Смотровая яма в гараже своими руками из кирпича

Планирование работы

Лучше всего делать яму еще до постройки гаража. Место при этом вокруг свободно, есть доступ к площадке. Можно даже пригнать технику, чтобы выкопать котлован, это очень сильно облегчит и ускорит рабочий процесс. Нужно учесть несколько важных нюансов:

Ленточный фундамент своими руками: инструкция для начинающих с фотоЛенточный фундамент для дома – бетонная полоса определенного размера, уложенная в установленные углубления под…

  1. Уровень залегания грунтовых вод. Если они залегают близко к поверхности, это существенно усложнит процесс. Во-первых, придется делать очень надежную гидроизоляцию, чтобы не допустить подтопления. Во-вторых, выбрать период, когда грунтовые воды имеют минимальный уровень, тогда можно выкопать яму без риска обрушения стенок.
  2. Ширина смотровой ямы. По ГОСТ стандарт составляет 800-850 мм, это подходит для всех автомобилей, в том числе и компактных. Лучше не делать размер под конкретную модель, так как потом, когда будет другая, может оказаться, что у нее другие габариты, и она не может заехать на яму. А так можно будет чинить и легковую машину, и грузовик.
  3. Длина. Тут нет жестких требований, если исходить из нормативов, то она должна быть на метр длиннее машины, чтобы оставался вход. Минимальный размер равен метру, меньше делать уже нельзя, так как будет мало пространства. Можно сделать и намного длиннее машины, иногда на одной яме становятся два транспортных средства.
  4. Глубина. Удобнее всего работать, если над головой стоящего во весь рост человека остается еще 15 см пространства. Тогда не нужно очень высоко поднимать руки и нет риска постоянно ударяться головой о днище и выступающие элементы. Если яма делается под нескольких человек, нужно выбрать средний показатель роста.

После определения размера смотровой ямы для гаража нужно делать проект. Это несложно, зато существенно упрощает дальнейшую работу, так как на руках будут точные размеры:

Учитывать толщину используемых материалов. Если ширина ямы 800 мм, к ней добавляется толщина стенок и зазор под гидроизоляцию, если стенки снаружи будут дополнительно изолировать глиной. То же самое и с глубиной

Нужно учесть, что на дно насыпается подушка, по ней заливается стяжка, важно рассчитать толщину слоев и добавить все это к планируемому показателю. Продумать конструкцию лестницы

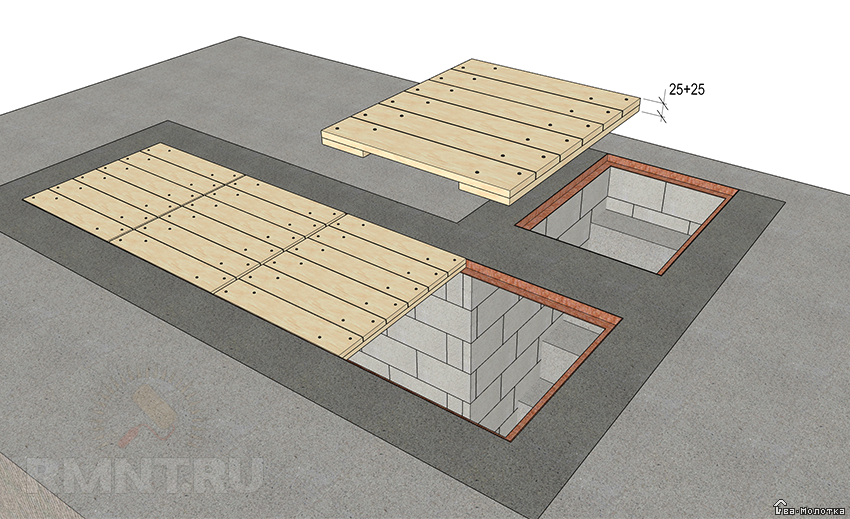

Она должна быть простой и безопасной. Чаще всего используют деревянные или металлические конструкции. Можно залить лестницу из бетона, но она займет полметра пространства, что чаще всего недопустимо в ямах небольшого размера. Еще один вариант – деревянная конструкция с выдвижными ящиками в ступеньках, там можно хранить инструмент. Сделать точный эскиз со всеми параметрами. Не забыть про толщину стяжки на полу в гараже, если она еще не залита. Гаражный пол толстый, и может оказаться, что яма слишком глубокая. Придется делать деревянные щиты из реек и класть на пол, чтобы поднять уровень и обеспечить удобство ремонтных работ. Можно сделать ниши в стенках ямы. В них удобно класть инструмент при работе, но при этом стенки получаются заметно толще. Иногда под полом гаража делают полноценный погреб, но в этом случае конструкция больше похожа на подвал и под нее нужно копать котлован.

Важно!Делать чертеж нужно как можно подробнее. Тогда будет намного проще провести расчеты нужных для работы материалов.. Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант

Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах

Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант. Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах.

Варианты исполнения

Схема смотровой ямы.

Существует немало примеров проектов гаражей с подвальным помещением и смотровой ямой. Рассмотрим некоторые из них:

  1. Погреб углублен, вход со смотровой ямы. Очень распространённый вариант, часто используется в гаражных кооперативах.
  2. Раздельный вход для подвала и гаражный бокс. Чаще используется для капитальных сооружений.

Более подробно остановимся на первом варианте.

Проект гаража с подвальным помещением и смотровой ямой

Размеры подвального помещения лучше планировать в соответствии с габаритами гаража, а стены делать толще, так как они будут представлять собой фундамент для стен гаражного бокса. Предпочтительный материал: монолитные железобетонные блоки или бетонированные конструкции.

Рассмотрим этапы постройки гаража, касающиеся подвального помещения.

Пол и стены подвала

На поверхность, застывшего на дне гаража битума, застилается водонепроницаемый материал, например:

  • рубероид – материал прост в монтаже, дешевый;
  • еврорубероид – более дорогой материал, имеет два слоя из гранитной посыпки и полиэтиленовой плёнки;
  • полимерные мембраны – не ограниченный срок эксплуатации, материал стойкий к химическим, температурным и механическим воздействиям, необходимо привлечение специалистов для применения в строительстве;
  • проникающая гидроизоляция – блокирует проникновение влаги в бетон, передовое средство;
  • «жидкая резина» – битумно-полимерный состав, представляет собой эластичную резиноподобную сплошную мембрану.

Стены погреба также необходимо защитить от влаги специальными материалами, рассмотренными выше. Внутреннюю поверхность покрыть слоем штукатурки.

Вентиляционная система

Обустройство смотровой ямы и подвала в гараже.

Наличие рабочей и эффективной системы вентиляции предотвращает скопление влаги и появление сырости. Дерево не будет гнить, а на металле вы еще не скоро увидите ржавчину.

Различают два вида вентиляции подвала гаража:

  1. Простая. Вентиляция происходит естественным образом, потоком воздуха – сквозняком. Необходима установка двух труб – вытяжной и приточной. Способ более дешевый и надёжный.
  2. Принудительная. Реализована в виде вентиляторов, питающихся от электросети.

Теперь можно приступать к возведению стен гаражного бокса и изготовлению кровли.

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

Гидро- и теплоизоляция

Перед тем, как делать яму в гараже, нужно позаботиться также о гидроизоляции, ведь влажность недопустима в смотровой яме, где, мало того, что нужно работать в комфортных условиях, но и важно соблюдать технику безопасности при работе с электроприборами автомобиля. Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.

Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.

На сегодняшний день мы можем выбирать из широкого ассортимента материалов:

Полимерный. Это — материал, обладающий сложной синтетической структурой и превосходными гидроизоляционными свойствами. Разделяются две разновидности: многослойные и однослойные, первые обладают лучшими качествами и могут прослужить значительно дольше, до пятидесяти лет, вторые – дешевле. Полимерную гидроизоляцию укладывают на арматуру с ячейками размера 10х10.

Каркас обязательно покрываем геотекстилем. Полимерные пластины, если они с самоклеющейся основой, устанавливаются на 30 см внахлест, если мемтраны не самоклейки, то нахлест делается на 10 см. В обязательном порядке стыки между полимерными пластинами обрабатываются специальным клеящим составом.

Битумный. Этот вариант гидроизоляции представлен несколькими видами: рубемаст, еврорубероид и рубероид, каждый интересен по своему, каждый имеет свои плюсы и минусы.

Установка битумной изоляции, пожалуй, самая простая, кроме того, этот материал относится к разряду экономичных, правда срок службы у него значительно ниже, всего 10 лет, если работа проведена качественно, годность увеличивается до 15 лет, но не более того.

Битумную изоляцию накладывают двойным слоем.

Сухие смеси. Это один из современных способов изоляции. Он эффективен, долговечен, позволяет ликвидировать даже микроскопические трещины в стенах и полу, что увеличивает срок службы смотровой ямы. Смеси, разбавленные водой в указанной на упаковке консистенции, наносятся на бетонный слой.

Если сухие смеси – это современный способ, который, однако, частенько применяется, как дополнительная изоляция, поддерживающая другую, полимерную или битумную, то смесь глины с нефтепродуктами – это самый старый способ изоляции. Он хорош тем, что прост в проведении работ и требует минимальных финансовых затрат.

Минус этого способа в том, что продукты нефтепереработки токсичны, и долго работать в яме, обработанной таким составом, специалисты не рекомендуют.

ВАЖНО: не забывайте всегда проклеивать стыки, будь то полимерный материал, битумный или какой-то другой. Не соблюдение этого условия может привести к разрушению всей конструкции и сведению на нет ваших трудов.. Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы

Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы.

При устройстве смотровой ямы в гараже, в качестве долговечного, эффективного утеплителя может выступить материал полистирол. Положительными свойствами материала является минимальный процент водопоглощения, универсальность, превосходные теплоизоляционные характеристики. Минус – недолговечность, примерно 10 лет.

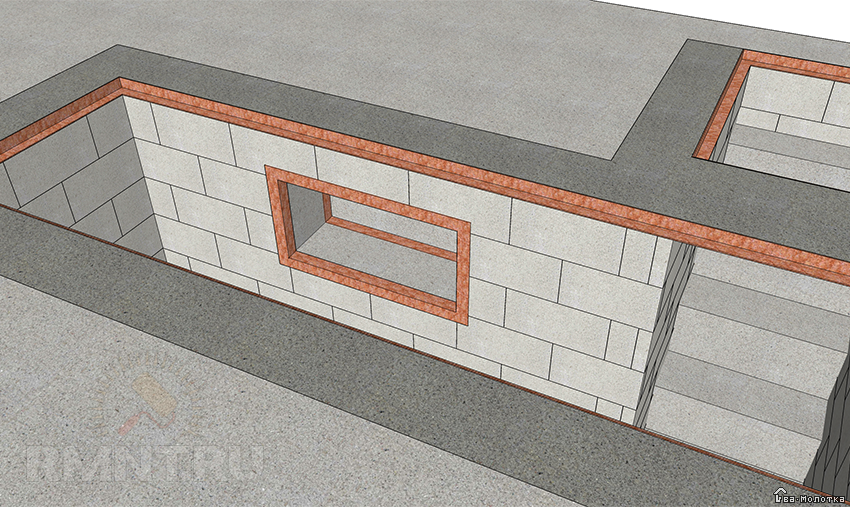

Ниши под инструмент и внутреннее рабочее место

В заключение предлагаем несколько полезных дополнений для смотровой ямы

Очень важно, чтобы во время работы весь инструмент был под рукой, и за ним не приходилось наклоняться. Поэтому рекомендуется изготовить две рамки из 50-го уголка, внутренние размеры которых будут кратны размерам используемых блоков

Рамки свариваются полками наружу, таким образом каждая из них окантовывает проем. Располагайте ниши, начиная со второго ряда сверху или ниже.

Заранее проложите отрезки гофрированной трубки с кабелем внутри, чтобы разместить в яме 2–3 пары розеток. Если вы планируете использовать пневматическое оборудование или просто хотите иметь возможность ремонта и подгонки крупных деталей без выхода из ямы, запланируйте устройство крытого кармана глубиной и шириной чуть более метра. В нем можно разместить полки со всем необходимым, небольшой верстак с тисками и компрессор, но обязательно нужно организовать освещение.

Шаг второй: планирование и выполнение этапов строительства

После работ «на бумаге» приходит очередь работ «на местности». Этапы строительства смотровой ямы следующие:

Разметка. На отведённом под яму месте гаража мелом или маркером наносят разметку с учётом рассчитанных припусков, после чего демонтируют существующий пол. Не рекомендуется делать смотровую яму близко к стене гаража. Расстояние до стены должно быть не менее 1 м;

Подготовка котлована. Несомненно, это самый трудный этап, но для его выполнения можно нанять рабочих. Вынуть придется около 8–9 кубометров земли. Длительность процесса зависит как от возможностей рабочего, так и от свойств грунта. Копать нужно штыковой лопатой, иногда киркой, начиная с дальнего конца будущей ямы. Могут потребоваться распорки из досок, чтобы грунт со стен не осыпался.Часть земли необходимо оставить для засыпки пазух. Внутри выкопанного котлована получившиеся стены и пол нужно выровнять ручной трамбовкой как можно тщательнее.После того как поверхности готовы, дно засыпают слоем гравия толщиной 10 см, хорошо утрамбовывают. Сверху насыпают 5 см песка, затем снова утрамбовывают. Если грунт влажный, то для гидроизоляции насыпают 5 см глины, закрывают таким же слоем гравия. Поверхность застилают полиэтиленовой пленкой, после чего армируют металлической сеткой;

Стены и пол смотровой ямы своими руками. Подготовленное таким образом дно котлована заливают слоем бетонного раствора толщиной 7–8 см, оставляют сохнуть на несколько дней. После застывания бетона можно переходить к армированию стен сеткой.Для заливки стен бетонной смесью необходима опалубка, которую обычно делают из листов ОСП. Потом из них можно изготовить полки под инструменты. Опалубку устанавливают ярусами по 30–40 см, соединяя элементы распорками. Одновременно с этим укладывают двумя слоями металлическую сетку. Кроме того, используют закладные детали, которые прочно фиксируются в бетоне

Особое внимание стоит уделить армированию мест под ниши.Опалубку снимают через 2 недели после заливки стен, после чего дают бетону затвердеть ещё на протяжении месяца. Только так может быть гарантирована прочность стен.Когда бетон застынет, переходят к обратной засыпке грунта, а затем к внутренней отделке смотровой ямы

Обратную засыпку пазух проводят глиной или суглинком, которые хорошо защищают яму от проникновения воды. Насыпают слой за слоем по 15–20 см, хорошо утрамбовывают. Вместо глины можно использовать исходный грунт, но его нужно особенно тщательно утрамбовывать. Для финишной отделки стен и пола в последнее время используют керамическую плитку. Другой вариант — оштукатурить стены белой гипсовой штукатуркой.

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

  • тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
  • бетоном для укрепления стенок и заливки пола;
  • кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
  • полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
  • металлическим уголком для наружной окантовки;
  • арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
  • цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

  • строительный уровень, для выполнения каменных работ;
  • бетономешалка, чтобы приготовить бетон или раствор;
  • болгарка;
  • столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

Размеры сооружения

Начало работ — выполнение разметки ширины для будущего котлована. Выбирая размеры, следите, чтобы внутри ямы было удобно передвигаться, но вместе с тем не должно усложниться движение авто по пространству гаража. Если опираться на опыт строителей, уже выполнявших подобное сооружение, то оптимальной шириной признается 70 см, как правило, в таком пространстве можно достаточно свободно двигаться.

Немного сложнее определится с длиной. Ее надо выполнять не менее двух метров, иначе теряется весь смысл сооружения конструкции. При выполнении ступеней обустраивать их лучше за пределами длины рабочего пространства.

При этом не следует и растягивать канаву на все пространство пола. Это не только невыгодно в финансовом плане, но и неудобно. Наилучшим вариантом считается, когда помещение достаточно большое, чтобы машину можно было ставить не над ямой, а в стороне. Это исключает влияние конденсата на днище авто.

По окончании работ размер углубления получится меньше черновой канавы. Так происходит из-за выполнения кладки для стен, чистовой отделки. При выполнении расчетов для проекта следует учитывать этот момент. Прибавляйте к нужным окончательным пропорциям толщину стен и пола, выполняйте канаву в соответствии с предварительно рассчитанными параметрами.

Идеально, когда получившаяся глубина отверстия в полу соответствует росту хозяина гаража. Предпочтительный размер зазора для создания рабочего пространства — 15-20 см до краев ямы. Ее лучше сразу выполнить с максимальной глубиной, поскольку исправить это значение несложно, выполнив настил из досок на полу. А вот слишком маленькая глубина приводит к тому, что во время работ хозяин постоянно задевает головой днище машины. Это крайне неудобно, и все сооружение попросту теряет смысл.

Некоторым хозяевам гаражей приходится решать такую непростую проблему, как правильно сделать яму, подходящую для осмотра грузовых машин. Межколесное расстояние у разных моделей серьезно отличается, и за основу следует принимать размеры имеющегося транспортного средства. При определении ширины канавы следует брать значение меньше этого показателя на 30-40 см. Если выбирать меньшее расстояние, подобраться ко всем узлам грузовика будет сложно.

Когда выполняется яма для гаража, которая будет использоваться для осмотра и легковых, и грузовых авто, ширину выбирают усредненную. К примеру, у одного транспортного средства ширина между колесами 120 см, у другого — 80 см. Тогда следует выкапывать яму шириной в один метр

Но следует принимать во внимание, что такой размер немного усложняет передвижение на легковом автомобиле по гаражу

Разметка и постройка смотровой ямы

  1. Если в месте постройки ямы уже есть пол, разметить местоположение последней будет просто, но труднее обустроить. При разметке следите, чтобы расстояние от стены до ямы было не меньше 1000 мм.
  2. Если пол уже построен, удалите покрытие.
  3. В любом случае придется копать вручную. Лучше всего иметь под рукой 3-4 помощника, потому что земли, которую придется выкапывать – больше 10 кубометров. Не забывайте, что разрыхленная земля занимает на 2530% больше пространства, чем утрамбованная.
  4. В процессе выкапывания ямы, если вы найдете глинистые породы, оставьте отсып неподалеку. Порода может понадобиться для заполнения пазух вокруг ямы.
  5. Обустройство ямы, вентиляцию и гидроизоляцию лучше продумывать со специалистом в этом вопросе, т.к. он подберет оптимальную конструкцию, размеры и подскажет, как улучшить постройку.

Вот и все на сегодня. Надеемся, статья была полезной для вас. Подписывайтесь на наш блог и соцсети, рекомендуйте нас друзьям и знакомым, и до новых встреч здесь!

Утепление смотровой ямы в гараже

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

  • гидроизоляционная пленка;
  • ЭППС;
  • стенка.

Это — экструдированный пенополистирол ЭППС

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.
