Забор из металлопрофиля и металлического листа

Установка опорных столбов

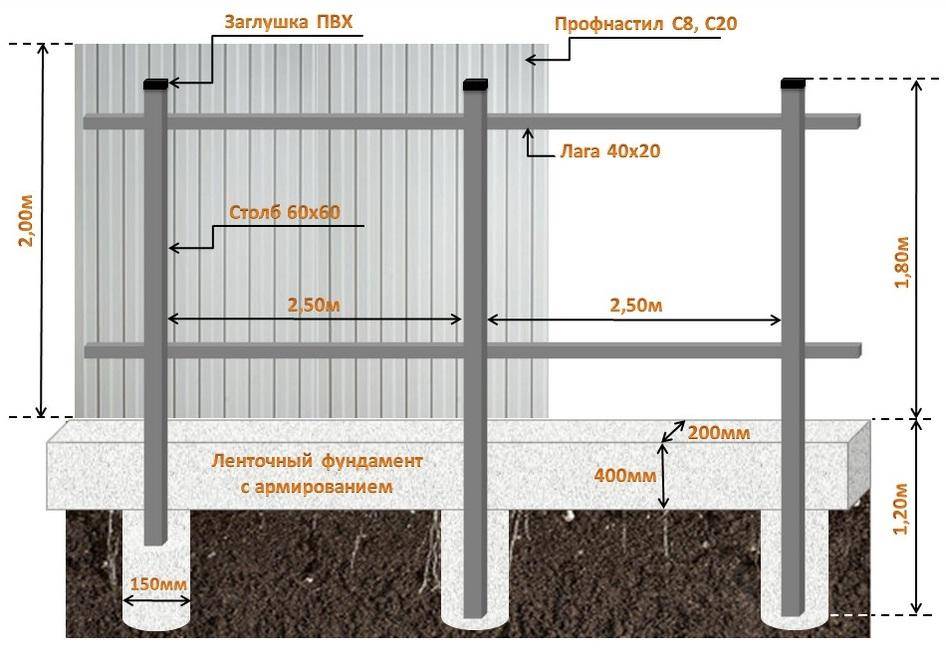

Схема ленточного фундамента для забора

Перед тем как установить забор из металлопрофиля, проводится разметка местности. Она осуществляется по точкам, которые определяют границы участка.

Установка столбов проводится в такой последовательности:

В точках границы участка вбиваются колышки.
Между колышками натягивается шнур. Он обозначает периметр будущего ограждения.
Каждые 250 см делаются отметки для установки столбов для опор, ворот и калиток.
Выкапываются ямы глубиной до 120 см. Можно использовать лопату или ручной бур. Если количество ям большое и грунт плотный, то лучше воспользоваться бурильной установкой. Отверстия делаются диаметром 20-30 см.
Дно лунок трамбуется и засыпается слоем песка 20-25 см. Песок смачивается водой и трамбуется.
Подготавливаются трубы. На их оба конца устанавливаются заглушки. Та часть, которая будет под землей, покрывается битумом. Такая герметизация труб необходима для защиты от грунтовых вод. Попавшая внутрь опоры вода вызывает коррозию металла. В зимнее время лед может разорвать трубу.
Опоры погружаются в ямы. Пространство между трубами и стенками ямы засыпается щебнем. Проводится выравнивание опор по вертикали и по горизонтали с помощью масляного уровня.
В ямы заливается раствор бетона. Оптимальной пропорцией песка и цемента является соотношение 3:1. Для того чтобы бетон набрал прочность, необходимо 3-4 дня.

После установки опор можно переходить к следующему этапу строительства забора из профилированного листа.

Характеристика материала

Профлист является наиболее популярным кровельным материалом для обустройства крыш хозяйственных, надворных и производственных построек, чуть реже он используется в частном домостроении. Профнастилом, согласно определению ГОСТ 24045 94, называют материал, производимый методом холодного профилирования из стали. Он имеет многослойное строение, в качестве основы профлиста используется листовая сталь толщиной 0,5-1,2 мм, на которую наносят гальваническое цинковое покрытие, а затем полимерную защитную пленку из пурала, полиэстера или пластизола. Все виды профнастила имеют следующие эксплуатационные характеристики:

Листы профнастила, используемые для строительства крыши, обладают высокой несущей способностью, которая образуется за счет увеличения количестве ребер жесткости. Кровельный профлист согласно ГОСТ 24045 94 должен выдерживать значительную снеговую нагрузку, а также средний вес человека.
Профнастил имеет высокую коррозийную устойчивость. Полимерное покрытие, которым покрывают листы, защищает металл от соприкосновения с жидкостью, что предотвращает появления очагов ржавчины.
Достаточно легкий вес. Универсальные, кровельные и стеновые типы профлиста обладают сравнительно небольшой массой по сравнению с другими материалами. Листы размером 1 квадратный метр имеют вес всего 5-7 кг, к примеру, такая же площадь традиционного покрытия из керамической черепицы весит почти 17 кг. Легкий вес материала позволят использовать простой стропильный каркас для крыши и решетчатую обрешетку с шагом до 30 см.
Различные типы профлиста выпускают с разными стандартными размерами. Чаще всего листы имеют габаритную ширину 1250 см, а длина может составлять от 1 до 12 м.
Согласно ГОСТ 24045 94 профлист может иметь 5,6,7 или 8 волн. Наиболее популярными являются 7-ми и 8-ми волновой профнастил, так как его технические характеристики лучше подходят для перекрытия крыши.
Универсальность. Профнастилом покрывают крыши с уклоном от 6 градусов. Опытные мастера утверждают, что можно использовать этот материал, начиная с угла наклона ската 3 градуса, если делать нахлесты побольше и обрабатывать стыки герметиком.

Строение листа профнастила

Схема кровли из профнастила

Забор из профнастила: пошаговые этапы возведения

Как рассчитать периметр

При расчете периметра, как правило, необходимо учесть:

общую длину ограждения;
количество и размеры ворот и калиток;
ширину профлиста;
оптимальное количество столбов и листов профнастила.

Для определения величины пролета (секции) необходимо знать, какой будет применён тип столбов: металл, кирпич или металл плюс кирпич. Секционная ширина не должна быть более 2,5-3 м, чтобы не терялась прочность забора в целом. Также необходимо учитывать, что листы профнастила устанавливаются внахлест.

Установка столбов

В качестве опорных столбов применяются металлические трубы круглого, прямоугольного или квадратного сечения. Наиболее распространен профиль квадратного сечения от 80 до 100 мм. Часто к стойкам приваривают металлические кронштейны в виде пластин для крепления лаг. На которые, в свою очередь, крепится горизонтальный профнастил.

К нижнему краю столба, то есть к его основанию, можно перпендикулярно приварить 1-2 небольшие металлические поперечины длиной, не превышающей диаметр ямы. Или забить металлический угол в землю и приварить его к столбу. Это значительно усилит фиксацию столба и его устойчивость.

Последовательность выполнения работ:

Определить и произвести разметку точек установки крайних, а затем и всех остальных столбов с определенным шагом.
Буром (ручным, механическим или электрическим) или штыковой и совковой лопатой выкопать лунки диаметром 150-200 мм и глубиной равной 1/3 высоты столба.
Дно ямы уплотнить, засыпать слоем мелкого щебня или гравия толщиной 150-250 мм.
Столб устанавливается в яму, его вертикальное положение достигается с помощью уровня.

Яма с опорой заполняется бетонным раствором. Соотношение в весовых частях песка и цемента обычно должно быть 5:1÷7:1. Причем конкретные числа зависят от марки цемента. Допустимо использование смеси следующего состава: одна часть — цемент, четыре части — песок, три части — мелкий щебень. Бетонной заливке необходимо дать полностью застыть в течение 3-5 суток.

Столбы должны, естественно, стоять на одной линии. Чтобы этого добиться, следует натянуть шнур по всей длине забора. Верхние отверстия в торцах опор необходимо закрыть с помощью сварки или специальных заглушек или колпаков. Учет этого требования в результате скажется на повышении долговечности опор.

Сварка рамы для калитки и ворот

Последовательность и схема сварки данной конструкции может быть, в принципе, совершенно разной. Простейший вариант — кусок профиля приставить вертикально к столбу и приварить к нему петли. Затем повторить эту операцию со вторым столбом.

Потом к этим профилям привариваются сверху и снизу горизонтальные планки и распиливаются по середине.

Аналогичным образом выполняется рама для калитки. Причем в столбе необходимо сделать отверстие на уровне будущего замка. А на столбе предусмотреть место для звонка, если это необходимо.

Калитка будет чаще всего открываться и её конструкцию нужно усилить поперечной трубой-держателем снизу и сверху.

Крепление лаг

В качестве лаг, как правило, применяются трубы прямоугольного сечения с периметром вдвое меньше периметра сечения труб опорных столбов. Допустимо использовать круглые трубы. Но на них сложно крепить профилированный лист. При высоте забора, не превышающей 150-170 см, будет достаточно двух лаг. При высоте, превышающей 180 см, целесообразно параллельно установить три лаги.

Лаги могут находиться на расстоянии 30-40 см от верхнего и нижнего краёв листа. Третью нужно разместить посредине. Лаги крепятся непосредственно к столбам с помощью сварки или к заранее приваренным специальным пластинам болтами диаметром 8-12 мм.

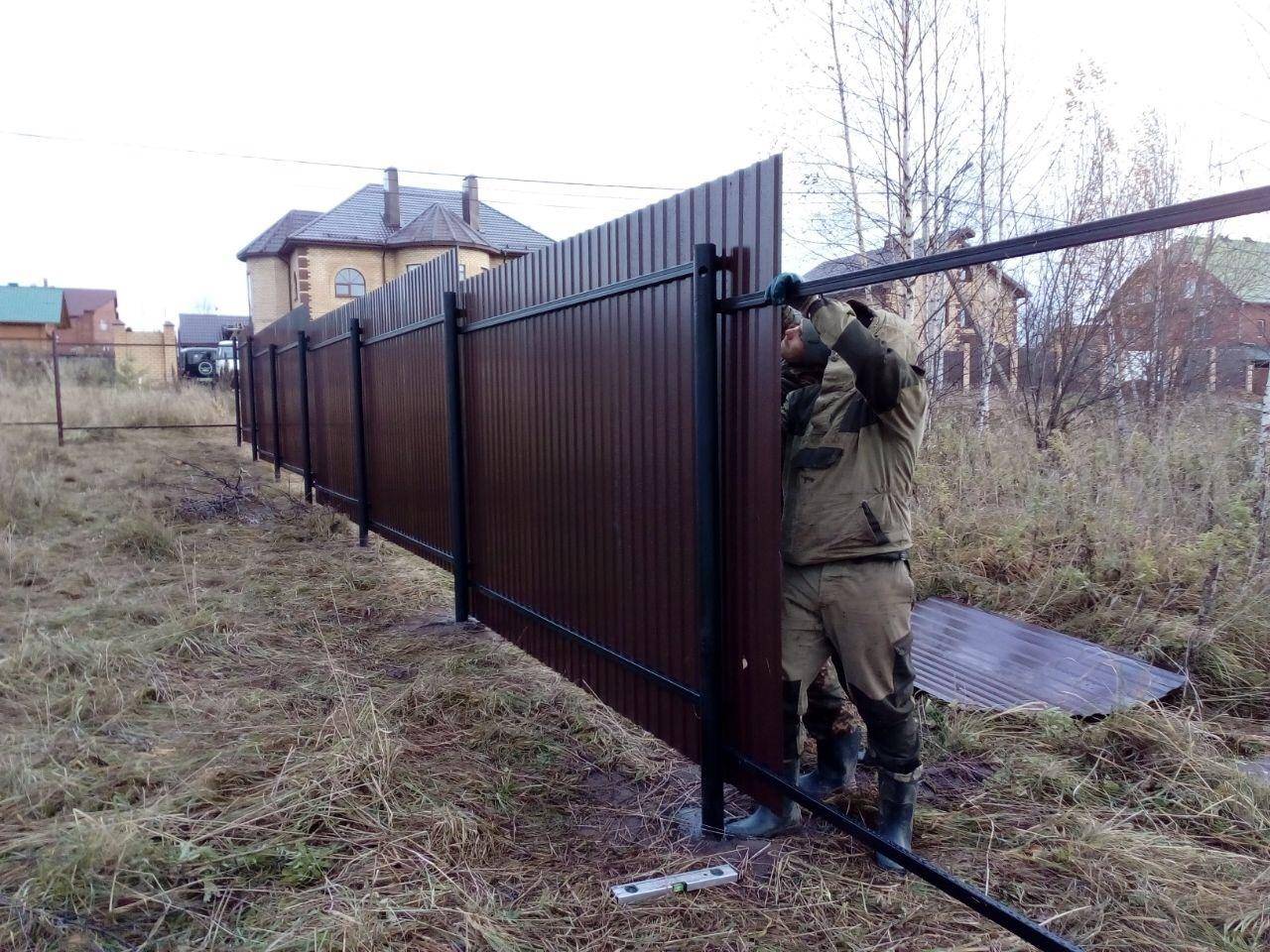

Установка профлиста

Профлист крепят к лагам специальным пистолетом с заклёпками. Проще, но несколько дороже, обойдётся использование специальных саморезов под цвет профнастила длиной 35 мм.

Крепление, в зависимости от ширины профиля, осуществляется через 40-50 см листа. Саморезы с шайбами удобней использовать в качестве крепежа, так как не требуется сверлить отверстия под заклепки.

По окончании всех монтажных работ можно удалить с листов профнастила защитную пленку, если она имеется. Также рекомендуется завершить установку забора нанесением на все столбы и лаги специальной отделки в виде краски-грунтовки для защиты от коррозии.

Расчёт количества материалов

Для расчёта количества профнастила при монтаже сплошного забора применяется следующая формула: (длина ограждения)/(ширина листа металлопрофиля). Для примера: если конструкция монтируется вдоль участка площадью 6 соток, то потребуется 87 листов (длина периметра — 100 метров, ширина профнастила — 1,15 метра).

Количество опор определяется в зависимости от того, какое расстояние между столбами определено на схеме. Данный параметр рассчитывается по формуле: (длина участка)/(расстояние между стойками). Если принять, что столбы устанавливаются с шагом в 2,5 метра, то для участка в 6 соток потребуются 40 опор. А также нужно учесть, что стойки монтируются в углах и местах размещения калитки и ворот.

Количество лаг рассчитывается исходя из высоты и длины ограждения. Если забор до 1,5 метра, то на каждый пролёт монтируются 2 поперечины. То есть при длине забора в 100 метров потребуется 200 лаг. При высоте пролёта более 1,5 метра нужно закупить 300 поперечин.

Количество остальных деталей конструкции рассчитываются следующим образом:

заглушки — по количеству опорных стоек;
пластины-держатели — по количеству лаг;
метизы — по 6 шт. на каждый лист или по 9 шт., если профнастил крепится на 3 лаги.

Количество краски рассчитывается исходя из рекомендаций производителя.

Полезные советы

После установки непосредственно самого забора расслабляться рано, обязательно нужно закрыть верхушки стоек декоративными элементами. Сейчас на рынке большое количество подобных аксессуаров на любой вкус и цвет.
По желанию под самим профнастилом можно снять часть земли, вырыть небольшие канавки и засыпать их песком. В таком случае сверху можно будет сделать небольшую бетонную полосу из остатков раствора.
Если ворота были установлены до монтажа забора, то все работы надо проводить начиная именно от них. Материалы и цвет забора должен совпадать с воротами и, конечно же, гармонировать с общей цветовой гаммой участка. Нет ничего хуже чем выделяющийся на фоне участка забор, это сильно психологически уменьшает границы доступного пространства.
Принцип семь раз отмерь, один раз отрежь — это золотое правило любых монтажных работ. Тщательная и грамотная планировка будущего забора избавит от большинства проблем в дальнейшем. Экономить на материалах и крепежах нельзя ни при каких условиях, однако никто не мешает, не спеша точно высчитать нужное количество материалов, дабы не тратить деньги на лишнее.
Заборы из профнастила крайне неприхотливы в эксплуатации. Полимеры держатся крепко, а оцинкованная сталь ещё нескоро узнает что такое ржавчина. Тем не менее, рекомендуется регулярно удалять грязь и влагу, это поможет продлить жизнь забора.

Варианты конструкции забора из металлопрофиля

Забор из металлопрофиля состоит из двух основных элементов:

опорная конструкция в виде вертикальных столбов, соединенных горизонтальными поперечинами;
полотно из профлиста, прикрепленное к поперечинам.

Пример схемы забора из профнастила

Все существующие варианты конструкции касаются разновидностей опорной системы. Могут быть применены:

сплошная бетонная лента, из которой выступают вертикальные опоры;
отдельные столбы, забетонированные в грунтовых гнездах;
винтовые сваи.

Каждый из этих вариантов имеет свои плюсы и минусы, поэтому их следует рассмотреть подробнее.

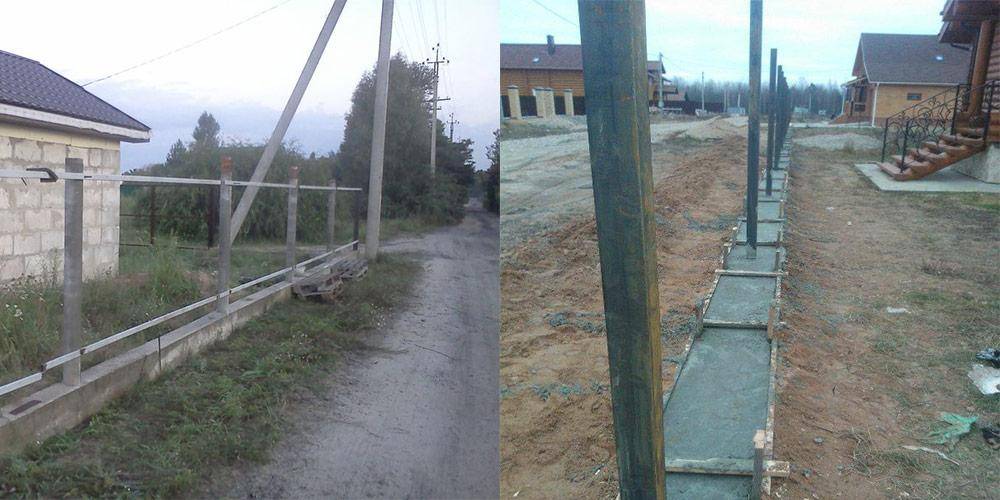

Бетонная лента

Мелкозаглубленный ленточный фундамент (МЗЛФ) обладает высокими несущими способностями и способен противостоять различным механическим и эксплуатационным нагрузкам.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

Достоинства:

мощность, способность принимать большой вес ограждения;
наличие сплошной полосы, останавливающей потоки воды и препятствующей проникновению на участок посторонних животных или домашней птицы;
солидный и респектабельный внешний вид — полотно забора установлено на прочном пьедестале из бетона.

Недостатки:

большой объем земляных работ — сначала надо выкопать траншею, затем уложить и утрамбовать песчаную подушку и закопать пазухи после застывания бетонной заливки;
для застывания бетона потребуется не меньше месяца, в течение которого придется ежедневно поливать ленту водой;
дороговизна. Расходы на строительство бетонной ленты во много раз больше, чем затраты на любой другой тип опорной системы.

На заметку! Высокая стоимость отпугивает большинство владельцев участков и заставляет их выбирать альтернативные варианты конструкции опорной системы.

Столбы в бетонных гнездах

Такие опоры обходятся гораздо дешевле, чем МЗЛФ. Надо лишь приобрести трубы, установить их в гнезда и залить бетоном. Однако изготовление гнезд представляет собой достаточно трудоемкую процедуру. Ее можно механизировать, если нанять специалистов по бурению скважин — они могут наделать довольно много гнезд за одну смену.

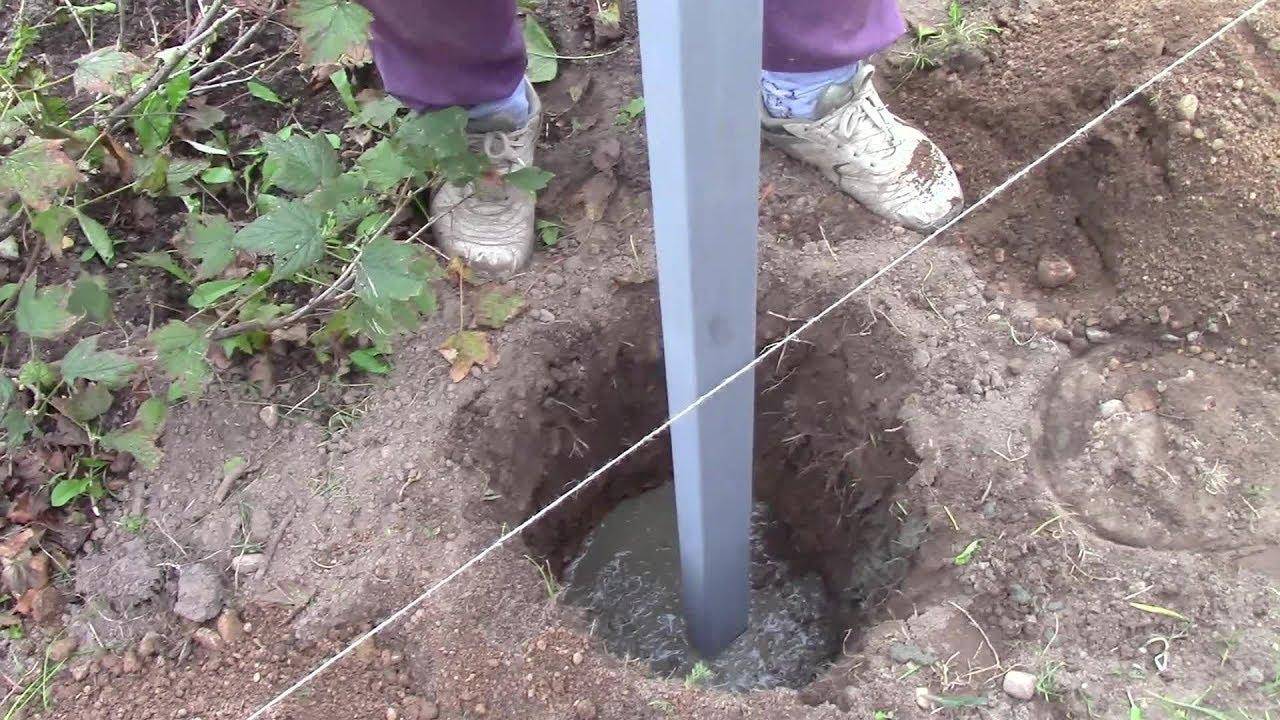

Бетонирование столбов для забора

Достоинства:

простота, отсутствие лишних затрат на приобретение материалов и оплату техники;
довольно высокая скорость установки опор;
застывание бетонных гнезд происходит гораздо быстрее, чем кристаллизация МЗЛФ;
можно выполнить все работы своими руками.

Недостатки:

каждый столб приходится устанавливать по отдельности, что создает опасность перекосов;
копать узкие и довольно глубокие гнезда (не менее 70 см) трудно и неудобно;
механизировать работы бывает сложно — не везде возможен подход техники.

Несмотря на некоторые недостатки, этот вариант используется чаще всего. Пользователи, не имеющие возможности делегировать часть работ специалистам с техническими средствами, вынуждены прибегать к этому способу. Отсутствие альтернативы становится причиной такого выбора, хотя он и самый дешевый.

Винтовые сваи

Это один из наиболее эффективных способов создания опорной системы. Использование винтовых свай позволяет получить надежные и весьма прочные столбы, устойчивые ко всем возможным нагрузкам.

Строительство забора на винтовых сваях

Достоинства:

надежность, прочность;
высокая скорость установки;
нет нужды в подготовке — сваи можно устанавливать на складках рельефа без планировки участка;
есть варианты погружения свай вручную или с помощью специальной техники;
наличие разных видов винтовых свай, предназначенных для установки в разные виды грунта.

Недостатки:

сваи приходится наращивать по высоте путем приваривания труб;
не все виды грунта позволяют погружать винтовые сваи;
на рынке имеется немало некачественных свай, которые быстро коррозируют и выходят из строя.

Важно! Несмотря на недостатки, винтовые сваи привлекают все больше пользователей. Простота, надежность и способность к установке в непосредственной близости к готовым постройкам привлекают владельцев участков

Лучшая основа под живую изгородь

Как ни странно, мы используем для выращивания живой изгороди дорогие заборы из металла, которые потом просто закрываются вьющимися растениями и погибают от ржавчины. Возникает вопрос: зачем? Ответа, видимо, не последует!

Но есть и альтернатива, которая поможет не тратиться под основание для живого зеленого забора – это элементарная натяжка стальной проволоки на любых металлических трубах, или же недорогая, даже б/у сетка-рабица.

Все, что необходимо – это прочная установка, чтобы постоянно растущий вес растений не поломал натяжку на первоначальных этапах. Далее, через пару лет, живая изгородь уже настолько устоится, что проволоку можно будет вытянуть из нее для других нужд, рабицу же можно будет оставить внутри, чтобы не калечить растения, которые плотно ее оплели.

Сделать забор без сварки — просто и надежно

Забор из профнастила — крепкое, глухое и эстетически привлекательное ограждение, которое получило популярность среди владельцев коттеджей, дачных участков и фермерских хозяйств. Если при установке используется сварка, то работы затягиваются по времени, а расходы значительно возрастают:

нужно иметь в распоряжении сварочный аппарат;
требуется проведение электричества по всему периметру ограждения;
для сварки профильных труб необходим квалифицированный рабочий, так как устранить ошибки дилетанта практически невозможно.

Во многих ситуациях целесообразно использовать альтернативное решение — сделать забор без сварки.

Технология крепления ограждения из профнастила без сварочных работ

Единственное отличие этого способа заключается в использовании крепежных систем для соединения элементов каркаса или столбов с заранее приваренными «ушками». Выбор соединительных деталей дополнительно к болтам или саморезам, как правило, зависит от конкретного производителя профнастила. Это могут быть кронштейны, хомуты или пластины. Все они должны соответствовать ряду требований, чтобы забор без сварки был надежным и долговечным. Основные требования к элементам соединения:

универсальная форма, чтобы можно было использовать детали для работы на любой местности;
обработка от коррозии;
антивандальная защита (выгодно использовать зашлифовку головок саморезов от демонтажа);
соразмерность горизонтальным и вертикальным трубам (рекомендуется одновременно заказывать каркас и крепеж).

Быстрый монтаж каркаса забора без сварки

В процессе крепления используются лаги из металлического профиля (толщина металла 2 мм, сечение — 40×20 мм). Если высота забора порядка двух метров, то достаточно установить горизонтальные перекладины в два ряда, если выше — в три. В местах соединения деталей каркаса между собой и с листами металла используются болты, для которых требуется заранее высверлить отверстия в нужных местах, или специальные саморезы, не нуждающиеся в готовых отверстиях, а также пластины-держатели или кронштейны. Вариант с пластинами-держателями Столбы устанавливаются по классической технологии, а при фиксации лаг-перекладин нужно следить, чтобы на опору ложились их широкие части. Вариант с X-образными кронштейнами Верхние и нижние перекладины располагаются в 20-30 см от краев расчётного положения листов профнастила. Место для третьей перекладины (если она нужна) выбирается примерно в центре опорных столбов.

Крепление листов

Начинать следует от угловой опоры. Первый лист фиксируется там, где он прилегает к перекладине, в четырех точках с отступом от края сантиметров на 15-20. Второй и все последующие устанавливаются на предыдущий внахлест на одну «волну». Во избежание деформации от ветра, вдоль всей перекладины через две «волны» листа дополнительно используются болты или саморезы.

Преимущества монтажа забора без сварки:

экономия времени;
не нужны специальные инструменты — хватает шуруповерта;
бюджетная стоимость крепежа;
возможность установить ограждение на местности с любым ландшафтом.

Нюансы при монтаже забора без сварки:

требуется защита от несанкционированного демонтажа;
для обеспечения долговременной эксплуатации забора нужны метизы высокого качества с защитой от коррозии;
важно подобрать крепежные элементы в соответствии с размерами и формой поперечин и столбов.

Виды саморезов для профлиста

Все разновидности саморезов со сверлом-наконечником. Не требуется дополнительных отверстий в материале, их делают только в случае большой толщины листа. Шуруповёрт, либо дрель плотно удерживает саморез за счет шестигранной головки.

Кровельные саморезы изготовлены из легированной стали. Используется цинковое покрытие толщиной до 15 мкм. Толщина покрытия до 25 мкм для укрепления крепежного изделия. Окраска всегда носит декоративный характер.

Саморезы для забора из профлиста делятся на три категории по назначению:

Короткие изделия с частой резьбой для крепления на дерево. Особенность изделия гарантирует прочность и удобство крепления. Листы предварительно просверливают в размеченных местах для смягчения вхождения.
Саморезы высокой прочности. Используется качественная сталь, резьба с широким шагом и заостренные наконечники. Как правило, такие крепежные элементы применяют для сборки заборов в условиях эксплуатационной нагрузки.
Длинные саморезы для крепления на металл.

Металлическая конструкция забора обуславливает применение изделий с редким шагом и диаметром до 6 мм. Кровельные саморезы комплектуются плоской шайбой и резиной прокладкой для обеспечения герметичности соединения.

Различие заключается также в форме составляющих: головки, шлицов, шага и типа резьбы (частая и редкая), разновидности наконечника.

Что такое саморез

Саморез — стержень с наружной резьбой, изготовленный из стали. Он самостоятельно способен нарезать резьбу как в металле, так и в дереве. Конструкция изделия позволяет называть его универсальным. Саморез самый основной элемент крепежа, ему не требуется дополнительных отверстий.

Шурупы — предшественники, что показывает очевидное внешнее сходство. Саморез — самовкручивающийся шуруп, работающий по принципу сверла. Основное отличие: резьба проходит по всей длине стержня. Они имеют защитное покрытие. Оснащены плоской шайбой и эластичной подкладкой, обеспечивают герметичность соединения.

Технические характеристики

Изделие высокопрочное, поскольку проходит термическую обработку. Они защищены от коррозии. В качестве материала используется углеродистая, либо нержавеющая сталь. Дополнительно используется оцинкованное покрытие, либо окраска полимерной краской. Для профилированного листа используют оцинкованные саморезы с толщиной покрытия не меньше 12 мкм.

Размер для крепления металла — от 1,3 см до 15 см, диаметр — от 4 мм до 6 мм. Для дерева — от 2,9 см до 8 см, диаметр — от 3,5 до 5 мм. Кровельные саморезы стандартизированы до 4,8 мм. Вес колеблется от 4 кг до 50 кг в зависимости от количества в упаковке. Прочность на разрыв составляет 100-150 кг.

Процесс обшивки

Крепление металлопрофиля на лаги ограждения болтами

Крепление листов профнастила выполняется с помощью саморезов со специальными резиновыми прокладками, защищающими места крепежа от коррозии. Вместо саморезов могут быть использованы заклепки. В определенных случаях для предотвращения хищения профилированного листа можно использовать часть саморезов и часть болтов.

Установку ворот и калитки выполняют параллельно с монтажом каркаса и профильного листа. Для стоек ворот используют более мощные металлические трубы сечением 80*80 или 100*100 мм. Створки ворот делают из квадратной трубы с дополнительными ребрами жесткости. Полотно обшивают профилированным листом – таким же, как и вся конструкция.

Желательно произвести обустройство ограждения отмосткой из бетона, которая не даст возможности просадки грунта вокруг забора из металлопрофиля. Ограждение такого типа по своей трудоемкости и сложности не отличается от любого вида строительных работ, и выполнить его под силу неспециалисту своими руками.
