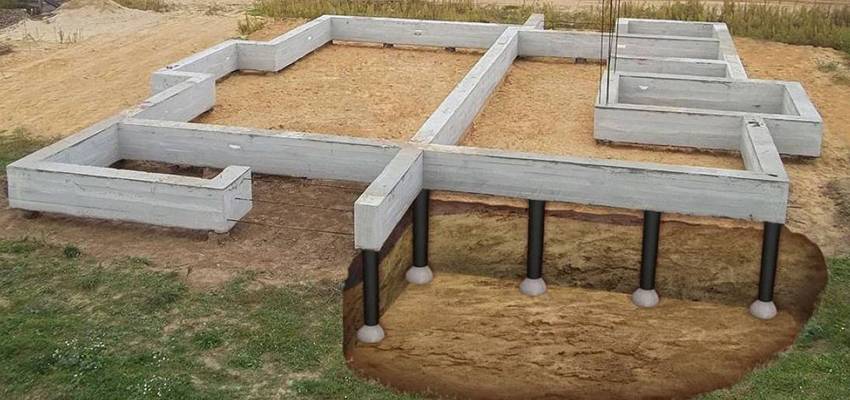

Забор на сваях ТИСЭ: фото фундамента с ростверком

Советы и секреты

Такой инструмент можно легко сделать своими руками, и, если потребуется, изменить конструкцию, адаптировав к необходимым условиям, зависящим от вида почв, на которых возводится основание. Понятно, что, если расширять углубление внизу, то, в любом случае, в образовавшемся отверстии будут какие-то недостатки.

Так, рекомендуется прислушаться к советам умельцев:

• для применения бура на сложных почвах не стоит очень заострять кромки резцов;
• если в грунте много камней диаметром до 5 мм, то расстояние между кромками лучше увеличить. В этом случае, они не попадут в приемник, в противоположном случае, камни будут постоянно забиваться в зубчики;
• для того, чтобы рыхлить грунт, стоит сварить на трубу несколько клыков. Прежде всего, это касается глинистых почв, а также рекомендуется и для сыпучего грунта;
• если кромки резцов расположить недалеко друг от друга, то такой инструмент будет с легкостью не давать земле осыпаться.

Бур ТИСЭ без проблем справляется с небольшими корнями деревьев и выталкивает отдельные камни до 5 см

Использовать такой инструмент довольно просто.

Порядок действий

1. Наконечник можно сделать из сверла диаметром от 10 мм, чтобы бур шёл ровно, потому что свая требует вертикальной точности. Сверло неплохо справляется с этой задачей. В качестве резцов для забора земли подходит диск от циркулярной пилы, который распиливается пополам и приваривается к трубе.
2. Трубу нужно подбирать длиной из расчёта на глубину будущей сваи. Для частного строительства вполне подойдёт трёхметровая труба с внешним диаметром 32 мм с толщиной стенок 2,5 мм.
3. Угол наклона резцов рекомендуется сделать примерно 30 градусов, не больше, потому что иначе будет плохо работать.
4. Ручку лучше сделать съёмной, так как бур в процессе будет углубляться. Для ручки подойдёт труба меньшего диаметра чем основная, например, 25 мм. Она вставляется в основную трубу. Просверливаются отверстия. Соединение болтовое. К ручке приваривается поперечина. С её помощью осуществляется вращение всей конструкции. Рекомендуется приварить ещё и дополнительные держаки. Они облегчат вращение, снизят дискомфорт и усталость от работы.
5. В соединительную часть по мере необходимости вставляется заранее подготовленный удлиняющий переходник. Стыковая часть из трубы меньшего диаметра приваривается к основной, соединение также болтовое.
6. Плуг – это тот элемент конструкции бура ТИСЭ, который позволяет сделать расширение там, где будет основание сваи, так называемую пятку. Бетон класса прочности 25 МПа на сжатие работает с огромным запасом.
7. Пятка нужна для того, чтобы увеличилась площадь опоры на грунт. Плуг крепится верёвкой или тонким стальным тросом. Пока не дошли до глубины расширения, плуг держится параллельно трубе.
8. Когда достигнута необходимая глубина, и пора делать пятку, с помощью верёвки плуг опускается и начинает расширять отверстие. Плуг можно сделать из подручных материалов. К листу металла привариваются уголки. К основной трубе приваривается короткая трубка.
9. Болтами лист металла с уголками крепится к трубке, что обеспечивает подвижность конструкции плуга. Длина плуга подбирается с учётом желаемого диаметра пятки сваи.

Преимущество изготовления бура ТИСЭ своими руками в том, что вы можете оснастить свой строительный инструмент различными деталями. Их выбор зависит от характера грунта на участке строительства. Для тяжёлых грунтов, в том числе каменистых, не нужны острые кромки режущих деталей. Гораздо важнее, с каким наклоном они установлены, так как это влияет на количество захватываемого грунта

Стоит обратить внимание на клыки, которые смогут разрыхлять тяжёлую почву. Наличие в грунте камней до 5 см подразумевает увеличение расстояния между режущими кромками

Это нужно, чтобы мелкие камни легко попадали в сборник грунта

Для глинистых грунтов данная конструкция тоже подходит. При возведении объекта на сыпучем грунте имеет смысл оснастить бур ТИСЭ дополнительными элементами рыхления. Вертикально расположенные клыки отлично справятся с этой задачей. Острые кромки бура в таком случае располагаются под меньшим углом к горизонтальной плоскости и достаточно близко, что позволяет собирать почву. Именно такая конструкция препятствует тому, чтобы собранный грунт высыпался обратно в скважину

Это нужно, чтобы мелкие камни легко попадали в сборник грунта. Для глинистых грунтов данная конструкция тоже подходит. При возведении объекта на сыпучем грунте имеет смысл оснастить бур ТИСЭ дополнительными элементами рыхления. Вертикально расположенные клыки отлично справятся с этой задачей. Острые кромки бура в таком случае располагаются под меньшим углом к горизонтальной плоскости и достаточно близко, что позволяет собирать почву. Именно такая конструкция препятствует тому, чтобы собранный грунт высыпался обратно в скважину.

Сделать бур ТИСЭ своими руками несложно. Если понять принцип его действия, на само изготовление может хватить нескольких часов. В использовании он тоже достаточно прост. Перед непосредственным применением бура на участке размечаются места будущих скважин. Необходимо удалить верхний слой почвы, добраться до грунта. Устанавливаем бур ТИСЭ вертикально, ориентируясь на грунтоприёмник. Вращают бур по часовой стрелке. Почву, которая будет накапливаться в процессе продвижения бура в глубину, необходимо время от времени удалять. Для этого бур достают из скважины.

Глубину бурения нужно постоянно контролировать с помощью рулетки. На глубине, которую заранее определили как уровень расширения или пятки, пора применять плуг. Скважина получит расширение на глубине, что обеспечит в дальнейшем прочность сваи и всей конструкции в целом. На данном этапе стоит быть предельно внимательным и доставать инструмент из скважины только с собранным плугом. Иначе можно разрушить стенки скважины.

Правильный выбор бура

Чтобы определиться с необходимым типом бура, следует внимательно проанализировать все характеристики будущей постройки. В варианте бурения отверстий под сваи с диаметром до 30 см для сокращения расходов целесообразнее использовать ручной инструмент

Однако, важно учитывать, что такой бур позволяет выполнять ямы с глубиной до 5-6 м. При больших требуемых значениях представленных характеристик рекомендуется применять электрическое оборудование

Бур ручного типа и принцип его обустройства

Для снижения трудовых и финансовых затрат при возведении свайного фундамента своими руками рекомендуются к использованию следующий ручной инструмент: буры серии БС марок «250» и «350», отличающихся друг от друга диаметром стержня.

Нелишним будет рассмотреть в сравнении с названными приспособлениями буры маркировки «ТИСЭ» с префиксами «Ф» и «Ф-М».

Представленные модели имеют ряд характерных признаков, обуславливающих их выбор:

• низкая стоимость;
• высокое качество бурения;
• прочность и термостойкость бура;
• использование инструмента без специальных теоретических и практических навыков.

• рукоять для вращения и разворота;
• штанга с возможностью регулирования длины работ;
• механизм выведения излишков грунта;
• наконечник-лопатка.

Изготовление бура в домашних условиях

Использование приспособлений, выполненных своими руками, значительно позволяет сократить траты и поэтому набирает все большую популярность. В действительности, строительство – затратная процедура, поэтому любые способы сэкономить средства застройщиком буду только приветствоваться. Несмотря на видимую сложность буровой установки, процесс ее возведения довольно прост.

По опыту профессионалов, ручной бур, выполненный по технологии ТИСЭ – наиболее оптимальный инструмент для быстрого и качественного проведения бурильных работ. Для того чтобы полученное приспособление справилось с поставленной задачей, а также обеспечило его надежное продолжительное функционирование необходимо учесть следующие нюансы:

• для предотвращения углубления инструмента в грунт при его эксплуатации следует полости в форме полусфер изготавливать так, чтобы при вращении они двигались в обратном от земли направлении;
• для предотвращения захлебывания инструмента и оптимального вывода излишков грунта режущая пластина должна быть изначально изогнутого типа;
• впоследствии при формировании полусфер инструмента режущую пластину следует выпрямить.

фундамент с ростверком: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Утепление фундамента с ростверком

Сваи не утепляют, а вот ростверк желательно утеплить там, где он находится выше нулевого уровня. Работы выполняются в вертикальной и горизонтальной плоскостях. Для теплоизоляции обычно используют плиты пеноплекса либо любого иного материала данной группы. Минеральную вату использовать запрещено, так как она быстро впитывает влагу и разрушается.

Выполнение слоя теплоизоляции ростверка:

• Прокладка слоя гидроизоляции (рулонный рубероид либо битум) для защиты боковых и верхних частей ростверка.
• Укладка плит утеплителя дюбель-гвоздями либо клеем.
• Заделка углов и стыков жидким полиуретаном либо монтажной пеной.
• Отделка штукатуркой (или иным способом) боковых стен ростверка.

При условии выполнения верных расчетов, подбора качественных материалов и соблюдении технологии здание, сооружение на буронабивном фундаменте с монолитным ростверком способно прослужить около 100 лет. При этом, фундамент не потребует дополнительных расходов на уход или ремонт.

Устройство ростверка

В частном строительстве чаще всего используют ленточный железобетонный ростверк, который подходит для зданий из разных материалов. Ширину и высоту ростверка рассчитывают заранее.

Этапы строительства монолитного ростверка:

• Монтаж основания и опалубки – низкий ростверк предполагает применение песчано-гравийной подушки толщиной 10-20 сантиметров, на которую сверху укладывают 5 сантиметров тощего бетона и слой гидроизоляции (гидроизол или рубероид). Опалубку делают из деревянных щитов по всему периметру ростверка.
• Армирование – арматурой ростверка выступают стальные стержни, скрепленные в несколько слоев. Они связываются между собой и с опорами.
• Заливка бетоном – таким же, как и скважины. После того, как с заливкой ленты покончено, слой трамбуется, периодически увлажняется, накрывается полиэтиленом. Ростверк будет готов через 28 дней.

Технология строительства

Итак, у вас готов проект, или вы сами определились с местом расположения свай, их параметрами, типом и высотой ростверка. Можно приступать к строительству.

Разметка

После того, как разметка закончена, можно размечать места установки свай. Они у нас прорисованы на плане и просчитаны, определены расстояния между ними.

Схематическое изображение порядка работ при строительстве свайно-ростверкового фундамента своими руками (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Земляные работы и заливка свай

Как конкретно будут проходить работы, зависит от типа используемых свай. Чаще всего при строительстве дома используют винтовые или буронабивные сваи.

Винтовые можно вкрутить вручную. При закручивании их оголовки выставляют на одном уровне. Его удобнее отмечать при помощи шнуров.

Свайный фундамент готов к установке опалубки для ростверка. В этом случае использована опалубка из толя или рубероида, свернутого в несколько раз

Устройство ростверка

Если выбран металлический ростверк, его приваривают к оголовкам свай

При работе важно выдерживать строгую горизонтальность: тогда нагрузка будет передаваться равномерно

На эту подсыпку устанавливается опалубка. Ширина ленты чуть больше ширины стен, высота щитов делается с учетом требуемой высоты цоколя. Сборка щитов и установка упоров в точности повторяет технологию установки опалубки для ленточного фундамента.

Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

Установка закладных деталей

На этом этапе необходимо оставить вентиляционные продухи и заложить трубы и короба, через которые будут подводиться инженерные коммуникации (водопровод, отопление, электричество, канализация).

Не забудьте про закладку труб под продухи, подводку инженерных систем

Если этого не сделать, придется впоследствии долбить бетон. А это для фундамента большое зло, ведь нарушается целостность монолита. Так что все хорошо продумайте: переделывать не будет возможности.

Заливка бетона

Бетон не просто заливают. Его еще и вибрируют. Без этого процесса добиться однородности и высокой прочности очень сложно. Потому обработка бетона фундамента вибратором может считаться обязательным процессом.

Все готово к заливке бетона: армопояс связан, опалубка выставлена и закреплена (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

При всей своей привлекательности свайноростверковые фундаменты имеют недостатки:

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ. Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях

Порядок операций выглядит следующим образом:

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

1. Анализ грунта.
2. Разметка территории.
3. Установка маяков по горизонтали над каждой точкой расположения сваи.
4. Бурение скважины на нужную глубину.
5. Расширение отверстия в основании.
6. Удаление грунта и контроль выполненной операции.
7. Установка арматуры.
8. Заливка отверстия под сваю бетоном.
9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес. Чем меньше будет отклонение, тем надежнее получится свая

В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Работа с буром Источник stroimmaster.ru

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

• Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
• Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

Свайно-ленточный фундамент ТИСЭ Источник stone-dream.ru

Как правильно рассчитать количество свай ТИСЭ под домом?

Несущая способность свайного фундамента ТИСЭ позволяет возводить на нем крепкие дома и другие строения, но их надежность напрямую зависит от того, насколько правильно были произведены расчеты.

Конечно, такую работу можно доверить специалистам, но вполне можно справиться с такой задачей и самостоятельно.

Общие правила и нормы:

• сваи обязательно должны располагаться под внешними углами дома, а также под всеми пересечениями стен и перегородок в здании;
• под стенами, длина которых превышает 3 м, обязательно должны быть смонтирована 1 свая – промежуточная;
• обязательно надо учитывать, что расстояние между промежуточными сваями составляет от 1,5 до 3 м, при этом нужно учитывать вес здания, во многом определяемого видом строительного материала, используемого для его возведения.

Нужно принимать во внимание тот факт, что на фундамент будет оказывать нагрузку не только само строение, но также ветер, снег (в зимнее время), поэтому последние данные также нужно учитывать при расчетах. Кроме того, необходимо определить максимальную нагрузку для одной сваи – этот параметр во многом определяется геологическими особенностями участка, и для ее расчета лучше обратиться к специалистам или хотя бы к чиновникам из архитектурно-строительного отдела

Кроме того, необходимо определить максимальную нагрузку для одной сваи – этот параметр во многом определяется геологическими особенностями участка, и для ее расчета лучше обратиться к специалистам или хотя бы к чиновникам из архитектурно-строительного отдела.

Далее, зная допустимую нагрузку на одну сваю и общий вес дома с дополнительными нагрузками, легко можно рассчитать оптимальное количество свай под домом.

Расчет фундамента

На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м

При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2 готового дома составляет такие значения в зависимости от материала изготовления:

• строения из кирпича и блоков — 2400 кг:
• пенобетон, газобетон — 2000 кг;
• каркасные, деревянные дома не более 1800 кг.

Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м2 при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100. Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.

Расчет свайно-ленточного фундамента

Порядок проведения работ при строительстве фундамента по ТИСЭ технологии

Все действия укладываются в десять основных этапов

• Потребуется разметить оси фундамента.
• Обозначить места расположения свай.
• Пробурить скважины.
• Проложить гидроизоляцию стенок.
• Установить заготовленные каркасы в скважины согласно технологии.
• Произвести заливку столбов фундамента.
• Наметить уровень будущего ростверка.
• Смонтировать опалубку.
• Создать гидроизоляционный слой стенок опалубки.
• Выполнить армирование и заливку ростверка.

Фундамент тисэ видео

Индивидуальное строительство, как и любое другое преследует цели экономии средств без потери в качестве. Фундамент по технологии ТИСЭ, отвечая этим требованиям, еще и позволяет бережно относиться к природным ресурсам, а справиться с ним способен домашний умелец со средними навыками в строительстве. Затраты уже сведены к минимуму, поэтому строго не рекомендуется пытаться сэкономить на качестве бетона или армирующего материала. Достойное качество «сырья» позволит фундаменту прослужить не одному поколению жильцов дома.

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

• минимальное расстояние — 1,5 метра;
• максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг,  из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины  и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен,  перекрытий, кровли, отделки и т.д. Так как технологии и материалы  могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Как возводить ТИСЭ фундамент

Технология подразумевает наличие опорной системы, в основе которой находятся сваи. В нижней части они обладают специальным полусферическим расширением. Это придает надежность основе строения, она может выдерживать нагрузки и движение грунтовых масс.

Опоры устанавливаются с использованием специального бура с навесным плугом и емкостью для земли. С его помощью проделываются отверстия в почве для свай установленного диаметра. Количество свай и шаг расположения зависят от расчетов нагрузки на опору.

Каждая опора способна выдержать до 16 тонн, и зачастую их ставят с шагом 1,5-2м.

Сколько нужно цемента и арматуры на строительство фундамента ТИСЭ?

В целом расход материалов на каждые 10 м периметра свайно-ростверкового фундамента ТИСЭ можно примерно определить по следующей таблице:

Показатель	Количество
Глубина заложения фундамента, м	1,5
Шаг свай, м	1,5
Высота ростверка, м	0,3
Ширина ростверка, м	0,4
Количество арматуры Ø10-12, м	80
Рубероид для гидроизоляции, пог.м	4

Если вы будете использовать асбестоцементные трубы для формирования выступающей над землей части свай (100 мм), то следует учесть и необходимое количество трубы.Видео, как выполняется бурение и заливка свайно-ростверкового фундамента ТИСЭ, вы можете посмотреть ниже:

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

• Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
• Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

• Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
• Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
• Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

• На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
• На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
• На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!
Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Разработка уширений свай ТИСЭ.

УШИРЕНИЕ БУРОМ “ТИСЭ-Ф”.

Как и в случае бурения стволов свай – качественные уширения результат грубой физической силы. Здесь стоит отметить, что для сохранности бура ТИСЭ не стоит увеличивать рычаг рукояти, когда при работе происходит стопор о твёрдый грунт или камень. В результате наращивания рычага, стойка просто свернётся и её придётся ремонтировать. Здесь скорее помогут многократные резкие ударные движения плугом, которые будет удобнее делать одному человеку. Так же, полезно налить в скважину воды для размягчения грунта.

Стандартный бур ТИСЭ-Ф

Усление крепления ножа к стойке и шипы на ноже

Переделанные стойка и нож бура ТИСЭ-Ф

Скорость выполнения уширений зависит от грунта и навыка рабочих. Наименее приятный грунт для работы – это грунт с большим включением крупных камней. Нашими рабочими при работе одним буром в среднем выполняется 10-12 уширений в день. Буры “ТИСЭ-Ф”, как было упомянуто ранее, ломаются достаточно быстро. Половина буров ломаются прямо на первом объекте. Помимо скручивания телескопической стойки зачастую ломается крепление плуга (режущего ножа) и это крепление часто приходится варить. Максимальный срок службы буров где-то 80-100 уширений, не более. Для удобства работы наши бригады усиливают буры самостоятельно. Наша компания ведёт разработку собственного навесного оборудования с целью решения проблемы неудобства ручных буров. Использование собственных механизмов планируется начать летом 2016 года.Главный совет человеку, решившему выполнить уширения самостоятельно, это набраться терпения и сил или найти крепких ребят для данной работы.

УШИРЕНИЕ ПРИ ПОМОЩИ БУРОВОЙ МАШИНЫ.

Буровая машина, способная сразу разбурить скважины с уширения, потенциально всегда интересный вариант. Но он имеет как и всё остальное свои нюансы. Во-первых, такой техники в Подмосковье мало и в сезон её необходимо бронировать заранее; во-вторых, её стоимость достаточно высока – в среднем берётся от 1,2 тыс./рублей за скважину с уширением; в-третьих, среди данной техники немало с низкокачественным навесным оборудованием, работа с ним идёт достаточно медленно, за смену можно не успеть сделать 30-40 свай. Если сравнивать с бурением свай вручную, то зачастую ручное бурение окажется более дешёвым. Т.е. можно немного сэкономить, разбурив стволы мотобуром или обычной буровой машиной, а на разработку уширений привлечь друзей или свободных рабочих.

Некоторые варианты уширений при бурении тяжёлой техникой

Один из вариантов уширителей на технике

Заключение.

Каким образом планируете бурить скважины для фундамента ТИСЭ Вы? В случае минимального бюджета (иначе вы обратитесь с данной просьбой к нам), можно посоветовать разбурить уширения мотобуром, либо техникой. Для уширений можно найти людей, которые за приемлемые для вас деньги могут делать физическую работу. Разумеется, качество разбуренных уширений необходимо тщательно проверить перед заливкой. Лучший способ проверки – это оборот ножа в раскрытом состоянии на 360 градусов; тут стоит сказать, что скважины могут осыпаться и это будет мешать при проверке. Идеальная полусферическая форма уширений сохраняется до заливки достаточно редко, как правило это бывает в конце лета или осенью.
