Замок для ворот секционного типа

Установка автоматической защелки

Принцип действия защелки

Если ваш замок оснащен автоматической защелкой, необходимо произвести и ее монтаж, состоящий из следующих пунктов:

  1. Установка корпуса автоматической защелки во внутренней части по одной оси с язычком замка. Для этого нужно разметить и просверлить 4 отверстия диаметром 4 мм и глубиной 15-20 мм и закрепить защелку на воротах при помощи четырех саморезов.
  2. Сверление отверстий диаметром 6,5 мм под крепление пластины упора языка на угловой стойке с боковой стороны.
  3. Выставление пластины крепления упора по язычку защелки в опущенном положении полотна ворот. Закрепление болтами, идущими в комплекте защелки.
  4. Установка соединительной тяги защелки и язычка замка.

Для установки замка и задвижки вам понадобятся строительный уровень, дрель или шуруповерт со сверлами разных диаметров, гаечные ключи, отвертки, маркер или карандаш.

Пять лучших замков хорошего качества

Разберем в деталях технические характеристики, особенности качественных замковых механизмов разного вида.

Электромеханический накладной замок «Atis»

Отлично подходит для монтажа на уличную калитку, двери подъездов многоквартирных домов, ворота заборов разного типа.

Корпус сделан из нержавеющей стали, поэтому механизм устойчив к действию влаги. Обладает цилиндровым секретом. Универсальный с позиции стороны открывания. Есть функция автоматического запирания. В комплекте идет 5 ключей. Рекомендуется применять при максимальном весе двери в 1,5 кг. Взводная пружина регулируется. Рабочее напряжение от 9 до 12 В. Размеры 137*105*37 мм. Производится в Китае. Средняя цена составляет 1950 руб.

Врезной сувальдный «Гардиан»

Сфера применения ‒ входные двери в частные дома, калитки, офисы, складские помещения или гаражи, сейфы. Механизм устойчив к пыли, влаге. Может устанавливаться как на деревянных, так и на металлических дверях. Основной часть замка спрятана внутри полотна.

Длина ригеля составляет 30 мм. В комплекте идет 4 ключа.

Рекомендуемая толщина дверного полотна для установки составляет от 35 до 80 мм. При креплении стоит ориентироваться на схему, указанную в инструкции производителя.

Эта врезная модель имеет защиту от высверливания, самоимпрессионной отмычки. Имеются 2 отверстия под крепеж дверных ручек. Крепеж лучше выполнять стяжными винтами. Поставляется вместе с бронепластиной. Гарантийный срок ‒ 12 месяцев. Средняя цена ‒ 2000 рублей.

Электромеханический замок Cisa 1.14020.18

Считается одной из самых тонких врезных моделей. Основная часть механизма ‒ надежный металлический сплав. Ригель выкидной. Отлично подойдет для установки на металлические двери, калитку из профлиста, евроштакетника. Комплектуется тремя ключами. Открывается вручную ключом или пультом при наличии электроэнергии. Средняя цена ‒ 6300 руб.

Цилиндровый замок Симеко ЗК-40

Отлично подходит для работы в уличных условиях. Может крепиться на любую сторону калитки (левую или правую). Механизм сделан из оцинкованной стали, корпус ‒ из высокопрочного пластика ABC. Идет с защелкой. Комплектуется запорной планкой, которая может монтироваться к профилю толщиной от 40 мм. Вес замка ‒ 1,1 кг.

Общие размеры ‒ 130*145*170 мм. Средняя цена ‒ 2670 руб.

Электромагнитный замок с кодовой клавиатурой от ATIS

Производится в Китае. Используемый вид ключа ‒ магнитная карта. В комплекте идет 5 штук. Срок гарантии ‒ 12 месяцев.

Помимо ключей поставляется вместе с:

  • блоком питания;
  • кодовой клавиатурой;
  • кнопкой выхода.

Средняя цена комплекта без услуг монтажа составляет около 9100 рублей.

При выборе замка важно учитывать удобство использования, устойчивость к взлому, качество самого механизма, его стоимость. При покупке электрических моделей нужно предусмотреть наличие встроенного или запасного аккумулятора на случай перебоев электроэнергии

Монтаж основных видов замков

Установка замка зависит от его вида. Самым простым в монтаже является навесной замок, а самым трудным считается установка электромеханического замка.

Монтаж навесного замка

Для установки замка потребуются:

  • замок;
  • металлические проушины;
  • саморезы;
  • шуруповерт.

Схема монтажа:

  1. На первом этапе требуется определить, на какой высоте запорное устройство будет установлено. Рекомендуется производить монтаж замка на уровне пояса человека.
  2. На створки ворот или место стыка калитки и забора устанавливаются две проушины, толщина которых не должна превышать дужку замка. Монтаж проушин осуществляется при помощи саморезов и шуруповерта.

Проушины устанавливаются на месте стыка

  1. Навешивается замок.

Готовая работа

Для защиты замка от попадания влаги дополнительно можно установить короб, закрывающий устройство.

Установка врезного замка

Чтобы установить врезной замок потребуется:

  • дрель;
  • шуруповерт;
  • маркер для нанесения разметки;
  • замок.

Установка производится по схеме:

  1. выбирается и размечается место для замка;
  2. в одной створке выпиливается ниша под устройство, размеры которой должны быть на 1мм больше, чем размеры самого механизма;
  3. в местах крепления замка проделываются отверстия под саморезы или шурупы, которые находятся в комплекте с устройством;
  4. внимательно размечается и выпиливается ниша под выдвижение запора; для разметки предварительно (не закручивая) устанавливается внутренняя часть замка;
  5. устанавливается и крепится замок с обеих сторон ворот;
  6. устанавливается металлическая накладка и закрывающая ручка.

Схема установки врезного изделия

Монтаж электромеханического замка

Электромеханический замок монтируется так же, как врезной. Отличительными чертами являются:

  1. проведение провода питания до ворот или калитки; следует помнить, что кабель должен быть надежно изолирован;
  2. к замку подключаются все необходимые механизмы, например блок управления или монитор;

Подключение дополнительных устройств для замка

  1. устанавливается устройство для ввода кода или считывания чип-карт, являющихся своеобразными ключами;
  2. производится полная проверка работоспособности.

О выборе замка следует задуматься на стадии разработки проекта ворот и калиток. Для каждого вида ворот рекомендуется использовать отдельные виды замков. Стоит помнить, что наиболее надежными являются все же врезные устройства.

Помимо выбора замка, вам также могут быть интересны правила подбора и монтажа фурнитуры для ворот, представленные в нашей следующей статье.

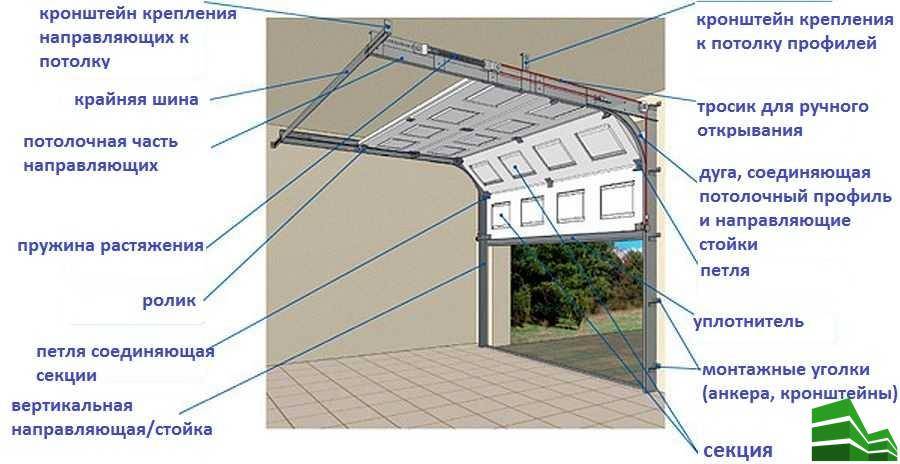

Из чего делают секционные ворота и особенности конструкции

Первый вариант намного дешевле, поскольку состоит исключительно из листов металла без дополнительного утепления. Такие ворота издают сильный шум при открывании, а также плохо сохраняют тепло в помещении, из-за чего в условиях холодного климата используются редко. Они могут защитить только от дождя и порывов ветра.

Для теплых секционных воротах используются сэндвич панели со слоем утеплителя между стальными листами. Под видом теплоизолятора выступает строительная вата или стекловолокно, которая способна существенно снизить воздухообмен между помещением и улицей. Утепленные панели позволяют снизить проникновения шума с улицы либо наоборот.

Стоит отметить что места соединения секций являются своеобразными мостиками холода, которые не защищены никаким утеплителем. Плохая подгонка секций от недобросовестных производителей приведет к тому что места соединений не только будут пропускать холод, но и станут слабым местом перед взломщиками.

Ригельный замок

Ригельный замок для бытовых конструкций является наиболее распространенным вариантом. Он позволяет открывать и закрывать помещение как снаружи, так и внутри. Это особенно актуально, когда в помещении нет отдельного входа.

Внешний вид ригельного механизма

Данный замок имеет простую конструкцию и очень надежен в эксплуатации. Он состоит из цельнометаллического корпуса и механизма запирания. Ригель являет собой стержень, имеющий поперечные канавки:

  • Ручка для открытия и закрытия;
  • крепежных элементов;
  • запирающего ригеля;
  • замкового механизма;
  • декоративных накладок;
  • ответной планки;
  • цилиндра.

Дополнительные опции

Для секционных ворот может быть предусмотрено множество дополнительных опций, которые делают их использование более комфортным, улучшают внешний вид или увеличивают показатели надежности. Чаще всего дополнительные элементы устанавливаются по просьбе заказчика при изготовлении конструкции под заказ.

Остекление и вентиляционные решетки для ворот

Заказчик может попросить производителя установить вставки со стеклами или решетками для вентиляции в секции. Прорезается отверстие, куда вставляются дополнительные элементы. При остеклении чаще всего устанавливается два окна на верхнюю секцию.

Встроенная калитка (дверь)

В секционных воротах может быть предусмотрена входная дверь с замком. Для реализации этого решения вырезается отверстие под размеры двери на нижних панелях. Двери также изготавливаются из секций, которые устанавливаются в один уровень с остальными. Такая опция является достаточно дорогостоящей, ее предлагают далеко не все производители секционных конструкций.

Средства безопасности и автоматики

На конструкцию ворот устанавливаются системы автоматизации подъема, которые управляются с дистанционных пультов, брелков или смартфонов. Для безотказной работы системы желательно установить дополнительные батареи или систему ручной разблокировки, что поможет открыть ворота в условиях отсутствия электроэнергии.

Для предотвращения травм используются фотоэлементы, фиксирующие движения возле плоскости опускания ворот. В такой ситуации система автоматически блокируется, если закрытию помешает человек или животное.

Блок ручного подъема ворот

При использовании автоматической системы подъема рекомендуется дополнительно установить систему ручного подъема из блоков и тросов. Такая система поможет разблокировать проезд при отсутствующем электричестве или в случае поломки автоматического подъемника.

Система аварийного открывания рольворот и рольставней

При отключении электроэнергии, управление рольворотами или рольставней возможна только в одном случае, если внутри вальный электропривод оснащен механизмом аварийной разблокировки с воротком (иногда называют механизм НХК). В этом случае, с помощью воротка, медленно и неторопливо можно поднять или опустить полотно ворот. Это занимает достаточно много времени, поэтому стоит набраться терпения.

Если «аварийки» нет, а проем открыть надо, делаем следующее: открываем крышку короба, отсоединяем от вала «ригеля» или блокирующие подвесы и просто достаем полотно через верх. Это нетрудно сделать если проем небольшой и вес полотна невелик, если же полотно тяжелое, то выполнить эту процедуру будет достаточно тяжело и трудозатратно. Еще один недостаток данного способа, применять его можно только если рольворота находятся в закрытом положении. Также велика вероятность повреждения ламелей и элементов конструкции ворот. Поэтому применять его нужно только в самом крайнем случае.

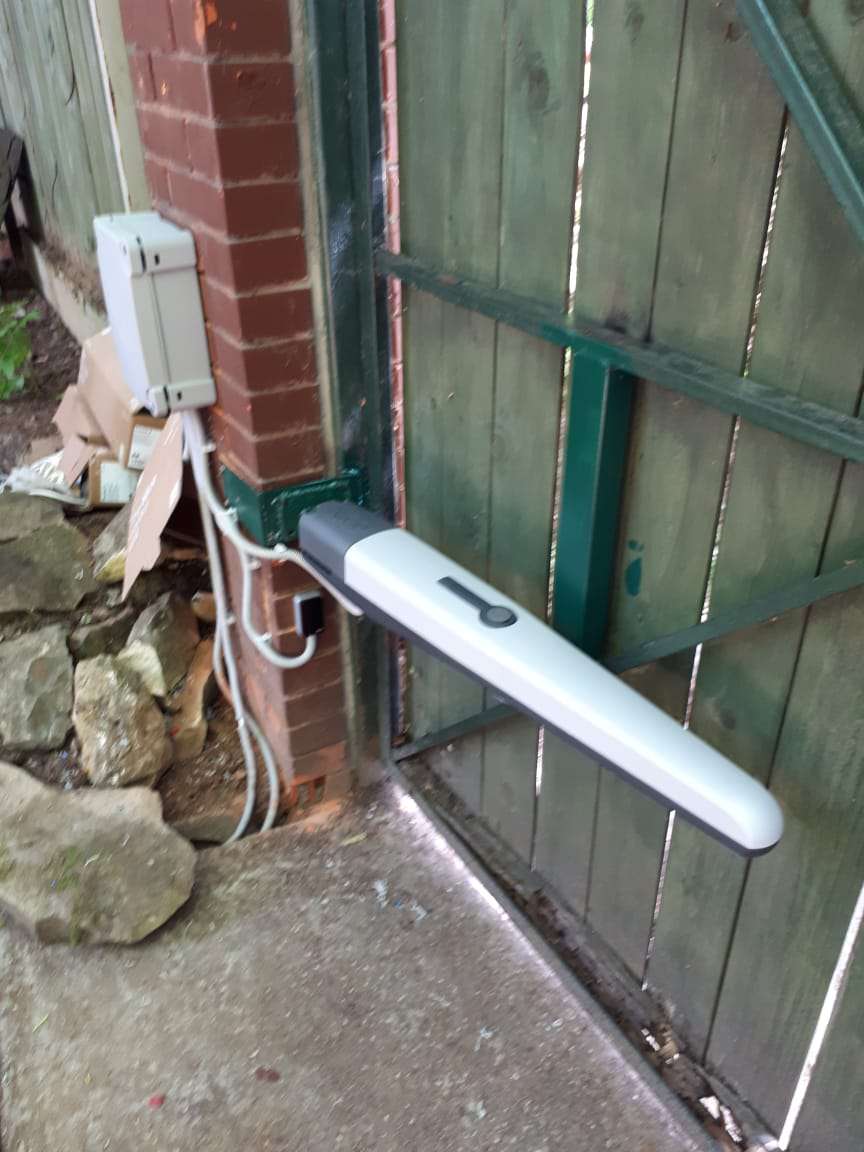

Разблокираторы распашных приводов

Аварийная разблокировка автоматики распашных ворот всегда установлена непосредственно на самом приводе, как правило, сверху или сбоку, будь то линейная автоматика или рычажная. Она сходна с разблокировкой откатных ворот, только в данном случае необходимо выполнить процедуру с обоими приводами. Берете разблокировочный ключ, вставляете в личинку на электроприводе (сверху на корпусе), поворачиваете и с помощью рычага разблокируете привод. Все, редуктор расцепился, створки ворот можно спокойно перемещать руками. Открыли ворота, проехали, закрыли ворота, вернули разблокиратор в исходное положение и достали ключ, створки ворот снова заблокированы.

Также, автоматику распашных ворот можно оснастить батареей резервного питания и в случае отключения электричества продолжать пользоваться воротами.

В данной статье мы рассмотрели штатные и «не штатные» варианты разблокировки автоматических ворот наиболее распространенных видов. Надеемся полученная информация поможет Вам в процессе эксплуатации ворот избежать негативных последствий и дорогостоящего ремонта. Ну а если не справитесь сами, Вы всегда можете обратиться в нашу компанию за услугами по ремонту всех типов автоматических ворот.

Источник

Возможности автоматизации ворот

При помощи специальных устройств процесс открытия ворот можно полностью автоматизировать. Можно использовать использование устройства с креплением в потолок или осевого привода. В первом случае соединение подъемника с воротами осуществляется при помощи цепей. Данный вариант является более дешевым, чем использование осевого привода, но подходит он только для стандартного и низкого типов подъема. Второй вид конструкции принято устанавливать над верхней осью. Этот вид привода является более мощным и дорогим. Используется в ситуациях, когда есть достаточно пространства для установки привода на верхней оси.

Современные технологии позволяют осуществлять запуск привода, как с панели с пусковой панели, установленной на стене гаража, так при помощи использования дистанционных устройств контроля или смартфона.

Способы запирания секционных ворот

Можно использовать несколько способов запирания секционных дверей. Самый распространенный – при помощи пружинных задвижек, которые устанавливаются на внутренней части ворот или стены. Использование возможно, когда имеется другой вход в помещение. Данный способ используется по умолчанию на большинстве конструкций. По просьбе заказчика возможна установка и других механизмов для запирания.

Также помещение гаража может запираться при помощи ригельного замка. К конструкции замка должна включаться рука посередине дверей, при повороте которой пазы будут выходить из замков, позволяя открыть дверь. При использовании приводов механического поднятия может использоваться автоблокировка в опущенном положении.

Размеры секционных ворот

Размеры секций у разных производителей отличаются. Возможно изготовление по индивидуальным замерам, но чаще всего высота составляет 40 — 60 см., а толщина 30 — 40 сантиметров. Можно купить готовые ворота в сборке востребованных на рынке размеров. Высота готовых конструкций делается около 2,5 м., а стандартная ширина в районе двух метров. Для промышленных построек популярностью пользуются более габаритные размеры для возможности проезда грузового транспорта. Размеры конструкции чаще всего по высоте составляет 6 метров, по ширине 4 м. Ворота подобных габаритов проще найти готовыми. Их доставка, монтаж займет не более двух дней. На производство конструкций других размеров по индивидуальным замерам уходит до двух недель. Изготовление индивидуального проекта может быть несколько дороже. Это обусловлено использованием нестандартных заготовок.

Тип подъема ворот

Возможно несколько вариантов подъема ворот. Каждый из них подходит для разных помещений, учитывая высоту потолка. В каждом индивидуальном случае тип должен подбираться, по предварительной оценке, мастера. Не имея нужных знаний не стоит брать изделие доверившись случаю, что может привести к нежелательным последствиям. Только правильно выбранная модель гарантирует долгий срок службы с сохранением всех эксплуатационных качеств.

  • Стандартный подъем. Этот вид используется, если расстояние от потолка до верха ворот составляет 35 до 60 см. Такой вариант является самым дешевым. Можно использовать для конструкций высотой до 10 метров и шириной до 7.
  • Низкий. Используются при высоте притолоки от 15 до 30 сантиметров. При использовании этого вида нижняя секция немного свисает в проем в открытом положении. Такие ворота могут сооружаться с использованием «барабана» в конструкции. Такой тип подъема требует установки дополнительных направляющих, что существенно увеличивает стоимость. Барабан может устанавливаться, как спереди, так и сзади. Во втором случае нужно использовать специальные крепления для вала. Данный вариант конструкции имеет одну особенность: механизм автоматического подъемника может быть установлен только в потолок.
  • Высокий подъем. Такая конструкция используется при высоте притолоки от 60 см. до 5 м. Конструкция требует усиленных креплений, барабана и мощной системы автоматизации, которая может устанавливаться только на вертикальные направляющие. Конструкция отличается надежность и долговечностью, но стоимость получается достаточно высокой.
  • Наклонный. Такой принцип используется при наклонном потолке, когда его высота увеличивается к задней стенке. Это самый дорогой вариант, но также подобная конструкция считается самой нестабильной. Используется чаще всего для ситуаций, когда другие варианты неприменимы.
  • Вертикальный подъем. Это самый дорогой и надежный вариант, для которого характерна усиленная конструкция. Для использования такого варианта высота притолоки должна быть равна высоте проема + 70 сантиметров при размещении пружины сверху. Если пружина размещается снизу, нужно дополнительно от 40 см. высоты. Может использоваться в ситуациях, когда масса ворот не превышает 1000 кг, поскольку автоматизировать систему можно только при помощи осевого привода.

Оптимальный вид подъема определяется на этапе замеров. Поставщик ворот составляет план проема, на основании которого подбирается оптимальный вид конструкции.

Аварийная разблокировка автоматических ворот различных типов или как вручную открыть такие ворота без электричества.

Довольно часто у владельцев ворот возникают проблемы с выездом (въездом) из гаража или двора, которые связаны с временным отключением электропитания или неисправностью автоматики, установленной на ворота. Вследствие этого можно опоздать на работу, важные переговоры или аэропорт. Как раз на этот случай, производители автоматики и конструкторы ворот, и предусмотрели системы аварийного открывания и разблокировки. На разных типах ворот конструкция механизмов отличается, но всех их объединяет одно, они нужны для быстрого и безопасного открытия ворот вручную. Специалисты добросовестных монтажных организаций, таких как ООО «ПАРМА»))), после завершения монтажа всегда инструктируют Заказчиков по правилам эксплуатации, а также как, собственно, разблокировать ворота, случись что. Но бывает знания забываются или вы покупаете дом с уже установленными воротами, всякое бывает. В этом случае эта статья для Вас, в ней мы расскажем, как штатно (и не штатно) разблокировать самые распространенные типы автоматических ворот.

Популярные производители замков на калитку

Ниже приведены компании-производители, которые завоевали доверие потребителей качеством продукции, доступной ценой.

Apecs

«Апекс» ‒ российская компания, под торговой маркой которой реализуются замки, фурнитура для дверей. Создана торговая марка в 1992 году. В переводе с латыни означает «вершина».

Выпускается продукция классов эконом, медиум.

Весь ассортимент состоит из 10 товарных групп, которые включают больше 2000 названий. В 2000 году был открыт офис в Пекине. Представительства компании есть в Великобритании, Украине, Словении, России.

Среди выпускаемой продукции стоит отметить следующие виды замков:

  • врезные сувальдные, цилиндровые;
  • навесные;
  • для межкомнатных дверей;
  • секреты для замковых механизмов.

Среди дверной фурнитуры:

  • ручки;
  • кнобы;
  • доводчики;
  • задвижки;
  • защелки;
  • шпингалеты;
  • петли разного типа;
  • броненакладки;
  • дверные глазки.

Товары компании есть в свободной продаже в 13 странах мира. Вся продукция проходит сертификацию в соответствии с действующими ГОСТами.

Abloy Oy

Abloy Oy ‒ финская компания, один из лидеров среди производителей замков и фурнитуры к ним. Создана еще в далеком 1907 году Эмилем Хенриксеном.

Дисковые цилиндровые механизмы компания выпускает до сих пор в линейке Abloy Classic.

В продаже есть и более современные взломоустойчивые системы типа Abloy Sentry, Novel, которые защищены патентами.

Занимается компания и разработкой электромеханических замковых механизмов типа серии Abloy CLIQ. Управлять доступом, контролировать работу дверей можно удаленно с мобильного телефона, подключенного к интернету. При отсутствии сети механизм продолжит функционировать в ручном режиме.

Особенность финских цилиндровых замков Abloy Modular ‒ возможность регулировать длину личинки, делать ее больше или меньше.

Единственный минус продукции, который заставляет задуматься, покупать ее или нет, ‒ высокая цена.

ABUS

Немецкая компания-производитель. Была основана Августом Бремикером с сыновьями, откуда и взята аббревиатура для названия.

Компания специализируется на выпуске:

  • навесных замков;
  • цилиндров;
  • мотозамков;
  • замковой фурнитуре.

Выпускаемые цилиндры оснащены штифтами в большом количестве, которые расставлены в трех плоскостях. Это существенно повышает устойчивость изделия к взлому.

Продукция относится ко второму и третьему классу взломостойкости, поэтому хорошо дополняют среднего класса двери.

CISA

Название этой итальянской компании ‒ аббревиатура от Costruzioni Italiane Serrature Affini. Начало деятельности ‒ 1926 год. В этом же году был произведен первый замок.

За годы успешной работы компания завоевала себе мировое имя. А современные модели изделий надежно защищены от несанкционированного вмешательства.

К примеру, в модели CISA Revolution PRO, если попытаться изъять цилиндр, то ригели автоматически блокируются, и дверь остается закрытой. В модели CISA New Cambio Facile можно перекодировать механизм на другие ключи, не снимая при этом замок.

Но в последние годы, покупатели отмечают проблемы с качеством моделей среднего класса, которые массово выпускаются в Китае

Поэтому, если нужен бюджетный надежный замок, то лучше обратить внимание на других производителей

Kale Kilit

Производитель из Турции представлен на российском рынке рядом изделий с невысокой ценой, простой конструкцией и средней устойчивостью к взлому.

Ассортимент замковых механизмов компании включает:

  • замки клещевого типа;
  • с дедболтами и поворотной головкой;
  • цилиндры, которые подлежат перекодировке;
  • замки для внутренних, межкомнатных дверей.

Покупателей привлекает цена, которая в разы ниже, чем у конкурентов из Европы. Качество находится на среднем уровне.

Evva

Австрийский производитель замочных систем начал свою деятельность еще в 1919 году. Сегодня ‒ это целый концерн с заводами в Германии, Чехии.

Изделие от австрийской компании невозможно взломать, не нарушив кодовый блок.

Минус ‒ высокая цена продукции.

MUL-T-LOCK

Израильский производитель начал свою деятельность еще в 1973 году. Производственные мощности, официальные представительства компании есть сегодня во многих странах.

Гарантийный срок продукции MUL-T-LOCK составляет 10 лет. Подвижные элементы изготавливают из мельхиора. В линейке продукции замки с высоким уровнем секретности.

Плюс ‒ демократичная цена.

Существенных минусов не обнаружено.

Подбор замков для различных видов ворот

В настоящее время владельцами загородных участков используются следующие основные виды ворот:

  • распашные;
  • откатные;
  • подъемно-повортные. Разновидностями таких ворот являются секционные и рулонные ворота. Все они, как правило, являются автоматическими.

Виды ворот: 1 – подъемно-повортные; 2 – откатные;  3 – распашные;

Каждый вид ворот может открываться автоматически (при помощи специальных механизмов) или вручную. Для различных ворот подходят различные виды замков.

Замки для распашных ворот

Замки для калиток и ворот распашного типа могут быть абсолютно различными. Чаще всего применяются:

  • навесные или врезные замки любой конструкции и запорного механизма;
  • запорные конструкции, сделанные из подручных материалов.

Сделать замок на ворота своими руками не сложно. Чаще всего применяются следующие конструкции:

шпингалет;

Шпингалет – простая и эффективная запорная конструкция

задвижка;

Задвижки чаще используют для калиток

«вертушка», смастеренная из дерева или металла.

Схема «вертушки»

Замки для откатных ворот

Замок для откатных ворот с ручным открыванием может быть:

  • врезным — чаще всего применяют цилиндровые и сувальдные устройства;
  • навесным;
  • кодовым.

Все устройства можно открыть как с внутренней, так и с внешней стороны.

Замки для распашных и откатных ворот должны быть изготовлены из морозоустойчивого и нержавеющего материала.

Замки для автоматических ворот различных типов

Автоматические ворота подъемно-поворотного, секционного или рулонного типа являются достаточно сложными конструкциями. Для таких ворот обычных механических замков не достаточно. Поэтому ворота преимущественно закрываются электромеханическими замками, в которых происходит сочетание обычного запора и автоматики, открывающей ворота.

Замки, сочетающие в себе электрику и механику, могут быть накладными и врезными.

Накладной электромеханический замок

Электромеханический замок для секционных ворот должен быть постоянно подключен к источнику тока. С этим фактором связана основная отрицательная черта устройства: большое количество отказов в работе при низкой температуре, высокой влажности и перебоях с электроснабжением.

Выбор замка должен основываться на принципе работы ворот и калиток, а также стоимости устройства. Самыми дорогими здесь являются электронные и электромеханические замки.

Выбор замка в зависимости от материала калитки

При выборе замка важны следующие факторы:

  1. Толщина дверного полотна. Учитывается как при выборе врезного, так и накладного механизма. Массивные тяжелые замки можно крепить на надежной калитке из толстого дерева, сплошных стальных листов, кованых полотен.
  2. Уровень периодической, постоянной нагрузки. Для проходного места, большой семьи, где дверь будет часто открываться и закрываться, необходимо выбирать соответствующую модель, которая будет устойчива к таким нагрузкам.
  3. Уровень безопасности изделия. Всего уровней четыре. Замки с первым уровнем проще всего поддаются взлому, четвертый уровень ‒ самые взломоустойчивые.

К деревянной калитке из штакетника, досок, реек, массива замок можно крепить саморезами (накладной) или же по разметке, чертежу вырезать проем и вставлять механизм внутрь полотна (врезной).

Зафиксировать накладной замок для калиток из любого материала гораздо проще, при этом полотно остается невредимым. Главное, чтобы стержни механизма свободно и без усилий зашли в пазы.

Если решено крепить замок с ручкой, то лучше составить схему, где будет наглядно видно расположение ручки и запора. Они не должны находиться рядом. Под ручку потребуется отдельный крепеж. Ручка не должна быть препятствием для поворота ключа, открытия замка.

Для электрических замков подвод кабеля делают в конце. Вести провода лучше под землей, тщательно их заизолировать. На калитке кабель лучше прятать в полость металлопрофиля, пластиковых накладок ‒ это станет хорошей защитой от влаги.

Накладные замки лучше закрывать накладкой из резины, пластика.

Особенности установки своими руками: видео-инструкция по монтажу

Установку секционных ворот не сложно провести самостоятельно. Такой подход поможет сэкономить на оплате монтажных работ. Подробная инструкция в видеоролике поможет наглядно ознакомиться с каждым этапом.

Основные требования к установке секционных изделий: видео руководство

Подробное видео инструкция поможет ознакомиться с основными требованиями строительных стандартов, которые должны применяться при монтаже конструкции.

Подготовка проема для секционных конструкций своими руками: чертежи и схемы устройства конструкции

При сооружении ворот важно правильно подготовить проем для установки секций конструкции. Разобраться во всех нюансах помогут подробные чертежи, представленные на странице

Соединение секций

Отдельные панели соединяются между собой при помощи специальных шарниров. На местах, где секции соединяются, устанавливаются прокладки предотвращающие продувания

Важно проверить качество перед покупкой либо проверить использование во время оформление индивидуального заказа. Может использоваться замок типа паз-шип

Независимо от применяемой конструкции, важно добиться максимально герметичного соединения секций без ущерба подвижности. Но полной герметичности добиться все-таки не удастся исходя из-за особенностей конструкции.

В полость между секциями обязательно вставляются дополнительные резиновые вставки для защиты конструкции от воздействия погодных явлений. Как результат, получается эффективный барьер, предотвращающий проникновение ветра и влаги в помещение. При использовании сэндвич панелей также получается предотвратить утечку тепла, что снижает затраты на обогрев.

Основные разновидности замков

Во многих случаях роль запора для секционных ворот выполняет электрический привод – плотно прижимает к полу воротное полотно, не давая его сдвинуть.

Хороший замок, используемый для гаражных ворот секционного типа, предполагает возможность разблокирования электропривода при отключении электроэнергии или если система неисправна.

Трос укрепляется к цилиндру запора и подсоединяется к механизму разблокирования. Цилиндр врезан в полотно. Ключ поворачивается, происходит отсоединение сердцевины замка и разблокировка двигателя. Такая система дает возможность открывания секционных ворот при отсутствии электричества.

Запоры для секционных ворот бывают следующих видов:

  • односторонний;
  • односторонний для ограждений промышленных предприятий;
  • запор ригельного типа;
  • запор ригельного типа для больших ворот промышленного предприятия;
  • засов (может быть использован как в быту, так и для промышленных предприятий).

Наиболее востребованная конструкция – ригельный замок, поскольку закрывается он как с одной, так и с другой стороны. Ригельный замок незаменим, если в помещении, помимо ворот, нет калитки.

Ригельный замок на секционные ворота

Замок одностороннего типа устанавливается в том случае, если гараж имеет дополнительный вход в дом (для промышленных предприятий – в главное производственное помещение).

Использование внутреннего закрывания создает хорошую защиту от проникновения злоумышленников – шансы проникнуть с улицы в помещение практически нулевые.

Ремонт подъемно-секционных вороти

Иногда в работе конструкции происходят сбои и поломки, которые требуют ремонта. Чаще всего неисправности возникают в крепежных элементах, направляющих и пружинах. Проводится замена или регулировка неисправного элемента. Также неисправности могут возникать из-за поломки автоматического подъемника. Еще одна распространенная поломка – повреждение целостности секций вандалами или климатическими явлениями. При подобной проблеме осуществляется их замена. При наличии минимальных навыков работы с механическими конструкциями большинство неисправностей легко устраняются своими руками.

Какой запорный механизм подойдет для установки на ворота, калитку

На гаражные, заборные ворота устанавливаются такие виды запоров:

  • щеколда;
  • шпингалет;
  • засов;
  • вертикальный стопор;
  • системы запоров с рычагами, поворотными стойками.

Требования к запорным механизмам:

  • взломоустойчивость;
  • они должны выдерживать большие нагрузки, в том числе и механические;
  • засов должен входить в фиксатор плотно, без зазоров.

Для распашной калитки, створок ворот хорошим вариантом будет вертикальная защелка. Представляет собой металлический стержень с ручкой, который вставляют в выемку в грунте. Прочно фиксирует полотно в закрытом положении.

Используют вертикальную защелку и на врезных створках, но меньшего размера. Вверху и внизу проема приваривают металлические куски труб, куда будут входить стержни засова.

Для фиксации небольших деревянных, металлических калиток под вертикальные запоры в грунте делается отверстие, вставляется кусок трубы, вокруг фиксируется раствором цемента. Можно монтировать двухсторонние защелки.

В продаже есть запор НОЭЗ ЗК-230-S специально для уличной калитки.

Подробней о комплектации

Устройство механизма

Запирающий механизм закрепляется внутри замочного корпуса и имеет шестерню со шпоночным пазом и пружинкой, закрепленной внутри шестеренки. На обратной стороне корпуса установлен цилиндр с фланцем и втулкой из латуни.

Втулка имеет несколько глухих отверстий, высверленных по окружности. В каждом таком отверстии имеется пружинка со штырьком. Через втулку проходит ось с фланцем. Во фланце выполнены отверстия, подобно тем, что сделаны во втулке с такими же штырьками, но разной длины. На одном конце оси имеется паз для ключа, а на другом – установлена шпонка, входящая в паз на шестеренке. Втулка к цилиндру крепится при помощи винтов. В цилиндре проделано отверстие с пазом под ключ.

Сам ключ являет собой пустотелую втулку с внутренними и внешними выступами. Торец ключа имеет пазы разной глубины и расположения. Внутри замка на шестерне размещен флажок для ключа.

Существуют модели для установки на промышленных воротах. Замок очень похож на предыдущий тип, имеет более массивные размеры и до 10 типов монтажа.

Устройство секционных ворот

Современное изобретение представляет собой металлическое полотно из нескольких секций, которые соединяются петлями. В зависимости от модели размер секции имеет отличительные особенности. Отпирание, запирание ворот осуществляется при помощи подвижно-силового механизма. Готовый вариант получается подвижным, что обеспечивает максимально быструю работу. Полотно при помощи подшипниковых роликов крепится к металлическим направляющим. Подобная особенность предотвращает возможные заклинивания и сбои в работе. Секционные ворота относятся к подвижным запирающим системам, для которых одновременно характерны высокие показатели надежности и подвижности. Необходимо учитывать, что наличие мест соединения секций приводит к проникновению холода, во время зимнего периода.

Такой подход намного удобнее распашных элементов. Кроме удобства необходимо отметить момент экономии пространства

Это особенно важно на узких переулках либо, когда на участке попросту нет свободного места чтобы установить простой, классический вариант распашных ворот. Открыть секционные модели нет необходимости расчищать территории во время обильных снегопадов поскольку они подымаются вверх

Секции могут подниматься вручную, либо с помощью электрического привода. Второй вариант намного удобнее. Большинство владельцев гаражей, промышленных помещений дополнительно оборудуют систему силовой установкой. Обязательно наличие ручного механизма поскольку приводная система работает только от электричества, в случае его отключения должен быть способ открыть гаражные створки.

Полотно секционных ворот: устройство, размеры, материалы

Основой полотна любых секционных изделий выступает прочная сталь. Только надежные материалы смогут гарантировать защиту от незаконных проникновений. Кроме того, полотно низкого качества может быть повреждено даже от незначительного удара. Подобные вмятины на поверхности могут привести к нарушению эксплуатации изделия. Они бывают двух видов:

  • холодная;
  • утепленная.

От выбранного вида зависят применяемые при монтаже материалы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
