Делаем автоматические ворота своими руками

Рулонные конструкции

Автоматические рулонные полотна получили распространение из-за своих характеристик – надежности и безопасности. Стоимость их невысокая, что добавляет привлекательности.

Открывание производится механизмом, который наматывает гибкое полотно на вал. Ввиду того, что полотно изготовлено из отдельных ламелей (секций) оно быстро и удобно скручивается, двигаясь вертикально вверх. Вал, на который наматываются ламели, спрятан в коробе и рулон практически не заметен. Монтаж таких устройств прохода получил применение на складах и в хозяйственных строениях. Они безопасны в эксплуатации, отлично справляются с изменением температуры, прекрасно переносят жару и холод, отличаются простотой и удобством.

Ввиду своих особенностей, рулонные конструкции отлично встраиваются в ограду в качестве въездного преграждения. Им свойственна надежность, долговечность и безопасность. Рулонные полотна имеют весьма прочную конструкцию, это позволяет им служить долгое время период даже при активной эксплуатации. Поскольку к открывающему механизму нет доступа извне, то монтировать рулонные полотна можно различным способом – внакладку или в проеме. Применение таких механизмов, встроенных в ограду или забор получают все большее распространение.

Механизм рулонных гаражных створок

Огромное удобство открытия и закрытия въездных уличных рулонных полотен, используя дистанционный пульт из машины, в непогоду, делает их очень популярными

Важно, что автоматические рулонные механизмы изготавливаются с запасом безопасности. Благодаря установленным фотоэлементам – полотно останавливается, когда датчики обнаруживают появление препятствий, например ребенка, собаки или автомобиля

Устанавливаемая автоматика на рулонные конструкции имеет надежные характеристики работает в любой климатической обстановке и при любых температурах.

Весьма популярными системами являются рулонные конструкции для гаражей, которые можно смонтировать по-разному, а открытие\закрытие осуществляется за счет вертикального хода полотна створки. Крепиться направляющая рейка изнутри строения, что делает удобным въезд в гараж. Фундамент под них не требуется, а компактность конструкции за счет скручивания полотна, в так называемый рулон, дает высвобождение пространства. При этом цена на подъемные гаражные створки не самая высокая.

Крепление вертикальных направляющих

На следующем шаге монтажа гаражных секционных ворот устанавливают металлические вертикальные направляющие. Собирают каркас, по которому смещается полотно

Специалисты уделяют повышенное внимание этому этапу работы, поскольку от него зависит легкость подъема конструкции

Горизонтальное и вертикальное положение изделий контролируют строительным уровнем. Если требуется повышенная точность, пользуются лазерным нивелиром. Все детали между собой вымеряют рулеткой. Ориентиром служат ярко блестящие полосы: если мастер отклонится от заданного размера, то это сразу станет заметно. Ход сборки:

  1. На стенах по бокам от проема ставят метки. Для этого от пола вверх отступают 100 см и карандашом чертят линию. Из несущих профилей сооружают раму, которую устанавливают во входное отверстие гаража. На детали надевают резиновые уплотнительные ленты, их прочно вставляют в пазы.
  2. На место стыков перемычки и стоек отрезают лишний кусок эластичного уплотнителя. Достаточно удалить на углах маленький квадрат, именно в том участке, где две полосы накладываются друг на друга. Чтобы сделать это ровно, материал размечают карандашом и отрезают ножницами или ножом.
  3. После удаления излишков ленты монтируют верхний профиль и вертикальные направляющие. Они оснащены отверстиями, поэтому остается ровно подогнать детали и скрепить их шурупами. Устанавливают временную монтажную перемычку, которая усиливает жесткость изделия и удерживает заданные параметры.
  4. Собранную конструкцию монтируют с сильным прижимом к стене. Внутренний размер каркаса должен точно совпасть с величиной проема. Специалисты допускают отклонение на 2 мм. В процессе работы уровнем контролируют горизонталь и вертикаль рамы. Конструкцию фиксируют струбцинами там, где на уровне 100 см на стене стоят отметки.
  5. Вверху опор монтируют ролики. На корпусе стоек есть отверстия для саморезов, поэтому мастер, воспользовавшись перфоратором, сверлит дыры именно в этих местах и совмещает край стойки и колес. Через широкое отверстие в направляющем устанавливают пластмассовый дюбель 5×1 см. Шуруповертом туда закручивают шурупы.
  6. Каждую опору закрепляют с обоих боков. Крепежные пластины Г-образной формы устанавливают снаружи направляющих. Для них со стороны боковой поверхности производители заранее проделали отверстия. Мастер подгоняет конструкцию до нужного расположения между собой деталей и в одну пластину закручивает 2 шурупа. Этот элемент, зафиксированный на опоре, монтируется к стенке на дюбели и саморезы.
  7. Изнутри опор проделывают аналогичную работу. В отверстия профиля ставят шурупы с пластиковыми заглушками и вкручивают. Устанавливают перемычку вверху проема. Временное монтажное приспособление и струбцины снимают.

Для стоек слишком большое отклонение недопустимо, иначе секционные ворота не смогут эксплуатироваться должным образом, а работу придется переделывать. Процесс монтажа опор постоянно регулируют уровнем и рулеткой.

Принцип действия и особенности устройства

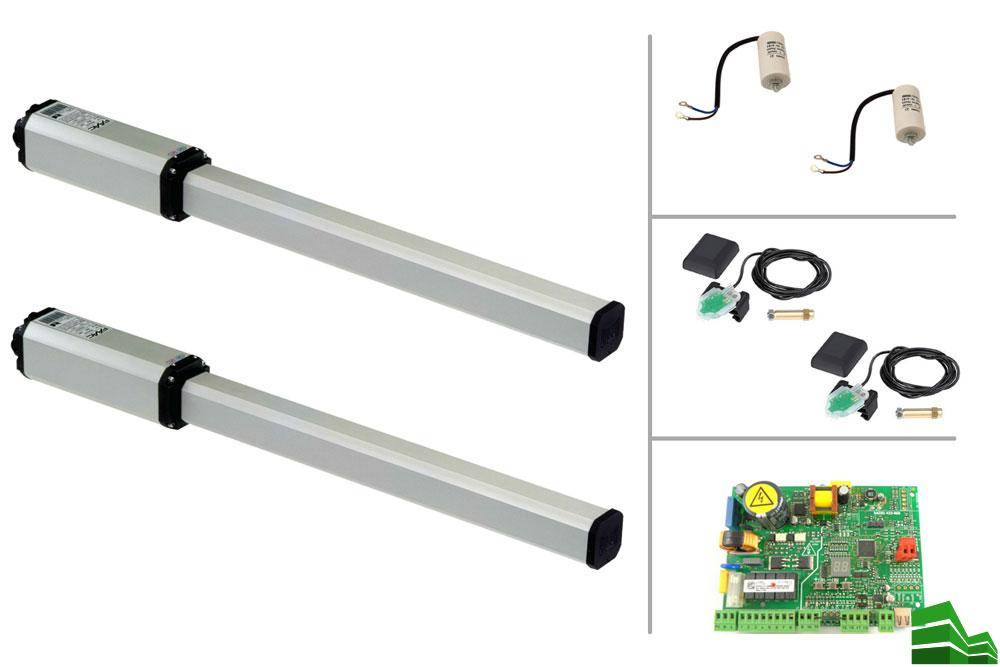

Автоматические распашные ворота зачастую имеют в своей комплектации калитку, кроме того, их размер может регулироваться, в зависимости от потребностей покупателя. Высота таких изделий способна достигать в отдельных случаях до 5 метров, что будет также выполнять функцию защиты дома. Что касается самого механизма действия, то ворота открываются либо наружу, либо же внутрь. Первый вариант считается более практичным и используется чаще.

Конструкция состоит из следующих основных элементов:

  • петли и створки;
  • опорные ручки и столбы;
  • электропривод и упор.

При этом электропривод может быть либо линейного типа, либо рычажный. Автоматическое закрытие или открытие ворот происходит с помощью дистанционного управления, с использованием радиобрелока либо стационарного выключателя. Если по каким-то причинам отсутствует электропитание, то открытие происходит привычным путем.

Секционные гаражные ворота из подручных средств

Теоретически можно изготовить секционные ворота из подручных средств и дополнительно сэкономить на обустройстве въезда в гараж. Однако на практике для такого мероприятия потребуются не только уверенные навыки владения спектром строительных инструментов, но и инженерные задатки, и навыки токаря. Поэтому перед тем, как приступить к дорогостоящему эксперименту, необходимо оценить свои возможности и навыки, а также помнить, что от безопасности креплений будет зависеть жизнь человека.

Формально процесс создания ворот может быть любым – от изобретения собственного функционального «конструктора» до удачного повторения проверенной идеи. Второй вариант более надежен, так как будут использоваться готовые оригинальные чертежи и проверенные на практике расчеты. Однако даже в случае, если используется оригинальный чертеж, предстоит самостоятельно изготовить сложные детали на специальном оборудовании и приобрести специальные уплотнители из морозоустойчивой резины или каучука. Конструктивно простая схема дверей-самоходов состоит из нескольких деталей:

  • направляющие;
  • полотно;
  • валы;
  • петли;
  • подвесы;
  • балансировочные пружины;
  • прочие элементы конструкции по чертежу.

Установка секционных ворот

Для полотна, направляющей, валов и пружин потребуется приобрести металл и учесть рентабельность реализации идеи, добавив транспортные расходы. Если присутствуют уверенные навыки плотника и маляра, то можно изготовить все элементы самостоятельно и комфортно обустроить въезд в гараж действительно недорого. Если в бюджет добавить затраты на покраску и оплату услуг токаря, то двери-самоходы из подручных средств могут оказаться дороже готового комплекта.

Не знаете, как установить секционные ворота в подготовленный проем? – это самый простой этап при выполнении работ своими силами. Для правильной установки достаточно воспользоваться общими рекомендациями по сборке готовых комплектов и учесть нюансы монтажа выбранной модели. Поэтому перед тем, как приступить к работе по изготовлению «запчастей», обязательно не только подобрать оригинальный чертеж, но и схему монтажа выбранной модели ворот. Если планируется утепление ворот своими руками, то рекомендуется использовать простые в монтаже утеплители – минеральную вату или пенопласт.

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм. Полотно упало и не поднимается

Связано это с неисправностью торсионной пружины

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы

Поврежденные детали заменяются на новые.

Автоматизация распашных ворот

Автоматические гаражные въезды очень удобны, и сделать их своими руками не так сложно, наиболее экономичную и бюджетную конструкцию мы сегодня рассмотрим на двух примерах при:

  • распашных створках;
  • подъемных полотнах.

Из большого разнообразия на рынке эти два варианта наиболее распространенные. Важным условием, для их установки автоматических распашных систем, является свободное место. Каркасом может служить сваренная из уголка или профилированной трубы рама. А створки делаются из прочного жесткого профиля, который в последующем обшивается металлическим листом или деревянной отделкой. Вариант подороже – резная ковка, решетка, которая стоит намного выше.

Для монтажа своими руками автоматических гаражных ворот, понадобится следующий список материалов:

  • Опоры креплений возможно изготовить из профилированной трубы. При этом есть риск получить очень тяжелую конструкцию, тогда можно попробовать сделать не раму, а П-образный проем из стального швеллера.
  • Запастись специальными качественными петлями, которые позволят створкам открываться и закрываться плавно и бесшумно. Как правило, используют 4-6 петель. Количество подбирается в зависимости от веса всей конструкции. Можно использовать гаражные петли из полимерных материалов.
  • Створки. Они могут быть различными по конструкции и по материалу изготовления. Каркасом может служить металлический профиль. Все металлические элементы необходимо прогрунтовать и окрасить.
  • Упоры – два боковых и два центральных.
  • Замки и ручки на случай отключения электричества.
  • Электроприводы и крепежные элементы для них.
  • Кронштейны, управляющие створками.

Кронштейн для открывания створок

Далее рассмотрим различные конструктивные различия ворот, чтобы сравнить какие удобнее и практичнее.

Оборудуем ворота автоматикой

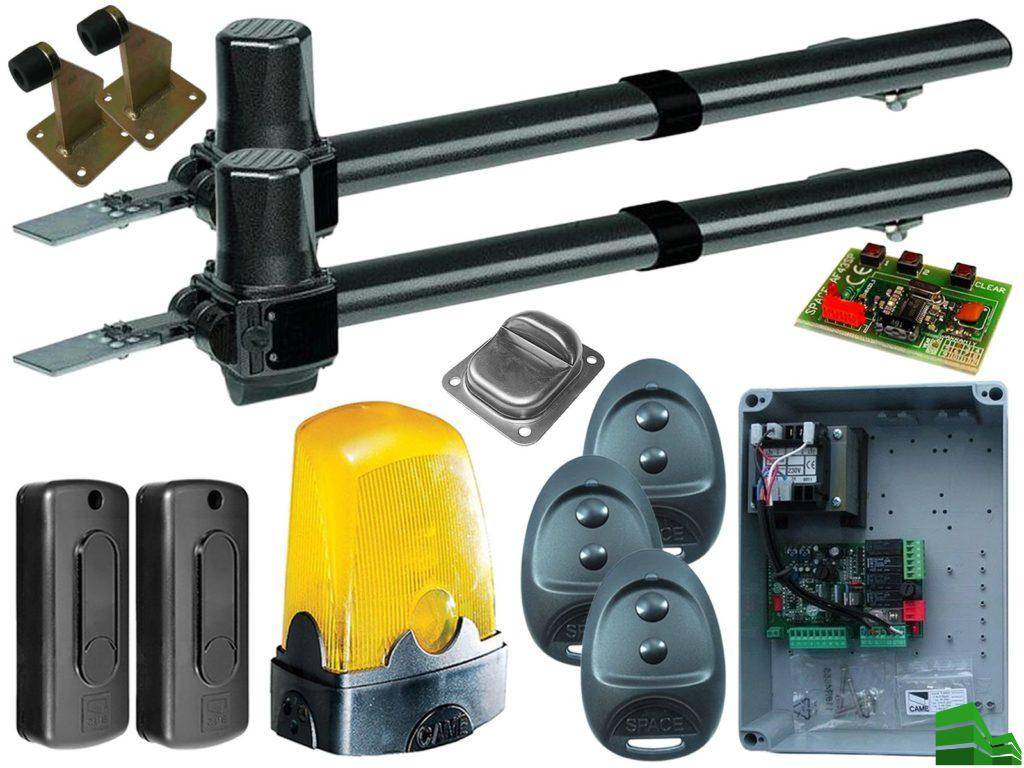

Гаражные автоматические ворота с электроприводом встречаются наиболее часто и установка автоматических приводов – задача достаточно сложная, требующая определенной квалификации, аккуратности, а также точности.

Существует большое количество фирм, которые на протяжении долгого времени выпускают автоматические гаражные ворота, причем довольно качественные. Поэтому, если у вас есть необходимая сумма, лучше всего приобрести электропривод.

Если установка створок – задача не самая сложная и ее можно выполнить своими силами, то автоматика для распашных ворот должна быть оборудована с учетом большого количества норм. Установка автоматических гаражных ворот подразумевает правильный выбор и монтаж привода. Он задаст качественную работу конструкции.

Монтаж привода распашных автоматических ворот имеет свои особенности, когда учитывается:

  • Использование створочных упор, если автоматику применяют без концевых включателей;
  • Положение створки по отношению к столбу.
  • Помимо этого, автоматика обладает большим количеством электрических приводов и устанавливаемых параметров работы на плате. Это снижает вероятность того, что механизм будет правильно установлен людьми, не обладающими должным опытом.
  • К плюсам сооружения такого вида относят универсальность, прочность, а также долговечность работы. Механизм подобного сооружения прост и неприхотлив, ворота открываются со скоростью до пятнадцати секунд. К недостаткам можно отнести то, что наличием преград по ходу движения может привести к тому, что электропривод и сама автоматика дадут сбой, вследствие чего створки заклинятся. Чтобы автоматика для распашных ворот работала правильно, а электропривод не выходил из строя, нужно тщательным образом следить за отсутствием преград перед проемом.
  • Самым оптимальным способом предотвращения возможных сбоев в работе является осуществление профилактики. Все части, которые необходимо смазывать, с определенной периодичностью нужно собственными силами хорошо обрабатывать смазкой. Если автоматика отказывается работать, то не рекомендуется прикладывать усилия, чтобы открыть или закрыть створки. Если неприятность все же произошла, то к ремонту автоматического привода следует подойти со всей ответственностью.

Ассортимент известного производителя

Doorhan является автоматикой, которая может создавать работу без перебоев. Среди многообразия систем данного производителя есть спецоборудование для распашных, секционных ворот. Основная задача данной автоматики – отличная защита участка. Эта задача выполняется с соблюдением высокого комфорта. В ассортименте компании – богатый выбор электроприводных устройств, каждое из которых предназначается для оснащения конкретных видов ворот: приводные механизмы для складных, секционных, рулонных. Можно выбирать автоматическое устройство по техническим и эксплуатационным параметрам.

Источник

Этап 4. Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к

предназначен для защиты имущества.

Улавливающее устройство секционных ворот HormannМонтаж дополнительных элементовРучки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

ПружинаМеханическая система защиты от обрыва пружиныЭлектропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

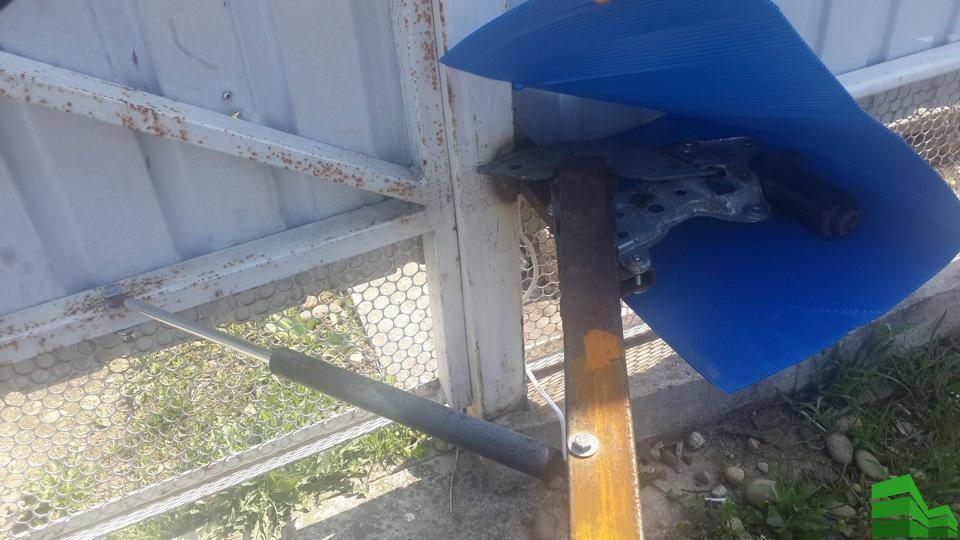

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

  • В основе рабочего механизма лежит зубчатое колесо;
  • В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

Возможно ли самостоятельно автоматизировать ворота

Многие домовладельцы изготавливают ворота сами. Безусловно, сварить раму и обшить ее профлистом – дело нехитрое. Любой мужчина при желании научится пользоваться сварочным аппаратом, дрелью и прочими несложными инструментами.

Иное дело – автоматика. Чтобы соорудить работающую систему, надо обладать познаниями в электротехнике и других областях науки. Не стоит браться за такую работу неопытному человеку. А вот приобрести готовый комплект автоматики и смонтировать его на воротах домашнему мастеру по силам. Главное, выбрать устройство в соответствии с конструкцией ворот и весом их подвижных полотен.

Подбор электропривода

Как уже говорилось выше, от простых автоматические распашные ворота отличает наличие электропривода. Для того чтобы правильно сделать выбор электропривода, необходимо выяснить следующие данные. Чтобы начертить схему распашных ворот, сначала снимают точные размеры проема, высоту и ширину. Не забывайте, что внизу должен оставаться просвет в 10 см. Затем нужно рассчитать общий вес конструкции, линейные размеры ворот, а также расстояние от дверных петель до боковой опоры.

Схема защелки для распашных ворот.

Существует два типа приводных электромеханизмов: линейный и рычажный. Любой механизм — это металлическая рука, по команде владельца перемещающая створки ворот в необходимое положение. В эксплуатационных характеристиках между линейной и рычажной моделью механизма особой разницы нет, однако линейный механизм более компактен и элегантен. Чаще всего он выбирается для автоматизации въездных ворот на участок. Для гаражных же ворот чаще всего выбирают механизм рычажного типа, отличающийся свой надежностью и неприхотливостью. Перед тем как приступить к установке механизма самостоятельно, нужно точно сделать регулировку перемещения дверных полотен.

Среди производителей механизмов выбирать следует итальянские фирмы, такие как Came, FAAC и Nice. Среди российских изготовителей наиболее качественную продукцию производит фирма DoorHan. Не стоит приобретать малоизвестную продукцию из Китая, привлекающую покупателей низкими ценами.

Советы по выбору автоматики

Выбор изготовителя

На сегодняшний день, большая часть автоматики представлена китайскими и европейскими изготовителями. Большая часть китайских устройств направлена на значительное снижение стоимости, но при этом качество страдает. Но и здесь есть исключения. Наиболее известные китайские фирмы поставляют изделия, гарантирующие качество.

Наиболее качественные изделия европейских производителей поставляют из Германии и Италии. При выборе автоматики не стоит выбирать дешевые изделия, поскольку качество их, как правило, не радует.

Выбор привода для ворот

При выборе привода для ворот необходимо руководствоваться следующими критериями:

  • внешний вид изделия;
  • сторона открытия конструкции.

Червячный электропривод может устанавливаться при открытии ворот как внутрь, так и наружу. В монтаже прост и способен работать без сбоев в течение длительного периода.

Рычажный привод может устанавливаться, если ворота открываются только во внутреннюю часть двора. Его стоимость достаточно высока, но технологические характеристики изделия более усовершенствованы – для приведения в действие устройства потребуется секунда.

Выбор мощности привода

При выборе привода немаловажную роль играет вес ворот. Техническая документация, как правило, включает в себя допустимый максимальный вес. Но стоит учитывать и то, что необходимо всегда оставлять запас прочности, который должен составлять не менее 30%. Это предотвратит перегрев устройства, что убережет блок питания от выхода из строя.

Нельзя не учитывать и ветровую нагрузку. Цельное полотно должно будет преодолевать воздействие ветра. В этом случае обязательно потребуется привод с высокой мощностью.

Наличие дополнительных функций

На рынке представлено немалое количество различных устройств, которые нередко оснащаются дополнительными функциями. Особо важную роль играет оснащение привода фотоэлементами, которые останавливают открытие или закрытие ворот при появлении препятствий.

Можно также дополнительно установить антенну, которая увеличит радиус действия пульта. В качестве сигнала для окружающих стоит установить лампу, особенно нуждаются в этом ворота, открывающиеся наружу.

Правила установки автоматики ворот

Распашные ворота

Автоматика монтируется на столбы ворот. При этом внимательно читайте инструкцию изготовителя. Если вы проявите излишнюю самодеятельность, может измениться угол открывания створок, причем не в лучшую сторону. Специалисты советуют устанавливать приводы в верхней части ворот. Они объясняют это просто: установленный внизу или посередине высоты столба привод может стать помехой при въезде автомобиля. Задев автоматику, вы и ее выведете из строя, и кузов поведите. А сверху привод никому не мешает и маневренность авто не ограничивает.

Часто в качестве стоек ворот служат кирпичные колонны большого сечения. Воротные створки при этом подвешиваются по центру столба. Это не совсем удачный вариант для установки линейной автоматики. Но если все-таки вы от рычажной системы хотите уйти, устройте на колоннах ниши под привода высотой 150 – 250 мм, шириной 250 мм и глубиной 120 мм.

В целях безопасности на ворота устанавливаются фотоэлементы. Они блокируют движение створок ворот, если фотолуч пересекает автомобиль или человек. Фотоэлементы монтируются на столбах на расстоянии 500-600 мм от низа опоры.

Ворота откатные

Привод откатных ворот монтируется на направляющем швеллере, который вы заранее забетонировали перед установкой створки. Место установки привода – между роликовыми каретками (как можно ближе к проему). Если вам надо приподнять привод, приварите к швеллеру профильную трубу, и на нее монтируете устройство.

Концевые выключатели монтируются на зубчатую рейку. Фотоэлементы можно, как и в случае распашных ворот, установить на столбах, а можно для них построить отдельные постаменты. Главное, чтобы они размещались строго напротив друг друга (на одной линии).

Если вы решили установить сигнальную лампу, размещайте ее с внешней стороны ворот. Она проинформирует проезжающие автомобили о том, что со двора выезжает машина. Смонтировать ее можно на верху створки ворот.

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

  • отсутствие необходимости дополнительного места;
  • возможность утепления ворот;
  • прочность конструкции находится на достаточно высоком уровне;
  • есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

  • невозможность установки в проёмы с непрямыми углами;
  • необходимость учёта веса утеплителя при вычислении прочности ворот;
  • сложности, возникающие при монтаже.

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл

Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах. Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

  • УШМ (болгарки);
  • набора гаечных ключей, отвёрток и шуруповёрта;
  • сварочного аппарата;
  • карандаша, рулетки, монтажного или лазерного уровня;
  • дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся ФОТО: atvarmor.ru

Статья по теме:

Преимущества подъемных конструкций

Когда на вашем гараже появятся подъемные ворота, изготовленные своими руками, вы сможете оценить их достоинства. К числу самых важных относятся следующие:

  • экономия места. Для подъема створок у таких конструкций используется место под потолком, а драгоценные метры в непосредственной близости от входа в гараж остаются свободными;
  • створки таких ворот представляют собой цельное полотно, что позволяет обеспечить надежную защиту от проникновения в сооружение для хранения автомобиля посторонних лиц. К тому же у вас будет возможность утеплить шторки, чтобы обеспечить более комфортную температуру даже в холодное время года. В большинстве случаев владельцами для утепления используется такой популярный материал, как пенополистирол;
  • владелец гаража имеет возможность установить систему автоматического привода, что позволит легко открывать ворота в гараж. Отметим, что систему подъема, работающую в автоматическом режиме, можно установить не только в одинарных, но и в двойных гаражах;
  • у подъемных конструкций может быть абсолютно любая внешняя отделка. Здесь все во многом зависит от ваших предпочтений. Правильно подобрав материал, можно получить ворота эстетичного вида, которые станут прекрасным дополнением к вашему гаражу.

Подвесные раздвижные

Подвесные откатные створки не дают больших нагрузок на опоры и поэтому служат очень долго. Если механизм исправен, створки будут сдвигаться вечно. Зачастую можно видеть, как работают подвесные конструкции еще довоенной постройки.

Использование подвесных створок является весьма рационально и удобно. В случаях, когда над въездом расположена какая-либо конструкция, конек навеса или что-нибудь подобное, это позволяет замаскировать рейку и механизм сдвигания. Балки подвесных створок остаются на месте, тогда консоли, закрепленные на опорах, перемещают створки. Балки опираются на три точки – как правило, три столба. Чаще всего балки монтируются на уже установленные опоры или перекрытия навеса. Под них не обязательно сооружать мощный фундамент. Тяжелые подвесные створки вполне свободно перемещаются по балке.

Подвесные гаражные створки двигаются на роликах по балке

Уход и профилактика механизма ворот

Распашной вариант ворот при наличии автоматической системы закрытия и открытия очень чувствителен к преградам, поэтому наличие любых посторонних элементов может сказаться на их работе. Проведение диагностик и систематических осмотров поможет избежать такого рода неприятностей.

Необходимо также регулярное проведение профилактических мер, которые включают:

С помощью этих действий получится снизить нагрузку и предотвратить стирание деталей.

Прикладывать усилия для закрытия воротных полотен недопустимо. Это наиболее часто заканчивается поломкой механизма и требует профессионального вмешательства.

Источник

Сборка актуатора

Определение размеров актуатора

В основе актуатора лежит телескопический механизм. Чтобы его создать, вам понадобится пара металлических коллекторов. Один из них должен входить в другой без люфта. Подойдут трубы с квадратным и круглым сечением – это не сыграет особой роли. В полости не должно быть ржавчины, трещин, сколов. Поэтому рекомендуется приобретать трубы, которые не применялись в работе ранее.

Размеры труб и шпилек следует рассчитывать самостоятельно на основе предварительных замеров.

К примеру, имеется сложенный привод длиной 110 см с рабочим ходом 50 см. Тогда протяженность внешнего коллектора должна быть не больше 100 см, а внутри него будет вложен другой канал – еще меньше, 80 см.

Зато длина шпильки может быть от 110 см. На это влияет способ фиксации двигателя. При открытых воротах приводные трубы имеют перехлест в 30 см.

Сборка выдвижной части

Алгоритм сборки выдвигающейся части:

  • Пропускаем через наименьший коллектор шпильку с закрученным метизом и устанавливаем ее в центральной части трубы. Последняя не должна иметь слишком большой диаметр;
  • Равномерными усилиями обтачиваем метиз до полного вхождения в канал;
  • Фиксируем все сварочным аппаратом. Внутри сваривать необязательно. Но, если есть желание, то можно сделать это через вырезанное отверстие;
  • После закрепления метиза выкручиваем шпильку;
  • На конце шпильки фиксируем опорную деталь с очищающим аппаратом, который закрыт с двух сторон;
  • Подшипник должен беспрепятственно скользить по полости трубы. Между ним и стенкой канала пространство должно быть не больше 1 мм;
  • Зажимаем опорный элемент на шпильке двумя метизами;
  • Между гайками прокладываем пару шайб, чтобы предотвратить трудности с вращением;
  • Смазываем шпильку литолом;
  • Вводим шпильку внутрь наименьшего коллектора и закручиваем метиз;

Для проверки правильности сборки можно прогнать по всей длине трубы подшипник. Он должен передвигаться легко и не заклинивать.

Заглушки и шарнирные соединения

Теперь самое время заняться заглушкой. Она представляет собой стальную болванку. Ее размер немного меньше, чем диаметр коллектора.

Чтобы привод можно быть в любой момент отремонтировать, в канале следует сделать несколько отверстий.

К торцу пробки с помощью сварки нужно прикрепить металлические полоски с отверстием. Пространство между ними не должно быть больше толщины фиксатора на воротной створке.

Перед монтажом заглушки внутрь трубу можно положить 50-70 г литола. Далее подшипник установите в канал на 5 см, после чего не забудьте добавить смазки и заглушить коллектор.

Внешняя труба актуатора

Из коллектора полностью вытаскивают шпильку до тех пор, пока подшипник не будет упертым в гаечный метиз. Внутренний коллектор устанавливают во внешний, а шпильку закручивают 5-6 оборотов.

После этого монтажники выбирают метод фиксации двигателя. В идеале цилиндрический корпус мотора фиксируют внутри коллектора с помощью прижимных крепежей.

Если возникли трудности с поиском двигателя подходящего габарита, тогда можно приварить к задней части отрезок канала, металлической полосы или уголка. Таким образом, получится зафиксировать небольшой мотор любым доступным вариантом.

Установка мотора и окончательная сборка

Вал двигателя и шпильку соединяют вместе посредством муфты. Ее можно купить в магазине. Обычно она продается среди комплектующих для двигателя. Иногда можно самостоятельно ее создать, используя парочку маленьких трубочек. Они должны быть вложены друг в друга.

Повторно смазываем шпильку литолом и крепим мотор на площадке. Вращательными движениями сокращает длину спускового механизма до исходного положения. Далее уже всю поверхность внутреннего коллектора смазываем литолом и полностью складываем приводной механизм.

Если двигатель зафиксировать во внутренней части коллектора, тогда нужно его разместить на глубину 5-6 см. При этом желательно воспользоваться заглушкой, идентичной первой.

Проводку можно пропустить через отверстие, сделанное внизу коллектора. Главное, чтобы туда не попадала влага. Еще один участок для создания отверстия – сама заглушка. Независимо от выбранного метода рекомендуется установить сальниковые вводы.

Когда мы крепим мотор на площадке, мы должны приварить подшипник к ней. После этого обязательно следует убедиться в надежности и жесткости сооружения. А двигатель лучше оснастить защитным кожухом.

Когда все сделано, дело остается за малым – установить спусковые механизмы на необходимое место. В конце нужно соединить наконечники заглушек с крепежами на дверях и столбах. Для этого могут понадобиться метизы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
