Петли для гаражных ворот и их установка

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

  • сварные швы делаются непрерывными;
  • по возможности петли провариваются по всему периметру;
  • чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
  • при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

  1. На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
  2. В зазор помещают петлю;
  3. Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Навесы сначала прихватываются к створкам, а затем — к опорам

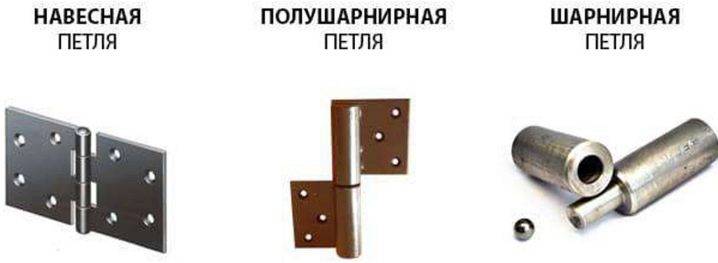

Виды воротных петель

Перед установкой открывающихся элементов для ворот надо разобраться с основными типами петель. Разновидности петельных изделий отличаются между собой материалом, из которого они сделаны, и формой. Также к отличительным особенностям можно отнести эксплуатационный срок и внешний вид.

Выделяют четыре вида петель, которые чаще всего используют при установке ворот гаражного помещения:

  • Цилиндрические. Такой тип прикрепляется к воротным створкам и столбам. Именно цилиндрические петли чаще всего закрепляют на воротах, так как они обеспечивают их плавное открытие. Конструкция состоит из штыря и металлического цилиндра, который на него надевается.
  • Усиленные модели. Изделия имеют прочные металлические подшипники, а также дополнительные железные пластины, которые делают петли в разы прочнее.
  • Сквозные. Их устанавливают в стойки и прикрепляют к ним болтами с гайками. Специалисты советуют пользоваться сквозными конструкциями, чтобы спрятать петли в опорах. Главным недостатком изделий сквозного типа считают сложность монтажа.
  • Трехсекционные. Считаются наиболее дорогими и надежными петлями, которые устанавливают для дополнительной защиты ворот от взлома.

Выбор механизма

Основные виды гаражных петель

Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.

В таблице представлены основные виды.

 Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже.
 Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки.
 Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот.
 Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм.
 Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие.
 Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим.

Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.

Почему шарнирные петли так хороши

Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:

  • Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
  • Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
  • Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
  • Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).

Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.

Цилиндрические гаражные петли разных размеров

Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:

  • Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
  • Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
  • В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).

Как приварить петли на дверь или калитку

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы – ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

  • определении и подборе вида петли,
  • определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

  • цилиндрические. Разновидностью этой группы является приварная каплевидная петля,
  • квадратные. Применяются крайне редко. В настоящее время практически не производятся,
  • шестигранные.

Основные виды приварных петель, различающихся по форме

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

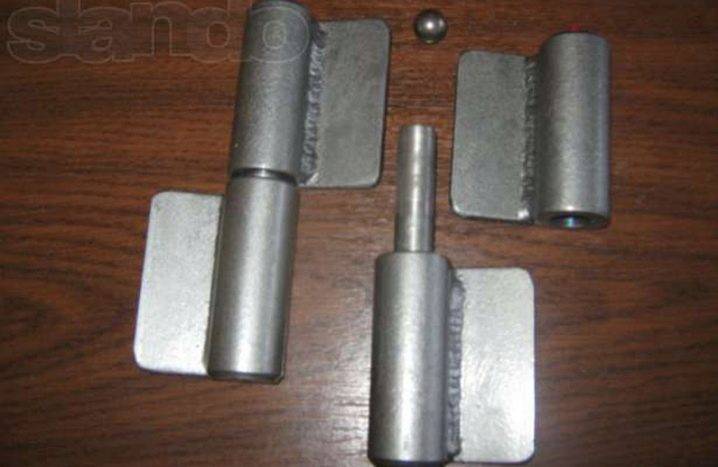

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

  1. подготовка оборудования и материалов, требующегося для работы,
  2. подготовка металлической поверхности для сварки,
  3. приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

  • петли, подобранные по всем правилам, указанным выше,
  • металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм,
  • электросварочный аппарат,
  • сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм,
  • щетка с металлической щетиной для предварительной очистки рабочей поверхности,
  • средства индивидуальной защиты мастера.

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

  • Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
  • Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
  • К установленным перемычкам привариваем наши петли.
  • Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

  1. Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
  2. Длительный срок службы, который на практике исчисляется многими десятилетиями.
  3. Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража

Устанавливаем петлю

Когда выполняется сборка мебели, то установить крепежные петли лучше всего предварительно на дверцы, а затем уже переходить к их монтажу на шкаф. Объясняется это тем, что дверка – это наиболее подвижное соединение, и правильно будет, если начать монтажные работы именно с этого элемента. Таким методом вы в значительной мере облегчите себе процесс сборки, если решите прикрутить дверцу к шкафу своими руками. При этом монтировать дверцу нужно таким образом, чтобы в процессе работы она была открыта на 45 градусов.

Прежде всего в круглое отверстие устанавливают петельную чашку, а далее необходимо скорректировать расположение петли по отношению к фасаду. Навесные дверки должны плотно примыкать к фасаду, но если во время установки не выполнить корректировку, то дверца начнет открываться, или ее размещение будет неровным. Следующим этапом, когда чашка будет установлена, потребуется закрепить дверку к шкафу:

  • проводится разметка отверстий для крепления монтажной планки;
  • монтажную планку закрепляют на местах с помощью мебельных шурупов;
  • приложить дверку к плоскости шкафа и соединить петлю;
  • закрепить все шурупы, затянуть их отверткой;
  • отрегулировать дверцу с помощью регулировочного винта и отвертки.

Такое расположение облегчает примерку и регулировку мебельных креплений.

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

  1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
  2. Из уголка отрезают с помощью болгарки заготовки по размерам.
  3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
  4. Прихватывают стыки изделия сваркой.
  5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
  6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Процесс сварки петель

Перед сваркой петли подготавливают, очищают от ржавчины и жира, смазывают солидолом или другим подобного рода смазывающим составом. Это поможет избежать спекания петель в ходе сварки изделий с основанием дверного полотна или ворот.

Теперь приходит пора разобраться с тем, как приварить каплевидные петли к основанию. Стоит сказать, что сначала фурнитура приваривается к полотну ворот, после этого – к опорным столбам. Этот процесс должен сопровождаться постоянным контролем качества швов, от состояния которых зависит надежность дальнейшей конструкции.

Приварив петли, обработайте поверхность с помощью болгарки, зачистив ее.

Каплевидная гаражная петля – современный вариант фурнитуры, использующийся для крепления на гаражные, входные двери, калитки и ворота. Каждый может столкнуться с необходимостью работы с такой деталью, потому стоит изучить хотя бы особенности таких изделий.

Тонкости установочных процедур

Для ворот гаража петли можно установить самостоятельно. Всего существует 3 способа крепления петель к воротам:

  1. При помощи сварки. Это наиболее надежный способ. Петля просто приваривается к створке и раме. Рекомендуется использовать усиление в виде пластин для повышения надежности крепления.
  2. Болтовым соединением. Применяется такой способ в случаях, если нет возможности воспользоваться сваркой или нет такой необходимости. Петли имеют несколько отверстий, через которые они крепятся к раме и створкам болтами. Как правильно приварить петли на гаражные ворота? С обратной стороны болты фиксируются гайками. Недостаток состоит в том, что головки болтов можно сбить зубилом или срезать.
  3. С использованием саморезов по металлу. Если створки изготовлены из тонкого металла, то допускается их крепление на саморезах по металлу. Такие саморезы оснащены сверлами, имеют шестигранные головки для удобства закручивания. В этом случае детали должны иметь лепестки с просверленными в них отверстиями.
  4. С использованием саморезов по дереву. Применяются исключительно в тех случаях, когда ворота деревянные.

Выбираем форму петель

Современные петли для ворот изготавливаются в различных форм-факторах, которые имеют как достоинства, так и недостатки. Можно классифицировать гаражную фурнитуру на три вида:

  • Цилиндрические. Наиболее распространенный выбор несмотря на свой довольно непривычный вид. Для установки таких петель необходимо использовать сварку, причем перед привариванием петель требуется приварить ушки для их надежного крепления.
  • Квадратные. Такие петли очень легко и надежно привариваются к основанию за счет большой площади контакта поверхностей благодаря своей квадратной форме.
  • Шестигранные. Петли, которые не нашли широкого применения на практике, однако их все же можно встретить в продаже. Мало чем отличаются от круглых, для их приваривания также потребуется заняться предварительным привариванием ушек для установки петель.

Петли разной формы

Каплевидные. Такая форма присуща только петлям с подшипником. Помимо эстетичного внешнего вида, данный тип отличает два неоспоримых достоинства – равномерный сварочный шов и удобство в установке, которые достигаются за счет особой формы.

Каплевидное сечение петли с подшипником

Петли-стрелы. Могут использоваться на как на воротах из дерева, так и на металлических изделиях. Особая форма позволяет петле иметь запас прочности, а также придает ей достаточно колоритный внешний вид.

Виды петель-стрел

Из представленных форм-факторов петель лучшим вариантом будет цилиндрическая гаражная петля с шариком. Несмотря на необходимость проведения дополнительных работ при монтаже, такие петли отличаются хорошими эксплуатационными характеристиками и надежностью.

Размеры гаражных петель

Задача крепежей– удержать навесные створки и обеспечить их правильное открывание. Чтобы они выполняли своё назначение в течение продолжительного срока, детали должны отвечать следующим требованиям ГОСТ:

  1. Важны фактором при выборе прикрепляющих элементов являются параметры большой металлоконструкции. Кроме этого, необходимо учитывать материалы, наполнители и добавочное оснащение ворот.

    Если общая масса перегородки составляет 200 кг, а толщина листа – более 4 мм, то для её сборки используют крепежи диаметром больше 20 мм.

  2. Чтобы блок выдержал единовременную ударную силу в 10 тонн, длина каждого комплектующего собранном виде должна быть не менее 200 мм. При этом величина окружности детали от 30 мм. Для частных гаражей применяют крепежи с показателями 14×90, 20×120, 20×150 и т. д. Маленькие модели устанавливают на калитки.

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

  1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
  2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
  3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Предъявляемые требования

Подразделение элементов обеспечивается по назначению и устройству:

  1. Если они изготовлены в виде цилиндра с опорными подшипниками, то крепить петли такой конструкции рекомендуется для поддержания веса среднего размера полотен. Их можно использовать, когда нагрузка не превышает 400 кг.
  2. При изготовлении усиленной фурнитуры применяют опорный подшипник, соединенный двумя пластинами. Такие элементы выдерживают 125–600 кг. В производстве используется высокопрочная легированная сталь с обработкой от ржавчины.
  3. Для облегченной нагрузки в пределах 200 кг. Фиксация осуществляется просверливанием отверстия в стойке для крепления завеса с использованием гаек.

Варианты крепления

Общие правила сварки

Перед осуществлением работ нужно подготовить рабочее место и инструменты. Во избежание травм при осуществлении сварки нужно придерживаться правил техники безопасности и избегать присутствия в рабочей зоне горючих материалов.

Для работы нам понадобятся следующие инструменты:

  • сварочный аппарат и электроды диаметром 3 мм;
  • рулетка;
  • строительный или лазерный уровень;
  • молоток;
  • средства защиты: маска и перчатки;
  • болгарка;
  • солидол, грунтовка, краска и кисти.

Также для работ нам понадобятся сами петли. Убедитесь, чтобы они были надлежащего качества, ведь даже при выполнении всех рекомендаций некачественные детали не смогут прослужить долго.

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

  • сварка – петли приваривают к полотну створок и раме гаражных ворот;
  • монтаж при помощи болтов – необходим для работ с древесиной;
  • крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

  • накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
  • сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;
  • цилиндрические – надо приваривать ушки для надежного крепежа; цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
  • цилиндрические с усилением – для полотна весом до 600 кг;
  • петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;
  • кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

  • цилиндрические – крепятся только сваркой;
  • шестигранные – также требуется приваривать ушки;
  • квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;
  • в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

  • для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
  • на стандартные металлические ворота нужно шарнир 35 мм;
  • тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

  • старые гаражи с проседающим или деформированным фундаментом;
  • неправильная геометрия проема ворот;
  • частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

Разновидности

По стандарту ГОСТ петли подразделяются на:

  1. Цилиндрические, имеющие опорный подшипник (или с эксцентриком);
  2. Цилиндрические, имеющие усиленную конструкцию;
  3. Сквозные;
  4. Скрытые;
  5. Трехсекционные накладные.

Цилиндрические оснащены шариком, или, по-другому, подшипником. Они хорошо подойдут для монтажа нетяжелых стандартизированных ворот. Но стоит запомнить, что нагрузка на все петли должна составлять не более 400 кг. Это максимально удерживаемый вес. Его нужно уточнять во время покупки, так как для каждого вида петель он свой

Поэтому важно обязательно знать этот показатель

Они стандартны как по форме, так и по внешнему виду и выглядят, как цилиндр, состоящий из двух частей. Соответственно, на одной части располагается штырь, который вставляется во вторую часть. Однако петли с опорными подшипниками оснащены еще и шариком. Этот шарик расположен во второй части, в которую вставляется штырь.

Шарик обеспечивает более плавную работу при большой нагрузке. К тому же в противоположной стороне от подшипника часто имеется специальное отверстие, закрывающееся заглушкой. При необходимости ее снимают и смазывают конструкцию. Также иногда встречаются модели, когда подшипник расположен по середине и две части как бы скользят по шарику, обеспечивая легкое открытие и закрытие створок. Минусом является сложность в смазывании, так как придется немного приподнимать створку.

Цилиндрические усиленные (с крыльями) петли выдерживают большую нагрузку, доходящую до 600 кг. От обычных цилиндрических их можно отличить по внешнему виду и наличию добавочных деталей (пластины крепления). Это позволяет принять каркасу, створке и воротным опорам вес всей конструкции равномерно. Крепятся они сваркой или прикручиваются саморезами и обеспечивают раскрытие в двух направлениях.

Изготавливаются они из более прочного металла и поэтому способны выдерживать большую нагрузку. К тому же стенки со стержнем более толстые, чем обычно, потому увеличена их несущая способность. Подшипники у таких моделей всегда маркируются.

Сквозные (навесные) крепления подходят в том случае, если нет возможности обеспечить сварочный или винтовой крепеж. Чтобы их прикрепить, придется просверлить опорную колонну ворот и воспользоваться саморезами или гайками. Однако петли отличаются небольшой массой максимально удерживаемого веса, доходящего только до 200 кг. Бывают правосторонними и левосторонними. Ими можно оснастить навесы.

Сквозные петли имеют стержень, проходящий насквозь. Самые простые конструкции подразделяются на три основных элемента: штырь, чтобы соединить две половинки, и две петли. В более сложных вариантах элементов может быть намного больше. Чтобы защитить штырь от вынимания снизу, устанавливают (приваривают или прикручивают) заглушку. Если ее нет, то сверху на штырь приваривают специальный ограничитель.

Накладные трехсекционные (магнитные) крепления целесообразны, если створки очень тяжелые.

Они подходят для ограждений и отличаются:

  1. Высокой износостойкостью и надежностью;
  2. Не дает полотну провиснуть, так как берут на себя практически всю нагрузку;
  3. Легко и без шума раскрываются и захлопываются;
  4. Самые защищенные от взлома из всех видов.

Их можно перепутать со сквозными, но относятся они к цилиндрическим. Посередине имеются два штыря, которые смотрят в разные стороны друг от друга. С двух сторон на них крепят пустые подшипники и приваривают.

Эти петли буквально прошли проверку временем, так как впервые эта конструкция была создана уже много сотен лет назад

В наши дни они привлекают внимание благодаря своему необычному и симпатичному дизайну. Бывают любой формы, выполняются в виде разных фигур

Выгоднее всего сочетаются со створками из дерева и металла.

Петли-стрелы бывают шарнирными и полушарнирными и подходят для достаточно увесистых и габаритных ворот.

Они могут быть:

Различия петель по форме:

  1. Цилиндрические. Фиксация петель очень плотная на любых воротах. Они имеют округлую форму и легко оборачиваются, ничего не задевая;
  2. Квадратные. Форма довольно специфичная, поэтому для монтажа требуется небольшой отступ от рамы. Фиксируются более надежно, мало заметны на полотне, имеют привлекательный вид;
  3. Шестигранные. Похожи на квадратные модели. Фиксируются примерно между цилиндрическими и квадратными, то есть они универсальны;
  4. Каплевидные. Подходят для деревянных и металлических ворот. Они очень устойчивые и отличаются высокой прочностью. И, ко всему прочему, достаточно привлекательны внешне.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
