Установка домофона на калитку: электромеханические замки

Как выбрать

У пользователя, принявшего решение установить на калитку домофон, есть два варианта решения проблемы:

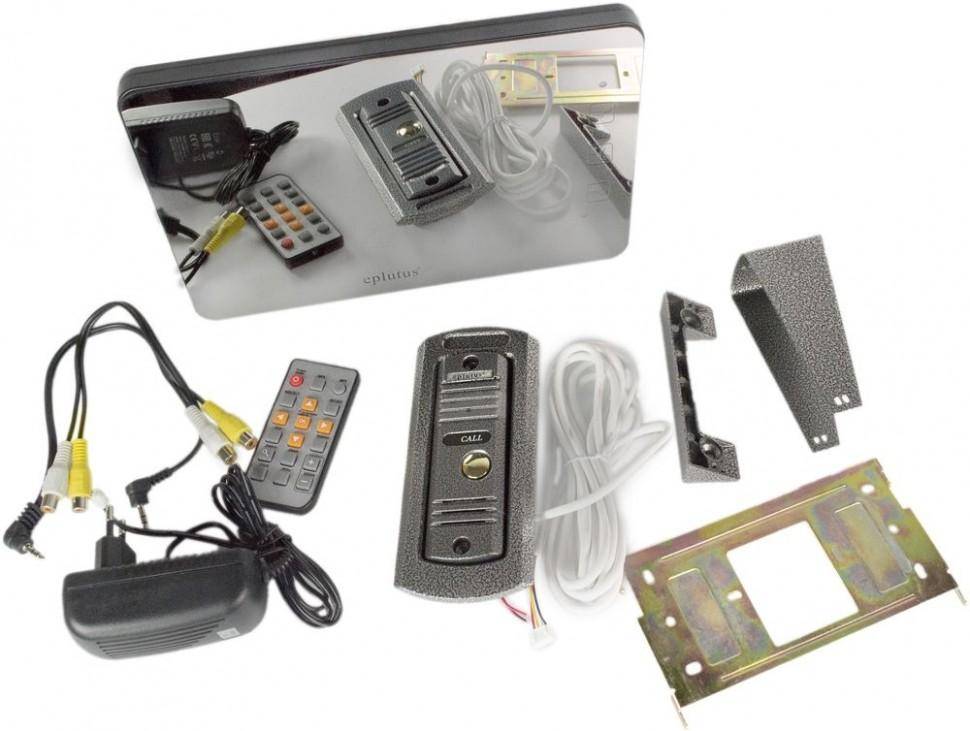

  • приобрести готовый комплект, в составе которого присутствуют все необходимые компоненты;
  • набрать комплект из отдельных устройств.

Видеодомофоны на калитку различают по числу субъектов, которые используют устройство

Первый вариант используется чаще всего, так как он позволяет сразу получить все необходимое для установки. Единственной проблемой здесь может стать цена вопроса — стоимость большинства готовых комплектов находится в диапазоне от 10 000 до 30 000 ₽, но есть и более дорогие варианты.

Однако специалисты рекомендуют собирать комплект по отдельности. Во-первых, это позволит выбрать некоторые компоненты исходя из собственных предпочтений и потребностей, а во-вторых — можно собрать систему не торопясь и не вкладывая сразу большую сумму денег.

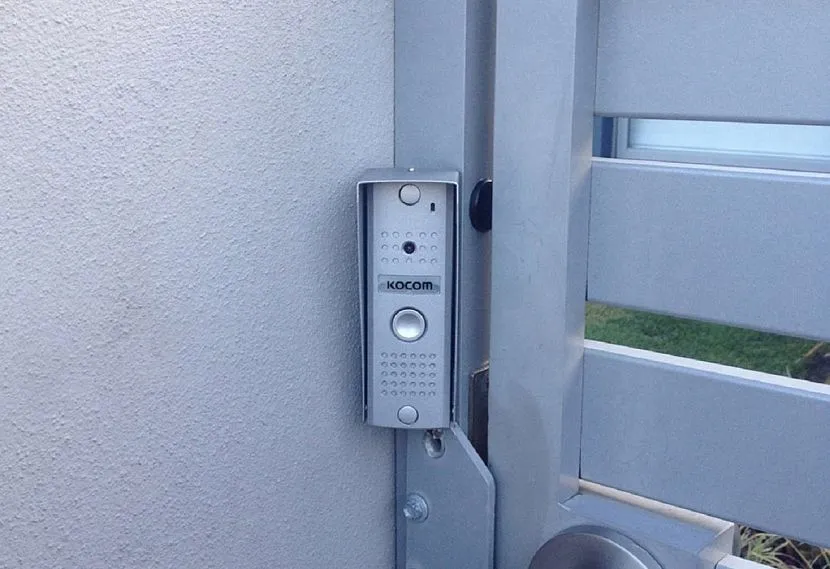

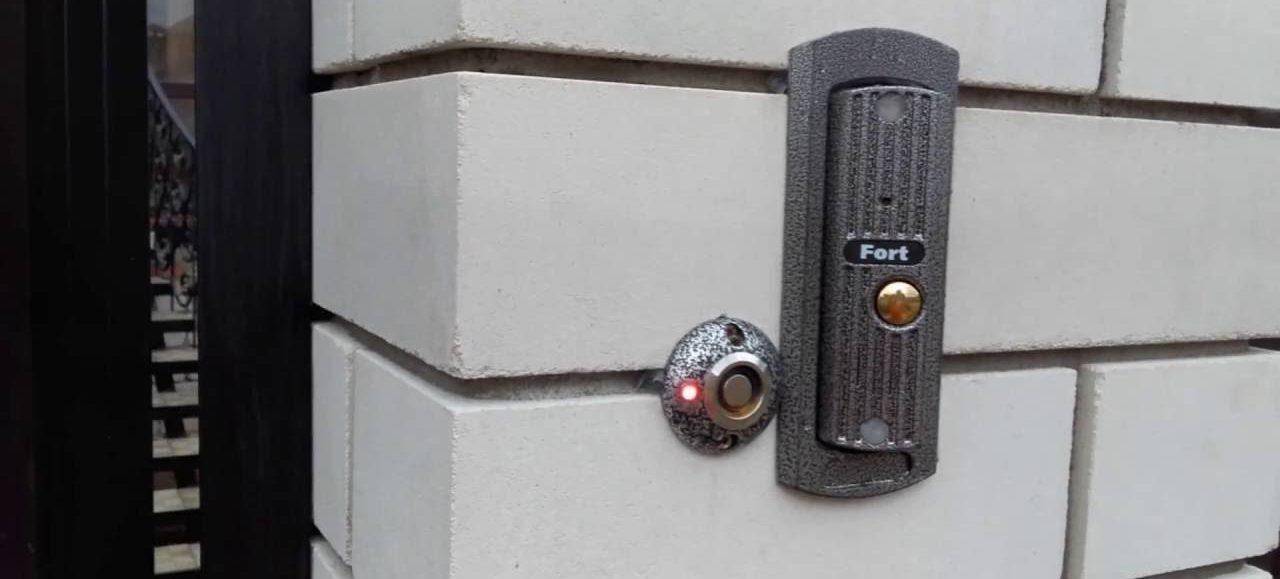

Одним из важнейших моментов является правильный выбор вызывной панели. Она находится на улице, что выдвигает к ее конструкции и качеству максимальные требования

Надо обратить внимание на материал и толщину панели, учесть ее рабочие характеристики. В первую очередь, необходимо посмотреть на тип защиты — он обозначается буквами IP и двумя цифрами

Первая обозначает степень защиты от пыли, вторая — от влаги. Для условий улицы подойдет тип IP55 и выше.

Пользователь может самостоятельно выбрать переговорную панель

Обратите внимание! Кроме этого, надо рассмотреть тип защиты от механических повреждений. Он обозначается буквами IK и одной цифрой — индексом

Для домофона на улице подойдет значение от 5 до 7 (всего существует 10 степеней защиты от повреждений).

Общение через видеодомофон

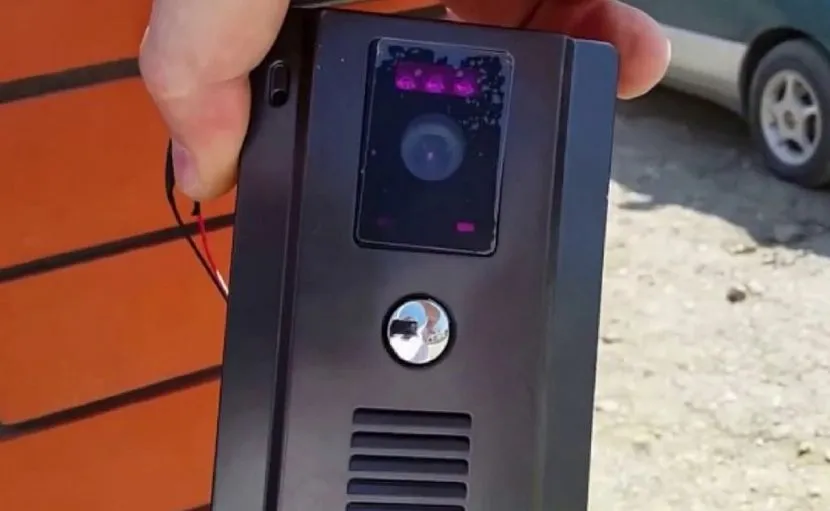

Если имеется видеокамера, необходимо проверить ее параметры. Минимальные показатели:

  • матрица — 0,3-1 Мп;
  • угол обзора — 70-90°;
  • инфракрасная подсветка зоны обзора до 1 м.

Выбирая замок, многие пользователи предпочитают электромагнитные модели. Однако специалисты рекомендуют предпочесть электромеханический замок. Его придется периодически смазывать, но наличие ригеля не позволит сорвать его, как это нередко делается с электромагнитными моделями.

KRF Fass steel

Дори-4

Atis lock SS CK

Atis Lock B

FZB AX071

VIRO V09 BS50мм

Кроме того, при внезапном отключении электропитания калитка останется закрытой, что очень важно — хозяев в этот момент может не оказаться дома, и злоумышленники получат возможность свободно проникнуть на частную территорию. При выборе охранного оборудования учитывают полезные критерии и популярность моделей

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Есть аккумуляторы автономного питания, но они способны решить вопрос только при кратковременном отключении — емкости аккумулятора редко хватает на пару часов (обычно от 15 до 30 минут)

Помимо инфракрасной, часто имеется и светодиодная подсветка, которая задействуется в ночное время. Она должна обеспечивать нормальную съемку на расстоянии 50 см от объектива (можно и больше, это минимальный показатель).

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

При выборе охранного оборудования учитывают полезные критерии и популярность моделей

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Есть аккумуляторы автономного питания, но они способны решить вопрос только при кратковременном отключении — емкости аккумулятора редко хватает на пару часов (обычно от 15 до 30 минут). Помимо инфракрасной, часто имеется и светодиодная подсветка, которая задействуется в ночное время. Она должна обеспечивать нормальную съемку на расстоянии 50 см от объектива (можно и больше, это минимальный показатель).

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Как установить домофон

Из-за большого количества комплектующих, несведущему человеку может показаться, что установить это все под силу только профессионалам. Однако, это не совсем так. Проделать всю работу по установке можно самостоятельно. Вот как это делается:

  1. Монитор устанавливается там, где будет производиться общение владельца с посетителем.

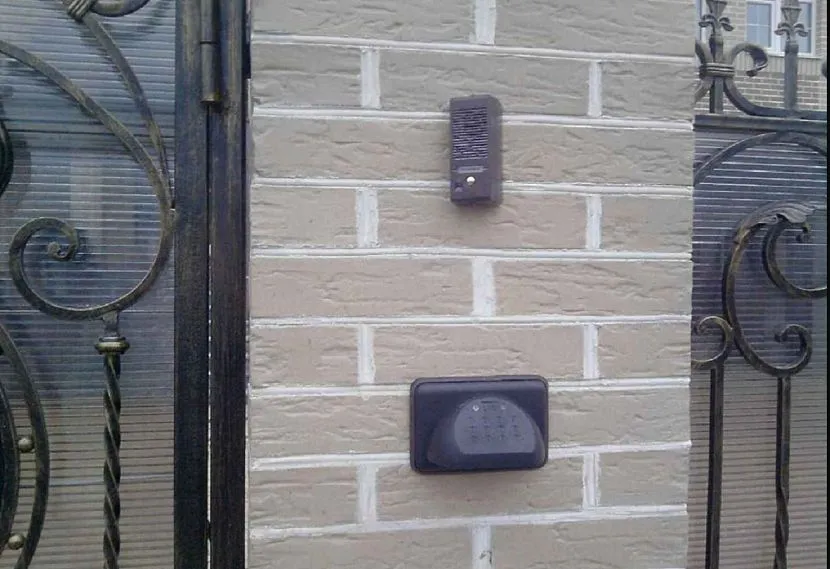

  2. Панель для вызова крепится снаружи.
  3. Прокладка кабеля.

На видео – установка комплекта видеодомофона с электромеханическим замком:

При размещении монитора обязательным условием должно быть расположение розетки рядом с ним. Это нужно для активации работы экранчика. Вызывная панель должна располагаться на уровне глаз владельца. Это примерно, в метрах 1,5 от земли.

Прокладка кабеля осуществляется двумя способами: под землей и на поверхности. При использовании второго варианта необходимо совершать данное действие на расстоянии 50 метров от уровня земли. Во втором варианте кабель необходимо обернуть кожухом, который защити его от механических повреждений. После этого, можно подключать все устройства к блоку. Про видеорегистратор с датчиком движения для дома читайте в этом материале.

Устройство и особенности подключения видеодомофона

Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

Видеодомофоны, в отличие от аудиотрубок, подключаются по четырёхпроводной схеме

Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

  1. Выбрать место для прокладки проводов и установки блока питания вместе с панелью до отделки прихожей, поскольку это позволит спрятать все элементы системы в стене.
  2. Предусмотреть монтаж резервного источника питания при отсутствии напряжения, что будет гарантировать автономную работу домофона при отключении электричества.
  3. Смонтировать вызывную панель и камеры на высоте 1, 6 – 1, 7 м в местах, где для просмотра изображения на домофоне не возникнет никаких преград.
  4. Проложить провода, воспользовавшись схемой, в которой применяется 4, а не 2 провода, как в случае с установкой аудиотрубки.
  5. Заключить провод, передающий картинку, в оплётку, чтобы снизить помехи от проходящих рядом жил. Для подключения видеодомофона можно использовать комбинированный кабель для систем видеонаблюдения марки КВК-П 2х0,75.

Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

Видео: монтаж домофона

https://youtube.com/watch?v=4ez0jo-wqrw

Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

  • Встроенная видеокамера;
  • Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
  • Элемент, управляющий замком;
  • Переговорные элементы: Динамик;
  • Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Как выбрать замок

Учитывайте несколько важных факторов:

Материал и толщина калитки

От этого зависит выбор врезного или накладного замка.
В какую сторону будет открываться створка.
Замки, которые работают только при постоянном напряжении, требуют установки отдельного блока питания.
Обращайте внимание на то, предназначено ли устройство для наружного применения. Уточняйте рабочий диапазон температур.
Лучший вариант – нержавеющий корпус

Прослужит в разы дольше.
Проверяйте целостность набора ключей. В комплекте должен идти электронный и механический.

Основные нюансы установки и подключения

Схема подключения электромагнитного механизма для запирания калитки

Рекомендуется, чтобы все работы с монтажом производили специализированные мастера, особенно, если замок будет управляться с домофона или открываться пультом. Однако, электрозамки на калитку могут устанавливаться и своими руками. При этом необходимо учитывать массу калитки, габариты и направление движения.

Своими руками можно без проблем установить наиболее простые модели, монтировать врезной замок гораздо сложнее.

Существует определенная схема выполнения работ:

  1. Запирающее устройство прикладывается к дверце. Лучше всего, когда оно будет расположено посередине. Таким образом, злоумышленники не смогут пробраться внутрь, если отогнут полотно калитки сверху или снизу. Необходимо следить за достаточностью длины засова для надежного закрытия.
  2. В местах, где потребуется сделать отверстия, делаются отметки.
  3. Далее высверливаются все необходимые отверстия, включая замочную скважину.
  4. Не затягивая до упора крепежи, устанавливается корпус без крышки.
  5. Проверяется возможность открытия и закрытия обычным ключом.
  6. Затем, необходимо просверлить с внешней стороны калитки отверстия, через которые будет закреплена панель вызова со встроенным считывателем данных.
  7. Изучив схемы и инструкции, нужно своими руками при помощи проводов соединить вызывную панель с замком.
  8. Далее вытягиваются провода к домофону, а также к блоку питания.
  9. В сети подключается блок, а также трубка.

Если же вы все-таки решились установить систему своими руками, то, кроме желания и терпения, понадобится еще и набор инструментов. В него должны входить:

  • дрель по металлу и сверла к ней;
  • так называемая болгарка;
  • напильники;
  • рулетки, линейки и другие приборы для измерения;
  • карандаши, ручки, маркеры;
  • кусачки и плоскогубцы;
  • набор отверток и другие.

Таким образом, процесс установки системы закрывания калитки своими руками состоит из нескольких этапов. В качестве подготовительного этапа выступает изучение места, где планируется установка, и возможные трудности при выполнении работ.

Далее, должен происходить процесс поиска и выбора всей системы с учетом полученной информации. Потом следует подбор инструмента и внедрение замочной конструкции. И в заключение происходит монтаж всех электронных коммуникаций.

Выполнив все описанные в статье работы и получив готовый результат, вы можете быть уверены в том, что дом теперь находится под надежной защитой, а непрошеные гости так и не перешагнут через его порог.

Лучшие модели

На рынке имеется огромный выбор домофонов. Несколько наиболее популярных моделей:

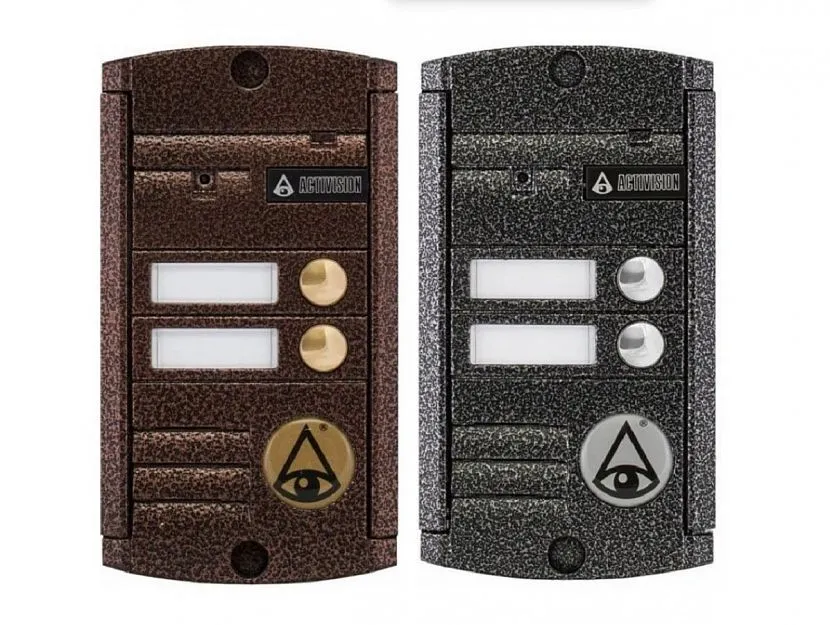

Activision AVC-305 PAL. Это накладная вызывная панель, оснащенная видеокамерой с разрешением 600 ТВЛ. Угол обзора — 70° (по горизонтали) и 55° (по вертикали). Чувствительность камеры — 0,1 люкс, подключение стандартное, 4-х проводное;

Falcon Eye FE-611. Вызывная панель всепогодного типа, с разрешением 600 ТВЛ и чувствительностью 0,1 Лк. Угол обзора — 60° по горизонтали. Прочный корпус изготовлен из нержавеющей стали, есть ИК подсветка (1,5 м). Класс защиты — IP66;

  • EP-2297. Цветной 8” монитор для видеодомофона. При нажатии кнопки вызова автоматически делается фото посетителя с датой и временем визита. Оснащен картой памяти на 32 Гб. Обеспечивает двухстороннюю аудио-видеосвязь;

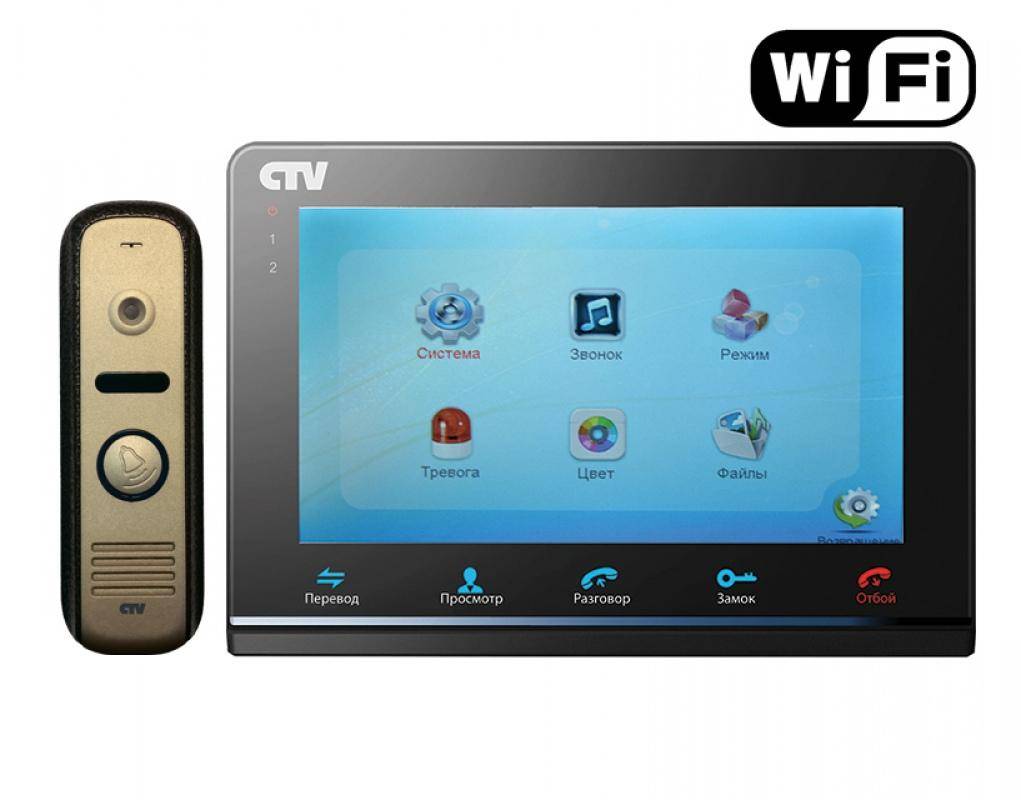

  • CTV-2700IP B. Комплект беспроводного домофона. Включает вызывную панель и дисплей, Wi-Fi модуль, электрозамок и другие необходимые компоненты. Способен выполнять все функции, свойственные современным моделям видеодомофонов;

Tantos iPanel. Вызывная панель, оснащенная камерой высокого разрешения (800 ТВЛ). Чувствительность — 0,1 Лк, угол обзора — 60°. Стандартная 4-хпроводная линия подключения.

Приведенные примеры не являются единственно возможными вариантами. Ассортимент специализированных магазинов весьма широк и постоянно пополняется, что позволяет выбрать модель на самый взыскательный вкус.

Домофон с замком на калитку — важный и надежный элемент для безопасности дома

Плюсы и минусы

Преимущества электромеханических замков на калитку в том, что:

  1. Механизм надежен. Сложно взломать и открыть, даже если произошло обесточивание системы.
  2. Установить его можно самому.
  3. Замок хорошо комбинируется с домофоном, видеонаблюдением. Позволяет открыть дверь дистанционно, из дома.
  4. Его допускается ставить на калитку из многих материалов (профнастила, ковки, евроштакетника, дерева).
  5. Замок служит долго. Для использования при отсутствии электропитания не сложно подключить аккумуляторную батарею.
  6. Дверь можно заблокировать изнутри.

Но и недостатков достаточно:

  1. Есть риск порчи одежды, имущества проходящих мимо жильцов об выступающий ригель калитки.
  2. Считается, что электромеханические замки быстрее ломаются. Для повышения безопасности рекомендуется рядом ставить обычный механический.
  3. Большинство моделей плохо переносят влагу и перепады температур.
  4. При неаккуратном закрытии входной двери двойной ригель получает сильную нагрузку, удар, из-за чего быстрее ломается.
  5. Стоят такие замки много.
  6. Использование электрического питания влечет за собой дополнительные расходы.

Подготовка к работе

В среднем процесс установки занимает от 60 до 100 минут. Главное, не торопиться, чтобы сделать все правильно и качественно. Врезной замок монтировать сложнее, но при умении пользоваться болгаркой все должно получиться.

Несколько требований к монтажу

Полезные рекомендации по выполнению работ:

  1. При монтаже электромеханического замка винты подтягивают плотно, иначе удары при захлопывании полотна быстро разболтают их. В дальнейшем это станет причиной повторного монтажа.
  2. После установки устройство обычно тестируют. При обнаружении признаков нестабильной работы или заклинивания замка его снимают, заново начинают установку согласно всем требованиям.
  3. Если работа выполнена правильно, но запорное устройство все равно не работает, следует обратиться к профессионалам. Это гарантировано принесет положительный результат.

Важно: Неправильный монтаж устройства может навредить его функциональности

Необходимые инструменты и материалы

Для установки электромеханического запорного устройства понадобятся следующие инструменты и расходники:

  • дрель, буры;
  • пассатижи;
  • отвертка;
  • набор гаечных ключей;
  • изолирующие средства;
  • болгарка;
  • хомуты для работы с кабелем;
  • металлическая проволока (диаметром 3-4 мм).

Принцип работы

Механизм работает благодаря возводящему ригелю, контактирующем со спиральной пружиной. Чтобы удержать калитку закрытой, ригелю нужно войти в ответную часть. Если механизм оснащен соленоидом, то из-за напряжения пружинный фиксатор сбросится. Когда ригель входит в замок, калитку можно открыть. Если ее закрыть, механизм захлопнется.

Чаще всего для открытия ЭЗ нужно надавить на кнопку. Чтобы сделать пользование механизмом более удобным, многие владельцы оснащают его системой дистанционного управления. Это позволяет открывать калитку и активировать механизм сигналом из пульта управления. Такая функция особенно удобна для владельцев автомобилей: чтобы постоянно не выходить из машины, достаточно просто нажать на кнопку пульта, чтобы ворота начали открываться.

Согласно принципу действия ЭМЗ бывает:

  • моторным. Такая модель оснащена миниатюрным электродвигателем. У некоторых ЭМЗ бывает несколько ригелей. К примеру, днем можно использовать один, а ночью два и больше ригелей. Эта особенность делает модель очень безопасной;
  • с электрозащелкой. После разблокирования фиксатора механизм срабатывает под действием напряжения;
  • соленоидным. Чтобы ригель начал двигаться, на него нужно воздействовать магнитным полем. По-другому калитка не откроется;
  • электроблокирующим. Замок начинает работать под воздействием магнитной карты или специального ключа.

Проведение монтажа

Главная проблема заключается в том, что большинство людей не знают как подключить электрозамок на калитке. На самом деле, это не так уж сложно, как кажется на первый взгляд. В инструкции к изделию подробно изложен процесс установки замка, а также схема подключения домофона на калитку.

Последовательность действий:

Электрозамковый механизм нужно установить на калитке. Для этого замок прикладывают к поверхности, где он будет закреплен, и маркером наносят ориентир для просверливания отверстий.
При помощи дрели высверливают отверстия нужного размера, и крепежными элементами крепят замок.
Для установки замка внутреннего типа, в калитке необходимо сделать выемку подходящего диаметра. Для этого понадобится болгарка.
Высверливается отверстие для замочного ригеля. Шурупами закрепляется ответная планка

Очень важно, чтобы она была расположена четко напротив замка.

Общие сведения

Механизм

Сложность заключается в том, что когда нужно подключить электромеханический замок для калитки, часто еще требуется дополнительно подключить домофон, видеодомофон, сигнализацию, панель с кнопками и др.

Типы электромеханических замков

Накладные. Внешне не отличим от простого накладного замка. В случае неожиданного отключения электричества, наружное размещение замка позволит без особого труда открыть калитку. Внутри тоже предусмотрен механический элемент для принудительного открытия, поэтому вам не стоит беспокоиться, что створка будет заблокирована в запертом положении.
При наличии электромеханического замка калитка открывается как наружу, так и внутрь — для этого выбирается соответствующая модификация

Помимо этого, обратите внимание на расположение корпуса замка, ведь они отличаются для право- и левосторонних створок.

Врезные. Такие электромеханические замки устанавливаются и на входные двери, и на ворота

Усовершенствованные модели оснащаются дополнительными засовами (вертикальными ригелями), а также связываются с домофонами. Подобный замок будет подходящим для ворот из профилированного листа (профнастил).

Для того, чтобы открыть/закрыть калитку, используются специальные электронные ключи или магнитные карточки. Часто считывают код с отпечатка пальцев или таблетки. Они бывают разных типов. Есть несколько моделей, на которые команда “открыть/закрыть” подается удаленно.

Электромеханический замок на уличную калитку имеет отличительную особенность. Для его блокировки существует соленоид или возводящий ригель. Дополнительная система безопасности подключается отдельно. Комплект электромеханического замка на калитку предполагает наличие набора ключей, ответной детали, замкового цилиндра и металлического корпуса.

Как работает электромеханический замок на калитку?

Принцип работы такого замка основывается на воздействии возводящего ригеля, имеющего контакт с пружиной спирали. Чтобы дверь осталась закрытой, ригель входит в ответную часть. Если же замок имеет соленоид, произойдет напряжение и пружинный фиксатор сбросится. Ригель входит в замок и дверь раскрывается. Если калитка захлопнется, то замок вновь закроется. Обычно подобные замки открываются нажатием кнопки.

В то же время существует возможность обычной механической разблокировки замка с предоставленными в комплекте ключами

Это особенно важно, когда срочно надо выйти из дома или, наоборот, зайти, а электроэнергия отключена

Помимо размещения, электромеханические замки на калитку классифицируются также в соответствии с принципом работы. В зависимости от принципа блокировки  механического засова, устройства подразделяют на:

Моторные. В подобном замке находится миниатюрный электродвигатель (на 24 В). В силу того, что защелка в закрытом положении находится постоянно под давлением, отжать ригель не предоставляется невозможно. Имеются модели, которые позволяют выбирать количество ригелей. Например, в течение дня используется один ригель, а в ночном режиме запирается на два и более. Это значительно повышает безопасность. Моторные замки несложно установить на ворота самостоятельно.

Электрозащелки. Считаются практически идеальными электромеханическими замками на калитку. Фиксатор разблокируется, как только подадут напряжение от контролера, и защелка откроется одним поворотом ручки. Эта вполне удобная конструкция, т.к. при желании можно оставлять калитку приоткрытой.

Электроблокирующие. Такие типы замка предполагают наличие магнитной карточки или специального ключа. В закрытом положении защелка входит в паз на запорной планке и створка фиксируется. При желании открыть калитку, нужно подать электропитание. В этом случае фиксатор пружины сбросится и защелка зайдет обратно в корпус.

Соленоидные. Еще одна разновидность замков, где движение ригеля осуществляется под воздействием магнитного поля. Открыть калитку иначе невозможно

Поэтому всегда важно помнить о наличии тока в сети.

Важно знать! Модели с электронной блокировкой оснащены достаточно мощными запорными пружинами, потому ригели укомплектовываются твердосплавной изностойкой насадкой

Комплектация

Домофон состоит из нескольких элементов:

  • монитор приема звонка;
  • прибор-контроллер;
  • вызывная панель;
  • устройство для считывания кодов ключей;
  • кабель, через который будет осуществляться подключение к видеодомофону;
  • дверной замок (электромеханический либо электромагнитный);
  • блок питания системы.

Это стандартный перечень. Однако в зависимости от разновидностей домофонов их комплектация будет меняться.

  • Аудиодомофоны. Самый простой, дешевый и распространенный тип такого оборудования. Устройство обычно состоит из 2 блоков: внутреннего – для ответа и внешнего – для вызова.
  • Видеодомофоны. Имеют блок внешнего типа, оснащенный видеокамерой слежения и подсветкой. Также имеют в своей комплектации монитор.

Кроме того, такие устройства часто оснащаются автоответчиком. Бывают устройства с датчиком движения. Некоторые модели оснащаются еще и блоком памяти, то есть они имеют функцию записи.

Пошаговая инструкция

Место для замка вначале отмечают маркером, затем механизм закрепляется болтами

Сделать монтаж замка на ворота своими руками можно, следуя несложной пошаговой инструкции:

На высоте около 1 м от земли необходимо сделать разметку под корпус. Приложив замок к профилю, отмечают нижний и верхний край, боковые стороны. В углах отмеченного прямоугольника высверливают отверстия. Так легче работать болгаркой, не повредив лишний металл. Углошлифовальной машинкой делают отверстие-паз в профильной трубе. Углы дотачивают напильником. Перед работой желательно демонтировать профлист, чтобы не повредить защитный слой и для удобства работы. Вставляют в паз замок и отмечают места крепления. Высверливают отверстие на 0,3 мм меньше диаметра крепёжного самореза. Другой вариант — нарезают резьбу для винтов. Прикладывая корпус замка к профилю, отмечают места для секретного механизма или прорези для ключа. Просверливают отверстия необходимого диаметра, или прорезают замочную скважину для сувальдных или реечных ключей

Важно предварительно изучить подробную инструкцию производителя. В ней часто находится шаблон, который помогает сделать разметку

Крепят замок, при необходимости устанавливают цилиндровый механизм. Закрыв калитку, отмечают места куда будет входить засов на косяке двери. Вырезают пазы, проверяют, чтобы засовы при закрывании свободно заходили в отверстия

Напильником добиваются точности совпадения. Устанавливают декоративную планку на косяк калитки. Сделав замеры, вырезают пластины для изготовления защитного кожуха. Пластины приваривают, предварительно сняв замок, обязательно защитив или сняв профлист. Для калиток, обрамлённых евроштакетником, корпус защищают со всех сторон. После сварки кожух и профильную трубу красят, чтобы предотвратить коррозию. После установки всех элементов проводят монтаж декоративных элементов со стороны двора и улицы.

Установка домофонов на калитку

Для установки домофона на калитку необходимо подготовить несколько инструментов и материалов, а также ознакомиться со схемой подключения. Готовые схемы можно найти в свободном доступе.

Материалы и выбор кабеля

Для монтажа домофона используют такие инструменты:

  1. Острый нож.
  2. Перфоратор и буры.
  3. Шуруповерт.
  4. Болгарку.
  5. Плоскогубцы.
  6. Молоток.
  7. Шпатель и резервуар для замеса рабочей смеси.

Также для сборки потребуются кабеля для электропитания, витая пара, несколько розеток, выключатель автомат, дюбель-гвозди и саморезы, изолента, комплект защитной одежды и прочие сопутствующие аксессуары.

Монтаж кабеля для видеодомофона

Монтер кабеля — можно вызвать специалистов

По умолчанию вызывную панель размещают на заборе со стороны замка, а не петель калитки. К этому участку нужно прокопать траншею, в которой будет закопан кабель для питания и связи.

Кабель лучше всего прятать в специальный кабель-канал, который защитит от различных повреждений и сможет

Для чего нужен БУЗ

Элемент генерирует мощный импульс, который требуется для открывания электромеханического замка. БУЗ используется при нехватке мощности у блока питания или домофона для предоставления доступа в помещение.

Уход и обслуживание

Ввиду того, что замок на калитке открыт всем атмосферным воздействиям его необходимо прикрыть от осадков козырьком. Или поместить во влагозащищенный корпус. Для защиты от атмосферных осадков изготавливаются полимерные и металлические защитные кожухи.

Все подвижные элементы можно смазать во время установки, но так, чтобы смазочный материал не попадал на электрические компоненты и поверхность ригелей. Однако не каждый механизм нуждается в смазке. Ее допустимость и необходимость следует уточнять у реализаторов.

Механизм замка под козырьком или защитным кожухом рекомендуется осматривать не реже двух раз в год. Модели, работающие на индивидуальных элементах питания, требуют периодической замены батареек или аккумуляторов соответсвующего типа. Об этом они сообщают характерными звуковыми сигналами. Замена смазки производится тогда, когда предыдущая исчерпала свой ресурс, и замок стал работать нестабильно.

Таким образом, электромеханические замки – удобный и современный способ управления отпиранием и запиранием двери с применением современных технологий. Они хорошо интегрируются в системы безопасности и не менее хорошо работают в качестве обособленных устройств. Особенно, если выбирать качественные изделия, зарекомендовавшие себя «на деле».

Как подключить

Для подключения следует использовать следующую последовательность:

  1. Подключение панели и замка.
  2. Замок подключается к блоку питания.
  3. Подключение монитора к вызывной панели.
  4. Подключение монитора к розетке.
  5. Включение блока питания.

На видео – подключение электромеханического замка к видеодомофону:

С помощью трех проводов необходимо подключить к панели для вызова электромеханический замок. Делать это необходимо только так, как указано в приложенной к комплекту инструкции. Читайте про беспроводные видеокамеры.

На видео – схема подключения видеодомофона с электромеханическим замком:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
