Как сделать металлический гараж своими руками, правила постройки, расчеты и чертежи

Поэтапная инструкция возведения металлического гаража

Сделать металлический гараж собственными силами не так-то уж и сложно. В первую очередь необходимо начертить либо выбрать на одном из бесплатных интернет-порталах несколько планов будущей гаражной конструкции.

На данном этапе следует проверить наличие корректных габаритов, правильное обозначение площади помещения и наличие на чертеже узлов соединения сооружения.

По размерам: необходимо отталкиваться от назначения возводимой конструкции. Если это будет исключительно место для хранения автомобиля, то за основу по ширине берем авто с открытыми дверями.

В том случае, если гараж возводится и для обслуживания авто в том числе, то следует расширить все габариты помещения таким образом, чтобы в нем помещалось не только транспортное средство, но и оборудование, необходимое для его обслуживания.

Также имеет смысл в данном случае продумать и зону отдыха, где будет возможность немного передохнуть в процессе работы.

В конечном счете, останется только определиться с местом под будущую постройку и можно переходить к этапу формирования бетонного основания.

Характеристики и комплектация

В каталоге нашего завода представлено несколько типовых проектов быстровозводимых гаражей. Основу несущего каркаса составляют ЛСТК, которые изготавливаются на современном оборудовании и гарантируют прочность здания при небольшом весе и разумных расходах на строительство. Клиентам предлагается выбрать один из двух вариантов комплектации. Комплект конструкций сборного металлического гаража холодного типа включает в себя:

  • каркас из ЛСТК;
  • стеновые и кровельные ограждающие конструкции, изготовленные из окрашенного профлиста;
  • подшив потолка и подбой, выполненный из аналогичного материала;
  • крепежные и доборные элементы, наличие которых требуется для осуществления монтажа.

Комплектация теплого металлического гаража для автомобилей дополняется утеплителем для стен и крыши либо поставляемыми вместо крашеного профлиста готовыми сэндвич-панелями

Важной особенностью предлагаемых типовых проектов выступает наличие в здании вспомогательных помещений в виде жилой мансарды или бассейна, а также возможность размещения одного или двух транспортных средств

Преимущества и недостатки

Особенности монтажа металлоконструкции гаража заключаются в соблюдении условия обеспечения жесткости: нужен каркас и обшивка. Остов изготавливается из прокатного профиля достаточного сечения – это основа сооружения. Зато стены и потолок в гараже можно создать из сравнительно тонкого по конструкции листа.

Главные достоинства состоят в следующем:

  • небольшой вес конструкций;
  • легкость сборки, монтажа;
  • малая стоимость материалов, работ;
  • отсутствие необходимости устройства капитального фундамента.

Вроде бы сооружение из металла удовлетворяет главным требованиям заказчика – скорость возведения, прочность, низкие затраты на монтаж конструкций и комплектующие. Но есть и минусы. Стальные конструкции не очень устойчивы к коррозионному износу, нуждаются в уходе и обслуживании. Такой гараж «гремит», зимой в нем ощутимо холодно, его придется утеплять и обесшумливать дополнительно.

Полноценную электропроводку в сооружении проложить тоже нельзя. А еще металлические конструкции гаража относятся к трудносгораемым, но все-таки подверженным действию огня.

Как утеплить металлический гараж

Многие владельцы металлических гаражей задаются вопросом о целесообразности утепления такого строения. Специалисты утверждают, что это дело сугубо добровольное, но при отсутствии какого-либо утепления на стенках гаража обязательно будет образовываться конденсат, который разрушает металл.

Самый простой способ утепления металлического гаража, которым большинство владельцев подобных строений и пользуются – монтаж пенополистирольных плит на внутреннюю сторону вертикальных металлических стоек. Под эти плиты можно проложить минеральную вату и будет вполне теплый гараж. Но есть у этого метода утепления металлического гаража и один существенный недостаток – пенополистирол относится к категории горючих материалов, а гараж не то место, где стоит игнорировать этот момент.

Специалисты рекомендуют между вертикальными металлическими стойками проложить плиты минеральной ваты, затем – слой пароизоляции, а сверху закрыть все плитами ОСБ или полотнами ДВП/ДСП.

Изготовление металлического гаража – дело не сложное, с такой работой справится даже далекий от строительного процесса человек

Сэндвич-панели

Если стоит задача построить гараж буквально за неделю, то лучшего решения, чем сэндвич-панели не найти. Это многослойный материал, состоящий из слоя утеплителя, который с обеих сторон прикрыт металлом, пластиком, гипсокартоном или OSB-плитой. Для гаража используют металлические панели. В качестве утеплителя выступает пенопласт, минеральная вата, пенополиуретан. Для гаража лучше брать панели, утепленные пенополиуретаном, который обладает минимальным коэффициентом теплопроводности, не боится влаги и способен к самозатуханию. Также можно остановиться на изделиях с минеральной ватой – она не поддерживает горение, но гигроскопична. Пенопласт не боится воды, но горит и может стать пристанищем для грызунов.

Плюсы:

  • высокая скорость строительства – гараж может быть готов уже через 3-5 дней;
  • относительно невысокая стоимость, особенно если сравнивать с кирпичом;
  • высокий уровень теплоизоляции, возможность обойтись без отопления;
  • простота возведения, возможность проводить работы даже зимой;
  • можно обустроить облегченный фундамент, так как сэндвич-панели достаточно легкие;
  • при необходимости такой гараж можно разобрать и собрать на новом месте;
  • отличный внешний вид, нет необходимости в дополнительной отделке.

Минусы:

  • некоторые утеплители не имеют достаточной пожаробезопасности;
  • необходимость квалификации для правильной установки панелей, иначе могут возникнуть щели, в которые постоянно будет задувать холодный воздух;
  • невысокая прочность: если для региона характерны частые ураганные ветры, землетрясения и сильные дожди с градом, лучше выбрать другой материал;
  • при постоянном воздействии прямых солнечных лучей и резких перепадах температуры есть вероятность деформации, что может привести к разгерметизации стыков;
  • невозможность крепить на стены шкафы и полки – все будет монтироваться на пол.

Да, недостатков немало, но для многих автовладельцев они не становятся значительными, потому сэндвич-панели широко применяются в гаражном строительстве.

Наличие смотровой ямы

Рассмотрим, как сделать гараж своими руками с подвалом: нужно углубиться ниже уровня пола на 2 метра, обшить стены и пол досками, установить вдоль стен стеллажи для домашних консервов, накрыть подпол прочной кровлей, выдерживающей массу автомобиля, оставив по центру прямоугольное окно, которое будет использоваться в качестве смотровой ямы.

Если хранение картошки и консервированных помидоров не входит в планы, можно обустроить настоящую смотровую яму минимальных размеров. Решить, нужна ли яма, либо можно будет обойтись самодельной эстакадой, нужно перед началом строительства, поскольку позже придётся вскрывать бетонный пол.

Фундамент

Фундамент под гараж Считается, что металлический гараж – это легкая конструкция, под которую требуется чисто символический фундамент (только по периметру заглубив его всего на 20-25 см и примерно такой же ширины). Другой вариант – залить проармированную сеткой бетонную плиту, которая одновременно будет являться и фундаментом и черновым полом, или положить на землю заводские плиты перекрытий.

Однако в любом случае следует соблюдать следующие условия:

  • верх фундамента или плиты-основания должен быть на 15-20 см выше уровня земли, чтобы не затекала во время дождя или таяния снега вода;
  • поверхность фундамента или плиты должна быть строго горизонтальной;
  • по углам фундамента или сплошной плиты следует обязательно забетонировать небольшие отрезки арматуры, к которым в дальнейшем будет приварен каркас.

Возведение фундамента под гараж

Прочное основание конструкции – залог успеха. Ошибочно полагать, что для облегченного гаража фундамент не нужен. Это не так. Для металлоконструкций применяют монолитную железобетонную плиту (иногда ленточный фундамент).

До начала работ нулевого цикла определяют глубину промерзания грунта, расположение водоносных горизонтов. Желательно, чтобы место будущего строительства не было заболоченным, с плохим водоотводом. Когда вырыт котлован, выполняется устройство песчаной подушки и щебеночной подготовки, а уже поверх них устраивают фундамент. Не забывают и про гидроизоляцию – она защитит основание от разрушения.

Изготовление плитного фундамента

Котлован вырыт, отсыпан и уплотнен щебень, можно приступать к закладке плиты. Сначала выставляется опалубка: для нее используются прочные, без дефектов, сосновые доски, плотно подогнанные в «коробку» без зазоров и щелей. Далее укладывается армокаркас. Это стержни заранее определенного диаметра, размещенные крест-накрест с шагом 100-150 миллиметров и перевязанные проволокой (готовая сварная сетка).

Очень важно, чтобы между каркасом и днищем плиты был зазор, образующий защитный слой бетона. Смесь для фундамента гаража готовят самостоятельно или заказывают на заводе, здесь важен фактор минимизации затрат. Но в первом случае понадобится приобрести щебень, цемент, песок, а потом приготовить бетон по всем законам, дозируя воду

Но в первом случае понадобится приобрести щебень, цемент, песок, а потом приготовить бетон по всем законам, дозируя воду.

А в последней ситуации бетоновоз доставит смесь с требуемыми характеристиками, гарантированного качества.

Изготовление ленточного фундамента

Более «дешевый» вариант создания основания гаража. Широко применяется в массовом строительстве, в сборном виде, допускается использовать его и в частном. Если выбрать такую схему, понадобится использовать дорогостоящую технику для монтажа, что в итоге повлияет на общую стоимость строительства гаража.

Возможно изготовить (залить) фундамент по месту. Для этого по периметру гаража роют траншею шириной 500-600 миллиметров и такой же глубины, точно по контуру его стен и перегородок. Затем укладывается арматура и заливается бетон. В отличие от плитного типа, расход металла и бетонной смеси будет меньше. Необходимо предусмотреть посадочные места (анкера) для монтажа металлокаркаса.

Строительство гаража из бруса своими руками

Теперь разберем перечисленные этапы подробнее. Наш пример — постройка гаража из бруса на столбчатом фундаменте с деревянным полом.

Фундамент

Перед возведением фундамента необходимо определиться с площадкой, отмерить необходимые размеры и снять часть грунта. Площадку для гаража выравнить. Затем при помощи бечевки и колышков надо провести разметку мест установки всех столбов фундамента.

Столбы ставятся по углам гаража, а также вдоль каждой стены и посередине. Для стандартного гаража понадобится четыре столба по углам, а также по два столба вдоль длинных стен, по одному — вдоль коротких, два посередине.

В том месте, где будет столбчатый фундамент, насыпается песчаная подушка не менее 25 см толщиной. Если грунт пучинистый, то все 40 см. Песок поливается водой, трамбуется, на него укладывается рубероид.

Затем ставятся столбы из кирпича или блоков, они соединяются при помощи раствора цемента. Нужный размер определяется при помощи той же натянутой для разметки бечевки. По столбам проходятся битумной мастикой для гидроизоляции, укладываются два слоя рубероида.

Стены

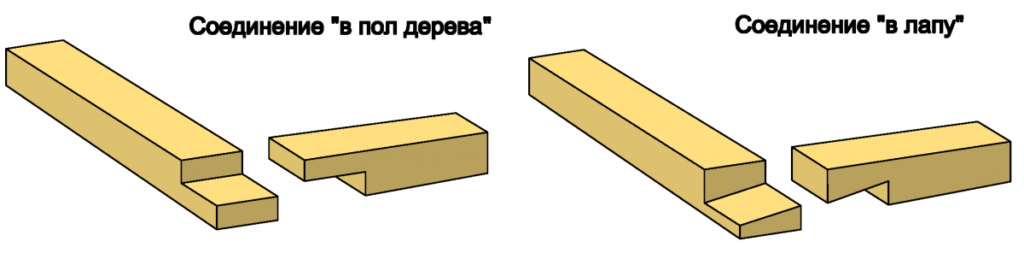

После того, как все просохнет, фундамент окончательно застынет, на столбы укладывается нижний брус, он называется закладным. Если вы приобрели готовое для сборки строение, срубы уже подогнаны. Если же брус обычный, то придется изучить подходящие способы соединения. Например, считается, что подходит для небольшого строения соединения «в полдерева», «в лапу» и другие. Наиболее популярные соединения бруса есть на картинке.

После установки закладного бруса, нижней обвязки, необходимо врезать перекрытия пола будущего гаража. Их делают при помощи бруска или доски размером 40 мм, которая уложена на торец. Для гаража необходимо выбирать минимально возможное расстояние между лагами, то есть полметра. В процессе врезки дерево необходимо пропитать антисептической жидкостью.

Затем укладываются новые ряды бруса, используя то же соединение, что выбрано для нижней обвязки. Ряды бруса соединяют специальным клином, нагелем. Для этого оба бруса просверливаются до совпадения отверстий, в них забивается клин из твердой древесины. Требуется соблюдать правило установки нагелей — клин должен быть забит в брус глубоко, утоплен на пару сантиметров, иначе могут образоваться щели во время усыхания дерева.

Крыша

Когда стены возведены, то приступают к сооружению стопил для крыши гаража. Сначала устанавливаются потолочные балки. Затем изготавливается шаблон для стропил. Для этого брус 50 на 100 мм прикладывается к торцу каркаса, отмечаются линии запилов. Следует отложить два сантиметра от точки соприкосновения с гранью обвязки. Рисуется горизонталь, которая отмечает врубку.

Стропильные ноги врубаются в верхний венец, обычно используется соединение «в полдерева». Для надежности стропила закрепляются уголками. Затем устанавливается обрешетка из доски, ее шаг выбирается исходя из вида кровельного покрытия.

Гидроизоляцией кровли будет служить полиэтилен, который настилается на обрешетку и закрепляется степлером. Если на нормальную кровлю не хватило средств, можно какое-время летом использовать пленку гидроизоляции типа Изоспана D, тогда полиэтилен можно не закреплять.

На слой гидроизоляции кладется выбранное покрытие. Для гаража можно выбрать недорогой шифер, профнастил, но красивее смотрится деревянная постройка с кровлей из черепицы или ондулина. Кровля кладется так, как сказано в инструкции к материалу.

При установке следует обратить внимание на самые уязвимые места: конек и соединение крыши со стенами. Здесь дерево может гнить, поэтому желательно пройтись по ним пропиткой

Въезд и ворота

Въезд в деревянный гараж также выполняется из половых досок 60 мм, которые кладутся на опорный брус. Этот брус врубается в нижний закладной под небольшим углом (около 20-30 градусов), снизу все пропитывается битумной мастикой. Доски прибиваются поперек на брус.

Одновременно с монтажом въезда выбираются и устанавливаются гаражные ворота. Так как гараж из дерева смотрится современно, чаще всего выбираются новые подъемные автоматические. Однако если у вас нет достаточных средств для них, можно приобрести распашные. Брус — стройматериал прочный, стены выдержат любой вид ворот.

Как сделать металлический гараж своими руками

Для надежности лучше их соединять сваркой.

Этапы изготовления каркаса:

  1. Сварить нижнюю раму и приварить к угловым стержням, чтобы они оказались внутри.
  2. Приварить вертикальные стойки.
  3. Приварить боковых стойки ворот.
  4. Соединить все стойки верхней рамой.
  5. Приварить несущие элементы крыши.
  6. Приварить промежуточные стойки.

Промежуточные стойки привариваются на определенном расстоянии в зависимости от размеров металлического листа, которым вы собираетесь обшивать гараж.

Крыша можно сделать односкатной или двускатной. Если вы хотите изготовить односкатную крышу, то угловые передние стойки нужно делать выше на 20—30 см.
