Гаражный гидравлический кран

Виды гаражных гидравлических кранов

В зависимости от конструкции существует разборный кран гаражный (гидравлический складной) и нескладной кран.

Гаражный складной кран используется для подъема и опускания узлов автомобиля. Корпус такой крановой установки изготавливается из толстолистовой стали, что обеспечивает высокий уровень надежности и прочности оборудования. Грузоподъемность крана гидравлического складного — 1т, 2 т.

Подкатной (нескладной) гуськовой гидравлический кран оборудован усиленным основанием. В конструкции устройства предусмотрена возможность выноса крюка на небольшое расстояние, чтобы увеличить высоту подъема груза (до 3,3 м). Сфера применения: автосервисы, станции технического обслуживания транспортных средств. Конструкция может поднимать груз весом до 3т.

К складным кранам относится, например, модель Nordberg N3720, OMA-587G или кран гидравлический Matrix 567325, к нескладным — OMA571, Matrix 2H.

В зависимости от варианта установки выделяют передвижной и стационарный кран.

Передвижной гидравлический механизм подходит для использования на станциях технического обслуживания или для частных гаражей. Благодаря наличию низких опорных лапок на колесном механизме устройство можно подкатывать под днище транспорта.

Стационарный вид используют в заранее подготовленном месте. Оборудование не предназначено для перемещения, но оно оснащено разворотным механизмом. Для использования поворотного механизма необходим бетонный пол, на который будет крепиться оборудование.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

  • Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
  • Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
  • Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
  • Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
  • Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
  • Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

  • резьбовую вилку;
  • болгарку для разрезки металлических изделий;
  • уровень;
  • рулетку;
  • электрическую дрель;
  • слесарную ножовку;
  • электроды со сварочным аппаратом для соединения металлических компонентов.

Необходимые материалы

Кран делают из профиля длиной 7 м. Лучше всего использовать материал, толщина стенок которого составляет 7 мм. Механизм должен быть прочным, поэтому стоит выбирать профиль с сечением 80×80 мм.

Для изготовления грузоподъемного устройства также потребуется несколько труб. Подходят изделия по 700 мм, сечение которых составляет от 76 до 99 мм.

Для сооружения крана потребуется домкрат, можно взять с ВАЗа. Лучше всего использовать устройство, которое рассчитано на подъем грузов весом до 5 т. Для сооружения механизма необходимы 4 пластины толщиной 8 мм.

Для самостоятельной сборки крана нужно иметь следующий набор инструментов:

  • дрель;
  • инвертор для сварки;
  • гаечные ключи;
  • болгарку.

Сборка механизма не отличается сложностью, поэтому ее легко выполнить своими силами. Козловой кран или любое другое устройство после сборки можно покрасить.

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

  • снятия двигателя;
  • подъема балок, мостов;
  • перемещения габаритных узлов.

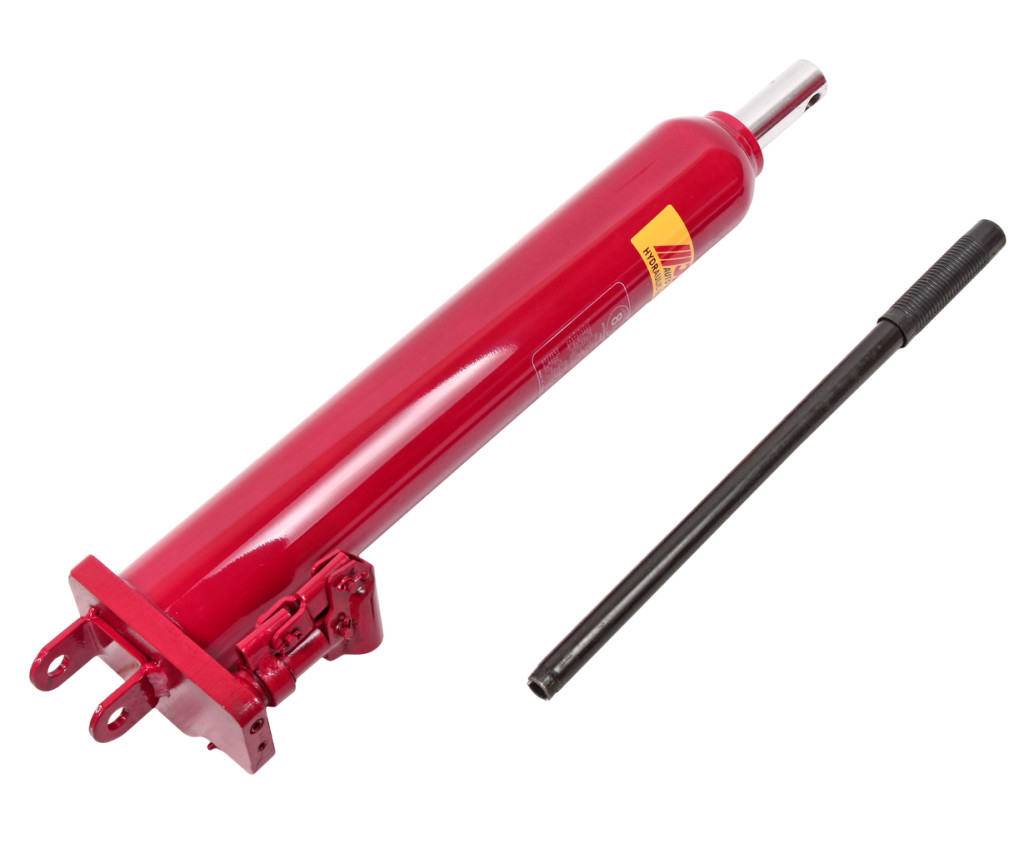

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

  • на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
  • на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Необходимые материалы

Кран делают из профиля длиной 7 м. Лучше всего использовать материал, толщина стенок которого составляет 7 мм. Механизм должен быть прочным, поэтому стоит выбирать профиль с сечением 80×80 мм.

Для изготовления грузоподъемного устройства также потребуется несколько труб. Подходят изделия по 700 мм, сечение которых составляет от 76 до 99 мм.

Для сооружения крана потребуется домкрат, можно взять с ВАЗа. Лучше всего использовать устройство, которое рассчитано на подъем грузов весом до 5 т. Для сооружения механизма необходимы 4 пластины толщиной 8 мм.

Для самостоятельной сборки крана нужно иметь следующий набор инструментов:

  • дрель;
  • инвертор для сварки;
  • гаечные ключи;
  • болгарку.

Сборка механизма не отличается сложностью, поэтому ее легко выполнить своими силами. Козловой кран или любое другое устройство после сборки можно покрасить.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего

Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении

Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

  1. Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
  2. Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
  3. Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

  1. Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
  2. Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Гидравлические краны: особенности и преимущества

Важно отметить, что такие приспособления используются для выполнения различных работ, их принято использовать в гаражах, на стройке, поэтому сегодня они востребованы и популярны. Гаражный кран складной гидравлический

Гаражный кран складной гидравлический

  • Они просты в эксплуатации, кроме того, не будут требовать особых знаний, именно такое приспособление сможет поднять тот или иной узел автомобиля без проблем, даже если речь идет о грузовом автомобиле.
  • Есть несколько видов таких приспособлений, например: складные, стационарные устройства, причем каждый из этих вариантов сегодня популярен и востребован, и предназначен для выполнения различных видов работ.
  • Если говорить о стационарном гидравлическом кране, то он имеет серьезное отличие, сравнивая со всеми остальными вариантами, его принято крепить к полу гаража, он также отличается и поворотной стрелой, которая имеется в наличии.
  • Это кран действительно является удобным, особенно, когда необходимо снять крупный узел автомобиля, и т.д. Теперь вы должны понимать, чем необходимо воспользоваться, когда нужно снять, например, коробку передач.

Привод гидравлического крана

Хочется отметить, что такие приспособления бывают двух видов: это гидравлика, а также гидравлика, оснащенная специальным механическим приводом, если выбор пал на второй вариант, то нужно знать, что его принято считать более удобным. Говоря о конструкции гидравлического привода крана, знайте, что она является схожей с гидравлическим домкратом.

Если выбор пал на складной гидравлический кран, знайте, что он отличается удобством и доступностью, а значит, этот вариант является действительно одним из наилучших, он компактный, мобильный, а самое главное, грузоподъемный, что немаловажно

Как правильно выбрать домкрат

 Итак:

Так что, если внимательно изучить все критерии выбора, то можно без проблем выбрать качественный, надежный и безопасный домкрат. Гаражные краны довольно разные и различна специфика их применения. Инструкция поможет вам сделать правильный выбор.

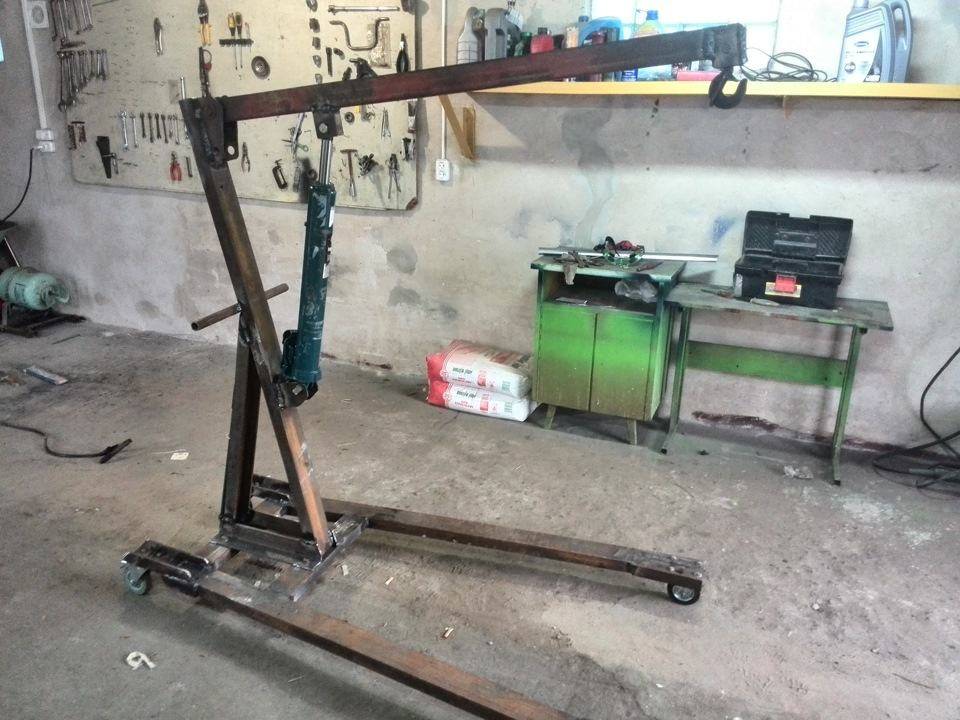

Самодельный мини кран на основе бутылочного домкрата

Чтобы изготовить гидравлический кран, будем использовать доступные материалы, которые у многих найдутся в гараже.

Cоветуем: Делаем простой шкаф из OSB для гаража и мастерской

А если даже ничего подходящего под рукой не найдется — все необходимое можно за копейки приобрести на чермете.

Подъемный механизм пригодится как в гараже (например, чтобы поднять и опустить двигатель автомобиля), так и в процессе строительных работ — для монтажа и демонтажа различных металлоконструкций.

Основные материалы, которые потребуются для изготовления мини крана:

  • профильная труба с толщиной стенки не менее 3 мм;
  • металлическая пластина толщиной 5 мм;
  • бутылочный домкрат (грузоподъемность — на ваше усмотрение);
  • поворотные колесики;
  • стальная цепь с крюком.

Основные этапы работ

Первым делом необходимо изготовить опору гидравлического мини крана. Для этого нам потребуются профильные трубы.

При помощи болгарки отрезаем заготовки подходящей длины, и свариваем основание. После этого к опоре необходимо будет приварить вертикальную стойку.

К ее верхней части привариваем две металлических пластины, к которым крепится стрела подъемника.

В качестве привода, который будет поднимать и опускать стрелу, используем гидравлический домкрат грузоподъемностью 12 тонн (можно и другой домкрат взять).

К вертикальной стойке привариваем под углом кусок профильной трубы, который будет служить упором для домкрата.

Из листового металла вырезаем квадратную пластину, и привариваем к ней «уши». С помощью болта и гаек крепим пластину к упору — это подвижная площадка, на которую будет опираться подошва домкрата.

К нижней части стрелы привариваем «стакан» для опорной точки поршня домкрата. Далее зачищаем сварные швы болгаркой, после чего красим все изготовленные элементы.

Сборка грузоподъемного крана

Крепим бутылочный домкрат к подвижной опорной площадке на вертикальной стойке. Опускаем стрелу, чтобы поршень домкрата вошел в «стакан».

Cоветуем: Сверло большого диаметра своими руками

Устанавливаем выдвижную секцию телескопической стрелы, к концу которой мы крепим цепь с крановым крюком.

Такой самодельный подъемник отлично подойдет для снятия и последующей установки мотора с машины. Также его можно использовать для других целей — в мастерской и гараже. Конструкция надежная и недорогая.

Пошаговое описание того, как сделать для гаража или мастерской мини кран из домкрата, смотрите в видеоролике.

Самодельный подъемный кран

При индивидуальном строительстве не обойтись без подъемного крана, который также можно сделать при необходимости своими руками.

Самодельный кран поможет монтировать перекрытия, фундамент и все остальные элементы конструкции, благодаря своей способности опускаться ниже нулевой отметки на 2,5 м и подниматься на высоту порядка 2 м.

Такой кран позволяет транспортировать груз на расстояние в пределах 3 м. Для домашнего строительства должно хватить предложенных возможностей.

В такой конструкции не предусмотрен поворотный механизм, так как кран не рассчитан на грузы более 300 кг и легко поворачивается вручную вместе со всей конструкцией.

Для того, чтобы сделать подъемный кран своими руками, понадобится:

  • 4 телескопических трубы внешним диаметром 140 мм,
  • трехметровая двутавровая балка,
  • металлические уголки для опорных конструкций,
  • тельфер или ручная лебедка.

Самодельный подъемный кран

Телескопические трубы попарно свариваются с концами балок, состоящих из двух примыкающих уголков длиной 1,5 и 0,5 м, таким образом, получаются 2 П-образные конструкции, которые для устойчивости свариваются балкой по основанию и укрепляются треугольными распорами.

К меньшей раме, которая будет выполнять функцию задней опоры крана, привариваются дополнительные опорные уголки, препятствующие опрокидыванию будущего подъемного устройства.

По центру нижней части горизонтальных балок приваривается двутавровая балка так, чтобы меньшая рама находилась на краю двутавра, а большая чуть дальше 1,5 м от меньшей.

Тонкости использования

Гидравлический кран достаточно прост по своей конструкции и в работе, тем не менее важно понимать, что, как и любая другая техника, он требует от пользователя соблюдения определенных правил. Так, в частности, необходимо следить за чистотой рабочей жидкости, используемой в гидроприводе машины, так как грязное масло вполне может привести к заклиниванию подъема или опускания стрелы, или же преждевременному износу поршня, гильзы гидроцилиндра, что, в свою очередь, приведет к возникновению крайне нежелательных перетечек между полостями и потере в итоге функциональности крана в целом

Кроме того, важно понимать, что кран является объектом повышенной опасности в момент его эксплуатации, потому следует быть крайне внимательным, когда осуществляется подъем/опускание груза дабы избежать несчастного случая или травмы. Также кран необходимо перемещать и устанавливать на ровной подстилающей поверхности, чтобы избежать вероятности его опрокидывания

Также кран необходимо перемещать и устанавливать на ровной подстилающей поверхности, чтобы избежать вероятности его опрокидывания.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
Платформа. К ней крепится стрела и противовес

Является основной частью крана и подвергается значительным нагрузкам
Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
Противовес. Служит для устойчивости крана
Определяет максимальный вес груза, который кран может поднять

Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Как пользоваться

Телескопическая стрела механизма может быть установлена в нескольких положениях. Гусь маневренный, им может управлять 1 человек. Оборудование поднимает достаточно тяжелые грузы за счет установленного домкрата, никаких дополнительных аксессуаров и устройств для перемещения тяжестей не нужно.

Для полноценного удобства использования собственного гаража иногда требуется оборудование для подъема тяжеловесных частей автомобиля. Оптимальным вариантом решения данной проблемы служит кран гидравлический. Уникальное строение позволяет совершать перестановку небольших грузов при незначительной затрате усилий автомеханика или владельца авто.

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

  • снятия двигателя;
  • подъема балок, мостов;
  • перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

  • на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
  • на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается

Кран гидравлический для снятия двигателя своими руками: инструкция и чертежи

Для полноценного удобства использования собственного гаража иногда требуется оборудование для подъема тяжеловесных частей автомобиля. Оптимальным вариантом решения данной проблемы служит кран гидравлический. Уникальное строение позволяет совершать перестановку небольших грузов при незначительной затрате усилий автомеханика или владельца авто.

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

  • снятия двигателя;
  • подъема балок, мостов;
  • перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

  • на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
  • на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается

Основные разновидности оборудования

Среднестатистический гараж имеет урезанную квадратуру и нуждается в тщательном подборе оборудования. Перед обустройством рекомендуется тщательно изучить необходимость отдельных механизмов, их разновидности, плюсы и минусы. Гидравлический кран определяется по двум критериям.

По виду приводов

Выделяются также два подвида гидравлического привода:

  • автоматизированная конструкция с гидроцилиндрами;
  • комбинированная, с гидроцилиндрами и лебедками ручного управления.

Существенный недостаток первого – масляные цилиндры. Они нуждаются в частой регулярной замене, поэтому такая конструкция считается крайне невыгодной для постоянного пользования. Комбинированная система прослужит дольше. Однако часть работы с лебедками придется взять на себя механику.

По конструкции опоры

Гидравлические краны подразделяются на передвижные и стационарные, могут быть складными и сборными литыми (гусь). Для обычных гаражей рациональнее подобрать передвижную конструкцию со складными деталями.

Какими свойствами должен обладать гаражный подъемник

Имеются два основных требования: устойчивость и грузоподъемность. Второстепенные требования – возможность передвижения, вращающаяся опора, низкие опорные балки, складной механизм. Свойства, необходимые подъемнику, рассчитываются исключительно из индивидуальных характеристик помещения.

Шестеренная ручная таль — незаменимый подъёмник

Зачастую для проведения ремонтных работ домкрата недостаточно. Дополнить его может шестеренная таль, устанавливаемая на любой высоте и управляемая на расстоянии с помощью шкива или замкнутой тяговой цепи.

Для того чтобы начать работать с шестеренной талью, достаточно кольца, за которое можно зацепить фиксирующий крюк. Конечно, таль можно установить на каретку, перемещающуюся вдоль балки, но не в каждом гараже есть возможность её установки. Подобные конструкции также оснащаются электроприводом с пультом управления и очень удобны при частом использовании.

Шестеренные тали не требуют специальных знаний и неприхотливы в обращении. Они идеально подходят для выполнения работ с небольшими грузами в помещениях любого типа. Основные стандарты по высоте поднятия груза составляют 3, 6, 9 и 12 метров. Большая часть производимых шестеренных талей изготовлена во взрывобезопасном исполнении и может использоваться в помещениях с высокой температурой или при работе с горючими материалами. Одной из разновидностей шестерёнчатых тельферов является рычажная таль. Усилие в такой тали передаётся к редуктору через рычажно-храповый механизм, вмонтированный в корпус и управляемый оператором. Применять такую таль удобно при недостатке свободного места и небольшой высоте подъёма.

Тельферы идеально подходят для выполнения большинства гараж-но-ремонтных работ и позволяют не только вывесить двигатель, но и поднять груз на высоту. При относительно невысокой стоимости эти устройства имеют широкую сферу применения и могут составить конкуренцию не только домкратам, но и гидравлическим кранам, речь о которых пойдет ниже.

Ссылка по теме: Стапель своими руками

Выбираем среди предлагаемого ассортимента

Если говорить о распространенном подъемном оборудовании среди автомобилистов, то это – механический домкрат, который популярен на протяжении долгого периода времени. Этот складной гаражный кран идет в комплекте с практически всеми отечественными автомобилями.

 Итак:

Говоря в целом о таком домкрате, хочется отметить, что это плечо подхвата, которое крепится тщательным образом на винте, кроме того, он имеет и специальный паз под выемки, которые расположены на днище автомобиля, а значит, проблем с установкой быть не должно.

Вертикально-винтовой домкрат

  • В том случае, если вы решили воспользоваться вертикально – винтовыми домкратами, то можно смело заявить, что они являются надежными, кроме того, они удобны в применении, такие домкраты отличаются высокой прочностью, незначительной стоимостью и хорошей высотой подъема. Гаражный складной кран не так и сложно сделать своими руками.
  • Но это не значит, что горизонтально – ромбовидный домкрат не пользуется популярностью, чтобы поднять и опустить автомобиль с таким домкратом, необходимо осуществлять вращение винта, который установлен параллельно основанию.

Горизонтально-ромбовый домкрат

  • Если вас интересует ромбовидный домкрат, обладающий электрическим приводом, то знайте, что такая конструкция является наиболее удачной для дорожного автомобильного набора. Конструкция отличается жесткостью, незначительной массой, а также простой эксплуатацией, так что всегда можно воспользоваться именно таким домкратом.
  • Рычажно-винтовой домкрат также популярен, в основном такие модели можно встретить в комплекте европейских и отечественных автомобилей, они надежны и практичны, но если не позаботиться о наличии ровной площадки, то может произойти опрокидывание автомобиля. Данная модель отличается надежностью и долговечностью. Она прослужит не менее 10-ти лет.

Рычажно-винтовой домкрат

Также есть еще и реечные домкраты, они не менее популярны, есть и ручные лебедки, которые также можно приобрести без проблем. Такие устройства принято считать лучшими, когда нужно поднять автомобиль, но также их часто используют и для груза на строительной площадке. Они отличаются не только высотой подъема, но также и простой конструкцией, но вот есть и недостатки, например, большой вес, габариты.

Применение реечного домкрата

Особенности конструкций гаражных кранов

Гаражный кран с опорными лапами, расположенными под углом

Практически все краны устанавливаются на массивные опорные профили, которые могут быть расположены параллельно друг к другу или смотреть в стороны от центра под углом, как показано на фото выше. Стоит отметить, что с опорами, разведёнными в стороны, кран будет значительно устойчивее.

Опоры на станинах, как и стрелы кранов, могут быть двух видов:

  • цельные:
  • телескопические.

Телескопическая стрела существенно увеличивает функциональность оборудования, однако важно помнить, что чем больше вылет стрелы, тем меньше грузоподъемность крана. На таких моделях имеется специальная инструкция, которая четко регламентирует дальность вылета и вес груза в соотношении

Особого внимания заслуживают краны, которые оборудованы специальным противовесом, что позволяет сократить вылет опор и увеличить вылет стрелы без потери в грузоподъемности, однако цена кранов с противовесами значительно выше.

Гидравлический привод

Пример гидравлического цилиндра для гаражного крана

Модели гаражных кранов могут иметь два вида приводов:

  • гидравлический: все операции осуществляются при помощи гидравлических цилиндров;
  • комбинированный: для работы оборудования применяется как гидравлические цилиндры, так и механические лебёдки ручного типа с блоками усиления.

Гаражные гидравлические краны оборудованы специальными цилиндрами, которые имеют корпус и телескопический толкатель с поршнем. При помощи механического привода оператор нагнетает давление масла в корпусе цилиндра, которое, в свою очередь, оказывает давление на поршень и выталкивает телескопический шток, поднимая стрелу.

При необходимости опустить груз, оператор сбрасывает давление в корпусе цилиндра и стрела, которая имеет шарнирное соединение с корпусом крана, опускается под собственным весом и весом груза.

Особенности складной модели гидравлического крана

Наиболее распространённая складная модель гаражного крана

Поскольку кран гаражный гидравлический складной имеет наибольшую популярность среди частных владельцев гаражей, то остановимся на этой модели подробнее.

Большая часть всех моделей изготовлена из металлической профильной трубы разного размера, но есть и более мощные краны с грузоподъемностью до 3 тонн, в конструкции которых применяют Т-образные или двутавровые швеллеры. Опоры такого крана имеют колёса и разнесены в стороны под таким углом, чтобы его можно было подкатить под автомобиль с любой стороны.

Вертикальная балка практически всегда установлена под небольшим углом и может иметь одну или две дополнительные опоры. Такая модель позволяет снять всю нагрузку с вертикальной опоры и распределить её равномерно по станине.

Гидравлический гаражный складной кран имеет телескопическую стрелу, вылет которой устанавливается в ручном режиме и фиксируется в трёх основных позициях. В инструкции по эксплуатации обязательно должен быть указан вес, который может поднять кран при каждом положении стрелы.

Каждый гаражный кран гидравлический имеет одно слабое место, это сам масляный цилиндр. При неправильном режиме эксплуатации и чрезмерных нагрузках цилиндр может выйти из строя, однако, его можно легко заменить на новый собственными силами.

В приложении к изложенному материалу предлагаем просмотреть видео-ролик о гаражных гидравлических кранах и их особенностях.

Основные требования к устройству гаража

Для гаража оборудование подбирается в зависимости от назначения помещения:

  • Оборудование гаражное для выполнения ремонта автомобиля. Здесь можно накачать шины, поменять колеса, выполнить более сложные работы по рихтовке корпуса, его покраске, установить сварочный аппарат, подъемные устройства, приспособление для вулканизации, приобрести многие другие необходимые приспособления и инструменты.
  • Помещение можно приспособить для грузовых автомобилей.
  • Установить оборудование для бизнеса в гараже.

Любое из выбранных направлений использования помещения требует, чтобы в нем было тепло и сухо (см. Обогрев гаража: что стоит выбрать), для чего можно использовать газовое оборудование для гаража.

Кроме этого:

  • Помещение должно быть надежно защищено от постороннего проникновения (см. Как укрепить ворота гаража и защитить помещение).
  • При обустройстве своего гаража необходимо максимально удобно и просто обеспечить доступ к оборудованию и инструментам, что требует о заранее продуманных местах их размещения и хранения.

По своему желанию можно установить дополнительно станки и оборудование в гараже, это позволит выполнять более сложные ремонтные работы не только автомобиля, но и другой техники.

Верстак с инструментами и смотровая яма могут стать прекрасным дополнением к оборудованию помещения. Оборудование гаража для ремонта автомобилей прекрасно дополнят смотровая яма и верстак с инструментами, как показано на фото.

Обустройство помещения гаража

Гидравлический кран для гаража — особенности конструкции

Устойчивость подъемному механизму придают нижние опоры, которые могут быть расположены параллельно или под углом. Если нужна большая устойчивость и максимальная грузоподъемность, то выбирайте гидравлический кран с массивными опорами в виде треугольника.

По конструкции опоры подразделяют на два вида:

  • цельные монолитные опоры – увеличивают грузоподъемность, но вылет стрелы у такого крана ограничен;
  • телескопические опоры (складной кран) – дают большой вылет стрелы, но при этом снижается грузоподъемность.

Важно. Приобретая складной гаражный кран, обязательно следуйте заводской инструкции, в которой указан разрешенный вес груза для определенного вылета стрелы

Противовес позволяет увеличить расстояние вылета стрелы и снизить размеры опоры, не снижая грузоподъемность оборудования. Стоит гидравлический кран с противовесом процентов на тридцать дороже обычного оборудования той же конструкции.

Оптимальный вариант для стандартного гаража — краны гидравлические, рассчитанные на грузоподъемность в две тонны, высота подъема и складная конструкция такого крана полностью удовлетворяет все требования к оборудованию для ремонта авто в гараже.

Складной кран на две тонны легко собрать самому, просто следуя инструкции и установить в любом удобном месте гаража. По соотношению цена – качество — функционал, такое решение будет самым оптимальным для владельцев легковых автомобилей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
