Как приварить петли на калитку и ворота — видео

Установка петель

Крепежные элементы для ворот/калитки могут устанавливаться при помощи:

• сварки;
• винтового соединения;
• гаек, саморезов.

Подготовка инструментария

Для приваривания петель понадобится:

• сварочный аппарат;
• защитные очки;
• электроды;
• рулетка, уровень, молоток;
• металлическая щетка;
• шлифмашинка с дисками для работы по металлу;
• подкладки для монтажа полотен (брусья, кирпичи).

Правила безопасности при работе

Прежде чем установить петли на калитку путем приваривания, необходимо ознакомиться с техникой безопасности:

• проводить сварку только исправным оборудованием;
• использовать защитные средства (очки, одежду, обувь);
• подключать аппарат к заземленному источнику питания соответствующей мощности;
• убрать из рабочей зоны все легковоспламеняющиеся предметы.

Подготовительный этап

До установки крепежных элементов на калитку и ворота выполняют ряд подготовительных работ. Зоны, к которым будут крепиться навесы, предварительно очищают от покрытия, ржавчины, обезжиривают.

Входную конструкцию выставляют в проеме:

1. Полотна распашных ворот закрывают на засов и дополнительно укрепляют общей перекладиной. Затем конструкцию располагают в проеме, подложив ее кирпичами или монтажными брусками. При этом соблюдают желаемый зазор между нижней линией ворот и наземным покрытием. Это облегчит открывание секций в зимнюю пору, при их незначительном провисании. Ровность установки проверяют уровнем. Также оставляют зазоры между полотнами и столбами, в которых будут закреплены петли.
2. При помощи рулетки производят разметку — определяют места крепления навесов.
3. Распашную систему убирают с подкладок и располагают горизонтально для приваривания петель.

Руководство по монтажу петель

Чтобы входная конструкция была функциональной, прочной, безопасной, прослужила как можно дольше — необходимо знать, как правильно приварить петли на ворота.

При использовании навесных крепежей их можно усилить при помощи платика. Он представляет собой металлическую пластину, которая крепится к навесу. Большинство шарнирных комплектов продаются уже с ними, но при отсутствии данных элементов, их можно изготовить самостоятельно.

Платики приваривают к верхней и нижней частям цилиндрического механизма так, чтобы после установки ворот они располагались с противоположных сторон. Стыковка может производиться по торцу пластины или по краю ее стороны. Сначала производят капельную приварку элементов, а после проверки их параллельности, делают цельный шов.

Верхние части навесов прикладывают к намеченным местам на секциях ворот и производят фиксацию каждого крепежного элемента путем приварки одного из платиков к секции.

Следующий шаг в руководстве о том, как приварить петли на врата, калитку — крепление конструкции к опорам. Для этого все секции снова выставляют в проемах, проверяя их ровность по уровню. При этом стороны с приваренными навесами плотно прижимают к ближайшим столбам. Нижнюю часть каждой петли вставляют в цилиндр, а свободный платик приваривают к столбу точечным швом. Аналогично должны привариваться и остальные навесы.

После проверки ровности конструкции, ее пробного открывания/закрывания точечные швы заменяют цельными. Еще раз проверяют ворота и калитку, чтобы исключить возможные деформации. После этого все швы, места соединений зачищают металлической щеткой, шлифуют, обезжиривают, грунтуют, а затем покрывают краской. На штырь навеса наносят смазку, которая обеспечит плавность, бесшумность работы механизма.

Важность правильной установки петель на воротах и калитке сложно переоценить. Ведь от качества работ зависит надежность конструкции, ее функциональность, внешний вид, долговечность

Полезные советы по сварке петель на ворота

Если металлические петли для ворот приварить неправильно, металл в будущем может повести, створки либо совсем перестанут закрываться, либо будут это делать с трудом. Чтобы такого не случилось, воспользуйтесь рекомендациями мастеров, приведенными ниже:

• если выбор пал на прямые петли, то приваривать их следует тогда, когда ворота находятся в горизонтальном положении, например, уложены на землю;
• перед тем как приварить петли на ворота, сделайте подложку длиной в половину петли и подложите под ее нижнюю часть, а верхнюю прихватите со стороны торца;
• если петли нужно зафиксировать на круглой стойке, то их необходимо выпустить 5 мм наружу, если на прямоугольной – фиксировать заподлицо;
• когда петли еще не окончательно закреплены, нужно приложить вдоль них кусок прямоугольного бруска и таким образом выставить их правильно;

• варить лучше всего мелкими прихватками, по два раза со всех сторон, соблюдая очередность;
• перед тем как приварить петли изнутри, проверьте, насколько легко ворота открываются и закрываются на весу, и в случае если они работают некорректно, прихватите сваркой еще в нескольких местах с наружной стороны;
• перед тем как окончательно приварить петли, закройте створки ворот и поместите под их середину подставку, для того, чтобы избежать провисания;
• шов, образующийся при сварке, должен идти только по направлению вверх;
• по окончании работ дождитесь, пока петли остынут, и только тогда открывайте ворота.

Чтобы было нагляднее и понятнее, как приварить петли на воротах, видео с инструкцией размещено ниже.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Навесить металлические ворота можно и на другие навесы, которые крепятся винтами или гайками. Но сварной способ более надежный и долговечный, особенно если знать, как правильно приварить петли на ворота и четко выполнять все требования, касающиеся технологии их монтажа.

Виды петель и свойства, которыми они должны обладать

Чтобы ворота простояли максимально долго и показали высокий уровень защиты, металлические петли должны обладать несколькими полезными свойствами:

1. Бесшумная работа.
2. Движение по требованию.
3. Устойчивость перед орудиями злоумышленников.
4. Возможность поворачивания в обе стороны без усилий.

Эти критерии определяют качество крепежного устройства и допустимую нагрузку, превышение которой быстро делает изделие неработоспособным. Для соединения тяжеловесных створок с каркасом воротной конструкции понадобится 6 петель, в то время как для легкого полотна хватает 4 штук.

Популярной разновидностью входных групп для гаража на сегодняшний день являются распашные ворота. Крепежные устройства для них различаются способом фиксации, формой и количеством секций. Надежнее всего производить крепеж при помощи сварки.

Рассмотрим, в каких разновидностях производители выпускают петли для распашных ворот.

• Цилиндрические с опорным подшипником. Максимальная нагрузка – до 400 кг. Внутри корпуса находится коронка подшипника. Крепят подобные петли сваркой.
• Цилиндрические с усилением. В их конструкции также предусмотрен опорный подшипник, но кроме него еще имеются пластины, распределяющие нагрузку между опорами и створками. Допустимая нагрузка – 600 кг. Петли приваривают или привинчивают .
• Сквозные петли. Устройства применяют в тех случаях, когда винтовое соединение и сварку применить не удается. Петли выдерживают полотно весом до 200 кг. Для фиксации их просверливают насквозь, соединение со створкой осуществляют гайками.
• Трехсекционные накладные петли. Способны выдерживать массивные створки и противостоять попыткам взлома. Петли не допускают скрипа и провисания ворот, а также обеспечивают плавность хода.
• Кованые петли (жиковины). Они являются не только держателем створок, но и украшением всей конструкции. Петли красиво смотрятся на деревянных воротах.
• Петля-стрела шарнирная или полушарнирная. Стальное изделие рассчитано на толстые и тяжелые входные группы. Его ассортимент представлен съёмными, обычными и фигурными петлями.
• Регулируемые петли. Металлические устройства позволяют хозяину менять положение створок по высоте. Их применение целесообразно при подозрении на возможное смещение опорных стоек в будущем. Допустимая нагрузка – около 200 кг.

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей

Поэтому, в первую очередь, особое внимание следует уделить:

• Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
• Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
• Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
• Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
• Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Самый простой способ

Если приходиться рассчитывать только на собственные силы, будет проще варить петли, уложив и опору, и раму на горизонтальную поверхность. Опорный столб и рама калитки укладывается так, чтобы их поверхности находились в одной плоскости.

Между рамой и столбом — небольшой зазор в 2-3 мм. Петля будет устанавливаться на опорный столб, с небольшим отступом в несколько миллиметров от края, обращенного к раме калитки. На опоре предварительно отмечаются и зачищаются места для установки петель.

Дальнейшие действия выполняются в несколько этапов:

1. Под петлю подкладывается согнутый электрод, и она помещается на выбранное место. Если впоследствии дверь будет обшиваться вагонкой или профнастилом, следует отступить еще дальше от края опоры, иначе створка, толщина которой увеличится, будет при открывании упираться в петлю.
2. Свободный торец петли приваривается точечно к опоре. Соединение должно быть прочным и сохранять некоторую подвижность, обеспечивая возможность регулировки.
3. Согнутый электрод вынимается и аналогично закрепляется на опоре вторая петля.
4. Проверяется соосность в двух плоскостях. Для этого нужно воспользоваться металлическим уголком, приложив его сначала сбоку к обеим петлям, а затем — сверху. При необходимости возможное несоответствие ликвидируется несколькими ударами молотка.
5. Со стороны рамы калитки вплотную к петлям прикладываются металлические пластины (платики), длина которых на 2 мм меньше длины половины петли. Они точечно привариваются к петлям и к полотну калитки.
6. На последнем этапе проверяется работа конструкции и выполняется окончательная сварка по периметру пластины. Нижние части петель привариваются к раме, для чего тоже можно воспользоваться металлическими пластинами, разместив их с другой стороны петель.

Как приваривать петли

Установка петель потребует наличия следующих инструментов:

• аппарат для газовой или электросварки;
• электроды диаметром 3 мм;
• сварочная маска, костюм и рукавицы;
• молоток;
• ножовка по металлу;
• зубило;
• кусок листового металла (или готовые платики);
• петли с шариками;
• рулетка;
• мел для разметки;
• лазерный уровень;
• болгарка;
• шкурка;
• кисти;
• солидол;
• грунтовка по металлу;
• краска.

Петли на ворота из профнастила или металлические створки любых калиток привариваются для плавного открытия и закрытия. При этих действиях не должно происходить ни скрипа, ни скрежета, ни рывков. Как правильно приварить петли на ворота, чтобы добиться этого? Для выполнения сварочных работ нужно оценить материал ворот и столбов для них. Сами створки могут быть сделаны из дерева и профнастила, из поликарбоната и других материалов.

Столбы могут иметь еще больше разновидностей:

Приваривание петель к воротным столбам

• из металлических труб;
• из бревен;
• из пенобетона;
• бетонные;
• каменные;
• кирпичные.

Лучшими вариантами петель на ворота будут шариковые. Они значительно улучшают ход створок ворот. Если соблюдать всю технологию, сварка должна начинаться с приваривания к петлям дополнительных деталей, которые именуются платиками, иногда их называют пластиками. Это небольшие прямоугольники из листовой стали.

Привариваются они сплошным швом на ровной поверхности. Размеры платиков выбираются на глаз и зависят от размеров петель и веса створок ворот. Платики образуют дополнительную площадь для сварки, что не позволяет полотнам разорваться при любом их весе.

Привариваются платики следующим образом:

• уложить 2 пластины на горизонтальной плоскости с зазором 2-3 мм;
• сверху положить петлю;
• приварить верхнюю или нижнюю часть петли к платику;
• то же самое проделать с другой частью петли.

Перед привариванием петель необходимо створки ворот поставить в проем двери и надежно зафиксировать там. Затем с помощью рулетки наметить мелом места установки петель. Такая схема позволит более точно и красиво расположить их на створках и столбах. Теперь можно начинать сварочные работы. Сначала следует прихватить нижние петли на столбах.

После приваривания деталей к столбам на них надеваются верхние части вместе с шариками.

Полотно плотно прижимается к петле и приваривается. Если возникает необходимость установки внутренних петель, лучше пригласить профессионалов. Монтаж таких петель является довольно трудоемкой операцией. Собственными руками с ней справиться очень трудно.

К створкам ворот из профнастила петли привариваются следующим образом:

• делаются перемычки параллельно низу и верху створок;
• к данным перемычкам привариваются воротные петли;
• поверх приваренных петель прикручиваются листы профнастила.

Пример приваренных петель к воротам из профнастила

Петли в данном случае берутся длинные — не менее 1 м. Чем больше толщина, тем лучше. Тоньше 3 мм брать не следует. После окончания сварочных работ все швы зачищаются болгаркой и шкуркой, обрабатываются грунтовкой и красятся.

Именно такой технологией пользуются профессиональные службы, которые занимаются монтажом ворот и дверей. После полного окончания сварочных работ необходимо дать створкам время на остывание. Только после этого можно открывать и закрывать ворота.

Технология приваривания петель

Чтобы правильно произвести приваривание петель, необходимо выставить полотно ворот строго по уровню. Лучше всего воспользоваться лазерным уровнем, так как обычный пузырьковый инструмент может давать погрешности. Ворота фиксируются при помощи подставок и клиньев в неподвижном положении. Так они будут стоять и после наваривания на них петель. После этого к ним прикладываются петли с платиками, которые должны располагаться на одной оси. Рекомендуется отметить места нахождения платиков.

Способы монтажа ворот

Петлевые навесы приварить к воротам или на калитку можно двумя способами:

1. Вначале привариваются крепления к полотну ворот, а затем — к опорным столбам. Рекомендуется начинать работу с крепления нижней петли. Сложнее всего выполнить вертикальный сварной шов между пластиной и основным металлом. Следует выполнить несколько прихваток, а затем убедиться в нормальной работе створки ворот. Прихватки выполняются в следующей последовательности:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре первой половины шва.
5. В центре второй половины шва.

Так прихватываются обе петли. Если после этого створка закрывается и распахивается нормально, создается сплошной шов. Движение электрода при создании вертикального шва должно быть направлено снизу вверх. Далее обвариваются горизонтальные швы. После приваривания нижней петли производится дополнительная проверка осевого крепления верхнего крепления, так как в процессе сварки могла произойти подвижка полотна.

1. Как приварить петли в другой последовательности? Многим именно этот способ покажется наиболее приемлемым. Нижние части петель с платиками привариваются вначале к опорным столбам. Затем в них вставляются верхние части с шариками. После этого полотно ворот выставляется по месту. Платики плотно прижимаются к полотну, после чего обвариваются.

Когда монтаж ворот закончен, сварные швы очищаются от окалины и шлифуются болгаркой. До полного остывания сварных швов открывать ворота запрещено.

Калитка из профнастила

Для ворот и калитки из профнастила важно подобрать подходящие по типу и размеру петли. Правильно выбранные изделия улучшат эстетику всей конструкции и значительно продлят годы ее службы

Профилированное металлическое полотно, как стройматериал, очень популярно в каждом регионе страны. Оно обладает невысокой стоимостью, хорошими техническими характеристиками, устойчивостью к капризам природы.

С ним легко работать. Профнастил имеет разные маркировки, уровни жесткости, формы волн и их высоту.

Крепление петель к каркасу калитки из профнастила

Металлополотно представлено в широкой гамме цветов, что упрощает выбор покупателя.

Чтобы выполнять конструкции вертикального направления, такие как ворота, предпочтительно выбирать полотна, маркированные «C8» – «C20», где «C» обозначает стеновое предназначение изделия, а следующая за литерой цифра – высоту его волн в миллиметрах.

Кроме того, профнастил красив и имеет широкий перечень дополнительных преимуществ. Данный стройматериал может быть как простой оцинкованный, так и окрашенный краской с полимерными компонентами. Именно окрашенный профнастил рекомендуется для изготовления калиток, заборов и ворот.

Такое металлическое полотно имеет 2 слоя защиты:

• анодный;
• краска.

Средний вес профилированного листа составляет около 5 кг на м2. Это позволяет использовать для крепления калитки не самые массивные и сложные, а значит, не самые дорогие петли.

Схема для установки калитки из профнастила

Калитку из этого материала легко сделать самостоятельно по заранее подготовленному чертежу.

В качестве каркаса под полотно зачастую используют металлопрокат, например, квадратные трубы. Опорные столбы также делаются из труб (100 мм). Высота столбов определяется высотой калитки, к которой добавляется не менее 130 см, которые будут закопаны в грунт.

Технология приваривания петель

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

1. Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.

2. В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

• Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.

• На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид

Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.. Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Навесы, петли и их виды

Есть множество разновидностей петель:

1. Усиленные шарнирные — осевой стержень внутри их прикреплен в обеих половинках карты. Вследствие этого образуется соединение по типу цилиндра, которое способно вращаться.
2. Полушарнирные. В них стержень оси присутствует лишь в единственной половинке карты, который соединяется с шарнирным колпачком во 2 половине карты. Данный вид позволяет без труда снимать створки, значит, не очень устойчив ко взлому.
3. Двусторонние. Предназначены для установки на любой стороне воротной системы.
4. Имеющие стопор. Способны предотвратить расшатывание створок, упростить открывание ворот, независимо от погодных условий.
5. Регулируемые. Позволяют настраивать по высоте положение створок. Их стоит использовать, если присутствует возможность перемещения опор. Но минусом этих петель является то, что максимальная масса, которую они могут выдержать, не должна превышать 200 кг.
6. Кованые. Это старый вид воротных петель, который возник много лет назад, но и по сей день применяется для удерживания створок деревянных ворот. Сегодня чаще всего петли кованого типа применяются для создания оригинальных решений по дизайну. Но некоторые современные петли кованого типа не уступают по прочности их аналогам.

Чтобы ворота долго служили и соответствующим образом выполняли функции, необходимо правильным образом выбрать петли. Детали для любой распашной системы являются одним из наиболее значимых компонентов. Петли на ворота необходимо выбирать, учитывая следующие факторы: массы створок, груза, который они способны претерпевать (также зависит от данного фактора изменение числа петель), материала ворот, габаритов дверей.

Воротные петли различаются также методом крепления, они могут быть закручены на винт, приварены или закреплены на гайки с саморезами.

При отборе петель и навесов требуется учитывать некоторые факторы:

1. Уровень шума необходимо свести к минимуму. Безупречно, если ворота раскрываются совсем бесшумно.
2. Полотно от створок не должно провисать.
3. Они обязаны быть качественными и крепкими, чтобы избежать их взлома.
4. Легкость поворачивания.
5. Уровень ширины размаха створок.

Как приварить петли на дверь или калитку

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы – ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

• определении и подборе вида петли,
• определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

• цилиндрические. Разновидностью этой группы является приварная каплевидная петля,
• квадратные. Применяются крайне редко. В настоящее время практически не производятся,
• шестигранные.

Основные виды приварных петель, различающихся по форме

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

1. подготовка оборудования и материалов, требующегося для работы,
2. подготовка металлической поверхности для сварки,
3. приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

• петли, подобранные по всем правилам, указанным выше,
• металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм,
• электросварочный аппарат,
• сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм,
• щетка с металлической щетиной для предварительной очистки рабочей поверхности,
• средства индивидуальной защиты мастера.

Установка петель на саморезы

Метод возможно сравнить с установкой межкомнатной двери, но с применением калиточных петель. Их главное отличие – крепление к калитке.

Петля присоединяется не к ее торцу, а к фасаду, что разрешает не только усилить конструкцию, но и сделать ее эстетически привлекательной. Этот метод употребляется, в основном, для древесных конструкций, но может использоваться и для железных, и для каменных (цементных) конструкций.

Прикрепление петли саморезами

В последних случаях к опорам прикрепляется на болтах либо анкерах (соответственно) древесный брусок.

Ниже инструкция даст полную картину процесса:

1. Прикрепите калиточную петлю к фасаду калитки саморезами по дереву. В большинстве случаев применяют два-три;
2. Положите опорные столбы и калитку на ровную поверхность и отметьте место крепления второй части петли. Для отличных показателей применяйте древесные подкладки;
3. В большинстве случаев для калиточных петель не готовится место на главной опоре, но, в случае если нужно, заберите молоток и стамеску и сделайте его;
4. Установите столбы в заблаговременно подготовленные ямы, обернув нижние концы рубероидом, и закрепите их вертикально. В случае если вес калитки маленькой, возможно обойтись без бетонирования;
5. Закрепите калитку саморезами на опорном столбе.

Калитка своими руками

Применяя приведенные выше руководства возможно установить калитку своими руками фактически в любом месте – раздельно стоящую либо врезанную в полотно ворот. Два главных метода наиболее популярны и смогут различаться лишь формой петель. К примеру, для улучшения внешнего вида калитки возможно применять декоративные навесы либо накладки на них.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

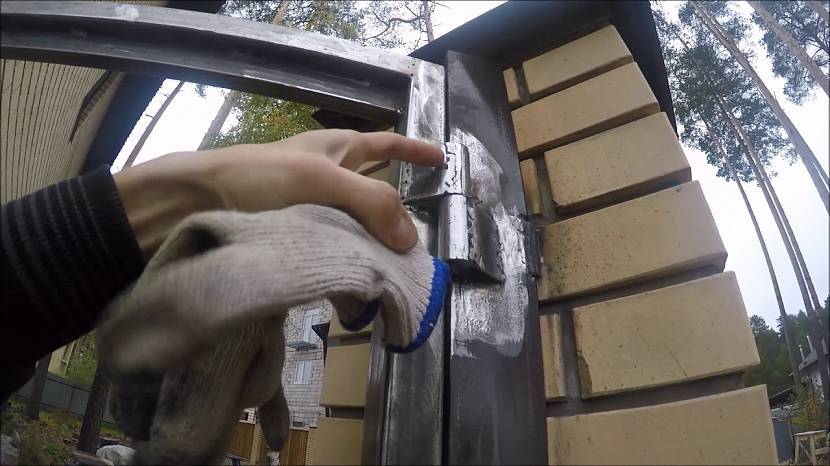

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.
