Как провести свет в гараж

Электрощит

Кроме всего прочего, нам понадобится обустроить электрощит с автоматом. Он необходим, если в гараже случилось короткое замыкание. Автомат самостоятельно отключит энергопоступление, обезопасив помещение. Рекомендуется делать его поближе ко входу, чтобы перед тем, как покинуть помещение, можно было отключить автомат.

Сделать свет в гараже своими руками достаточно просто. Нужно просто выбрать лампы, которые подходят для вашего помещения, и заранее разработать план монтажа. А если у вас нет проводки, можно установить свет в гараже от аккумулятора.

Сборка электрощитка

Для сборки понадобятся следующие инструменты:

  • стандартный набор инструментов (молоток, отвертки, плоскогубцы);
  • дрель и сверла;
  • крепежные элементы (дюбеля, саморезы).

Вначале шкаф необходимо подготовить к эксплуатации согласно прилагаемой инструкции. После этого в него устанавливаются предохранители и счетчик. Все приборы в щитке соединяются при помощи перемычек. Корпус шкафа должен быть подключен на контур заземления при помощи заземляющей перемычки или на металлический каркас гаража.

Потом готовится место установки электрощитка. Оно не должно быть отдаленным от точки захода наружного кабеля. Высота установки щитка должна быть не менее 1,4 м от пола гаража.

Стоит отметить, что подвод кабеля с наружных сетей к самому гаражу, где установлен электрощиток, осуществляет сотрудник службы электросети. Только после этого можно приступать к разводке электрической сети в гараже с соблюдением требований по электробезопасности.

Посмотрите, как можно сделать электрощиток для гаража своими руками:

Инструкция по прокладке проводки в гараже

Чтобы электропроводка в гараже своими руками была выполнена согласно технологии, предлагаем вам ознакомиться с пошаговой инструкцией. Все работы состоят из нескольких последовательных этапов. Этот этап лучше начинать тогда, когда у вас уже разработана схема. По ней вам будет легче произвести точный расчет материала и, собственно говоря, выполнять монтажные работы электропроводки в гараже.

Еще стоит сказать несколько слов об особенностях проектирования электропроводки в гараже. Разделите линии на освещение и розетки. Также разделите линии освещения гаража на левую сторону и правую. Можно отдельно провести линию в смотровую яму или по центру гаража. Благодаря этому вы сможете экономить свет, включая его только там, где он действительно необходим.

Итак в первую очередь осуществляется установка электрического щитка, в котором будет произведена вся развязка проводов. Также к щитку подводится вводной кабель. Далее раскидываете провода для розеток, осветительных приборов, выключателей и прочее. Метод крепления провода зависит от того, какой метод укладки вы выбрали. Если наружный, то сперва прокладываете короб. Если внутренняя, то изначально при помощи перфоратора и зубила изготавливаете штробы. Это пыльный и трудоемкий процесс работы. Однако, конечный результат будет вас радовать.

Чтобы упростить задачу изготовления штроб, предварительно согласно схеме, выполните разметку всех стен. Нарисовав места прокладки проводов, розеток и выключателей, можете приступать к пыльной работе. Далее, уложив все провода в штробы, следует прихватить их алебастром или гипсом. После, устанавливаются распределительные коробки, коробки для розеток и выключателей.

В распределительных коробках осуществляется связка всех кабелей

Важно выполнить все точно. Для соединения провода лучше используйте скрутки. Они обеспечат надежный контакт

Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок

Они обеспечат надежный контакт. Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок.

Когда все высохло, можно приступать к монтажу выключателей, розеток и осветительных приборов. Как видим, сделать электропроводку в гараже не составляет особых затруднений. Дополнительно предлагаем вам посмотреть видеоматериал, который посвящен нашему вопросу, а именно как сделать электропроводку в гараже своими руками:

Какие проблемы могут возникнуть

Обычно электричество подводят к гаражу, как только закончены все строительные работы. Но, конечно, бывают и исключения. В любом случае специалисты уверяют, что самостоятельно такую работу осилит только квалифицированный электрик. Ведь необходимо понимать все тонкости процесса. Кстати, в ООО «Электа» работают спецы, постоянно занимающиеся повышением квалификации. Стаж нашей деятельности давно перевалил за десять лет.

Начинается проведение света с получения Технических условий (ТУ). Без этого ни один потенциальный пользователь к сети не подключается. Потом, после выполнения всех работ, еще придется доказывать проверяющим их полное соответствие с установленными параметрами и требованиями. В общем, мороки много. Однако она необходима, так как требования техники безопасности придумали и внедрили только ради сохранения жизней пользователей и их имущества.

К гаражу должна вести проводка наружного типа. Она считается правильной и вполне законной. Этот вид работ выполняется только специальным кабелем. Все правила прописаны в ПУЭ. Кроме того, есть параметры расположения кабеля относительно поверхностей. Они таковы:

  • минимум 6 метров до дороги;
  • 3,75 над пешеходной дорожкой;
  • 2,75 над крышей гаража.

Внимание: вся проводка к гаражу и внутри делится на внешнюю и внутреннюю. Последнюю вполне можно выполнить самостоятельно, при понимании особенностей требований, к ней предъявляемых

Сложнее с наружной.

Свет в гараже без электричества

Проблемы с электропитанием гаражей бывают трех типов:

  • постоянные – нет возможности провести свет в гараж официально, от общей линии электропередач для гаражного кооператива, жилого или промышленного комплекса и т.д.;
  • периодические – связаны с отключением электроэнергии в определенное время суток, недостаточным напряжение в сети при «повышенном разборе» (включении электричества в большом числе гаражей одновременно), частыми поломками;
  • внезапные – при стихийных бедствиях, обрыве кабеля, аварии на электростанции.

Постоянное автономное питание

Если провести свет в гараж на постоянной основе не получается, необходимо позаботиться о стабильном источнике энергии. Для этого используют:

  • солнечные батареи с преобразователем для получения нужного напряжения. Удобно, что в зависимости от используемого контроллера и инвертора можно получить напряжение на 12 и 220 В, то есть использовать галогенные (12 В) и любые другие (на 220 В) лампы;
  • ветрогенератор. Их использование рационально в гористых или приморских местностях, на открытых степных пространствах с постоянным ветром;
  • бензогенератор с прямой подачей электроэнергии на приборы-потребители или для подзарядки аккумуляторов;
  • комплексные варианты.

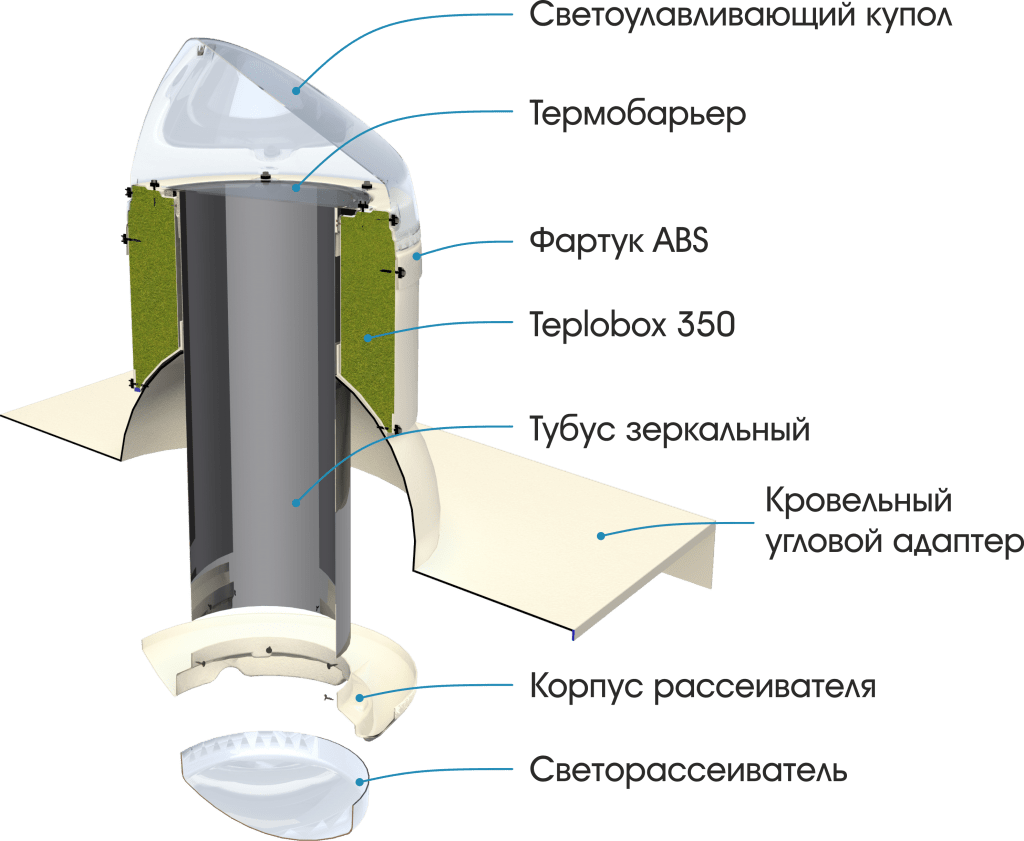

Еще один интересный способ наладить дневной свет в гараже своими руками – смонтировать световоды. В России представлено, к сожалению, мало компаний, производящих такие системы. Основной поставщик – компания «Соларжи», изготавливающая световоды SolarWay. Они успешно заменяют мансардное окно, при наличии нескольких световодов гарантируют достаточную освещенность помещения.

Устанавливать систему можно на любую крышу, но в железобетонной плите перекрытия потребуется заранее выполнить отверстия, а это делать не всегда удобно. Оптимальный вариант кровли для установки световода – легкая конструкция на каркасе с тонким покрытием (ондулин, металлочерепица, рубероид и так далее. Применение конкретных кровельных покрытий в зависимости от угла наклона крыши рассматривается в тематической статье).

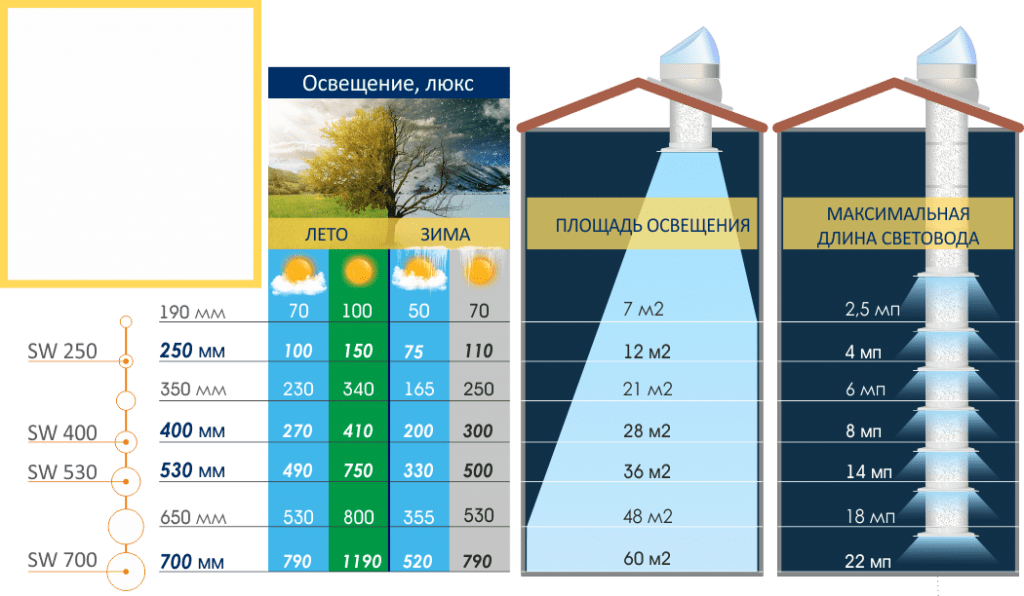

Технические параметры световодов СоларВей представлены в таблице.

Интересно, что даже при устройстве подземного гаража или его расположении под основной частью дома (другого здания) организовать дневное освещение вполне реально: потребуется только увеличить длину световода.

Ценное качество систем освещения с помощью концентрированного и отраженного солнечного излучения – рассеяние светового потока, получение мягкого и естественного света в помещении.

Периодические перебои с электричеством

Обеспечить временное освещение в гараж (12 вольт или 220 В) на время планового или аварийного отключения электроэнергии позволят бензогенераторы, газовые (или на другом топливе) генераторы, аккумуляторы, аккумуляторные лампы.

В первом случае схема подключения предусматривает использование генератора как заменителя основного электроснабжения. Переключение потребления электроэнергии с централизованный сети на генератор используется ручное или автоматическое.

Аналогично используются аккумуляторы: при подключенном централизованном энергоснабжении идет их постоянная дозарядка, при отключении – постепенная разрядка для обеспечения нужного уровня освещенности.

Аккумуляторные лампы – хороший выход для любых случаев проблем с электроэнергией. Будучи полностью заряженными от обычной электросети, они могут использоваться в моменты аварийного или планового отключения электричества, а также для местного освещения в тех зонах помещения, где обычно светильники не нужны.

Внезапные проблемы

Обрыв электролинии, стихийное бедствие, другие форс-мажорные обстоятельства требуют наличия в гараже способов аварийного освещения. Удачно, если получится встроить в основную схему энергоснабжения автоматический переключатель на генератор или аккумуляторы. При этом свет «мигает» и включается снова, запитываясь от альтернативного источника. Если такой возможности нет, под рукой лучше держать аккумуляторную лампу, обычный фонарик или хотя бы свечи со спичками. Их необходимо разместить в помещении так, чтобы при внезапном отключении света можно было добраться до места хранения без риска упасть в смотровую яму или получить ушиб.

Полезный набор для «быстрой» подсветки, чтобы получить напряжение 220 В:

  • аккумулятор на 12 В;
  • реле;
  • провода;
  • инвертор (преобразователь).

Самодельный ветрогенератор

Альтернативным вариантом автономного электроснабжения гаража и дачи в целом является установка ветряка, который также может генерировать бесплатное электричество. Можно купить уже готовое устройство, однако стоить оно будет довольно дорого. За 2-киловаттную модель придется отдать около 100 тысяч рублей. Именно поэтому мы предлагаем вам сделать ветрогенератор своими руками, благодаря которому можно будет пользоваться светом в гараже без электричества.

Единственное, что нужно учитывать – скорость ветра. Если в вашем регионе либо месторасположении участка отсутствуют сильные порывы ветра, получить бесплатную электроэнергию вряд ли получится.

Способы подключения гаража к электричеству

Есть несколько способов провести электричество в гараж. Это можно сделать легально или нелегально. Но мы расскажем о том, как законно провести в гараж электричество.

Сегодня даже бывалые автолюбители забросили опасные эксперименты с незаконными врезками и подключениями. К тому же энергетики научились легко вычислять самовольных врезчиков. Поэтому действуем по закону.

Если подключиться к электричеству, минуя кооператив, например, провести кабель от соседа по гаражу, то рано или поздно данный факт выявится и нарушитель хлопот не оберётся.

Собственникам же индивидуальных гаражей необходимо в частном порядке заключить договор на подключение к электросетям, оформить лицевой счёт, книжку и платить за потреблённую электроэнергию.

Виды

И сначала устройства, которые питаются из общей сети переменного тока. Их есть большое множество, начиная от простых бра, заканчивая интересными торшерами

Однако для всех этих типов важно проводить электричество на балкон. Либо, как в случае со светодиодной лентой, проделывать специальные отверстия и выводить провода к блоку питания, который все равно будет работать от общей сети

Провести электричество на балкон несложно, но, не имея опыта и малейшего представление о работе системы переменного тока, лучше не начинать. Все потому, что неаккуратное обращение с электросетью может навредить здоровью.

А значит, лучше довериться альтернативным способам, которые к тому же легко меняются. Например, светильники без электричества на батарейках. Наиболее популярные в таком случае лампы – таблетки. Абсолютно простое устройство, дающее мягкий свет, работающее от нескольких батареек и имеющее простейшую эксплуатацию. Для того чтобы включить «таблетку», достаточно слегка нажать на ее корпус.

Но сейчас появились и другие варианты приборов без электричества на батарейках. Это могут быть и светодиодные лампы, работающие на аккумуляторе. Они есть в большем разнообразии, что, конечно, преимущественнее с точки зрения дизайна интерьера. Аккумуляторный светильник может быть:

  • пристенным;
  • настенным;
  • потолочным;
  • автономным.

Такое разделение по типу размещения, естественно, уже говорит об ассортименте устройств.

Принцип работы достаточно прост: солнечные лучи попадают на специальную пластину, которая устроена таким образом, что преобразовывает их в электроэнергию, передает к специальному распределителю. Но это если говорить о большой системе. Простые же светильники на солнечных батареях работают по такому же принципу, но в гораздо меньших масштабах. И вот здесь, скорее всего, будет один вопрос: а что делать, если солнца нет? Остаться без света? Зачем же? Дело в том, что светильники на солнечных батареях вполне способны аккумулировать энергию и давать ее по необходимости, даже без первоначального источника.

Однако в регионах, где солнечный свет, это не такое частое явление. Конечно, лучше использовать обыкновенные аккумуляторные светильники без электричества. Они могут день запитываться от общей сети, а вечером давать необходимое освещение.

Для того чтобы ближе познакомится с разными конструкциями, стоит взглянуть на фото. Именно имея перед глазами примеры приборов, в дальнейшем будет гораздо легче сделать выбор. И, тем не менее, при выборе желательно учитывать общие требования к освещению, возможность установки того или иного элемента в доме, а также возможность беспрепятственной и беспрерывной (относительно) эксплуатации.

Мы с вами уже говорили о том, как подключить освещение в гараже. Конечно, там все расписано хорошо и понятно, но бывают моменты, когда нет возможности использовать электричество. Это может быть его полное отсутствие или постоянное отключение, в любом случае – это неприятно. Поэтому в этой статье мы решили рассказать вам, как сделать освещение в гараже без электричества, расскажем основные способы и поговорим о тех, которые выбирать не стоит совсем.

Как подать заявку на подключение через интернет?

Данная услуга предоставляется на сайте «http://портал­-тп.рф». Здесь нужно пройти регистрацию, подать заявку, отправить сканы документов (список указан выше).

У многих собственников возникает вопрос: «Чтобы провести свет в гараж от столба, к кому нужно обратиться?» Отвечаем: обращаться необходимо в компанию, поставляющую энергоресурс в вашей местности. Процедура в данном случае будет состоять из тех же этапов, что описаны чуть выше.

Электросетевая компания протянет свой кабель от линии на столбе к входному щитку на стене гаража. Правда, такой способ не вполне приемлем, так как счётчики на внешней стене гаража зачастую просто разбиваются вандалами. Поэтому есть второй вариант, который предусматривает подземную укладку силового кабеля в металлической трубе от столба с линией электропередачи.

Освещение от филиппинского фонаря


Филиппинский фонарь для наших широт, это вообще редкая экзотика, мало кому знакомая. Достоинство у него одно – абсолютная бесплатность.

Название фонарика пошло из тех мест, где его собственно и изобрели. Кстати там подобным освещением занимается целая волонтерская организация, с весьма говорящим названием – ”Литр света”.

Основано все на преломлении естественного освещения от солнца. Делается такой фонарик из пластиковой бутылки, наполненной водой.

Порядок изготовления следующий:

бутылка тщательно отмывается до блеска, все этикетки удаляются

сверху одевается экран прямоугольной формы из нержавейки

вода в бутылке разбавляется хлоркой или отбеливателем. Эти компоненты нужны, чтобы жидкость не зацветала и не приходилось ее часто менять.

бутылку нужно наполнить водой на 3см выше самого экрана

в крыше просверливается отверстие, куда и закрепляется такой светильник

Чтобы не было протечек, все стыки герметизируются силиконом.

Один такой фонарик сопоставим по мощности освещения с 50 ваттной лампочкой накаливания и покрывает площадь до 10м2.

Дабы поднять уровень освещенности, придется смонтировать на крыше несколько таких девайсов.

Однако нужно быть объективным, такой способ освещения больше применим для какого-нибудь сарая с хламом, нежели гаража, где хранится машина стоимостью несколько тысяч долларов. Никто в здравом уме не будет дырявить свою крышу ради бутылки с водой.

Поэтому далее остановимся на более практичных способах освещения.

Способы подключения гаража к электричеству

Есть несколько способов провести электричество в гараж. Это можно сделать легально или нелегально. Но мы расскажем о том, как законно провести в гараж электричество.

Сегодня даже бывалые автолюбители забросили опасные эксперименты с незаконными врезками и подключениями. К тому же энергетики научились легко вычислять самовольных врезчиков. Поэтому действуем по закону.

Если гараж кооперативный, то самый простой способ решить проблему — написать заявление на имя председателя ГСК и решить вопрос с кооперативным электриком.

Если подключиться к электричеству, минуя кооператив, например, провести кабель от соседа по гаражу, то рано или поздно данный факт выявится и нарушитель хлопот не оберётся.

Собственникам же индивидуальных гаражей необходимо в частном порядке заключить договор на подключение к электросетям, оформить лицевой счёт, книжку и платить за потреблённую электроэнергию.

Как рассчитать освещение в гараже светодиодными лампами?

Каждый гараж нуждается в освещении, это не зависит от периодичности его использования. Освещение должно быть качественным и безопасным. На сегодняшний день на рынке представлен широкий выбор ассортимент осветительных приборов.

Существует множество вариантов организовать освещение в вашем гараже. Но следует учитывать, что для гаражного помещения установлены свои стандарты, заметно отличающиеся от, например, норм жилого или индустриального помещения.

Одно из достаточно популярных (но дорогих) решений – светодиодное освещение. Свою популярность данный вариант завоевал благодаря целому ряду преимуществ.

Светодиоды чрезвычайно долговечны, срок службы некоторых составляет 70-80 тысяч часов.

Светильники данного типа не нагреваются при использовании, а значит отвечают высоким требованиям пожарной безопасности.

Это особенно важно для гаражных помещений, так как в них зачастую хранятся горюче-смазочные вещества. Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути

Помимо этого, светодиоды устойчивы к холоду и жаре

Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре

Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре.

Для расчёта освещения можно использовать стандартное уравнение, которое применяют для ламп накаливания. Уравнение имеет вид:

О = М х П/к, где

М – мощность осветительного прибора (на метр квадратный);

П – площадь гаражного помещения;

к – количество ламп/приборов;

О – освещенность, результат расчётов.

Но вычислить мощность можно несколько проще, для этого необходимо воспользоваться одним правилом. Согласно ему на один квадратный метр гаражного помещения должно приходиться 20 Ватт мощности. Приведем пример:

Есть гараж с площадью 30 квадратных метров (6х5 метра). Площадь необходимо умножить на 20 Ватт, получаем 600 Ватт. Это значение является нормой для гаражного помещения с размерами 6×5 метров.

После расчётов предстоит сделать выбор – осветительные приборы какой мощности следует применить для создания освещения. Допустим, были куплены 60-Ваттные лампы, тогда для всего гаража вам понадобится 10 светильников (600/60).

Но есть важный нюанс – соответствие мощности светодиодных ламп и обычных ламп накаливания.

Светодиодные могут обладать куда меньшей мощностью, но обладать хорошим световым потоком.

Например, 20-Ваттной лампе накаливания соответствует светодиодный аналог с мощностью всего в 2-3 Ватта. Они дают одинаковый световой поток.

Для примера с 60-Ваттным – лампочками подходят светодиоды мощностью 8-10 Ватт. Таким образом, для создания освещения в гаражном помещении площадью 30 квадратных метров вам понадобятся 10 светодиодных ламп мощностью 8-10 Ватт.

При расчётах также следует учитывать высоту гаража. В приведенном примере высота не превышает 2,5 метра. Для гаражей с высотой от трёх и более метров результат нужно умножать на полтора, так как световой поток теряет свою силу.

При создании светодиодного освещения в гараже необходимо придерживаться следующих правил:

  1. Использовать две системы освещения – общую и локальную. Общая будет отвечать за всё помещение. Локальное применяют для мест, где требуется дополнительный свет. К таким относят смотровую яму или верстак;
  2. Равномерность – осветительные приборы следует размещать равномерно;
  3. Модульный принцип – лучше создать зоны, у каждой из которых есть свой выключатель;
  4. Энергосбережение – энергосберегающие лампы стоят дороже, но со временем действительно окупают себя.

Делаем проводку в гараже своими руками: схема подключения, электрощиток, заземление и фото

Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.

Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.

Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.

Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.

Монтаж электросети в гараж своими руками

Перед тем, как осуществлять установку электроснабжения, необходимо позаботиться о техники безопасности и соблюсти следующие правила:

  • нельзя устанавливать выключатели и розетки в погребе, поскольку сырость в таких помещениях очень велика;
  • в смотровой яме можно устанавливать только маломощные светильники, которые не превышают 12 вольт, их работу должен контролировать трансформатор;
  • электросеть должна прокладываться на расстоянии более 20 см от отопительной системы, чтобы линии не были повреждены в дальнейшем;
  • все электроприборы должны обладать специальной защитой от влаги и сырости;
  • обязательно нужно приобрести приборы автоматического отключения, чтобы при аварии помещение было тут же обесточено;
  • все провода электросети нужно прокладывать в горизонтальном или вертикальном направлении под острым углом.

Весь процесс монтажа делится на три этапа:

  • подготовительный;
  • установка внешнего участка;
  • установка внутреннего участка.

Разберем каждый из шагов по отдельности.

Шаг 1. Подготовительный этап

На этом шаге необходимо подготовить гаражное помещение к проведению основных работ. Нужно сделать разметку для будущих розеток и выключателей, креплений и мест проведения самих проводов. Для удобства можно воспользоваться разметочным шнуром, но линии допустимо наносить только вертикально или горизонтально.

Далее нужно заземлить все приборы, чтобы во время монтажа не произошло замыкание или не было ударов током. Для этого следует вмонтировать в грунт три проводника, которые соединены друг с другом. В здание проводится медный кабель, прикрепленный к контуру заземления. Затем провода разводят в сам электрический щит и розетки. После проведения разметки и подготовки приборов подготовительный этап можно считать завершенным.

Шаг 2. Установка внешнего участка электросети

Чтобы провести кабель на улице можно воспользоваться двумя способами: воздушным и подземным. Но лучше всего выбирать прокладку электричества по воздуху, потому что он не требует много времени и ресурсов для монтажа. Нужно соблюдать ряд правил для установки электросети таким образом:

  • высота кабеля над пешеходной зоной гаражного кооператива должна достигать 3,7 метров;
  • при расстоянии от электрического столба до гаража более 30 м нужно будет установить еще одну опору в промежутке;
  • над проезжей частью кабель необходимо поместить на высоту не менее 6 метров от дороги;
  • провод вводится в гараж только на расстоянии, которое составляет не менее 2,7 м от земли.

Если гараж не соответствует требованиям высоты, то на него можно установить стальную трубу, на которой будет крепиться кабель.

Как подключиться к электричеству в ГСК?

Провести свет на условиях гаражного кооператива проще простого. Нужно обратиться к председателю кооператива и согласовать вопрос с электриком ГСК.

Специалист явится к вам в гараж, проверит подключение гаража и проводку на наличие нелегальных розеток, и, если всё окажется в порядке, то просто подсоединит контакты кабеля в распределительной коробке от общей линии к входному автомату или счётчику.

После опломбирования ввода и электросчётчика в ГСК будет оформлена платёжная книжка и учётная карточка-техпаспорт. Далее владелец гаража ежемесячно оплачивает квитанции за потреблённую электроэнергию.

Если вы задумались над тем, как подключить гараж к электросетям без ГСК, то такой способ нельзя назвать законным. Присоединиться к электросетям, минуя кооператив, можно, но тайное всё равно станет явным и тогда нарушителя привлекут к ответственности.

Пункт 17 ПП РФ № 861 трактует норму присоединения к электричеству в ГСК как коллективную. Упрощённый подход в данном случае может обернуться очень серьёзными проблемами, от пожара до регулярных аварий на линии.

Сколько стоит подключение к электричеству в ГСК? В отношении садоводческих и гаражных кооперативов размер платы за техническое присоединение энергопринимающих устройств не должен превышать 550 рублей, при условии присоединения членом ГСК не более 15 кВт по по одному источнику электроснабжения.
