Как сделать откатные ворота своими руками: видео, фото и чертежи

Откатные ворота на винтовых сваях своими руками. Инструкция + фотографии!

Вариант схожий по созданию с многими другими, но удобство его в том, что за счет своей конструкции они могут устанавливаться в не совсем ровных местах.

Посмотрим как создать вот такой вариант

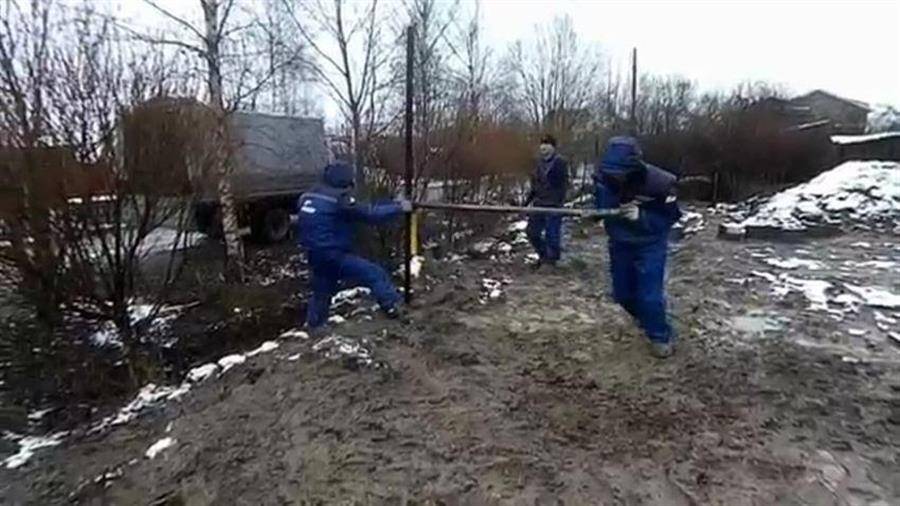

Первым делом определяем место и вкручиваем металлические винтовые сваи

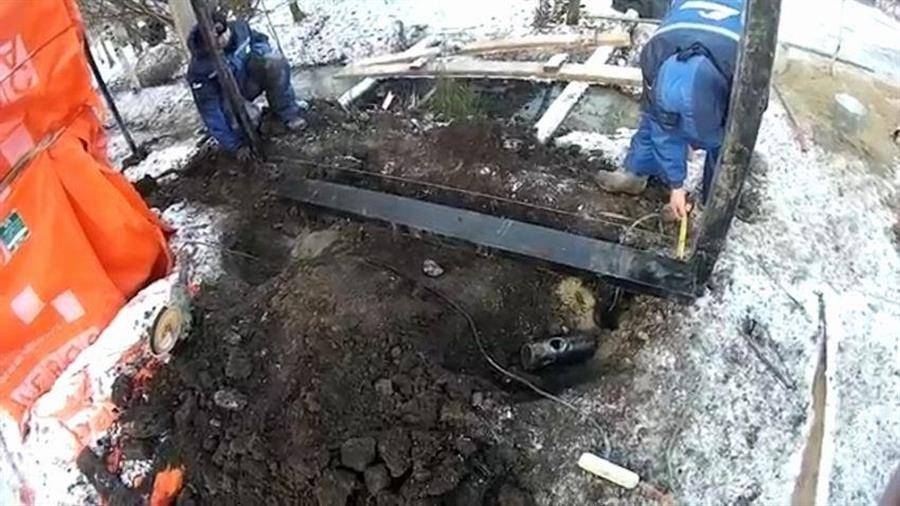

Когда столбы готовы, установим направляющую ворот

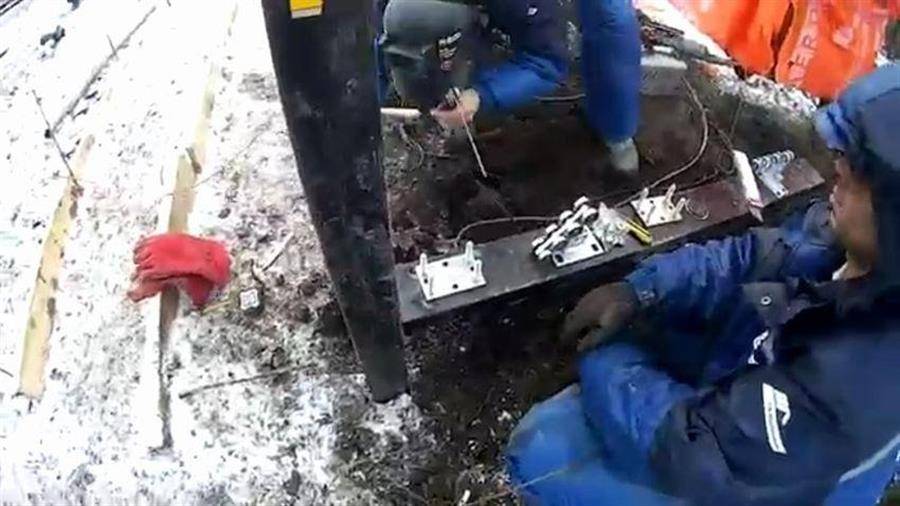

Приварим и закрепим каретки и кронштейны ворот

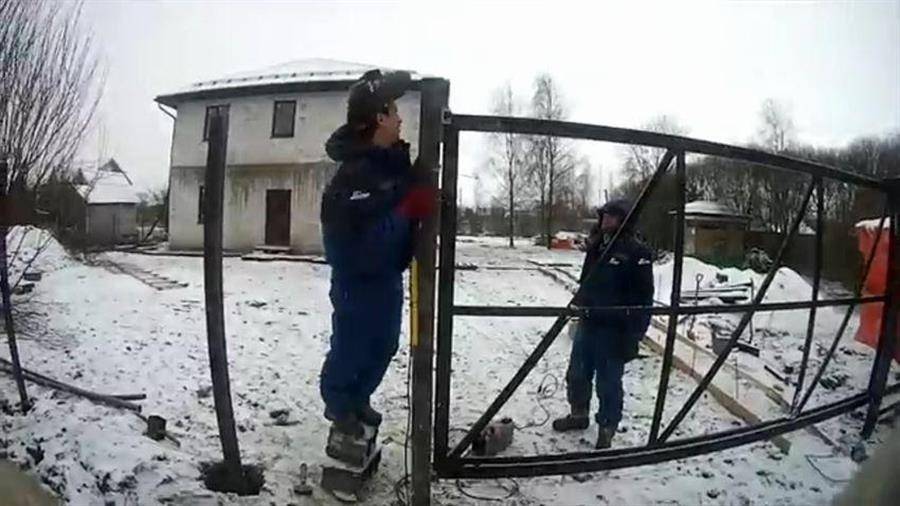

Свариваем каркас из профиля и устанавливаем на столбы

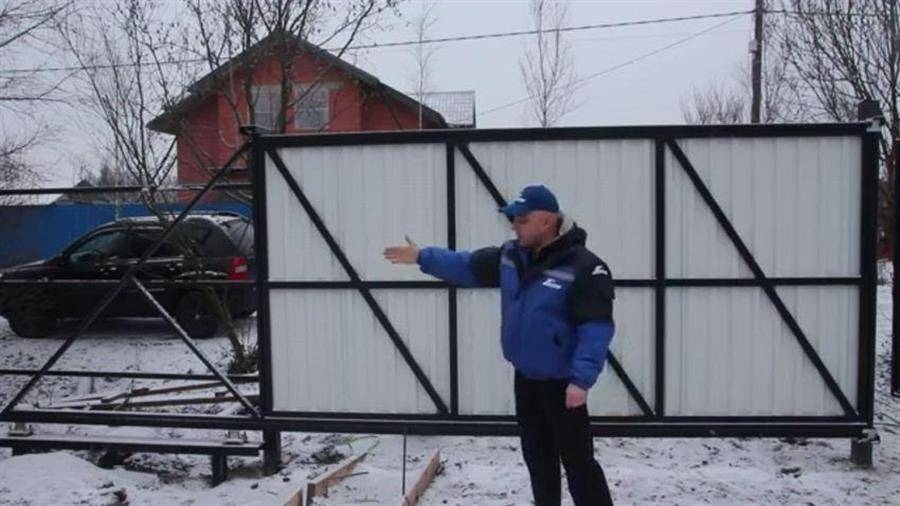

Обшиваем ворота профильным листом

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=CeIqTly4ESoОригинальное название: Откатные ворота и забор на винтовых сваях. ООО “СВ-Фундамент”Автор видео: Строй и Живи

Читать полностью (ссылка)

Окончание работ и обшивка

Завершением монтажа станет процесс обшивки полотна ворот профнастилом. В качестве креплений используют клепки. Они, в отличие от саморезов, очень долго могут держать динамические нагрузки и не ржавеют.

Обшивку хорошо делать с обеих сторон, так конструкция будет более прочной, но для начала можно выполнить только внешнюю обшивку.

На рынке стройматериалов сейчас представлено очень много вариантов комплектующих для самостоятельного изготовления и монтажа сдвижных ворот из профилированного листа.

При условии, что все комплектующие будут качественными, а тот, кто непосредственно занимается изготовлением, имеет соответствующие навыки, ворота ничем не будут отличаться от заказного варианта.

Все что нужно знать про шлагбаумы Doorhan Barrier — вы найдете в нашей статье.

Вам не интересно узнать, какая стандартная ширина гаражных ворот?

По следующему адресу http://tech-gate.ru/drugaya-produkciya/turnikety/raznoobrazie-perko.html вы сможете удостовериться в том, что цена на турникеты ПЕРКо не такая уж и высокая.

Различие есть только в отношении общей стоимости – заказные ворота с установкой обойдутся раза в полтора дороже. Несмотря на это, не имеющие опыта сварочных или других работ люди должны предоставить выполнение такого заказа специалистам.

Чтобы разобраться с тем, что представляют собой сделанные своими руками откатные ворота из профнастила недостаточно посмотреть одни лишь фото. А вот следующее видео – позволит получить более точное представление о данной конструкции:

https://www.youtube.com/watch?v=glEjqu5Aa5I

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
Правая колёсная группа
Левая колёсная группа
Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
Уровень земли (асфальт, брусчатка)
Длинный швеллер приварен к нижней балке воротной рамы
Электропривод (опционально)
Зубчатая рейка для сцепления с маховиком электропривода
Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
Забор из профильной трубы 60х40 или 40х25
Большие и прочные петли
Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Инструменты и материалы

О тех составляющих, которые понадобятся, и инструментах для работы с ними нужно рассказать отдельно.

Материалы

Профнастил. В зависимости от площади створки закупается расчетное количество листов.
Каркас и рама. Потребуются профильные трубы 60*40, 40*20, 60*30. Для внутренней рамы используют трубы меньшего размера, а для несущей – большего.
Фундамент. Здесь нужно больше составляющих: швеллер; арматура – прут диаметром 10–12 мм; цемент для раствора 500 или 400 марки; по трети объема заливки щебня и песка.
Крепежи. Можно использовать саморезы, но с профилированным листом удобнее работать, используя заклепки. Их потребуется около 12 шт. на каждый лист.
Покрытие. Краска, грунтовка и герметик для каркаса.
Консольный комплект. Направляющая, две роликовые каретки, накатный и верхние ролики, заглушки, уловители.
Комплект автоматики, включая провода.

Перед тем, как изготавливать подъемные гаражные ворота своими руками, не лишним будет посмотреть видео о том, как они функционируют.

О том, что представляют собой рафшторы — вы узнаете из нашей статьи.

Инструмент

Уровень, желательно большого размера.
Лазерный измерительный прибор.
Шнур.
Сварочный аппарат.
Шуруповерт, дрель, перфоратор.
Ножовка для работы с металлом.
Резиновая киянка.
Рулетка.
Лопата.
Емкость для раствора.
Элементы личной защиты.
Немного досок для опалубки.

Как сварить металлические распашные ворота для дачи своими руками

Распашные металлические ворота для дачи создают, как правило, по одной схеме — из двух половин (створок) высотой 1,6—1,8 м при общей ширине пролета 2,4—3,5 м. Каждая створка представляет собой раму из металлической трубы 60 х 40 х 1,5—2 или 40 х 40 х 1,5—2 мм, обшитую каким-либо материалом. Для обшивки чаще всего используют профлист, поликарбонат, гладкий прокатный или оцинкованный лист. Вместо глухой обшивки створка может быть заполнена металлической сеткой или решеткой из профилированного или кованого металла.

Если проем дачных распашных металлических ворот, изготавливаемых своими руками, не превышает 3 м, то можно сделать их и одностворчатыми, но это создаст чрезмерно большую нагрузку на подвес.

Перед тем как сделать такие ворота из металла, первым делом необходимо снять точные размеры проема: ширину и высоту. Не стоит забывать, что технический просвет (расстояние между уровнем дороги и нижней кромкой ворот или калитки) должен составлять не менее 50 мм. При зазоре 100—150 мм ворота можно будет без труда открыть даже при достаточно большом снежном покрове.

Исходя из размеров, надо сделать эскиз конструкции металлических ворот, возводимых своими руками, и подсчитать количество необходимого материала. Для ограды 2 х 3,5 м (общий проем) понадобится примерно 23 м профильной трубы (с учетом внутренних перемычек). Иногда раму ворот делают усиленной, для этого понадобится еще 15 м трубы несколько меньшего сечения.

При изготовлении металлических ворот своими руками можно использовать не только профиль, но и водопроводные трубы 1\2 — 1, а также уголок с полкой от 40 мм. При использовании уголка перед сваркой следует вырезать в заготовках часть полки для стыковки их в одной плоскости.

С поверхности металла необходимо удалить всю ржавчину. Для этого понадобится болгарка со шлифовальным диском или обычная наждачная бумага. Если вы покупали новый, чистый профиль, то он обычно бывает смазан маслом, которое необходимо удалить тряпочкой, смоченной бензином.

Перед тем как сварить металлические ворота, разложите на земле или сварочном столе все части и подгоните профили к нужному размеру. Но в любом случае сваривать раму нужно только на идеально ровной поверхности, не допуская ни малейших перекосов в плоскости створки, выверив их по горизонтали уровнем и проверяя каждое соединение угольником как до, так и после сварки.

Когда все отрезки профиля будут правильно стыковаться, зафиксируйте их струбцинами и приступайте к сварке внешней рамы. Затем измерьте и сравните диагонали рамы, чтобы убедиться в ее прямоугольности, после чего можно приваривать укосины или поперечины. Их рисунок может быть разным, главное — обеспечить створкам жесткость. Чтобы сделать металлические ворота своими руками как можно более прочными, дополнительно по углам рамы можно наварить треугольные косынки из листовой стали толщиной 3 мм. Затем еще раз пройдитесь болгаркой со шлифовальным диском, очистите места сварки и удалите шлак.

Если ворота будут устанавливаться в уже имеющийся забор с бетонными или кирпичными столбами, то еще на этапе проектирования следует учесть размеры боковых опорных стоек, которые нужно будет прикрепить к заборным столбам. Такие стойки изготавливают из профилированной трубы 60 х 60 х 2 мм или 40 х 60 х 2 мм. Если есть возможность вплотную к столбу вырыть котлован, стойки желательно забетонировать, приварив к ним внизу отрезки арматуры или полосы. Стойки строго вертикально выставляют с помощью отвеса или уровня и крепят к столбу с помощью анкеров, после чего заливают котлован бетоном. Если же забетонировать стойки невозможно (например, из-за имеющегося фундамента, который нежелательно взламывать) придется обойтись только анкерным креплением. В любом случае стойки не должны быть выше столбов — они должны располагаться на одном уровне с верхним обрезом ворот.

Если работа по установке распашных металлических ворот своими руками ведется с новым забором, целесообразно установить стойки из профилированной трубы 80 х 100 мм с толщиной стенок 7 мм. При желании впоследствии их можно обложить с трех сторон кирпичом или скрыть за настилом забора.

На этих фото показаны распашные металлические ворота, изготовленные своими руками:

Конструкция откатных ворот

Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.

В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.

Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.

Подготовительные работы

Чертеж с несущей балкой

Возведение конструкции можно проводить несколькими способами, все зависит от предпочтений, но основные моменты неизменны для любого вида конструкции:

Определившись со способом возведения, следует подготовить схемы и чертежи с размерами. По ним проще будет рассчитать затратную часть и расход материала.
Подготовить место для фундамента, на котором будет находиться несущая рама.
Заложить фундамент, и если опорные столбы уже есть, позаботиться о закладных элементах.
Закупить или изготовить фурнитуру для откатной системы. Специалисты советуют приобрести готовую фурнитуру, так как конструкция будет выглядеть более привлекательной.
Учитывая тот факт, что рано или поздно вы захотите автоматизировать откатные ворота, следует заранее позаботиться о разводке кабеля.
Если в вашей конструкции не предусмотрена силовая рама, то нужно позаботиться о прочности стены, на которую будут монтироваться направляющие ворот и держатели.

Консольные ворота

Конструкция этого типа ворот схожа с откатными по рельсу, но отличается тем, что контакта с наземным рельсом у ворот нет. Эта наиболее сложная конструкция, однако, это дает ей свои преимущества: погодные условия не влияют на работу ворот, а также они оставляют много свободного пространства, сводят на нет риск повреждения транспортного средства, въезжающего в них.

Движение ворот осуществляется очень просто благодаря хорошо проработанной конструкции, а также пониженному трению. Из минусов можно отметить сложную установку и необходимость наличия большего участка забора, чем размер проема.

Выполнение траншей под фундамент

Прежде чем заниматься установкой откатных ворот своими руками, чертежи и схемы которых заранее подготовлены, надо заложить под них основание.

Для начала роют ямки. В них разместятся пьедесталы для столбов. Углубление делают немного шире размера самих опорных колонн. Такой подход облегчит последующее выполнение кладки. Фундамент делают строго по схеме.

Важно учитывать климатические условия местности

Если предполагается промерзание почвы, то берут во внимание типичную глубину. Фундамент должен уходить ниже этой величины

Если во время раскопок рушатся грунтовые стенки, то не обойтись без выполнения опалубки.

Стенки траншеи поливают водой, добиваясь утрамбовки. Одновременно с подготовкой ям под фундамент выполняют закладку капсулы под электрику. На роль гильзы отлично подходит простая пластиковая водопроводная труба.

Монтаж распашных ворот сварным способом

Перед тем как делать ворота, составляется схема, в которой нужно указать размер проема, месторасположение петель, засовов и крепления поперечин. Чертеж разрабатывается с учетом вида автомобиля и ширины дорожного покрытия, которое подходит к дому.

Чаще всего выбираются следующие размеры:

высота ограждения – приблизительно 2,3 м;
длина полотна – не больше 1,9 м.

Каркас

Для монтажа потребуются:

трубы для рамы 50х35 мм;
опоры – профиль квадратного сечения (80х80 мм);
профнастил (порезка производится на заводе или можно раскроить материал своими руками);
уголок 30 мм;
цемент;
крепежи (саморезы, болты);
заклепки для облицовки конструкции;
ножницы;
акриловая краска;
уровень, линейка, лопата;
сварочный аппарат;
электродрель.

Сварка створок

Монтаж опор

Если на дачном участке уже находится ограждение с металлическими опорами, то сваривать элементы каркаса с петлями можно на них.

Эскиз

Крепление отдельных опор может производиться так:

Опорная труба покрывается грунтом и окрашивается.
Размечается ширина ворот, и бурятся 2 ямы глубиной 125–160 см.
На дне необходимо сделать песчаную подушку.
Далее происходит монтаж подготовленных опор и укрепление их арматурой.
Выравнивание труб по уровню, заливка их цементом.
Цемент затвердеет приблизительно через 12–15 дней.
Петли устанавливаются, когда основание застынет.

Сборка рамы

Для сборки рамы подготавливается площадка (желательно около проема забора), которой хватит для укладки створок.

Сварочные работы

Пошаговая инструкция:

Когда создан эскиз, то с учетом этого чертежа нарезается металлическая труба (50х35 мм) под острым углом 45 градусов.
После этого каркас нужно уложить и прихватить с помощью сварочного аппарата.
Далее требуется померить ширину каркаса и диагональ.
Если нужно, то откорректировать положение труб.
Затем производится окончательная сварка.
По внутреннему периметру каркаса приделывается уголок.
Для повышения прочности на каждом углу крепят «косынки» – металлические треугольники.
К каркасу привариваются 2 поперечные трубы.
С учетом схемы прикрепляются петли и засовы.
Участки сварки шлифуются, обрабатываются грунтом и окрашиваются.

Шлифовка

Таким же образом можно сделать ворота на болтах.

Обшивка каркаса

Затем, когда конструкция полностью затвердела, приступают к облицовке профлистом. Лист аккуратно укладывается на раму и крепится с помощью саморезов либо заклепок.

Крепеж производят лишь на участках углубления «волны». Шаг между креплениями делается небольшой (на 1 метр профилированного настила требуется не менее 7 заклепок), поскольку створка обязана выдерживать сильный ветер и общую массу облицовки.

Далее ворота устанавливаются на петли, которые предварительно закрепляются на опоры.

Крепление

Во время монтажа нужно внимательно следить, чтобы сверху и снизу зазоры на ограждении были более 25 см. Свободное пространство внизу поможет обеспечить беспрепятственное открывание зимой. Зазор сверху даст возможность в дальнейшем установить декоративные элементы.

Преимущества откатных ворот

Откатные ворота могут быть сдвижными или раздвижными. И в том и в другом случае конструкция ворот состоит из цельной панели, которая движется вдоль ограды на роликах, закрепленных на специальной платформе. Откатные ворота, установленные своими руками, открывать можно в любую сторону. Такая система позволяет экономить пространство. Кроме того, они не требуют рельсов, не касаются земли и легко раскрываются даже при обильном снегопаде.

Облицовка для откатных ворот подбирается в соответствии с дизайном забора, участка и фасада дома. Она может быть деревянной, металлической, из профнастила, поликарбоната или ковки.

Чаще всего при монтаже откатных ворот, устанавливаемых своими руками, используется облицовка из профнастила. Этот материал служит долго, поскольку в его производстве используется оцинкованная сталь. Он хорошо выдерживает нагрузки и давление, его используют и для создания кровли, и для устройства ворот. Для ворот следует выбирать более легкие варианты профнастила, который не должен утяжелять конструкцию. Кроме того, необходимо учитывать, что при использовании данного материала будет слабой защита соединений. Здесь будут образовываться ржавчина и серьезные повреждения, которые со временем могут привести к ухудшению качества всей конструкции.

Очень красиво выглядят ворота из профлиста с элементами ковки. Эта дополнительная деталь придает сооружению очень необычный и даже изысканный вид. Такие ворота могут стать достойным украшением загородного участка.

У откатных ворот есть ряд немаловажных преимуществ: они могут пропустить автомобиль любого размера, их конструкция очень надежна и долговечна, в процессе эксплуатации ворота не требуют дополнительного ухода и безотказно функционируют в любую погоду. Кроме того, откатные ворота можно снабдить автоматическим приводом и фотоэлементом для контроля продвижения автомобиля, что делает эксплуатацию ворот еще более удобной и служит дополнительной гарантией безопасности.

Безусловно, конструкция откатных ворот, устанавливаемых своими руками, более сложная, чем распашных, соответственно, несколько сложнее их изготовление и установка. Для этих ворот требуется больше специальных комплектующих, что предполагает и большие расходы. Но, несмотря на это, в процессе эксплуатации откатных ворот все дополнительные расходы и хлопоты оправдывают себя в силу тех преимуществ, которые имеют откатные ворота в сравнении с другими. Именно поэтому в последнее время их популярность продолжает расти. В качестве наглядного примера предлагаем пошаговое описание всех работ, связанных с установкой ворот этого вида.

Ниже представлена пошаговая инструкция установка откатных ворот своими руками с видео и фотографиями.

Выбираем материалы и фурнитуру

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:

вес не больше 400 кг, шириной до 4 м,
масса до 600 кг, размер не больше 6 м,
вес более 600 кг, ширина свыше 6 м.

При самостоятельном монтаже откатных ворот придется приобрести:

нижнюю направляющую балку,
поддерживающую скобу, на ней устанавливаются резиновые ролики,
пару опорных тележек с площадками под них,
концевой ролик,
нижний и верхний уловители,
заглушки из пластика.

Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:

профильные трубы 50×50 или 60×40 мм для сборки рамы,
труба 40×20 для сборки каркаса под обшивку,
20-й швеллер длиной 2 м для монтажа роликовых тележек,
отрезки листового железа для закладных на кирпичных или каменных опорах,
арматурные прутья диаметром 10 12 мм для установки швеллера на фундаменте,
при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом,
краска и грунтовка по металлу.

Галерея различных видов ворот

Из профнастила можно сделать различные типы ворот, но основными из них являются:

Распашные (обычные и гаражные);
Подъёмные (обычные и гаражные);
Откатные (обычные и гаражные);
Другие.

Если вы решили установить у себя ворота из профнастила, то лучше всего отдать предпочтение распашными, так как они более лёгкие в изготовлении.

Откатные типы ворот

Такие конструкции позволяют существенно экономить пространство во время их открывания. Ворота движутся вдоль всего забора или стены гаража и откатываются полностью вбок. Существует три типа: подвесные (обычные или гаражные), консольные и на колёсах. Самыми популярными являются ворота консольные, так как они не мешают въезду любого вида транспорта.

Откатные консольные ворота из профнастила

Распашные ворота

Это наиболее распространённый тип ворот. Несмотря на свой минус (обязательное наличие большого свободного места для их эксплуатации), они привлекают владельцев частных домов простотой изготовления и дешевизной.

распашные ворота из профнастила на металлических опорах

Распашные с калиткой

Распашные ворота могут быть обычными, а могут иметь удобную калитку. Не всегда удобно при выходе открывать обе створки ворот, поэтому в них предусматривают небольшую калитку.

Распашные ворота из профнастила с калиткой

Декоративные

Такие ворота обычно украшают различными коваными элементами. Для того чтобы сделать красивые ворота с художественными декоративными металлическими элементами необязательно иметь навыки кузнеца. Их можно просто приобрести в специализированных компаниях, а для того чтобы собрать потребуются только навыки сварщика.

Распашные ворота из профнастила с коваными элементами

Изучаем особенности механизма

Откатные ворота из профлиста — рама, сваренная из металлической трубы, зашитая внутри профнастилом. Они устроены по принципу шкафа-купе.

Благодаря передвижному механизму заградительное полотно сдвигается в сторону (вдоль забора) по направляющей. Его положение фиксируется на опорной балке при помощи специальных роликов. Это позволяет полностью освободить проем и прилегающую к нему территорию. В качестве украшения конструкции могут использоваться кованые элементы, изображения, нанесенные краской, при помощи клеящейся пленки.

полотно, заключенное в каркасе;
система открывания, состоящая из опорного, приемного столбов, зубчатой рейки, несущей балки, консольной части.

При открывании секция ворот передвигается по направляющей рельсе консольных блоков, установленных на ленточном армированном фундаменте.

Преимущества профнастила

Конструкция откатных ворот из металлопрофиля изготавливается на основе каркаса в виде профильной трубы или стального уголка и профнастила. Профилированной лист – это стальной холодногнутый прокат с трапециевидной гофрой, что обеспечивает высокие эксплуатационные свойства и прочность настила. Для ограждений и ворот рекомендуется прокат С-8 с высотой гофры 8 мм. Для работы можно использовать оцинкованный прокат, но лучше всего выбирать листы с одно- иди двухсторонним полимерным покрытием, что делает лист максимально защищенным от коррозии.

Такой профнастил отличается следующими преимуществами:

надежность и прочность;
долговечность;
устойчивость к коррозии;
малый вес;
простой монтаж.

Если полотна будут иметь значительные размеры, можно выбирать профлист с большей высотой волны и толщиной стали, включая такие варианты, как «НС», то есть несуще-стеновой профнастил.

Чертежи

Перед тем, как начать монтаж, необходимо составить чертеж с указанием спецификации материалов. При составлении чертежа необходимо учитывать:

ширину и высоту створки;
тип ворот (стандартные или подвесные);
запланированные нагрузки и интенсивность эксплуатации;
тип опорных столбов;
необходимость использования автоматики.

Также во время составления чертежа учитываются:

сплошное полотно из профилированного листа используется только для лицевой части с небольшим заходом за забор, остальная часть створки выполняется в виде противовесной части, свариваемой из профилированной трубы и стального уголка;
длина противовеса должна быть достаточной для обеспечения устойчивости ворот, ее длина должна быть больше 33% от общей длины профлиста;
при составлении схемы створки учитывается, что рама изготавливается из профилированной трубы с сечением 60*30 мм или 40*40 мм (зависит от габаритов ворот), лаги будут иметь меньшее сечение, например, 40*20 мм.

Для изготовления противовеса можно использовать трубу или уголок, при этом для расчетов используется такая простая формула: длина полотна (листа профнастила) составляет L, общая длина с учетом рамы составляет L + 200, длина противовеса будет равна 0,4 * L. Согласно такой формуле, для изготовления четырехметровых ворот проемная часть будет равна 4200 мм (створка обязательно должна перекрывать проем на 100-200 мм в каждую сторону!). противовес будет иметь длину в 1800 мм, то есть в процентном соотношении консольная часть составляет 45% от общей проемной. Это полностью соответствует техническим требованиям к откатным воротам.

При составлении чертежа также необходимо учесть высоту рамы с направляющими, что можно рассмотреть на таком примере:

для ворот используется направляющая 70*60 мм;
ширина дорожного просвета составляет 75 мм;
высота для направляющей принимается равной 60 мм, при этом высота внешней трубы каркаса равна 30 мм, внутреннего каркаса – 40 мм.

При расчете общей высоты необходимо суммировать такие значения, как высота верхней направляющей, высота листа профнастила и труб каркаса, высота нижней направляющей трубы. Общая высота предполагает, что к полученному значению будет придавлена высота швеллера с роликовой кареткой.

Советы по отделке

После того как мы сварили каркас необходимо все швы зашлифовать специальным зачистным кругом болгаркой или шлифмашинкой для того, чтобы убрать лишний металл и окалину. Также это делается для придания конструкции эстетичного вида.

Все столбы конструкции ворот мы обрабатываем антикоррозийным средством и затем окрашиваем краской в цвет самого профнастила.
Окрашенный каркас ворот
При желании опорные столбы можно закрыть специальными накладками.
Фасад распашных ворот из профнастила

Как сделать засов на воротах

Обычно замки врезные на воротах не ставятся, так как это достаточно трудоёмкое занятие. Замки с ручками накладные или врезные ставят на калитках для большего удобства. Для ворот обычно хватает обычного мощного засова. Его можно приобрести в любом строительном магазине, а можно сделать самостоятельно.

Вертикальные засовы

Такие запоры являются достаточно популярными видами устройств, так как их легко сделать своими руками.

Для этого необходимо взять кусок круглой трубы и отрезать два одинаковых куска. Затем их приварить к верхней и нижней планке каркаса ворот.
Берём два куска арматуры и с помощью трубогиба или сварки сгибаем их под углом 90°. Причём один из концов прута должен быть немного больше другого.
Затем делаем отверстия в нижней и верхней планке каркаса, так чтобы пруты могли свободно в них заходить.
Внизу в фундамент ворот или просто в грунт забиваем два куска трубы, которые будут фиксаторами запоров.
Вертикальные запоры для распашных ворот

Засов накладной горизонтального типа

Такой засов подходит для конструкций из профнастила, так как его легко установить на поперечные планки конструкции.

Для этого можно заранее приварить квадратный кусок металла в средней части ворот с двух сторон, так чтобы потом на них можно было наложить засов.
Прикручиваем его с двух сторон специальными шурупами.
Так как такое устройство имеет специальные монтажные «уши», то при необходимости на них можно вешать обычный навесной замок, когда вы уезжаете из дома надолго.
Накладной горизонтальный засов для ворот

Электромагнитные замки

Так как технологии не стоят на месте, то владельцам частных домов производители могут предложить более надёжные конструкции электромагнитных замков. Такие устройства соленоидного типа представляют собой конструкции с электродвигателями и тросиками.

На замок подаётся напряжение и срабатывает электромагнит, плотно притягивающий к себе обе створки ворот. Такое магнитное притяжение настолько сильное, что открыть ворота просто невозможно без специальных инструментов.
Открывается замок только специальным ключом. В качестве них могут выступать радиобрелки, магнитные карты, RF-метки, потайные кнопки, панели с кодами и другие системы.
Для многих владельцев частных домов производители приготовили замки с детектором отпечатков. Ворота также оснащаются домофонами, которые необходимы для того, чтобы владелец дома мог поговорить с пришедшими гостями. Так как данные устройства могут работать от сети в 12 вольт, то это делает их совершенно безопасными для людей.
Электромагнитный замок для распашных ворот

Механические кодовые устройства

Наиболее экономичным вариантом можно назвать кодовые замки, которые открываются при нажатии на определённую комбинацию цифр. Но в таких замках комбинацию необходимо часто менять во избежание неприятностей.

Кодовый замок для ворот

Из чего состоит конструкция

В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:

Как сделать современный ландшафтный дизайн своими руками?
Лучшие способы очистки снега во дворе частного дома
Автоматические откатные ворота

направляющие балки, которые выполняют роль несущей;
опоры для роликов;
ролик, который можно снять;
регуляторы парусности и нагрузки – уловители;
в качестве крепления используется кронштейн, защищающий ворота от покачивания;
опора, обеспечивающая створкам подвижность и подставка к ней.

Наглядно состав конструкции может представить схема откатных ворот.

Как сделать откатные ворота из профнастила: пошаговая инструкция
