Делаем печку для барбекю своими руками

Предназначение различных моделей: уличная печь для дачи, сада, двора

Барбекю из кирпича лучше всего использовать тем, кто живёт в частном доме. Такая печь является стационарной, то есть её невозможно переносить. Для такого барбекю можно сделать вертел, поверхность для разделки продуктов, полки под посуду и даже встроенную мойку.

Фото 3. Кирпичное барбекю расширенной компоновки, в котором есть место для приготовления пищи на углях и также для варки различных блюд.

Барбекю расширенной компоновки применяется для готовки блюд на углях или на чугунной плите с отверстием. Так можно варить супы, подогревать воду или готовить картошку.

Барбекю из железа легко переносится, удобно для использования как в своём дворе, так и на лоне природы. Такая конструкция компактна, её легко поместить в багажник автомобиля. Она идеально подходит для любителей загородного отдыха.

Подготовка материалов

Печь-барбекю будет располагаться на улице, хоть и под крышей, но, тем не менее, именно этот факт заставляет использовать при его возведении кирпич марки не ниже М-250. Дело в том, что иногда данные устройства эксплуатируют при температуре воздуха ниже – 25 градусов, а это гигантский «физический стресс» для кирпичных конструкций – быстрый нагрев и затем быстрое охлаждение.

Общее количество данного кирпича с учетом кладки трубы – 1500 шт. Шамотный (огнеупорный) кирпич – обязателен в использовании при кладке топок и в других местах, где есть контакт с пламенем от сгорания дров. Данный кирпич выдерживает температуру горения в 1000 градусов, а обычный кирпич не больше 450 градусов. Кстати вы сами можете по цвету нагретой поверхности определить температуру нагрева тела, и решить какой кирпич применять. Если железный брусок находящийся в верхней точке пламени стал темно-красным – температура 350 0С, Красный – 400 0С ,если его цвет ярко-красный – 450 – 500 0С, если красный переходящий в белый оттенок – 550 и выше. Обычно такой цвет бывает при принудительном прокачивании воздуха в горнах плавильных тиглях, а если ослепительно белый – 700 0С и выше.

Как видно из этих данных обычный кирпич не выдержит в топке дольше нескольких сезонов, а если печь выложена на улице, то и того меньше. В качестве раствора будем использовать водный раствор печной смеси двух типов – обычный для кладки стен и огнеупорный для кладки топок, мангала и стенок камина.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

  • основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
  • опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
  • решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
  • расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

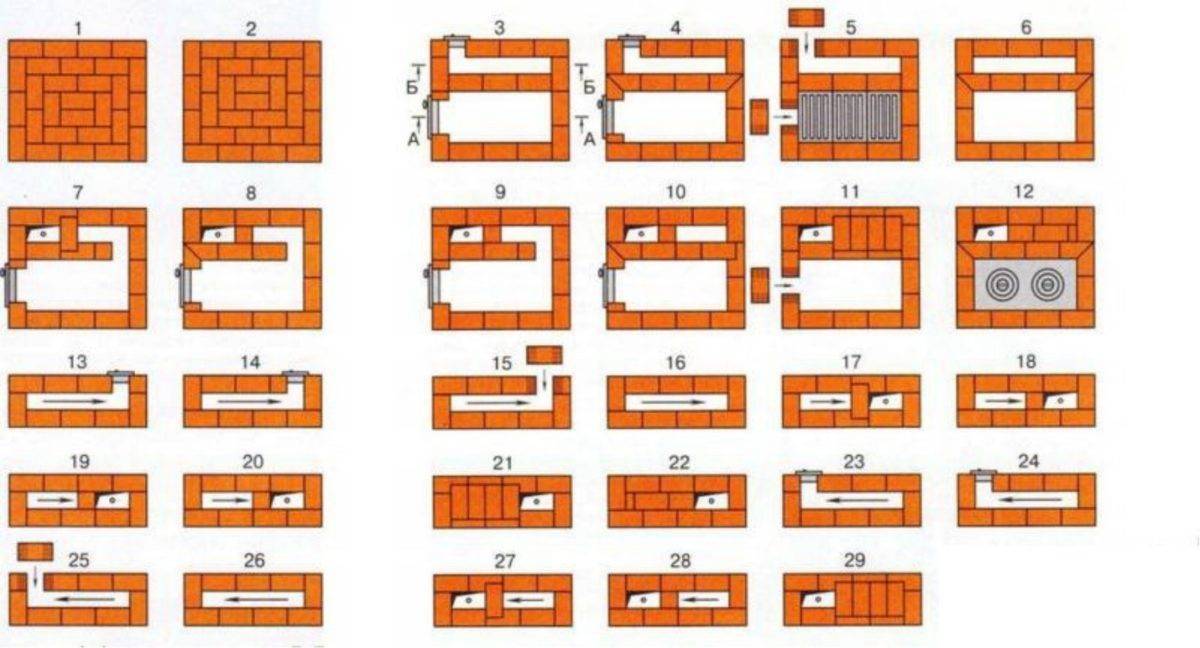

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Фундамент

Мангал из кирпича может весить несколько тонн, поэтому фундамент под такое сооружение должен быть основательным. Конструкция представляет собой бетонную армированную плиту, уложенную на подсыпку из песка со щебнем или гравием.

Порядок устройства фундамента под мангал из кирпича своими руками:

Расчистить площадку, снять верхний слой почвы на глубину 30 см.

Подсыпать и уплотнить сначала слой щебня, затем песка.

  • Уложить гидроизоляцию — рубероид, гидроизол или другой рулонный материал.
  • Установить опалубку по периметру.
  • Под зону печи уложить арматурную сетку с ячейкой 150х150-250х250 мм из стержней диаметром 12 мм.
  • Остальной участок заармировать дорожной сеткой.

  • Залить бетон марки М200 толщиной 200-250 мм, уплотнить.
  • Через 3-5 дней бетон наберет прочность, потом можно снять опалубку.

На пучинистых грунтах рекомендуется фундамент опирать на сваи. Для этого пробурить отверстия сечением 200 мм ниже глубины промерзания с шагом 1 м, установить внутрь арматуру и залить скважину бетоном. Арматуру свай соединить сваркой с каркасом плиты, затем забетонировать.

Под массивные кухонные комплексы из кирпича сетка укладывается в 2 слоя. Избежать сил пучения поможет слой пенопласта или пенополистирола толщиной 50 мм под всей площадью фундамента.

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

  1. Верх топочной, облицовочной части выводятся в один уровень.
  2. Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
  3. Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

  1. Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
  2. Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Облицовка

Для кладки клинкерного кирпича облицовка не применяется.

Если же возведение выполнялось бюджетным печным и огнеупорным кирпичом, то проводить облицовку необходимо. Но мастера советуют делать это не сразу, а лишь спустя несколько месяцев эксплуатации.

Главные условия при выборе материала – его жаропрочность, пожарная и экологическая безопасность.

В качестве облицовочного материала подойдут:

  • натуральный (плитняк, кругляк) или искусственный камень;
  • жаропрочная, клинкерная, тротуарная плитка;
  • декоративная штукатурка;
  • побелка.

Для защиты изделия от вымывания раствора поверхность обрабатывают специальными масляными пропитками, термостойкими лаками. В продаже есть силиконовые гидрофобизаторы, которые дополнительно защищают конструкцию от развития микроорганизмов внутри кладки.

Простую конструкцию уличного мангала получится возвести самостоятельно, придерживаясь рекомендаций мастеров. А вот более сложные сооружения, дополненные плитой, грилем, казаном, лучше доверить специалистам.

↑ Возведение обычной печи барбекю

Схема укладки тщательно продумывается заранее. Стенку кладут в полкирпича при помощи бетонного раствора.

Высота стен напрямую зависит от формы проёмов.

Прямоугольный проём необходимо закрыть металлическим профилем, выступающим в качестве основы для дальнейшей кладки кирпичей. Арочный можно сделать, используя деревянный каркас. После проделанной работы конструкции нужно оставить на некоторое время, дав раствору застыть.

При наличии мойки в плане конструкции, нужно установить трубу, через которую будут проходить водопроводные шланги.

Важно! Столешница должна быть не ниже 1 м.

Не стоит забывать о 3 важнейших рекомендациях печников:

  • качество кладки зависит от швов, необходимо устранить любые неровности;
  • верхний край проёма и стол должны разделять как минимум 2 ряда кирпичей;
  • в центре арочного проёма обязательно укладывают кирпич.

После возведения нижнего яруса выполняется стяжка.

Монтируется опалубка из древесины. После заливки её раствором стяжку оставляют на 4 дня.

По истечении времени можно установить столешницы.

Топочное отделение для печи барбекю

Топка, имеющая перегородки – следующий ярус конструкции. Кладка топки делается в 2 ряда.

Для стандартной прямоугольной топки потребуется выложить стенки из 9 рядов, а для арочного проёма достаточно будет и 7 рядов.

Перед началом убавления рядов для дымохода обязательно кладут 2 дополнительных ряда кирпичей. После чего приступают к формированию дымохода, последовательно уменьшая длину кирпичных рядов на ¼ кирпича. Ряды передней и задней стенки уменьшают на ½ кирпича. Так выкладывается 7 рядов.

Подошло время для обустройства главного элемента печи – дымохода. Труба не должна быть слишком высокой, мастера рекомендуют высоту в 12-14 рядов.

К отделочным работам приступать сразу не следует. Требуется дать выстояться конструкции не менее 3 суток.

Наличие желания, внимательность и трудолюбие дают возможность на даче собственноручно возвести барбекю-печь.

Нюансы использования

Чтобы печь-барбекю и её рабочие элементы долго радовали вас, ею нужно правильно пользоваться:

  1. Жар будет равномерным, если предварительно убрать старую золу.
  2. Дым от остатков под зольником от предыдущих готовок может испортить вкус блюда.
  3. Перед использованием новый чугунный казан нужно смазать подсолнечным маслом, а потом разогревать его на печи в течение 20 минут. При необходимости добавлять масло. После указанного времени оставить казан для высыхания, после чего слить остатки масла. Вытереть сухой ветошью внутреннюю часть. Теперь он готов к использованию. Каждое последующее блюдо, приготовленное в нём, будет вкуснее.
  4. Пользоваться такой печью будет комфортней, если полы перед ней выложить камнем, а над жаровней изготовить навес или крышу.

Возвести печь-барбекю можно и своими руками, если строго следовать инструкции и относиться к данному процессу ответственно. Такая конструкция будет служить вам длительное время и полностью оправдает ваши ожидания.

Рекомендации специалистов

Улучить качество конструкции и эстетичность ее вида помогу следующие советы:

  • скругляйте боковые стороны печи – так она будет выглядеть привлекательнее;
  • укладывайте зольник из кирпичей, со срезанными под углом гранями (45°) – зола будет беспрепятственно осыпаться при эксплуатации;
  • для усадки кирпичей используйте резиновый молоток – это эффективно и не повреждает материал;
  • устанавливайте дверцы, чтобы открывать их левой рукой (для левшей правой);
  • монтируя печную фурнитуру, используйте уровень;
  • для топки из шамотного кирпича делайте укладку на ребро – пространство будет рационально использоваться, а пища готовиться быстрее;
  • шамотный кирпич с керамикой не должны контактировать – обязательно прокладывайте между ними базальтовый картон.

Для обустройства мангала с печкой из кирпича придется потратить немало времени и сил, но результат все это многократно окупит. Грамотно организованная конструкция продолжит долго, а использовать ее можно для приготовления разнообразных блюд.

Выбор кирпича

Перед тем, как сделать мангал из кирпича своими руками, нужно запастись необходимыми материалами. Для кладки простейшей конструкции можно использовать обычный керамический кирпич.

Другое дело — массивный мангал с дымоходом и печью. В этом случае для кладки топочной камеры, внутренних стенок и дымосборника используется огнеупорный шамотный кирпич ША-8, Лоде и других марок.

Применять нежаростойкие материалы для высокотемпературных зон не рекомендуется. Такие конструкции перегреваются и быстро разрушаются.

Наружная облицовка находится в более щадящих условиях, поэтому выполняется из обычного керамического кирпича, пустотелого или щелевого, кирпича ручной формовки. Чтобы горячая кирпичная кладка не соприкасался с внешним холодным слоем, между ними прокладывается изоляция из базальтового картона.

Самый простой мангал

Самый простой кирпичный мангал своими руками можно сложить даже без фундамента и раствора. Примером может служить вот такой маленький мангал, который можно вполне назвать небольшим мангальным комплексом.

Однако это скорее пробный вариант, который покажет, подходит ли вам конструкция, удобна ли она или нужно внести улучшения.

Мангал барбекю — минималистичная конструкция

Одним из простых и удобных мангалов, имеющих несколько разновидностей, считают шашлычницу П-образной формы. Ее стандартный размер — 3 кирпича в глубину, 4-7 рядов в ширину.

На уровне предполагаемого дна топки делают перекрытие или выступ для установки жаровни в виде короба или металлического листа. Высота установки, как правило, определяется размером от земли до запястья и составляет 85-100 см.

Выступы, расположенные через 2—3 ряда, предназначены для размещения решеток, на которых будет готовиться пища: на нижней — мясо, на верхней — овощи.

Эту шашлычницу из кирпича своими руками удастся построить каждому, кто возьмется за дело. Такой вариант самодельного мангала-барбекю обычно становится первым в печной практике новичка.

Конструкция с перекрытием, на котором возводится жаровня, требует больше времени.

Открытый мангал-барбекю

Перекрытие можно сделать несколькими способами:

соорудить опалубку и залить бетонную плиту;

просверлить в кирпичах отверстия и пропустить в них шпильку, опирающуюся на боковые стенки конструкции;

проложить на боковые стены металлические уголки, полосы или прутья, на которые будет опираться кирпич.

Пример выполнения перемычки

Над перекрытием можно выложить как открытую, П-образную, так и закрытую жаровню.

Несколько усовершенствованная конструкция имеет Ш-образное сечение, благодаря чему у мангала появляется столик, на котором удобно ставить посуду, специи, продукты. На его месте может также разместиться печь под казан.

Как построить простой мангал со столиком: порядовка и фото:

Строительство простого мангала барбекю с разделочным столом

Уличный с казаном

Если меню не ограничивается блюдами, приготовленными на углях, стоит задуматься о возведении мангала, комбинированного с печью под казан. Мангал и казан делают ассортимент приготавливаемых блюд практически неограниченным. А на свежем воздухе их намного вкуснее не только есть, но и готовить.

В основе простого уличного мангала-барбекю и печкой под казан лежит Ш-образная конструкция с отличием от предыдущей в том, что на месте стола размещается печь. Для печи понадобится колосник, дверца и накладка с кольцами.

Алгоритм работ показан на фото.

Оформляем разделочный стол

Деревянную или каменную столешницу необходимо заказать под размер сформированной кирпичной кладки. Мы оставили под нее выступы кирпичей – на них мы укладываем подогнанную столешницу. Между кирпичными стенками и краем столешницы помещается водостойкий силиконовый герметик. При желании внутрь столешницы можно вмонтировать металлическую мойку и подвести воду.

Столешницу можно и изготовить самостоятельно из подходящего по размеру листа прочной многослойной фанеры. К кирпичной кладке ее можно закрепить цементно-песчаным раствором или специальным клеем. Поверх прочной фанеры можно уложить плитку или керамогранит, который сделает ее более устойчивой к воде и к капризам погоды. К тому же на такую столешницу можно без опаски ставить горячую посуду.

Изготавливаем решетку и угольный поддон

Угольный поддон можно сварить или согнуть из листового металла. Подгоняем его под оставленную в кирпичной кладке нишу. Чтобы обеспечить ровный и хороший жар его высота должна составлять 10-15 сантиметров. В передней части поддона можно проделать отверстия для лучшей конвекции воздуха. Изготовив съемный поддон, вы значительно облегчите процесс уборки печи. Он вставляется на самый нижний выступ, на кирпичи четвертого ряда. На следующие выступающие кирпичи устанавливается решетка барбекю. Третий кирпичный выступ зарезервирован для размещения коптильни.

Монтируем вытяжку и дымовую трубу

Эти устройства можно приобрести уже готовыми, или изготовить их самостоятельно. Они монтируются из листового металла, края которого фиксируются клепкой или сварочным аппаратом. Для того, чтобы облагородить эту часть печи металлические части можно покрыть краской, устойчивой к воздействию высокой температуры. Чтобы предотвратить утечку дыма – стыки металлических частей промазываются термостойким герметиком.

Обратите внимание, что при проходе дымовой трубы через крышу необходимо изолировать ее от легковозгораемых конструкций. Для этого труба в этом месте обертывается картоном из асбеста или негорючей минеральной ватой

На верхнюю оконечность трубы монтируем защитное устройство – конус из листового металла – он защитит труду дымохода от воздействия атмосферных осадков.

Декоративная отделка

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.

Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

  • плитка;
  • кирпич;
  • камень натуральный и искусственный;
  • штукатурка;
  • специальные составы.

Алгоритм укладки:

  1. Обработка стены грунтовкой.
  2. Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
  3. Укладка камня или плитки, плотно прижимая ее к поверхности.
  4. Очистка швов от клея и заполнение мастикой.
  5. Нанесение защитного состава.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

Примеры интересной отделки барбекю.

  • Камень натуральный для отделки

Как выбрать вариант барбекю

Чтобы определиться с тем, что вы хотите получить в результате, лучше всего для начала взять лист бумаги и карандаш и набросать рисунок печки-барбекю, такой, какой вы ее мысленно видите. Когда вы отобразите свое представление на бумаге, вам легче будет определиться с выбором, поискав наиболее подходящий проект в интернете вместе со схемой его постройки. Делая набросок, учтите следующие моменты:

Стиль, в котором вы хотите получить печь-барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или зала, в котором вы хотите ее разместить. Размер строения

Если печь будет достаточно массивной, соответственно, нужно будет устраивать надежный глубокий фундамент. Постарайтесь сразу на наброске «вписать» барбекю в место будущей установки. Нужно продумать также форму топки и дымохода, так как они играет важную роль в дизайне печи. Сразу определитесь, будет ли над барбекю устроена крыша, как кровля должна выглядеть, какойстиль и форму вы хотите получить. Нужны ли дополнительные к печи-барбекю элементы: духовка, коптилка, варочная плита, вмурованный казан и другие приспособления. Будет ли постройка облицовываться отделочными материалами, и как она должна в итоге выглядеть

Важно продумать конструкцию каминной решетки, если она предусмотрена. Будут ли расположены рядом разделочные столы, место для дров, проведена вода и устроена мойка, электрическое освещение

Ответив на эти вопросы и отобразив свои задумки  на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет сделан, прямо на нем можно будет проставить размеры, которые будут удобны роста хозяев и помогут хорошо вписаться строению в общую композицию.

Первое, что нужно учесть — это высота расположения жаровни, варочной плиты, если она предусмотрена, а также поверхностей разделочных столов —для того, чтобы удобно было делать заготовки и жарить барбекю или шашлык

Важно рассчитать высоту устраиваемых полок и их количество. Полки должны быть сделаны также на удобной для хозяев высоте

Далее нужно определиться с размером основания печи и сопутствующих построек. Эти параметры будут зависеть от размера участка, на котором вы планируете возведение барбекю. Следующий размер, который нужно определить — это высота дымохода до потолка (при внутреннем расположении) и на каком уровне он должен менять свою форму в сторону сужения.

Еще один параметр, который должен быть рассчитан заранее, если барбекю устанавливается под готовой крышей — расположение дымохода таким образом, чтобы он не упирался в несущую балку крыши

Он должен быть расположен ровно между двумя балками. Размеры фундамента печи должны превышать линейные размеры е основания на 15—20 см в каждую сторону.

Фундамент

  • Для постройки легкой печки, без дополнительных элементов, будет достаточно зацементированной площадки, и если она уже есть, например, в беседке или на участке, можно сразу приступать к кладке.
  • Если печь-барбекю устанавливается на неподготовленной площадке, т.е. «с нуля» на отведенном для нее участке земли, для постройки придется устраивать фундамент.

Примерная схема фундамента

  • Первое, что нужно сделать, начиная стройку фундамента — это разметить участок.
  • Следующее действие — это рытье котлована под основу печи. Он может быть не очень глубоким, так как постройка не настолько тяжелая, как отопительно-варочная печь. Глубина его может варьироваться от 20 до 40 см, в зависимости от почвы, на которую устанавливается строение.
  • Утрамбовав дно котлована, на нем устраивают песчаную подушку в 10—15 см толщиной. На нее засыпается небольшой слой щебня, высотой 8—10 см.
  • Опалубку нужно устанавливать таким образом, чтобы она поднималась над поверхностью почвы на 10—12 см.
  • Далее устанавливается армирование — на схеме хорошо видно, как правильно его сделать.
  • Последним этапом идет заливки бетонного раствора, с пропорцией песка и цемента 3:1.
  • Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стенок постройки.

↑ Фундамент

Создание зоны барбекю необходимо начать с заливки фундамента

На этот этап обращают повышенное внимание, ведь именно от него будет зависеть срок службы сооружения. Фундамент не должен проседать или трескаться

Для начала нужно выкопать котлован, глубиной от 30 см. Длина и ширина основания должны превышать планируемый размер печи минимум на 50 см.

Дно следует сначала утрамбовать, а после – заполнить щебёнкой. Сверху залить слоем бетона, укрепить арматуру.

Металлические стержни забиваются по вертикали и горизонтали, скрепляя их при пересечении. Это необходимо для укрепления конструкции.

Котлован доверху заполнить бетоном, оставить на 3-4 суток. По истечении времени накрыть металлическим листом, под каждый из 4 углов положить кирпич, чтобы поверхности не могли соприкоснуться.

Чтобы защитить фундамент от влаги, сверху укладывается рубероидный лист.

Рекомендуем изучить: делаем ленточный фундамент под дом своими руками – наши советы начинающим

Мангал в металлической раме

Такой вариант требует навыка работы со сварочным аппаратом для изготовления обрамления кирпичной конструкции и подставки из металлического профиля.

Пошаговая инструкция создания своими руками мангала из кирпича в раме:

  • Выложить дно и стенки. Сооружая боковины, кирпич следует ставить на бок.
  • Изготовить из уголка две одинаковые рамы. Предназначенную для дна рамку дополнить поперечинами из арматуры, чтобы не выпадали кирпичи. Всё зачистить и покрасить.
  • В нижнюю раму вставить кирпичную конструкцию, предварительно промазав глиной либо термостойкой мастикой. Дать просохнуть сутки.
  • Установить верхнюю раму. Соединить обе рамки посредством четырёх перемычек из металла.
  • Сварить подставку и установить на неё готовый мангал.

Порядовки

Возвести печь барбекю своими руками – довольно трудоемкий процесс. Порядовка нужна для выполнения качественной кладки. Порядок действий таков:

  1. Кладка стартового яруса. Применяется обычный цементный состав, выкладка – в полкирпича. Размеры первого яруса: проем минимум 5 см и высота яруса – 70 см.
  2. Далее укладывается металлический лист. В длину печь выкладывается в 2 линии кладки. Сооружается выступ в 1/3 кирпича. Далее – облицовка этой области отделочным кирпичом.
  3. Следующий этап – создание топочного отсека. Он сооружается по параметрам чертежа. Создается углубление в 3 кирпича. Необходимая ширина – 5-6 кирпичей.
  4. Следующий этап – кладка проемов, арок и стен высотой в 9-10 кирпичей. Расчет высоты производится от земной поверхности. При выкладке стен необходимо заложить стержни из металла на 6 и 7 линии. Их выступ сооружается на 7 см. Далее на них кладется решетка и поддон. Высоту решетки можно регулировать, если закладку стержней произвести до 10 линии.
  5. Данная конструкция подразумевает встраивание 2 решеток. Нижняя будет служить для топлива и его поджига. Верхняя – для укладки продуктов.
  6. Для изготовления дымохода понадобятся огнестойкий кирпич и глиняная смесь. Применяется способ укладки в 1 кирпич друг на друга. В дымоход необходимо вставить задвижку. На его задней стенке следует соорудить определенный изгиб для регулировки тяги. Дымоход сооружается из 13-16 линий. Чем он длиннее, тем лучше тяга.
  7. Для отделки печи берут либо натуральный камень, либо облицовочный кирпич, на усмотрение владельца.
  8. Столешницу делают также несколькими способами: из мраморных плит, из влагостойкого дерева или просто заливают бетоном. Выбор будет зависеть от предпочтений и финансовых возможностей владельца.
  9. Последним этапом служит расшивка швов до застывания состава.

Выбор подходящего места на участке для установки печи

Для определения места установки, рекомендуется учесть такие моменты:

  1. Конструкция должна располагаться недалеко от зоны отдыха (беседки, веранды, летней кухни).
  2. Рельеф должен быть ровным, без резких перепадов.
  3. Удобство подхода к мангалу. По возможности обустраивается одна или несколько тропинок.
  4. Подвод коммуникаций. Если по плану изделие будет оснащено мойкой, то учитывается близость пролегания водопроводных труб, канализации. В зимнее время в садовых мангалах доступ воды перекрывается, чтобы трубы на морозе потрескались.
  5. Направление ветра. Дым не должен быть направлен в сторону зоны отдыха. Сооружать нужно так, чтобы дым шел в другую часть двора.
  6. Наличие навеса. Допустим вариант совмещенного обустройства уличных печей с рядом стоящими столом со стульями.

Инструкция по изготовлению

Наш мангал с печкой для казана будет относительно простым. При желании опытные мастера смогут самостоятельно украсить его дополнительными “фишками”.

Приступим. Нам понадобится лист металла толщиной 2 мм.

Размеры указаны на картинке ниже.

Приступим к разметке заготовки по ним.

Вырежем болгаркой одну из стенок.

Используем эту деталь как лекало, которое остаётся только обвести маркером.

Вырежем ещё две детали.

Теперь можно сваривать вырезанные элементы. По ходу процесса изготовления вырезать квадрат, приварить с правой стороны.

Разметим ещё один квадрат в виде арки, вырежем, приварим.

Два подрезанных уголка и деталь, которая будет выполнять роль дверцы.

Дверка выглядит так:

Необходимо вырезать отверстия по кругу.

Далее режем болгаркой.

Должно получиться обычное отверстие.

Отрезок трубы с регулировкой горения в виде заслонки не будет лишним дополнением к этой конструкции.

Приваренная:

Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию

«Зуб», или пластина-отбойник для пламени — неотъемлемая часть данной печи. При его отсутствии пламя будет улетать в трубу.

Перейдем к дверце. Приварим петли, предварительно сделав лишь один надрез и только после вырезая остальные линии.

Готовый вариант:

Ручка классическая.

Внутренняя часть дверцы усилена металлической полоской. Квадратом усилим внутреннюю часть передней стенки.

Разметим прямоугольные отверстия под «колосник», вырежем.

Прикрепим к основной конструкции.

Приложим верхнюю крышку, убедимся, что всё подходит.

Разметим в ней отверстия под казан, 12 л.

Но перед тем как приступить, тоже усилим металлическим квадратом.

Из получившегося круга сделаем накладку под казан, 4 л.

Остаётся всё проварить по кругу — и большая половина общего объёма работы выполнена.

Угольный ящик согнем из металла 1,5 мм, приделаем ручку.

Вставим в специальные держатели.

Чтобы стенки при сварке не повело, воспользуйтесь струбцинами.

Не пренебрежем дополнительным усилением нижней части мангала.

Четыре пластины под ножки приварим по углам дна.

Трубы-ножки можно будет выкрутить, например, для удобства транспортировки.

Это делается за счёт резьбы.

Готовая конструкция выглядит следующим образом:

Отверстия в боковых стенках мангала не делаются специально. С обеих сторон — по паре ручек: такой вариант одному не унести.

Далее следует окраска термостойкой краской, которая выдерживает температуру до 600° или более.

На дне сверлятся отверстия для отвода воды, если пошёл дождь.

С вмонтированной трубой мангал с печкой выглядит так:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
