Как установить доводчик для калитки

Принцип работы

Сегодня на рынке представлено множество образцов, имеющих принципиальные различия в своем устройстве, однако принцип работы любого из них одинаков.

При открывании ворот приложенное усилие передается механизму устройства. Самый распространенный механизм имеет металлическую пружину и поршень. Он движется по ходу калитки, пружина сжимается, созданное давление образует энергию, направленную обратно первоначальному ходу механизма.

Устройство дверного механизма

Когда открывающее усилие перестает действовать, энергия сжатой пружины начинает возвращать поршень, и следовательно всю калитку, в исходное положение. Благодаря тому, что в цилиндре с поршнем имеется сжатый воздух и масло, калитка при закрытии движется плавно и равномерно. Существуют модели с возможностью настройки хода поршня, что позволяет настраивать скорость закрытия калитки.

Регулирование скорости работы

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор.

Разновидности доводчиков

Доводчики на калитку уличный приобретает самые разные виды. Теперь предлагаем вам ознакомиться с основными механизмами. Они бывают трех видов и различаются принципом действия:

  • Электрические.
  • Пневматические.
  • Гидравлические.

Электрические обеспечивают бесшумную работу. Более того, дверь будет плавно открываться и закрываться. Электрический механизм обеспечит безопасное его использование, особенно это актуально если у вас есть пожилые родственники или маленькие дети.

Стоит заметить, что открывание/закрывание калитки можно осуществлять бесконтактным способом. Для этого устанавливается специальная кнопка, на которую достаточно нажать. Такие устройства имеют разную комплектацию, что позволяет выбирать его непосредственно под ваши обстоятельства.

Что касается гидравлического устройства, то на нем можно осуществить настройку силы и скорости прихлопа калитки. Гидравлические механизмы работают как с выносными, так и с внутренними типами петель. Главный их плюс в том, что для монтажа не требуется особых знаний. Его установку можно осуществить самостоятельно. Одна половина устройства крепится непосредственно на калитку, а вторая на каркас.

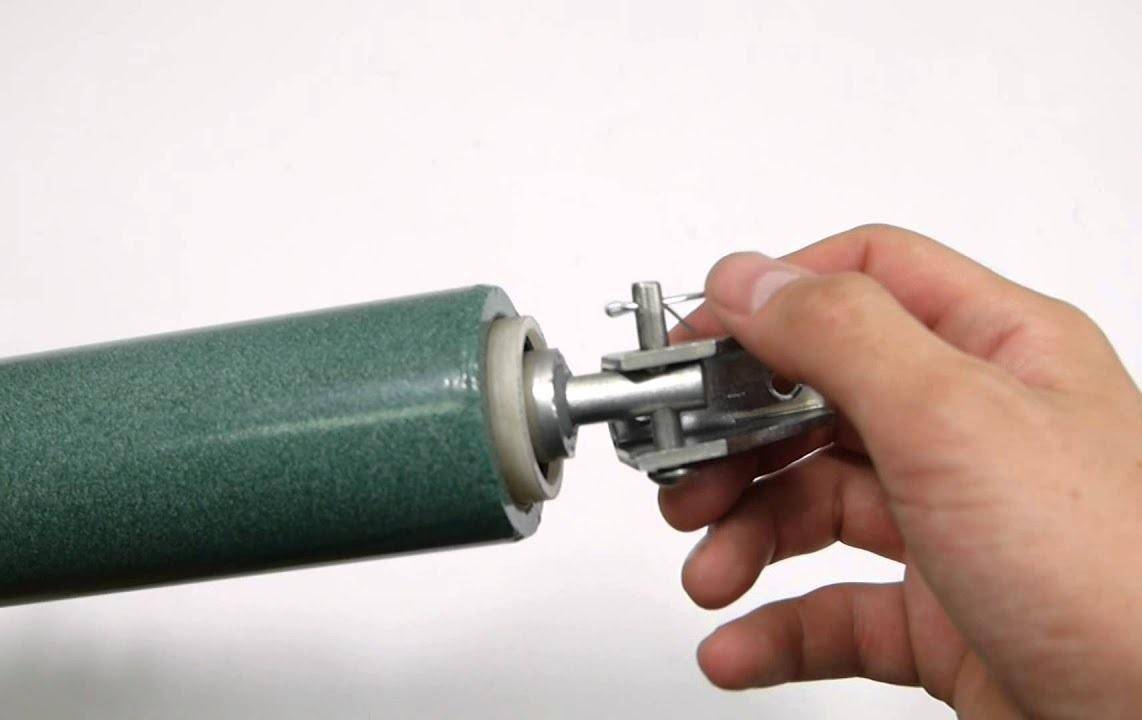

Еще один тип доводчика – пневматический. Такое устройство следует приобретать в условиях усиленной и жесткой эксплуатации. Принцип действия этого механизма в том, что при открывании калитки перед поршнем сжимается воздух, а с его обратной стороны образуется вакуум.

Пневматические доводчики для калиток имеют следующие технические характеристики:

  • Возможность работы при температуре от -50°С и до +50°С.
  • Угол открывания достигает до 160°.
  • Конструкция доводчика изготавливается из нержавеющей стали.
  • Для уплотнения используются полиуретановые манжеты.
  • Пневмоцилиндр и поворотный узел имеет соединительный шарнир.
  • Возможность установки на левой и правой двери.
  • Можно устанавливать как в вертикальном, так и горизонтальном положении.

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты. Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Виды

Сегодня, предлагается три основных разновидности доводчиков:

  • электрические – обеспечивают бесшумную и безопасную работу. В качестве дополнительной опции, можно приобрести механизм, который с кнопки будет открывать и закрывать дверь, однако, для работы потребуется подводить к забору электричество;
  • гидравлические – работа основана на использовании гидравлического поршня, это довольно мощные и долговечные аппараты;
  • пневматические – самые неприхотливые доводчики, способны работать в условиях низких температур и высоких нагрузок. Работа основана на использовании воздушного цилиндра со сжатым воздухом.

Естественно, что при выборе, стоит исходить из бюджета, условий эксплуатации, а также технических характеристик аппарата.

Электрический вид

Правила монтажа полезного аксессуара

Для обеспечения длительного срока эксплуатации требуется выполнение правил установки и эксплуатации механизма. Условия не такие уж и невыполнимые, чтобы их игнорировать. Сначала об установке.

Следует внимательно отнестись к выбору креплений для механизма. Здесь учитывается сила открывания калитки, и чем большие прилагаются усилий, тем надежнее должны быть крепежи. Даже если комплект оснащен, по вашему мнению, ненадежными креплениями, их лучше заменить.

Нельзя применять доводчики для внутреннего использования на уличных калитках. А после установки устройства, следует отрегулировать его действия при помощи отвертки.

У некоторых моделей доводчиков существуют дополнительные функции, например, фиксация открытой калитки. Чтобы обеспечить удержание створки, следует на рычаге затянуть гайку.

Последовательность всего процесса монтажа любого типа доводчика практически ничем не отличается друг от друга. Более подробно об этой процедуре можно узнать из видеоматериала.

Обзор некоторых моделей доводчиков

Ознакомимся с некоторыми моделями пневматических доводчиков для калитки, которые пользуются сегодня популярностью.

Arctic Line 1.0

Инновационной доводчик, закрывающий с настроенной скоростью в диапазоне температур от минус 50°С до плюс 50°С. Не требует сезонных регулировок.

Arctic Line 2.0

Данная модель пневматического доводчика предназначена для профессионального использования в сфере домофонного и жилищного обслуживания.

Notedo GS-35 HO

Пневматический доводчик с регулируемой скоростью закрывания и функцией фиксации двери в открытом положении HO (Hold Open)

РДП-3.1

Доводчики снабжены универсальной регулируемой консолью, что позволяет увеличить варианты крепления при монтаже на калитках и дверях.

РДП-4

Усиленная модель. Идеально подходит для наружных дверей, калиток и ворот. Хорошо «держит» порывы ветра, предотвращая хлопанье двери.

РДП-3.2

Устройства также снабжены универсальной регулируемой консолью, благодаря чему увеличиваются варианты крепления во время монтажа.

Ремонт механизма

В случае капитальной поломки механизма выгодней приобрести новый, нежели заморачиваться с ремонтом испортившегося. В этих устройствах обычно не предусмотрена замена деталей. Но если неисправность мелкая, может быть, вы сможете исправить ее своими руками.


Возможен ли ремонт доводчика

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Зимой возможно повреждение корпуса. В этой ситуации сначала оцените масштаб поломки. Если трещина небольшая, заклейте ее герметиком. Если же повреждение велико, ремонт невозможен, поможет только замена. Монтаж и обслуживание доводчика не требуют большого опыта мастера.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

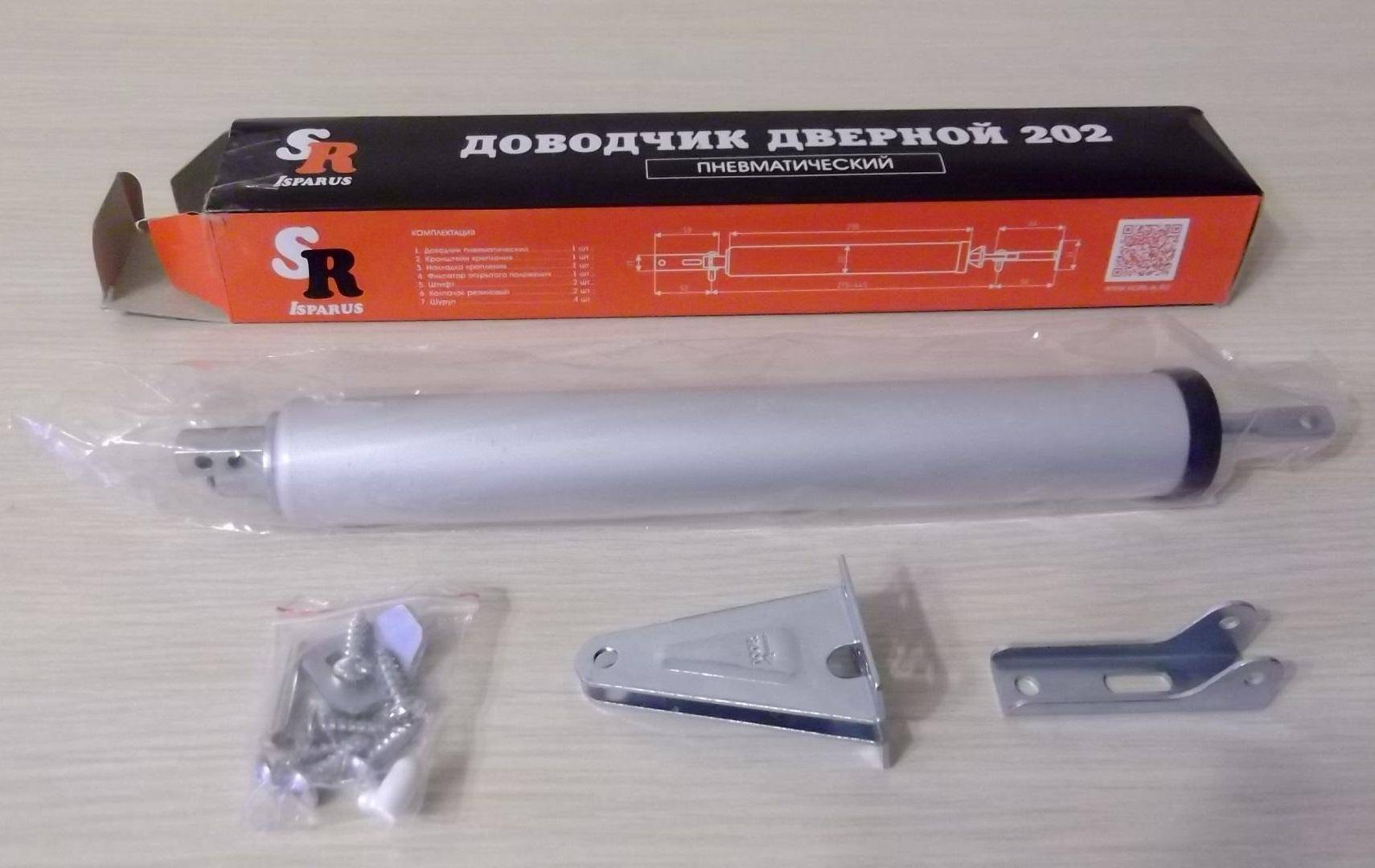

НОРА-М 202

Если эксплуатировать механизм согласно написанным в инструкции условиям, он будет функционировать так, как вы его настроили.

Где разумно устанавливать доводчик, а где не стоит

Чаще всего устройства ставят на те двери, для которых важно быть постоянно закрытыми: уличные и входные. При установке корпус стараются разместить не снаружи, а внутри дома, квартиры. Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре

Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла

Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре. Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла

При установке корпус стараются разместить не снаружи, а внутри дома, квартиры. Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре. Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла.

Дверь в сауну также требует наружного монтажа доводчика или утопленной в полконструкции. Обычное приспособление быстро выйдет из строя от перепадов температур и влажности.

Правила выбора

Критерии выбора пневматического доводчика:

  1. Мощность. Должна соответствовать весу двери. Если калитка тяжелая, а доводчик маломощный, то он не сможет ее корректно закрывать и быстро выйдет из строя. Такая же проблема возникнет и в случае, если механизм имеет высокую мощность, а масса калитки небольшая.
  2. Наличие фиксатора. Именно он помогает зафиксировать калитку в открытом виде.
  3. Устойчивость к природным явлениям. Доводчик должен выдерживать морозы, не бояться осадков и т. д.
  4. Гарантийный период. Чем он больше, тем дольше прослужит механизм. Не рекомендуется приобретать устройства без гарантии или со сроком гарантии до 6 месяцев. Такие доводчики, чаще всего, быстро приходят в негодность.

Особенности выбора доводчика

Правила пользования

  • не фиксируйте дверь в открытом положении кирпичом, и не позволяйте детям играть с дверью. Все это приводит к преждевременной поломке механизма. Двери с рычажными механизмами фиксируются подпружинным стопором;
  • также вредны «ручные дозакрывания». Чтобы их избежать, отрегулируйте скорость закрывания – быстро, но мягко;
  • регулируйте и смазывайте движущиеся части дважды в год;
  • если дверное полотно тяжелое или его регулярно толкают с усилием и оно может отлететь от опоры – нужна функция затормаживания обратного хода;
  • регулярно осматривайте кожух – он должен быть целым и не пропускать влагу к механизму.

Регулировка установленного доводчика

Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

Регулировка доводчика

Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного «дохлопа» имеют прямую зависимость:

  • от конструкции двери;
  • от ее массы;
  • от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа — это когда не отмечается остановок и рывков.

Регулировка скорости закрываия дверей

Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

  • механизм может поломаться;
  • корпус разгерметизируется, из него вытечет масло.

Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

Видео: Установка доводчика на дверь:

(No Ratings Yet)

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

  • Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
  • Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
  • Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
  • Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
  • Выполнить фиксацию корпуса.
  • Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
  • Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.
