Как установить ворота своими руками

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот, чтобы она соответствовала важным требованиям.

Перейти в категорию товаров

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Виды ворот

В зависимости от способа открывания и закрывания все ворота условно делятся на три основные группы:

Распашные. Стандартный и наиболее распространенный вид, который подойдет для забора и гаража. Он предполагает наличие большого пространства, что стоит учесть до установки. Но несмотря на это, данная разновидность лидирует среди остальных видов. Рама и опорные конструкции распашных ворот изготавливаются из металлопроката. Створки же могут быть представлены обрешеткой, цветным профилем, сэндвич-панелями или коваными узорами.
Откатные. Наиболее удобный в использовании вид ворот во двор. Они занимают минимальное количество внутреннего пространства, однако в сравнении с распашными – уступают по популярности и отличаются высокой стоимостью. В зависимости от конструкции подразделяются на подвесные, консольные, откатные на сваях, автоматические и механические.
Гаражные. Такие ворота предназначены для гаражей, складов и других помещений. В зависимости от конструкционной особенности и типа работы подразделяются на секционные, подъемно-поворотные и рулонные ворота.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Алгоритм подготовки и монтажа таких ворот:

Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
Далее необходимо согласно чертежу, разметить и нарезать металл.
Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

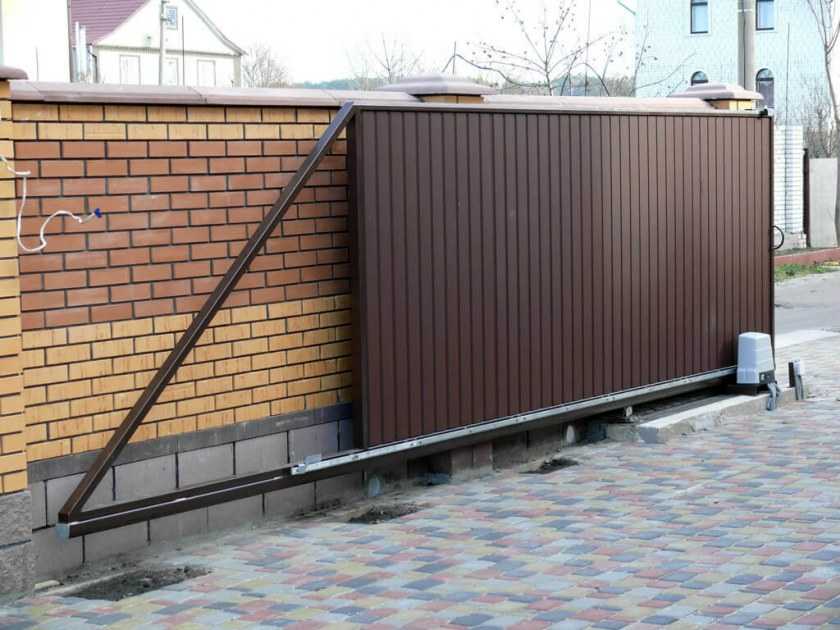

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Определение размеров и особенности выбора

Стандартные размеры ворот: высота – от 2 до 6 м, длина – до 5 м, ширина секции от 35 до 61 см. Перед покупкой следует определить точные размеры ваших будущих ворот. Для этого нужно замерить:

высоту проема;
ширину проема;
высоту перемычки (стена между проемом и потолком);
глубину вхождения ворот внутрь гаража;
расстояние от края проема до обеих боковых стен.

Совет. Проем следует измерять с внутренней стороны, т.к. ворота устанавливаются на внутреннюю поверхность гаражного проема. Измерения лучше проводить в нескольких точках и ориентироваться на самые большие цифры.

Все измерения начинаются от нулевой отметки, т.е. от уровня чистого пола

Еще одно важное условие – горизонтальность пола и перемычки и вертикальность стен. Это проверяется с помощью уровня

От полученных размеров будет зависеть вид автоматического привода и тип монтажа ворот (низкий, стандартный, высокий).

Ворота поднимаются вверх по направляющим

На что обратить внимание до совершения покупки:

рисунок полотна: узкий гофр, средний гофр, широкий гофр, микроволна, или филенка;
цвет сэндвич-панелей или отделка, имитирующая дерево;
необходимо ли устанавливать калитку или окна;
виды замков: внутренний или наружный.

Толщина сэндвич-панелей подбирается в зависимости от наличия отопления. Для холодного гаража подойдут панели толщиной 20 мм. Для отапливаемого – 35 — 45 мм

Кроме того, практики советуют обратить внимание на производителя, от надежности которого напрямую зависит качество изделия

Монтаж створок на столбы

Петли приваривают и к опорам, и к металлическому каркасу. Если выполняется установка распашных ворот своими руками, нужно помнить, что нижняя часть петель должна быть закреплена на столбе. Верхняя часть приваривается к створке. Благодаря этому обеспечивается надежность крепления рамы. Если закрепить петли неправильно, ворота не получится установить.

В том случае, когда створки удерживаются на опорах из кирпича, в них еще на этапе кирпичной кладки предусматривают закладные детали. Металлические элементы, на которых будут держаться петли. При наличии автоматики рама должна быть изначально прочнее и надежнее. Установка ворот своими руками выполняется последовательно, иначе в процессе эксплуатации появится перекос и конструкцию сложно будет сдвинуть с места.

Особенности выбора

Если Вы решили приобрести распашные ворота, внимательно отнеситесь к их выбору. Правильно подобранные ворота не вызовут у Вас проблем с их эксплуатацией.

Металлические ворота имеют огромное количество достоинств

Итак, обратите внимание на следующие моменты:

Ширина ворот. Чем створки больше, тем массивнее должны быть столбы под них. Также учитывайте ширину улицы. Чем она уже, тем шире должен быть проем для въезда и, соответственно, ворота;

Совет! Выбрав широкие ворота, не забудьте установить сверху съемную металлическую стяжку, которая станет для них укреплением.

Распашные металлические ворота в стиле модерн

Распашные ворота и калитка из металла со столбами из декоративного камня

Место установки. Перед монтажом распашных ворот следует убедиться, в том, что створки не будут цепляться за землю из-за неровности поверхности. Также следует предусмотреть наличие прочих препятствий (кустов, деревьев и т.п.).

Совет! Выбирайте конструкции со стопором, так створки не будут чрезмерно откидываться.

Ворота из металла можно приобрести уже готовые или же сделать своими руками

Вид калитки. Если калитка будет открываться внутрь двора, при сильных снегопадах могут возникнуть проблемы с ее откапыванием. Чаще устанавливают открывающиеся наружу створки. Когда калитка расположена непосредственно в воротах, это помогает сэкономить место. Однако такой вариант покажется не очень удобным высоким людям, поскольку им придется наклонять голову, проходя через такую дверь. Зато можно не бояться, что встроенную калитку занесет снегом, поскольку она имеет порожек.

Великолепные кованые распашные ворота с калиткой

Распашные ворота со встроенной калиткой

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
Продумать обшивку и цветовой тон каркаса.
Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Распашные ворота с электрическим приводом и автоматикой

Автоматика для ворот позволяет управлять створками дистанционно

Чтобы ворота можно было открыть, находясь в машине или в ином месте на некотором отдалении от них, конструкцию оснащают автоматикой. При установке электронного блока необходимо строго соблюдать рекомендации производителя.

Нюансы подключения и настройки

Фотоэлементы при монтаже должны находиться четко друг напротив друга для предотвращения возникновения помех, не дающих приемнику получить сигнал. Кронштейн электропривода должен находиться на определенной дистанции от угла опоры (показатель приводится в инструкции).

К питанию систему подключают лишь после монтажа всех ее элементов. Кабели сначала подводят к управляющему блоку, а потом на мотор привода и прочие приборы. Защищать их надо гофрированными трубами.

Раздвижные

Для раздвижных ворот важно освободить пространство вдоль забора, чтобы створки могли свободно двигаться вдоль него. Вне зависимости от типа раздвижных ворот, это требование будет актуально

Рассмотрим наиболее актуальные, в рамках частных владений, варианты.

Обратите внимание!

Скворечник своими руками: поэтапные схемы и чертежи для создания своими руками. Виды скворечников и материалов изготовления + идеи оформления
Ландшафтный дизайн своими руками: планировка и зонирование участка, выбор декоративных элементов. Новинки и идеи дизайна (фото + видео)
Откатные ворота на даче своими руками: варианты материалов сооружения, подготовка территории + поэтапная инструкция по работе своими руками

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
Рама складывается на ровной поверхности и прихватывается сваркой.
Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
После внесения корректировок каркас обваривается окончательно.
В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
К каркасу привариваются две поперечины.
Согласно составленному чертежу на свои места привариваются навесы и засовы.
Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

Материалы

Выбор полотна определяется многими факторами: стоимость отделочного материала, желание полностью защититься от взглядов извне, экстерьер загородного дома. Естественно, что каждый материал также имеет положительные и отрицательные стороны.

Деревянные ворота

Дерево

Такие ворота редко встречаются, хотя они идеально дополняют деревянные дома. Чтобы конструкция была прочнее, сварные каркасы створок делают из металла. Ворота могут быть распашными, раздвижными, иметь калитку. Древесина обладает многими достоинствами:

Изделия несложно сделать своими руками. При этом хозяин может воплотить в жизнь любой проект.
Простота использования. Ролики, закрепленные на створках, упростят процесс управления.
В случае повреждения доски несложно заменить.

К недостаткам относится вес (некоторые породы древесины тяжелые), высокая стоимость качественно обработанной древесины, недолговечность и необходимость постоянного обновления защитного покрытия.

Ограждения из натуральных материалов.

Для оформления полотен используют доски из сосны, ели. Хвойные породы пропитаны смолой и отличаются влагоустойчивостью, долговечностью, красивой текстурой. Сосна обладает твердостью, а ель – легкая и слабо усыхает.

Также часто полотна изготавливают из лиственницы – плотной и крепкой древесины, не загнивающей от осадков. Отличные эксплуатационные характеристики имеет дуб, но материал сложен в обработке и стоит недешево.

Ворота с калиткой

Чтобы деревянные ворота и калитки для частного дома длительное время сохранили отличный вид и качество, им требуется правильный уход. Рекомендуется каждые шесть лет обрабатывать их специальными пропитками (наносят не менее 23 слоев). Средства защищают материал от гниения и вредных насекомых.

Металл

По эксплуатационным качествам металл занимает лидирующие позиции. Прочность, долговечность, надежность – основные достоинства. Благодаря разным технологиям обработки материала, создаются изделия на любой вкус. Изготавливаются ворота гаражные и въездные. Створки делают из сэндвич-панелей, оцинкованной стали.

Правильная эксплуатация и уход продлевают срок службы конструкций. Минимальное техническое обслуживание:

Периодически проверяется состояние петель, замков, элементов. Каждые полгода желательно смазывать подвижные детали.
Специальная краска защитит металлическую поверхность от вредного воздействия осадков. Лучше использовать молотковую краску, имеющую в составе силиконовые смолы и пигменты металла. Состав
отлично ложится на поверхность и подходит для внутренней и наружной отделки конструкций.

Ковка

Эти ворота отличаются прочностью и выделяются эффектным видом. В процессе ковки изготавливают изделия разнообразных форм и конфигураций (даже арки). Полотна бывают из сплошных металлических листов, украшенных элементами, или же проемы створок заполняют узорами.

Подъемные ворота

Выбирая дизайн и орнамент, ориентируются на стиль домостроения. Чаще всего устанавливаются откатные, распашные и гаражные ворота. Достоинства кованых конструкций:

эксклюзивный вид;
устойчивость к осадкам;
надежность и прочность конструкций, изготовленных из нержавеющей стали;
органично сочетаются с деревом, каменными ограждениями, кирпичом.

Из недостатков нужно отметить солидный вес, высокую стоимость, сложность монтажа.

Оригинальные кованые изделия.

Периодическая обработка полотен антикоррозийными составами продлит срок их службы на десятилетия.

Профлисты

Популярность материала объясняется его надежностью и возможностью быстро своими руками оформить ограждения. Для оформления ворот и заборов рекомендуется выбирать оцинкованный стальной лист, покрытый с обеих сторон полимерным антикоррозийным слоем (материал маркируется буквой «Н»).

Распашные ворота

Несущие качества металлопрофилей обеспечиваются гофроформой и специальными бороздками, придающими дополнительную жесткость. Преимущества материала:

устойчивость к коррозии и переменам погоды;
долговечность (гарантия около 50 лет);
простота установки (не требуется спецоборудование);
широкая цветовая палитра;
простота ухода.

Подвесные ворота

Из недостатков профлистов выделяют «большую парусность» (при шквальных ветрах и слабом креплении створки могут быстро перекоситься). Также листы можно повредить сильными ударами.

Ворота частного дома

Установка подъемно-поворотных ворот

Прежде всего, необходимо спроектировать подъемно-поворотную систему. Для этого нужно изменить габариты проема и собственноручно составить подходящий эскиз или найти подходящий чертеж. После покупки всех комплектующих и инструментов можно приступать к установке, которая состоит из таких этапов:

Прямоугольная коробка создается из нескольких брусков, соединенных уголками или специальными пластинами;
Прямоугольная коробка надежно закрепляется в проеме при помощи специальных штырей. Внизу конструкция должна погружаться в стяжку приблизительно на 2 см;
Собирается каркас ворот, по периметру обшивается щитом, поверх которого накладывается профилированный настил;
Из металлического уголка создается опорный механизм. Одной стороной такой механизм крепится к продолговатым стойкам, а другой – к пружине. Швеллерный кронштейн будет выполнять функцию опоры для пружины;
Специальная регулировочная пластина необходима для качественного соединения пружины и швеллерного кронштейна. После этого устанавливается устройство для регулировки натяжения, установленное в нижней части кронштейна;
Шарнирный узел монтируется на раме. Это приспособление размещается между сверловкой для регулятора подъема и нижним ребром;
Для возможности передвижения щита оборудуются специальные рельсы. Одна сторона такой рельсы фиксируется на пластине с предварительно проделанными отверстиями. Между направляющей и ребром поперечины должен оставаться зазор шириной 8 см. Фрагменты швеллера фиксируются к противоположным концам рельс на приблизительном расстоянии 14-15 см. Фиксация швеллера выполняется на потолочном бруске при помощи обыкновенного болта.

После того, как сборка будет завершена, можно проводить отделочные и покрасочные работы. В нижней части профиля должен оставаться специальный паз для уплотнителя.

Достоинства

Обеспечивается достаточно высокий уровень безопасности;
Не требует много места при открывании;
Для таких конструкций можно применять множество различных отделочных материалов на любой вкус;
Ворота можно утеплять пенополистиролом;
Ворота удобно открываются как вручную, так и при помощи автоматизированных систем.

К недостаткам подъемно-поворотных систем относятся

Высота проема уменьшается, когда ворота открыты;
Поскольку полотно ворот цельное, в некоторых местах проведение ремонтных работ при необходимости может вызвать определенные трудности;
Между коробкой и воротами всегда образуются щели, устранить которые можно только при помощи специального эластичного уплотнителя. Однако такие системы желательно устанавливать только в гаражах, которые не отапливаются.

Больше информации по поводу установки подъемно-раздвижных систем можно получить, посмотрев этот
видеоролик:

Ради обеспечения безопасности жилого помещения или промышленного объекта в наши дни принято устанавливать заборы и ворота. Сегодня современными домовладельцами используются три основные технологии сборки ворот. Суть технологий заключается в способе их открытия. Собрать любую разновидность своими руками ни для кого не составит особого труда.
