Фундамент для гаража из пеноблоков своими руками

Анализ грунта

Выбор основания во многом зависит от типа грунта, который находится на участке. Чаще всего их делят на 5 видов:

  • Суглинок (супесь) является одним из самых распространенных типов грунтов в средней полосе. Данный вид является чем-то средним между глиной и песком. Он проседает под большим давлением и размывается водой, хоть и меньше, чем те варианты, средним показателем которых он считается. Сложность обустройства фундамента на такой почве зависит от количества глины в нем.
  • Песчаная разновидность хорошо проводит воду и не сильно изменяется в размерах при отрицательных температурах (меньше пучинится), но проседает при высоких нагрузках.

    При возведении ленты рекомендуется глубина залегания фундамента не менее 70 см, а самым лучшим вариантом считается буронабивной, так как он утрамбовывает почву вокруг себя и снизу.

  • Глинистый – это самый сложный вид почвы, так как он легко подмывается грунтовыми или сточными водами, а также сильно пучинится при минусовых температурах.
  • Скалистый подвид является самым устойчивым, но на нем трудно делать фундамент без специальной техники. Он не пучинится и не проседает от веса.
  • Хрящевой грунт является смесью обычного мягкого и скалистого. Отличие состоит в том, что каменные блоки или гравий внутри почвы разделены на кусочки, а не собраны в одну скалу. Данный подвид почти не вспучивается, а также не проседает от веса постройки, но, как и с прошлым вариантом, он сложен для обустройства фундамента.

Также можно выкопать яму или скважину, глубиной 2-2,5 м и на каждые 15-20 см брать пробу на анализ.

Для самостоятельного определения нужно:

  1. взять 1-2 жмени земли;
  2. размять ее в ладонях;
  3. добавить немного воды;
  4. скатать шарик;
  5. из шарика сделать колбаску и соединить ее края.

Далее можно понять тип почвы по поведению земли, которая была взята:

  • шарик не скатался – значит песчаный подвид;
  • шарик получился, а колбаска нет – супесь;
  • колбаска не гнется и ломается – легкий суглинок;
  • если есть небольшие трещины на свернутом бублике – средний суглинок;
  • большие трещины – тяжелый суглинок;
  • колбаска получилась полностью ровно и без трещин – глинистый подвид.

Скалистый или хрящевой определить проще из-за каменистого слоя, поэтому делать колбаску не потребуется.

Чтобы определить высоту грунтовых вод на участке, потребуется:

  1. выкопать яму на глубину в 2,5 м;
  2. проверить ее через 30 минут.

Если она заполнилась на 1,5-2 м значит залегание происходит высоко.

Монтаж электропроводки в гараже из пеноблоков

Если вы строите гараж из пеноблоков своими руками, при самостоятельном монтаже проводки рекомендуется применять метод штробления стен и укладки внутрь пластиковых кабельных каналов. Вначале нужно нарисовать план-схему электропроводки с изображением счетчика и автоматов, электрических контуров, распределительных коробок, розеток, выключателей и светильников. Наглядный план поможет определиться, сколько потребуется кабеля, розеток, выключателей и прочего.

Проводку в гараже можно делать из медного кабеля ВВГ. Для силовой проводки рекомендуется использовать кабель ВВГнг сечением 3 X 2,5, для освещения — ВВГнг сечением 3 х 1,5.

На схеме электроснабжения гаража нужно подробно изобразить всю структуру проводки по направлениям или веткам с указанием высоты расположения розеток и выключателей, выходом и входом кабеля и т. п.

Отдельно следует нарисовать схему электрощита, где должны быть отображены все основные элементы — счетчик, автоматические выключатели (один установленный перед счетчиком и автоматы, подключенные к конечным потребителям), устройство защитного отключения (УЗО), система заземления. На схеме также следует указать приблизительный расчет потребителей по каждой ветке или линии.

В устраиваемом в гараже щитке должно быть предусмотрено много разной и необходимой автоматики. Конечно, должен быть установлен электросчетчик.

В составленной схеме предусмотрено однофазное устройство защитного отключения, рассчитанное на силу тока 30 мА, которое будет работать только на гараж. В жилом доме также следует установить аналогичное УЗО. Всю автоматику можно установить в щитке «Легранд», размер которого делает его вполне подходящим для этой цели.

В щит с автоматами и счетчиком входит кабель заземляющего контура, что также отображено на схеме

Контур заземления можно проводить рядом с гаражом, соблюдая все требуемые меры предосторожности

На этом видео вы сможете посмотреть, как построить гараж из пеноблоков своими руками – от рытья фундамента до монтажа электропроводки:

Тонкости возведения фундамента

Постройка гаража – дело непростое и ответственное. Поэтому еще до начала строительных работ следует учесть некоторое нюансы. Во-первых, характеристики материала будущей постройки и, во-вторых, особенности работ по возведению фундамента.

Что нужно знать о пеноблоках?

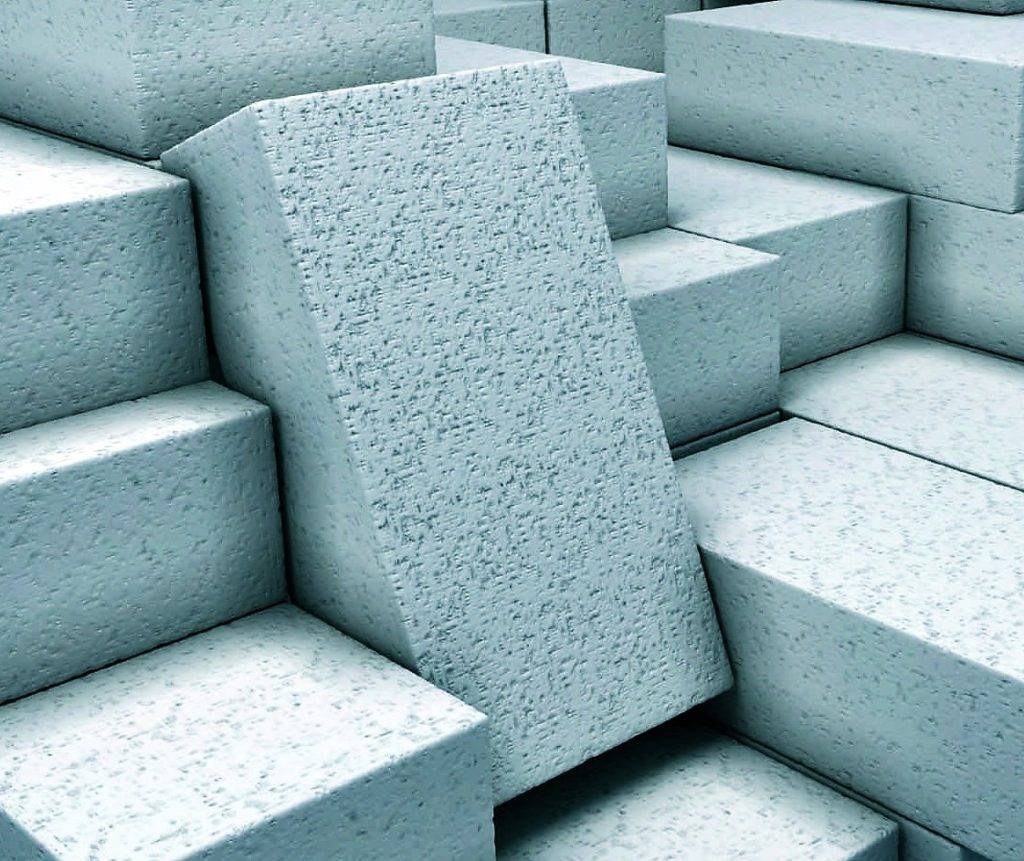

Современные пеноблоки представляют собой экологически чистый материал, который изготавливается из воды, песка, пенообразователя и бетона. Именно пенообразователь делает бетонные блоки такими какими мы их знаем – пористыми.

Пеноблоки довольно часто используются при постройке технических сооружений: складов, гаражей. Это обуславливается их невысокой стоимостью и высокой теплопроводностью. Здания из пеноблоков сохраняют тепло гораздо лучше кирпичных.

Преимущества пеноблоков:

  • низкая стоимость, а значит – экономичность;
  • небольшой вес, следовательно, удобство в применении;
  • комфортные для строительства габариты;
  • экологичность;
  • прочность конструкции;
  • устойчивость к внешним воздействиям (в том числе природным явлениям);
  • высокие теплоизоляционные свойства.

Помимо этого, пеноблок является огнеупорным и устойчивым к сырости материалом. Эти характеристики делают блоки из пенобетона довольно универсальным материалом.

Что нужно знать о фундаменте?

Прежде чем приступить к строительству необходимо выяснить фундамент какого типа наиболее подойдет для вашего участка. Для начала разберемся какие виды фундаментов бывают.

Виды фундаментов

  1. Ленточный. Это наиболее простой и популярный тип фундамента. Его без особых сложностей можно сделать своими руками.
  2. Столбчатый. Такой фундамент несколько сложнее в реализации, чем ленточный. Для его возведения столбы устанавливаются в почву и заливаются цементом, объединяется конструкция с помощью арматуры. Столбчатый фундамент наиболее подходит для глиняного грунта.
  3. Свайный. Применяется на грунте со слабой устойчивостью. Незаменим при постройке габаритных зданий.
  4. Монолитная плита. Такой фундамент хорош для небольших одноэтажных построек. Он не рассчитан на большие нагрузки.

Как видите, не все фундаменты одинаковы, они отличаются и по типу конструкции, и по используемым материалам

Остается один вопрос: как понять какой фундамент подходит для вашей постройки? Универсального решения не существует, для того чтоб выяснить какой тип будет наиболее подходящим, следует обратить внимание на такие факторы:

  • тип грунта;
  • глубина залегания грунтовых вод;
  • характеристики участка, отведенного под постройку (например, присутствует ли наклон);
  • вес и площадь предполагаемой постройки;
  • материал, из которого будет возводиться здание.

Только подробно изучив особенности каждого типа фундамента и ответив на эти вопросы, вы сможете решить какой же фундамент лучше использовать.

Какой тип фундаментной системы выбрать

Ответ звучит достаточно просто – тот, который вам «по карману». На обустройство фундамента придется выделить примерно половину от всего финансирования. Нормальный гараж должен строиться из красного кирпича, теплого и жесткого. Тогда глубину залегания фундаментной системы можно сделать относительно небольшой. Для дешевого пеноблока потребуется очень прочная и жесткая основа, а значит, сэкономленные на стенах деньги уйдут на увеличение глубины фундамента под гараж из пеноблоков.

Для гаража из пеноблоков можно использовать любую из перечисленных ниже схем фундаментного основания, кроме столбчатого варианта и системы на буронабивных сваях:

  1. Свайная фундаментная система из забивных железобетонных строительных свай. Глубина погружения опорных элементов позволяет выдержать даже двухэтажный кирпичный дом;
  2. Плитный фундамент, наиболее подходящий для гаражей, где стоит тяжелая техника и большое количество стеллажей с деталями и инструментом. Малая глубина заделки позволяет устанавливать на любом грунте более-менее ровного участка;
  3. Ленточный или свайно-ленточный вариант хорошо подойдет, если в гараже предусмотрено обустройство небольшой смотровой ямы или подвальчика;
  4. Мелкозаглубленный вариант или комбинация МЗЛФ со свайными опорами. Глубина заделки фундаментной конструкции очень небольшая, отличная жесткость обеспечит стенам из пеноблока нормальную устойчивость.

Понятно, что при выборе типа и глубины заделки фундаментной системы, прежде всего, потребуется учесть характеристики грунта и рельеф местности.

Конструктивные особенности гаражных фундаментов

При планировании строительства фундамента для гаража из пеноблоков своими руками, следует учитывать, что его конструкция должна предусматривать:

  • возможное наличие погреба и осмотровой ямы для выполнения ремонта или профилактического обслуживания машины;
  • необходимость устройства прочного покрытия пола, на котором будет стоять автомобиль;
  • повышенную нагрузку на несущую основу вследствие размещения транспортного средства и стеллажей для инструмента, материалов и запасных частей.

Вход в погреб можно сделать через отдельный люк или прямо из смотровой ямы. Если погреб делается по всему периметру гаража, то вместо ямы в полу устраивается продольный проем, а вместо ее пола устанавливаются подмости.

В качестве перекрытия монтируется армированная монолитная плита. При отсутствии подземных помещений можно залить бетонную стяжку по подушке из щебня или гравия. В качестве напольного покрытия используют линолеум, резину или полимерные наливные полы.

Предварительный расчет ленточного фундамента

От каких параметров зависит расчет фундамента для гаража:

  • прочность грунта;
  • из какого материала выполнены стены гаража – от этого параметра зависит несущая нагрузка на фундамент;
  • какая глубина промерзания грунта;
  • высота залегания грунтовых вод на участке;
  • конструкция и этажность гаража.

Перед тем, как рассчитать фундамент под гараж, остановимся подробней на параметрах, которые будут нужны при расчете.

Определяем тип почвы на участке

Основание должно стоять на твердом устойчивом грунте, от типа почвы зависит глубина, на которую будем закладывать ленту фундамента. Для устойчивых крупнообломочных, щебневых или гравийных грунтов и для песчаной почвы можно смело выбирать мелко заглубленный фундамент – до 80 сантиметров глубины.

Глинистые, торфяные почвы и суглинок – почему нужно увеличить глубину фундамента до полутора метров:

даже при небольшой минусовой температуре влага, которая задерживается глинистой почвой, замерзает и грунт вспучивается, выталкивая жесткое бетонное основание. При оттаивании почвы лента фундамента опускается. В итоге фундамент постоянно подвергается деформации и быстро разрушается.

глина неустойчива и быстро размывается при высоком залегании грунтовых вод. Это тоже вызывает перекос и быстрое разрушение фундамента.

На глинистых и торфяных грунтах и супесях целесообразно монтировать свайные и плитные типы фундаментов. Если такой возможности нет, то ленточное основание должно быть заглублено ниже точки промерзания почвы не менее чем на 20 сантиметров.

На скальных и песчаных почвах вполне достаточно мелко заглубленного фундамента — до 80 сантиметров глубины.

Грунтовые и сезонные воды

Расчет фундамента под гараж должен учитывать не только высоту залегания грунтовой воды, которая постепенно размывает основание, вызывая деформацию и трещины, но и сезонные природные осадки.

Если участок расположен в низине, то серьезно повлиять на фундамент могут талые и дождевые воды. Поэтому необходимо внимательно осмотреть участок и определить прохождение потоков талой и дождевой воды. По необходимости устроить дренажную систему, которая будет поворачивать воду в обход фундамента.

Проверить залегания грунтового слоя воды можно только путем бурения шурфов.

Материал стен гаража

Расчет фундамента под гараж обязательно должен учитывать материал стен постройки. От этого зависит ширина ленты фундамента и глубина его залегания:

  • стены из кирпича и бетона несут высокую нагрузку на фундамент, поэтому ширина ленты должна быть больше ширины кирпича или блока на 10 — 12 сантиметров, учитывая ширину опалубки;
  • легкие металлические сборные конструкции можно устанавливать на обычный мелко заглубленный фундамент.

При проведении работ обязательно нужно предусмотреть наличие цоколя, при установке опалубки, который должен быть выше уровня почвы минимум на 20 сантиметров

Мелко заглубленный или заглубленный фундамент

Своими руками построить дорогостоящий заглубленный фундамент для гаража сложно и не всегда такая постройка выгодна и нужна. Если планируется серьезная капитальная постройка с подвалом, то тогда стоит тратиться на устройство заглубленного фундамента.

Виды фундаментов, применяемых при возведении гаражей

Для строительства, в зависимости от условий, выбирают один из следующих видов основания:

Выбор фундамента под гараж из пеноблоков делают в зависимости от таких факторов как:

  • вес всех строительных материалов, автомобиля и стеллажей.
  • наличие погреба и смотровой ямы;
  • характеристики и тип грунта;
  • расположение верхнего уровня грунтовых вод;
  • глубина промерзания почвы.

Поскольку проектирование фундаментов является сложной инженерной задачей, то изыскания, расчет конструкции, черчение и подбор материалов лучше всего поручить квалифицированному специалисту.

Определение типа грунта. Схема ленточного фундамента.

Глубина фундамента мелкого заложения не превышает 700 мм и должна находиться как минимум на 500 мм выше уровня залегания грунтовых вод. При глубоком заложении, низ конструкции всегда должен быть ниже точки промерзания. Ширина ленты не может быть менее 250 мм.

Фундамент ленточного типа может быть построен из монолитного железобетона, бетонных блоков, бутового камня или полнотелого красного кирпича. Монолитное основание отличается повышенной прочностью. Процесс его монтажа состоит из следующих этапов:

  1. инженерный расчет конструкции и составление чертежа;
  2. выполнение разметки с помощью деревянных колышков и шнура;
  3. выемка грунта на глубину заложения фундамента;
  4. устройство подстилающей подушки из песка и щебня;
  5. установка опалубки;
  6. сборка армирующего каркаса;
  7. заливка бетона;
  8. снятие опалубки и устройство гидроизоляции;
  9. обратная засыпка нерудными материалами.

Для того, чтобы защитить фундамент от грунтовых, дождевых и талых вод, по периметру гаража устраивается бетонная или асфальтовая отмостка. Перед воротами делается прочное дорожное покрытие для выезда. Для уменьшения морозного пучения, отмотку нужно утеплить и гидроизолировать.

Монолитная плита

Плитный фундамент для будущего гаража из газобетонных блоков представляет собой сплошной плоский железобетонный монолит с продольным проемом под смотровую яму. Минимальная толщина плиты — 200 мм. Построить такой фундамент можно только на ровном горизонтальном участке, при этом нижняя поверхность плиты должна быть изолирована от воздействия влаги и утеплена минераловатными матами толщиной 50 мм.

Такие конструкции целесообразны на пучинистых грунтах, поднимающихся при наступлении холодов и опускающихся в теплое время года. Это глины, суглинки, торфяники и некоторые другие, способные усиленно поглощать и удерживать влагу, типы почвы.

Для армирования бетона необходимо наличие не менее двух сеток, края которых должны быть связаны с арматурой смотровой ямы. Устройство отмостки при таком фундаменте не является обязательным.

Свайные основания

Фундаменты этого типа монтируют на слабых и подвижных грунтах, а так же при наличии существенных перепадов высот на участке застройки. Для гаражей применяют винтовые металлические сваи, которые можно закручивать вручную или при помощи механизма.

Максимальная глубина погружения может достигать 6 метров, вплоть до твердых слоев грунта. После ввинчивания свай, их оголовки срезаются на одном горизонте выше уровня земли и завариваются металлическими пластинами.

Расстояние между сваями — не более 2-х метров. Опоры должны быть расположены не менее чем в три ряда по наибольшей длине строения. Сваи ввинчиваются строго вертикально, в предварительно выкопанном приямке глубиной до полуметра.

Для создания возможности кладки блоков, все сваи связываются между собой железобетонным или стальным ростверком, а пол делают из заводской или монолитной железобетонной плиты. Отмостка для такой конструкции не требуется. Перед вкручиванием металлических свай их необходимо обработать гидроизоляционным материалом.

Столбчатый фундамент

Основание столбчатого типа конструктивно напоминает свайный фундамент, но глубина заложения опорных столбов не достигает глубины промерзания, а поперечное сечение больше, чем у свай. Расстояние между столбами не может быть более 2-х метров с обязательным наличием их на всех углах.

Конструкция опор состоит из песчаной подушки, широкой бетонной подошвы и вертикально расположенного столба, который поднимается на высоту выше уровня земли. Все столбы связаны между собой ростверком, при этом обязательно наличие поперечных перемычек, которые будут дополнительно поддерживать плиту пола.

Материалом для изготовления столбов может служить железобетон, бутовый камень или полнотелый глиняный кирпич. После кладки столба, его поверхность должна быть обработана битумом. Ростверк представляет собой монолитную железобетонную балку.

Советы и рекомендации

При монтаже свайного фундамента под гараж могут возникнуть проблемы различного плана

Чтобы снизить риск их появления, а также избежать множества ошибок в процессе работы, важно прислушаться к советам опытных мастеров:

  • Рекомендуется использовать для строительства фундамента только качественные сваи, изготовленные с соблюдением всех технологий.
  • Выбирая свайный фундамент под гараж, предварительно следует точно узнать состав грунта на участке, так как каменистая почва сделает проблематичным закручивание свай.
  • Вертикальность вхождения сваи в грунт следует контролировать постоянно, в противном случае опора может зайти под уклоном, а выровнять ее в этом случае достаточно сложно.
  • Вкручивание винтовых опор предполагает постоянное хождение вокруг сваи, поэтому следует тщательно очистить рабочую зону от мусора и растительности. Это предотвратить получение травм в процессе работы.

Сварочные работы должны выполняться качественно, так как от этого зависит прочность и надежность гаража.
Если в процессе закручивания свая упирается в какой-либо посторонний предмет или в месте установки располагается большой камень или пень, то место закручивания лучше перенести.
Если конструкцией предусмотрены сварные швы, которые будут располагаться в грунте, то очень важно обработать места соединения антикоррозийной мастикой.
Если расчеты показывают достаточно большую глубину заложения фундамента, то рекомендуется отказаться от свайного фундамента, так как в этом случае его использование будет нерациональным.

Гараж на винтовых сваях можно назвать идеальным вариантом строительства, учитывая простое и быстрое возведение. Качественный и надежный свайный фундамент под дом для автомобиля легко сделать своими руками при условии соблюдения технологии строительства и выполнении рекомендаций специалистов.

    Гараж

Фундамент под гараж из пеноблоков

Благодаря указанным преимуществам можно отказаться от массивных оснований для здания. Вполне эффективным станет мелко заглубленный или свайно-ленточный фундамент для гаража из пенобетонных блоков.

Для начала, перед тем, как проводить заливку, нужно очистить участок от мусора и других сторонних предметов. Затем провести выравнивание площадки, и после этого осуществить разметку. Для этого нужно по углам вбить колышки и натянуть шнур. Далее проводится внутренняя разметка, по которой будет определена ширина стены. То есть между двумя шнурами расстояние должно чётко соответствовать тому, какой будет толщина стены. Затем нужно выверять прямизну углов на разметке. Затем проверить ещё раз место, выбранное для постройки гаража

Особенно важно убедиться в том, что для открывания ворот нет никаких препятствий

Далее действия выполняются в следующей последовательности:

В месте, где планируется закладка стены, отрывается траншея. Глубина ямы составляет 700 мм, а толщина должна превышать ширину стены на 200-300 мм.
Формируется песчаная подушка на дне траншеи. Толщина слоя засыпки составляет 100 мм. Затем проводится утрабовывание песка, и после этого засыпается такой же слой гравия.
Монтируется опалубка, высота которой, по отношению к уровню земли, должна составлять 150-200 мм

Очень важно добиться самого точного горизонтального положения опалубки.
Внутри опалубка покрывается гидроизоляционным материалом, лучше всего подходит полиэтиленовая пленка. Необходимо сделать так, чтобы края гидроизоляции выходили наверх и наружу вдоль стенок.
Проводится монтаж армирующего пояса

Для этого используется четыре арматуры, которые располагаются прямоугольником и скрепляются перемычками.
Проводится заливка стандартным раствором бетона. Нужно осуществить качественное выравнивание поверхности. После чего нужно оставить раствор для застывания на срок от трёх недель.

В процессе обустройства фундамента нужно сразу спланировать и создание смотровой ямы, если таковая вообще должна быть. Глубина её будет составлять 1,8 м, а ширина – от 0,9 до 1,0 м. Стенки смотровой ямы, как правило, выкладываются кирпичом, но можно и просто залить бетоном с армированием, поэтапно смещая опалубку вверх. Затем нужно окантовывать края металлическим уголком. Также, при создании фундамента, осуществляется заливка пола в гараже.

фундамент из пеноблоков

Кровля

Кровля может быть обустроена различными способами. Рассмотрим вариант с использованием двутавровой балки.

  • Сначала поперек будущей кровли укладывают балки толщиной 800 мм. с припуском на скаты. Они вмуровываются в плоскость пенобетонных стен. Скаты нужны чтобы гараж из пеноблоков с односкатной крышей был защищен от осадков и ветра.
  • Потом конструкция кровли дополняется балками 400 мм толщиной, которые укладываются с меньшим шагом.
  • Сверху устилают рубероид, края которого должны выступать на 10 см. Края загибают.
  • Рубероид засыпают сухим теплоизолятором, например, керамзитом.
  • Сверху устилают цементно-песчаную стяжку, которую после засыхания нужно покрыть жидкой мастикой.
  • После всего этого наплавляются листы рулонной мягкой кровли, в нахлест. Верхний лист должен покрывать край нижнего.

Рулонная наплавляемая кровляИсточник cs.aviarydecor.com
