Выбор направляющей для откатных ворот
На первый взгляд, такая деталь, как направляющая, кажется простой, а выбор ее несложным. Но она выполняет самую важную функцию (несет на сбе полотно ворот), поэтому не стоит торопиться с принятием конечного решения. Балка отвечает за плавность движения ворот, уровень их шума и износостойкость ресурса.
При выборе данного элемента мы рекомендуем Вам акцентировать свое внимание на следующие параметры:
- Сечение детали по всей длине — не выбирайте вариант, где они разные, иначе ролик будет застревать.
- У хорошей направляющей верхняя часть параллельна нижней.
- Грани должны быть ровными и аккуратными.
- Для дополнительной гарантии длительной и качественной эксплуатации важную роль играет весовой запас балки, который в идеале должен быть больше веса конструкции в 1,5 раза.
- Выбирайте балку из специальной конструкционной стали, отличающейся особой прочностью, тогда не придется волноваться о том, выдержит она большие нагрузки или нет.
- Проверьте толщину профиля, некоторые производители экономят на расходных материалах, предлагая слишком тонкий и хрупкий вариант, не отличающийся долговечностью. В оптимальном варианте:
- направляющий рельс для конструкций до 400 кг, должен иметь размер 60×70 мм. и толщину используемой стали 3,5–3,8 мм;
- для конструкций до 800 кг. габариты направляющего элемента 90×75 мм. и толщина стали 4,4-5,5 мм;
- для изделий более 800 кг, размеры от 130×135 мм. и толщина стали более 5-6 мм и дополнительно усиленный профиль (например Ролтэк МАКС).
Что будет влиять на подбор автоматики
Конечно же, от особенностей ворот следует отпираться в первую очередь, когда вы хотите установить себе автоматику на ваши откатные конструкции. Если вы произведёте подбор без подготовки и купите первую попавшуюся систему отката, тогда есть большой риск что она абсолютно никак не поможет вам справиться с задачей и просто не сможет сдвинуть с места большие и увесистые ворота.
Комплект автоматики для сдвижных ворот
Так что первым делом, вы обязательно должны учитывать ряд следующих причин, когда подбирается автоматика для откатных ворот:
- Масса движимой составляющей ограждения.
- Параметры установленного противовеса.
- Погодные условия, при которых система должна исправно и стабильно работать.
- Качество фурнитуры, которая применяется в ваших воротах.
- Качество монтажа.
- Интенсивность использования всей конструкции.
Теперь давайте разберём все перечисленные критерии по порядку, чтобы вы смогли получить более ясную и подробную картину.
Масса откатной конструкции
Начнём по порядку с массы откатной конструкции ворот. Этот показатель является одним из самых важных и больше всех влияет на подбираемую автоматику для них. Чем больше номинальная масса, тем больше должна быть как мощность, так как внутренняя начинка, которая отвечает за движение и принимает всю нагрузку на себя.
Параметры противовеса
Исходя из параметров противовеса, следует подбирать и максимально возможную длину, которую сможет лучше потянуть мотор автоматической системы. Как правило, противовес равен примерно семидесяти процентам от длины самих ворот, так что подбирая автоматику, вам необходимо добавить длину противовеса к длине ворот, и вы получите минимальный размер, который должна тянуть автоматика.
Климатические условия
Также вам обязательно необходимо учитывать те погодные условия, которые могут быть в вашем регионе
Особенно это важно в тех регионах, где очень повышенная влажность и дожди идут значительную часть года
В условиях Сибири в некоторых случаях бывает необходима установка дополнительного подогрева.
Помимо влаги, необходимо учитывать и минимальные температуры которые могут возникать в зимнее время года, и какое время такие температуры удерживаются. Учитывая все эти критерии, ваша механика должна без проблем выдерживать такие погодные условия и работать стабильно и без сбоев.
Качество фурнитуры
Учитывая то насколько качественную фурнитуру, вы установили на свои ворота, следует и лучше корректировать возможную работоспособность мотора. Для качественны хи дорогих фурнитур, вполне достаточно не слишком мощного мотора, без всяких усилителей и вспомогательных модификаций.
Для плохих фурнитур, которые открывают ворота с довольно сильным трением и трудом, тогда необходимо выбирать такой мотор, который способен выдерживать повышенные нагрузки и имеет большую тяговую способность.
Качество установки и интенсивность эксплуатации
Подбор автоматики также зависит и от качества монтажа. Чем более ровно и максимально точно будут установлены ваши новые откатные ограждения, тем меньше усилие должен сделать механизм для открытия.

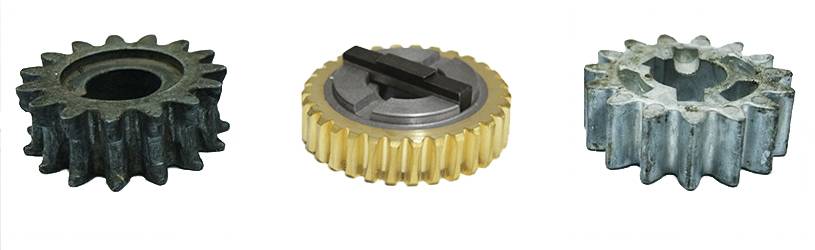

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.
Интенсивность использования въезда, будет вторым по важности критерием, после массы откатной конструкции. Автоматика для откатных ворот came должна иметь износостойкие детали, чтобы лучше выдерживать повышенные условия эксплуатации
Конструкция
Рассмотрим подробнее конструктивные особенности данного вида ворот.
Основой полотна консольных сдвижных ворот является несущая балка. Она представляет собой прокатный П-образный профиль, толщиной от 3 мм. Нижние грани должны быть параллельны земле для большей защиты, но между ними необходим зазор.
На эту балку монтируется все полотно ворот, включая противовес, поэтому подбирать габариты и толщину металла следует внимательно.
На фундамент устанавливается основание, обычно состоящее из швеллера с приваренными к нему болтами. На эти болты, впоследствии, становятся роликовые опоры, имеющие регулировку по высоте.
Размер роликовых опор должен соотноситься с размером используемой балки, а шаг между опорами выбирается исходя из ширины перекрываемого проема. Ролики откатных ворот необходимо периодически чистить от загрязнений и смазывать для плавной работы и отсутствия скрипов.
- Особенности штакетных ограждений
Профнастил — виды, характеристики, варианты применения при возведении заборов
Привод для ворот: виды, изготовление своими руками и монтаж автоматики. 110 фото лучших решений
На торцы балки устанавливается крышка (на заднюю сторону) и поддерживающий ролик (спереди). Они служат для предотвращения съезда балки с роликовых опор, а поддерживающий ролик позволяет плавно заводить полотно в нижний ловитель, избегая ударов и повреждений.
Материалы и комплектующие откатных ворот
Фурнитура для функционирования консольных откатных ворот имеет решающее значение. Пятнадцать-двадцать лет назад такие ворота были редкостью именно из-за дорогих импортных комплектующих. Сейчас есть отечественные детали, среди которых нужно выбирать продукцию самых авторитетных производителей.
Ролики выпускаются стальные и полимерные. Специалисты рекомендуют выбирать стальные. Полимерные можно использовать для совсем легких небольших ворот.

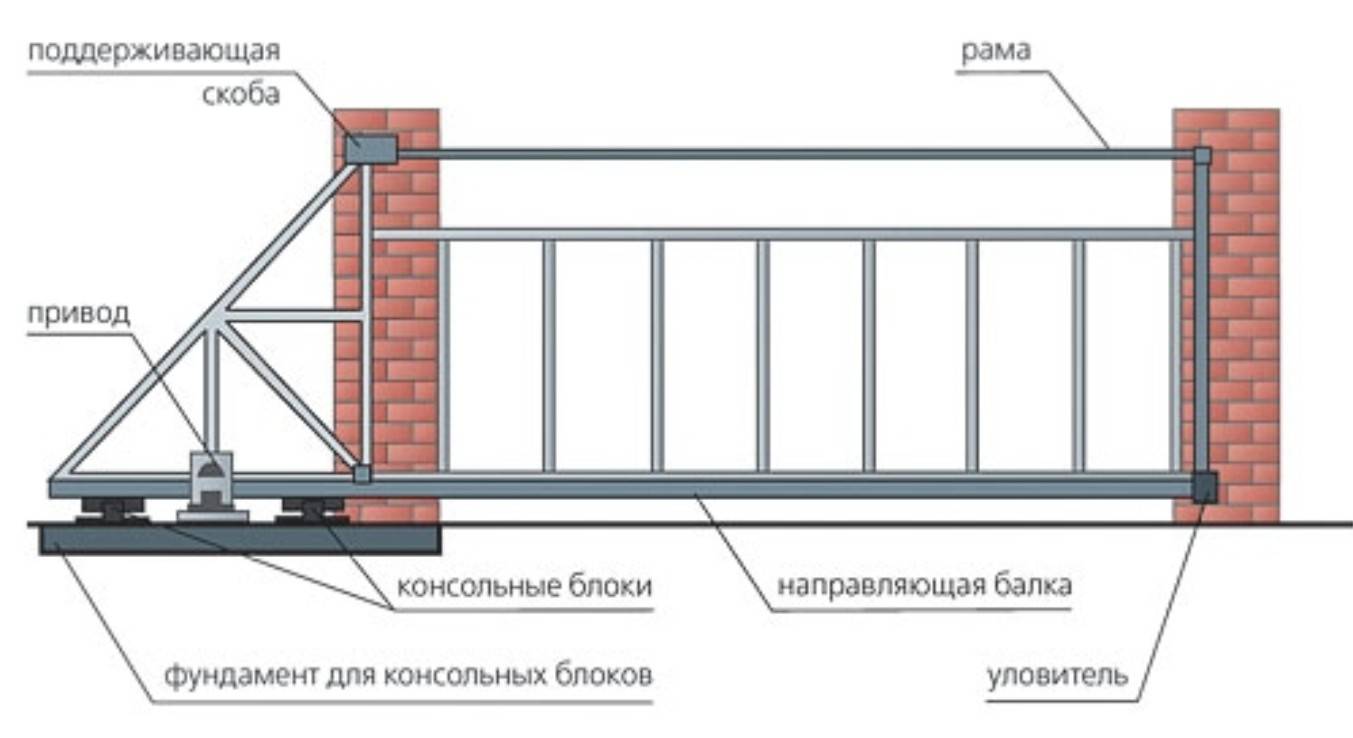

Схема устройства консольных откатных ворот
Откатные ворота не делают цельнометаллическими. Как правило, они имеют раму, на которой крепится профнастил, или деревянные рейки, или кованые прутья – в зависимости от замысла дизайнера и выбора владельца.
Автоматика от разных производителей
Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.
Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.
У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.
Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.
Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот, чтобы она соответствовала важным требованиям.
Перейти в категорию товаров
Монтаж
Установка откатных ворот ДорХан происходит по инструкции в несколько этапов, согласно схеме.
Если покупатель ранее никогда не сталкивался с подобной работой, то собирать самому их не желательно, а лучше поручить специалистам, так как некоторые моменты требуют специализированных расчетов, а каждое действие должно быть четко выверено.
- Первым шагом будет подготовка и создание фундамента. Также сюда можно отнести устройство специальных опорных столбов, если это не было сделано ранее. Может быть так, что столбы уже стоят, так как заказчик просто меняет устаревшую и неудобную конструкцию на сдвижные ворота ДорХан.
- Столбы обязательно нужно углубить ниже уровня, на котором находится точка промерзания почвы. К зафиксированным закладным элементам крепятся сварным методом металлические опоры. Длина фундамента примерно равна половине планируемого (или существующего) проема.
- Для полного затвердевания бетона необходимо время – около двух недель, поэтому установка может несколько растянуться по своей продолжительности.
- Полотно крепится на раму каркаса необходимых размеров и устанавливается на несущую балку.
- Готовое полотно прикрепляется к опорным столбам. Установка на фундамент осуществляется с помощью опорных кареток.
- Далее монтируются все необходимые технологические детали – кронштейны, уловители и прочее.
В следующем видео вас ждет инструкция по монтажу откатных ворот ДорХан:
https://youtube.com/watch?v=P38HBWzJqi8
Основные элементы конструкции
К основным элементам относят:
- направляющие (в том числе рельсы);
- ролики и каретки;
- автоматика и силовые элементы;
- фурнитура;
- каркас и отделка полотна.
В качестве направляющих применяют профиль из нержавеющей стали. Чтобы обеспечить передвижение полотна по направляющим, используют каретки и ролики на основе шарикоподшипников, защищенных от грязи. В зависимости от модели каретки или роликов подшипники или регулярно смазывают, или при ухудшении работы заменяют.
В качестве силового элемента используют сочетание электрического мотора, шестерни и зубчатой рейки. Если у двигателя избыточные обороты или недостаточная мощность, применяют дополнительный редуктор. Автоматика обеспечивает включение двигателя по команде с брелока системы дистанционного управления или при нажатии на кнопку открытия ворот. Концевые выключатели отключают двигатель, когда ворота полностью открылись или закрылись.
Силовой элемент – электромотор с зубчатой рейкой
К фурнитуре относят различные детали, которые обеспечивают качественную работу силовых элементов и нормальное функционирование ворот. Это накатные ролики и ловушки, фиксирующие ворота в закрытом состоянии, а также все крепления.
Каркас ворот выполняют из стальных труб квадратной или круглой формы. Чтобы защитить их от ржавчины, элементы каркаса покрывают антикоррозионной защитой и лишь после этого сваривают, после чего покрывают еще одним слоем защиты. Такой подход позволяет добиться срока службы каркаса даже из обычной, не нержавеющей стали не менее, чем в 40 лет.
Специалисты нашей компании не только тщательно проводят антикоррозионную обработку, но и внимательно проверяют качество сварных швов, благодаря чему полотна ворот нашего производства без повреждений прослужат не один десяток лет.
В качестве отделки мы используем различные материалы. Приобретая у нас ворота, вы можете заказать любой вид и тип отделки. Наши мастера имеют достаточный опыт отделки ворот не только профнастилом и коваными решетками, но и такими экзотическими материалами, как отделочная доска – вагонка и аппликация из металлических фрагментов.
Откатные ворота с обшивкой под дерево
Автоматические ворота: особенности, достоинства и недостатки
Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:
- откатные;
- распашные;
- гаражные.
Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.
Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов
Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:
консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;
Система «ролик-направляющая» для откатных ворот консольного типа
- рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
- подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.
Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.
Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов
Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.
Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.
Это интересно: Регулировка откатных ворот — познавайте с нами
Особенности откатных ворот DoorHan
Принцип работы сдвижных (или откатных) ворот состоит в том, что подвижная створка при открытии уходит в сторону. Это главное отличие их от прочих заградительных устройств.
Воротные системы ДорХан имеют некоторые отличия от изделий других производителей. С этими особенностями связаны и преимущества рассматриваемых изделий, которые подтверждаются положительными отзывами владельцев.
Саму конструкцию откатных ворот ДорХан называют консольной. Это означает, что крепежные и поддерживающие элементы в зоне проема отсутствуют.
Полотно легко перемещается вдоль проема, располагаясь параллельно внутренним стенам помещения. Из-за этого появляется возможность установки даже при небольшой величине простенков независимо от габаритных размеров.
В этом заключается «компактность» изделий производителя.
Основные несущие элементы (балки) изготавливают на прокатных станах, которые относятся к новому поколению, из горячекатаной стали. Именно подобный способ обработки позволяет сдвижным воротам компании обладать очень мягким и плавным ходом полотна.
Кроме того, все элементы, производящиеся из стали, покрываются цинковым слоем не меньше 12 мм, а это является дополнительной защитой от коррозии при неблагоприятных погодных условиях, в которых часто устанавливают подобные системы.
Конструкция роликовых опор позволяет регулировать их по высоте. Благодаря этому есть возможность быстро изменить просвет под всем устройством, не производя демонтажа ни всего полотна, ни автоматики.
Для изготовления ворот используют сэндвич-панели собственной разработки ДорХан, специально приспособленные к сложным климатическим условиям.
Это дает еще и дополнительные дизайнерские возможности при наличии довольно большого разнообразия цветовых решений и фактуры.
Сэндвич-панели состоят из тонких стальных листов, пенополиуретана достаточной плотности, используемого в качестве утеплителя, и стального несущего профиля, который оснащен резиновыми многокамерными уплотнителями, а также петлями.
Все это дает дополнительное преимущество, усиливая звукоизоляционные свойства и защиту от влаги, скачков температуры, ультрафиолета.
DoorHanпроизводит два основных вида сдвижных ворот, которые отличаются по конструкции механизма открывания, – подвесные и опорные. Подвесные могут быть изготовлены без обязательной для опорных нижней направляющей.
Это дает клиентам возможность широкого выбора вариаций эксплуатации. Например, подвесные могут сдвигаться при открытии в обе стороны, что в некоторых случаях удобно и необходимо.
