Особенности и установка механизма автоматического открывания распашных ворот

Принцип работы устройства

Модель электрического привода.

Чтобы настроить актуатор, следует лишь определиться с походящей к эксплуатационным условиям автоматической электросистемой, которая поможет автоматически раскрывать врата распашного типа в момент необходимости, не прикладывая к этому больших усилий. Выбирается модель электрического привода в зависимости от следующих параметрических данных:

  • масса двери;
  • величина створок;
  • частотность применения электрического привода;
  • сила ветра.

При выборе конструкции следует внимательно отнестись к каждому вышеперечисленному фактору. Если это не сделать, то электропривод через некоторое время может выйти из строя. До проведения монтирования автоматического электрического привода для распашных ворот необходимо внимательно просмотреть схему и провести подготовительный этап. Подготовка заключается в:

  • осмотре ворот распашного типа;
  • выявлении и устранении неполадок в процессе монтажных работ.

Для правильной ограждающей конструкции характерна лёгкость открывания. Если что-то этому мешает, необходимо разобраться с причиной. Обычно проблема решается, если смазать петли, выровнять конструкцию столбов и т.д.

Автоматика для распашных ворот: отличительные особенности и основные типы

Если Вы остановили свой выбор на автоматике для распашных ворот, предлагаем Вам более подробно ознакомиться с существующими типами и принципом работы. Что позволит Вам сделать правильный выбор.

Устройство и принцип работы

Начнём разбор функционирования автоматических систем с классического варианта – распашных ворот для гаража.

Стандартный комплект для открытия или закрытия гаражных конструкций с помощью автоматики состоит из:

  1. Электронного блока управления.
  2. Антенны.
  3. Приводного механизма.
  4. Пульта ДУ.

Некоторые модели могут включать в себя лампы, сигнализирующие водителю о состоянии ворот: в каком положении, открытом или закрытом, они находятся, а также подсветку, радиочастотный приёмник.

Комплект автоматики для распашных ворот.

Механизм рычажного привода состоит из двух штанг, которые приводятся в действие редуктором. Одна из штанг фиксируется на полотне створки, открывает или закрывает её при подаче сигнала с блока управления.

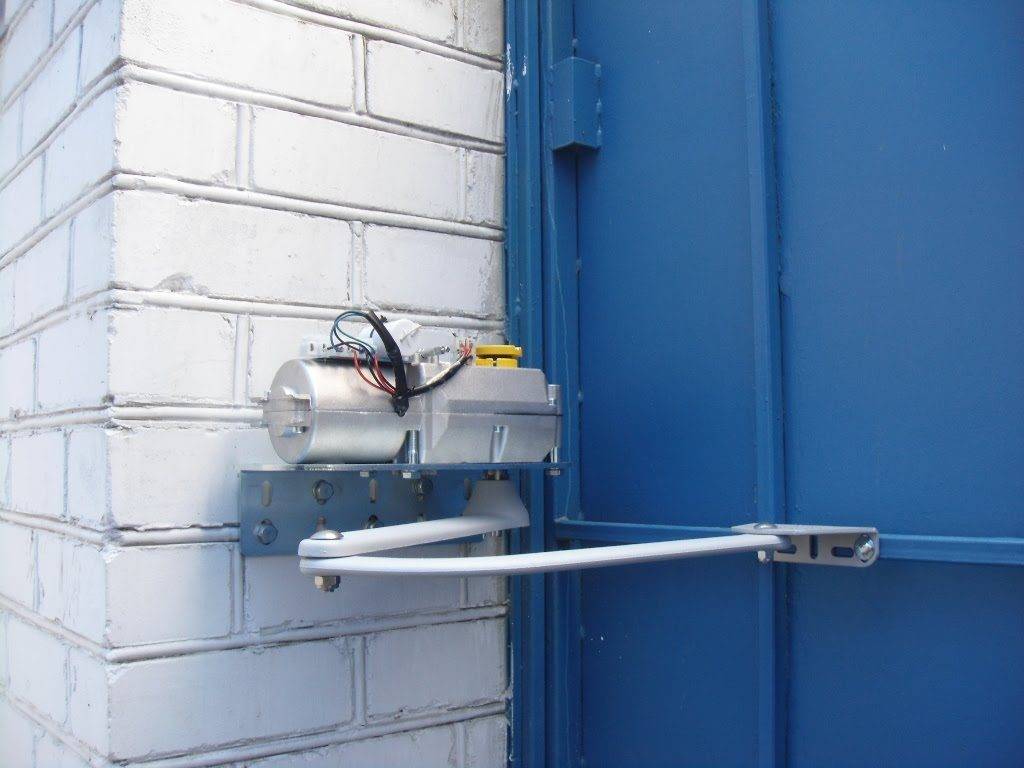

Привод рычажного типа на распашных воротах.

Распашные ворота с приводом линейного типа приходят в движение после того как начинает работать шток. Он в свою очередь получает механическую энергию также от редуктора.

Открытие ворот приводом линейного типа.

Примечательной особенностью обеих систем является тот факт, что воротами также можно управлять и вручную. Это позволит завершить процесс закрытия или открытия гаража, в момент выхода из строя автоматики или внезапного отключения электричества.

Эксплуатационные характеристики

Производители предлагают различные по функционированию устройства: входные створки могут открываться только наружу или вперёд – назад.

Выбирая модель с автоматическим приводом, нужно иметь в виду следующие факторы:

  • Массу воротной конструкции.
  • Ширину полотна ворот.
  • Угол, на который могут открываться створки.
  • Количество створок.
  • Загруженность системы.

Поясним, зачем покупателю необходимо знать эти данные. К примеру, чем больше вес ворот и интенсивнее их работа, тем больше должна быть мощность электропривода.

В магазинах предлагаются автоматические модели, работающие с весом от 200, 400…900 и более килограмм.

Какую из них выбрать – должен решить автовладелец исходя из данных своей гаражной конструкции.

Также различным может быть угол открытия створок. Стандартные модели, как правило, открывают ворота под прямым углом, 90°.

Для тех автовладельцев, кого не устраивает такой вариант, существуют модели с более широким углом открытия до 180°.

Угол открытия распашных ворот.

Также автоматика может открывать въездные ворота с различной плавностью хода. Лучшим, но и более дорогим, будет система, функционирующая без рывков и резких движений.

Типы привода

Однако на этом отличия в моделях не заканчиваются.

Устройства могут иметь разный приводной механизм. Он бывает:

  1. Линейным.
  2. Рычажным.
  3. Подземным.

Линейная автоматика наиболее востребована у владельцев гаражей. Она устанавливается в нижней части створки, хотя есть модели с центральным и верхним креплением. Конструкция состоит из электромотора, редуктора управленческого блока.

Линейные автоматические устройства справляются со створками шириной до трёх метров. Ворота могут открываться закрываться в двух направлениях: наружу и внутрь под прямым углом. В случае проблем с электричеством возможно их ручное открытие.

Комплект автоматики линейного типа.

Рычажные устройства надёжны, имеют большой рабочий ресурс, стоят дешевле остальной автоматики. Их минус – они тяжелее остальных видов. Однако солидная масса позволяет им работать со створками шириной до 4,5 м.

Комплект автоматики рычажного типа.

Они также могут открываться вручную. Некоторые виды автоматических систем оснащены резервной аккумуляторной батареей, что позволяет не зависеть от электроэнергии в случае её отсутствия.

Автоматическое приводное устройство, размещённое под землёй, обладает такими преимуществами:

  • Потайная установка под землёй, не портящая облик гаражного строения.
  • Работа с тяжёлыми до 900 кг и большими до 5 м створками.
  • Возможность открытия створок на угол до 110°.

Надёжный герметичный кожух помогает стойко переносить низкие температуры зимой, не бояться влаги.

Примеры автоматики размещенной под землей.

Обобщим все достоинства и недостатки различных видов распашных ворот с автоматическим приводом.

Плюсы автоматики для распашных ворот:

  1. Оперативное срабатывание автоматики.
  2. Работа без шума.
  3. Экономия времени, не нужно делать лишних движений.
  4. Большой ресурс.
  5. Возможность надёжной фиксации створок изнутри.
  6. Не требует приложения физических усилий.

Минусы автоматики для распашных ворот:

  1. Возможны проблемы зимой в морозную погоду.
  2. Повышенная цена.
  3. Увеличение расходов на электрическую энергию.

Как сделать автоматические распашные ворота самостоятельно

Сразу скажем, что эта задача под силу каждому. Кроме того, в этом есть много преимуществ, главным из которых считается экономия средств. Последние вы потратите на оплату монтирования ворот. Вы наперед можете просчитать, сколько вам понадобится для этого денег, рассчитав приблизительную стоимость рычажных приводных устройств, необходимых для распашных ворот.

Если же вы решились сделать самодельные автоматические ворота, то для этого в первую очередь вам понадобятся чертежи, которые надо подготовить и грамотно составить. Изготовление автоматических распашных занимает примерно около 3-х дней, если вы раньше не сталкивались с подобного вида работой.

Первым этапом в процессе монтирования является закладка основания для дальнейшей работы – фундамента. Его можно сделать либо сплошным, либо же залить под каждый столб отдельно. Прочности этой конструкции прибавляют опоры, выбирая которые не стоит экономить. Автоматические распашные ворота предполагают приобретение еще многих других деталей, без которых конструкция окажется неустойчивой. К ним относятся упоры и петли. Выбирая петли, учитывайте факт наличия подшипника, который обеспечит плавное открытие и полное отсутствие какого-либо скрипа.

Привод, предназначенный для распашных ворот

Системы для спутникового телевидения старого типа имеют в основе механизм поворотного действия, который представляет собой электродвигатель и отлично подойдет для установки на распашные ворота автоматики. Принцип червячной передачи идентичен действию привода. При этом первый вариант можно считать и более выгодным, так как для его работы достаточно напряжения в 36 В. Обычные магазинные приводы действуют от сети в 220 В.

Использование такого понижающего трансформатора выгодно по аспекту безопасности приспособления. При усилении напряжения достигается ускорение работы воротных створок. Но длительное применение чревато скорым износом мотора.

Как сделать актуатор самостоятельно

Когда столбы под ворота выложены из кирпича, камня, рекомендуется заранее продумать в кладке размещение закладных для фиксации привода.

Распашные ворота можно делать не только с заводским линейным электрическим приводом, но и собрать последний самостоятельно из подручных средств.

В качестве основы механизма актуатора подойдут:

  • винтовые домкраты;
  • приводы спутниковых антенн;
  • электромоторы с усилием от 120 Н;
  • стеклоподъемники с автомобиля.

Выбирать в качестве основы два актуатора от спутниковых антенн рекомендуется в случае, когда вес створок не превышает 100 кг.

Нужно смотреть, чтобы их ход штока был от 35 см. Для установки нужно просто зафиксировать к створкам, столбам крепежные кронштейны под приводы.

Для сборки актуатора для тяжелых распашных ворот понадобятся такие материалы:

  • профильные трубы;
  • лист стали толщиной 4 мм;
  • два винтовых домкрата;
  • два стеклоочистителя от автомобиля;
  • шпильки резьбовые, винты (на выбор) длиной 10 мм, диаметром 6 мм.

Из инструментов нужны будут:

  • болгарка с дисками по металлу;
  • сварочный аппарат, маска, электроды;
  • электрическая дрель.

Последовательность сборки:

  1. Сначала разбирают домкрат. С него снимают крышку, ручку, шестеренки.
  2. Далее делают фиксатор, который не даст возникновению продольного люфта винта. Для этого понадобятся стопорные кольца, шайбы.
  3. Болгаркой срезают основание подъемного механизма.
  4. Разбирают стеклоочистители. Из них извлекают электродвигатель с редуктором.
  5. Берут кусок профильной трубы длиной 6‒8 см, сечением 20*20 см. Из нее делают соединительную муфту. Готовую муфту монтируют к винту домкрата.
  6. В куске профильной трубы квадратного сечения 18*18 мм делают нарезку резьбы под вал редуктора.
  7. На двигатель стеклоочистителей крепят ответную часть соединительной муфты.
  8. Берут кусок стального листа размерами 80*80 мм и приваривают к верху домкрата. Этот кусок понадобится, чтобы закрепить электродвигатель.
  9. По углам листа электродрелью проделывают отверстия под размеры корпуса редуктора.
  10.  Выполняют соединение винта с электродвигателем. Элементы крепежа ‒ длинные гайки, шпильки.

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

  • В основе рабочего механизма лежит зубчатое колесо;
  • В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

Особенности системы

Распашной механизм представляют собой двустворчатую конструкцию с открывающимися в стороны полотнами. Благодаря простоте и надежности сборки она является самой востребованной.

Со временем конструкция значительно усовершенствовалась благодаря автоматическому приводу для распашных ворот. Он устанавливается на каждую створку, позволяя закрывать/открывать полотна дистанционно, при помощи пульта.

Для автоматизации таких дверей используют систему:

  • рычажную. Привод состоит из двух элементов, которые соединяются общим шарниром. Такая автоматика устанавливается, когда расстояние от ворот до столба составляет 20-40 см;
  • линейного типа. Она представлена приводом, работающим по принципу удлинения/укорачивания штока, и применяется для ворот, открывающихся в обе стороны.

В зависимости от условий использования различают приводные механизмы:

  • бытового применения;
  • промышленного назначения.

также системы отличаются мощностью. Они подбираются под габариты створок.

Ворота распашные с приводным механизмом обладают такими преимуществами:

  • простотой конструкции по сравнению с другими входными группами;
  • доступной стоимостью;
  • длительным эксплуатационным сроком;
  • надежностью;
  • разнообразным оформлением;
  • отсутствием необходимости в регулярном техобслуживании.

Виды металлических конструкций

Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации

Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.

Одностворчатые

Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации

Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли

К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.

Двустворчатые

Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.

Двустворчатые с калиткой

Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной  калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.

Выбор необходимых материалов и оборудования

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

  • электропривод;
  • пульт управления;
  • зубчатая рейка;
  • сигнальный светильник;
  • фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

  • сварочный аппарат;
  • пассатижи;
  • молоток;
  • крепления;
  • набор отвёрток;
  • электродрель со свёрлами различного калибра;
  • несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.

Установка электромотора

Итак, для открывания ворот нужно либо толкнуть одну створку, либо потянуть на себя цепь. В дальнейшем можно автоматизировать конструкцию – к примеру, установить электромотор и подключить его к редукторам от автомобильных дворников. Преимущество такого варианта в том, что в качестве источника энергии вполне применим даже старый аккумулятор, благодаря чему автоматика не будет зависеть от электричества. Но есть один недостаток: створки могут открываться слишком медленно из-за незначительной мощности аккумулятора.

Видео — Автоматические ворота своими руками

Помимо того, можно использовать мотор от стиральной машинки. Средняя мощность таких моторов составляет 110-115 Вт, скорость вращения – 1500 об./мин. Редуктором в данном случае послужит винтовой домкрат для легкового автомобиля. Домкрат нужно несколько модернизировать – установить за конической шестерней шкив от той же стиралки. Так домкрат превратится в линейный редуктор (или актуатор, как его еще называют).

Видео — Ворота автоматические распашные. Монтаж

Домкрат приваривается параллельно цепи таким образом, чтобы при движении его ползунок оттягивал за собой цепь. Для соединения последних между собой можно использовать обычную стальную проволоку.

Для соединения мотора со шкивом используется обычный ремень от стиральной машинки. Обороты мотора снизятся примерно 1:4, поэтому шкив желательно сделать самому, притом минимального диаметра.

Теперь ворота готовы к эксплуатации. Для более детального ознакомления с автоматикой можете посмотреть тематический видеоролик.

Видео – Самодельные распашные ворота

  • https://derevyannie-doma.com/instruktsii/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami.html
  • https://masterim.guru/sdelaj-sam/avtomatika-dlya-raspashnyx-vorot/
  • https://stroychik.ru/zabor/avtomaticheskie-vorota-svoimi-rukami
  • http://obustroen.ru/blagoustroystvo/vorota-i-zabory/avtomatika-dlya-raspashnyx-vorot-svoimi-rukami.html
  • https://rusolymp.ru/stroitelstvo/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami
  • https://svoimi-rykami.ru/stroitelstvo-doma/vorota/avtomatika-dlya-vorot-svoimi-rukami.html
  • https://2proraba.com/malye-postrojki/avtomatika-dlya-vorot-svoimi-rukami.html
  • http://tolkostroyka.ru/vorota/avtomatika-dlya-vorot-svoimi-rukami/

Виды конструкций

Конструкция распашных ворот довольно проста и представляет собой одно или два полотна, которые двигаются на петлях. Для предотвращения открывания она иногда может дополняться системами задвижек (шпингалетами и т. д. ).

В зависимости от материала, используемого для их производства, изделия можно разделить на 2 большие группы:

  1. Деревянные. Ворота из дерева являются самыми простыми и недолговечными. Установка электромеханических приводов на них не производится практически никогда.
  2. Металлические. Конструкции отличаются долговечностью и высокой прочностью. Способны выдерживать значительные весовые и ветровые нагрузки.

Распашные ворота из металла оснащаются электроприводами очень часто, так как материал легко выдерживает физические нагрузки со стороны данной системы. В зависимости от способа производства и используемых продуктов металлические конструкции разделяют на такие виды.

  1. Кованые. Самые красивые изделия, так как изготавливаются из металлических прутьев и декоративных заготовок методом ковки. Изделия отличаются высокой стоимостью и прочностью. Они легко переносят перепады температур, но требуют своевременной покраски, которая придает им оригинальности.
  2. Сварные. Каркас ворот изготавливают из металлических труб различной формы и сечения. Дизайн этих полотен несколько ограничен, так как заготовки не отличаются особыми дизайнерскими свойствами. Но ворота такого типа соорудить относительно просто, поэтому их очень часто и дополняют автоматами.

Сегодня при изготовлении подобных конструкций сочетают несколько материалов. Зачастую металлический каркас створки заполняют профилированным листом или сэндвич-панелями. При желании такие системы могут декорироваться коваными вставками, размещаемыми по периметру каркаса.

Преимущества автоматических распашных ворот

Среди преимуществ можно выделить:

  1. Нет необходимости выходить из дома или автомобиля, для открытия или закрытия ворот. Просто воспользуйтесь кнопкой на пульте. Особенно это удобно в холодную и сырую погоду. Кроме этого, экономится время;
  2. Происходит надежная фиксация открытия и закрытия приводом;
  3. Скорость открытия 12-15 секунд;
  4. Надежность и долговечность;
  5. Возможность подсветки территории;
  6. Наличие специального ключа для того чтобы перевести ворота в ручной режим при отсутствии электроэнергии;
  7. Бесшумная работа автоматики;
  8. Дополнительная безопасность, возможная благодаря блокировке створок.

Современный рынок предлагает много решений по автоматизации конструкции, разнообразие цен и производителей. Однако в конечном счете выбирает владелец. В зависимости от целей и финансовых возможностей, приобретается то или иное оборудование.

Очень важно обратить внимание на схему подключения распашных ворот к системе электрического обеспечения. Это нужно, прежде всего, для того, чтобы характеристики оборудования подходили к электросети

Основным недостатком является то, что если на пути движения створок существует помеха, ворота могут заклинить. Для того чтобы ворота не выходили из строя, нужно тщательно следить за этим. Кроме того необходимо проводить профилактику.

Автоматика на ворота

Смазывать все детали, требующие смазки. Если механизм заклинило, не нужно применять силу для его открытия (закрытия). В случае поломки, пригласите специалиста.

Параметры, определяющие выбор автоматики

При покупке электропривода и комплектующих устройств следует обращать внимание на ряд основных характеристик:

Максимальные нагрузки – фактор, определенный весом показатель створок, их шириной. Он зависит от материала изготовления каркаса и полотна распашных створок, наиболее популярный и практичный вариант на сегодня – рама из проф. трубы, обшитая профнастилом.
Интенсивность и режим эксплуатации, т.е. частота использования автоматики ворот. Для частного бытового применения достаточно устройства, рассчитанного на 50-процентную эксплуатацию. Для промышленной постоянной эксплуатации берите привод, предназначенный для 100-процентного использования.
Время на открытие створок – срок, за который привод должен полностью открыть ворота (на 90 градусов)

Обычно исчисляется в секундах, важно заранее определиться, насколько быстро Вам надо, чтобы работали ворота.
Угол открывания и максимальная длина хода – определяет комфорт условий и использования, и подбирается в зависимости от конкретных условий ландшафта, проема и прочее.
