Автоматика от разных производителей
Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.
Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.
У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.
Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.
Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот, чтобы она соответствовала важным требованиям.
Перейти в категорию товаров
Самостоятельная установка
После того как осуществлен выбор и покупка автоматики, можно приступать к установке его на ворота. При этом сначала нужно разблокировать этот механизм специальным ключом, чтобы перевести привод в режим ручной работы. Перед монтажом кронштейнов для автоматики, нужно тщательно смазать втулки.
Потом опять проверяется плавность хода половинок. Если привод установлен правильно, то створки будут двигаться плавно и ровно. Если автоматический механизм работает рывками, необходимо перепроверить, нет ли где перекосов или ошибок. После прикрепления механической части следует прикрепить блок управления воротами.
Опорные ролики — какие лучше и как установить
После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.
Ошибка №4
Ни в коем случае не берите пластмассовые ролики.
Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.
Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.
При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.
Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й
Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.
Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.
При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.
Обязательным решением при монтаже роликов считается применение регулировочных болтов.
Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.
Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.
С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.
После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.
Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.
В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.
Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.
Привариваете их через закладные к бетонным столбикам ограждения.
А уже к ним, монтируете эти самые ловушки и кронштейны.
Улавливатели должны быть из стали толщиной не менее 3-4мм.
Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.
Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.
Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.
Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.
В этом случае они прослужат гораздо дольше.
Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.
Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.
Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.
Способ распахивания ворот
В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.
Распахивание внутрь
Для конструкции необходимо приобретение линейных или рычажковых электроприводов. Их отличие заключается в необходимости использования боковых конструкций. Если приобретены швеллерные столбы или толстые металлические трубы, то оптимально использование линейных автоматических элементов. Подобный электрический актуатор, или электропривод, стоит очень дёшево, поэтому большое количество людей, желающих установить конструкцию, выбирают именно его. Редко встречаются рычажковые автоматические компоненты, так как они в несколько раз дороже, чем линейные. Установка на бетонные опоры невозможна, поэтому в этом случае используется рычажковая система открывания ворот.

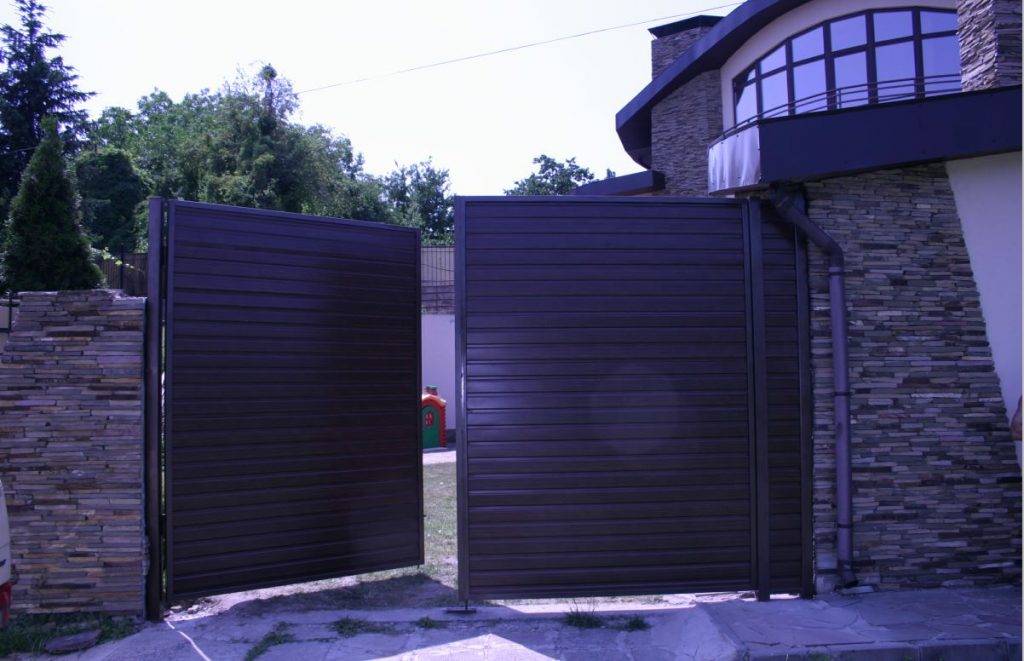

Распахивание наружу
Конструкцию возможно применить при наличии достаточного места возле дома на улице. В этой ситуации рекомендуется использование любых автоматических элементов. Обычно хозяева делают выбор в пользу электрического линейного привода для распашных ворот. Устанавливаются автоматические детали на верхней части ворот. Это способствует значительному упрощению всех работ. Затраты же финансовые, и временные будут минимальными.
Просмотрев внимательно все положительные и отрицательные стороны каждой из систем, поговорив с профессионалами, можно решить даже проблему выбора способа установки, представляющую сложность для людей без опыта работы.
Закладная для откатных ворот
Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?
Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.
Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.
Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.
Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.
Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.
Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.
При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.
Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.
Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.
Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.
Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.
Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.
На стандартную яму для таких ворот уходит порядка 2м3 бетона.
Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.
На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.
При сборке самое главное четко контролировать геометрию.
Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.
Центральная часть может заполняться различными материалами:
профнастил
Крепится при помощи саморезов или заклепок.
Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.
штакетник
глухое заполнение, типа филенки
Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
Принцип действия и особенности устройства

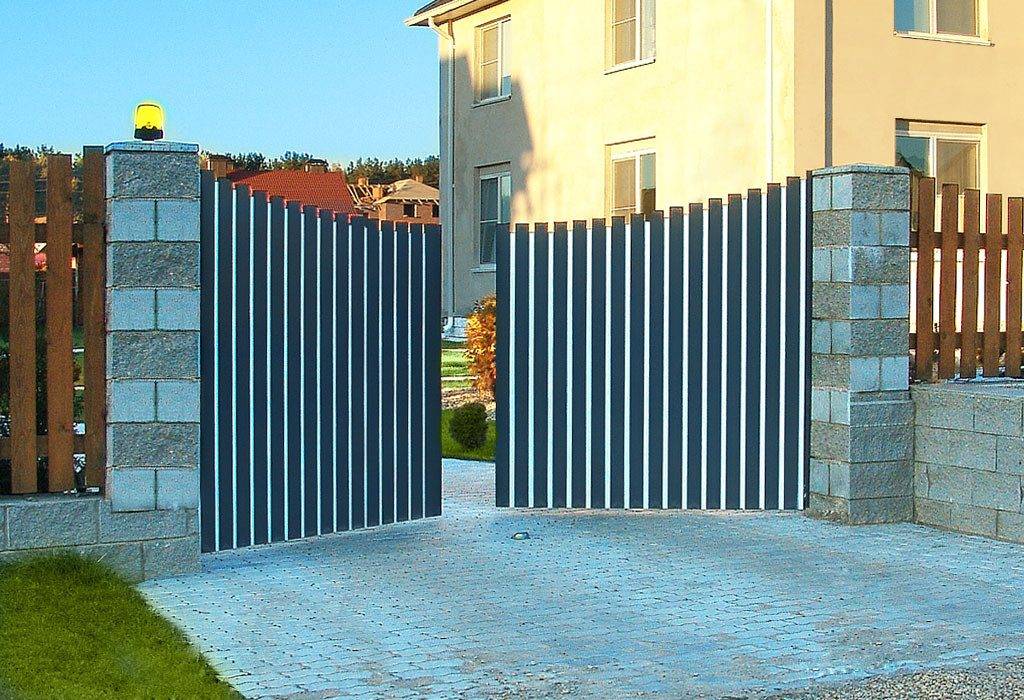

Автоматические распашные ворота зачастую имеют в своей комплектации калитку, кроме того, их размер может регулироваться, в зависимости от потребностей покупателя. Высота таких изделий способна достигать в отдельных случаях до 5 метров, что будет также выполнять функцию защиты дома. Что касается самого механизма действия, то ворота открываются либо наружу, либо же внутрь. Первый вариант считается более практичным и используется чаще.
Конструкция состоит из следующих основных элементов:
- петли и створки;
- опорные ручки и столбы;
- электропривод и упор.
При этом электропривод может быть либо линейного типа, либо рычажный. Автоматическое закрытие или открытие ворот происходит с помощью дистанционного управления, с использованием радиобрелока либо стационарного выключателя. Если по каким-то причинам отсутствует электропитание, то открытие происходит привычным путем.
Этапы работы
Для получения хорошего результата необходимо чётко придерживаться пошаговой инструкции.
Для начала устанавливаются опорные стойки. Во избежание искривления стоек глубина, на которую они должны быть опущены в землю, должна составлять не менее 1 метра.
Устанавливать стойки необходимо в такой последовательности:
- Разметить место для установки.
- Выкопать 2 ямы глубиной минимум 1,3 м и шириной в 0,6 м.
- На дно ям насыпать мелкого щебня толщиной 15-25 см.
- Установить и выставить по уровню опоры.
- Залить бетоном.
Сварка створок осуществляется в несколько этапов:
- Нарезается профиль согласно размерам в чертеже.
- Зарезать в профиле концы под углом 45° в элементах, создающих основной прямоугольник.
- Конструкция сваривается.
- Привариваются остальные элементы середины.
- Привариваются петли.
- Все сварные элементы зачищаются болгаркой.
- С помощью болтов крепятся профильные листы, конструкция зашивается.
После приварки противоположных петель на столбах и установки ворот можно переходить к монтированию автоматического механизма.
Для владельца дачного участка, который умеет работать такими инструментами, как сварка и болгарка, сделать ворота несложно. Но более сложная процедура — автоматизация процесса. Не все домовладельцы рискуют самостоятельно делать автоматические ворота, боясь сложных электрических механизмов. Тем не менее, изготовить автоматизированные ворота несложно. Главное – желание и соответствие веса ворот, надёжности механизма и опорных столбов.
Преимущества данного устройства

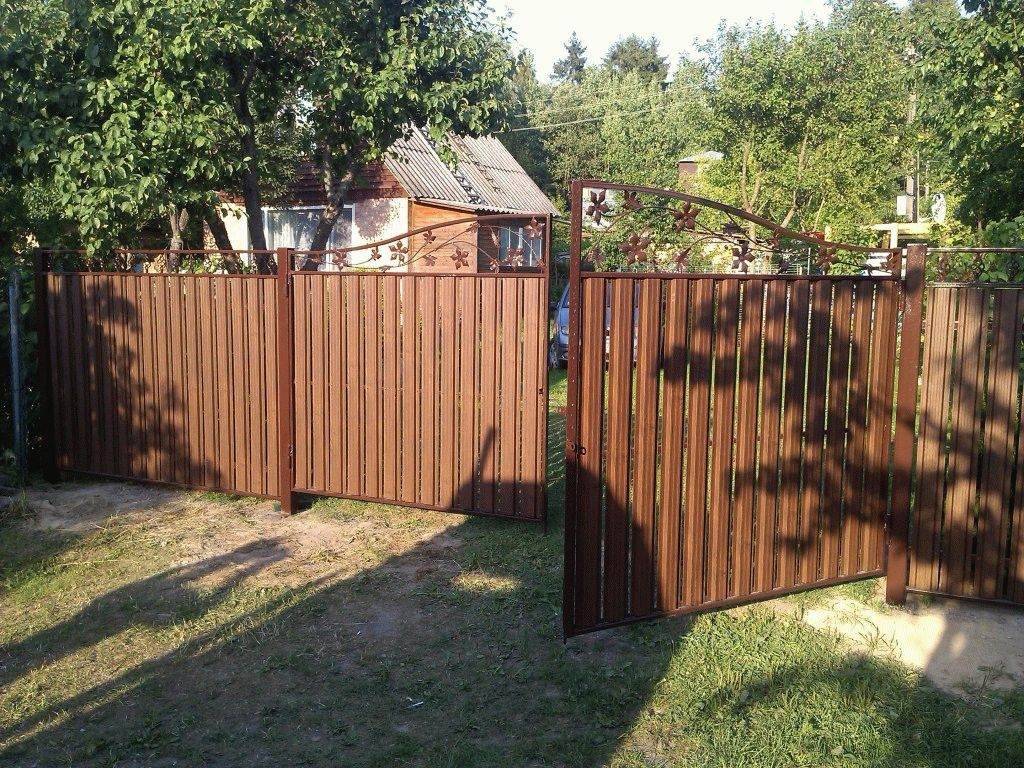

На столбах подобного вида оград используют специальные створки, которые отвечают за процесс открытия ворот. Каждая из них это в своем роде рама, для изготовления которой используется труба квадратной формы, предварительно проходящая процесс сварки. При оформлении облицовки используют чаще профнастил с покрытием из полимера, цвет которого вы можете подбирать на собственный вкус.
Среди преимуществ распашных ворот также стоит отметить:
- Отличный вариант при бюджетном виде строительства, так как стоимость такого устройства приемлема для всех, а для тех, кто делает врата собственноручно, экономия заключается еще и в процессе самого монтирования.
- Большой выбор материалов, применяемых для изготовления распашных ворот, к примеру, дерево либо металл.
- Отсутствует противовес, который встречается в откатных видах ворот.
- Створки гораздо меньше по размеру и, естественно, по весу, что облегчает процесс их установки.
Если же оценить все достоинства данного устройства, то следует также отметить тот факт, что данная модель предоставляет возможность встраивать калитку, которую легко подключить к общему домофону, установив в ней замок электромеханического типа. С автоматическими распашными воротами вам достаточно всего одного нажатия кнопки, которое влечет за собой бесшумное их открытие, почти без вашего участия. Выбирайте только качественные детали для механизма, просматривайте тщательно чертежи, и тогда вы с легкостью сможете сделать такие ворота самостоятельно.
Как сделать автоматические ворота своими руками
Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).
Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:
- Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
- Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
- Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
- Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
- Требуется гарантированно свободная территория по траектории движения створок.
- Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

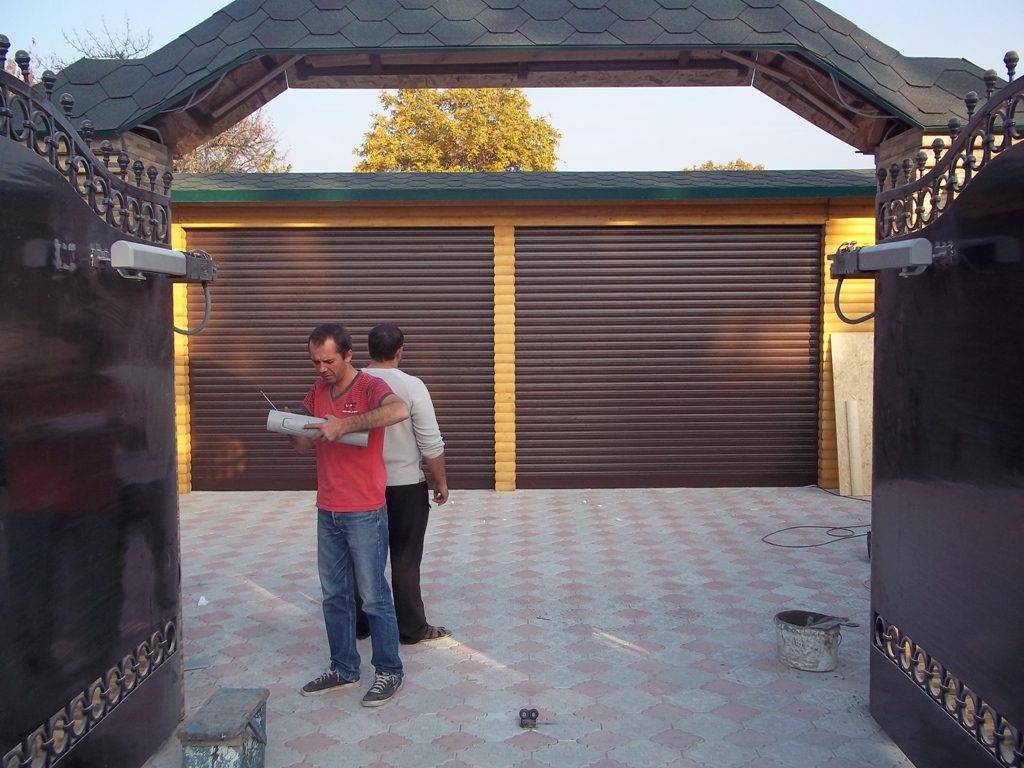

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.
Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.
Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.
Монтаж электропроводки
Общие правила для прокладывания кабелей
При установке проводов самостоятельно рекомендуют учитывать определенные правила:
- Следует оставлять 1-1,5 свободных концов проводки.
- Блок управления устанавливается со стороны, к которой легче подвести кабель питания 220 В.
- Проводка заводится с гофрой только с нижней стороны.
- Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет короб, чтобы избежать попадания воды.
- Каждому приводу необходим трех жильный кабель для питания электромоторов.
- Кабель питания должен быть расположен немного ниже, чем высота монтажа привода.
Условия подведения кабелей фотоэлементов
Для разводки кабелей фотоэлементов также существуют определенные правила:
- Использовать для подключения следует двужильные провода 4*0,22.
- Если ворота выполнены из непрозрачного материала, необходимо установить вторую пару фотоэлементов за воротами (в комплект входят всего два фотоэлемента, поэтому необходимо приобрести еще одну пару).
- Монтировать их следует на высоте 500-600 мм от поверхности земли.
голоса
Рейтинг статьи
Секционные ворота
Приводы секционных ворот с дистанционным управлением делятся на потолочные и навальные. Потолочные приводы применяются для гаражных боксов, и помимо своей доступной цены, обладают множеством полезных функций. Навальные ворота в основном применяются на производстве. Они отлично справляются с задачей обеспечения преграды для больших проемов, до 40 квадратных метров.
Классические секционные ворота на дистанционном управлении
Ворота, как правило, снабжаются дополнительными системами, расширяющими их функциональность. К примеру, система световой сигнализации позволяет следить за правильной работой привода и автоматики. Фотореле помогает избежать опасных ситуаций, связанных с риском для здоровья. Так, если есть препятствия на пути ворот, фотореле сработает и подаст сигнал блоку управления о том, что движение невозможно.
Дистанционный пульт позволят нажатием одной кнопки осуществлять открывание и закрывание ворот, при этом можно находиться внутри автомобиля и выйти из него, припарковавшись. Электропривод секционных ворот устанавливается на потолке. В одном корпусе располагается и привод, и блок управления.
Конструкция и принцип работы привода секционных ворот
Факторы выбора
Перед установкой механизма на автоматические распашные ворота, важно проверить насколько легко открываются створки. Такая проверка очень важна, так как от этого зависит длительность бесперебойной службы
Затем перед монтажом автоматических распашных ворот, важно правильно подобрать соответствующее устройство. Причем к этому процессу нужно подойти с полной серьезностью, поскольку это потом будет влиять на длительность работы распашных ворот
Выбирая автоматику, нужно учитывать следующее:
- насколько интенсивно будут ими пользоваться;
- необходимое время, затрачиваемое на открывание.
Непригодный для тяжелой конструкции механизм
Далее, следует проверить, хватит ли места для раскрытия полотен под нужным углом, ведь это значительно увеличит нагрузки на автоматический привод, и он довольно быстро может перегореть.
Кроме того, нужно определиться с тем, необходимы ли концевые выключатели. Автоматические механизмы без них обойдутся много дешевле. Можно просто не ставить такие выключатели, а использовать упоры, ограничивающие движение половинок.
Ну и, конечно, если выбрана все же заводская автоматика, нужно обязательно обратить внимание, на какую массу рассчитана покупаемая конструкция. Механизмы, предназначенные для калиток, нельзя использовать для тяжелых полотен
Виды автоматических ворот
Секционные ворота
Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.
Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.
Подъемно-поворотные ворота
Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.
В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот. Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.
Откатные или сдвижные ворота
Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.
Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.

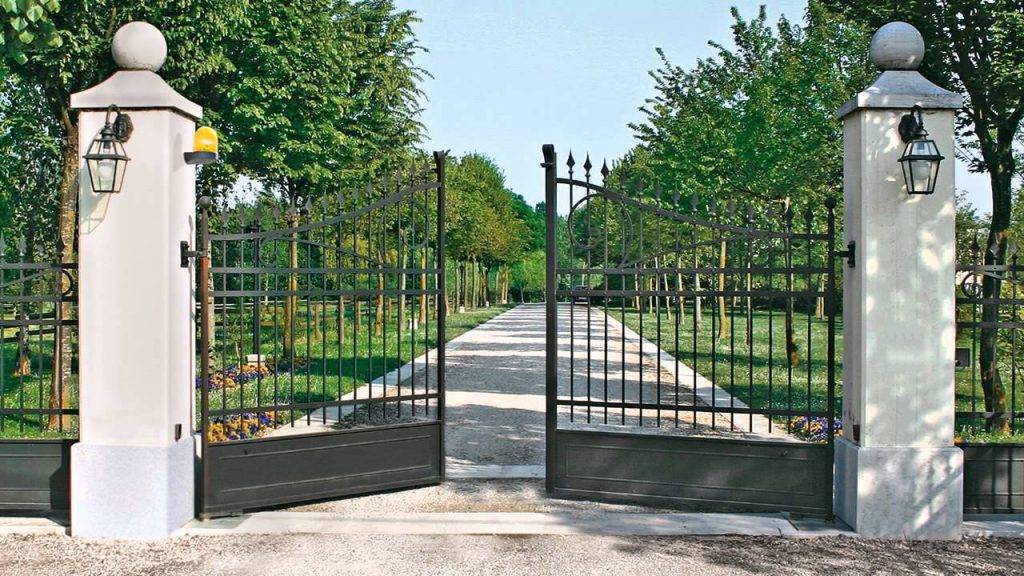

Распашные ворота
Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).
Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.
Автоматические роллетные или рулонные ворота
Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.
Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).
Как сделать автоматические распашные ворота самостоятельно
Сразу скажем, что эта задача под силу каждому. Кроме того, в этом есть много преимуществ, главным из которых считается экономия средств. Последние вы потратите на оплату монтирования ворот. Вы наперед можете просчитать, сколько вам понадобится для этого денег, рассчитав приблизительную стоимость рычажных приводных устройств, необходимых для распашных ворот.
Если же вы решились сделать самодельные автоматические ворота, то для этого в первую очередь вам понадобятся чертежи, которые надо подготовить и грамотно составить. Изготовление автоматических распашных занимает примерно около 3-х дней, если вы раньше не сталкивались с подобного вида работой.
Первым этапом в процессе монтирования является закладка основания для дальнейшей работы – фундамента. Его можно сделать либо сплошным, либо же залить под каждый столб отдельно. Прочности этой конструкции прибавляют опоры, выбирая которые не стоит экономить. Автоматические распашные ворота предполагают приобретение еще многих других деталей, без которых конструкция окажется неустойчивой. К ним относятся упоры и петли. Выбирая петли, учитывайте факт наличия подшипника, который обеспечит плавное открытие и полное отсутствие какого-либо скрипа.
Установка и монтаж распашных ворот с забиванием металлических столбов
Такой способ установки имеет несколько основных плюсов, ниже перечислим их:
- экономически, монтаж получается очень выгодным;
- скорость установки увеличивается в несколько раз;
- появляется возможность замены или ремонта;
- самостоятельная установка.
Пошаговая инструкция установки распашных ворот
Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.
В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.
Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.
Купить готовые ворота в Петровиче =>>
Влияние интенсивности пользования
Выбирая привод, нужно учитывать, насколько часто им будут пользоваться. К примеру, на участке, где воротами будут пользоваться нечасто, а соответственно и автоматика будет задействована редко, можно установить менее мощный привод. А если предполагается ежедневное открывание ворот, предпочтительнее будет более мощная автоматика.
На нагрузки влияет также вес створок. Потому для продления срока службы автоматики лучше выбирать и материал для полотна более легкий.
В качестве параметра скорости открывания учитывают промежуток времени, за который могут открыться ворота. Каждый привод имеет свой временной промежуток.
