2 этап – расчет откатных ворот из профнастила
Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:
Вес ворот
Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.
Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.
Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.
Длина консоли (направляющей рельсы или балки)
Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.
Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.
Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.
Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.
Влияние веса откатных ворот на параметры направляющей рельсы (консоли)
| Масса створки ворот, кг. | Сечение направляющей рельсы, мм. | Толщина стали, мм. |
|---|---|---|
| До 300 | 60х70 | 3,5 |
| 300-700 | 85х95 | 5 |
| 800 и более | 170х180 | 12 |
Сечение балки (рельсы) для откатных ворот

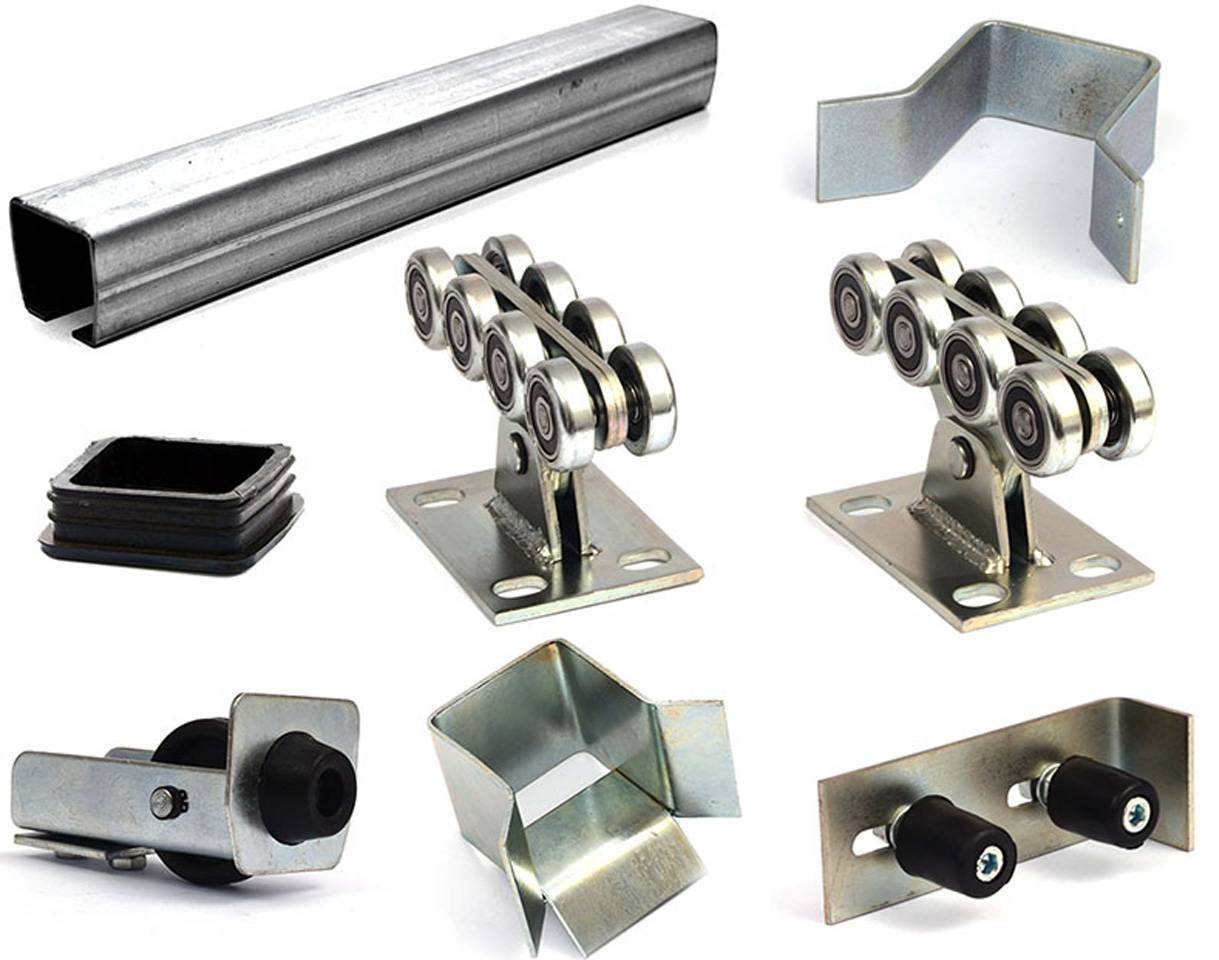

Фурнитура
Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.
Автоматика
Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.
Влияние веса откатных ворот на параметры электропривода (мощность)
| Масса створки ворот, кг. | Мощность электропривода, Ватт |
|---|---|
| До 300 | 250 |
| 300-700 | 350 |
| 800 и более | 500 |
Виды металлических конструкций
Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации
Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.
Одностворчатые
Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации
Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли
К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.
Двустворчатые
Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.
Двустворчатые с калиткой
Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.
Монтаж ворот из профнастила
Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!
Каркас для ворот из профнастила
Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.
Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.
Укрепление каркаса
Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.
Монтаж петель
Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.
Обшивка профнастилом
Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.
Установка замка
Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.
Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.
Автоматика для ворот
Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.
Устанавливаем опоры
Опоры являются важным звеном в изготовлении ворот. Они отвечают за надежность конструкции и срок службы готового изделия. При изготовлении опор необходимо учитывать, что может происходить изменение объема почвы в результате промерзания грунта в месте установки опор.
Для создания столбов для ворот допустимо использовать:
- трубы диаметром от 60 мм и более и сечением в 60х40 мм и 20х30;
- стальной лист;
- кирпич, камень или дерево.
Процесс монтажа выглядит следующим образом.
- Готовятся столбы: из трубы-стойки требуемой длины.
- Делается котлован, диаметр которого в два раза превышает диаметр будущей опоры, а глубина достигает уровня промерзания грунта. При этом стоит помнить: если в месте установки ворот грунт промерзает не очень глубоко, то глубина котлована не должна быть меньше 1 м.
- На дно котлована насыпается подушка из песка и щебня. Ее высота должна составлять 20 см.
- В котлован устанавливаются столбы, к которым предварительно приварен стальной лист прямоугольной формы размером 30х30 см.
- Стойки закрываются облицовочным материалом, который будет препятствовать попаданию осадков. Для этого можно использовать: кирпич, дерево или камень.
- Земля вокруг будущих опор проливается водой и утрамбовывается. Это позволяет избежать растрескивания бетона после его заливки.
- После этого они заливаются смесью песчано-цементной, в результате чего и происходит закрепление столбов.
- Далее в течение недели, не менее, цементу дают возможность хорошо схватиться.
Материалы для изготовления конструкции
Сэндвич панели хорошо удерживают тепло в помещении
Материалы выбирают в соответствии с механизмом открывания и типом ворот. Если дверь складывается из сэндвич-панелей, их стыкуют так, чтобы не завальцовывать одну с другой для исключения промерзания на соединениях. Сэндвич-панель — это соединенные стальные листы, между которыми укреплен теплоизолятор в виде вспененного пенополиуретана.
Толщина элементов колеблется от 9 до 45 мм. Выпускают одинарные плиты без утепляющей прокладки, но они не пользуются популярностью. Сэндвич-панели изготавливают с рисунком, имитирующим гофру, филенку, микроволну; с текстурой, напоминающей древесину вишни, дуба, березы, мрамор, апельсиновую корку.
Для панорамных полотен используют алюминиевые профили со вставками из сплошного поликарбоната с повышенными противоударными характеристиками. В подъемных секционных воротах в гараж панорамные плиты сочетают с установкой сэндвич-плит. Алюминиевый прокат и заполнение можно покрасить в разные цвета в соответствии с каталогом RAL.
Оформление ворот и стилистика
Зависит от вкуса и возможностей хозяев.
Важное условие при выборе декора ‒ сочетаемость с фасадной частью дома, крышей. При выборе цветов также стоит учитывать этот фактор. Допускается брать контрастные тона
Иногда столбы дополняют уличными фонарями, добавляя яркости усадьбе в ночное время. Створки украшают маленькими резными фигурками, коваными узорами, интересными рисунками. Любители минимализма ограничиваются подбором изысканного материала для ворот, не используя лишних украшений.
Ниже представлены разные стили дизайна, в которых можно оформлять заборные конструкции.
Лофт
Строгое направление, которое у многих ассоциируется с незаконченным ремонтом.
Основные признаки лофта:
- грубое, не отшлифованное дерево;
- кирпичные столбы;
- бетонные плиты без отделки;
- металл без покраски.
Цветовая гамма преимущественно темных тонов серого, черного, коричневого. Допускается игра на контрасте ‒ красный с черным, белый с коричневым. Линии простые, без узоров.
Модерн
Яркие примеры заборных конструкций в этом стиле:
- из алюминиевых горизонтальных профилей;
- кованые ажурные, витиеватые элементы;
- металлические разноцветные створки.
Основное требование ‒ волнистые, извилистые линии, углы, растительные мотивы.
Чтобы происходящее не участке не просматривалось, фоном ковки делают листы поликарбоната, дерево, профнастил.
Прованс
Забор оформляется под старину. Это образец гармоничного сочетания камня и дерева.
Столбы рекомендуется выкладывать из песчаников и известняков теплых тонов.
Гранит не подойдет. Камни должны напоминать о происхождении стиля ‒ южном французском побережье.
Створки обшиваются деревом и красятся в следующие цвета:
- сиреневый;
- бирюзовый;
- лиловый;
- бежевый;
- светло-зеленый.
Забор должен создавать впечатление старого сооружения. На поверхности специально оставляют потертости. Допускается использование ковки ‒ простых элементов без узоров. На секциях навешивают садовые растения в горшках или высаживают по периметру вьющиеся розы.
Хай-тек
Направление, которое призвано показывать удачное сочетание минимализма деталей и экспрессию оформления.
Уместные материалы для создания створок:
- трубы;
- поликарбонат;
- сетка-рабица;
- габионы;
- стальные листы;
- террасная доска;
- алюминиевые детали, профили;
- дерево с подчеркнутой структурой.
Столбы возводятся из металла, бетона, хорошо отполированного камня.
Перечень необходимых инструментов
Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:
- Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
- Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
- Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
- Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
- Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
- Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.
Виды и типы распашных ворот
Как отмечалось выше распашные въездные ворота в зависимости от материала, могут быть двух видов: деревянные и металлические. По конструкции принято отличать ворота двуполые (двухстворчатые) и с одной полой (створкой).
Очень часто, в особенности в конструкциях ворот для гаражей, ангаров и складских помещений, применяются комбинированный тип — двуполые ворота с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются как «глухие» элементы, и лишь некоторых местах (госучреждениях, больницах и т.д.) можно встретить кованные, решетчатые или трубчатые распашные ворота с входом на них.
Другой тип ворот — это металлические распашные ворота на две створы с применением художественного оформления и (или) облицованные крашенным профлистом. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.
Данный вид отлично подойдет для частного дома. Он получил широкое применение, поскольку служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкция может быть оснащена автоматикой, что еще больше повысит их функционал.
Это интересно: Поилка для цыплят из пластиковой бутылки: изучаем внимательно
Решение для нестандартных ситуаций
Требования к размерам гаражного проема для секционных ворот несложные, но не каждое конкретное помещение им отвечает.
Чтобы увеличить высоту притолоки используются профильные трубы, деревянные брусья и другие материалы. Чтобы не нарушать внешний дизайн стены, дополнительные надставки закрываются панелям или другим подходящим способом.
Секционные ворота в сборе: каркас ворот, полотно, направляющие и двигатель
В гаражах стандартной постройки, может возникнуть потребность увеличить высоту проема для секционных гаражных ворот. Решение, как увеличить высоту проема, выбирается исходя из конструкции его крыши. Если перемычка выполняет несущую функцию, понадобится использование временных опор, установка нового несущего контура из металла. Подобные работы следует выполнять после консультации со специалистом.
Гаражные секционные ворота выпускаются в широком размерном диапазоне. Минимальная ширина и высота – 2.25 и 2 метра. Максимальная – практически не ограничивается, можно заказать секционные ворота шириной в десятки метров, но для их размещения потребуется прочная основа, а также блок автоматики для управления.
Если плиты перекрытия уложены поперек потолка, и лежат на боковых стенах, то высоту можно увеличить простым вырезанием или выбиванием части проема. При удалении поперечной балки нужно учитывать, что в ней могут проходить линии проводки и вентиляция, их нужно аккуратно освободить, а затем проложить заново. После окончания работы новый контур нужно усилить фасонным металлическим профилем и заштукатурить.
Все работы по подготовке проема нужно выполнять с соблюдением правил техники безопасности, особенно это касается вырезки и выбивания излишков материала.
Сбор данных
Сбор данных включает в себя анализ места, на котором будут устанавливаться ворота. Речь идет о водных коммуникациях, которые могут пролегать под постройкой. В том случае, если там пролегают трубы, забор ставить в том месте нельзя. Это обусловлено дальнейшей невозможностью оперативно осуществить ремонт труб.
Более того, если речь идет о частном участке, пожарные машины часто подключаются к трубопроводу, чтобы получить неограниченный доступ к воде. Также необходимо учесть возможность проезда крупногабаритного транспорта аварийных служб.
Вполне вероятно, что когда-либо в будущем понадобится присутствие на участке специальной техники. Конструкция забора должна учитывать такие возможности, обеспечивать беспрепятственные проезд подобной техники.
Из металла
Изделия для частного дома, основу которых составляют металлические элементы, изготавливаются с помощью сварочного аппарата. Потребуется следующий инструмент:
- болгарка;
- электроды, работать со сварочным аппаратом;
- рулетка;
- строительный уровень;
- отвес;
- лопата или садовый бур;
- мастерок;
- краскопульт или кисть для окрашивания конструкции;
- молоток;
- дрель.
Крепить обшивку нужно клепателям для заклепок. Изготовление входной группы предполагает необходимость применения материалов:
- Споры. Они представляют собой металлические трубы круглого или квадратного сечения. Размер определяют, руководствуясь весом всей конструкции, а также ветровой нагрузкой. К стальным воротам, подходят опоры 80 на 80 на 4 мм или 100 на 100 на 5 мм. Кирпичные столбы упрочняют с помощью металлических труб. Сначала устанавливают их, затем делают кирпичную кладку.
- Дачные конструкции, обычно состоят из рамы и обшивки. Прочность придают профильные трубы 60 на 40 мм или 40 на 25 мм. Толщина металла должна быть не менее 1,5 мм. Выбор подходящего варианта делается на основе общего веса конструкции. Чем тяжелее материал обшивки, тем более мощной должна быть рама.
- Петли. Их выбирают, опираясь на параметры створок. Чем тяжелее конструкция, тем более надежными должны быть эти элементы. Петли встречаются регулируемые и нерегулируемые.
- Лакокрасочные материалы (краска, лак). Подготавливают еще и грунтовочный состав.
- Запорный механизм.
- Материалы, с помощью которых заливается фундамент для распашных ворот (цемент, песок, щебень, арматурные прутья).
- Крепежные элементы (саморезы или заклепки).
Как выбрать профнастил
По предназначению классифицируют несущий, стеновой и несуще-стеновой профнастил, от чего напрямую зависят нагрузки, которые он выдерживает. Высота волны несущего листа может доходить до 13 см, и такие ворота будут самыми прочными и долговечными. Но и обойдутся они дороже, чем стеновой профнастил с высотой волны до 2 см.
Если ты предпочитаешь стеновые или несуще-стеновые листы, выбирай марки толщиной от 1,7 см. Кроме них подойдет металлополимерный профнастил категорий МП-А или МП-В. Есть еще марка МП-R, но она используется для обустройства кровли.
Обрати внимание на тип покрытия: противокоррозионный алюцинк или разноцветный акрил. При электролитическом цинковании защитный слой получается слишком тонким и его легко повредить
Из полимерных покрытий это тонкий, но практичный полиэстер, стойкий к температурам и повреждениям пластизол, долговечный текстурный пурал или самый надежный, но самый дорогой поливинилденфторид.
Как навесить ворота
Монтаж распашных ворот своими руками не потребует много времени и сил. Необходимо просто приварить петли к несущим опорам и створкам ворот. При установке столбов и навешивании створок ворот не забывайте пользоваться уровнем. Если установить ворота криво, это создаст большие сложности при их эксплуатации.
Выполняя монтаж ворот, необходимо оставить технические зазоры между створками, а также просвет между краем полотна распашных ворот и землей. Дело в том, что при подвижке грунта столбы-опоры могут немного смещаться. Зазор между створками позволит воротам оставаться в рабочем состоянии, несмотря на это. Просвет же внизу поможет избежать проблем в зимний период. Если он вам не нравится, его можно закрыть лежачим полицейским, который следует укладывать так, чтоб не мешал открываться воротам. Засовы, фиксирующие створки ворот, и проушины для замка привариваются к каркасу с внутренней стороны.
https://youtube.com/watch?v=jP2EZTRofYg
Распашные ворота – самая удобная в уходе и эксплуатации конструкция. Если при установке соблюдать все нехитрые правила, такие ворота будут служить вам очень долго и надежно. Главное, не забывайте смазывать петли маслом раз в полгода, чтобы ворота ходили плавно и бесшумно.
Достоинства и недостатки откатной конструкции дачных ворот
Многих интересует, почему выбирается откатная конструкция? Сложность исполнения откатного механизма выше, а стоимость — больше. Но перечень преимуществ у откатных ворот своими руками намного шире, чем список недостатков.
Достоинства откатных воротных створок:
Простые действия при открывании створок, без приложения чрезмерных усилий. Невысокая цена на строительный комплект, низкая себестоимость конструкции. Собранные ворота своими руками можно автоматизировать и механизировать, не усложняя конструкцию
Открытые створки ворот не нужно фиксировать, как распашные створки, что особенно важно при ветре на открытой местности. Каждую или любую из половинок ворот можно остановить в любом месте при наличии системы автоматического открывания
Автоматизированный объект можно снабдить блокировкой. При должной защите всех узлов и механизмов срок без службы ворот без ремонта – 50 лет и более. Если необходимо провести плановый или срочный ремонт, ворота продолжат работать даже при отключении электронных и электрических систем.
Отрицательные моменты при эксплуатации ворот своими руками:
- Чтобы смонтировать ворота своими силами, покупается специальная фурнитура.
- Под столбы воротных створок необходимо обустраивать мощный заглубленный фундамент.
Типы ворот и их отличительные особенности
Ворота для дачи различаются в зависимости от следующих особенностей:
- Материалы. Обычно используют дерево или металл.
- Размеры. Ширина и высота.
- Способ открытия.
Распашные
Распашные ворота имеют невысокую стоимость по сравнению со своими аналогами.
Самые легкие в плане монтажа и создания чертежей. У них есть один недостаток – зимой перед открыванием приходится постоянно убирать снег. Но если необходимо сделать конструкцию своими руками, этот вариант самый лучший.
Преимущество этой конструкции в том, что не нужно делать фундамент, который нужен для откатных конструкций.
Распашные ворота – это две створки, которые подвешивают на столбы или опору при помощи стандартных петель. Открываться могут наружу или внутрь (существуют конструкции, позволяющие открывать двери в обе стороны).
Откатные
Откатные ворота с успехом можно изготовить и установить на даче, в загородном доме, на автостоянке и пр.
Откатные подойдут, если необходимо сэкономить место. По своей конструкции они напоминают двери шкафа-купе, когда дверь не открывается, а сдвигается в сторону. Обычно ворота не выходят за переделы забора.
Они достаточно популярные для дачи, но дорогие. Монтаж сложный, поскольку требует наличия некоторых знаний.
Для каркаса подойдут профлисты. Но нужна направляющая на основе роликов, по которым дверь будет двигаться.
Раздвижные
Общая конструкция не отличается от предыдущих (каркас с обшивкой и ролики). Отличие в том, что откатные предусматривают установку одной двери, которая двигается только в одну сторону. Здесь же дверей две (правая отодвигается вправо, а левая – влево).
Подъемные ворота
Некоторые конструкции поднимаются вверх вместо движения в стороны. Преимущество этих конструкций для дачи в том, что они занимают минимум места. Недостаток – цена и сложность монтажа.
Ворота с калиткой
Калитку можно сделать в воротах любого типа. Она необходима, если нужно, чтобы через ворота мог пройти человек. Обычно калитку делают от 70 до 100 см в ширину. Главное, чтобы любой человек мог комфортно пройти.
Монтаж створок для распашных ворот
Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.
- К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.
Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.
- К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
- Производится облицовка воротных створок:
- 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
- 2) с помощью ножниц по металлу вырезаются требуемые листы;
- 3) все имеющиеся кромки тщательно зачищаются;
- 4) листы накладываются внахлест, имеющий одно направление;
- 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.
- Производится окрашивание готового изделия.
Особенности проектирования конструкции
Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.
Размеры полотна
Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.
При расчетах следует учесть:
- Габариты машины, которая будет проезжать в проем;
- Угол ее въезда;
- Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.
Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.
В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.
Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться
Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.
При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.
Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.
Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.
Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.
Чертежи и схемы
Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.
Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.
Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.
Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.
Монтаж створок на столбы
Петли приваривают и к опорам, и к металлическому каркасу. Если выполняется установка распашных ворот своими руками, нужно помнить, что нижняя часть петель должна быть закреплена на столбе. Верхняя часть приваривается к створке. Благодаря этому обеспечивается надежность крепления рамы. Если закрепить петли неправильно, ворота не получится установить.
В том случае, когда створки удерживаются на опорах из кирпича, в них еще на этапе кирпичной кладки предусматривают закладные детали. Металлические элементы, на которых будут держаться петли. При наличии автоматики рама должна быть изначально прочнее и надежнее. Установка ворот своими руками выполняется последовательно, иначе в процессе эксплуатации появится перекос и конструкцию сложно будет сдвинуть с места.
Этап 3. Подготовка проема
Подготовка проема
Замеры
После замеров и подготовки инструментов заказываются сами ворота. Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.
Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.
Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.
Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.
Шаг 3. Пристенки и притолока отделываются металлическим уголком.
Изготовление
С основной конструкции фактически всех ворот нет никаких сложностей
Обратите внимание, ворота должны быть прочно закреплены на косяках, надежно поддерживаться фиксирующими балками.
Фиксирующие балки нужны для того, чтобы створки не провисали в процессе эксплуатации, сохраняя первоначальный вид. Если не соблюдать этот нюанс, когда створки просядут, они начнут нарушать работу механизмов. Это приведет к сбою, ворота перестанут открываться, закрываться.
Изготовить привод для распашных ворот своими руками достаточно легко, если есть в наличии нужные детали. В качестве основы можно использовать автомобильные стеклоподъемники. Приводную часть подъемника необходимо вмонтировать на металлическую площадку. Сама площадка должна быть надежно закреплена, к примеру к забору.
Обратите внимание, металлическая рейка должна двигаться параллельно воротам, выдвигаться всегда в их сторону. Такой, какой есть — механизм не будет обеспечивать должную работоспособность
Его необходимо доработать.
3 этап – инструмент и материал для ворот из профнастила
Чертеж ворот из профлиста является наглядным пособием для
расчета материала. Для изготовления понадобится:
профнастил – для обшивки. Предпочтительно брать стеновой,
т.к. он имеет большую рабочую ширину.
саморезы или заклепки для крепления профлиста;
металлическая труба сечением от 60х60 мм и выше – для
опорных столбов;
труба сечением 40х40 или 60х20…60 мм. – для элементов рамы
створок (каркаса);
труба 20х20 для усиления каркаса (при необходимости). 20х20
подходит для каркаса, изготовленного из трубы 60х20. 30х30 – если
использовалась труба 60х30.
Мастера советуют покупать все трубы толщиной 3 мм, а не 2.
Цена их несколько дороже, но новичкам гораздо проще будет их сварить. Металл
медленнее греется и не так быстро деформируется.
Изучая рекомендации, как сделать ворота из профнастила, вы
не найдете предложения использовать дерево для каркаса, т.к. деревянный каркас
не способен нивелировать гибкость профнастила.
металлический лист для формирования косынок (при
необходимости);
петли, замки (защелки, задвижки, заглушки), нижние
фиксаторы;
грунтовку по металлу и краску;
элементы декора (ковка).
Из инструмента понадобится: сварочный аппарат, болгарка,
шуруповерт (дрель и заклепочник), рулетка, уровень, отвес, ножницы по металлу,
кисточки и расходные материалы к инструменту.
