Оптимальный размер гаражных ворот и все, что с этим связано

Нюансы установки гаражных секционных ворот своими руками: видео инструкция

Чтобы самостоятельно выполнить сборку конструкции следует изучить техническую документацию, а также посмотреть видео монтажа секционных ворот. Установка требует выполнения определенной последовательности работ.

Условия монтажа секционных конструкций

Одним из условий обустройства системы является прочное крепление всех составляющих крепежа. Стоит соблюдать некоторые рекомендации:

перед монтажом нужно проверять соответствие всех составляющих специальной схеме монтажа;

  • нельзя создавать даже незначительные перекосы;
  • для выравнивания запрещено использовать монтажную пену;
  • несущие детали крепятся строго по инструкции;
  • сборка элементов начинается с нижней панели;
  • устройства управления, ручки и замки монтируются после установки полотен;
  • после проведения работ нужно проверить перемещение конструкции.

Особенности подготовки проема под воротную систему

Важно создать чертеж конструкции с нанесением всех размеров, деталей и механизмов. Практически весь вес должен попадать на притолку и потолок, поэтому так важно, чтобы они были выполнены из надежных материалов

Перед выполнением монтажных работ нужно убрать старую облицовку. Это повысит теплоизоляцию и обеспечит плотное прилегание. Если гараж сделан из облегченных материалов, то нужны дополнительные действия по укреплению стен.

Стандартные размеры гаражных секционных ворот

Секционные ворота для гаража: размеры определяются оптимальной высотой и шириной, которые позволят беспрепятственно парковать транспортное средство. Стандартными считаются следующие значения: ширина – 2,4-2,5 метров, высота – 2-2,5 метра.

Нюансы при определении размеров ворот

Гаражные секционные ворота размеры надо подбирать по определенным параметрам, давайте с ними ознакомимся поближе. Ведь делая установку своими руками, учитывать надо все.

 Итак:

  • Габариты вашего автомобиля: легковой или крупный внедорожник, или вместительный универсальный для всей семьи, или это вообще фургон? Грамотнее всего будет подбирать размер ворот с учетом того, что размеры транспортного средства в будущем могут увеличиться в зависимости от надобностей семьи. Если в перспективе ваш гараж примет под свою крышу фургон или другого крупного «жильца», то стоит подбирать завышенные параметры заранее: достаточно будет – 3×2.5 метра.
  • Разработка гаражной постройки – важный этап, т.к. заранее необходимо учитывать, как вы будете парковать транспортное средство, и насколько сильно придется маневрировать для этого. Если от въездных ворот к гаражу ведет не ровный участок, то также стоит заранее расширять въездной проем.
  • Предназначение гаражной постройки может не ограничиться лишь парковочным местом, но и может стать складом ваших вещей. Позаботьтесь заранее об удобстве их транспортировки через проем ворот.

Специфика в процессе монтажа секционных гаражных ворот

Размеры на секционные гаражные ворота надо определять и с учетом установки.

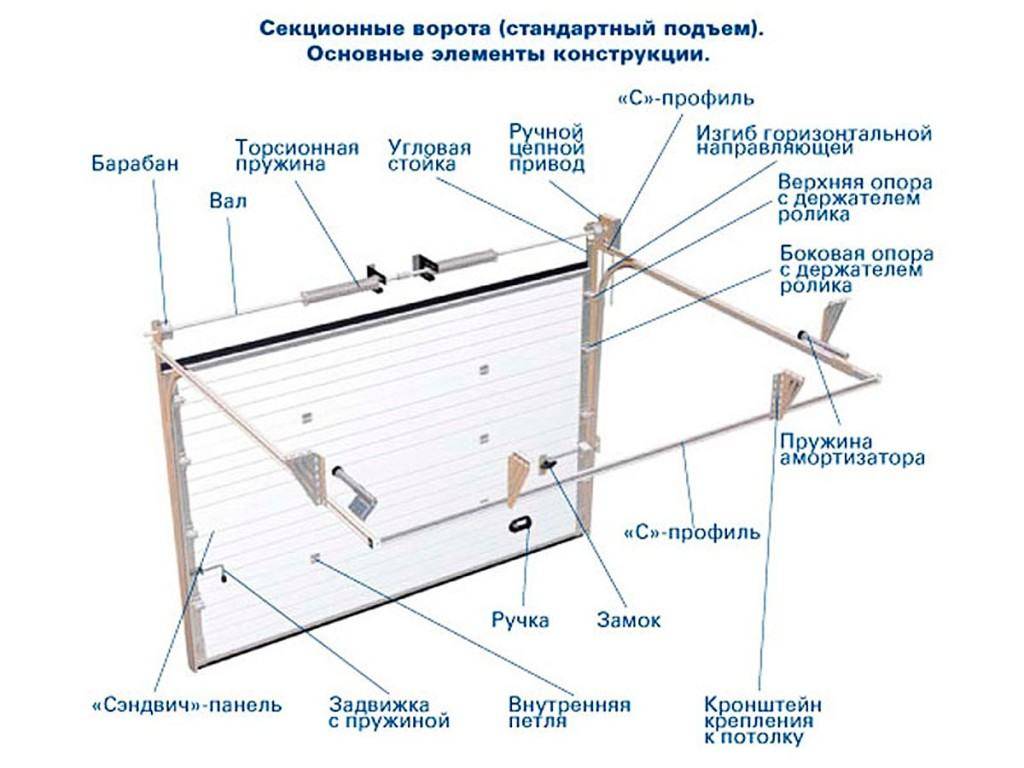

Стандартная комплектация секционных ворот

 Итак:

  • Глубина, на которой устанавливаются ворота в стенном проеме, может варьироваться, т.к., например, ворота с электроприводом (см. Привод гаражных ворот: разновидности и правила выбора) нуждаются в дополнительном пространстве при монтаже и глубина составит более 3 метров. Соответственно выбор ворот должен производиться раньше строительства самой гаражной коробки, т.к. он будет влиять на толщину стены в месте монтажа. Также и механизм, находящийся сверху, влияет на высоту ворот.
  • Перемычка (участок стены от верхней границы проема ворот до потолка) – это необходимая зона для эксплуатации тех или иных ворот. Допустимой высотой для нее является 2,1 м, а, не имея дефицита в стройматериалах, можно довести ее до 3,5 м.
  • Плоскость стены по бокам от проема должна составлять по 1-1,2 м в обе стороны. Как и перемычка, эти участки сыграют важную роль, к примеру, при монтаже привода автоматических ворот.
  • Обязательным условием безопасной эксплуатации является отсутствие на стенах любых инженерных коммуникаций и освещения, которые могут быть повреждены направляющими секционных ворот в ходе их использования.

Способы запирания

Секционные гаражные ворота имеют три различных способа запирания:

  1. При помощи задвижки (пружинный засов). Этот способ подходит, если запираются они изнутри и есть еще один проход в гараж — в полотне ворот или где-то в стене. Обычно идет в базовой комплектации, другие запоры ставят по просьбе.
  2. При помощи встроенного замка. Чаще всего это замок ригельного типа с двумя ручками и отверстием для ключа. Ручки устанавливаются по центру полотна, чтобы потянув за них, можно было открыть/закрыть ворота. С внутренней стороны к ручке прикреплен трос, который при повороте тянет ригель. Два способа запирания секционных гаражных ворот
  3. Автоматические секционные гаражные ворота запираются при помощи автоблокировки привода, которая срабатывает, когда полотно опущено. Для аварийной разблокировки есть два способа:
    • изнутри можно снять блокировку, потянув за специальный трос;
  4. для разблокировки снаружи в полотне проделывается отверстие под ключ, провернув ключ, вытаскивают цилиндр запора (все очень легко), к которому прикреплен разблокировочный трос.

Как вы поняли, первые два способа подходят если полотно поднимается вручную, третий — для автоматизированного варианта. К ригельному замку или автоблокировке всегда можно попросить установить задвижку — на случай длительного отсутствия.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

  • шарнирно-рычажного;
  • на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

  • болгарку;
  • сварочник;
  • молоток;
  • шуруповёрт;
  • рулетку;
  • дрель или перфоратор со сверлами различного диаметра;
  • гаечные ключи;
  • уровень;
  • карандаш.

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

ИллюстрацияОписание действия
Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема.
Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь.
Собираем ролики, которые будут крепиться к дверному полотну.
Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации.
Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы.
Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи.
Соединяем вместе раму, противовес и остальные элементы конструкции.
Проверяем работоспособность системы. Рамы обшиваем выбранным материалом

Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:

Стоимость секционных гаражных ворот

Превосходное качество и функциональность подобных конструкций, делают их востребованными среди покупателей. Всех потребителей интересуют цены. Купить секционные гаражные ворота можно у разных производителей, что повлияет на стоимость. На цену оказывают влияние теплоизолирующие свойства, разновидность механизма и уровень звукоизоляции.

Цены секционных ворот Алютех

Комплектация конструкции компании Алютех включает следующие элементы:

  • полотна из панельных элементов, имеющих толщину в 45 мм. Детали комплектуются специальным усиливающим устройством для петель и определенной защитой;
  • торсионный механизм;
  • крепежные элементы;
  • направляющие;
  • блокировки от падения полотна;
  • пружинные задвижки и подвесы;
  • шнуры для управления полотном.

В таблице отображена цена на модели с рисунками панели S-, M-, L-гофр и микроволна с учетом основных габаритов:

ИзображениеВысота и ширина, смЦена, руб.
221х20026 660
246х22531 210
258х25028 760
296х30045 400
308х37558 530

Достоинством подобных воротных систем является возможность встроить калитку. Дверь позволяет сэкономить ресурсы воротных механизмов.

Стоимость конструкции Дорхан

Востребованы модели Дорхан, имеющие доступную цену и высокое качество изделий. Приобрести продукцию данной компании можно в сериях: Премиум и Эконом. Также можно приобрести конструкции с калиткой.

В таблице указана стоимость материала в зависимости от габаритов и расцветки без стоимости доставки и монтажа
:

Цена, руб.
Габариты воротных систем Дорхан, серия RSD01SC, ммБелый RAL9003Золотистый дубКоричневый RAL8014
250х21130 00030 00027 000
275х21132 00031 90028 900
275х23932 00032 00029 000
300х26432 60032 60033 000

Продавцы предлагают стандартные изделия и даже скидки в зависимости от сезона. Предлагаются конструкции, которые можно установить самостоятельно.

О производителях

На российском рынке работает немало производителей секционных воротных систем; в число популярных входят следующие бренды:

  • В бюджетном сегменте пользуется спросом продукция компаний DoorHan, Ziger, Damast, Ryterna. Ворота изготавливаются на заводах в России; значительная часть моделей привлекает невысоким ценником.
  • В среднем ценовом сегменте представлен Alutech (Алютех), белорусский бренд, который на текущий момент принадлежит немецкой компании Hormann. Воротные системы производятся в России и Белоруссии.
  • Компания Hormann, крупнейший в Европе производитель ворот, предлагает продукцию, относящуюся к премиальному сегменту. Производство расположено в Германии. Ворота этого бренда, в среднем, на 10-15 % дороже конструкций Алютех.

Бюджетная модель компании DoorHanИсточник doorhan.ru

Электропривод для готовых работ

Если у вас будет установлен автоматический привод на ворота, тогда здесь будут свои особенности ее размещения.

На это место тоже понадобится:

  • Cтроящийся дом часто обходится дороже, чем было заранее запланировано, а значит, обязательно нужно будет ограничить расходы в плане отделки и оснастки, поэтому лучше всего приобрести гаражные ворота без электропривода.
  • Старайтесь выбирать именно те ворота, для которых в дальнейшем вы сможете без проблем добавить электрический привод, учитывайте это обязательно.
  • Начиная заниматься монтажом, не забывайте, что вы должны обязательно оставлять пространство между верхним краем конструкции и потолком гаража, но это для подъемных ворот. Если вы будете подключать автоматику к распашной конструкции, тогда место надо предусмотреть внутри помещения и в стороне от ворот.

Типы ворот, их минимальные и максимальные параметры

Габариты гаражных ворот напрямую зависят от типа открывания створок. Для одного типа необходимо наличие свободного места под потолком, для другого — место под откатной механизм, для большинства распашных конструкций — пространство для распахивания обеих створок. Ниже мы рассмотрим данные различия.

Рулонные гаражные ворота

Рулонные ворота в гараже Такая конструкция представляет собой полотно, состоящее из алюминиевых панелей. Полотно скручивается в рулон и помещается в коробе над проемом. Управление рулонной створкой может осуществляться автоматически или вручную. При выборе габаритов створки следует учитывать высоту притолоки, чтобы рулон свободно помещался под потолком и не закрывал собой проем. Размеры гаражных ворот могут быть любыми, в соответствии со стандартом изготовителя. Выпускаются рулонные конструкции шириной 2-3 м и высотой 1,8-2,7 м.

Распашные гаражные ворота

Такой тип конструкции состоит из двух створок, открывающихся наружу. Следует учитывать наличие места для раскрывания створок со стороны улицы.

Распашные гаражные ворота обшитые деревом

Размер ворот для гаража на одну машину может быть любым, подходящим для конкретного вида транспортного средства. Ширина должна минимум на 60 см превышать ширину автомобиля. По высоте ограничений нет, так как высота проема зависит только от типа авто.

Откатные гаражные ворота

Необходимо наличие свободного места рядом с гаражом, так как створка откатывается в сторону. Если рядом имеются соседние гаражи, то такой тип створки не используется. Если строение широкое, то откатная створка может размещаться внутри. Данный вариант популярен в тех случаях, когда в гараже размещаются 2-3 автомобиля, а параметры проема являются стандартными.

Размеры гаражных ворот откатного типа напрямую зависят от исходных данных проема. Имеется возможность изготавливать очень широкие и высокие ворота, которые способны перекрывать любые проемы.

Подъемные гаражные ворота

Подъемно-поворотные ворота с автоматикой В процессе закрывания, подъемная створка поворачивается и поднимается к потолку строения. В открытом положении створка образует над входом небольшой козырек, защищающий от осадков

При проектировании такой конструкции внимание обращается на такие нюансы:

  • Должно присутствовать место под потолком, где будет находиться поднятая створка. Размер притолоки зависит от толщины створки.
  • Необходимо предусмотреть наличие места перед гаражом, чтобы створка могла свободно поворачиваться на угол 90 градусов.
  • По бокам проема должно оставаться место для крепления подъемных механизмов и монтажа мощных шарниров.

Стандартные параметры ворот для гаража:

  • Высота — 220 см.
  • Ширина — любая, но не больше 600 см.

Чем шире поднимающаяся створка, тем меньшим весом она должна обладать.

Секционные гаражные ворота

Секционные автоматические ворота Особенность секционной конструкции заключается в том, что полотно створки по направляющим перемещается под потолок строения. Следовательно, необходимо наличие высокого потолка и притолоки порядка 15-18 см. Поскольку створка должна полностью перекрывать проем, необходимо оставить место для установки вертикальных направляющих. От границы проема до стенки расстояние должно составлять не менее 10 см, а лучше больше.

Стандартными считаются такие показатели:

  • Высота — 1,8-2 м.
  • Ширина — 2,5-3 м.

Разные производители выпускают секционные конструкции различных габаритов, применительно для любых габаритов проемов.
