Power Bank своими руками

Из автомобильной зарядки

Это способ позволяет создать емкий и мощный внешний аккумулятор. Он может применяться в качестве зарядника для энергоемких гаджетов – ноутбуков, планшетов.

В качестве основы рекомендуется использовать источники питания типа 18650, которые входят в состав батарей ноутбуков.

Элементы должны быть исправными. Подойдут старые батареи с перегоревшим контроллером. Сборку выполняют так:

  1. Подготавливают 8 аккумуляторов 18650. Находят емкость, которая будет служить корпусом. В ней проделывают отверстие для разъема и кнопки включения. Такой повербанк можно дополнить клавишами.
  2. Собирают блоки, состоящие из 4 батареек. Положительные клеммы должны быть направлены в одну сторону, отрицательные – в другую.
  3. Оба блока помещают в пластиковую тару и фиксируют термоклеем. Конструкцию спаивают с системой выключения автомобильного ЗУ.
  4. USB-выход соединяют с аккумуляторами и выключателем.

Емкости самодельного повербанка хватает на несколько циклов зарядки мощного гаджета. Начинают зарядку, подсоединяя планшет и нажимая на кнопку включения. Прекращают процесс, переводя реле в положение “Выкл”. После этого можно отсоединять гаджет.

Из телефонных аккумуляторов

Для создания компактного повербанка небольшой емкости используются аккумуляторы мобильных телефонов. Рекомендуется использовать не менее 6 однотипных изделий одинаковой емкости, которые соединяются в общую цепь, а затем закрываются пластиковым кожухом.

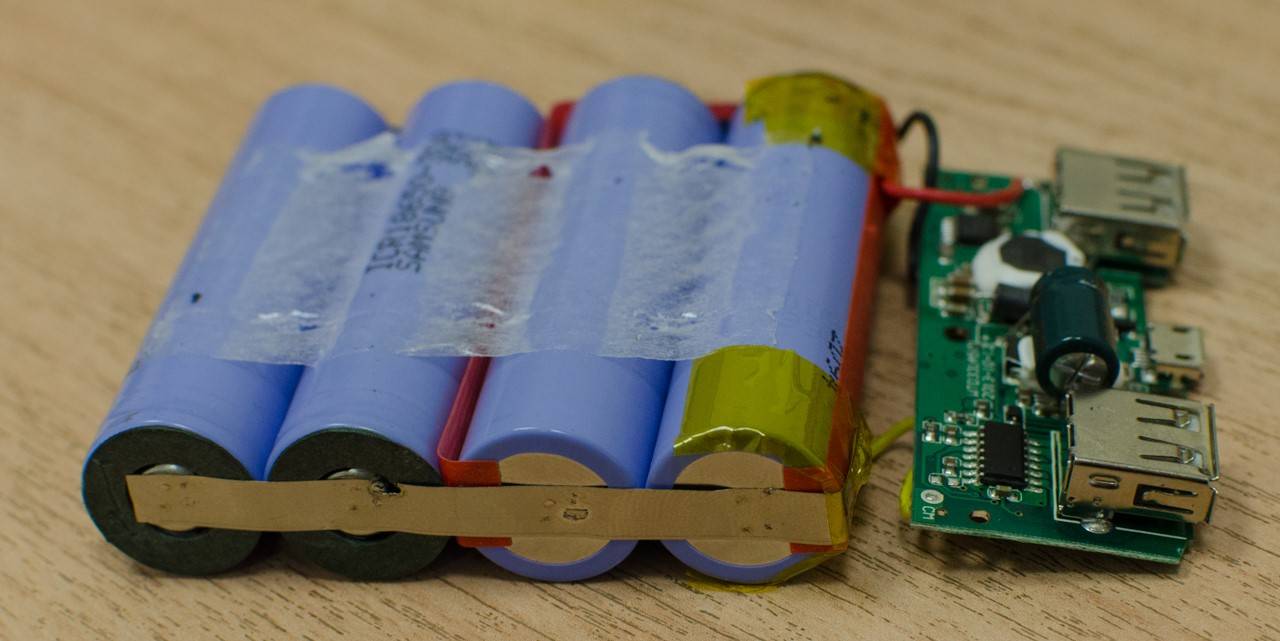

Вариант Power Bank своими руками.

Для уменьшения размеров требуется собрать 2 банки, для удержания элементов используется малярный скотч или изоляционная лента. Для упрощения коммутационной схемы аккумуляторы размещаются контактными площадками в одном направлении.

Затем производится соединение медным кабелем крайних контактов источников тока в каждой банке. Проводка крепится методом пайки, перед соединением тестовым прибором проверяется полярность элементов. Батареи соединяются в параллельную цепь, что позволяет увеличить емкость будущего Power Bank.

При сборке следует использовать только крайние контакты на каждом источнике тока, средняя площадка не используется (этот элемент предназначен для контроля температуры батареи). По аналогичной схеме коммутируется вторая банка.

Внутри кожуха размещаются соединительная электропроводка и задняя часть разъема USB.

После соединения кабелей компоненты помещают в коробку, для ограничения подвижности устанавливаются пластиковые или поролоновые прокладки. Нужно протестировать работу полученного устройства, емкости установленных элементов должно хватать на 3-5 зарядок батареи смартфона.

Для соединения частей кожуха и дополнительных крышек применяется термоклей, винты или защелки. Тип конструкции зависит от конфигурации и конструкции деталей. Рекомендуется делать разъемную конструкцию, которая позволит удалять скопившиеся в ходе эксплуатации загрязнения и менять вышедшие из строя элементы.

Хороший результат достигается при использовании пластиковой водопроводной трубы, которая нагревается строительным феном и обжимается вокруг муляжа аккумуляторных банок.

Как сделать power bank своими руками

Из АКБ от ноутбука

Чтобы сделать повербанк своими руками из батареи ноутбука, необходимы следующие компоненты:

АКБ ноутбука.

  • платы заряда с защитным модулем от перезаряда;
  • преобразователь, изменяющий напряжение с 3,7 до 5 В;
  • металлический или пластиковый чехол;
  • li-ion батареи 18650;
  • конденсатор электролитический на 100 мкФ, 16 В;
  • USB-разъем;
  • кнопка активации powerbank;
  • кабели.

Для начала необходимо разметить маркером корпус по размерам элементов питания, сделав соответствующие отверстия. Паяльником соединить литий-ионные батареи параллельным способом. Жало паяльника при этом должно быть массивным – сам процесс нужно выполнять быстро, чтобы не вывести из строя аккумуляторы. Готовую конструкцию закрепите скотчем или липкой лентой и вставьте в корпус по разметкам.

Далее установите зарядную плату с защитным модулем и с помощью паяльника подключите к ней li-ion аккумуляторы 18650. Через кнопку активации соедините с платой преобразователь напряжения. Если на нем есть USB-гнездо, то на этом изготовление повербанка может быть завершено. Если разъем отсутствует, его надо припаять. Для этого к гнезду крепится плюсовой и минусовой вывод модуля преобразователя.

Из телефонного аккумулятора

Повербанк из телефонных АКБ.

Батареи мобильных телефонов используются для изготовления компактных внешних аккумуляторов небольшой емкости. Необходимо от 6 однотипных элементов питания одинаковой емкости, которые подключаются в общую цепь, и устанавливаются в пластиковый корпус.

Для снижения габаритов готового устройства рекомендуется собирать 2 банки, а для крепления элементов использовать изоляционную ленту или скотч. Сами батареи соединяйте с контактными площадками в одном направлении – это позволит упростить коммутацию.

Далее с помощью медного кабеля подключите крайние контакты элементов питания к каждой банке. Проводка осуществляется при помощи паяльника, при этом перед соединением нужно проверить полярность тестовым устройством. Подключение проводится параллельным методом – это позволяет увеличить объем готового внешнего аккумулятора.

При сборке конструктивных элементов задействуются только крайние контакты на каждом источнике, средние – не используются, так как контролируют температуру АКБ. Аналогичным образом подключаются остальные банки.

Собранные аккумуляторные элементы и модуль управления зарядкой вставьте в пластиковый корпус с подходящим размером. Внутри него перед этим распределите соединительные провода и заднюю часть USB-гнезда.

Работу готового внешнего аккумулятора можно протестировать на любом мобильном устройстве. После этого соедините части корпуса и дополнительные крышки с помощью винтов или клея.

Из батареек

Для сборки простого внешнего аккумулятора из 4 батареек типа АА или АА необходимы следующие компоненты:

  • никель-кадмиевые элементы питания;
  • USB-разъем;
  • корпус;
  • 2 пустые пачки от спичек;
  • коробка от фотопленки;
  • проволока;
  • кабель
  • скобы;
  • баночка из-под лекарств.

У пустых спичечных коробков отогните одну из стенок и склейте их вместе. В данную конструкцию поместите батарейки и закрепите их скотчем. С обратной стороны пачек сделайте электрические контакты из скоб, соединив их проволокой. Получившуюся конструкцию поместите в коробку от фотопленки. Измерьте тестером напряжение на выводе АКБ – оно должно быть чуть выше 5 В. У баночки от витаминов вырежьте дно и сделайте в нем отверстие для USB-гнезда. Вставьте его и припаяйте кабель, к которому подключены батарейки. Установите готовую конструкцию в корпус, подходящий по размерам, и закройте его. Протестируйте готовый повербанк на любом мобильном устройстве.

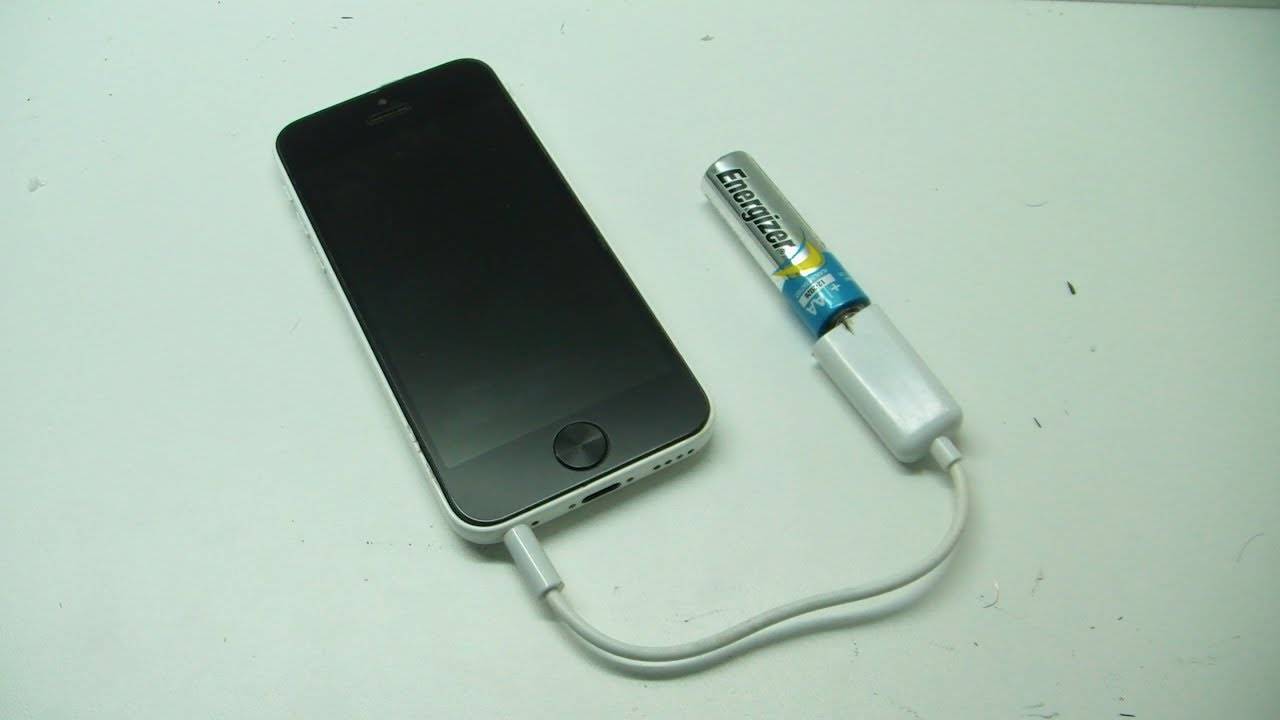

Повербанк из батареек.

Power bank своими руками — лучшие проекты и инструкции как сделать зарядное устройство

В наше время электричество является одним из самых важных вещей. Оно используется повсюду, для освещения, связи или просто для работы бытовых устройств. И электричество, как и все другое, имеет свойство кончаться. Не исключено, что в любой момент у вас может разрядиться телефон или ноутбук, а подключить его к сети будет невозможно в данной ситуации.

Тогда на помощь приходит Power bank — внешний аккумулятор. С его помощью можно продлить жизнь вашего устройства. Пример Power bank вы можете увидеть на фото ниже.

В принципе, такие вещи сейчас можно в свободном доступе найти в магазине электротехники. Однако там внешние аккумуляторы стоят приличных денег, да и не всегда уместно его покупать, когда можно сделать самостоятельно дома. Поэтому хотим представить несколько простых инструкций по созданию Power bank дома.

Внешний аккумулятор из батарей мобильных телефонов

Одним из самых простых способов создать Power bank дома — собрать его из аккумуляторов мобильных телефонов. Ведь у современного человека точно где-то завалялась куча старых ненужных телефонов. Не спешите их выбрасывать, оказывается они могут вам еще пригодиться.

Необходимые материалы:

  • Батареи от сотовых телефонов;
  • Контроллер с USB-разъемом;
  • Пара проводов;
  • Коробочка.

Во-первых, необходимо уточнить, что батареи должны быть как можно более схожи, так будет проще (вместо батарей от телефонов можно использовать другие литий-ионные аккумуляторы). И все они должны быть одинакового объема, в нашем случае это 1020 mAh каждая.

Их количество влияет только на объем будущего Power bank, но оптимальным будет от 6000 до 20000 mAh в общем. К тому же любой из них требует энергии на собственную работу, поэтому необходимо из общей мощности вычесть примерно 20-30%. Это и будет чистый заряд, который может выдать ваш внешний аккумулятор.

Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Просто USB самый распространенный, поэтому мы выбрали именно его.

Итак, когда все собрано, можно приступать к сборке нашего устройства.

Сначала сгруппируем батареи для пущей удобности. Для этого устанавливаем их параллельно друг другу и фиксируем все это скотчем или изолентой (все производится с учетом ваших аккумуляторов)

Важно! Контакты должны быть открыты!

Теперь необходимо спаять батареи и контроллер между собой, а именно контакты «+» и «-» (это крайние). Центральные можно не трогать. Потом в «корпусе» нашего Power bank прикидываем расположение всех элементов и отмечаем места для будущих разъемов. Остается только проделать дырочки и зафиксировать все элементы термоклеем в коробочке.

Все готово! Этого Power bank из аккумуляторов вам хватит на несколько подзарядок телефона.

Power bank из обычного фонарика

На рынке сейчас можно встретить фонари с подзарядкой других устройств, примерно то же мы и попробуем сделать. Такое устройство будет совмещать в себе как фонарь, так и внешний аккумулятор.

Необходимые материалы:

  • Простой фонарик;
  • Преобразователь напряжения с USB разъемом (на 5 В);
  • Контроллер заряда.

Для начала разберем фонарь и вытащим оттуда резистор, тот к которому припаян небольшой светодиод. Он нам больше не понадобится (по крайней мере здесь). Вместо него поставим туда контроллер заряда батареи.

Теперь на место, где подзаряжали фонарь, ставим конвертор с разъемом USB (опять же, разъем может быть тот, который нужен вам).

Далее к контроллеру надо припаять «+» и «-» от аккумулятора фонарика. Теперь спаиваем наш преобразователь энергии и контакты OUT+/OUT на контроллере. Не забываем освободить кнопку фонаря и соединить ее с конвертером энергии.

После всей проделанной работы нужно проверить, работает ли наше устройство. Если все отлично, то прикрепляем все элементы с помощью того же термоклея и собираем установку воедино.

  1. Теперь Power bank из фонарика готов к использованию.

Это были лишь самые распространенные и простые в изготовлении способы сборки внешнего аккумулятора. Существует огромное количество других методов, но они требуют гораздо больше свободного времени, да и стоимость у них значительно выше. Но это, отнюдь, не говорит, что они лучше.

Из телефонных аккумуляторов

Это достаточно простой способ. Устройство получается относительно компактным и удобным, а также, емким.

Для его изготовления понадобится 6 аккумуляторов – соответственно, чем больше у них емкость, тем больше будет суммарная емкость повер банка.

Сделать его можно так:

Корпус для самодельного Power Bank

Корпус лучше брать неметаллический – подходящую пластиковую коробку, кабель канал и так далее. Для этого проекта применили нестандартный и экологичный материал – дерево, точнее ДВП. Две крышки и стенки по периметру, всё это соединено винтами.

Немного шлифовки и проект окончательно завершен. Новая батарея очень крепкая и выглядит на удивление прилично. Если эти LI-Ion АКБ держали целый ноутбук на 17″ часа 3, то уж со смартфоном на 5″ они точно справятся))

Из автомобильной зарядки

Таким способом получаются довольно мощные аккумуляторы большой емкости. Они подходят для подзарядки планшетов, ноутбуков и других энергоемких устройств.

Больше всего для этой цели подходят батареи формата 18650.

Достать их можно из батарей ноутбуков, но элементы должны быть исправны.

На различных сайтах очень дешево продаются рабочие батареи, но со сгоревшими контроллерами – такие как раз и подойдут для данного изделия:

  • Выньте аккумуляторы из батарей – вам потребуется всего 6 штук;
  • Подготовьте корпус будущего аккумулятора – вырежьте или просверлите в нем отверстия для USB-входа и для выключателя (такая зарядка дает возможность сделать выключатель);
  • Спаяйте между собой два блока по 4 батареи по схеме на картинке;

<Рис. 6 Схема>

  • Разместите оба блока заряда в корпусе и закрепите их в нем термоклеем;
  • Теперь оба блока аккумулятора припаяйте к блоку включения и выключения от автомобильной зарядки;
  • После этого к USB-разъему нужно присоединить выключатель и аккумулятор.

Емкости такого устройства должно хватить примерно на 2-3 цикла полной зарядки достаточно мощного устройства с высоким энергопотреблением. Для того, чтобы начать зарядку подключите

планшет

, а затем нажмите на реле включения. При выключении сначала перетащите реле в положение выключения, а затем отсоедините устройство.

<Рис. 7 Внешний вид>

Выбор Li-Ion аккумулятора 18650 для power bank

   Несмотря на то, что у меня имелись литий-ионные аккумуляторы нужного количества, я решил купить новые, чтобы быть уверенным в их ёмкости. Заказать решил всё там же – на Aliexpress. Подобрал элементы питания с ёмкостью 3400 mAh, 18650 (18 мм. диаметр и 65 мм. длинна) количество 6 штук и заказал. Заказ ожидал очень долго, связанно это с запретом перевозить на воздушном транспорте литиевые элементы питания.

   Проверка элементов показала, что ёмкость у них всех около 2300 мАч. Продавец все отрицал, писал мне, что я не умею измерять ёмкость, что устройство бракованное. Не советую покупать там

GlobalPower Co., LT Store,

продавец явно обманывает и надёжность аккумуляторов очень сомнительна. Итого: из предполагаемых 17 ампер-часов у меня останется 12000 мАч. – минус 30% емкости.

Очень простой Power Bank своими руками

Это очень полезное устройство, особенно если вы часто путешествуете, которое можно очень быстро и дешево сделать своими руками. Есть очень много готовых устройств и кейсов для батарей формата 18650, но все они по разным причинам нам не подошли и мы решили сделать свой.

Особенности Power Bank’а

Идея нашего зарядного устройства очень простая. Это в некотором роде кейс для LiIon-аккумуляторов типоразмера 18650 с возможностью быстрой замены этого аккумулятора.

Устройство может как заряжать сам аккумулятор, так и заряжать внешние устройства.

И все это, в соответствии с первоначальным планом, должно было иметь минимальный размер, низкую стоимость и предельную простоту устройства вплоть до того, чтобы каждый смог собрать его самостоятельно. И в итоге мы получили достаточно удачный дизайн:

PowerBank

Во-первых, такой подход спасает вас от принятия решения о необходимой вам емкости батареи. Наш PowerBank позволяет взять с собой столько запасных аккумуляторов, сколько может потребоваться в конкретной ситуации.
Во-вторых, аккумуляторы такого формата широко распространены и доступны. Мы не рекомендуем подобные действия, но их даже можно условно бесплатно найти в старой технике.

В-третьих, таких универсальных решений просто не существует, либо они стоят очень дорого. И основная претензия в первую очередь к размерам готовых решений.

Комплектующие для сборки

Комплектующие для сборки PowerBank’а

Полный перечень всего что потребуется:

  1. Держатель для батареи типоразмера 18650, предназначенный для установки на печатную плату
  2. Контроллер заряда аккумулятора. Имеет встроенную защиту и может заряжать аккумулятор током до 1А
  3. StepUp-преобразователь для зарядки внешних устройств током до 0,5А
  4. Клавишный переключатель (фото с размерами)
  5. Винт М3х6 с потайной головкой в потай — 2шт
  6. Гайка М3 квадратная — 2шт
  7. Монтажный провод и термоусадочная трубка
  8. Напечатанный корпус (ссылка для скачивания будет в конце статьи)

То есть стоимость (с учетом доставки!) составляет приблизительно $4.

Схема подключения

Соединяется все очень просто, пятью проводами:

Подключение элементов PowerBank’а

Сначала необходимо припаять провода и переключатель к плате заряда

Важно, что провода от контактов «B+» и «B-» должны быть длинные, а провода от контактов «OUT+» и «OUT-» нужно сделать короткими

Плата заряда

Затем плата устанавливается в пазы внутри корпуса. Он специально сделан очень тугим, чтобы в будущем плата в нем не болталась.

Установка платы заряда

Далее припаяйте ко второму контакту выключателя короткий отрезок провода, наденьте на него термоусадочную трубку и установите выключатель на свое место.

Установка выключателя

Теперь можно установить в свои пазы плату повышающего преобразователя и затем припаять к ней короткие провода от контроллера заряда аккумулятора, которые идут через выключатель от контактов «OUT+» и «OUT-«

Важно нигде при этом не перепутать полярность, но там все достаточно удачно и интуитивно понятно расположено

Установка повышающего преобразователя

После этого можно укоротить провода, идущие к аккумулятору, припаять их к держателю батареи и установить гайки в пазы. При этом соблюдайте полярность подключения проводов с полярностью на держателе аккумулятора и на торцах корпуса!

Установка держателя аккумулятора

На этом этапе уже можно установить аккумулятор и проверить, что устройство функционирует нормально. Если все работает нормально, то можно дополнительно закрепить платы в корпусе при помощи тремоклея, но и без этого они держатся очень плотно.
Остается только прикрутить винтами держатель к корпусу:

PowerBank в сборе

Итоги

Все устройство имеет размеры 79х26х31мм, при том, что диаметр аккумулятора 18мм и длина 65мм. Весит зарядник 25г без аккумулятора и 75г с аккумулятором.
Комплектующие которые мы использовали применяются очень широко и некоторым образом уже зарекомендовали себя.

Мы только объединили все это в один законченный продукт, который может каждый сделать себе сам.

И на наш взгляд, у нас вполне получилось сделать его минималистичным и вполне пригодным для повседневного использования как для заряда самих батарей, так и для использования в роли PowerBank’а.

Ссылки для скачивания

Файл для печати корпуса на 3D-принтере можно скачать здесь.

Мы будем очень рады, если вы поддержите наш ресурс и посетите магазин наших товаров shop.customelectronics.ru.

Из фонарика

Стандартный карманный фонарик со светодиодом тоже можно превратить в power bank.

Для этого потребуется собственно сам фонарик с аккумулятором 3,7 вольт, контроллер заряда, как и в предыдущих примерах, преобразователь напряжения с выходом на USB.

Такой преобразователь нужен только в данном способе самостоятельной сборки устройство, так как выходные 3,7 вольт нужно преобразовать, в необходимые для зарядки телефона, 5 вольт.

  • Разберите фонарик и найдите резистор к которому прикреплен светодиод;
  • Открепите светодиод;
  • Снимите металлическую вилку, с помощью которой ранее заряжался фонарик;

<Рис. 8 Разбор>

  • На ее место установите преобразователь тока с USB-выходом;
  • Теперь припаяйте к контроллеру оба полюса аккумулятора фонаря – и плюс и минус к соответствующим местам;
  • Внимательно посмотрите на контроллер – на нем есть два контакта – OUT+ и OUT-;
  • Присоедините к ним преобразователь в 5 вольт;
  • Освободите один из контактов переключателя;
  • Подпаяйте к освобожденному контакту преобразователь;
  • С помощью вольтметра проверьте, работает ли преобразователь;
  • Если он не работает, то проведите перепайку к другому контакту на этой стадии;
  • Снова проведите проверку – теперь все должно работать;
  • Теперь прикрепите термоклеем контроллер и преобразователь к корпусу фонаря;

<Рис. 9 Установка>

  • Установите в корпус сам аккумулятор;
  • Соберите корпус снова.

Таким образом вы получаете достаточно удобный повер банк интересного дизайна. Кроме того он достаточно износостойкий и прочный.

<Рис. 10 Работа>

Навигация по записям

Затем ножиком убрал излишки застывшего клея. В качестве оценки КПД устройства я решил сравнить реальную емкость аккумуляторов и отдаваемую в нагрузку.

Одним из основных узлов схемы является повышающий dc-dc конвертор, инвертор — преобразователь напряжения.

Соедините всё, как показано на фотографии. Не забудьте о предохранителе. Причина повышения КПД кроется не столько в том, что устройство стало отключаться при более низком напряжении на аккумуляторе, сколько в том, что теперь напряжение на входе преобразователя выше, соответственно с повышением напряжения падает ток потребления по входу, соответственно более эффективно используется энергия.

Далее следует пайка. Вырезал из тонкого пластика подходящий кусок и приклеил. Кстати, разъемы очень легко запомнить, первый — ток 1 Ампер, второй — 2 Ампера, то есть , Происходит это очень быстро, нагрузка даже не успела это засечь, но из-за инерционности дисплея Повербанка удалось сфотографировать ток перед отключением.

Это более надежно и компактнее. Выше я писал, что есть два цветовых решения корпуса, я выбрал белый. За исключением корпуса. Подключать контакты контроллера надо в последовательности от «минимального» к «максимальному», т.

Я спроектировал его модель в программе Autodesk Inventor. Но при более внимательном осмотре видны следы флюса, а также иногда не очень аккуратная пайка. Я использовал проводник из меди с достаточно большим сечением, так как ток заряда аккумулятора порядка 1 ампер. Будет сделано также небольшое отверстие под выключатель питания.

Теперь о корпусе

Эта схема рассчитана на один литиевый аккумулятор. Их нужно заменить более яркими и вывести на переднюю панель. Входное напряжение LT может быть ниже 2,2 В. Для начала я выяснил, что на дорожках до диодов падает около 0.

Аккумуляторы также сойдут для наших потребностей! Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Планшет CUBE андроид , Данный планшет может без проблем брать от зарядного ток 2 Ампера, но в первом разъеме 1 А ток был превышен, а во втором 2 А ограничен на уровне 0.
Ремонт POWER BANK (не заряжает телефон)

Преимущества

Позитив:

  • Относительно низкая цена – аккумуляторы большой емкости стоят дорого, дешевые же аналоги быстро выходят из строя, потому, если необходимые компоненты для сборки имеются под рукой, то собрать такое устройство выгодно;
  • При возникновении неполадок в работе самодельный аккумулятор починить проще, так как он будет иметь съемный корпус, и вы будете понимать устройство цепей;
  • Возможность сделать устройство желаемой емкости – достаточно большой;
  • Вы можете сделать сменный корпус устройства для того, чтобы в случае повреждения вам не пришлось менять весь повер банк;
  • С экологической точки зрения вторичное использование литий-ионных аккумуляторов (например, из батарей со сломавшимся контроллером заряда) также благоприятно;
  • Оригинальный или странный внешний вид устройства для некоторых пользователей также может быть привлекательным.

Негатив:

  • На изготовление аккумулятора тратится достаточно много времени;
  • Необходимо иметь некоторые изначальные навыки для его сборки;
  • Плохой внешний вид устройства;
  • Не все материалы для изготовления такого устройства могут быть под рукой;
  • В большинстве случаев срок службы такого устройства ниже, чем у заводского аналога;
  • В самых простых вариантах самодельного оборудования отсутствуют индикаторы заряда, кнопки включения и отключения, что не удобно (если же они будут присутствовать, то самостоятельная сборка станет чрезмерно долгой, сложной и дорогой);
  • Теоретически такое устройство способно нанести вред аккумулятору мобильного устройства и даже вызвать его перегорание (но такой риск есть при использовании любого повер банка, изготовленного брендом, отличным от бренда вашего устройства);
  • При сборе такого аккумулятора в любом случае нужны USB-выход и контроллер заряда, а с учетом стоимости их покупки конечная цена устройства будет не такой уж и низкой.

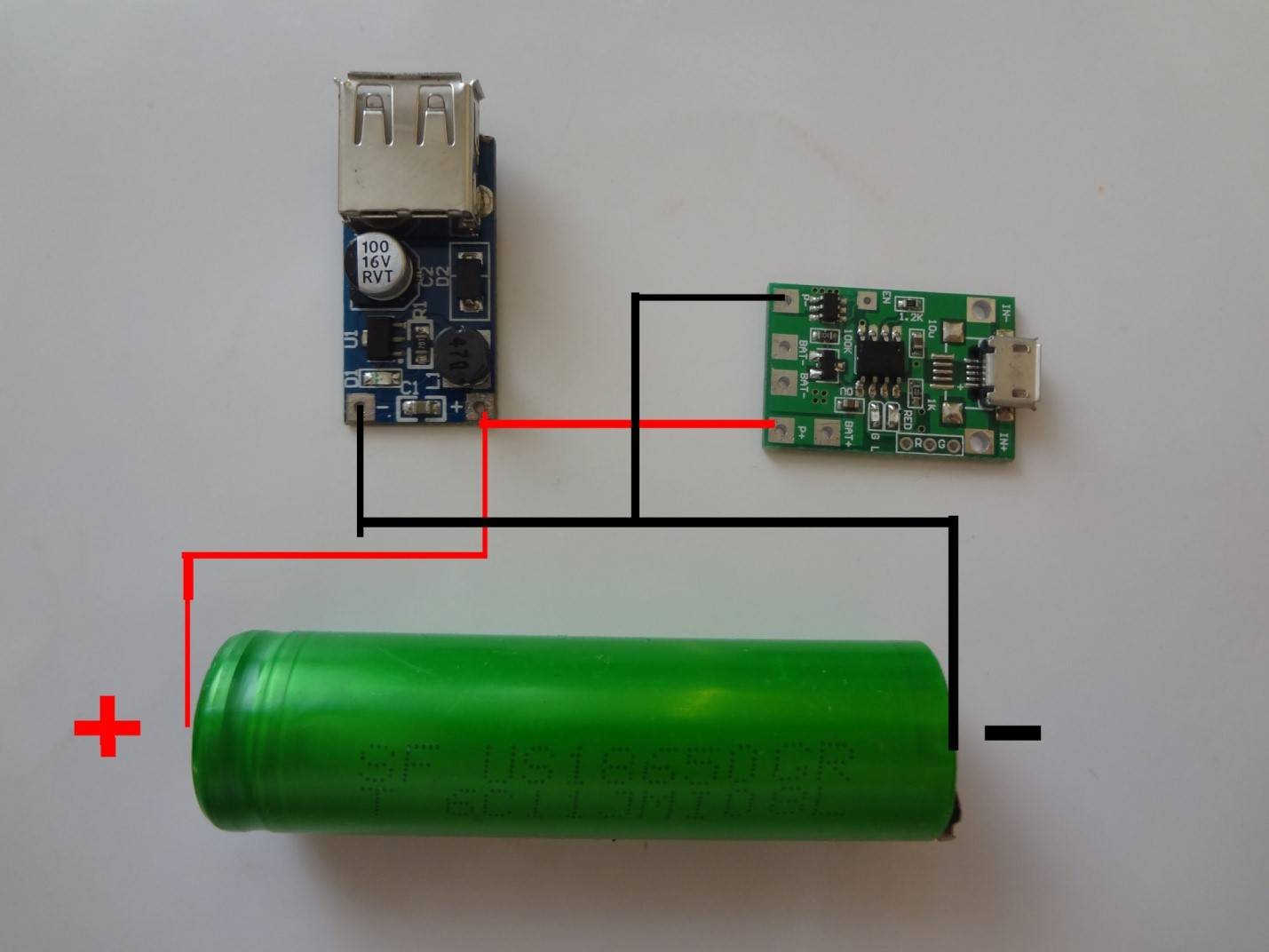

<Рис. 1 Простая схема>

 Внимание! Не стоит браться за самостоятельную сборку, если у вас не имеется достаточно навыков для этого. При ошибке в сборке цепей устройство может нанести существенный вред смартфону или планшету. .

2 Принцип>

<Рис. 2 Принцип>

Изготовление Power Bank на 220 В

Устанавливаем элементы в держатель и замеряем общее напряжение. В кейсе они соединяются последовательно и выходное напряжение полностью зараженных аккумуляторов в сумме примерно равно 12,5 В. Последовательно с элементами припаиваем тумблер, который будет разрывать всю цепь и не один преобразователь после выключения не будет просто так расходовать емкость. Припаиваем провода к входам преобразователя на 220 В. И на 5 В. Подпаиваем провода к выходу 220 В. Подготовим универсальную сетевую розетку. Как-то так. Не стоит особо вникать, так как подключено не совсем понятно, но работает. Преобразователь на 5 В подпаян напрямую к колодке, но затем был перепаян в параллель к инвертору. Приступим к изготовлению корпуса устройства. Для этих целей хорошо использовать толстый пластик ПВХ, пенокартон и т.п. Располагаем элементы и примерно вырезаем прямоугольник. Сажаем кейс с элементами на горячий клей. Так же и плату инвертора. Это был низ. Верх вырезаем по тем же размерам. Делаем пазы под переключатель и розетку. В центре вы можете заметить отверстие — это под светодиод, который располагается на плате инвертора и торчит на ножках. Припаиваем провода к розетке. В боковой стенке крепим понижающий преобразователь на 5 В с USB розеткой и выходной разъем, который припаиваем параллельно всей батареи на 12,5 В. Этот разъем будет использоваться для подзарядки поварбанка. Собираем корпус, склеивая все части секундным клеем. Вид полностью готового устройства.

Что понадобится для изготовления повербанка своими силами?

Для изготовления Power Bank в домашних условиях потребуется источник питания. В качестве его могут выступать такие материалы:

    • Пальчиковые элементы;
    • Старые литиевые АКБ;

Батареи от б/у ноутов.

Потребуется также контроллер независимого заряда и USB-разъем. 3 шт АКБ укладываются стопкой и скрепляются скотчем. Контактная группа должна быть направлена в одну сторону. Так поступают со всеми оставшимися батареями. Крайние контакты спаиваются, учитывая полярность. Наличие клейм на батареях одинакового размера может значительно упростить этот процесс. Средние контактные группы оставляются свободными.

В корпусной части прорезается отверстие под USB-разъем и вставляют контроллер. К нему прикрепляются стопки АКБ, после чего конструкция устанавливается в корпус и фиксируется. Даже собранное из телефонных батареек устройство позволит зарядить гаджет до 5 раз. Смартфону или планшету необходимо больше питания, поэтому количество зарядок значительно уменьшится.

Из пальчиковых батареек изготавливается повербанк аналогичным способом. Это позволяет сделать портативное устройство небольших размеров, которое удобно помещается в сумку. Емкий внешний АКБ получается из авто ЗУ. Оно подойдет для ноутбуков, смартфонов и планшетов. Для этого подготавливают 8 батарей, собирают их в блоки по 4 шт. Положительный заряд клем направляется в одну из сторон. Блоки помещаются в корпусную часть и фиксируются термоклеем. Выполненную конструкцию спаивают с системой выключения авто ЗУ. USB соединяется с выключателем и АКБ. Емкости хватает большее количество зарядных циклов.

Как сделать повер банк своими руками

  • Li-ion аккумуляторы 18650;
  • модуль зарядки TP4056 с защитой;
  • повышающий модуль DC-DC MT3608;
  • самодельный корпус для powerbank;
  • USB порты;
  • светодиод и резистор;
  • провода, стальной провод, термоклей, паяльник и т.д.

Файлы для печати корпуса повер банка на 3D принтере можно скачать здесь одним архивом. Если возможности 3D печати у вас нет, то можно подобрать пластиковый контейнер подходящего размера и разместить всю начинку и электрическую схему устройства в нем. Количество аккумуляторов 18650 можно брать произвольное, от этого будет зависеть лишь емкость (мощность) вашего внешнего аккумулятора.

Повер банк своими руками: схема и описание


Схема повер банка на модуле зарядки TP4056

Количество Li-ion аккумуляторов в схеме можно увеличивать, повышая ёмкость (мощность) внешнего зарядного устройства для телефона. Модуль зарядки TP4056 защищает аккумуляторы в устройстве от переразряда отключая заряд батарей при достижении напряжения 4,2 Вольта, а также от излишнего переразряда, отключая внешнюю нагрузку при падении напряжения на аккумуляторах до 2,9 Вольт.

Модуль MT3608 повышает напряжение на выходе устройства до 5 Вольт. По заявлению производителя на странице товара алиэкспресса данная плата может отдавать в нагрузку ток до 1 Ампера. Вместо батарей 18650 можно использовать старые литиевые аккумуляторы от телефона или планшета с выходным напряжением до 4,2 Вольт. После сборки power bank, остается аккуратно разместить схему в красивом корпусе.

Корпус для повер банка (внешнего аккумулятора)


Чертеж корпуса для повер банка в Компасе

Модель корпуса была разработана в программе Компас 3D, габариты корпуса без крышки 100 x 74 x 19 мм. Внутри корпуса внешнего аккумулятора предусмотрены сквозные отверстия для USB гнезд, а также для светодиода в качестве световой индикации зарядки аккумуляторов. Для параллельного соединения батарей 18650 предусмотрены места для креплений контактов, которые подключены к TP4056.

Сборка внешнего аккумулятора на батареях 18650

После сборки схемы и изготовления корпуса, остается лишь аккуратно собрать прибор. Контакты для параллельного соединения батарей в виде пружинок и стальной проволоки крепятся в специальных пазах в боковых стенках корпуса. Модуль TP4056 крепится в левом верхнем углу, где расположен проем для USB разъема. Повышающий модуль также размещается сверху и подключается выходящим USB портам.


Сборка powerbank (внешнего аккумулятора) на батареях

Сделать powerbank своими руками

Когда все перечисленные компоненты будут в наличии, можно приступить к процессу монтажа и сборки.

Вот план работ:

  1. Аккуратно фиксируем элементы питания в выбранном корпусе (для этого подойдут клей, двухсторонний скотч или эпоксидная смола).
  2. Последовательно соединяем все батарейки между собой.
  3. Общий вывод кидаем на контроллер.
  4. Монтируем входной и выходной usb-интерфейсы.
  5. Элемент размыкания цепи в виде кнопки.
  6. Финальная сборка корпуса.

Вот так незамысловато выглядит процесс сборки powerbank своими руками.

Для тех, кто не очень любит проводить много времени за пайкой, продаются стартер-киты, которые без проблем собираются руками, но экономия в таком случае будет меньше.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
