Простейшее зарядное устройство своими руками

Как грамотно зарядить АКБ

Применяют разные пути подзарядки:

  • постоянным подаваемым напряжением;
  • постоянным электрическим током.

Оба варианта имеют свои нюансы.

Применение напряжения с равномерной подачей уместно при показателе заряда больше 12,3 В. При подзарядке к клеммам накопителя подключают подачу энергии от 14,2 до 14,7 В. Процесс не нужно контролировать. Об его завершении свидетельствует окончание потребления тока аккумулятором до ноля.

Минусом этого способа зарядки служит возможность подачи потенциально высокого тока на начальном этапе зарядки. К плюсам можно отнести отсутствие потребности контролировать процесс.

Оптимальным вариантом является применение постоянного тока. Зарядка происходит с постоянной мощностью, равной десятой части емкости аккумулятора. Отключение выполняют при наборе батареей 14,7 В. Существенным минусом этого способа служит необходимость контроля за напряжением АКБ. Иначе ее несложно испортить.

Схема зарядного устройства для автомобильного аккумулятора

В специальной литературе можно найти огромное количество разработок по этой тематике. Для тех, кто ранее не занимался сборкой электронных устройств стоит выбрать самую простую. Как вариант можно взять приведенную на этом рисунке.

Мы рассмотрим только одну из множества схем зарядных устройств для автомобильных аккумуляторов, которые можно собрать своими руками. В большинстве они работают по такому же принципу, как и описанный в этой статье прибор. Отличия состоят в основном в используемых деталях и выходных параметрах. Возможно добавление в схему элементов для более точной регулировки, но существенных отличий у них нет.

Этапы сборки ЗУ

Для того чтобы собрать устройство, предназначенное для восстановления батареи, вам потребуется трансформатор, который можно позаимствовать в ламповом телевизоре. На его сердечнике имеется две обмотки, которые рассчитаны на напряжение до 7 В. При подсоединении их последовательно вы получите необходимые 12-24В на выходе. Наматывая провод нужно следить чтобы не оставались пустоты между витками. Они должны плотно прилегать: последующий к предыдущему. Через каждые 100 витков должна находиться изоляция.

Смотрим видео, этапы сборки:

Рассчитывается их количество исходя из сечения провода. Если оно составляет 1,5-3 мм то при частоте 50 Гц на 1В потребуется 5 витков. Значит, для получения 18 В придется сделать 90.

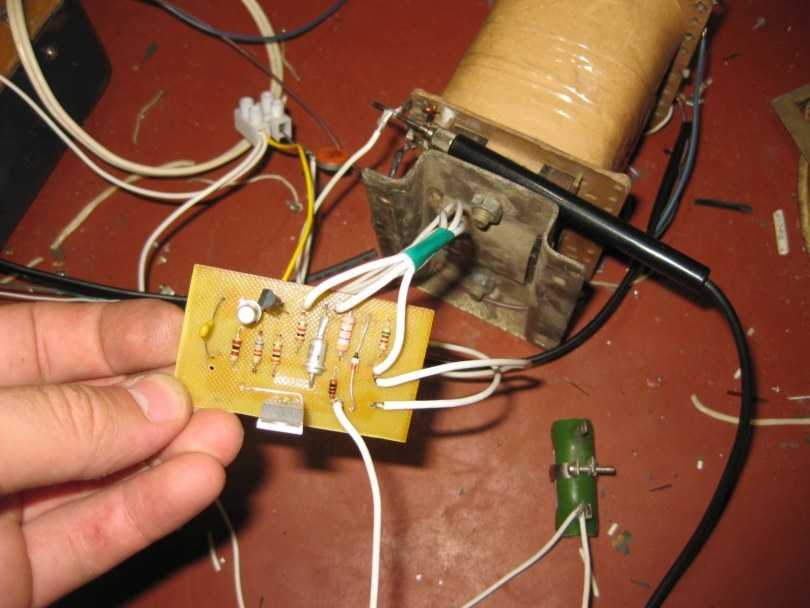

После того, как с трансформатором окончили можно приступать к сборке электронной части схемы зарядного устройства для аккумулятора, собираемого своими руками. Для этого нужен диод высокой мощности и кулер для обдува системы во избежание перегрева.

Также придется купить следующие детали:

  • Транзистор КТ819 с металлическим корпусом;
  • Переменный резистор КУ202Н.

Если эти элементы не получается найти, то можно заменить их другими, но только в крайнем случае

Особенно важно подобрать резистор, так как он отвечает за регулировку напряжения на конце схемы собранного пуско-зарядного устройства своими руками. И от того насколько правильно она будет работать зависит интенсивность восстановления аккумуляторной батареи

Что касается элемента для охлаждения, то для этой цели подойдет кулер с компьютера. Его подключают к выходу собираемого устройства. Задача этого элемента охлаждение обмотки и диода. Это нужно учитывать при выборе его месторасположения.

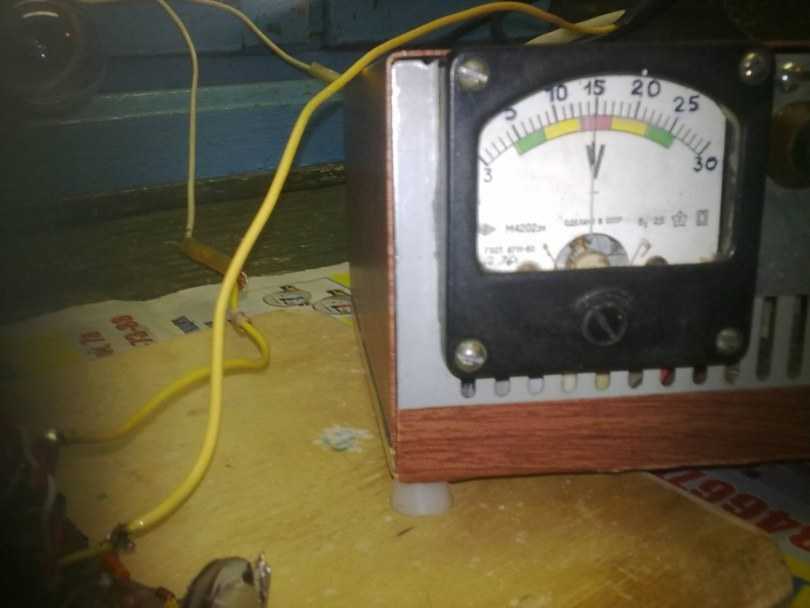

Чтобы иметь возможность контроля за работой пуско-зарядного устройства 12В, собранного своими руками в систему подключают амперметр или вольтметр.

Следующий этап – выбор корпуса. Поскольку в нем будет наводиться несколько отдельных блоков, то потребуется металлическая коробка больших размеров. Как вариант можно использовать корпус от вышедшего из строя стабилизатора напряжения.

Простое ЗУ своими руками, подробно:

Вот и все что потребуется для сборки зарядного устройства для автомобильного аккумулятора своими руками. Схема относительно не сложная для того чтобы с ней мог справиться человек, обладающий минимальными знаниями в радиотехнике.

Эффективность такого устройства – мнение специалистов

Чтобы собранный своими руками прибор оправдал ваши надежды стоит придерживаться следующих требований.

Выбирать трансформатор нужно с запасом мощности. Во-первых, он будет меньше нагреваться в процессе работы и больше прослужит. Во-вторых, это позволит усовершенствовать собранный прибор при необходимости. Наличие в схеме пускового устройства для автомобиля, собираемой своими руками, мощного трансформатора избавит от необходимости приобретать понижающий или делать его самостоятельно.

Провода, подключаемые к зарядному устройству, также могут быть изготовлены из кабеля, с которого снимается изоляция в том месте, где выполняется подключение. Для пускового устройства лучше выбирать медный и обязательно необходимого сечения. Иначе при принудительном заводе автомобиля он будет нагреваться, что может привести к КЗ. Идеальным вариантом станут съемные провода для прибора пуска. Это позволит сделать его эксплуатация более удобной.

Вот и все, что необходимо знать для того чтобы не только собрать самостоятельно устройство для восстановления аккумулятора, но и добиться его эффективной работы.

Последовательность изготовления зарядки на основе импульсного блока питания

Зарядка для аккумуляторов своими руками должна быть не только надёжной и качественной, но и обладать небольшой стоимостью. Поэтому нижеприведённая схема подходит идеально, для достижения подобных целей.

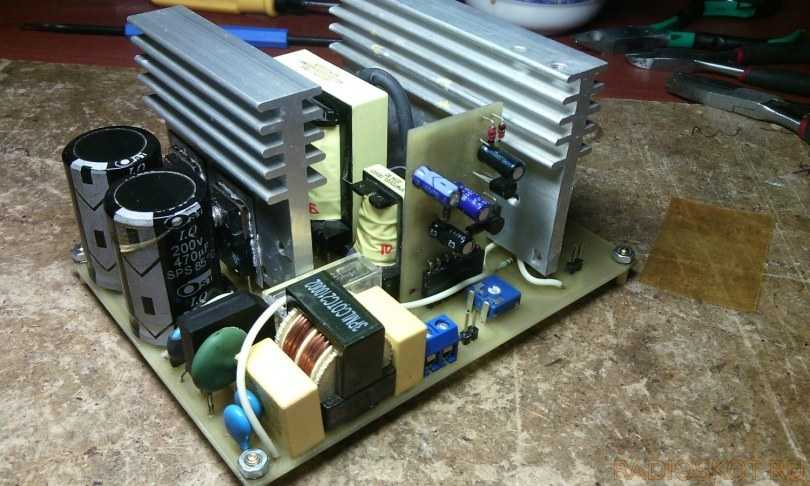

Готовая зарядка на основе импульсного источника питания

Что потребуется:

  • Трансформатор электронного типа от китайского производителя Tashibra.
  • Динистор КН102. Зарубежный динистор имеет маркировку DB3.
  • Силовые ключи MJE13007 в количестве двух штук.
  • Диоды КД213 в количестве четырёх штук.
  • Резистор, с сопротивлением не менее 10 Ом и мощностью 10 Вт. При установке резистора меньшей мощности, он будет постоянно греться и очень скоро выйдет из строя.
  • Любой трансформатор обратной связи, которые могут находится в старых радиоприёмниках.

Разместить схему можно на любой старой плате или купить для этого пластину недорого диэлектрического материала. После сборки схемы её необходимо будет спрятать в металлическом корпусе, который можно изготовить из простой жести. Схема должна быть изолирована от корпуса.

Пример зарядного устройства, смонтированного в корпусе старого системного блока

Последовательность изготовления зарядного устройства своими руками:

  • Переделать силовой трансформатор. Для этого следует размотать его вторичную обмотку, так как импульсные трансформаторы Tashibra дают только 12 В, что очень мало для автомобильного АКБ. На место старой обмотки следует намотать 16 витков нового сдвоенного провода, сечение которого не будет меньше 0.85 мм.Новая обмотка изолируется, и поверх неё наматывается следующая. Только теперь необходимо сделать всего 3 витка, сечение провода – не менее 0.7 мм.
  • Смонтировать защиту от короткого замыкания. Для этого понадобится тот самый резистор на 10 Ом. Его следует впаять в разрыв обмоток силового трансформатора и трансформатора обратной связи.

Резистор как защита от короткого замыкания

С помощью четырёх диодов КД213 спаять выпрямитель. Диодный мост простой, может работать с током высокой частоты, и его изготовление происходит по стандартной схеме.

Диодный мост на основе КД213А

Делаем ШИМ-контроллер. Необходим в зарядном устройстве, так как контролирует все силовые ключи в схеме. Его можно сделать самостоятельно, используя полевой транзистор (например, IRFZ44) и транзисторы обратной проводимости. Для этих целей идеально подходят элементы типа КТ3102.

ШИМ=контроллер высокого качества

Произвести стыковку основной схемы с силовым трансформатором и ШИМ-контроллера. После чего получившуюся сборку можно закреплять в самостоятельно сделанном корпусе.

Данное зарядное устройство достаточно простое, не требует больших затрат при сборке, обладает маленьким весом. Но схемы, сделанные на основе импульсных трансформаторов нельзя отнести к категории надёжных. Даже самый простой стандартный силовой трансформатор будет выдавать более стабильные показатели чем импульсные устройства.

При работе с любым зарядным устройством следует помнить, что нельзя допускать переполюсовки. Данная зарядка защищена от подобного, но всё же перепутанные клеммы сокращают срок службы аккумуляторной батареи, а резистор переменного типа в схеме позволяет контролировать ток заряда.

Общие сведения о процессе зарядки АКБ

Заряд автомобильного аккумулятора необходим при падении напряжения на клеммах менее 11,2 Вольта. Несмотря на то, что аккумуляторная батарея может запустить двигатель автомобиля и при таком заряде, во время длительной стоянки при пониженных напряжениях начинаются процессы сульфатации пластин, которые приводят к потере емкости АКБ.

Поэтому во время зимовки автомобиля на стоянке либо в гараже необходимо постоянно производить подзарядку аккумулятора, следить за напряжением на его клеммах. Более лучший вариант – снять аккумуляторную батарею, занести в теплое место, но все равно не забывать о поддержании его заряда.

Заряд аккумулятора ведется постоянным либо импульсным током. В случае зарядки от источника постоянного напряжения обычно выбирается ток заряда равный одной десятой от емкости АКБ.

Например, если емкость аккумуляторной батареи составляет 60 ампер-часов, ток заряда следует выбирать 6 Ампер. Однако, исследования показывают, что, чем меньше ток заряда, тем наименее интенсивно идут процессы сульфатации.

Мало того, существуют методы десульфатации пластин аккумулятора. Они заключаются в следующем. Сначала АКБ разряжается до напряжения 3 – 5 Вольт большими токами малой длительности. Например такими, как при включении стартера. Затем идет медленный полный заряд током около 1 Ампера. Такие процедуры повторяют 7-10 раз. Эффект десульфатации от этих действий есть.

Практически на таком принципе основаны десульфатирующие импульсные зарядные устройства. АКБ в таких приборах заряжается импульсным током. За период зарядки (несколько миллисекунд) на клеммы аккумулятора подается разрядный короткий импульс обратной полярности и более длительный зарядный прямой полярности.

Очень важно в процессе заряда не допустить эффекта перезаряда аккумуляторной батареи, то есть момента, когда он зарядится до предельного напряжения (12,8 – 13,2 Вольта в зависимости от типа АКБ). Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин

Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения

Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин. Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения.

Конструкция и принцип работы зарядного устройства

Чтобы произвести зарядку аккумулятора используются зарядные устройства. Данные приборы работают от сети 220 В. На самом деле зарядное устройства является обычным преобразователем электрической энергии.

Он берет переменный ток сети 220 В, понижает его и преобразовывает в постоянный ток напряжением до 14 В, то есть до напряжения, которое выдает сам АКБ.

Сейчас производится большое количество всевозможных зарядных устройств – от примитивных и простейших до приборов с большим количеством всевозможных дополнительных функций.

Продаются и зарядные устройства, которые помимо возможной подзарядки АКБ, установленной на авто, могут еще и произвести запуск силовой установки. Такие устройства называются зарядно-пусковыми.

Есть и автономные зарядно-пусковые приборы, которые могут подзарядить АКБ или запустить мотор без подключения самого устройства к сети 220 В. Внутри же такого прибора помимо оборудования, преобразующего электрическую энергию, имеется еще и обычный аккумулятор, что и делает такой прибор автономным, хотя батарее прибора тоже после каждой отдачи электроэнергии требуется зарядка.

Видео: Как сделать простейшее зарядное устройство

Что касается обычных зарядных устройств, то простейшее из них состоит всего из нескольких элементов. Основным элементом у такого устройства является понижающий трансформатор. В нем производится понижение напряжение с 220 В до 13,8 В, которые являются самыми оптимальными для зарядки АКБ. Однако трансформатор только понижает напряжение, а вот преобразование его с переменного тока на постоянный выполняется другим элементом устройства – диодным мостом, который производит выпрямление тока и разделение его на положительный и отрицательный полюса.

За диодным мостом обычно в схему включен амперметр, который показывает силу тока. В простейшем устройстве используется стрелочный амперметр. В более дорогих приборах, он может быть цифровым, также помимо амперметра может быть встроен и вольтметр. В некоторых зарядных устройствах существует возможность выбора напряжения, к примеру, им можно заряжать как 12-вольтовые АКБ, так и 6-вольтовые.

От диодного моста выходят провода с «плюсовой» и «минусовой» клеммами, которыми и производится подключение прибора к аккумулятору.

Все это заключено в корпус, из которого выходит провод с вилкой для подключения к сети, и провода с клеммами. Чтобы обезопасить всю схему от возможного повреждения, в нее включен плавкий предохранитель.

В целом, это и вся схема простого зарядного устройства. Выполнить им зарядку аккумулятора сравнительно просто

К разряженной батарее подключаются клеммы прибора, при этом важно не перепутать полюса. Затем прибор подключается к сети

В самом начале зарядки прибор будет подавать напряжение с силой тока в 6-8 ампер, но по мере зарядки, сила тока будет уменьшаться. Все это будет отображаться на амперметре. Если батарея полностью зарядится, то стрелка амперметра опустится до нуля. Это и есть весь процесс зарядки аккумулятора.

Простота схемы зарядного устройства обеспечивает возможность самостоятельного его изготовления.

Зачем нужна зарядка

Свинцово-кислотные аккумуляторы отличаются «дубовостью», эксплуатационной выносливостью, отчего и держатся нерушимо в автотранспорте. Причина – простота электрохимических процессов в свинцово-кислотной АКБ. Для контроля за ее текущим состоянием в большинстве случаев достаточно знать величину напряжения всей батареи без разбивки по банкам. Но перезаряд свинцово-кислотной АКБ может вызвать вскипание электролита в ней. На ходу автомобиля это очень опасно, поэтому в бортсети АКБ хронически недозаряжается. Постоянный недозаряд приводит к преждевременной сульфатации пластин и снижению ресурса АКБ. Ситуация усугубляется в холодное время года, даже если гараж или место стоянки отапливается, т.к. до комнатной температуры их не греют. Если же в перерывах между поездками дозаряжать АКБ по максимуму, сколько она способна принять энергии при данной наружной температуре, то «акумыч» проживет хорошо и долго даже в суровых условиях. Дозаряд АКБ как раз и обеспечивает зарядное устройство для аккумулятора, но это еще не все. Правильно построенное зарядное устройство дает также десульфатирующий эффект. Если зимой ежесуточно на ночь снимать АКБ и ставить на дозаряд, она выдерживает количество циклов заряд-разряд в 1,5-2 раза против прописанного в ТУ в расчете на типовой режим эксплуатации. Также зарядка с десульфатацией иногда способна спасти АКБ, «убитую», напр., при попытках завести машину на холоде. И, наконец, емкость неиспользуемой АКБ за месяц падает на 15-30% вследствие саморазряда. Если же на это время поставить АКБ на содержание под током от зарядки (см. далее), то аккумулятор будет всегда свежим. И, между прочим, постановка неиспользуемой АКБ на содержание также уменьшает сульфатацию пластин.

Проводим простой ремонт ПЗУ своими руками

Можно попытаться провести простой ремонт автомобильного зарядника и на примере блока питания трансформаторного типа рассмотреть, каким образом это следует делать.

Прежде чем проводить какие-либо действия с ПЗУ, нужно обязательно выключить его из сети. Аккуратно снять крышку с помощью отвертки и первым делом проверить целостность проводков. Вполне возможно, что дело в ослаблении контактов, и тогда проблемы можно решить самостоятельно, используя простой паяльник.

Бывает, что некоторые пластмассовые соединения между составными частями зарядного устройства ломаются или плавятся. В этом случае их тоже можно заменить самостоятельно, используя паяльник и подходящие подручные средства.

Если же все провода и соединения на месте, следует проверить по очереди все остальные элементы ПЗУ. Первым делом мультиметром проверяется уровень напряжения в начале электрической цепи, на входе. U измеряется по проводу до того места, где провод соединяется с самим трансформатором.

Если U скачет или его вообще нет, далее проверяется:

  • предохранитель (U должно быть с обеих сторон, на одной клемме и на другой, а если имеются проблемы — предохранитель заменяется);
  • проводка и вилка (U проверяется по тому же принципу, при наличии проблем производится замена того или другого);
  • проверка самого трансформатора (замеры U , если есть — трансформатор исправен, если нет, нужно провести проверку галетного переключателя);
  • если переключатель неисправен, выходное U будет отсутствовать, но присутствовать на входе.

Это интересно: Батарейка Renata 371: характеристики и аналоги

Схемы регуляторов тока на микросхемах

Выше мы рассмотрели несколько схем зарядных устройств с ручной регулировкой. Основной их недостаток – отсутствие стабилизации. В процессе зарядки АКБ ток через нее уменьшается, а это значит, что придется постоянно контролировать и подстраивать этот параметр. Но построить стабилизированный источник питания ненамного сложнее. Для начала несколько схем регулятора тока для зарядного устройства со стабилизацией, которые можно использовать для построения стационарных ЗУ.

Стабилизатор

Эта схема позволяет заряжать шести- и двенадцативольтовые батареи током одной, заранее установленной стабильной величины до 10 ампер.

Стабилизатор тока для зарядного устройства

Сердцем узла является интегральный стабилизатор напряжения, включенный по схеме токовой стабилизации. Величина зарядного тока будет зависеть от номинала резистора R4, который можно рассчитать по формуле:

I = 1.2/R,

где:

  • I – необходимый зарядный ток в А;
  • R – номинал резистора R4 в Ом.

Поскольку сама по себе микросхема КР142ЕН12А маломощная, для обеспечения большей мощности используются  транзисторные ключи T1 и T2, включенные параллельно. Резисторы R1 и R2 – токовыравнивающие. Они компенсируют разброс параметров транзисторов.

Резисторы R1, R2, R4 изготавливаются из отрезков обмоточного провода необходимой длины, которые для большей компактности свернуты в спираль. Транзисторы VT1 и VT2 можно установить на один общий радиатор без изолирующих прокладок. Площадь рассеяния радиатора – 300 см2. Если на место R4 установить мощный реостат сопротивлением 0.8 Ом, то легко получить регулируемый стабилизатор.

Регулятор-стабилизатор

Эта схема является регулируемым стабилизатором и в отличие от предыдущей имеет более высокий КПД, поскольку рассеиваемая мощность на токозадающем резисторе намного меньше из-за его низкого сопротивления.

Узел собран на операционном усилителе LM358 и полевом транзисторе IRFZ44. Регулировка зарядного тока производится при помощи переменного резистора R3. Резистор R5 является токозадающим.

На месте T1 может работать транзистор STP55NF06, стабилитрон 1N4734A заменим на любой маломощный с напряжением стабилизации 5.6 В. Отечественные аналоги микросхемы LM358 – КР1401УД5, КР1053УД2, КР1040УД1. Полевой транзистор устанавливаем на радиатор.

Ремонт устройства для телефона, смартфона или планшета

Ниже, в этой статье будет описан простой и не требующий специального оборудования способ ремонта, который даст вашей зарядке вторую жизнь. Не всегда обрыв видно невооруженным глазом. Он может скрываться под толщей основной (верхней) изоляции и остается практически незаметен. Но, как показывает практика, перелом происходит чаще всего возле входа в блок или у основания штекера. Чтобы обнаружить место обрыва, достаточно подсоединить включенную зарядку к телефону и пошевелить шнур в подозрительном месте.

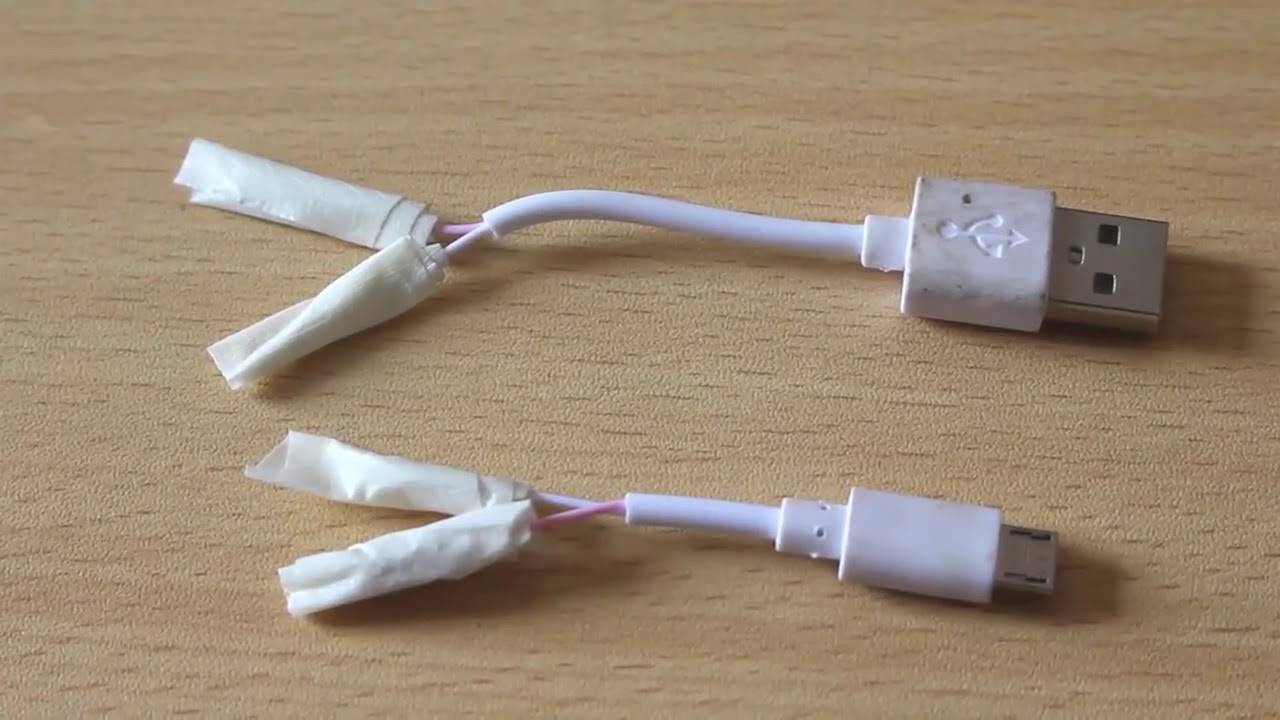

USB разъем.

Как только вы увидите, что зарядка на мгновение «пошла», значит в том месте, где вы в этот момент шевелили, и есть обрыв. В этом случае, внимательно присмотревшись, излом и обрыв были видны и без шевеления. Он как раз получился на входе в блок питания. Основная проблема в ремонте таких блоков состоит в том, что он не разборной. Поэтому, чтобы добраться до электронной платы, нужно проявить аккуратность и некоторые усилия. Используя отвертку и нож, необходимо поддеть основание задней крышки и снять ее.

Поддевать следует в месте входа шнура в устройство. Если вход слишком плотный, можно слегка обрезать резиновый хомут. Делать это нужно аккуратно, чтобы совсем не обрезать провод. Подковырнув отверткой, пытаемся поднять крышку вверх. Может случиться так, что она треснет напополам, но чаще, как и в этом случае, крышка снялась целиком, без повреждений. Даже было видно, что у нее есть защелки, а в корпусе зарядного устройства выемки под них. Это значит, что есть возможность после ремонта поставить крышку на свое место без использования клея.

Когда крышка снята, нужно вытащить из корпуса печатную плату. Так как она «сидит» плотно, достать ее поможет отвертка. Уперев лезвие отвертки о корпус и зацепив ее окончанием одно из мест пайки, вытягиваем плату наружу. Устройство корпуса такое, что при вставленной внутрь плате ее входные контакты соединяются с зажимами штырей вилки питания. Поэтому, устанавливая плату обратно в корпус, нужно учесть этот момент.

Разные типы разъемов.

Схемы зарядного устройства для авто АБ

Для заряда аккумуляторов обычно используется бытовая сеть 220 В, которая преобразуется в пониженное напряжение при помощи преобразователя.

Простые схемы

Наиболее простой и эффективный способ — использование понижающего трансформатора. Именно он понижает 220 В до требуемых 13-15 В. Такие трансформаторы можно найти в старых ламповых телевизорах (ТС-180-2), компьютерных блоках питания, найти на «развалах» блошиного рынка.

Но на выходе трансформатора получается переменное напряжение, которое необходимо выпрямить. Делают это при помощи:

  • Одного выпрямляющего диода, который устанавливают после трансформатора. На выходе такого ЗУ ток получается пульсирующим, причем биения сильные — срезана только одна полуволна.

  • Диодного моста, который отрицательную волну «заворачивает» наверх. Ток тоже пульсирующий, но биения меньше. Именно эта схема чаще всего реализуется самостоятельно, хотя не является лучшим вариантом. Можно собрать диодный мост самостоятельно на любых выпрямляющих диодах, можно купить готовую сборку .

  • Диодного моста и сглаживающего конденсатора (4000-5000 мкФ, 25 В). На выходе этой схемы получаем постоянный ток.

В приведенных схемах присутствуют также предохранители (1 А) и измерительные приборы. Они дают возможность контролировать процесс заряда. Их из схемы можно исключить, но придется периодически использовать для контроля мультиметр. С контролем напряжения это еще терпимо (просто приставлять к клеммам щупы), то контролировать ток сложно — в этом режиме измерительный прибор включают в разрыв цепи. То есть, придется каждый раз выключать питание, ставить мультиметр в режиме измерения тока, включать питание. разбирать измерительную цепь в обратном порядке. Потому, использование хотя-бы амперметра на 10 А — очень желательно.

Недостатки этих схем очевидны — нет возможности регулировать параметры заряда.  То есть, при выборе элементной базы выбирайте параметры так, чтобы на выходе сила тока была те самые 10% от емкости вашего аккумулятора (или чуть меньше). Напряжение вы знаете — желательно в пределах 13,2-14,4 В. Что делать, если ток получается больше желаемого? Добавить в схему резистор. Его ставят на плюсовом выходе диодного моста перед амперметром. Сопротивление подбираете «по месту», ориентируясь на ток, мощность резистора — побольше, так как на них будет рассеиваться лишний заряд (10-20 ВТ или около того).

И еще один момент: зарядное устройство для автомобильного аккумулятора своими руками, сделанное по этим схемам, скорее всего, будет сильно греться. Потому желательно добавить куллер. Его можно вставить в схему после диодного моста.

Схемы с возможностью регулировки

Как уже говорили, недостаток всех этих схем — в невозможности регулировки тока. Единственная возможность — менять сопротивления. Кстати, можно поставить тут переменный подстроечный резистор. Это будет самый простой выход. Но более надежно реализована ручная регулировка тока в схеме с двумя транзисторами и подстроечным резистором.

Схема зарядного устройства для автомобильного аккумулятора с возможностью ручной регулировки тока заряда

Ток заряда изменяется переменным резистором. Он стоит уже после составного транзистора VT1-VT2, так что ток через него протекает небольшой. Потому мощность может быть порядка 0,5-1 Вт. Его номинал зависит от выбранных транзисторов, подбирается опытным путем (1-4,7 кОм).

Трансформатор мощностью 250-500 Вт, вторичная обмотка 15-17 В. Диодный мост собирается на диодах с рабочим током 5А и выше.

Транзистор VT1 — П210, VT2 выбирается из нескольких вариантов: германиевые П13 — П17; кремниевые КТ814, КТ 816. Для отвода тепла устанавливать на металлической пластине или радиаторе (не менее 300 см2).

Предохранители: на входе ПР1 — на 1 А, на выходе ПР2 — на 5 А. Также в схеме есть сигнальные лампы — наличия напряжения 220 В (HI1) и тока заряда (HI2). Тут можно ставить любые лампы на 24 В (в том числе и светодиоды).

Заключение

Не поленитесь доработать свое устройство  плавкими предохранителями. Номиналы предохранителей на схеме. Не проверяйте на искру напряжение на крокодилах зарядника, иначе лишитесь предохранителя.

Внимание! Схема данного ЗУ предназначена для быстрой зарядки вашего аккумулятора в критических случаях, когда надо срочно куда-то ехать через 2-3 часа. Не используйте ее для повседневного обращения, так как заряд идет при максимальное токе, что не самый лучший режим зарядки для вашего аккумулятора

При перезаряде начинет «кипеть» электролит и в окружающее пространство начнут выделяться ядовитые пары.

Тех, кого заинтересовала теория зарядных устройств (ЗУ), а также схемы нормальных ЗУ, то в обязательном порядке качаем эту книжку по этой ссылке.  Ее можно назвать библией по зарядным устройствам.
