Использование устройства в быту

В домашних условиях использовать приспособление можно для выполнения самых разнообразных задач. Небольшие размеры агрегата позволяют разместить его в гараже или в другом небольшом помещении и использовать при ремонте автомобиля, мотоцикла. Он может выполнять и следующие функции:

  • Штамповка;
  • Ковка;
  • Изготовление профиля;
  • Создание изгибов;
  • Запрессовка и выпрессовка подшипников и других деталей;
  • Использование в кулинарных целях, таких, как изготовление сока из овощей и фруктов.

Известно много случаев, когда пресс используется как маслодавилка, а также с помощью оборудования выполняют перепрессовку сайлентблоков. Кроме работы по ремонту, гидропресс может применяться для сгибания металла, склеивать изделия с использованием давления, изготавливать брикеты из отходов разного рода, а также выдавливать масло и другую жидкость. Оборудование для выполнения таких задач, даже с несложной конструкцией, стоит немалых денег, но устройство можно изготовить самостоятельно, используя при этом простые материалы и инструменты.

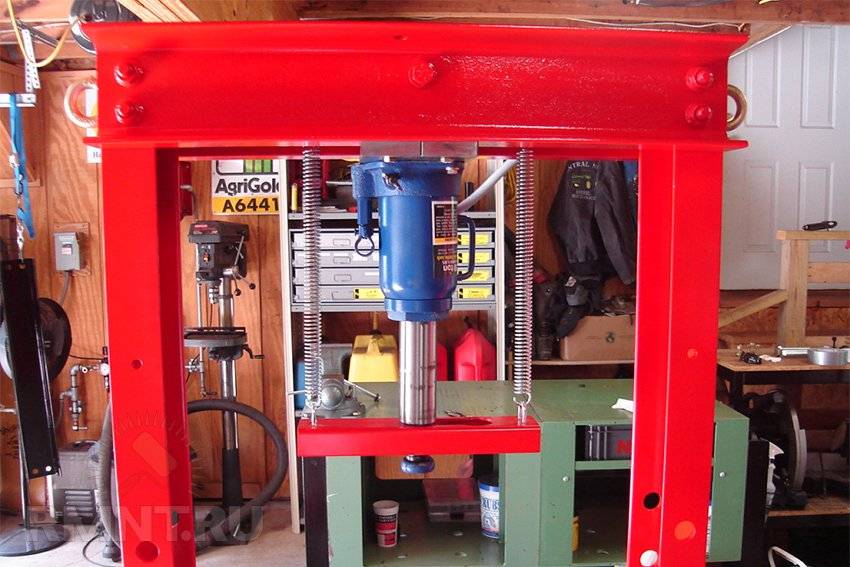

Возвратный механизм

Последняя часть конструкции самодельного пресса — пружинный механизм, который будет складывать домкрат при открытом перепускном клапане. Для этой цели подойдут обычные пружины для доводки дверей, которые можно в неограниченном количестве приобрести в любом хозяйственном магазине.

Задача осложняется при использовании верхней прижимной бабки, значительный собственный вес которой не позволит пружинам сжаться. Как вариант можно увеличить число пружин до четырёх или шести, или использовать более мощные пружины растяжения для ворот.

При отсутствии верхней колодки необходимо закрепить пружины к штоку домкрата. Для этого понадобится шайба, внутреннее отверстие которой больше регулировочного винта штока, но меньше диаметра поршня. Пружина крепится к ней через два небольших отверстия по краям и фиксируется к верхней балке аналогичным образом или на приваренных крючках. Располагать пружину строго вертикально не обязательно, вы можете компенсировать излишек длины наклонным положением.

рмнт.ру

Как собрать гидравлический пресс своими руками?


металл разрезают по размерам

После, из отрезков квадратной профильной трубы сваривают раму, швы на соединениях проваривают снизу и сверху. Сверху, при помощи сварки, закрепляют необходимых размеров металлическую пластину. Также, при помощи сварочного агрегата, делают П-образную конструкцию с четко прямыми углами, ее надежно крепят к основанию и рама готова.

Собирают передвижной рабочий стол. Для чего можно выбрать трубу или швеллер, отрезанный в размер, меньший промежуточного расстояния стоек рамы. К швеллеру приваривают отрезок трубы под шток домкрата. В роли направляющих стола обычно выбирают части полосы длиной, равными ширине рамы. Заведя швеллер между стойками рамы, сбоку устанавливают полосы и скрепляют всю конструкцию гайками и болтами. Съемный регулируемый упор собирается также, но в полосах напротив стоек делают отверстия для крепления на требуемой высоте.

После, в предусмотренных местах, удобным способом крепят пружины. Оттянув передвижной рабочий стол, крепят домкрат – гидравлический пресс, сделанный своими руками готов. Если в нем нет надобности, то домкрат можно легко убрать и использовать по его прямому предназначению.

Необходимые инструменты и материалы

Строительный пылесос Уголок Металлопрофиль Клеи Доска Бумага абразивная наждачная Брусок (строганый или калиброванный) Сварочный инструмент Нож Дрель электрическая Домкрат Ведро Показать все Любой автолюбитель способен сделать разнообразные приспособления для гаража своими руками, используя недорогие материалы и самый простой инструмент. Такие самоделки домашнего мастера превращают автодомик в полноценную мастерскую.

  • 2 Стеллаж – обязателен для гаража!
  • 3 Полезные технические самоделки для гаража – пресс и циклонный пылесос
  • 4 Приспособление для изготовления прочной веревки из пластиковых бутылок

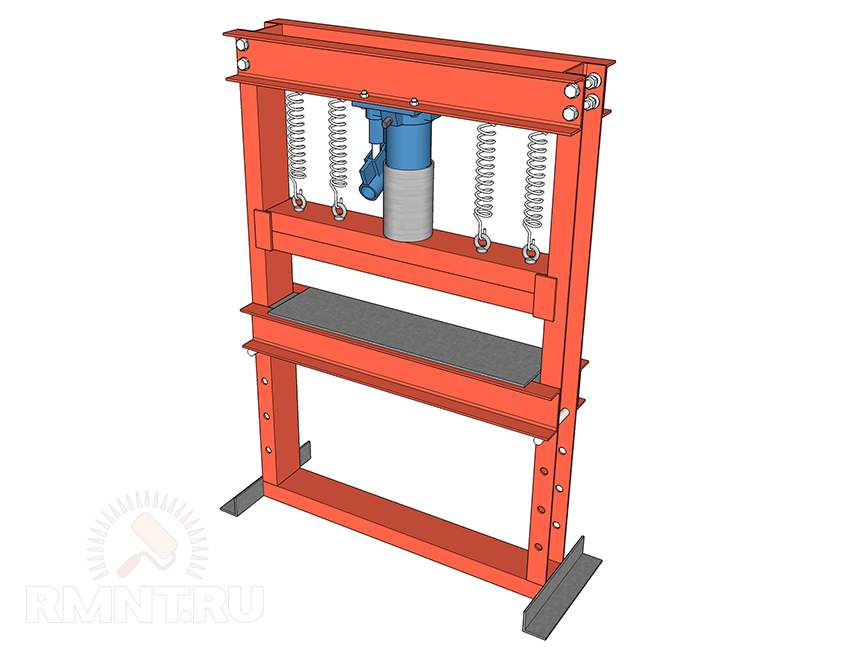

Чертежи и технология сборки гидропресса

Перед изготовлением гидропресса придется заранее разработать схему и определиться с габаритами устройства.

Ее делают прочной, чтобы она не сломалась во время работы домкрата. При изготовлении станины придерживаются специальных прессформ, и поэтому ее основание изготавливают в виде платформы. Ширина станины зависит от элементов, которые будут обрабатывать прессом, а высота — от размеров домкрата.

Когда станина будет сделана, на ее основание устанавливается домкрат. При правильном расположении устройства его верхняя часть будет отвечать за упор обрабатываемых изделий. В верхней части домкрата размещают металлическую раму, на которую устанавливают рабочий стол. Рама для столика должна быть подвижной, чтобы он передвигался в вертикальном положении.

На боковых сторонах станины устанавливаются два гидроцилиндра с оттягивающими пружинками. Их прикрепляют к конструкции, чтобы возвращать домкрат в его начальное положение. Иногда вместо двух пружинок используют всего одну.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

  • Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
  • Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
  • Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
  • Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
  • Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
  • Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

  • резьбовую вилку;
  • болгарку для разрезки металлических изделий;
  • уровень;
  • рулетку;
  • электрическую дрель;
  • слесарную ножовку;
  • электроды со сварочным аппаратом для соединения металлических компонентов.

Классификация отходов

Давайте посмотрим, какие общие веса и меры приняты в обработке отходов:

  • 1 куб пространства состоит из 46 656 куб. дюймов;
  • 1 куб. ярд равен 27 куб. футам;
  • 1 тюк (измеряется в куб. ядрах) = LXWXH (в дюймах), деленный на 46 656;
  • 1 Бэйл (измеряется в кубическом Ft) = LXWXH (в дюймах), деленный на 46 656 X 27;
  • 1 тюк с размерами 36L X 36W X 36H равно 1 кубическому двору.

Потерянные балансовые

Типичная объемная плотность и другие характеристики потоков отходов варьируются от промышленности до отрасли и от местоположения до места в отрасли. Весьма логично, что потоки отходов или мусорные профили с самым высоким содержанием воздуха получают наивысшие преимущества от уплотнения. Поскольку профили мусора могут значительно различаться в пределах одной и той же отрасли (и даже в пределах одного и того же сегмента рынка), сила уплотнения или выгоды, получаемые от Balers, также будет соответственно изменяться.

Нераспределенные или некомпактные

Для сыпучих или безмасляных материалов требуется огромное количество пространства, по сравнению с отвалом. Одним из основных преимуществ пакетирования как можно большего количества отходов рециркуляции (например, громоздкого картона) является то, что материалы удаляются из потока отходов. Даже когда нет программы утилизации, это может значительно снизить требования к перевозке отходов, поскольку даже небольшое количество упакованных в переработку отходов, вероятно, будет бесплатно загружено ресайклером.

https://youtube.com/watch?v=VGO3AclHQIY

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Запрессовка сайлентблока

При разработке агрегата, нужно учесть следующие параметры:

  1. Размеры.
  2. Массу.
  3. Установку манометра.
  4. Рассчитать параметры станины.
  5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Простая модель своими руками

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Как использовать оборудование

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

  1. Вес.
  2. Параметры поршня.
  3. Параметры станины.
  4. Размеры оборудования.

Механическая модель пресса для пластиковых бутылок и разной ветоши

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Гидравлика для переработки опилок

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

  1. Основание.
  2. Стол.
  3. Силовой каркас.
  4. Привод (механический или ручной).

Чертеж простого пресса для топливных брикетов

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Прессованное оборудование для сена

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

  • Предварительно обработанные доски.
  • Уголки .
  • Рейки из металла для прочности.

Простая схема пресса для сена своими руками: чертеж и размеры

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

  • Основа для установки всех узлов.
  • Основная часть крепления к лобовине.
  • Для пресс короба ходовой элемент.
  • Транспортный подборщик.
  • Камера, цилиндрической формы, с прессом и коробкой передач.

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Самая популярная модель на основе гидравлики

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

Малогабаритный пневматический пресс своими руками для гаража

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попаданием в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

Важно! Если у домкрата поврежден корпус или поршень, требуется полная замена механизма, который не подлежит ремонту. После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий

Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов
