Ручка для калитки из профнастила кованая уличная: как сделать для ворот с поворотом

Как врезать замок в калитку из профнастила правильно?

Всем известно, что профнастил являет собой достаточно тонкий слой металла, поэтому замки для него подходят не все. Наиболее оптимальными вариантами являются следующие замки:

Виды замков для калиток

накладные – занимают немного места, очень прочные, но не всегда удобны в эксплуатации;
врезные – имеют более сложный монтаж, иногда с использованием сварки;
электромагнитные – одни из самых популярных, особенно на КПП закрытых предприятий;
электромеханические – имеют наивысшую степень защиты, просты в монтаже, но имеют высокую стоимость;
специализированные замки, адаптированные под полотно профнастила.

Выбирая тот или иной вариант, нужно учитывать все особенности профнастила, его толщину и индивидуальные характеристики.

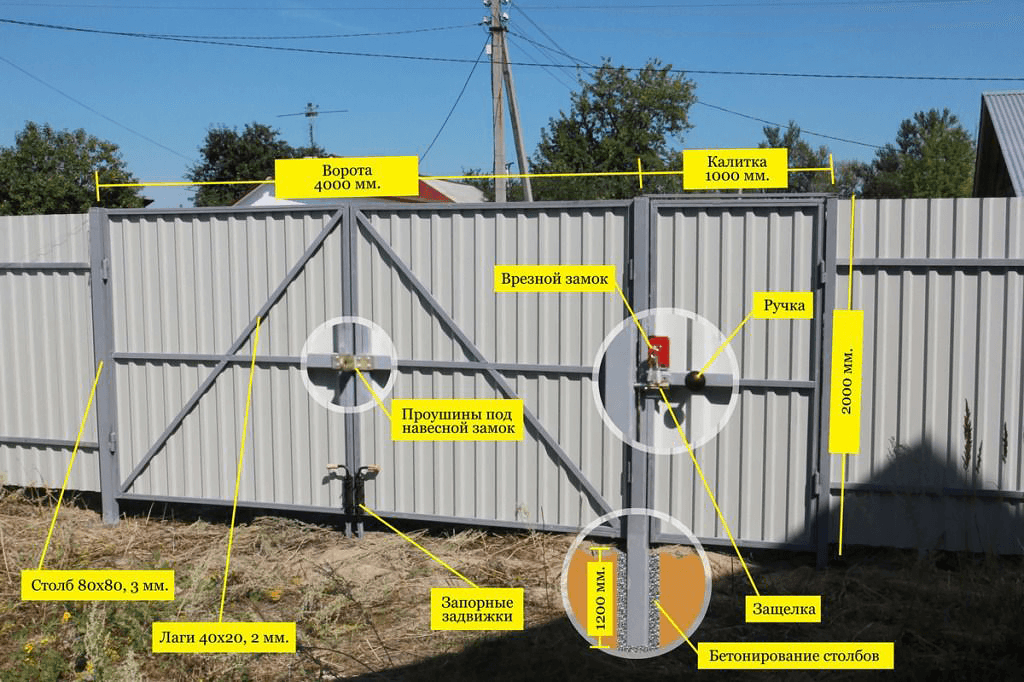

Схема ворот с калиткой из профнастила со врезным замком

Установка замка на калитку из профнастила должна производиться в соответствии со всеми правилами и требованиями. При наличии инструкции ее нужно соблюдать, дабы замок не был испорчен в процессе монтажа.

Кованые ручки – лучший вариант для калитки

Среди всех материалов особое внимание привлекает кованый металл. Такие изделия часто украшают калитки домов, ворота во дворах

Они эстетически привлекательны, изящны, могут использоваться для украшения дверей гостиниц, музеев, кафе. Кованая ручка прекрасно впишется в любой стиль, дополнит его роскошью и колоритом прошлых веков. Именно этот материал как нельзя кстати подчеркнет вкус владельца помещения, его респектабельность. А еще кованые изделия чудесным образом подходят для входных калиток из стекла, пластика, дерева, металла.

Кованая ручка на калитке — это престижно

Вы сможете сделать с кованой ручкой все, что пожелаете. Например, покрасить ее, покрыв новым цветом в тон забора. Это сделает изделие более аккуратным и оригинальным, придаст всему сооружению из профнастила желаемое тематическое настроение. Кстати, именно ковка позволяет целенаправленно «состарить» изделие, имитировать его под серебро или даже золото. Оно отличается отличными показателями жароустойчивости, износостойкости – этим могут похвастаться далеко не все материалы. А еще ручки совершенно не боятся коррозии, поэтому гарантированно прослужат вам долгие годы.

Перед покупкой обязательно учитывайте, из какого материала сделана калитка. Это может быть профнастил, каркас с сеткой, штыки и пр. Уже в зависимости от конструкции и определяется процедура монтажа. Для дополнительной защиты нередко закрепляется замок.

Какие ворота можно сделать из профнастила

По способу открывания такие изделия делятся на следующие виды:

Распашные – это самый популярный вид ворот, створки которых открываются внутрь или наружу. Их легко установить самостоятельно, однако для такой конструкции необходимо достаточно свободного пространства. Распашные ворота можно украсить ковкой по всему периметру.

Откатные ворота из профнастила

Откатные – двери открываются путем отката вбок. Для установки таких ворот необходимы верхние и нижние рельсы, по которым движется полотно. Бывают механические и автоматические. Идеальный вариант для маленьких участков. Такие ворота можно украсить как сверху, так и по всей поверхности коваными узорами.

Подъёмные — открываются, путем поднятия вверх. Они наиболее устойчивы к взлому, имеют привлекательный вид и выглядят очень стильно. Сами ворота нельзя украшать никакими элементами, однако можно установить их на забор или калитку.

Сколько стоят кованые ворота и калитки

Итоговая цена зависит от множества факторов:

Объема и вариантов использования материала;
Сложности изготовления декоративных элементов;
Размеров и сложности механизмов ворот;
Фурнитуры и автоматики;

Не забудьте, что в случае работы автоматики, необходимо будет подключение к электричеству, это тоже дополнительные расходы.

В среднем стоимость готового изделия может достигать 200 или 300 тысяч рублей. Комбинированные образцы стоят значительно дешевле: от 40 000-45 000 рублей. А вы бы хотели установить на своём участке такой элемент? Расскажите о том, какие бы ворота вы установили и почему.

Разметка и земляные работы

Для того, чтобы произвести разметку размещения опорных столбов, необходимо определить месторасположение калитки. При ее отдельной установке столбов будет 3, а при встроенной в полотно створки достаточно 2-х опор.

Если забор вокруг территории участка уже установлен, натяните шнур между его крайними стойками. Положение нити обозначит линию положения забора из профнастила с воротами и калиткой, а так же позволит отметить места установки столбов в соответствии с подготовленным чертежом.

Несущей основой кирпичного столба является профильная труба 60х60 мм.

Для ее вертикальной установки и последующего бетонирования нужно пробурить в земле 2 или 3 отверстия. Диаметр бура 120-140 мм. Выкапывание ям лопатой приведет к увеличению их размера и излишнему расходу бетона. Глубина ямы должна быть не менее 1/3 от высоты устанавливаемой стойки.

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

Изготовление калитки

Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
Завариваем все детали конструкции.

Чертеж: размеры калитки из профнастила

Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
Затем калитку грунтуем и окрашиваем краской.
При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
Привариваем к опорным столбам петли и навешиваем на них калитку.
Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.

Ворота из профнастила с элементами ажурной ковки

Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.

Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.

Инструкция по изготовлению кованой калитки своими руками

Разберем основные этапы самостоятельного создания створки забора с элементами ковки.

Необходимые материалы, инструменты

Перечень инструментов следующий:

Болгарка мощностью 600‒800 Вт. Мощнее брать не стоит, поскольку высокий риск получения неаккуратных срезов.
Сварочный аппарат электродуговой. Защитная маска и набор электродов. Чтобы не испортить внешний вид калитки. Перед началом соединения лучше потренироваться.
Оборудование для холодной ковки (спирального продольного, поперечного скручивания).
Валик, кисти либо пульверизатор с компрессором. Последний вариант дорогостоящий, но очень удобный для грунтования и окраски металлической поверхности.
Рулетка, строительный уровень, угольник.
Тиски, напильник ‒ для подгонки деталей по размеру.
Дрель, шуруповерт.
Молоток.

Остальной набор зависит от того, будет это кованое полотно цельное из металла либо комбинированное с другим сырьем.

Из материалов нужно подготовить:

Петли. Для надежности следует взять гаражные на опорном или шариковом подшипнике.
Профильные трубы сечением 60*60*3 мм (под столбы).
Для рамы калитки подойдет профильная труба квадратного либо прямоугольного сечения 60*60 мм, 40*20, 40*30 мм. Толщина стенок ‒ не менее 2 мм.

Подготовка полотна

В соответствии с предпочтениями хозяев разрабатывается эскиз створки. На каждый декоративный элемент рекомендуется создать отдельный рисунок.

Следующий шаг ‒ сборка каркаса. Формируется из профильных труб сварочным соединением. Для получения нужного размера трубы режутся болгаркой. Варить детали лучше на специальном столе. При его отсутствии ‒ полу.

Когда рама готова нужно переходить к созданию кованых деталей. Выполняется гибка прутков на станке до требуемой формы.

Готовые детали раскладываются внутри рамы на горизонтальной поверхности в том порядке, как будут привариваться.

Все элементы привариваются методом прихваток на малом токе к каркасу. Это оптимальный вариант для тонкого металла, чтобы не испортить вид деталей. Длина сварного шва ‒ не более 1 см. Варить лучше с внутренней стороны, чтобы лицевая оставалась аккуратной.

Фото: привариваем кованые элементы к рамке калитки

Проверяется ровность, симметричность элементов. Производится окончательная сварка.

К готовой калитке крепят петли в количестве 2‒3 штук (в зависимости от веса изделия). Расстояние от нижней части калитки до первой петли ‒ 40 см, от грунта до полотна ‒ 8‒10 см.

Защита металлических элементов от коррозии

Следующий шаг ‒ антикоррозийная обработка конструкции. На болгарку надеваются шлифовальные круги по металлу и проходятся сварочные швы, стыки, углы, устраняются шероховатости. Для очистки допускается задействовать щетку по металлу. Шлифовку удобнее проводить, когда калитка находится в вертикальном положении.

Подготовленную поверхность обрабатывают грунтовкой. Дают сутки высохнуть. После чего можно приступать к покраске.

Статья про подходящие средства и обработку металла, технику нанесения: «Покраска забора из металла».

Способы крепления к столбам забора

Есть 3 варианта:

Створка выступает частью ворот. В ограждении имеется один общий проем, в котором калитка не выделяется.
Как отдельный элемент. У забора один проем под ворота, другой ‒ под дверное полотно.
Входит в комплектацию ворот. Калитку и ворота разделяет опорный столб.

Возможны и другие варианты опор (кирпичные, каменные, бетонные), но процесс установки усложняется.

К металлическим опорам приваривают уголки, к которым на болтах либо сваркой крепят калитку. Петли к столбам прикручивают или приваривают. Таким же способом фиксируется ручка, замок, завесы.

Декорирование

Хоть сама по себе кованая створка и так выглядит эстетично не будет лишним добавить несколько оригинальных украшений.

Хорошим дополнением станет навес, небольшой козырек от дождя. Внимательно стоит отнестись к выбору замка, ручки, чтобы эти детали отлично справлялись не только с защитной функцией, но и вписывались в общую композицию дверного полотна.

Не будет лишним закрепить вверху уличный фонарь, светильник, чтобы вечером вход на усадьбу имел дополнительное освещение.

Из технических устройств на столбах возле калитки удобно закрепить домофон, камеру наблюдения или звонок.

Полезные советы

Не стоит приобретать замки, произведенные в Китае, у них тонкие корпусные стенки и ненадёжный механизм. Покупать надо сертифицированные товары, зарекомендовавших себя, хороших производителей.
При покупке замыкающего механизма необходимо проверить функциональность каждого, входящего с ним в комплект, ключа. Если он с трудом поворачивается, то такой замок на калитку брать не стоит, он прослужит не долго.
Выбирая навесной механизм лучше всего отдать предпочтение изделиям из высоколегированной стали, они более устойчивы к неблагоприятным погодным условиям.
Навесной запирающий элемент закрытого типа считается наиболее устойчивым к взлому в отличии от других представителей данной модели.
Перед монтажом врезного замка не будет лишним пройтись силиконом установочную планку, а ещё обработать каждый саморез крепления, это поможет создать дополнительную герметичность конструкции.
Электронные, электрические замыкающие элементы не работают, если отсутствует напряжение тока в сети.
Замковый механизм после завершения установки, исключение — навесной, должен плотно прилегать к профлисту, это предотвратит попадание в него влаги с внутренней стороны.

Универсального решения вопроса какой замок для калитки из профнастила приобрести нет. Природные и бытовые свойства местности, в которой он будет установлен, а также наличие определенных функциональных свойств определяют предпочтительную модель замыкающего устройства. Несомненно, не стоит брать дешёвые модели из некачественных материалов, но нет смысла тратиться на дорогие электронные аналоги, если их потенциал не будет полностью реализован.

Материалы для изготовления опорных столбов

После выполнения земляных работ можно приступать к установке столбов для навешивания створок ворот и калитки. Их можно изготовить из:

стальных круглых или профильных труб сечением от 150 мм;
асбестоцементных труб диаметром не менее 200 мм;
готовых железобетонных изделий соответствующей формы;
натурального камня;
строительных блоков;
красного глиняного или силикатного кирпича.

Самой надежной, красивой и доступной по стоимости конструкцией для ворот из профнастила своими руками считаются опоры из кирпича. Их кладка усиливается металлической стойкой в виде профильной трубы 60х60 мм и сварной арматурной сеткой.

Установка столбов.

Намечается место для установки столбов, выкапывается яма глубиной 110 см.
Из трубы вырезается конструкция нужной длины (высота наземной части +110 см подземной).

Схема: установка ворот из профнастила

Столбики обезжириваются специальным составом. Затем их нужно протереть ветошью от образовавшегося налета.

Устанавливаем столбы в ямы, засыпаем щебнем и утрамбовываем. А затем заливаем песчано-цементным раствором.
Перед тем как приступить к дальнейшей работе с опорными конструкциями, необходимо дождаться пока высохнет цемент.

По аналогии устанавливаются столбы как для калитки, так и для ворот. Для массивной калитки, высотой более 2 м, лучше сделать кирпичные или бетонные опоры.

Как выбрать ручку для ворот

Для уличных дверей и калиток замок, скоба или ручка – это неотъемлемые составляющие общей композиции. Качественно и правильно подобранные дверные ручки всегда соответствуют общему стилю калитки, ворот или двери. Они добавляют завершающий штрих дизайну всего забора и создают ощущение гармонии. Такие изделия следует подбирать исключительно как дополнение к основному ансамблю.

Прекрасно смотрится кованая ручка на откатных или распашных воротах, которые украшают художественные металлические орнаменты. А для популярных калиток или ворот из профнастила, можно подобрать не только фигурные ручки, но и гладкие, сделанные из нержавейки. Часто ручки для калиток дополняются замками, с которыми они составляют общий, иногда автоматизированный механизм.

Пример оригинальной ручки для распашных ворот

Классификация замков по принципу работы механизма

Запорные устройства отличаются «начинкой» и нюансами работы. Выделяют механические и электрические. Разберем подробнее.

Механические:

Защелка или крючок. Самое простое приспособление для запирания изнутри. Хорошо работает вместе с другими моделями.
Реечный (ригельный). Никому не советую этот пережиток прошлого. Ходит туго, зимой промерзает. Конструкция простейшая, поэтому защитные свойства на нуле. Чтобы вскрыть, даже не потребуется отмычка – хватит отвертки.
Дисковый (финский). Изобретен в 1907 году. Состоит из нескольких дисков, которые вращаются относительно друг друга. Надежность «хромает».
Цилиндровый (штифтовый, английский). Рабочей частью является цилиндр. Внутри – сменная сердцевина с уникальным рисунком выступов. Прост, надежен.
Сувальдный. Это более сложная разновидность предыдущей конструкции. Внутренняя часть представляет собой пакет пластин с фигурными вырезами. При открытии они подталкиваются выступами, расположенными с 3 сторон на бородке ключа.

А еще бывают комбинированные замки. Например, сувальдно-цилиндровый, двухсувальдный или двухцилиндровый.

Электрические замки

Их делят на 2 вида: электромеханические и электромагнитные. Ставят в подъездах, подключают к домофонам. На калитки, которая выходит на улицу, их тоже можно ставить. Но я не хочу. Причины:

Плохо переносят холод, перепады температур.
Перестают работать при перебоях с электричеством.
Чувствительны к перепадам напряжения.
Если изделие в открытом исполнении, при отключении электропитания оно автоматически разблокируется. Если в закрытом – вы останетесь на улице. Для обеспечения бесперебойной работы придется установить блок автономного питания, которого хватит на несколько часов.

Радиоволновые

Главное преимущество – герметичность корпуса, беспроводной механизм, возможность дистанционного открытия. Датчик реагирует на радиосигнал, который включается на брелке. Управлять работой можно из любой точки двора или дома. Недостатков два: зависимость от электропитания и цена.

Электронные

Из считают самыми безопасными. Их применяют в отелях, офисах, гостиницах. Открываются магнитной картой, сканером пальца или сетчатки глаза. Для калитки эти навороты вряд ли нужны. Кроме того, если отключат электричество – пиши пропало.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

несущую платформу;
уловители;
несущие тележки;
накатной ролик;
плату, предотвращающую раскачивание створки в момент движения;
систему автоматики, если ворота решено сделать автоматическими.

Схема откатных воротФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
устанавливаются «банкетки» из арматуры;
готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

трубы отрезаются в размер согласно чертежу;
места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
варится внешний каркас;
приваривается обрешётка, к которой будет крепиться профлист;
крепится отделочный материал.

Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
привариваем уловители, концевой ролик;
контролируем положение накатного ролика. Он должен находить на уловитель;
проверяем геометрию каркаса;
обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Калитка из кованого металла

Воротами и калитками из металла украшают не только заборы для дачи, шикарных усадеб, коттеджей, но и окружающий ландшафт. А металлические элементы ковки создают атмосферу, напоминающую времена расцвета ренессанса. Сделать их своими руками далеко не каждому по плечу. Тут необходимо соблюдать довольно сложную технологию холодной или горячей ковки с использованием специального оборудования. Столбы для будущей калитки должны быть достаточно прочными, поэтому их делают обычно из кирпича.

Оригинальный дизайн ворот и калитки из кованого металла

Самый надёжный вариант – это установить столбики из профильной трубы или другого материала, к которым будут крепиться завесы, и обложить их кирпичной кладкой. Предварительно металл обрабатывают, удаляя зачистным кругом болгарки пятна коррозии. Затем промывают бензином, чтобы удалить следы технических масел.

Глубиной в 1 м в земле выкапывают ямки, вставляют туда металлические столбики и укрепляют утрамбованным щебнем. При этом, используя отвес, постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетонный раствор. Готовые опоры обкладывают кирпичом.

Достаточно эффективны и другие варианты. Например, каждая опора может стоять на отдельной бетонной основе или на ленточном заборном фундаменте, который уложен по периметру участка и продолжается под входными сооружениями. Такая монолитность обеспечивает высокую прочность всей оградительной системы, в том числе ворот и калиточного входа.

Вариант конструкции и схема ворот со встроенной калитки

В таком случае для укладки ленты фундамента своими руками потребуется время, соответствующий строительный материал и неукоснительное выполнение технологии укладки. Тогда по окончании всех этих работ не придётся после зимы переделывать покосившиеся, просевшие распашные створы и калитку. Самая простая калитка из металла – это рамный каркас с приваренной к нему сплошной подложкой без каких-либо дополнительных украшений. Всего лишь её покрывают битумным лаком.

Однако такие металлические конструкции встречаются не так часто и, как правило, для обустройства дачи, а не приусадебного участка городского дома.

Тренд последних лет – это распашные фасадные сооружения с ажурными гнутыми элементами и великолепными деталями горячей ковки. Калитками из кованого металла сегодня никого не удивишь. Их устанавливают, прежде всего, не для обустройства дачи, а для фешенебельного коттеджа или загородной усадьбы.

Вариант оформления встроенной кованой калитки

Они побудили возобновление древнего ремесла и возникновение новых современных технологий, имитирующих элементы ковки. Такие дверцы с декоративной обрешёткой долговечны, обладают очень высоким качеством. Они дорого стоят, но это достаточно надёжное вложение денег, которое пригодится не одному поколению владельцев.

Монтаж таких калиток успешно осуществляют своими руками посредством сварки или с использованием креплений на болтах. Первоначально сваривают рамный каркас, который должен быть на 2–3 см уже входного проёма. Затем, уложив его на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.

В соответствии с заранее продуманным рисунком калитки в пределах рамы раскладывают литые украшения.Пока они не закреплены, их можно перекладывать в поиске самого привлекательного варианта. Найдя его, элементы декора закрепляют, а сварочные швы обрабатывают зачистным кругом болгарки. Замок, защёлку или засов можно прикрепить к дверце, когда она уже будет подвешена к несущей опоре конструкции. После зачистки её покрывают грунтовкой и краской.

Есть ещё двустворчатые распашные калитки, которые содержат лучшие качества различных материалов. Например, стальной уголок используют, чтобы укрепить каркас, а раму дополняют коваными декоративными элементами. Если хозяин желает, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Дизайнерских вариантов очень много для выражения вкусов и привязанностей владельца.
