Схема ворот: 135 оригинальных, типовых фото-проектов распашных, секционных для гаража и откатных ворот (эскизы + чертежи)

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

  • Рулетка.
  • Уровень строительный.
  • Металлический метр.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

  • Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
  • Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
  • При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:
  1. ширина – от 250 до 550 сантиметров;
  2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Чертеж калитки

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

  • Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
  • Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:
  1. для осевого привода – от 35 до 45 сантиметров;
  2. для цепного редуктора – от 24 до 36 сантиметров.

Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

  • B — ширина в свету;
  • H — высота в свету;
  • b1 — левый заплечик;
  • b2 — правый заплечик;
  • h – притолока.

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

https://youtube.com/watch?v=5WEpOnTbuao

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

  1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
  2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
  3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
  4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Простой накладной замок на ворота

Инструкция по изготовлению замка состоит в следующем:

  • Изготавливается основа замка из металлической пластины.
  • Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
  • Выполняется гибка накладок в тисках по эскизам.
  • Делается задвижка.
  • Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
  • Накладки привариваются к краям основания.
  • Сверлятся отверстия для крепления замка к двери.
  • Трубка аккуратно приваривается перпендикулярно к основе.
  • В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

Установка раздвижных ворот

Вначале потребуется нарисовать эскиз и составить схему или чертеж с размерами будущей конструкции. Также нужно рассчитать материалы.

Схема для изготовления

От расчета материалов конструкции зависит следующее:

  • сколько будет весить откатная конструкция;
  • процесс монтажа;
  • выбор комплектующих;
  • длина и вес противовеса;
  • парусность откатной панели.

Заливка фундамента под откатную створку

Фундамент требуется под закладную, куда фиксируются ведущие ролики. Для этого лучше всего организовать железобетонное основание. Причем основание делается по-разному:

  1. Один фундамент – заливается под закладную.
  2. Общий фундамент – под закладную и под несущие опоры.

Чертеж с размерами каркаса

Последний вариант считается лучше. При этом связываются две несущие опоры, которые будут постоянно расположены параллельно относительно друг друга, смещаясь в одной связке.

Несущие опоры откатной конструкции

Они крепятся до заливки основания. В случае с раздвижными системами они несут только ветровую нагрузку. Для раздвижных систем достаточно установить профтрубу сечением 80х80 мм.

Ширина и высота

Сборка каркаса по размерам

Каркас откатной конструкции лучше сделать металлическим. Рама собирается из профтруб по чертежу или схеме с размерами. В качестве силовой рамы устанавливаются профтрубы большего сечения, 55х55 мм, поперечные планки делаются из профтруб 35х35 мм.

Загородный дом

К каркасу необходимо закрепить зубчатую планку соответствующего размера, которая стандартно должна идти в комплекте. Нужно проверить данный факт при покупке, чтобы затем можно было поставить автоматическую систему. Иначе после рейку будет неудобно крепить к низу створки.

Размер зубчатой планки делается больше одного метра проема. Этот метр требуется для противовеса, чтобы все время быть в связке с вращающимся валом привода.

Если требуется монтаж калитки, то она делается с той стороны створки, которая ближе к несущим роликам. Если делать входную дверь на дальнем конце створки, то так нарушается баланс развесовки.

Около дома

Откатные ворота стоят относительно недорого, причем по своей практичности и простой схеме конструкции могут дать фору распашным въездным воротам или подъемным воротам в гараже. При соблюдении технологии монтажа эти конструкции практически не деформируются и не заклинивают.

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

  1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
  2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
  3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
  4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
  5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Установка опор

Рассмотрим более подробно процесс установки опор. Так как на данном этапе именно они занимают главнейший этап производства. Их параметры гарантируют надежность и устойчивость конструкции, которая к тому же прослужит долговечным образом.

Динамическая направленность на нагрузку труб также требует определенной глубины установки конструкции. Для их установки применяются следующие инструменты и материалы:

  • Кирпичный камень;
  • Деревянный материал;
  • Стальной лист;
  • Трубы, не превышающие диаметр 20х30 мм;

Процесс установки следующий:

  1. Готовятся столбы: из трубы-стойки необходимой длины.
  2. Создается яма, диаметр которой в два раза больше диаметра будущей опоры, а глубина достигает уровня промерзания почвы. Необходимо знать: вдруг в установленном месте установки объекта почва будет подвержена промерзанию, в таком случае установка котлована будет не более2 метров.
  3. На дно котлована насыпается подушка из песка и гравия. Его высота должна быть 20 см.
  4. В яме устанавливаются столбы, к которым предварительно приваривается стальной прямоугольный лист размером 30х30 см.
  5. Стойки покрыты облицовочным материалом, который предотвратит попадание атмосферных осадков. Для этого можно использовать: кирпич, дерево или камень.
  6. Земля вокруг будущих опор заливается водой и уплотняется. Это предотвращает растрескивание бетона после заливки.
  7. После этого их заливают смесью песка и цемента, в результате чего фиксируют столбы.
  8. Кроме того, как минимум в течение недели бетон имеет возможность хорошо схватиться.

Особенности установки откатных ворот

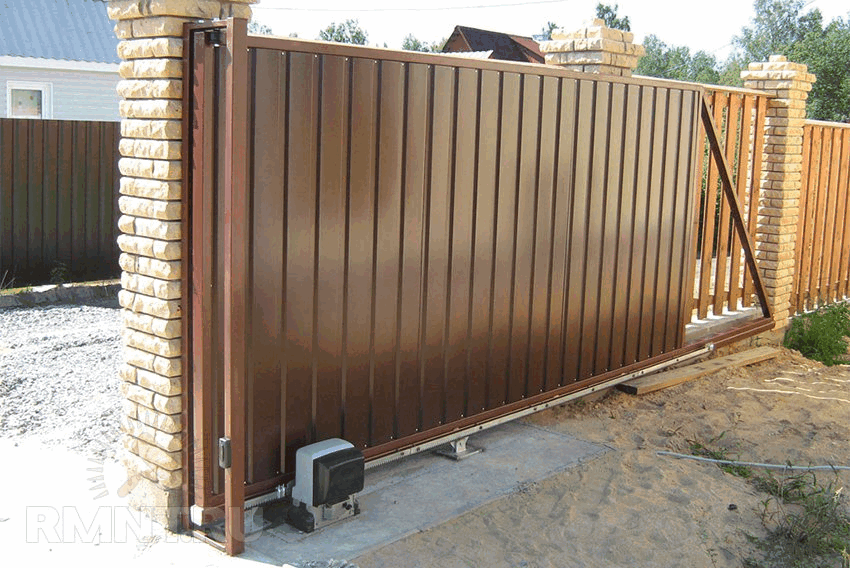

Фото откатной конструкции для дома.

Откатные ворота наиболее распространены на территориях, не подверженных обильным снегопадам и сильному снижению температуры воздуха в зимнее время. Их конструкция выполняется таким образом, что створка при открытии и закрытии движется по швеллеру, вмонтированному в бетонный фундамент.

Как и в случае с распашными, начинать возведение откатных ворот следует с разработки эскиза и составления чертежа конструкции с указанием всех размеров. Ширина проема в этом случае обычно составляет не более 4-х метров, а высота должна быть равной основному ограждению.

Кроме того, необходимо заранее подготовить комплектующие, материалы и инструменты для работы. Самыми оптимальными полотнами для этого считаются профили из металла и листы профнастила, однако, некоторые владельцы приусадебных участков используют в качестве обшивки конструкции деревянный брус или кованые чугунные элементы.

Закладка фундамента

Под установку откатной конструкции, необходимо вырыть траншею согласно ранее обозначенным в чертеже размерам. Копается она с той стороны ворот, куда приходится основная нагрузка, то есть, где будет фиксироваться створка.

Далее дно траншеи покрывается слоями щебня и песка, которые необходимо утрамбовать. После чего в нее устанавливается опалубок, поверх которого укладывается гидроизоляционный материал и каркас из армирующих стальных прутьев.

Затем траншея заливается бетонирующей смесью, и в нее кладется швеллер полками вниз до их полного погружения. Продолжать процесс установки ворот можно будет лишь через несколько недель после закладки фундамента, дождавшись полного высыхания цемента.

Опорами в откатных воротах, как правило, служат кирпичные или бетонные столбы, которые устанавливаются по обычной схеме после затвердевания фундамента.

Соединение рамной конструкции и крепление обшивки

Каркас откатных ворот чаще всего делается из профильной трубы с сечением 60х40 или 60х30 мм. Для установки перемычек потребуются стальные прутья с меньшим сечением. Весь материал следует заранее обработать растворителем, разрезать с помощью болгарки на заготовки необходимого размера и покрасить.

Части профтрубы с большим сечением свариваются между собой по периметру, образовывая рамную конструкцию. После чего устанавливаются на внутреннюю ее часть перемычки посередине и по диагонали, а к нижней части приварить несущую балку.

Монтаж обшивки можно выполнить сразу, до того как рама будет закреплена на столбы. Для этого профнастил разрезается на листы и закрепляется на каркасе саморезами или специальными заклепками таким образом, чтобы второй и последующие листы шли немного внахлест предыдущему.

При этом, расстояние между местами крепления не должно быть слишком большим, приблизительно на 1 м2 полотна выходит по 6 фиксаторов.

Установка ворот

Для установки готовой конструкции сначала потребуется выполнить сборку откатного механизма. Для этого каретки насаживаются на монтажную пластину и по отмеченному расстоянию привариваются к швеллеру. На них  и на створку с помощью болтов и сварки устанавливаются ролики и уловители, работу которых необходимо сразу проверить.

Чтобы изготовить въездные ворота с автоматическим управлением, следует заранее выбрать подходящий комплект автоматики, учитывая размер и вес всей конструкции. Лучше всего ее монтаж выполнять не самому, а доверить установку специалистам.

Как бы сложна ни казалась на первый взгляд установка металлических или деревянных ворот различных конструкций, выполнить все работы для этого своими руками все же можно. При этом, сделанное самостоятельно ограждение не только позволит сэкономить на привлечении специалистов, но и принесет бесценный опыт, который может пригодиться в дальнейшем, а также доставит удовольствие от самого процесса.

Отличия распашных ворот от откатных

Когда планируется установка металлических ворот, часто идет выбор между распашной и откатной конструкцией как наиболее распространенными и простыми в монтаже. Второй вариант отличается тем, что состоит не из пары створок, а из цельного полотна, которое движется вдоль ограждения в правую или левую сторону. Монтируется оно с внутренней стороны двора. Ворота устроены так, что полотно при движении не соприкасается с почвой. Длинное отверстие на балке препятствует задержке влаги и снеговых масс.

Если распашная конструкция обычно в той или иной степени сужает проем, то использование откатной не дает такого эффекта. Домовладельцу не обязательно регулярно убирать снег зимой. Но монтировать откатные ворота сложнее.

Как сделать ворота-гармошку своими руками

Первым делом изготавливают каркас из профильной трубы

Иногда домовладельцы предпочитают монтировать готовые конструкции. Однако установка откатных и других складывающихся ворот легко может быть реализована своими силами.

Подготовительные работы

Прежде чем начать закупать сырье для конструкции, нужно подготовить ее эскиз. Число секций и их размеры зависят от ширины проема. Все элементы должны иметь одинаковые габариты. На чертеже указывают размеры стоек, панелей, просветов между ними, точки установки крепежных деталей.

При подготовке проекта учитываются также характеристики окружающего пространства – рельеф земной поверхности и ширина подходящей к ограждению проезжей части. Размеры ворот обычно соответствуют высоте забора или немного (максимум на 0,5 м) превосходят ее

Перед тем как делать чертеж, важно определить ширину въездной зоны для автомобиля. Имеет значение и радиус его поворота

Чем меньше расстояние между проезжей частью и въездной зоной, тем шире будет конструкция. Если дистанция достаточно велика, ширина может составлять 3-4 м для легкового автомобиля. Для грузовика она будет больше. Если въездная область невелика, ширина определяется практическим методом. Для этого нужно попробовать несколько раз въехать на участок, а затем выехать. В областях, где линия ворот пересекается с колеей, добавляются 0,2-0,3 м.

Материалы и инструменты

Для соединения труб понадобится сварочный аппарат

Чтобы сделать ворота-гармошку своими руками, нужно подготовить две швеллерные балки из металла, имеющие форму буквы П. Также потребуются ролики, снабженные подшипниками: они помогают створкам двигаться по направляющей.

Для работ потребуется следующий инструментарий:

  • строительная рулетка и уровень для измерений и проверки ровности;
  • сварочный аппарат на 220 В;
  • шуруповерт для установки крепежей;
  • болгарка для нарезки элементов и зачистки сварочных швов;
  • электродрель.

Установка опор

Для тяжелых ворот нужны мощные опоры для предотвращения перекоса

При первичной установке ворот требуется укрепление проема с помощью швеллеров. Последние должны занимать лишь ту область проема, где не планируется располагать ролики. К низу нужно приварить металлическую лапу. Швеллеры фиксируются посредством анкеров.

Чтобы установить опору, нужно измерить высоту проема и отнять из нее толщину направляющей. Это значение отмечают на опорных швеллерных элементах и подрезают их болгаркой. К низовым областям приваривают уголки из металла. Сами швеллеры нужно установить по бокам и внизу проема. Для этого также используется сварочный аппарат. Затем монтируются поперечные балки. Внизу их сваривают с уголками швеллеров, а с верхом проема соединяют посредством анкеров. Уголок, куда предполагается монтировать ролики, прикрепляют к верхней балке над конструкцией.

Сборка каркаса

Элементы, составляющие полотно, должны иметь одинаковые габариты. Нарезав трубки нужных размеров, их помещают на ровную плоскость и сваривают раму. Чтобы она была крепче, рекомендуется использовать диагональные и горизонтальные перемычки.

Монтаж навеса

Для этой процедуры нужны петли на подшипниках. Их закупают из расчета по паре на каждую секцию. Фиксировать их надо так, чтобы полотно складывалось, как гармошка.

Крепление роликов и направляющих

Роликовый механизм для складывающихся ворот

Направляющая вваривается в горизонтальную балку, помещаемую на столбы. Для установки ролика приваривается пластинка, к которой крепится штырь (перед этим он должен быть закален). Свободный конец выгибается под прямым углом и вставляется в ролик. Для фиксации применяют гайки.

Обшивка конструкции

Листовой материал для обшивки может крепиться саморезами, клепками или сварочным аппаратом. Щели между панелями перекрывают брезентом

Важно также учесть, где будет располагаться замок (он может быть подвесным или врезным)

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

  1. Преимущества:
  • относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
  • простота монтажа;
  • длительный срок эксплуатации установленной конструкции;
  • монтаж можно осуществить своими силами;
  • монтаж можно выполнять с собственными дизайнерскими доработками;
  • если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
  • вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.
  1. Недостатки:
  • для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
  • бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
  • потребуется весьма большое пространство для монтажа такой преграды;
  • небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
  • при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
