Как правильно сделать смотровую яму в гараже для легкового автомобиля своими руками, устройство и размеры

Разметка и постройка смотровой ямы

  1. Если в месте постройки ямы уже есть пол, разметить местоположение последней будет просто, но труднее обустроить. При разметке следите, чтобы расстояние от стены до ямы было не меньше 1000 мм.
  2. Если пол уже построен, удалите покрытие.
  3. В любом случае придется копать вручную. Лучше всего иметь под рукой 3-4 помощника, потому что земли, которую придется выкапывать – больше 10 кубометров. Не забывайте, что разрыхленная земля занимает на 2530% больше пространства, чем утрамбованная.
  4. В процессе выкапывания ямы, если вы найдете глинистые породы, оставьте отсып неподалеку. Порода может понадобиться для заполнения пазух вокруг ямы.
  5. Обустройство ямы, вентиляцию и гидроизоляцию лучше продумывать со специалистом в этом вопросе, т.к. он подберет оптимальную конструкцию, размеры и подскажет, как улучшить постройку.

Вот и все на сегодня. Надеемся, статья была полезной для вас. Подписывайтесь на наш блог и соцсети, рекомендуйте нас друзьям и знакомым, и до новых встреч здесь!

Что собой представляет смотровая яма?

Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована

При дальнейших работах важно не повредить мембрану

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Габариты при обслуживании грузовых автомобилей

Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.

Отделка смотровой ямы изнутри

Если в канаве ремонтник проводит немного времени, качество и особенности внутренней отделки не принципиальны. Однако для удобства и эстетичного вида все же рекомендуется использовать отделочные материалы.

Одним из самых популярных способов является штукатурка. При этом желательно добавлять в раствор присадки с антибактериальным эффектом – чтобы предотвратить развитие плесени и грибка – а также выполнять окрашивание стенок.

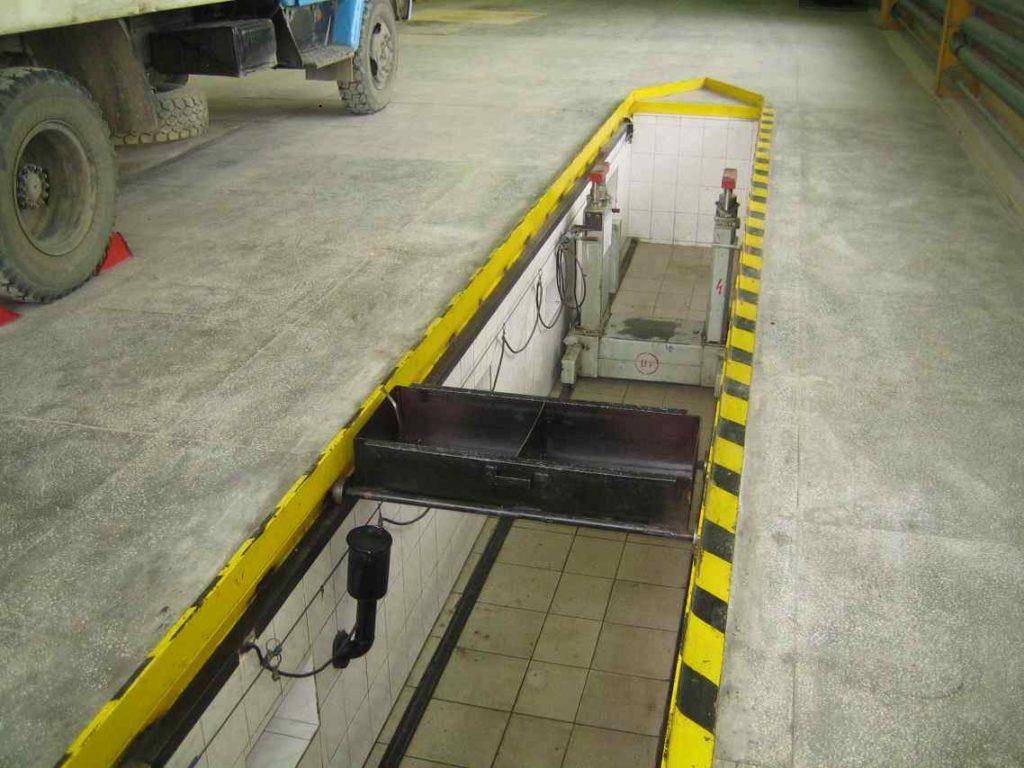

Очень удобна отделка внутри с помощью керамической плитки

Ее легко очищать от любых загрязнений, сложнее пораниться о неровные стенки при неосторожном движении

Обратите внимание: контрастная отделка периметра смотровой ямы, а часто и подсветка – не прихоть и не дань эстетике! Это элементарная мера предосторожности. Так легче заметить края ямы и меньше риск провалиться в нее.

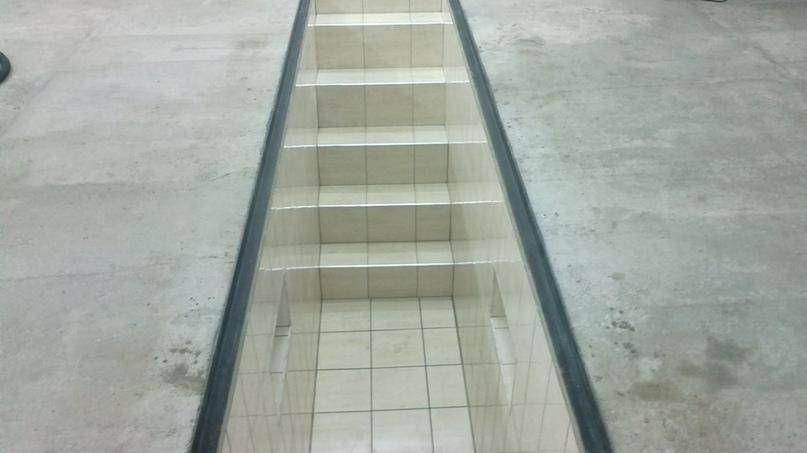

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени.

Если такой возможности нет, стоит предпочесть нескользящую плитку.

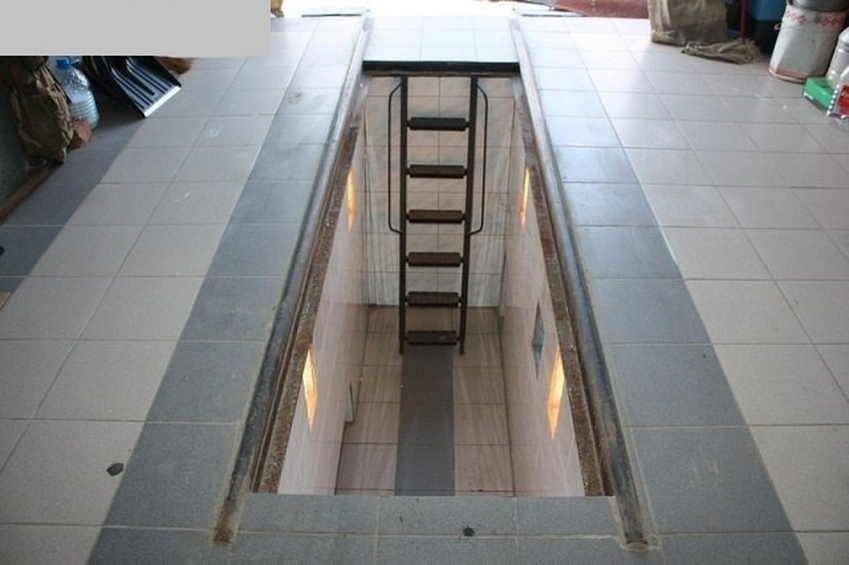

Расположенные вертикально или с малым наклоном металлические/деревянные лестницы необходимо снабжать перилами хотя бы в верхней части.

Вместо деревянных щитов удобно применять решетчатые накладки на смотровой люк.

Шаг третий: гидроизоляция и утепление

Описанная выше процедура подготовки котлована применима, когда гараж находится в местности с достаточно сухим грунтом. Если почва влажная, то существует риск подтопления и постоянной сырости внутри ямы. В такой ситуации нужны дополнительные меры гидроизоляции дна сооружения.

Чаще всего используются:

  • Материалы, основу которых составляет битум (долговечны, недороги, просты в укладке);
  • Полимерные мембраны (прочны, долговечны, хорошо совместимы с другими материалами);
  • Проникающая гидроизоляция (высокая степень защиты от влаги, устойчива к колебаниям температуры);
  • Жидкая резина (очень высокая степень защиты, но обрабатываемая поверхность не должна иметь повреждений).

Для дополнительной защиты от влаги бетонный раствор готовят с использованием специальных добавок.

Чтобы не замёрзнуть, ремонтируя автомобиль зимой, смотровую яму лучше утеплить. Так можно дополнительно сэкономить на электроэнергии, расходуемой на отопление гаража. Утепление должно быть предусмотрено еще на этапе определения габаритов котлована. Среди современных утеплителей лучшим считается пенополистирол. Он обладает следующими свойствами:

  • Не гниёт;
  • Не горит;
  • Не пропускает влагу;
  • Хорошо крепится к бетонным поверхностям с помощью клея;
  • Дёшево стоит;
  • Безопасен для здоровья.

Для стен обычно рекомендуют использовать пенополистирол марки ПСБ-С-25, для пола — ПСБ-С-35. Материал укладывают слоем толщиной 50 мм. Для фиксации используют клей на цементной основе или крепление на «парашюты».

Гидроизоляция смотровой ямы сухими смесями: особенности действия материала

Проникающую гидроизоляцию смотровой ямы осуществляют с использованием специальных сухих смесей.Их разводят в воде в небольшом количестве и наносят за короткое время на увлажненную бетонную поверхность. Состав смесей проникает в поры бетона, используя его капилляры и микротрещины, и создает в них нерастворимые кристаллы. Чем влажнее бетон, тем быстрее смеси вступят в реакцию с ним и кристаллизуются в его структуре.

Уже через несколько часов оставшийся на бетоне защитный слой гидроизоляции теряет свою актуальностьи может быть заглажен, либо удален. Такая гидроизоляция достаточно проста, надежна и экономична. При кристаллизации внутри материала, она выдавливает из него воду и не дает проникнуть ей внутрь вновь.

Применять такие же смеси можно при гидроизоляции смотровой ямы гаража, овощной ямы и остальных помещений, находящихся ниже уровня грунта, а также для гидроизоляции ленточного фундамента, бетонных бассейнов, дачных прудов и других подобных сооружений.

Используя проникающие смеси для гидроизоляции ямы, гаража, бассейна, погреба и иных построек, можно значительно сэкономить на трудозатратах и материалах, а обработанные конструкции верно прослужат не один десяток лет.Смеси не токсичны и не представляют опасности при попадании в пищу и питьевую воду, поэтому вполне могут использоваться и при строительстве колодцев и дачных водопроводов.

В нашей стране уже стало традицией чинить свою машину не в автосервисе, а в своем гараже. Отчасти это правильно, ведь зачем переплачивать за ремонт, который вполне возможно выполнить дома. Плюс ко всему, такое «ковыряние» в машине позволяет получить новый опыт, что особенно полезно в случае молодых водителей.

Подавляющее большинство работ, которые нужно сделать в ходе мелкого и среднего ремонта, можно сделать своими руками, не отгоняя автомобиль на СТО и выкладывая круглую сумму за простую диагностику. Часто в автомобиле случаются такое поломки, которые требуют залезть под машину. Вот в этом случае смотровая яма будет просто незаменима.

Стены смотровой ямы из бетона

Менее трудоемким вариантом считается создание своими руками стен смотровой ямы в гараже из кирпича, но выгоднее все-таки для стен отдать предпочтение монолитному железобетону.

По затратам на материалы, в частности, когда бетон изготавливается самостоятельно, второй вариант получается даже дешевле. Конечно, в этом случае увеличивается трудоемкость, но конструкция будет намного надежнее и прочнее, так как установка и крепление закладных деталей получается более качественно.

Перед заливкой стен бетонной смесью создается опалубка, материалом которой могут служить листы строительной влагостойкой фанеры ОСП толщиной 16 мм, так как они не деформируются и не дают просачиваться бетонному раствору.

Деревянная конструкция опалубки крепится распорками, плиты скрепляются посредством саморезов и досок, а зазоры между ними создаются как можно меньше

Размер стен смотровой ямы в гараже из железобетона обычно составляет не менее 15 см, что принимается во внимание при размещении опалубки

При монтаже опалубки сначала устанавливается наружная ее часть и сразу же предусматриваются места для расположения ниш и канала вентиляции, а в последнем ярусе устанавливаются под углом обрезки пластиковых канализационных труб для последующего монтажа светильников.

Если стенки котлована относительно ровные, то можно использовать вариант односторонней опалубки, в которой роль внешней стены принадлежит гидро изоляционному материалу.

Внутри опалубки, как и при заливке пола, устанавливается арматурный каркас на расстоянии не менее 3 см от внутренней плоскости стены, который монтируется не сразу, а ярусами, чтобы не создавать дополнительных проблем при укладке бетонного раствора слоями по 15-20 см с обязательным уплотнением.

После монтажа опалубки смотровой ямы из поля зрения не упускается подготовка для заливки бетоном пола гаража, чтобы создать единый монолит стен смотровой ямы со стяжкой пола бокса. На этой стадии не лишним предусмотреть закладку металлического гофрированного рукава с кабелем для подведения освещения.

Бетонную смесь для стен готовится из 360 кг цемента, 670 кг песка и 0,68 кубометра щебня фракции 20 мм, в которую добавляется 210 л воды или используется бетон марки М250. Заливку бетонным составом стен конструкции желательно осуществить за один раз, после чего через пару-тройку дней, когда бетон застынет, снимается опалубка.

Обратная засыпка стен сооружения грунтом выполняется неделю спустя после их заливки посредством жирной глины или суглинком слоями по 15-20 см, которые тщательно трамбуются.

Иногда такая операция отводится песку со щебнем, проливаемых водой, но такой вариант существенно дороже и для легкового автомобиля далеко не всегда оправдывается.

Технология обустройства в 13 шагах

Шаг 1. Наносим разметку на пол. Делается это обычным мелом — выбираем место аккурат посередине помещения.

Шаг 2. Раздолбите бетон и срежьте всю арматуру по периметру.

Шаг 3. Удалите из проема грунт. Можно воспользоваться для этого лопатами.

Шаг 4. Выровняйте дно образованного котлована лопатами, аналогично — и со стенками.

Шаг 5. Оформите вентиляцию — без нее можно обойтись, но с ней воздух в смотровой яме и в гараже в целом будет заметно чище и приятнее. О вентиляция в гараже в целом — читайте здесь.

Это делается с помощью пластиковой трубы с диаметром не менее 10 см. Для этого нужно выкопать горизонтальную траншею и вывести ее через стену. Уже в траншее размещайте трубу таким образом, чтобы нижний ее конец находился у самого дна.

Шаг 6. Засыпьте в яму песок с расчетом на слой толщиной до 20 см. Поливая водой, утрамбуйте до нужной формы, а затем поверх уложите 10-сантиметровый слой щебня. Лучше использовать щебень с мелкими и средними фракциями.

Шаг 7. Выберите нужный гидроизолятор и зафиксируйте его на стенках и полу смотровой ямы.  Идеально подходит материал рулонного типа: дешевле всего — рубероид, если бюджет посолиднее, то можно воспользоваться гидроизолирующей мембраной или пленкой.

Обратите внимание: полосы гидроизолятора укладываются нахлестом до 10 см, а после стыки закрепляются мастикой на основе битума либо специальными лентами. Также следует вывести гидроизолятор наружу и прижать концы каким-нибудь грузом при монтаже, чтобы избежать смещения

Шаг 8. Выполняйте заливку дна стяжкой. Ориентировочная толщина слоя — 5-7 см.

Шаг 9. Стенки выполняются из блоков либо кирпичей.

В случае, если решили работать с блоками/кирпичами, то укладку ведите со смещением на половину. Отлично подходит для фиксации кладочный раствор из цемента и песка.

Есть и второй вариант — создание монолитной конструкции из бетона. Для этого необходимо из досок либо фанеры (см. материалы) подготовить опалубку. Она может быть одно и двухслойной. Обычно двухслойную оформляют в тех случаях, когда приходится иметь дело с непрочным песчаным грунтом.

Усилит конструкцию армирующий каркас, размещенный аккурат посередине. Части каркаса можно скрепляются между собой арматурным прутом.

Шаг 10. Заливаем бетон. Используйте весь его массив, лучше всего заливку производить в течение дня через каждые 4 часа.

Шаг 11. Через неделю снимайте опалубку, но пользоваться ямой еще нельзя — она окончательно затвердеет только примерно через 30 дней.

Шаг 12. Займитесь финишной отделкой.  Можно:

  • покрасить;
  • облицевать керамической плиткой;
  • оштукатурить.

Шаг 13. Последний штрих — создание ограничительной конструкции по периметру. Для этого можно использовать уголок из стали. Однако зачастую этот этап многими владельцами гаражей благополучно пропускается. Но если вы хотите сделать все эстетично и красиво, то действуйте!

Обустраиваем смотровую яму

Важно провести достаточно объемную дополнительную работу, чтобы полностью обустроить смотровую яму в гараже

Ниши

Они пригодятся для осветительных приборов и инструментов. Предусмотреть их нужно в процессе кладки кирпичных стен. Оптимальные размеры для стандартной ниши следующие: глубина в 12 см, высота в 25-30 см, а длина примерно 50-75 см.

Сбор воды

Приямок – очень полезная вещь в смотровой яме. Ведь даже при безупречной гидроизоляции вам понадобится как-то избавляться от влаги, которая может заноситься на колесах, капать с автомобиля. Оптимальный вариант – сделать сборник жидкости на дне смотровой ямы. Для этого к одному углу делается минимальный уклон. Там выкапывается небольшое углубление. Оно тоже цементируется, чтобы края не обваливались. Поскольку можно случайно наступить туда, приямок накрывается прочной решеткой.

Вентиляция

Желательно сделать принудительную или естественную вентиляцию в смотровой яме. Используйте металлические трубы, небольшой вентилятор. Вентилирование поможет быстро устранять из ямы все вредные испарения, а также предотвращать образование конденсата. И находится в таком пространстве гораздо комфортнее, безопаснее.

Укрепление краев ямы

Края ямы должны быть хорошо укреплены. Обязательно этим займитесь, чтобы яма не осыпалась, выдерживала давление колес автомобиля. Вам понадобится металлический уголок № 45-50. Из него сваривается обрамляющая рамка по всему периметру смотровой ямы. Чтобы рамка была надежно зафиксирована, к внешним боковым сторонам надо приварить анкерные выпуски с диаметром 6-10 мм. Они должны располагаться через каждые 25 см. Когда пол гаража дополнительно бетонируется, они входят в бетонную основу.

Закрываем яму

Чтобы оградить яму от всех внешних воздействий, ее желательно закрывать на те периоды, когда не используется. Стоит учесть этот момент уже на этапе сваривания уголков для рамки. Сварите их так, чтобы доски удобно вставлялись в нее по узкой стороне.

Ограничители для колес

Продумайте момент заезда автомобиля в зону над смотровой ямой. Чтобы колеса даже случайно в нее не попали, необходимо специально установить для них ограничители. Для этого берите металлический профиль: уголок, швеллер или трубы. Металлическое обрамление должно возвышаться над полом, ограждая яму от заезда машины.

Утепление

Хорошее решение – утеплить смотровую яму. Для этого подойдут листы пенополистирола, которые можно просто наклеить на стены из кирпича.

Освещение

Позаботьтесь и об освещении пространства ямы. В заранее подготовленные ниши установите лампы, проведите в пластиковых каналах кабели. Освещение обеспечит комфортную работу в любое время.

Пошаговая инструкция с фото от гаражника

Инструкция с фото по шагам позволяет получить наглядное представление о процессе работы по строительству смотровой ямы из кирпича своими руками.

  1. Вся разметка перенесена на пол. Идет копка котлована.
  1. Сначала было просто работать: шла копка песка.
  2. Потом пошла глина, поэтому стало труднее копать.
  3. Сделал коробку гидроизоляции из изопласта. Временно уложил доски для фиксации.
  4. Уложил армирующую сетку.
  5. Начал класть кирпичные стенки.
  6. Сделал ниши по бокам.
  7. Углубления разных размеров: для инструментов, для светильников.
  8. Ниши тоже оформил металлическими рамками.
  9. Ниша для лампы маленькая.
  10. Взял часть бетона, по две части цемента и щебенки. Сделал бетонную заливку.
  11. Бетоном залил аккуратно: внутри пол, снаружи, вокруг ямы, чтобы укрепить дополнительно.
  12. Тщательно оштукатурил стены.
  13. Сделал в кармане розетку для переносной лампы.
  14. Провел кабель.
  15. В нишу вставил лампу.
  16. Вот так выглядит готовая яма с освещением.

В заключении

Несколько слов об «охране труда», точнее, охране вашего здоровья, от этого самого труда.

Выполняя земляные работы в неустойчивых грунтах, обязательно устраивайте крепление стенок котлована, (обеспечить их уклон по линии естественного откоса задача заведомо более трудоёмкая). То, что грунты неустойчивы и склонны к обрушению, будет видно уже в начале земляных работ.

Крепление выполняем, накладывая на стены доски и раскрепляя их распорками. Это желательно сделать, когда глубина котлована достигнет метра или немногим больше.

Впрочем, если грунт неустойчив, то есть вероятность, что без укрепления стен дальнейшая работа станет крайне затруднительной, а то и вообще остановится.

Выполняя работы, не пренебрегайте средствами индивидуальной защиты (брезентовые рукавицы, прочные рабочие ботинки). Работая перфоратором, отбойным молотком, «болгаркой» не поленитесь надеть защитные очки иначе смотровая яма в гараже может дорого обойтись.

Ну и, наконец, работайте с напарником. Пускай даже у напарника рыжие косички и двенадцать лет от роду! Инструмент подаст или воды принесет. Сил для этого много не надо и к труду приучится! А случись неприятность, сможет позвать на помощь.
