Установка подъемника в гараже своими руками

Фундамент под автомобильный подъемник своими руками ч. 2

Всем привет. Немного не успеваю я создавать новые записи в блоге, так как и отпуск и работа и всё-всё-всё.

Время армирования наступило. Долго мучиться с выбором материала для армировки не пришлось. Выбор пал на стеклопластиковую арматуру, которая не хуже металла, тем более для фундамента. В “гугле” про неё есть море информации, я думаю, что Вам не составит труда найти её. Причины, по которым я взял именно стеклопластик. 1. Небольшой вес. 2. Невысокая цена. 3. Простота вязки.

Теперь про поставщиков. Пути было три – Леруа, СтройДвор и частники. Я наткнулся на частника, который производит арматуру. Евгений мне рассказал, показал и подсказал как и что лучше сделать. Крайне рекомендую его. А по ценам… Частник дешевле, причем существенно.

Укладку решили делать в “два этажа”, с размером ячейки 200 мм. Вязка осуществлялась пластиковыми стяжками. Для сохранения межэтажного расстояния применяли вертикальные штыри, которые фиксировались в грунте. И первый этаж необходимо вязать с отступом от основания для создания защитного слоя бетона. Примерно потратили 1000 пластиковых стяжек и 2 дня работы.

1 апреля – день заливки бетоном. 8 кубов марки М300 заказаны тут. А знаете почему? Я обзвонил около 6 компаний, которые занимаются доставкой бетона до объекта. Но именно менеджер евробетона смог ответить на все мои вопросы, задать правильные вопросы мне, чтобы сотрудничество получилось максимально продуктивным. И отличный последний штрих внёс водитель миксера, который, во-первых, предварительно, в день доставки, позвонил и уточнил для чего именно необходим бетон, уточнил про консистенцию. Во-вторых, во время выгрузки он не стоял столбом, а давал ценные советы и активно нам помогал. Я испытал огромное удовольствие от общения с сотрудниками данной компании, поэтому рекомендую.

И по народному обычаю нам не хватило раствора, так как я просчитался. По крайней мере так считают все, кроме меня ))) Пришлось оставлять как есть и дать этому бетону набраться крепости. Во время этого процесса мы выставили уровень будущего финишного пола, выставили маяки и залили еще слой бетона. На этот раз купил бетон в менее известной фирме, но зато доставка от 1 кубического метра. Менеджера попросил положить 3 метровый доп. лоток (такой привозили евробетон). По итогу приехал короткий лоток, который не доставал до места выгрузки. Водитель предложил нам соорудить лоток из досок, либо он выгружает куб раствора на пол, максимально близко к нужному месту, а мы лопатами раскидываем. Эти предложения мы отвергли. Ему (водителю) пришлось пробежаться по соседям и соорудить лоток, вот за это ему плюс.

После выгрузки и выравнивания

Честно, но этот раствор крайне странный. Первые двое суток он был мягким, а на третьи сутки резко схватился. Вроде крепкий, бур слабовато его берет, надеюсь, что это настоящий М300.

На момент выхода статьи мы уже решаем вопросы по поводу крепления стоек подъемника и надеемся, что с 15 мая произойдет техническое открытие, если поставщик не подведет ))))

Нажми на колокольчик слева внизу, подпишись на обновления.

Есть интерес? Пожертвуй и новая запись выйдет быстрее.

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Установка стоечного подъёмника – с чего начать?

Основная задача, которая ждёт владельца ещё до непосредственно покупки – определение оптимального места. Определяется оно, исходя из нескольких факторов – габаритов самого механизма, необходимой рабочей площади (в зависимости от специфики предприятия – например, потребуется больше места для грузовых автомобилей и меньше – для легковых), а также площади самого здания и наличия свободного, не загромождённого ничем другим, места.

Ещё по теме: Принцип работы стола с подъёмным механизмом

Борис Дамчук

автору

При этом важно помнить и о правилах безопасности, которые в подробностях указаны в дополнении к технической документации изделия. Например, разрешается установка только на ровной, устойчивой площадке, на расстоянии не менее одного метра от стен и других объектов

Не рекомендуется устанавливать подъёмник под открытыми площадками без навеса, так как атмосферные и климатические явления могут негативным образом сказаться на его работе.

Таким образом, ширина площадки, на которой планируется устанавливать подъёмник, должна быть приблизительно равна сумме расстояния между его стойками и минимального допустимого расстояния до стены/стен. Длина же зависит исключительно от автомобилей, работа с которыми планируется на данном предприятии. Стандартный вариант – 8-10 метров – оптимален для любых легковых и многих грузовых автомобилей; впрочем, средних значений в данном вопросе не существует – каждое решение уникально и зависит от определённых обстоятельств.

Монтаж стоечных подъёмников

В первую очередь необходимо точно наметить место будущего расположения стоек механизма и просверлить отверстия для анкерных креплений при помощи перфоратора или дрели. Средняя глубина данных отверстий составляет примерно 12-14 см, но не больше, чем толщина фундамента минус 3-4 см. Соответственно длине отверстий подбираются анкеры и другие соединительные элементы:

Монтаж стоечного подъёмника

после монтажа оборудование подключается к электросети напряжением от 220 до 380 В

Устройства с пневматическим приводом дополнительно оснащаются баллонами со сжатым воздухом и оборудованием для его закачки и создания рабочего давления;
перед пробным пуском важно убедиться, что подключение проведено со всеми мерами безопасности, все подвижные и неподвижные детали устройства смазаны и находятся в рабочем состоянии, а гидравлический привод заправлен рабочей жидкостью. После этого нажимается кнопка «Старт» и проводится проверка работоспособности всех циклов работы сначала без, а затем с нагрузкой.

Каждый, кто устанавливал подъёмник на своём предприятии, знает, что это дело не отличается простотой и требует ответственного подхода на всех этапах. Тем не менее, следуя инструкции, прилагаемой к подъёмнику, и описанным выше правилам, Вы сможете не только правильно установить подъёмник, но и обеспечить безопасность и производительность в его дальнейшей работе.

Нюансы установки подъемника в гараже

Даже правильный выбор подъемника для гаража не гарантирует оптимальную работу оборудования, так как технике требуется качественная установка. В первую очередь гараж должен иметь надежный фундамент.

Площадка под грузоподъемную технику должна быть с толщиной бетона от 10 см, плюс при бетонировании проводится дополнительное армирование бетонного основания. Без армирования подъёмник продавит фундамент и оборудование придётся демонтировать до перезаливки бетона с учетом рекомендаций.

Если вы только покупаете гараж, то сразу уточните у продавца информацию о толщине стяжки и фундамента. Золотое правило – размеры помещения и габариты оборудования должны быть совместимы!

От этих данных и подбирается после размер, тип привода, высота и особенности грузоподъемной техники. Если требования к основанию проигнорировать, то вы повредите фундамент, выведете оборудование из строя и можете получить травму при работе с подъемником.

Помните – гараж и сложное оборудование для ремонта авто требует соответствующего подхода, если вы не разбираетесь в типах техники и не знаете, как правильно провести ее установку, то лучше потратьте деньги на специалиста.

При установке учитываете также:

  1. Минимальную высоту опускания лап,
  2. Размеры оборудования и помещения.

Нижняя точка опускания лап разная у разных производителей и находится в интервале 95-110 мм. В нижней точка основание должно быть ровным и прочным (читайте про армирование выше).

Высота потолка гаража для подъемника должна быть такой, чтобы машина могла подниматься на нужную высоту, при этом подъемник не должен застывать на половине подъёма из-за низкого потолка в гараже.

Если в гаражном помещении имеется подвал, то лучше сделать в нём нижние опоры, которые устанавливаются между основанием подвала и верхней плитой и бетонируются. Так снижается нагрузка на плиты перекрытия и уменьшается вибрация при работе оборудования под весом авто.

Желательно производить установку подъемника на шпильки марки M18 с длиной 30 см. Снизу закрепляется также металлическая пластина с толщиной металла 3-5 мм. Этот вариант подойдет для небольшого и среднего по размеру и весу подъемника. В автомастерских в любом случае требуется заливка фундамента с армированием и оборудование не устанавливается над подвалом, так как плиты перекрытия могут не выдержать веса грузового авто даже при устройстве дополнительных опор.

Подъёмник, который вы установите в гараж, поможет на месте обслуживать собственное авто, но важно грамотно отнестись к выбору оборудования. Также внимания требует и установка подъемной техники с учетом ее размера, типа, мощности и конфигурации

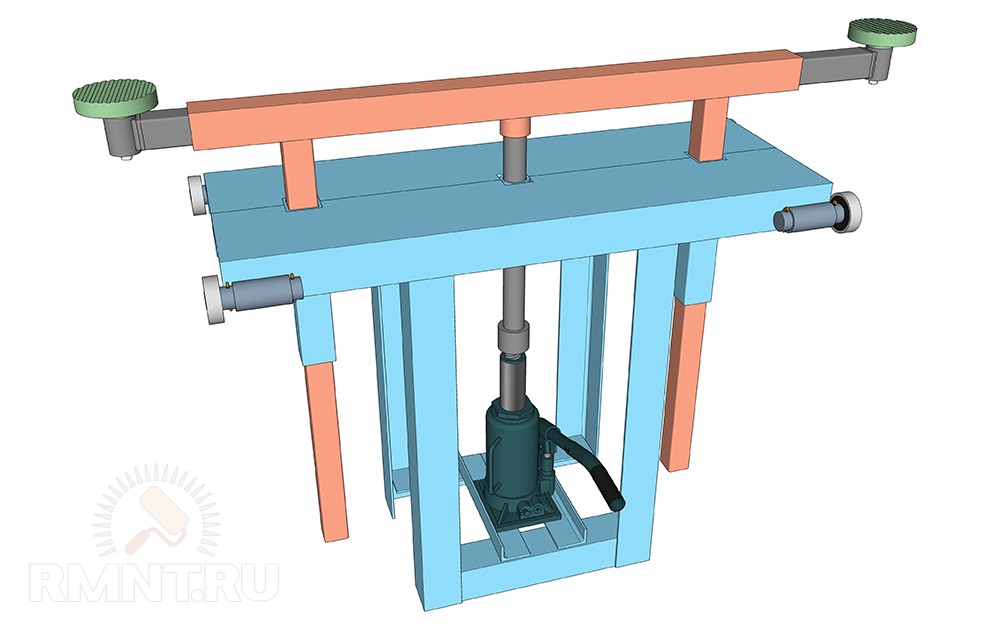

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

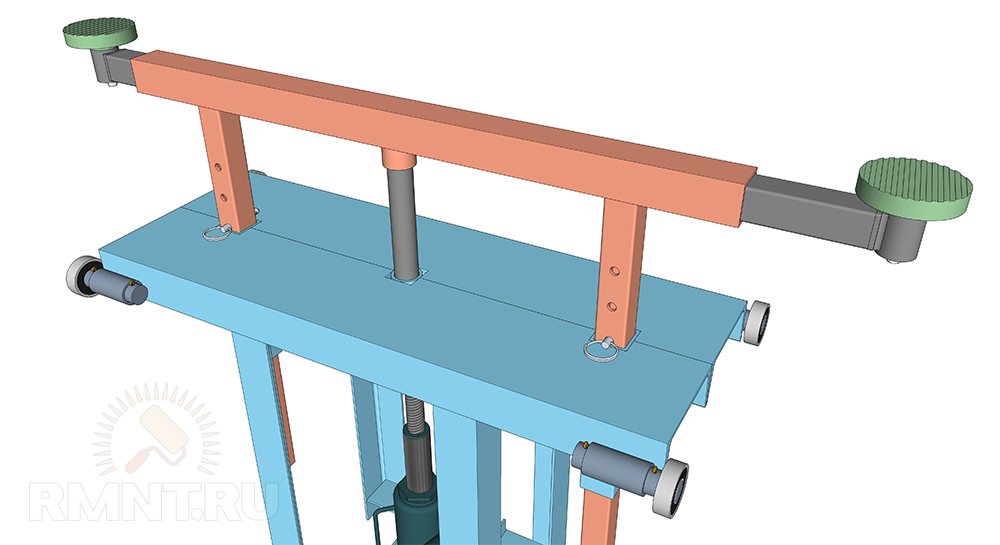

Сборка, подгонка и навороты

Далее работа веётся над штангой толкателя. Её лучше выполнить из круглого прута толщиной около 33–35 мм. Штанга вставляется в центрирующую втулку и упорный стакан, при этом зазор втулки не должен быть меньше 2 мм для удобного выравнивания. После установки штанги в подъёмник сначала нужно приварить стакан: по обеим соприкасающимся поверхностям наложить двойной шов. Далее приваривается втулка, врезанная в площадку. Её крепление не должно быть излишне прочным, гораздо важнее хорошо поработать над устранением перекоса. Движение толкателя во втулке осуществляется насухо.

Чтобы обеспечить надёжную блокировку подъёмника, необходимо рассчитать положение стоек под площадкой так, чтобы направляющие находились точно между ними. В стойках сверлится вертикальный ряд соосных отверстий через каждые 50 мм, при этом желательно вести отметку от нижних концов направляющих по мере подъёма траверсы. В полученные отверстия вставляют длинные шпильки, фиксируемые на шплинтах. Обездвижить площадку можно с помощью квадратных прутков со скошенными торцами, которые вставляют между катками с зазором по 3–5 мм.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

https://youtube.com/watch?v=dwdvtu8IaH4

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Особенности выбора и монтажа подъемника

На выбор подъемника для авторемонтного предприятия, гаража, мастерской влияют следующие факторы:

  • обслуживаемый автопарк (типы машин, их габариты, масса);
  • виды работ, которые планируется выполнять в данной рабочей зоне;
  • располагаемое рабочее пространство (площадь помещения, высота потолка, и т.п.);
  • оснащённость источниками энергии.

В зависимости от весовых параметров выбирают грузоподъемность оборудования. Различные виды ремонта требуют удобного доступа к определенным узлам машины, который может обеспечить не каждая конструктивная схема подъемного устройства. Размеры помещения, проходы, подъезды влияют на тип и размеры подъемника, наличие электро- и пневмосетей – на выбор привода. Многие типы подъемных устройств, если позволяет грузоподъемность, можно использовать как для легковых, так и грузовых автомобилей, но значительная часть оборудования разрабатывается в расчете на конкретный класс машин.

Типичным и наиболее популярным для автосервиса и небольшого авторемонтного предприятия, ориентирующегося на легковые авто, стал выбор подъемника двухстоечного типа с механическим или гидравлическим приводом.

Живой пример – известная модель WDK-523/524 фирмы Wiederkraft грузоподъемностью 4-5т на фото выше с машиной от компании “Оазис” по доставке воды.

Опорами для поднимаемого автомобиля у такого устройства служат выдвижные поворотные кронштейны (лапы), попарно размещённые на каретках, синхронно перемещающихся по направляющим двух вертикальных колонн (стоек). Движение кареток осуществляется с помощью электромеханического (электромотор плюс винтовая пара) либо электрогидравлического (элетромотор – насос – гидроцилиндры) механизмов.

Синхронность их подъёма обеспечивается обычно с помощью роликов и троса, пропущенного через поперечину, соединяющую балки сверху или снизу (верхняя или нижняя синхронизация).

При самостоятельной установке двухстоечного подъемника особое внимание следует уделить подготовке основания. Опорные площадки несущих стоек крепятся к полу с помощью анкерных болтов, заглубляемых в бетон

Относительно небольшая площадь опоры и значительные продольные и поперечные нагрузки, воспринимаемые стойками, передаются на материал основания и болты. Этим объясняется необходимость в толстом (от 15-20 см) слое прочного армированного бетона.

Но даже надёжное крепление стоек не исключает их упругую деформацию, отклонение от вертикали под нагрузкой. Поэтому часто при установке и выравнивании с помощью уровней намеренно создают небольшой “развал” стоек относительно друг друга. Значительно большей жесткостью обладает схема с верхней синхронизацией за счёт наличия траверсы, связывающей свободные концы стоек.

При сборке подъемника необходимо следовать инструкциям изготовителя, требованиям чертежей, и другой технической документации. Это гарантирует его надёжность и безопасность. Вторым важным условием эффективности использования стационарного оборудования является его оптимальное размещение. Необходимо заранее спланировать рабочую зону и пространство вокруг нее. Схема расположения подъемника должна обеспечить наилучший доступ к агрегатам машины, удобство работы по их демонтажу и ремонту. Кроме этого, нужно продумать заезд и выезд автомобиля, при необходимости надстроить аппарели для прохождения через напольные элементы конструкции или заглубить до уровня пола выступающие части. И не забыть про высоту потолка. В него не должна упереться ни крыша кузова, ни его детали (капот, дверь багажника, его крышка и т.п.).

Особого внимания требует сборка гидросистемы. Необходимо исключить попадание не только грязи, но и пыли на детали соединительной арматуры, уплотнительные кольца, манжеты. Для монтажа гидропривода желательно привлечение опытного специалиста. Участия квалифицированного слесаря-электрика потребует также монтаж и подключение электрооборудования.

Пошаговая установка подъемника своими руками

Правильно выбрав автоподъемник, вы не получаете гарантии того, что он будет нормально работать. Для комфортной эксплуатации устройство требуется установить. Основное условие успешного монтажа – высокая надежность фундаментного основания гаражного помещения.

Монтаж прочного основания

Область гаража, в которой будет посредством креплений устанавливаться автоподъемник, должна располагать толщиной бетонного материала от десяти сантиметров. Кроме того, при заливке бетона слой материала дополнительно армируется. Без армирования может произойти продавливание фундаментного основания. В такой ситуации потребуется осуществлять демонтаж автоподъемника, повторно выполнять заливку фундамента.

Расчет минимальной высоты опускания лап

При установке подъемника нужно определить минимальную высотку опускания лап. Плоскость внизу должна быть ровной. Минимальная высота, на которую опускаются лапы оборудования, зависит от конкретной модели устройства.

Сборка конструкции

Выставлять оборудование нужно соответственно с длиной машины. В среднем, бампер у всех авто выступает примерно на два метра от центра держателей подъемника.

На следующей стадии монтажа автоподъемника требуется установить его каркас, осуществить фиксацию. Далее заливается раствор. Перед заливанием требуется проверить, симметрично ли расположен каркас. После застывания раствора нужно закрутить болтовые соединения. Это позволит надежно закрепить каркас.

Болты устанавливаются в пазы стояков. Минимальная длина болтов – 22 сантиметра. После закручивания болтов затягиваются гайки. Прикрепление стоек к раме проводится соответственно с руководством, прилагаемым к оборудованию.

Предварительное выравнивание по высоте необходимо для винтовых автоподъемников. Если подъемник работает на гидравлике, требуется осуществить протяжку троса. Затем устанавливаются все цепи, выполняется проверка качества затяжки болтовых соединений на рамных перекрытиях.

Если при закручивании болтовых соединений происходит смещение каркаса и нарушение симметричности стоек, под них ставятся пластины из металла. Металлические пластины обычно поставляются вместе с автоподъемником.

Подключение электрики

После сборки конструкции подключаются электрокабели и устанавливаются аварийные выключатели. Для этого желательно позвать опытного электрика, который выполнит процедуры по монтажной схеме. Если вы знаете, как строить электрические цепи, можете сделать все самостоятельно. От того, насколько правильно подключена электрика, зависит, будут ли приводы подъемника нормально работать.

Проверка рабочей готовности

В подъемники, работающие на гидравлике, нужно налить масляную жидкость. После этого необходимо проверить оборудование. Для этого несколько раз выполняется опускание и поднятие.

Удостоверьтесь, что нигде нет протечки смазки. Проверять состояние оборудования рекомендуется минимум раз в шесть месяцев.

Создание подъемника

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

  1. Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
  2. На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
  3. Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
  4. В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
  5. На валу редуктора устанавливают шпонку.
  6. Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
  7. В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Рекомендации по подготовке основания для установки двухстоечного подъемника ТЗ

Для надежной установки и дальнейшей безопасной эксплуатации двухстоечных подъемников необходимо проверить ваше основание, на которое будет устанавливаться автомобильный подъемник на соответствие требованиям. В случае несоответствия им, подготовить основание пола непосредственно в месте установки подъемника под требуемые значения. Мы также рекомендуем при проведении работ по заливке бетоном цемент марки не ниже 300.

Для подготовки места под установку подъемника Вы можете взять габариты и требования по его установке из инструкции самого подъемника. Инструкцию можете взять в карточке товара или запросить её у нас по электронной почте

Установка подъемников тут!

Расходные материалы и масло для подъемника

Каталог подъемников

Требования данного раздела должны быть соблюдены в точности при установке и эксплуатации подъемника. В противном случае, неправильная установка или действия могут привести к несчастным случаям, а также влечет снятие с гарантийного обслуживания. Производитель не несет ответственности за несчастные случаи или любые повреждения оборудования вследствие неправильной установки и использования подъемника.

ПЕРЕД УСТАНОВКОЙ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИЮ!

1 Выбор места установки

По возможности, при выборе места установки используйте архитектурный план помещения. Убедитесь, что имеется достаточно места для установки подъемника. Пространство, где устанавливается подъемник, должно быть свободно в верхней части от различного рода коммуникаций. Визуально проверьте бетонный пол в месте установки на трещины.

2 Требования к основанию

Установку подъемника производить на бетонный пол из доброкачественного бетона марки не ниже 175 и толщиной не менее 350 мм. Пол должен выдерживать давление 30 кгс/см².

Схема расположения анкерных болтов приведена на рис. ниже. Армирование должно быть в продольном и поперечном направлениях, диаметр стержней 12 мм, шаг 150 мм; диаметр скоб 8 мм, шаг 150 мм. Арматура – по ГОСТ 5781-82. Толщина бетона над стальной арматурой должна быть не менее 20 мм.

Допускается установка подъемника на бетонный фундамент глубиной 500 мм, размером 1200х700 мм под каждой колонной.

Отклонения пола от горизонтали не должно превышать 50 мм на длине 3000 мм. Небольшие расхождения могут быть ликвидированы при использовании стальных клиньев при установке. При больших расхождениях по горизонтали желательно произвести перезаливку бетонного пола.

Рабочая зона подъемника должна располагаться не ближе 500 мм от стен, проходов, ворот, другого оборудования.

  • НЕ устанавливать подъемник на асфальт или на другую НЕ бетонную поверхность
  • НЕ устанавливать подъемник на бетон с трещинами
  • НЕ устанавливать на второй пол, без согласования со строительным инженером
  • НЕ устанавливать подъемник снаружи помещений.

Вновь залитый пол должен устояться не менее 28 дней для лучшего схватывания.

3 Разметка пола

  1. Определить, с какой стороны будет заезжать автомобиль
  2. Определить, где будет расположена стойка с кронштейном для крепления агрегата
  3. Произвести разметку мелом согласно размеров А и типа подъемника. Разбег в размерах не должен превышать 3 мм.
  4. После того, как определены размеры, обозначить на полу мелом прямоугольник, используя размер оснований стоек.
  5. Проверить все размеры и промером диагоналей убедиться, что полученный четырехугольник является прямоугольником.
  6. Перед началом установки, рекомендуется поставить стойки на места их будущей установки и проверить, не мешает ли что-нибудь.

4 Установка стоек подъемника

! Перед началом установки проверить правильность разметки.

  1. Используя основание стойки как шаблон, просверлить отверстия в бетоне глубиной 150 мм
  2. Тщательно обеспылить отверстия.
  3. Вставить в отверстие анкерный болт в сборе с шайбой и гайкой
  4. Отклонение стоек от вертикали не должно превышать 3 мм. Регулировку производить подкладками под основания стоек с последующей заливкой зазоров цементным раствором
  5. После того как стойка отрегулирована, затянуть гайку анкерного болта на 2-3 полных оборота

Разновидности конструкций

Принцип работы автомобильного подъёмника напрямую зависит от его типа исполнения. Ещё устройство влияет на особенности установки транспортного средства и его крепление. Чтобы определиться с выбором, следует сначала ознакомиться со всеми видами подъёмников для автомобилей.

Опираясь на тип привода, все автоподъёмники можно разделить на несколько основных категорий. Они бывают:

  • гидравлическими;
  • электромеханическими;
  • электрогидравлическими;
  • пневмогидравлическими;
  • пневматическими.

Электромеханический привод основан на применении винтовой передачи, что позволяет также выделить отдельную категорию винтовых автоподъёмников. Сейчас они встречаются не так часто, поскольку им на смену пришли более эффективные и простые в эксплуатации гидравлические аналоги. В электромеханическом приводе механическая энергия преображается в осевое движение. Чтобы обеспечить создание энергии подъёма ТС, используется электрический двигатель.
