Как сделать вентиляцию в гараже своими руками, планирование, расчет и установка вытяжки

Особенности организации вентсистемы

Устройство вентиляционной системы определяется факторами правильного размещения:

  • предварительный расчет внутреннего сечения вентиляционных труб обязателен;
  • отводящее отверстие меньше приточного (усиливает воздушную тягу);
  • приток устанавливается внизу, вытяжка вверху, проемы диагонально распределяются возле коротких стен гаражного строения, чтобы охватить максимальное пространство потоком воздушных масс;
  • расстояние притока от пола – 10-15 см, вытяжка монтируется внутри потолка, либо внутри стены на расстоянии 10-15 см;
  • внутреннее сечение одинаковое на всем протяжении вентиляционного канала, чтобы воздухопоток беспрепятственно выходил наружу;
  • наименьшее количество изгибов, поворотов, препятствующих быстрому отведению воздушных масс;
  • оптимальное расстояние от притока до отводящего выхода – 3 м; если невозможно соблюсти параметры, вытяжная труба выводится над крышей на максимально допустимую высоту;
  • приток выводится на 50 см от уровня грунта;
  • усилению тяги способствуют дефлекторы, диффузоры;
  • материал труб необходимо выбирать термо-, влагостойкий, например, пластик, асбестоцемент, оцинкованная сталь (со временем корродирует);
  • наиболее простой монтаж пластиковых труб, продается достаточной количество комплектующих (переходники, тройники, т.д.);
  • швы необходимо герметично заделывать, чтобы сохранить производительность системы;
  • вентиляционные проемы закрываются решетками, предотвращающими попадание грызунов;
  • воздуховоды оснащаются заслонками для регулировки объема поступающего воздуха, особенно актуально зимой.

Данные критерии применимы непосредственно к естественному вентилированию. Механическое располагает некоторой вариативностью местоположения вытяжных, приточных отверстий, параметрами проемов, возможностью обойтись без монтажа вентиляционных каналов.

Требования

От того, какие созданы условия в покрасочной камере, зависит качество выполненных работ и безопасность работников. Требования по обустройству гаражного помещения к вытяжке, как основной части помещения, предъявляются следующие:

  • поддержка температурного режима. Производители краски указывают оптимальную температуру – 22-24 °С, поэтому в систему встраивают нагревающий элемент, если на улице воздух более холодный;
  • равномерное и направленное движение воздуха. В идеале вентиляция работает вертикально, сверху вниз;
  • поддержка уровня влажности от 50 до 70 %, чтобы предотвратить чрезмерно быстрое высыхание краски;
  • воздухообмен. В зависимости от типа выполняемых работ, воздух в помещении должен полностью меняться за определенное время.

Если гараж просторный, хорошо освещен по всему периметру, в нем нет никакого оборудования и стеллажей, он утеплен снаружи и изнутри, то организовать вентиляцию, отвечающую всем требованиям, не сложно.

Нюансы по монтажу и советы по расчету

Гаражная вентиляция с естественным воздухообменом должна проектироваться так, чтобы между ее нижней и верхней точками было расстояние около 3-х метров. Если будет меньше, то тяга выйдет пониженной.

Элементы вентиляционной конструкции

Воздухообмен при принудительной вентиляции с подогревом

Если отопления в гаражном боксе нет, а иногда обогрев требуется, то стоит смонтировать приточную систему вентилирования с нагревательным элементом. Такая вентиляция в гараже позволит быстро нагреть его, когда надо. Электрический воздухонагреватель потребляет немало электроэнергии. Но для недолгих включений его на обогрев при необходимости отремонтировать автомобиль в зимнее время – самое то.

Схема вентиляции для гаража с обогревом

Каждая из труб (вытяжка и приток) на всем своем протяжении должны иметь одинаковый диаметр. Сужения здесь недопустимы, а поворотов должно быть минимум. Благо в большинстве гаражных помещений их можно сделать вертикальными без горизонтальных отводов.

Схемы вентиляции для гаража

В большинстве случаев частный гараж – это небольшое помещение для одной легковой машины. Плюс нередко часть пространства в нем отдана под верстак с инструментами и место для складирования покрышек, канистр и т.п.

Сделать в таком строении самостоятельно вентиляцию проще простого. Производить сложные расчеты по воздухообмену здесь не требуется. Достаточно знать пару формул и норм.

Схем организации вентиляции гаража существует две:

  1. С естественным воздухообменом.
  2. С принудительной циркуляцией воздуха между улицей и помещением.

Реализация обоих вариантов предусматривает установку двух вентиляционных отдушин с трубами – одна на вытяжку, вторая на приток. Принудительная схема вентиляции нуждается в электрическом вентиляторе. Но для большинства гаражей с избытком будет хватать обычной системы с естественной тягой воздуха. Она энергонезависима, предельно проста в монтаже и дешева.

Циркуляция воздуха в гараже с ямой при естественной вентиляции

Требующую электропитание проточную или вытяжную вентиляцию в гараже делать стоит только при наличии в нем отопления. При этом лучше всего оставить свой выбор на одной вытяжке. С ее помощью можно организовать вполне эффективный воздухообмен. А обойдется она не так дорого, как комбинированная приточно-вытяжная вентиляция. Последняя состоит из немалого количества дорогостоящего оборудования, требующего еще и дополнительных трат при эксплуатации.

Выбирая схему вентиляции гаража, необходимо также учитывать конструктивные особенности гаражного бокса. Если он стоит в ряду однотипных сооружений, то есть ограничения по проделыванию вентиляционных отверстий в некоторых его стенах. Трубы вентиляции получится вывести далеко не со всех сторон строения. Но для повышения естественной тяги они должны располагаться в гараже как раз с разных его концов.

В таком случае рекомендуется останавливать свой выбор на вытяжном, приточном либо комбинированном варианте. Эти виды вентиляции в гараже не так сильно зависят от месторасположения и размера воздуховодов. Здесь более важна будет мощность вентилятора.

Воздухообмен при принудительной вентиляции

Зачем нужна вентиляция в подвале гаража

В большинстве случаев подвал гаража представляет собой закрытое помещение без окон, фрамуг и других устройств, позволяющих провести проветривание. Двери для этого недостаточно. Требуются комплексные меры, без которых находиться внутри в течение долгого времени опасно. Одним из факторов является нехватка кислорода. Опасность представляют и токсичные вещества, например, бензин, растворители, химические средства. Их испарения способны нанести серьезный вред здоровью.

Постоянный приток нужен даже в помещении, куда редко заходят люди. Без непрерывной циркуляции на стенах и потолке скапливается конденсат, приводящий к их разрушению. Процесс ускоряют микроорганизмы, размножающиеся во влажной среде. В таких условиях вещи и продукты быстро приходят в негодность, а металлические детали и инструменты покрываются ржавчиной.

Что нужно знать о вентилировании помещений?

Каждому, кто хотя бы раз сталкивался с проблемой воздухообмена в помещениях, известно, что различают естественную, принудительную и комбинированную систему вентилирования. С первым вариантом все просто: он основан на разнице температуры воздуха внутри и снаружи.

Организация вентилирования гаража без смотровой ямы: стрелки “а” указывают на направление движения воздушных потоков, буквой “б” обозначено расположение приточных вентиляционных отверстий, “в” – короб вентиляции

Как известно, теплый воздух поднимается вверх, а холодный – опускается вниз. Идея состоит в том, чтобы прохладные воздушные массы поступали в помещение с улицы, поднимались вверх и естественным образом уходили через вытяжное отверстие. Одновременно они должны замещаться новыми потоками свежего воздуха, который поступает снаружи.

В гараже такое вентилирование организовать несложно. Для этого нужно обеспечить достаточно широкие отверстия для притока и вытяжки воздуха, но большое значение будет иметь и перепад температур внутри и снаружи помещения.

С этим условием в зимний период никаких проблем не возникает, но вот летом, когда везде стоит практически одинаковая жара, эффективность функционирования естественной вентиляции резко снижается.

Чтобы обеспечить поступление свежего воздуха в гараж, можно вместо отверстия в стене поставить на ворота специальные приточные решетки

Альтернативным вариантом в такой ситуации является принудительное вентилирование, т.е. с использованием дополнительных средств. В приточное и вытяжное отверстие устанавливают специальные вентиляторы, которые, в зависимости от назначения, нагнетают воздух в помещение, или удаляют его.

Но ставить одновременно два устройства для одного небольшого гаража не всегда разумно и оправданно с экономической точки зрения. Выгоднее использовать комбинированную систему вентилирования, для которой нужно только одно устройство.

Например, устанавливают приточный вентилятор, он нагнетает свежий воздух, а отработанные воздушные массы вытесняются через вытяжное отверстие.

В гаражах более приемлемой считается вытяжная система. Устанавливают вентилятор, который эффективно удаляет насыщенный вредными парами и избыточной влагой воздух. Свежие воздушные массы будут поступать в помещение естественным образом через приточную часть системы.

Принудительная вентиляция в гараже

Механическая вентиляция требует вложений, но результат получается наилучший из всех. Кроме того, для подземных гаражей – это единственный доступный вариант. И ещё. Проветривание призвано очистить помещение от «коктейля» из запахов бензина, тосола, гари, выхлопных газов и т. д.

Но что делать тем, у кого гараж расположен в загазованной зоне и на улице воздух ничуть не лучше, чем в помещении? Приточная вентиляция в гараже прогоняет входящий поток через фильтры разных степеней, может подогревать или охлаждать (по погоде).

Вентиляция в гараже своими руками — схема

Монтажные работы заключаются не только в проделывании отверстий притока и оттока, но и в грамотной установке системы воздуховодов под потолком. В гараже обычно систему труб не прячут, поэтому устанавливать оборудование нужно аккуратно и так, чтобы оно не мешало людям.

Подогрев входящего воздуха может быть электрическим, но на такой расточительный вариант не каждый отважится. Для сокращения расходов используют рекуператоры – приборы, которые подогревают входящий поток, передавая ему часть тепла от выходящего.

Другой эффективный способ подогрева – водяной калорифер, подходит для гаражей с отопительной системой и пристроенных к дому.

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

  1. Разница в плотности холодного и нагретого воздуха.
  2. Воздействие потоков ветра.
  3. Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

  1. В летнее время циркуляция воздуха заметно снижается.
  2. Из-за резкого изменения давления могут появляться сквозняки.
  3. Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм

Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

  • Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
  • Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
  • Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Вентиляция в гараже с подвалом

Чуть сложнее дело обстоит в гараже с подвалом. Выход приточной трубы должен быть раздвоенным. Один выходит в подвальное помещение, второй на уровне пола гаража. Вытяжка тоже понадобится двойная. Первый конец уходит в подвал/погреб, второй монтируют под потолком.

При этом следует помнить, что располагать входы/выходы необходимо на противоположных углах. Систему лучше сделать комбинированной — установить вентилятор.

К вопросу вентиляции нужно подходить с полным вниманием, так как от нее зависит ваше здоровье и сохранность имущества. Наиболее дешевым вариантом является естественная вентиляция, но ее эффективность остается под вопросом

Принудительный воздухообмен. Особенности установки

Принудительный (механический) способ проветривания гаражного помещения отличается от естественного применением специальных механизмов, усиливающих приток/отведение воздушных масс – осевых, канальных вентиляторов.

Механизмы устанавливаются внутри вентиляционных проемов/каналов, чтобы нагнетать/выводить воздух более эффективно. Их использование требует питания от электросети, к которой необходимо подключить. В остальном же схема монтажа ничем не отличается от вышеприведенной.

Преимущества:

  • Эффективный воздухообмен производится количеством воздушных масс, достаточным гаражному строению вместе со смотровой ямой.
  • Проветривание происходит независимо от атмосферных явлений, времени года, температуры воздуха снаружи.
  • Возможность регулирования процесса при помощи встроенного таймера, датчика движения и т.д.
  • Единственная возможность проветривания подземного гаража.

К недостаткам условно можно отнести:

  • Увеличение общей стоимости системы вентиляции.
  • Увеличение затрат на электроэнергию.

При желании (а также возможности) автовладельца можно установить внутри приточного канала вентиляционное устройство с фильтром очистки воздуха и колорифером (подогрев воздуха).

Еще одним (более дорогостоящим) вариантом организации принудительного вентилирования гаражного помещения может стать установка моноблочного устройства с рекуператором тепла. Состоит из двух блоков, предназначенных для подачи/очистки/обогрева свежего воздуха и выведения отработанного.

Схемы вентиляции для гаража

В большинстве случаев частный гараж – это небольшое помещение для одной легковой машины. Плюс нередко часть пространства в нем отдана под верстак с инструментами и место для складирования покрышек, канистр и т.п.

Сделать в таком строении самостоятельно вентиляцию проще простого. Производить сложные расчеты по воздухообмену здесь не требуется. Достаточно знать пару формул и норм.

Схем организации вентиляции гаража существует две:

  1. С естественным воздухообменом.
  2. С принудительной циркуляцией воздуха между улицей и помещением.

Реализация обоих вариантов предусматривает установку двух вентиляционных отдушин с трубами – одна на вытяжку, вторая на приток. Принудительная схема вентиляции нуждается в электрическом вентиляторе. Но для большинства гаражей с избытком будет хватать обычной системы с естественной тягой воздуха. Она энергонезависима, предельно проста в монтаже и дешева.

Циркуляция воздуха в гараже с ямой при естественной вентиляции

Требующую электропитание проточную или вытяжную вентиляцию в гараже делать стоит только при наличии в нем отопления. При этом лучше всего оставить свой выбор на одной вытяжке. С ее помощью можно организовать вполне эффективный воздухообмен. А обойдется она не так дорого, как комбинированная приточно-вытяжная вентиляция. Последняя состоит из немалого количества дорогостоящего оборудования, требующего еще и дополнительных трат при эксплуатации.

Выбирая схему вентиляции гаража, необходимо также учитывать конструктивные особенности гаражного бокса. Если он стоит в ряду однотипных сооружений, то есть ограничения по проделыванию вентиляционных отверстий в некоторых его стенах. Трубы вентиляции получится вывести далеко не со всех сторон строения. Но для повышения естественной тяги они должны располагаться в гараже как раз с разных его концов.

В таком случае рекомендуется останавливать свой выбор на вытяжном, приточном либо комбинированном варианте. Эти виды вентиляции в гараже не так сильно зависят от месторасположения и размера воздуховодов. Здесь более важна будет мощность вентилятора.

Воздухообмен при принудительной вентиляции

Естественная, комбинированная и механическая вентиляция

Желательно на этапе строительства гаража продумать его вентиляцию. Существует три варианта в зависимости от типа помещения, задач и вашего бюджета.

  • Естественная вентиляция. Использует разницу температуры на улице и в гараже. Можно сделать самостоятельно, самый бюджетный вариант. Малоэффективна летом.
  • Комбинированная вентиляция. Всё то же, только добавляется вентилятор для принудительной вытяжки теплого воздуха. Также можно сделать своими руками.
  • Механическая вентиляция. Устанавливается специальное оборудование, которое осуществляет принудительный воздухообмен. Обязательно обратитесь к специалисту: схема вентиляции гораздо сложнее, чем в предыдущих двух случаях.

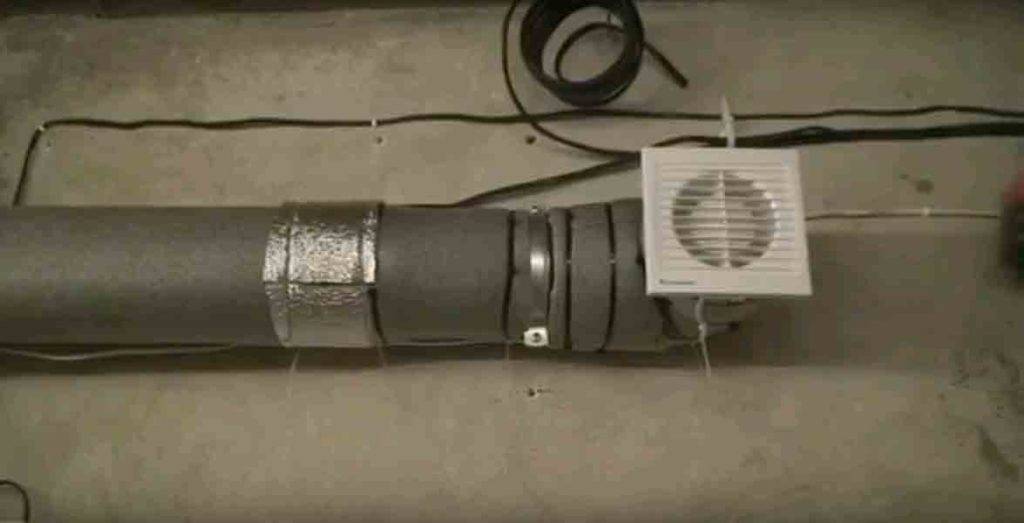

Технология монтажа комбинированной вентиляции

Комбинированный вариант вентиляции в гараже позволит сделать систему более эффективной, и при этом не слишком затратной. Суть метода в том, чтобы оставить один из потоков естественным, а второй стимулировать при помощи вентилятора.

Например, искусственный отток обеспечит вытяжной вентилятор, который будет «высасывать» воздух из помещения, освобождая пространство для свежего потока с улицы.

Здесь уже не так важно, в каком месте располагается вытяжка – хозяин может сделать её, где ему удобно

Схема комбинированной вентиляции

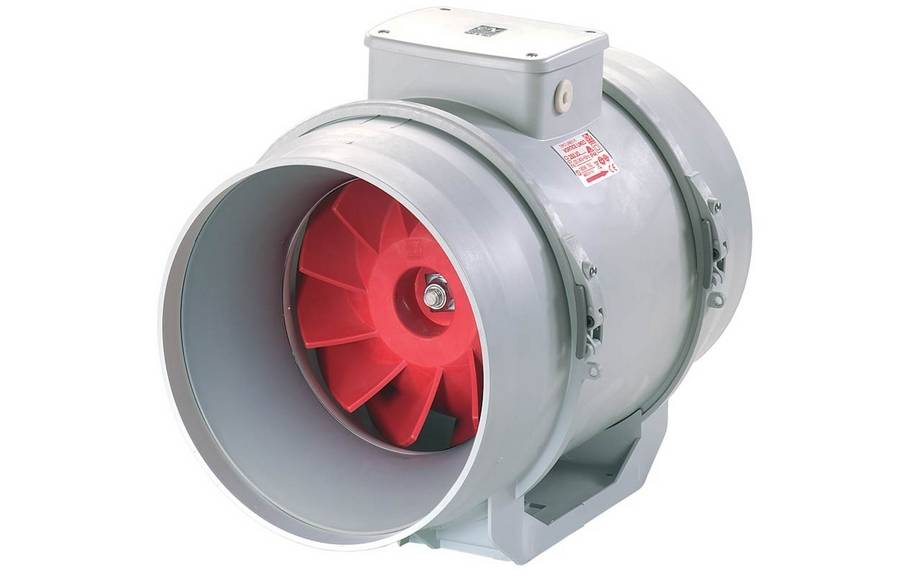

Вентилятор может быть канальным, накладным или крышным. Потребление энергии у таких устройств, минимальное — всего около 20 Вт. Вполне подъёмна и цена прибора – от 500 до 2,5 тыс. руб. Зато он обеспечит стабильную циркуляцию воздуха при любой погоде.

Для лучшей тяги используют прямой гладкий отрезок трубы. Участок, где располагается вентилятор, нужно утеплить.

Запускается оборудование вручную. Иногда его подсоединяют к выключателю света, чтобы не забывать включать и выключать устройство. Есть модели с таймером, которые проветривают помещение ещё некоторое время, после отъезда хозяина, а затем автоматически отключаются.

Роль естественных приточных отверстий могут играть решётки, вмонтированные в нижнюю часть гаражных ворот. Их размер должен в два раза превышать размер вытяжного отверстия.

В смотровой яме

Идеально проводить работы непосредственно в момент ее монтажа. В противном случае придется разбивать всю конструкцию и обустраивать заново.

Вентиляция в смотровой яме выполняется за счет создания дополнительного канала сразу после выравнивания дна и стен. Для этого понадобится пластиковая труба. Идеально, если с диаметром сечения не меньше 10 см. Она вставляется в горизонтальную траншею таким образом, чтобы нижний конец почти упирался в дно, и выводится через стену.

В итоге, даже при накинутом сверху помосте обеспечивается отличная циркуляция воздуха. И это — при минимальном вложении сил и средств в проект.

Посмотрите на то, как это делают другие владельцы гаражей.

Заключение

Обустройство вентиляционной системы в гараже является обязательным требованием, пренебрегать которым, если владелец стремиться продлить срок безремонтной работы авто, не следует. Выбор рациональных систем вентиляции достаточно широк, поэтому можно самостоятельно сделать бюджетную естественную вентиляцию или установить дорогостоящую, но более эффективную механическую систему. Можно выбрать и комбинированный вариант. Он представляет собой нечто среднее между приспособлением естественного типа и механической установкой. Поэтому вопрос, как сделать вентиляцию в гараже, зависит только от финансовых возможностей и предпочтений хозяина.

В заключение

Безусловно, вентиляция в гараже, независимо от того, есть ли в нем погреб или подвал – это довольно важно. И это касается не только сохранности автомобиля или запасов

Главным образом вентиляция гаража защищает жизнь и здоровье самого автомобилиста. Ведь опасность отравления угарным газом достаточно велика. Именно поэтому не стоит экономить время и средства на подобной работе.

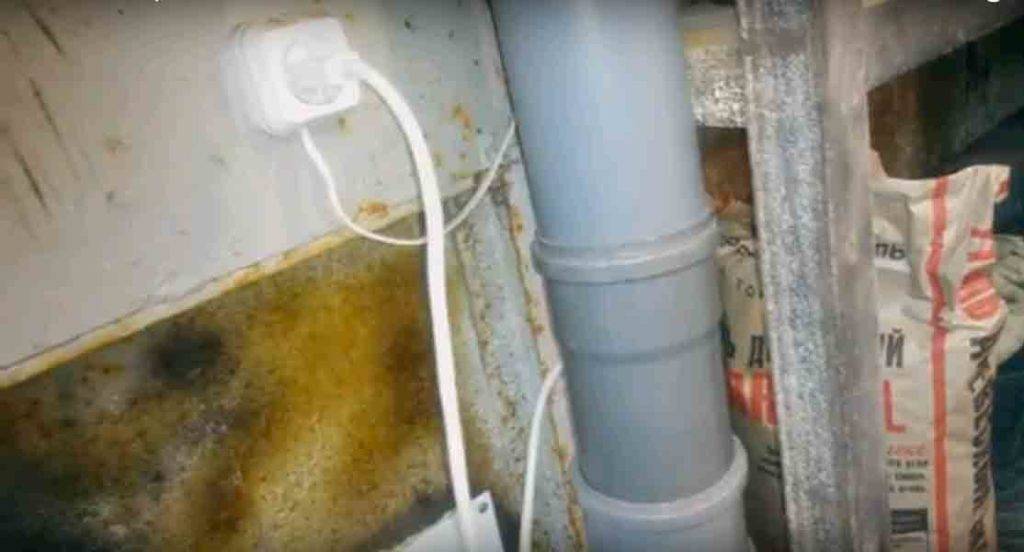

Весьма простой способ принудительной вентиляции в железном гараже

Что же касается сохранности овощей в погребе, то работа по устройству вентиляции и здесь не слишком сложна. Вряд ли стоимость простейшей вентиляции выльется в сумму, превышающую затраты на закупку такого же количества овощей. А ведь и своей работы в течение лета будет очень жаль. Именно поэтому стоит детально продумать схему и все же смонтировать в гараже вентиляцию. Ведь эту работу придется выполнить лишь один раз. Зато после, на многие годы пропадет волнение как за сохранность овощей зимой, так и за свое здоровье, которое можно сильно испортить выхлопными газами от работающего двигателя.

Очень надеемся, что информация, изложенная в статье, была полезна. Если же остались вопросы, Вам всегда помогут в обсуждении. Пишите, спрашивайте и делитесь своими советами.

Ну а для закрепления информации предлагаем посмотреть еще одно небольшое видео:
