Вытяжка для гаража: правила монтажа

Схемы вентиляции гаражного помещения

Схема работы вытяжки в гараже

Вытяжку в гараже своими руками сделать очень просто. Для этого можно использовать три самых простых и наиболее часто используемых схемы устройства вентиляции небольших помещений.

  • вытяжка, устроенная естественным путем;
  • вытяжка, устроенная с применением механических средств;
  • вытяжка, смонтированная с использованием комбинированной схемы.

Самый простой и в меньшей степени трудоемкий способ – это устройство естественной вытяжки. Но вот большой эффективности от такой вытяжки ждать не нужно, вытяжка работает за счет разности температур, которая получается внутри помещения и снаружи. И эффективность ее, возрастает с увеличением величины этого значения.

Наиболее часто такую вытяжку следует устраивать в гаражах, выполненных из металла. Для массивных конструкций из пеноблоков или кирпича, имеющих погреб, такую вытяжку делают крайне редко, из-за небольшой эффективности.

Механический способ подразумевает использование дополнительных устройств, которые монтируют в вытяжку. Это могут быть вентиляторы различного типа, нагнетатели.

При комбинированном способе в вытяжку, обеспечивающую отток воздуха из гаража монтируют вентилятор, а непосредственно приток свежего воздуха осуществляется естественным путем.

Что нужно знать о вентилировании помещений?

Каждому, кто хотя бы раз сталкивался с проблемой воздухообмена в помещениях, известно, что различают естественную, принудительную и комбинированную систему вентилирования. С первым вариантом все просто: он основан на разнице температуры воздуха внутри и снаружи.

Организация вентилирования гаража без смотровой ямы: стрелки “а” указывают на направление движения воздушных потоков, буквой “б” обозначено расположение приточных вентиляционных отверстий, “в” – короб вентиляции

Как известно, теплый воздух поднимается вверх, а холодный – опускается вниз. Идея состоит в том, чтобы прохладные воздушные массы поступали в помещение с улицы, поднимались вверх и естественным образом уходили через вытяжное отверстие. Одновременно они должны замещаться новыми потоками свежего воздуха, который поступает снаружи.

В гараже такое вентилирование организовать несложно. Для этого нужно обеспечить достаточно широкие отверстия для притока и вытяжки воздуха, но большое значение будет иметь и перепад температур внутри и снаружи помещения.

С этим условием в зимний период никаких проблем не возникает, но вот летом, когда везде стоит практически одинаковая жара, эффективность функционирования естественной вентиляции резко снижается.

Чтобы обеспечить поступление свежего воздуха в гараж, можно вместо отверстия в стене поставить на ворота специальные приточные решетки

Альтернативным вариантом в такой ситуации является принудительное вентилирование, т.е. с использованием дополнительных средств. В приточное и вытяжное отверстие устанавливают специальные вентиляторы, которые, в зависимости от назначения, нагнетают воздух в помещение, или удаляют его.

Но ставить одновременно два устройства для одного небольшого гаража не всегда разумно и оправданно с экономической точки зрения. Выгоднее использовать комбинированную систему вентилирования, для которой нужно только одно устройство.

Например, устанавливают приточный вентилятор, он нагнетает свежий воздух, а отработанные воздушные массы вытесняются через вытяжное отверстие.

В гаражах более приемлемой считается вытяжная система. Устанавливают вентилятор, который эффективно удаляет насыщенный вредными парами и избыточной влагой воздух. Свежие воздушные массы будут поступать в помещение естественным образом через приточную часть системы.

Современные способы вентиляции в гараже

Постоянное движение воздушных масс в гараже предотвращает чрезмерное скопление вредных газов, конденсата, токсичных запахов автомобильной бытовой химии. Главными функциями вентиляционной шахты в гараже считаются:

  • выведение жидкости из маленького помещения. Автомобиль быстро высохнет при сквозном движении воздуха. В результате этого в салоне транспорта не будут скапливаться неприятные запахи и болезнетворные микробы;
  • удаление вредных примесей в составе выхлопных газов за пределы гаража;
  • защита от коррозии металлических поверхностей;
  • создание благоприятной обстановки в зоне хранения овощей и фруктов. Это позволяет сохранить урожай в хорошем состоянии достаточно долгий промежуток времени.

Перед тем как начать делать вентиляцию в гараже своими руками, рекомендуется ознакомиться с её разновидностями.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

  • поливинилхлорида;
  • жести;
  • асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

  1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
  2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
  3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
  4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
  5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

  • вентилятор;
  • печной или кондиционирующий нагревательный блок;
  • воздуховод;
  • воздухораспределитель с диффузорным корпусом;
  • вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Комбинированная вентиляция

Такая система имеет хорошую эффективность, при этом дает возможность сэкономить на оборудовании и электроэнергии.

Отдельно можно создать систему вентиляции смотровой ямы

Принцип заключается в распределении потоков воздуха: один из них – естественный, а для другого используется автоматический механизм.

В выводном отверстии нужно установить вентилятор для вытяжки – он будет освобождать место, высасывая отработанные массы наружу. Свежие же будут наполнять появившийся свободный объем естественным путем. В такой конструкции расположение вводящих и выводящих проходов не имеет значения: их можно монтировать там, где удобно.

Недостаток комбинированного устройства вентиляции – в необходимости постоянного включения и выключения аппаратуры. Решить проблему легко с помощью программируемой техники с таймером, но на такое оборудование придется потратиться. Еще один минус: внутрь ветер поступает естественным образом, а значит, не подогревается и не очищается. Из-за этого вытяжной прибор будет периодически засоряться, что требует регулярной очистки и профилактических мероприятий.

Как сделать вытяжку в гараже

Чтобы установить конструкцию своими руками, нужно выполнить следующие шаги:

  1. Отступите от пола 15-20 см в высоту.
  2. Проделайте перфоратором отверстие в стене для притока свежего воздуха.
  3. Вставьте отрезок трубы, участок вокруг нее замажьте штукатуркой.
  4. Перфоратором сделайте пространство в потолке, или отступив от него на 15-20 см вниз по стене. В него будет уходить загрязненный воздух.
  5. В подготовленное место в крыше вставьте трубу. Чем она длиннее, тем эффективнее будет смена воздуха. Ее наружный конец закройте конусовидным куполом для защиты от осадков.

В металлическом гараже можно сделать самый простой и дешевый вариант: в выбранных местах просверлите дрелью отверстия по типу решетки, закройте их сеткой.

Установка в помещении конструкции для вытяжки выхлопных газов – обязательное требование СНиПа 21-02-99. Чтобы правильно выбрать ее тип, следует разобраться в работе каждого из них.

Система вентиляции гаража

Вытяжка в гараже. Особенности работы и расчёт.

Гаражное помещение с постоянно хранящимся в нём автомобилем требует организации в нём вентиляции. Циркуляции воздуха предотвратит возникновение ржавчины в гараже и предохранит автовладельца от выхлопных газов и других вредных испарений.

В погодных условиях России устройство вентиляционной системы для закрытого бокса должно быть организовано очень внимательно.

Для этого нужно учитывать следующие моменты:

  • Разность температуры воздуха окружающей среды и гаражного помещения. За счёт того, что воздух внутри бокса теплее, а соответственно легче, он будет подниматься вверх. В то же время более тяжёлый воздух из окружающей атмосферы самотёком по воздуховоду будет поступать внутрь.
  • Между приточным патрубком и патрубком отвода должна быть разница не менее 3 метров по высоте. За счёт этого будет достигаться разность в давлении.
  • Патрубок притока воздуха должен быть установлен с той стороны гаража, с которой преобладающе дует ветер. И соответственно патрубок отвода с противоположной.

Соблюдение перечисленных правил обязательно. В противном случае эффективность вентиляционной системы будет минимальна.

Для увеличения притока воздуха в помещение стоит вместо круглого воздуховода установить воздухозаборник — решетку. Причём его диаметр должен быть в 2-3 раза больше диаметра основной трубы. Он должен монтироваться на высоте до 50 см. Для уменьшения или увеличения притока воздуха в нём должна присутствовать специальная заслонка.

Схемы вентиляции для гаража

В большинстве случаев частный гараж – это небольшое помещение для одной легковой машины. Плюс нередко часть пространства в нем отдана под верстак с инструментами и место для складирования покрышек, канистр и т.п.

Сделать в таком строении самостоятельно вентиляцию проще простого. Производить сложные расчеты по воздухообмену здесь не требуется. Достаточно знать пару формул и норм.

Схем организации вентиляции гаража существует две:

  1. С естественным воздухообменом.
  2. С принудительной циркуляцией воздуха между улицей и помещением.

Реализация обоих вариантов предусматривает установку двух вентиляционных отдушин с трубами – одна на вытяжку, вторая на приток. Принудительная схема вентиляции нуждается в электрическом вентиляторе. Но для большинства гаражей с избытком будет хватать обычной системы с естественной тягой воздуха. Она энергонезависима, предельно проста в монтаже и дешева.

Циркуляция воздуха в гараже с ямой при естественной вентиляции

Требующую электропитание проточную или вытяжную вентиляцию в гараже делать стоит только при наличии в нем отопления. При этом лучше всего оставить свой выбор на одной вытяжке. С ее помощью можно организовать вполне эффективный воздухообмен. А обойдется она не так дорого, как комбинированная приточно-вытяжная вентиляция. Последняя состоит из немалого количества дорогостоящего оборудования, требующего еще и дополнительных трат при эксплуатации.

Выбирая схему вентиляции гаража, необходимо также учитывать конструктивные особенности гаражного бокса. Если он стоит в ряду однотипных сооружений, то есть ограничения по проделыванию вентиляционных отверстий в некоторых его стенах. Трубы вентиляции получится вывести далеко не со всех сторон строения. Но для повышения естественной тяги они должны располагаться в гараже как раз с разных его концов.

В таком случае рекомендуется останавливать свой выбор на вытяжном, приточном либо комбинированном варианте. Эти виды вентиляции в гараже не так сильно зависят от месторасположения и размера воздуховодов. Здесь более важна будет мощность вентилятора.

Воздухообмен при принудительной вентиляции

Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража

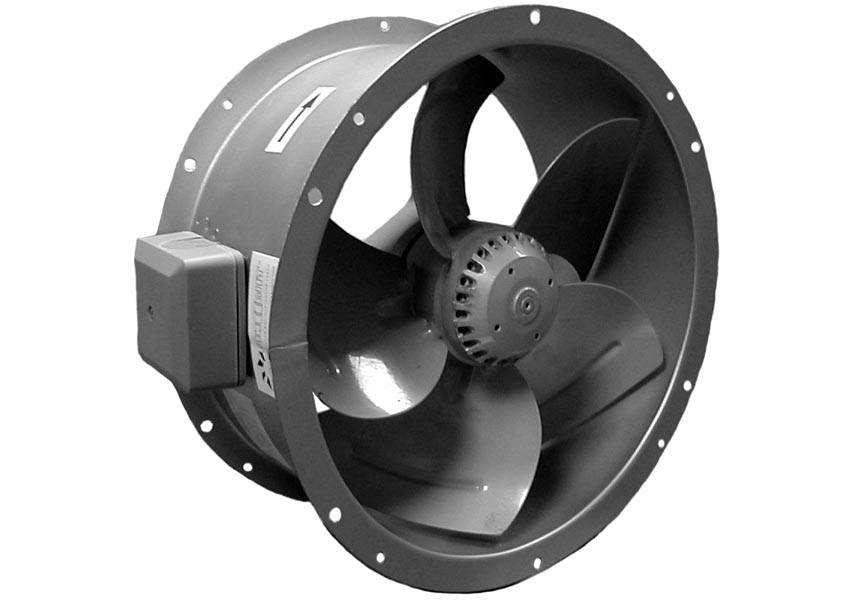

Для создания этой системы подойдет серийная бытовая техника

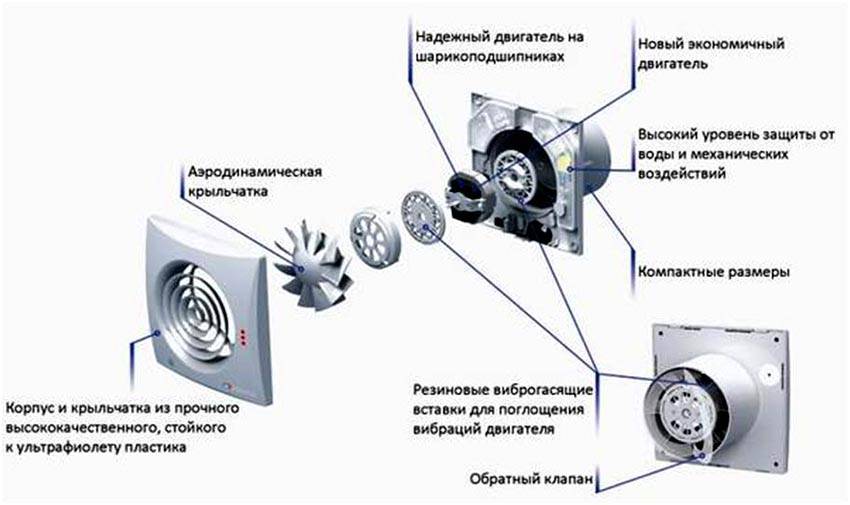

При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.

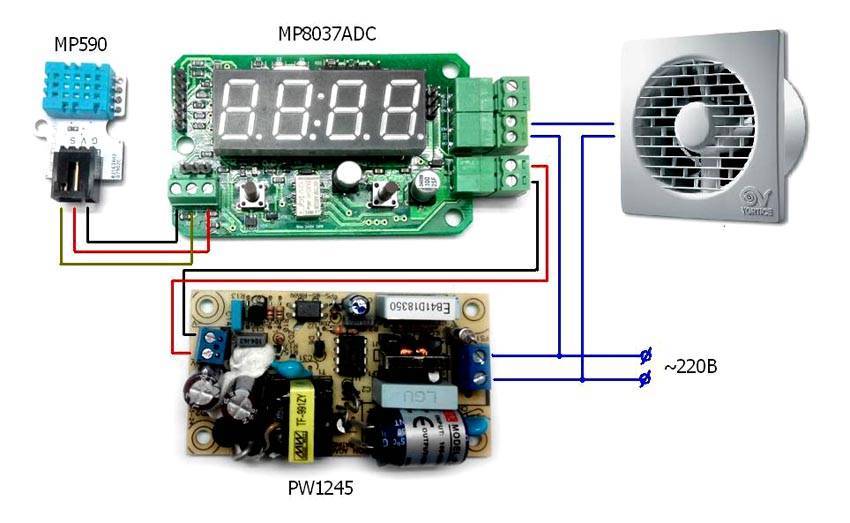

Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов

Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.

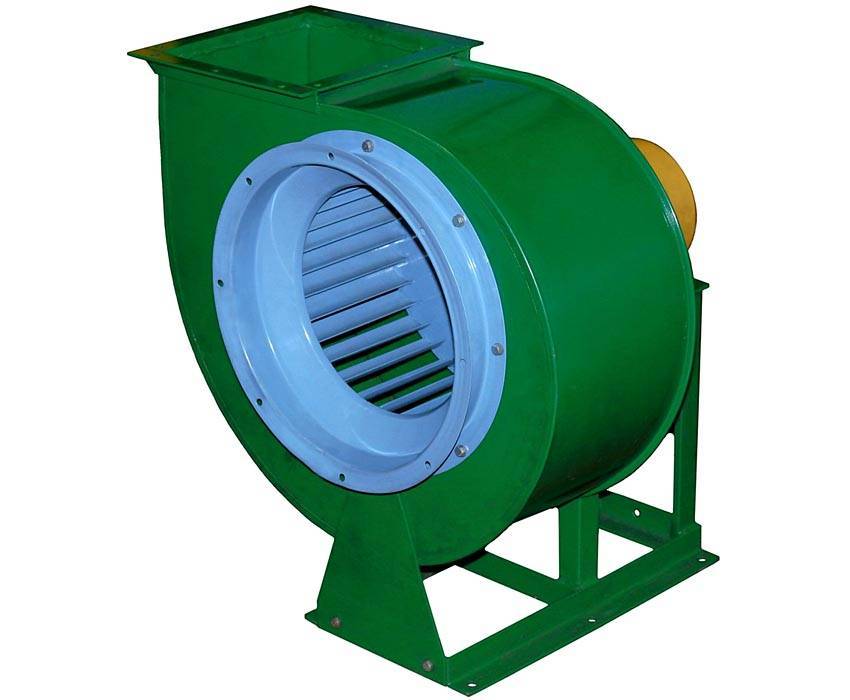

Такая техника способна быстро очистить крупный гараж от загрязненного воздухаЭтот центробежный вентилятор пригоден для эксплуатации на открытом воздухе

Если использовать такое решение, получиться снизить уровень шумов в помещении.

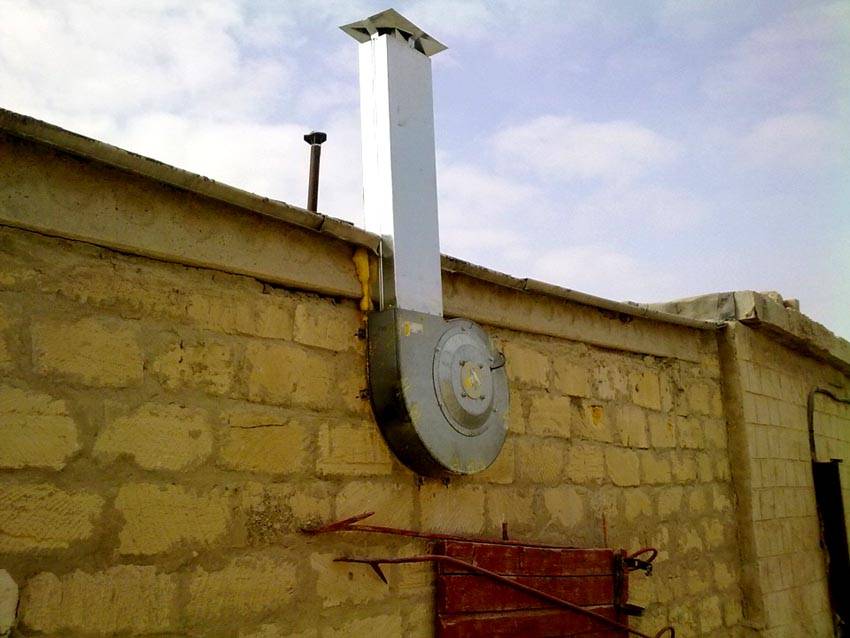

Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции каналаДля создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской

Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.

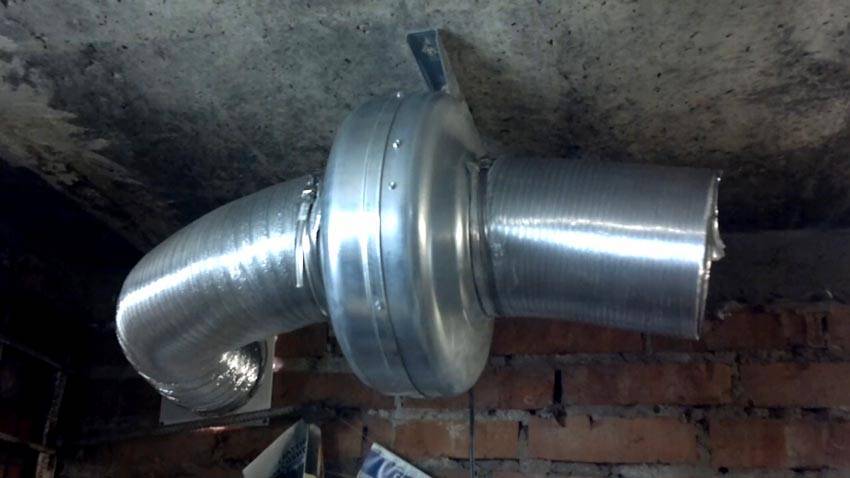

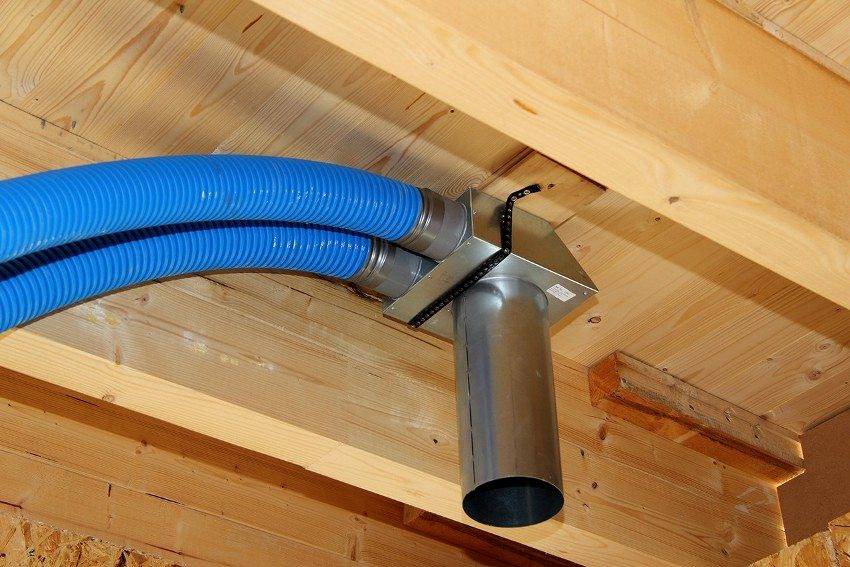

Соединение гибких труб для вентиляции в гараже с прочным заборным устройствомСложный проект

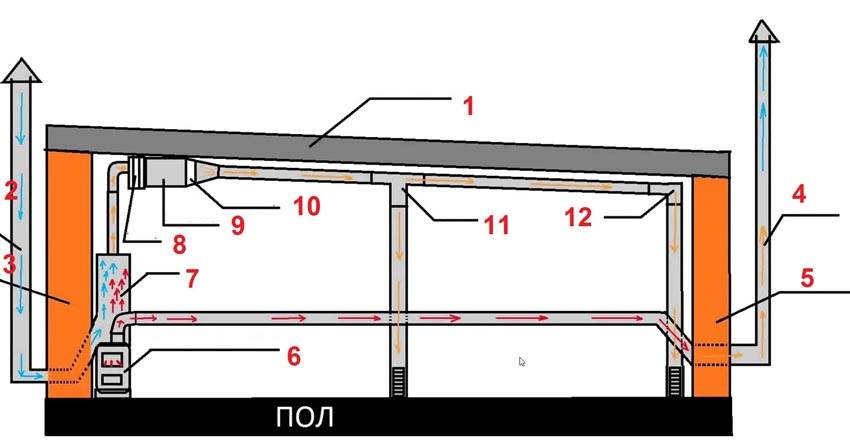

В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:

  • потолок (1) из железобетонной плиты;
  • стены из кирпича (3, 5);
  • входной канал (2);
  • котел отопления на твердом топливе (6) с дымоходом (4);
  • стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
  • фильтр (8);
  • калорифер (9) со встроенными электрическими нагревателями;
  • вентилятор (10) канального типа;
  • тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
  • угольник (12), выполняющий аналогичные функции на торцевой части канала.

К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.

Как сделать вытяжку в гараже: преимущества

Чтобы оценить преимущества принудительной вентиляции, необходимо понимать основную суть происходящего в составе гаражного воздуха. Кроме атмосферных газов, кислорода, азота, и других естественных примесей, в воздухе присутствует влага. При пониженных температурах и низких давлениях влага из газообразного состояния переходит в жидкое (туман, роса).

Различные газы искусственного происхождения, например, выхлопные, смешиваются с воздухом, частично могут растворяться в воде. В воздухе присутствуют частицы пыли и сажи от неполного сгорания топлива, особенно при пуске холодных двигателей.

Кроме того, воздух в гараже содержит пары бензина, растворителей, смазочных масел, выделения из резиновых и пластиковых материалов. Это смесь, которая придает гаражу характерный запах, и совсем не полезна для здоровья и сохранности техники.

Вытяжка в гараже своими руками — фото:

Покрасочные работы в камерах (а гараж – типичный пример камеры), обязательно должны проводиться в противогазе, с питанием чистым воздухом, но автовладельцы действуют как камикадзе. Поэтому, сделанная своими руками вытяжка в гараже для покраски, просто сохраняет несколько месяцев жизни в расчете на одну покраску.

ВНИМАНИЕ! При покрасочных работах в типичном гараже автовладельца-«частника» концентрация паров растворителей превышает ПДК в десятки и даже сотни раз! Многие растворители, лаки и краски содержат в своем составе очень опасные канцерогены!

Часто для гаража используется совершенно недостаточный объем помещения. Бедность не порок, но, действительно, большое свинство. Что просто констатируем, не отвечаем на вопрос «кто виноват» в этом в нашей стране, и идем дальше. Даже большой гараж нуждается в вентиляции, маленькому она совершенно необходима.

Естественная вентиляция происходит путем выхода воздуха из гаража через открытые двери и ворота. Благодаря большой площади гаражных ворот смена воздуха происходит неплохо, если гараж используется только как место стоянки исправной машины: завел, выехал, заехал, заглушил.

Но гараж «частника» является почти всегда и мастерской, в которой занимаются и покраской и чуть ли не литьем металла. Здесь естественной вентиляции точно не хватит, и приходится делать искусственную.

Искусственная вентиляция, присутствующая в 60-70% гаражных строений, решает задачу, для которой она предназначена, не полностью. Ее устройство предусматривает вытяжную трубу с дефлектором. В трубе образуется тяга, которой дополнительно помогает дефлектор, он же своим колпаком прикрывает трубу от попадания осадков из атмосферы.

Приточные отверстия в таких случаях расположены внизу, на уровне пола гаража и прикрыты решетками от грызунов и мелких домашних животных. Работа такой вентиляции сильно зависит от разности температур в гараже и за его пределами.

Поэтому владельцы таких гаражей всегда озабочены отоплением, и это весьма дорогостоящий вариант регулирования влажности и чистоты воздуха. К тому же и пожароопасный, так как гаражи часто отапливают не водяным способом, а с помощью электричества или печи-«буржуйки».

Принудительная вентиляция использует механическую энергию для ускорения потоков воздуха, при помощи крыльчатки или колеса с лопастями, приводимыми во вращение электродвигателем. При незначительной потребляемой мощности, исчисляемой всего десятками ватт (для гаража на один автомобиль), принудительная вентиляция обладает огромной эффективностью. В России она пока мало распространена.

Причина этого, в настоящее время, еще советские стереотипы и представления об устройстве вентиляции, когда электродвигатели были большим дефицитом. Состоятельным людям гаражи делают на современном уровне, с системами кондиционирования, но доля таких гаражей очень невелика в общем числе по России.

Обслуживание вентиляции

Неважно, какая гаражная система вентиляции была выбрана для организации воздухообмена. Даже самые качественные составляющие через какое-то время должны очищаться от грязи и пыли

Ведь только свободное проникновение воздуха в гараж сможет обеспечить необходимый воздухообмен, а если канал загрязнен и мешает проникновению воздуха извне, то такая гаражная вентиляция становится просто бесполезной.

Чистка всех составляющих должна проводиться ежегодно, только в этом случае воздухообмен в металлической конструкции будет хорошим. В противном случае начнет собираться конденсат, что негативно отразится на качестве хранения вещей, автомобиля, который стоит в гараже, и всем металлическом сооружении в целом.

Стоит ответственно отнестись к выбору, потому что качественная гаражная вентиляция — это залог сохранности автотранспортного средства, консервации и овощей в надлежащем состоянии.

Эффективная вентиляционная система способна поддерживать оптимальный температурный режим в помещении на протяжении всего года и бороться с сыростью.

Мы рассмотрели несколько способов, как сделать вентиляцию в металлическом гараже, чтобы она была эффективной и служила долгие годы. Необходимо сделать выбор и приступить к реализации идеи!

Вентиляция над покрасочной зоной

Автолюбители зачастую занимаются в гараже ремонтом, покраской машин. Конечно, в процессе окрашивания выделяется достаточно много токсических соединений, потенциально опасных для здоровья

Важно обеспечить данный участок дополнительной вытяжкой. При этом специалисты и более дальновидные гаражники отмечают, что вентиляционную систему над покрасочной зоной следует также оснастить фильтрами

Обратите внимание: над зоной покраски вытяжку необходимо делать принудительную. Естественной вентиляции в таком опасном месте будет недостаточно, поскольку у нее достаточно низкая эффективность. Воздух обязательно нужно очищать от вредных химических соединений как можно быстрее

Воздух обязательно нужно очищать от вредных химических соединений как можно быстрее.

Наиболее удачное решение – установить принудительную систему вентиляции с двумя вентиляторами. Один вентилятор будет усиливать отток загрязненного воздуха, а другой будет обеспечивать активное нагнетание чистого воздуха. Фильтры лучше установить на обоих воздуховодах, для оттока и притока.

Важно также обеспечить нормальные условия для самой работы в гараже. Например, когда идет окрашивание кузова, на свежей краске моментально выделяется любая мельчайшая соринка, попавшая из воздуха. Именно поэтому пол в гаражном помещении надо увлажнить перед работой, а приточное отверстие должно быть надежно защищено фильтром

Тогда частички сора и пыль не проникнут в помещение

Именно поэтому пол в гаражном помещении надо увлажнить перед работой, а приточное отверстие должно быть надежно защищено фильтром. Тогда частички сора и пыль не проникнут в помещение.

Когда вытяжка с фильтром будет правильно установлена, она не позволит попасть в атмосферу вредным токсичным испарениям. Помните и о грамотном расположении воздуховодов. Вытяжной канал располагается внизу, а вот отверстие для притока свежего воздуха монтируют под потолком гаражного помещения. Тогда вредные пары будут опускаться вниз и сразу же быстро устраняться из гаража.

Можно ли оставить гараж без вытяжки?

Некоторые автолюбители, к сожалению, не уделяют должного внимания вентиляционной системе. И они считают, что вполне можно обойтись без нее, вытяжка в гараже не нужна, особенно, если помещение хорошо отапливается, имеется достойная гидроизоляция.

  • На самом деле в гаражном помещении необходимо установить эффективную вытяжку, позаботиться о бесперебойной работе вентиляционной системы в целом. Обозначим только наиболее существенные факторы.
  • Когда автомобиль длительное время находится в гараже, высока вероятность коррозии металла. Только вентиляция поможет вовремя устранять все излишки влаги, особенно, в зимний период.
  • Если на улице идет дождь, просто высок уровень влажности, либо там достаточно холодно, из-за чего наблюдается сильная разница температур снаружи и внутри гаража, машина оказывается влажной. Крайне сложно все идеально протереть. Когда хорошо работает вентиляция, влага испаряется самостоятельно.
  • Безусловно, в гараже хранятся горючие материалы, предметы, которые могут спровоцировать испарения токсичных веществ. Кроме того, гаражники могут красить свои автомобили, проводить ремонтные работы. И здесь без хорошей вытяжки для обеспечения безопасности и комфорта просто не обойтись.

Вывод однозначный: вытяжка для гаража необходима.

Принудительная вентиляция

Разумеется, именно принудительная вентиляция позволяет повысить эффективность воздухообмена в гаражном помещении. Чтобы обустроить функциональную, действенную систему, нужно запастись следующим оборудованием.

  • Нужен приточный механизм. Понадобится вентилятор, калорифер и фильтр.
  • Обязательно надо использовать оборудование для вытяжки. Можно сделать один канал для оттока воздуха, либо две вытяжки сразу.

Воздушная масса в приточном механизме нагревается, после чего очищается фильтром. Потом воздух распределяется по системе. Осевой вентилятор сумеет вывести грязный воздух на улицу, а уже очищенный – в гаражное помещение. Можно обеспечить равномерное распределение воздуха по гаражу благодаря канальным воздуховодам.

Комбинированная вентиляция

Такая система имеет хорошую эффективность, при этом дает возможность сэкономить на оборудовании и электроэнергии.

Отдельно можно создать систему вентиляции смотровой ямы

Принцип заключается в распределении потоков воздуха: один из них – естественный, а для другого используется автоматический механизм.

В выводном отверстии нужно установить вентилятор для вытяжки – он будет освобождать место, высасывая отработанные массы наружу. Свежие же будут наполнять появившийся свободный объем естественным путем. В такой конструкции расположение вводящих и выводящих проходов не имеет значения: их можно монтировать там, где удобно.

Недостаток комбинированного устройства вентиляции – в необходимости постоянного включения и выключения аппаратуры. Решить проблему легко с помощью программируемой техники с таймером, но на такое оборудование придется потратиться. Еще один минус: внутрь ветер поступает естественным образом, а значит, не подогревается и не очищается. Из-за этого вытяжной прибор будет периодически засоряться, что требует регулярной очистки и профилактических мероприятий.

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.

Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.

Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

  • для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
  • частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

  • вытяжки располагаем по диагонали, на противоположных стенах гаража;
  • нижнее отверстие должно быть выше поверхности пола на 25 см;
  • верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
  • старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
  • если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

  • приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
  • вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

  • определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
  • дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
  • красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
  • теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
  • решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Возможен ли гараж без вытяжки?

Гараж для авто

Конечно, гараж без вентиляции построить можно, но вот проблем в дальнейшем с таким помещением возникнет очень много. Большинство автолюбителей зачастую ставят свой автомобиль в гараж на зимний период. А вот представьте, если в нем нет вентиляционной системы? В таком помещении и сам автомобиль и детали будут подвергаться воздействию коррозии.

Кроме того, в гараже многие и самостоятельно ремонтируют свой автомобиль. Зачастую эта работа сопряжена с использованием очень вредных для здоровья человека химических веществ. Поэтому только качественная и правильно устроенная вытяжка в погребе гаража может удалить опасные пары из помещения и снизить риск для вашего же собственного здоровья.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
