Вентиляция в гараже своими руками

Технологическая карта процесса

Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.

Шаг 1. Расчеты.

На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.

Шаг 2. Начертите схему расположения вентиляционных отверстий.

Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.

Шаг 3. Оформите проем, в который будет поступать воздух.

Делается это перфоратором — просто отсчитайте от пола как минимум 10 см.

Шаг 4. Оформите выход.

Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.

Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.

Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.

Шаг 7. Поставьте дефлектор на трубы.

Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.

Зачем нужна вытяжка

Основная задача вентиляции подвала – увеличить срок хранения продуктов, которые находятся в помещении. Качественно выполненная вытяжка поможет предупредить целый ряд факторов, негативно влияющих на зимние заготовки:

  • В случае недостаточного воздухообмена различные поверхности интенсивно покрываются конденсатом. Металлические элементы при таких условиях начинают ржаветь, а деревянные – гнить. Также повышается влажность, которая способствует развитию грибка и плесени.
  • Зимой температура внутри погреба значительно превосходит показатели гаража. Если не оборудовать вентиляцию, теплый воздух будет постоянно подниматься, вынося с собой конденсат. В результате на кузове машины появятся следы коррозии.
  • При недостаточном вентилировании подвала гаража все припасы, которые в нем хранятся, станут токсичными. Это объясняется работой заведенного двигателя. Также в подвал могут проникать ядовитые испарения от разных технических жидкостей. Вентиляционная система обеспечит полноценное устранение загрязненного воздуха.

Правильно обустроенная система воздухообмена позволит избежать таких неблагоприятных факторов.

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

  1. Разница в плотности холодного и нагретого воздуха.
  2. Воздействие потоков ветра.
  3. Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

  1. В летнее время циркуляция воздуха заметно снижается.
  2. Из-за резкого изменения давления могут появляться сквозняки.
  3. Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм

Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

  • Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
  • Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
  • Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Естественный воздухообмен

Вентиляция гаража — естественная

В стенах помещения проделывают соответствующего диаметра отверстия.  С таким расчетом, чтобы трубы свободно входили в них. Так постепенно происходит монтаж естественной вентиляции в гараже своими руками. В ход идет перфоратор. С его помощью под потолком пробивают отверстие. Отступ не больше 15-20 см. Работа не составляет особого труда, когда стены из пеноблоков. В нее вставляют пластиковые или другие трубы. Если устраивается вентиляция гаража из железа, то отверстия просто высверливаются.

Для притока воздуха также в стенах помещения проделывают отверстия. Диаметр их должен быть таким, чтобы свободно можно было установить пластиковые или другие трубы. Это приточная система.

Затем, таким же образом, выполняется вытяжная канальная система. Отверстие пробивают в противоположной стене. Её локация непосредственно под крышей. Используют одинаковые инструменты. Трубы выводят по крышу. Такой изначальный алгоритм устройства вентиляции в гараже своими руками.

https://youtube.com/watch?v=aU2ta0N1mYs

Механический воздухообмен

Принудительная вентиляция в гараже позволяет частично или полностью заменить отопление, подогревая воздух до + 5°С. Может быть одно- или двухканальной. Работает на два режима: по притоку и отводу воздуха. Приточная часть состоит из электрокалорифера, вентилятора, фильтра. На отток воздуха работает канальный или осевой вентилятор, соединенный с воздуховодом. Он может монтироваться в одном канале или сразу в двух, если в гараже есть подвал. Прежде чем попасть в помещение, воздух очищается от загрязнений и подогревается. Проходя по специальному каналу, он равномерно распределяется. Удаление происходит при помощи канальных вентиляторных приборов осевого типа.

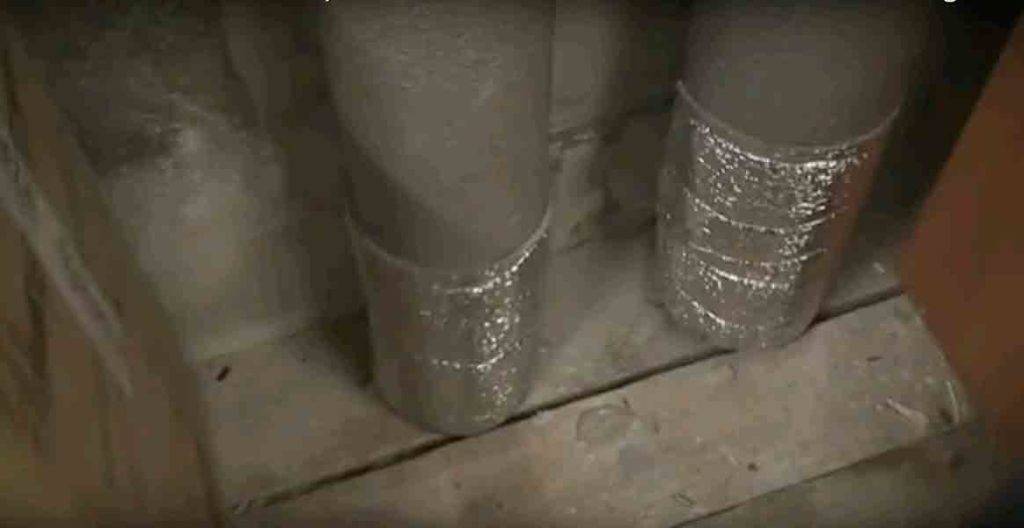

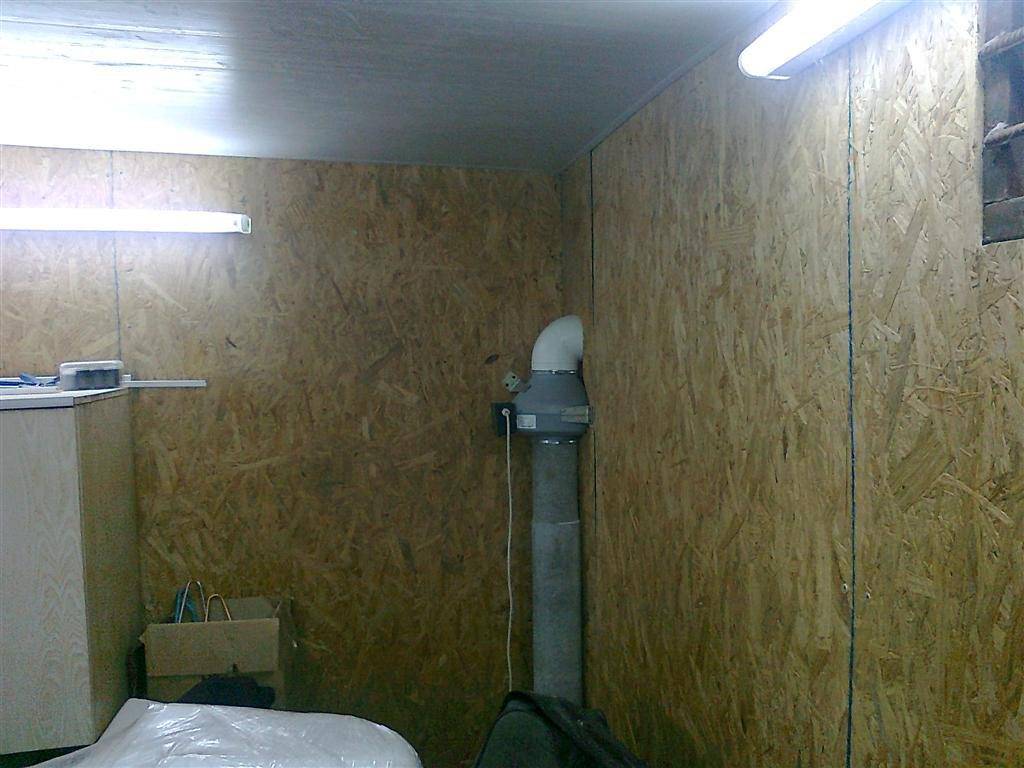

Вентканал в углу гаража с принудительной вытяжкой

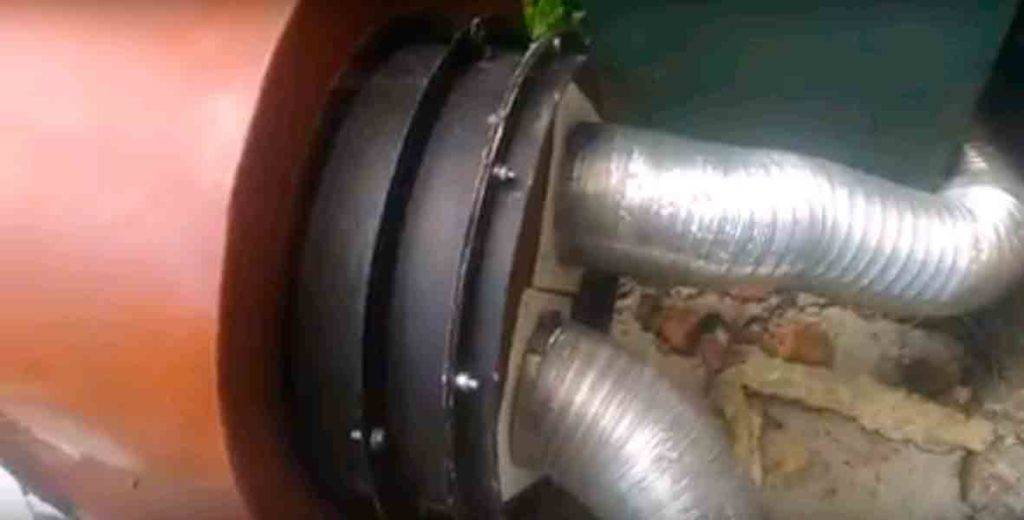

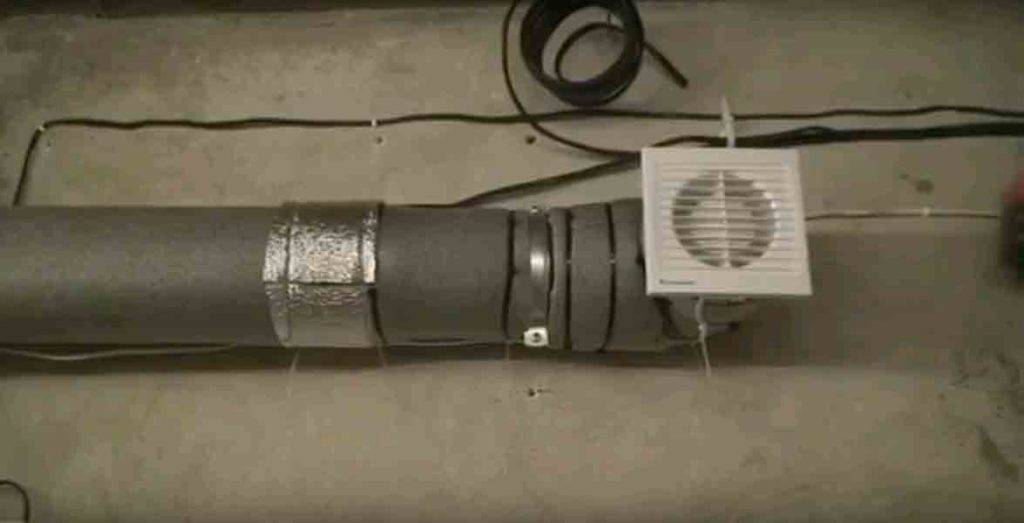

Эффективный обмен обеспечивает компоновка в канал вентилятора во влаго- и термозащите. Он выдувает отработанный воздух, на смену которого подается свежий. Принудительный воздухообмен требует точных расчетов по определению мощности электрического вентилятора, рабочих параметров по установке системы, в частности, сечения воздуховода. Обычно, диаметр трубы выбирается в пределах 160-180 мм

Немаловажно правильно расположить отверстия, по диагонали, на противоположных поверхностях:

  • по притоку – не выше 0,1 м от пола;
  • по вытяжке – на расстоянии 0,1 м от потолочины.

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.

Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.

Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.

Схемы вентиляции для гаража с подвалом

Различается три варианта сети: естественная, принудительная и комбинированная. Все конструкции работают по принципу циркуляции воздуха, отличается организация сети. Для формирования схемы требуется две трубы или воздуховода – один на вход (приточный), второй – на выход (вытяжной).

Естественная вентиляция

Работает по природному свойству нагретого воздуха подниматься, холодного – опускаться. Теплый пар с газами и компонентами поднимается вверх, выходит через естественные отверстия в крыше, через окно или щели в дверях. Приток свежего воздуха также поступает через двери и окна. Для интенсивности воздухообмена устанавливаются воздуховоды. Сеть энергонезависимая, может работать в любых условиях.

Плюсы:

  • простота монтажа;
  • невысокая стоимость;
  • удобство эксплуатации;
  • длительный срок службы;
  • отсутствие шума.

Главный минус – нестабильность работы в летнее время. Чтобы образовалась тяга, необходима разница давления и температур внутри и снаружи помещения. Летом в жару организовать вытяжку крайне сложно, зимой трубы промерзают, что также снижает эффективность системы.

Принудительная вентиляция

Принудительная схема вентиляции гаража стоит дороже, зато работает в любую погоду. Организация сети подразумевает применение автоматических или механических нагнетателей.

Плюсы принудительной вентиляции в гараже:

  1. Регулирование и контроль. Благодаря автоматическим нагнетателям хозяин может задать режим воздухообмена, отключить сеть или увеличить интенсивность циркуляции.
  2. Универсальность. Принудительный воздухообмен организуется в строениях любого типа, конструкции, этажности. Благодаря системе вентиляторов и трубопроводов нормальный приток и вытяжка формируются в ямах и погребах большого заглубления.

Есть минусы:

  • энергозависимость – без электропитания вентиляторы не заработают;
  • высокая цена – оборудование стоит довольно дорого.

Комбинированная система

Сеть организуется так: приток осуществляется естественным образом, вытяжка – принудительная. Для формирования системы применяется приточный воздуховод, а в трубу вытяжки устанавливается вентилятор.

Достоинства:

  • оперативность воздухообмена;
  • быстрое удаление продуктов отработки;
  • минимальные затраты;
  • максимальная эффективность.

Минусов сеть не имеет – вложения небольшие, сделать сможет начинающий мастер. При соблюдении технологии схема работает в любое время года.

Комбинированная вентиляция

Такая система имеет хорошую эффективность, при этом дает возможность сэкономить на оборудовании и электроэнергии.


Отдельно можно создать систему вентиляции смотровой ямы

Принцип заключается в распределении потоков воздуха: один из них – естественный, а для другого используется автоматический механизм.

В выводном отверстии нужно установить вентилятор для вытяжки – он будет освобождать место, высасывая отработанные массы наружу. Свежие же будут наполнять появившийся свободный объем естественным путем. В такой конструкции расположение вводящих и выводящих проходов не имеет значения: их можно монтировать там, где удобно.

Недостаток комбинированного устройства вентиляции – в необходимости постоянного включения и выключения аппаратуры. Решить проблему легко с помощью программируемой техники с таймером, но на такое оборудование придется потратиться. Еще один минус: внутрь ветер поступает естественным образом, а значит, не подогревается и не очищается. Из-за этого вытяжной прибор будет периодически засоряться, что требует регулярной очистки и профилактических мероприятий.

Принцип работы и схема естественной вентиляции

В основе системы воздухообмена без использования всевозможных нагнетающих вентиляторных устройств заложен принцип воздушного шара – теплый воздух вытесняется из помещения гаража или подвала за счет гидростатического давления более холодного и тяжелого наружного воздушного столба. Разница в плотности и удельном весе холодного и теплого воздуха очень небольшая, но все же ее хватает, чтобы обеспечивать естественный воздухообмен с кратностью в 3- 4 меры в час.

Естественной системе вентиляции присущи некоторые «врожденные» недостатки:

  • Невысокая производительность в условиях стандартного гаража, несколько возрастающая в холодное время года и уменьшающаяся практически до минимума в летний зной;
  • Высокая чувствительность к всевозможным поворотам при неграмотной балансировке потоков воздуха внутри помещения гаража;
  • Необходимость тщательного подбора параметров воздуховодов и точек расположения приточных окон и вытяжной трубы.

Важно! Тем не менее, несмотря на перечисленные трудности, естественная вентиляция очень широко используется для обустройства всевозможных помещений и построек, в том числе подвалов и гаражей, вследствие своей необычайной простоты и надежности. На самом деле даже в испепеляющую жару естественное движение воздуха по трубам воздуховодов не прекращается до нуля. При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца

При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца

На самом деле даже в испепеляющую жару естественное движение воздуха по трубам воздуховодов не прекращается до нуля. При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца.

Такой производительности явно недостаточно для полноценной вентиляции гаража, но это все же лучше, чем полная остановка движения воздуха в вентиляционных системах, например, при отключении электроэнергии или перегорании мотора.

Естественная вентиляция

Естественная циркуляция воздушного потока основывается только на законах физики, аэродинамики. У входящего прохладного воздуха – пониженное давление. Он тяжелее комнатного, теплого и влажного, с давлением более высоким. За счет разницы температур, показателей давления происходит вытеснение застоявшегося теплого свежим тяжелым воздушным потоком. При условии, конечно, что система вентилирования налажена хорошо, на пути воздушных масс нет препятствий.

Это основной вариант организации проветривания гаража, требующий минимального вложения средств, сил. Воплощать его лучше всего еще на стадии строительства, когда можно беспроблемно установить вентиляционные трубы, отверстия.

К положительным моментам данного типа проветривания относится:

  • доступная стоимость;
  • простота самостоятельного монтажа.

Есть и отрицательные аспекты:

  • летом при температуре воздуха выше, чем внутри гаража, тяга сведется к минимуму, а то и вовсе иссякнет, проветривание на этом закончится;
  • перемена ветра может не лучшим образом сказаться на циркуляции воздушного потока внутри;
  • небольших параметров гаража может не хватить для создания той разницы температур/давления, которые необходимы для хорошей конвекции воздуха.

Тем не менее, наличие естественной вентиляции – уже хорошо. Пусть с перебоями, но проветривание все же будет. Это гораздо лучше, чем отсутствие вообще какого-либо движения воздуха.

Схемы вентиляции в гараже

Люди, которые планируют в гаражах для хранения легковых или грузовых автомобилей устанавливать вентиляцию, должны ознакомиться с основными вентиляционными схемами. Выделяют три основные схемы, которыми пользуются чаще всего. К ним относятся:

  • Естественная. Считается наиболее распространенной схемой, которой пользуется большинство автомобилистов. При естественном вентилировании не придется тратить финансовые средства на покупку механических вентиляторов. Достаточно сделать в помещении отверстия для притока и оттока воздушных масс. Однако перед созданием таких отверстий придется определить лучшее место для их расположения.
  • Принудительная. Ею рекомендуют пользоваться, если гараж со специальным подвалом. Принудительное вентилирование считается более эффективным, так как воздух циркулирует при помощи дополнительных вентиляторов. Поступающего в систему воздуха достаточно для обеспечения вентиляции в гараже и погребе. Единственным недостатком такой схемы являются немалые финансовые расходы для приобретения необходимого технического оборудования.
  • Смешанная. Подходит для автогаража без дополнительного подвала. При смешанной схеме воздух попадает внутрь помещения естественным путем, а выводится наружу вытяжной системой.

Вентиляция в подвале гаража

Устраивая данную вытяжку, температура воздуха не играет роли, поэтому подачу воздуха при устройстве вентиляции в подвале гаража можно устраивать снаружи строения. Но чтобы не было попадания снега и дождя, мелкую сетку на конец приточной трубы необходимо поставить. В подвале естественная повышенная влажность. В связи с этим, чтобы сделать вентиляцию в подвале гаража, есть смысл настроить прогрев подаваемого воздуха.

Сделать это можно своими руками, практически одной трубой, предварительно подготовить лишь некоторые детали:

  • лист асбестоцементной трубы, размером около 1 м;
  • нихромовую спираль толщиной 0,2-04 мм с керамическими бусами;
  • два куска плоского шифера квадратной формы 1,4 × 1,4 м;
  • осевой вентилятор для установки внутрь пластмассовой трубы.

Определиться с выбором места для нагревателя. Затем остается собрать подготовленные части отопителя и запустить в работу.

Порядок сборки будет следующий:

  1. Поместить спираль внутри асбестовой трубы, концы вывести наружу и через провод соединить с вилкой.
  2. Выложить шифер на пол и стену (если она из горючего материала).
  3. Установить асбестоцементную трубу на опоры над выложенным шифером и закрепить ее.
  4. Соединить две трубы: асбестовую со спиралью и пластиковую с установленным вентилятором.

Подключить шнур со спиралью в розетку на 220 в, и включить вентилятор для вытяжки. Воздух, затягиваемый внутрь трубы, прогревается и выходит наружу уже теплый, просушивая подвальное помещение.

Выводы и полезное видео по теме

Видео-ролик о том, как обустроить вытяжку в гараже и в смотровой яме в частности:

Опыт создания вентиляции в гараже и подвале своими руками:

Чтобы получить ожидаемый эффект, вентиляция в смотровом отсеке гаража должна отвечать правилам установки и целесообразности с экономической точки зрения. Выбор системы следует осуществлять, исходя из специфики постройки, размеров. Только используя эти факторы, удастся не только создать оптимальные условия для обслуживания автомобиля, но и рационально потратить средства.

Хотите поделиться собственным опытом в устройстве воздухообмена в гаражной смотровой яме? Располагаете ценной информацией по теме статьи, которая будет полезна посетителям сайта? Оставляйте, пожалуйста, комментарии в находящейся ниже блок форме, задавайте вопросы и публикуйте фото по теме статьи.
