Верстак для гаража: купить или сделать своими руками?

Детали для верстака

Для изготовления классической модели верстака из металла потребуется набор следующих запчастей:

  • Различные типы болтов, шурупов и саморезов по металлу и по дереву.
  • Стальные уголки толщиной 40−50 мм — необходимы для окантовки рабочей поверхности. Длина просчитывается заранее в процессе прорисовки чертежа конструкции.
  • Лист стали толщиной около 2−3 мм — для изготовления столешницы.
  • Стальная полоса длиной около 4 мм.
  • Листовая сталь толщиной в 2 мм — для изготовления фиксаторов для полок и ящиков.
  • Листы фанеры толщиной в 2 мм — для изготовления стенок стола и ящиков.
  • Труба квадратная 50*30 мм или 60*40мм — в зависимости от того, какие намечаются нагрузки на поверхность столешницы. Профтруба необходима для изготовления каркаса или станины.
  • Направляющие ролики для изготовления выдвижных ящиков.
  • Деревянные доски толщиной не менее 5 см.
  • Ручки для ящиков.
  • Грунтовка.
  • Краска по металлу и дереву.

После подготовки всех материалов и инструментов, а также выполнения необходимых замеров и определения местоположения будущего верстака можно приступать к сборке оборудования.

Конструкции верстаков для гаража

Материал, из которого изготавливается верстак, также бывает различный. Чаще всего верстак своими руками устанавливают в гараже или ином подсобном помещении (в сарае, мастерской, кладовке), где площадь помещения небольшая.

Если вы собираетесь установить оборудование. для начала определитесь, для каких целей оно будет предназначено:

  • небольшого ремонта или мелких слесарных работ;
  • станете постоянно его использовать (хобби, обслуживание дома или участка);
  • для поддержки технического состояния автомобиля.

Устанавливая верстак, выбирайте место в помещении, которое будет:

  • компактным и устойчивым;
  • универсальным;
  • хорошо освещаться;
  • осуществлять функции хранения;
  • безопасным местом для вас и окружающих;

Стандартный верстак обладает размером в высоту до 900 мм, а ширина и длина, в зависимости от места установки, могут быть от 1200 мм до 2500 мм и, соответственно, от 300 до 1000 мм.

пример верстака

Строение универсального верстака

Верстак, как и любая другая специализированная мебель, имеет несколько вариантов, отличающихся по форме, размерам, типу конструкции и назначению. Но традиционно модель верстака имеет несколько составных частей:

  1. Столешница должного размера.
  2. Подстолье, в котором предусмотрены отсеки для хранения инструмента, выдвижные ящики.

Непосредственно на самой столешнице располагаются тиски (струбцины), столярный инструмент, рубанки, станки для обработки древесины.

На поверхности верстака могут устанавливаться и другие типы инструментов, в зависимости от назначения конструкции, профессиональной занятости владельца мастерской или гаража.

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Конструкция верстака

Верстаки бывают разных моделей: обычные, откидные, складные. В том случае, если изготавливается верстак для гаража своими руками, чертежи обязательны к применению. В них должны быть указаны все детали: где будут размещаться инструменты, какие работы планируются на нём проводиться. От таких показателей и зависит выбор модели для личного использования.

Как правило, все простые устройства в обязательном порядке оборудуют выдвижными ящиками. Их можно сделать как из металла, так и из дерева. Стол дополняют рёбрами жёсткости, дополнительными полками и приспособлениями для удобного взвешивания различных инструментов. Но самым важным моментом, который нужно учитывать, является надёжность и устойчивость стола.

Тиски, упоры и прочие приспособления

В качестве заключения дадим пару подсказок: чем и как укомплектовать верстак для удобной работы. Первое и самое очевидное — слесарные тиски. Они должны быть достаточно массивные, для гаража рекомендуется раствор губок не менее 15 см

Обратите внимание, что крепить тиски нужно сквозь стол, предусмотрев с нижней стороны ответную стальную пластину с отверстиями. Оптимальное место расположения — в 100–120 см от любого из углов верстака, при этом желательно предусмотреть дополнительные отверстия, чтобы тиски можно было повернуть под прямым углом

Второй неизменный атрибут — плита для рубки металла. Целенаправленно разбивать покрытие стола не стоит, особенно если под ним жаропрочная прокладка. Оптимальные размеры плиты — 300х300 мм при толщине не менее 20 мм. Если испытываете затруднения в подборе такого толстого металла, сварите вместе несколько тонких пластин, предварительно стянув их болтами.

В зависимости от сферы ваших увлечений могут быть также полезны столярные тиски, съёмная оправка для жестяных работ и несколько переставных стопоров: уголков со штифтами, которые вставляются в отверстия в столешнице с подкрученными снизу ответными планками. Также очень полезно отвести место под чистовые и тонкие работы, уложив там лист стекла на пружинящей резиновой подкладке.

рмнт.ру

Требования безопасности к самодельной конструкции верстака

Любая конструкция должна быть в первую очередь безопасна, а затем функциональна и практична.

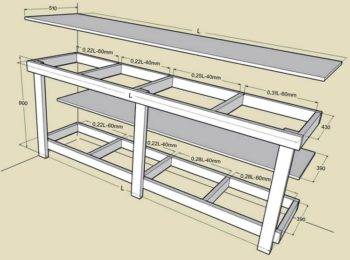

Чертеж верстака для гаражных работ.

Работа на верстаке несет в себе потенциальную опасность, поэтому он должен соответствовать следующим требованиям:

Верстак должен надежно фиксироваться на полу и не шататься в процессе работы.
Стол, оббитый листовой сталью, должен оснащаться с защитной сеткой высотой не менее 1 метра, проходящей по всей длине верстака.
Рабочее место должно проектироваться удобно и эргономично: все под рукой и ничего не мешает рабочему процессу.
Углы столешницы не должны иметь острых кромок.
Клинья в отверстиях должны крепиться прочно, но не так плотно, чтобы не сколоть края. Отверстия выполняются одинакового размера.
Винты хорошо смазаны, дабы обеспечить плавное перемещение ходовых частей верстака. Их делают металлическими, реже деревянными

По окончанию работы их следует немного ослабить и держать в незатянутом положении.
Поверхность столешницы шлифуется, важно добиться гладкости, отсутствия дефектов. Рабочая поверхность должна постоянно чиститься от стружки и масла.
Следите за чистотой пола рядом с верстаком, в противном случае возможны травмы.
На губках тисков должны присутствовать мягкие прокладки, обеспечивающие надежную фиксацию заготовок.
Используя несколько тисков, следует располагать их на расстоянии не меньше одного метра друг от друга.
Необходимо использовать виброгасящие прокладки из резины при работе с электроинструментами.
На верстак не следует ставить горячие вещи, разливать на них воду и ставить возле него отопительные приборы.
При сверлении, распиловке и другой работе, способной повредить поверхность столешницы, следует под обрабатываемую заготовку подкладывать защитную доску.
Правильно сконструированный верстак способен выдержать нагрузку около 200 килограммов.. Важно! Мастер должен помнить и про свою безопасность

Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали

Важно! Мастер должен помнить и про свою безопасность. Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали. Работать следует в специальных защитных очках

Работать следует в специальных защитных очках.

Более расширенные требования к рабочим столам описаны в ГОСТ 20400 и ГОСТ 22046. Верстак должен отвечать всем требованиям безопасности и только после соблюдения всех условий следует приступать к работе.

Из какого материала лучше сделать верстак в гараж своими руками

Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:

  • деревянными;
  • металлическими;
  • комбинированными.

В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.

Преимущества и недостатки деревянного верстака в гараже

Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.

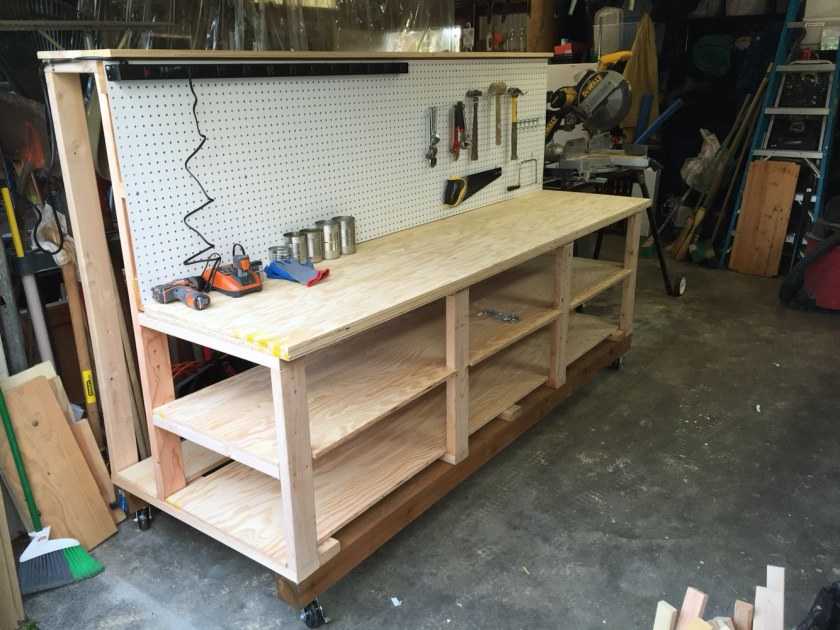

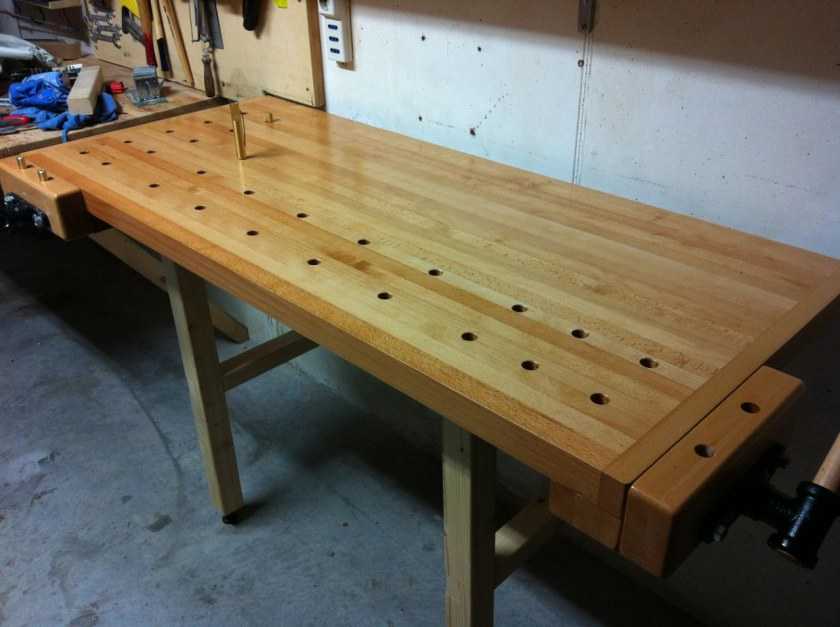

Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место

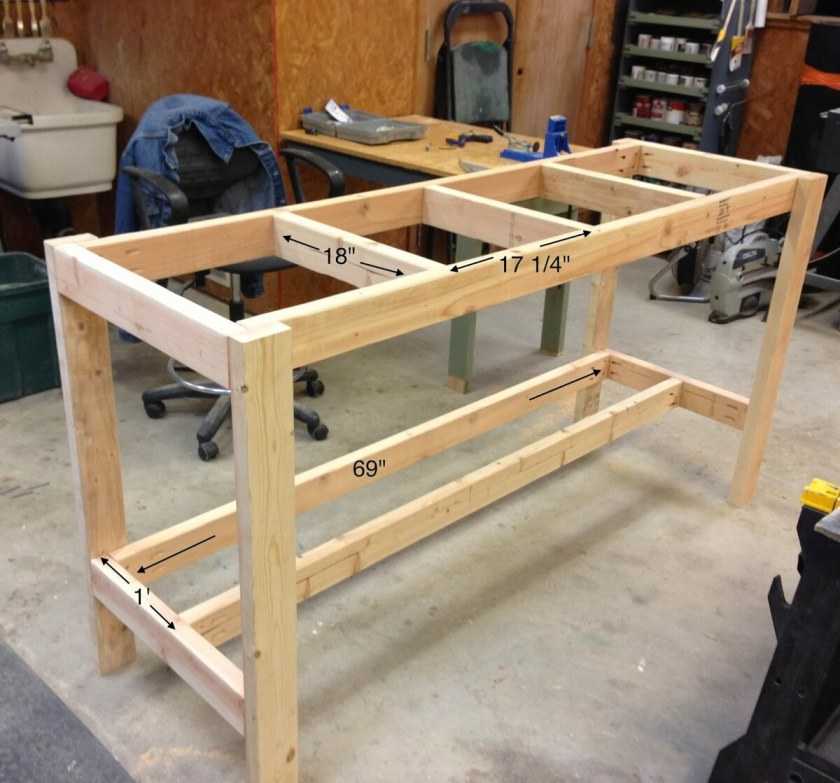

Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.

Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.

С другой стороны, деревянный стол имеет и множество недостатков:

  • не способен выдерживать значительные силовые нагрузки;
  • рабочая поверхность не предназначена для установки нескольких инструментов, что не позволяет одновременно использовать тяжелые слесарные тиски и производить заточку или сверление;
  • деревянная станина недолговечна;
  • древесина плохо реагирует на влажность и контакт с различными красками, маслами и другими веществами;
  • существует опасность возгорания.

Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки

Преимущества и недостатки металлического верстака для гаража

Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.

Статья по теме:

С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:

  • компактность с высокой степенью надежности;
  • способность выдерживать серьезные механические нагрузки;
  • увеличенный вес конструкции, делающий ее более устойчивой;
  • большой выбор модификаций (конструкция может быть складной, передвижной, укороченной или с откидной столешницей);
  • прочность и надежность всех соединений;
  • пожаробезопасность;
  • долговечность и простота в уходе;
  • отсутствие острых углов делает столешницу безопасной;
  • рабочая поверхность позволяет устанавливать два комплекта тисков;
  • за счет высокой прочности материала на столе можно выполнять резку и распиловку, а также шлифовку и обточку металлических и деревянных деталей;
  • пространство под столешницей можно использовать для установки полок, органайзеров, сетки и ящиков для инструмента;
  • металлическая стружка не повреждает поверхность.

Этап проектирования

Работы по изготовлению слесарного верстака своими руками начинаются с составления его проекта. Существует два пути, по которым может пойти домашний мастер — делать оборудование по месту либо по заранее составленному плану. В первом случае ножки верстака сразу крепятся к полу и к ним привариваются основные элементы конструкции.

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Требования безопасности к самодельной конструкции верстака

Любая конструкция должна быть в первую очередь безопасна, а затем функциональна и практична.

Чертеж верстака для гаражных работ.

Работа на верстаке несет в себе потенциальную опасность, поэтому он должен соответствовать следующим требованиям:

Верстак должен надежно фиксироваться на полу и не шататься в процессе работы. Стол, оббитый листовой сталью, должен оснащаться с защитной сеткой высотой не менее 1 метра, проходящей по всей длине верстака. Рабочее место должно проектироваться удобно и эргономично: все под рукой и ничего не мешает рабочему процессу. Углы столешницы не должны иметь острых кромок. Клинья в отверстиях должны крепиться прочно, но не так плотно, чтобы не сколоть края. Отверстия выполняются одинакового размера. Винты хорошо смазаны, дабы обеспечить плавное перемещение ходовых частей верстака. Их делают металлическими, реже деревянными

По окончанию работы их следует немного ослабить и держать в незатянутом положении

Поверхность столешницы шлифуется, важно добиться гладкости, отсутствия дефектов. Рабочая поверхность должна постоянно чиститься от стружки и масла

Следите за чистотой пола рядом с верстаком, в противном случае возможны травмы. На губках тисков должны присутствовать мягкие прокладки, обеспечивающие надежную фиксацию заготовок. Используя несколько тисков, следует располагать их на расстоянии не меньше одного метра друг от друга. Необходимо использовать виброгасящие прокладки из резины при работе с электроинструментами. На верстак не следует ставить горячие вещи, разливать на них воду и ставить возле него отопительные приборы. При сверлении, распиловке и другой работе, способной повредить поверхность столешницы, следует под обрабатываемую заготовку подкладывать защитную доску. Правильно сконструированный верстак способен выдержать нагрузку около 200 килограммов.

Важно! Мастер должен помнить и про свою безопасность. Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали. Работать следует в специальных защитных очках

Работать следует в специальных защитных очках.

Более расширенные требования к рабочим столам описаны в ГОСТ 20400 и ГОСТ 22046. Верстак должен отвечать всем требованиям безопасности и только после соблюдения всех условий следует приступать к работе.

Конструктивные особенности и виды

Перед тем, как сделать верстак в гараже, нарисуйте себе эскиз со всеми размерами, выберите материалы, из которых он будет собираться. Эскиз необходим для того, чтобы, во-первых, не портить строительный материал при возможной переделке и знать, чего и сколько вам нужно. А во-вторых, чтобы понимать, как в конечном варианте будет выглядеть ваше рабочее место, что нужно добавить или наоборот убрать.

Металлический верстак

В зависимости от того, с каким материалом вы чаще всего будете работать и выбирается вид данного приспособления. Если в планах чаще работать с металлическими изделиями, то гаражный верстак лучше использовать слесарный, если же с деревом, тогда предпочтите столярный. Такое разделение мотивируется тем, что во время работы с металлом необходимо использование веществ (машинное масло, различные охлаждающие вещества), которые на деревянной столешнице могут оставлять следы, а соответственно и повреждать ее.

Как правило, простейший вариант верстака в гараже своими руками состоит из таких конструктивных элементов:

  • основание – рама (металлическая или деревянная) на ножках. К нему крепится все остальное;
  • рабочая часть – столешница;
  • дополнительные части – открытые или закрытые полки, тумбочки для хранения инструмента, рабочих приспособлений;
  • полка-щит – позволяющая не отходя от рабочей поверхности иметь под рукой все необходимое.

Для более эффективной работы самодельный верстак для гаража может быть: одно- или двухместным, бывают также многоместные. Очень часто владельцы условно разбивают верстак на две зоны. Одна предназначается для работы на установленном оборудовании, а вторая часть стола — для ручной обработки материала.

В зависимости от конструкции рабочий стол в гараж может быть:

  • складным. Минусом такого стола является его возможная деформация при сильных нагрузках;
  • на колесиках, для удобного перемещения;
  • откидным;
  • в виде верстака-шкафа, в нем подразумевается наличие разных секций.

Особенности конструкции

Несмотря на то что верстаки отличаются друг от друга не только своими габаритами, но и целевым назначением, конструкция у них примерно одинаковая. Верстак, изготовленный собственными руками, визуально схож с обычным письменным столом, дополненным различными инструментами и деталями. Ведь основное назначение верстака именно в том, чтобы держать все необходимое все под рукой.

  • Основной элемент конструкции — это рама, изготавливаемая, как правило, из металла. Она является опорой для всего устройства.
  • Не менее важным элементом является столешница — прочная толстая поверхность стола, способная выдержать огромные нагрузки, например, мощный удар молотка. Может изготавливаться из плотного сорта дерева или из металла. Столешница предназначена для установки на её поверхности необходимых слесарных инструментов (зажим, станок и так далее).
  • Тумбочки. Их может быть несколько. Располагаются чаще всего по краям столешницы. В каждой тумбе может находиться несколько выдвижных ящиков для хранения инструментов (молоток, пассатижи, отвёртки), которые в любой момент могут понадобиться в процессе выполнения ремонтных работ.
  • Ещё в верстак монтируются дополнительные полки для хранения инструментов. Как правило, полки устанавливают под столешницей или над ней.

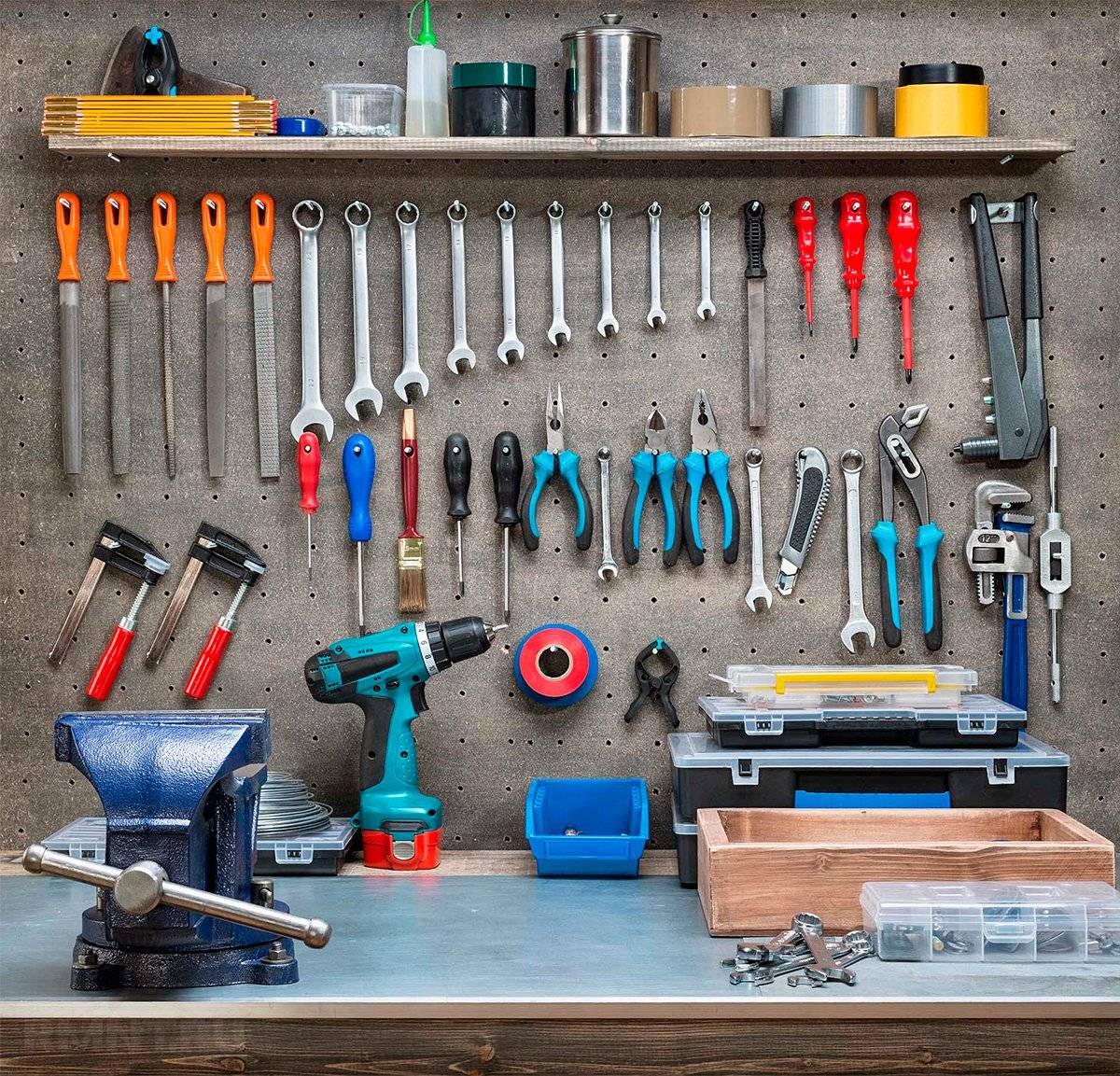

На рабочую стену, к которой устанавливается верстак, вешается защитный экран, оберегающий поверхность от различных механических повреждений. Более того, на таком экране всегда можно оборудовать дополнительные навесные полки, куда будут складываться нужные приспособления и инструменты.

Устанавливать верстак следует в хорошо освещённом месте. Поэтому вблизи оборудования должна находиться розетка для присоединения к ней поворотной лампы. Размесить освещение можно в любом удобном месте: над верстаком, сбоку или рядом с устройством.

Инструкция, как сделать верстак своими руками

  1. Заранее проводят замеры помещения в гараже или мастерской, чтобы определить комфортные габариты будущего строения.
  2. На чертеже отображают размеры, особенности конструкции, расположение всего инструментария, осветительных приборов, розеток.
  3. Первым монтируют каркас (после проведения предварительной обработки и шлифовки поверхностей).
  4. Для крепления используют саморезы и металлические уголки.
  5. Следующий этап работы – это изготовление столешниц. Желательно строить столешницу в виде цельной пластины, поверхность которой надежно защищена от действия химических веществ, составом, лакокрасочных изделий и возможного возгорания (от искр при резке металла или сварке).

После сборки остова приступают к внутреннему оформлению: монтируют полки, выдвижные ящики, крючки, внутренние осветительные приборы. На наружной поверхности устанавливают инструменты и струбцины для фиксации деталей, старой мебели, автомобильных запчастей.
