Автоматика для ворот: подборка из 10 лучших электроприводов для откатных и распашных ворот частного дома с открытием наружу

Возможные ошибки и как их избежать

Схема правильного подключения всех комплектующих элементов привода для распашных конструкций

При самостоятельной установке автоматики требуется определенный опыт работы с такими конструкциями. Если его недостаточно, могут возникнуть проблемы, в результате которых автоматика работает со сбоями или вовсе не функционирует.

Только при правильной, последовательной установке всех элементов можно избежать ошибок. Все работы должны выполняться строго по схеме или чертежу. В этом случае легче исправлять ошибки. В другом случае установить причину сбоя будет невозможно без специалиста.

После установки автоматики необходимо сразу же проверить ее работоспособность: не возникает ли где замыкание, нет ли каких-либо преград. Если будут обнаружены какие-то дефекты, то их сразу же следует устранить.

Выбираем автоматику для откатных ворот

Откатные ворота – популярная защита въезда на частные, промышленные и общественные территории. Привод для таких ворот просто необходим, ведь тяжелую створку сложно двигать механически.

Конструкция откатных ворот подразумевает наличие места для отката полотна

Отвечая на вопрос “какой автоматический привод для откатных ворот лучше”, специалисты рекомендуют обратить внимание на следующие параметры:

• соответствие характеристик привода и веса створки ворот (зависимость веса и тягового усилия);
• климатические условия в регионе;
• вид концевого выключателя (электромагнитный и электромеханический);

Специалисты настаивают, что в условиях российских зим лучше использовать электромагнитный выключатель, так как на него не действуют минусовые температуры.

интенсивность эксплуатации (для личного, общего и промышленного использования).

Каждая характеристика влияет на качество и долговечность работы ворот. Так, например, тяговое усилие напрямую зависит от веса створки, рассмотрим на примере двигателей Алютех:

• для створок весом до 500 кг модель ROTEO RTО-500 с максимальным тяговым усилием в 500 Н (такой привод используется в частных домах и небольших предприятиях, где ширина ворот не превышает 3 метра);
• ROTEO RTО-1000 – модель с тяговым усилием в 700 Н для ворот весом до тонны (подходит для въездных конструкций на стоянках, складах и тд.)
• для полотна весом до 2 тонн предусмотрена модель ROTEO RTО-2000 (привод используется на промышленных объектах).

Российские производители автоматики (например, Алютех) выпускают автоматические приводы с учетом негативных погодных условий средней полосы России. В редукторы закладывается специальная арктическая смазка, которая не промерзает до температуры -30 и гарантирует бесперебойную работу техники даже в самые холодные ночи. В северных же областях производитель предлагает использовать дополнительный нагревательный элемент, который сохраняет мотор от морозов до -60 градусов.

Дополнительный нагревательный элемент обеспечит бесперебойную работу ворот даже за полярным кругом

Откатные ворота – тот вид защитной конструкции въездной группы, который предусматривает наличие автоматического привода. Полотно ворот, установленное на одной опорной балке, откатывается в сторону, то есть при механическом управлении весь вес створки оказывается в руках пользователя.

Откатные ворота можно открывать вручную в случае поломки или отключения электричества, но для этого понадобится физическое усилие.

Стоит отметить, что срок службы приводов составляет от 5 до 20 лет, если вам понадобилась замена оборудования, смело обращайтесь в Интбест.РФ, наши специалисты проведут осмотр объекта и вынесут свой вердикт по техническим возможностям.

Особенности устройства

Из особенностей распашных ворот выделяются:

• традиционное крепление створок положительно сказывается на долговечности конструкции;
• благодаря угловому соединителю исключается возможность провисания профиля;
• специальное покрытие профиля, которое является защитой от ржавчины;
• скрытые крепежи, благодаря чему обеспечивается красивый вид и снаружи, и внутри;
• обширный набор расцветок конструкции.

Важная особенность устройств автоматики – расчет на ту или иную массу ворот.

Прежде, чем выбирать электропривод, учтите такие факторы:

Размер створок

Главный показатель электромотора – мощность, она рассчитана на габариты створок. Ориентируйтесь не на средние, а на максимально возможные величины. В другом случае оборудование без запаса прочностных характеристик, быстро выйдет из строя.

Например, если створка более 100 кг, а электродвигатель выбирается на 200 кг, она прослужит недолго. Особенно возрастет нагрузка на движок при ветрах. Запас по весу нужно выбирать трех-четырех кратный. В случае со 100-кг воротами это 600-800 кг. Эти автоматические системы дорогие, но вам не придется ремонтировать установленное устройство.

Частота открытий/закрытий

Обычный жилой дом вполне обеспечить привод с интенсивностью 30 процентов. Если автоматика выбирается для промышленных территорий, рассматривайте приводы до 50 процентов запаса на интенсивность.

Стоимость движка для распашных створок должна соответствовать особенностям мощности, прочности и надежности. При желании сэкономить умельцы выбирают самостоятельное изготовление автоматики. Для работ используются готовые профлисты и рычажная приводная система. Если распашные ворота и забор во дворе уже установлены, то необходимо чтобы при их работе была легкой, без трудностей.

Самостоятельное изготовление привода возможно со следующими узлами и запасными частями:

• двумя поворотными движками доводчиками от Газели 3302 Катран с электроуправлением;
• питающим кабелем с двужильным сечением 2,5мм, его длины должно хватить до точек установки блока питания и соединителей Wago -4 шт;
• блоком питания – можно использовать компьютерный;
• радиоканалом управления – настраивается при помощи простого реле – одно или двухканального;

Механизмы движков крепятся кронштейном из уголка 40-20 мм. Конструкция редуктора соединяется с верхней частью ворот при помощи рычага, который изготавливается из газовой опоры-стойки.

Если электромеханический привод покупный, перед установкой устройство переводят в режим ручного управления. Для этого используется ключ, который обычно прилагается к устройству. Такое действие облегчит смену положения штока. После этого переместите механизм до максимальной отметки и укрепите на опорах створки ворот.

Подведите электропровода и перейдите к испытательному этапу. Когда механизмы будут отлажены на нужное автозакрытие, оборудуйте ворота замком-шпингалетом. В случае затруднения работы электромеханики, с открытием створок можно будет справиться вручную,.

Особенности распашных ворот с электроприводом

Достоинством распашных ворот является легкость самостоятельного монтажа

Автоматический тип распашных ворот отличается от стандартных по наличию электрического привода. Две створки можно открывать внутрь и наружу. При выполнении изделий своими руками нужно учитывать преимущества и недостатки. К достоинствам распашных конструкций относятся:

• возможность обустройства даже при ограниченном бюджете;
• популярность – все узлы автоматики есть в продаже;
• беспрепятственность проезда транспортных средств при наличии места;
• выполнение створок из любых материалов;
• легкость самостоятельного монтажа полотна.

Автоматика для распашных ворот: отличительные особенности и основные типы

Если Вы остановили свой выбор на автоматике для распашных ворот, предлагаем Вам более подробно ознакомиться с существующими типами и принципом работы. Что позволит Вам сделать правильный выбор.

Устройство и принцип работы

Начнём разбор функционирования автоматических систем с классического варианта – распашных ворот для гаража.

Стандартный комплект для открытия или закрытия гаражных конструкций с помощью автоматики состоит из:

1. Электронного блока управления.
2. Антенны.
3. Приводного механизма.
4. Пульта ДУ.

Некоторые модели могут включать в себя лампы, сигнализирующие водителю о состоянии ворот: в каком положении, открытом или закрытом, они находятся, а также подсветку, радиочастотный приёмник.

Комплект автоматики для распашных ворот.

Механизм рычажного привода состоит из двух штанг, которые приводятся в действие редуктором. Одна из штанг фиксируется на полотне створки, открывает или закрывает её при подаче сигнала с блока управления.

Привод рычажного типа на распашных воротах.

Распашные ворота с приводом линейного типа приходят в движение после того как начинает работать шток. Он в свою очередь получает механическую энергию также от редуктора.

Открытие ворот приводом линейного типа.

Примечательной особенностью обеих систем является тот факт, что воротами также можно управлять и вручную. Это позволит завершить процесс закрытия или открытия гаража, в момент выхода из строя автоматики или внезапного отключения электричества.

Эксплуатационные характеристики

Производители предлагают различные по функционированию устройства: входные створки могут открываться только наружу или вперёд – назад.

Выбирая модель с автоматическим приводом, нужно иметь в виду следующие факторы:

• Массу воротной конструкции.
• Ширину полотна ворот.
• Угол, на который могут открываться створки.
• Количество створок.
• Загруженность системы.

Поясним, зачем покупателю необходимо знать эти данные. К примеру, чем больше вес ворот и интенсивнее их работа, тем больше должна быть мощность электропривода.

В магазинах предлагаются автоматические модели, работающие с весом от 200, 400…900 и более килограмм.

Какую из них выбрать – должен решить автовладелец исходя из данных своей гаражной конструкции.

Также различным может быть угол открытия створок. Стандартные модели, как правило, открывают ворота под прямым углом, 90°.

Для тех автовладельцев, кого не устраивает такой вариант, существуют модели с более широким углом открытия до 180°.

Угол открытия распашных ворот.

Также автоматика может открывать въездные ворота с различной плавностью хода. Лучшим, но и более дорогим, будет система, функционирующая без рывков и резких движений.

Типы привода

Однако на этом отличия в моделях не заканчиваются.

Устройства могут иметь разный приводной механизм. Он бывает:

1. Линейным.
2. Рычажным.
3. Подземным.

Линейная автоматика наиболее востребована у владельцев гаражей. Она устанавливается в нижней части створки, хотя есть модели с центральным и верхним креплением. Конструкция состоит из электромотора, редуктора управленческого блока.

Линейные автоматические устройства справляются со створками шириной до трёх метров. Ворота могут открываться закрываться в двух направлениях: наружу и внутрь под прямым углом. В случае проблем с электричеством возможно их ручное открытие.

Комплект автоматики линейного типа.

Рычажные устройства надёжны, имеют большой рабочий ресурс, стоят дешевле остальной автоматики. Их минус – они тяжелее остальных видов. Однако солидная масса позволяет им работать со створками шириной до 4,5 м.

Комплект автоматики рычажного типа.

Они также могут открываться вручную. Некоторые виды автоматических систем оснащены резервной аккумуляторной батареей, что позволяет не зависеть от электроэнергии в случае её отсутствия.

Автоматическое приводное устройство, размещённое под землёй, обладает такими преимуществами:

• Потайная установка под землёй, не портящая облик гаражного строения.
• Работа с тяжёлыми до 900 кг и большими до 5 м створками.
• Возможность открытия створок на угол до 110°.

Надёжный герметичный кожух помогает стойко переносить низкие температуры зимой, не бояться влаги.

Примеры автоматики размещенной под землей.

Обобщим все достоинства и недостатки различных видов распашных ворот с автоматическим приводом.

Плюсы автоматики для распашных ворот:

1. Оперативное срабатывание автоматики.
2. Работа без шума.
3. Экономия времени, не нужно делать лишних движений.
4. Большой ресурс.
5. Возможность надёжной фиксации створок изнутри.
6. Не требует приложения физических усилий.

Минусы автоматики для распашных ворот:

1. Возможны проблемы зимой в морозную погоду.
2. Повышенная цена.
3. Увеличение расходов на электрическую энергию.

Виды автоматических ворот

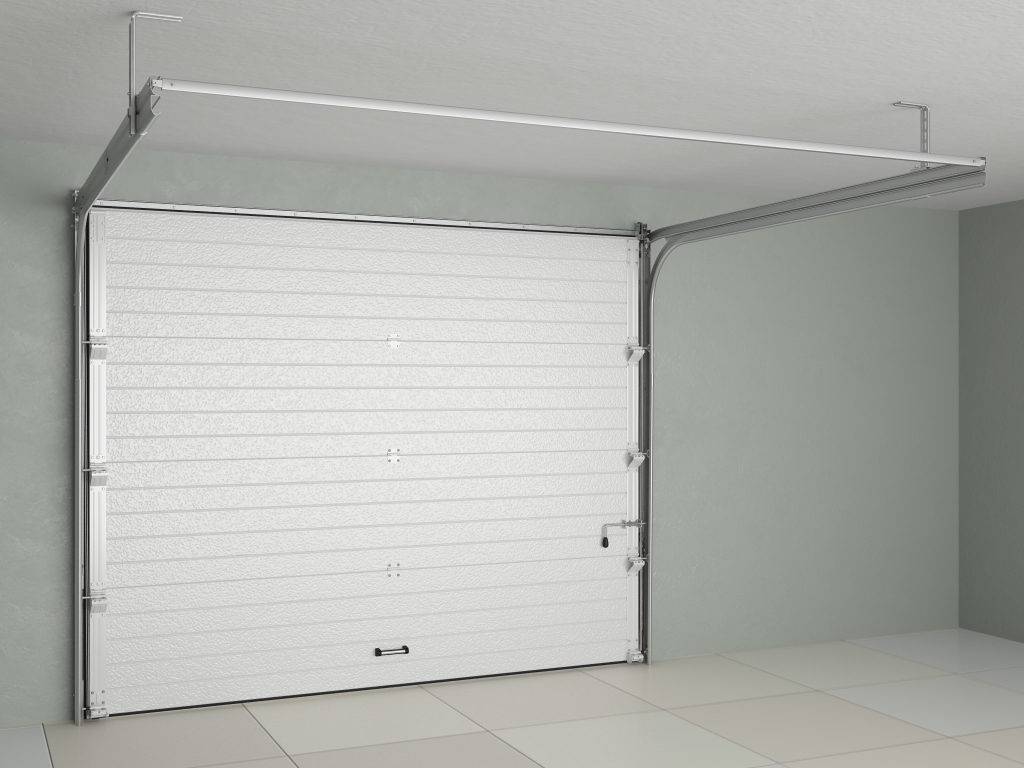

Секционные ворота

Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.

Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы  больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.

Подъемно-поворотные ворота

Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.

В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот.  Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.

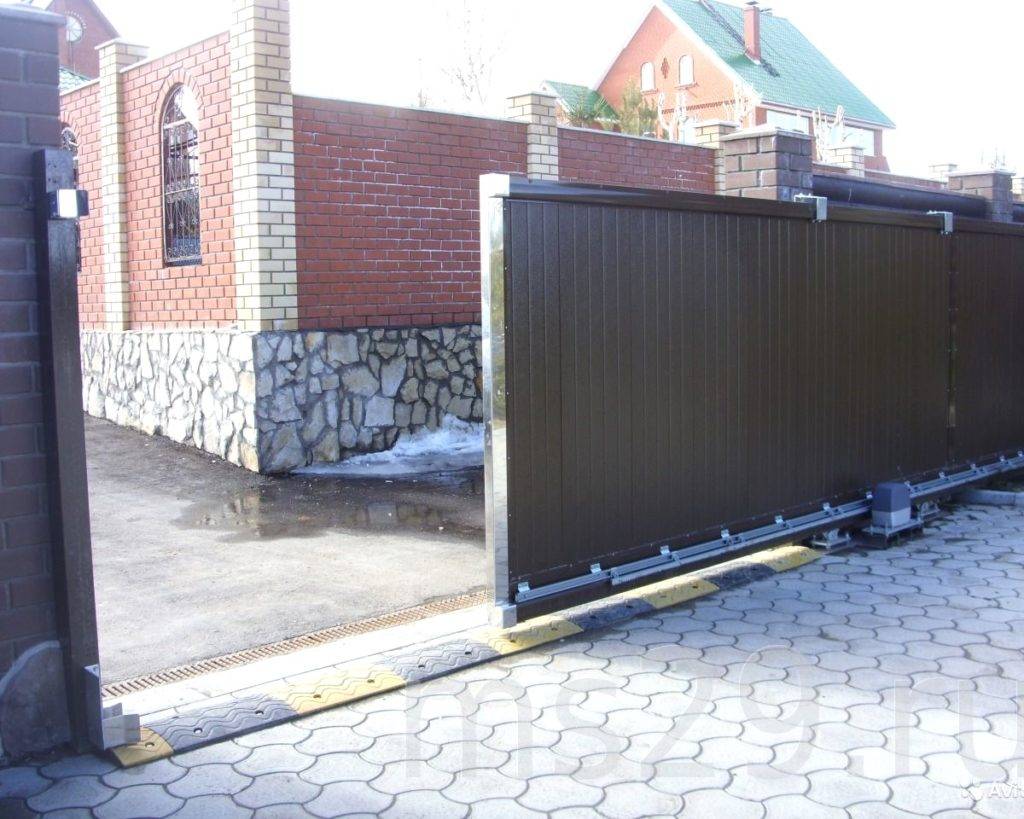

Откатные или сдвижные ворота

Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.

Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.

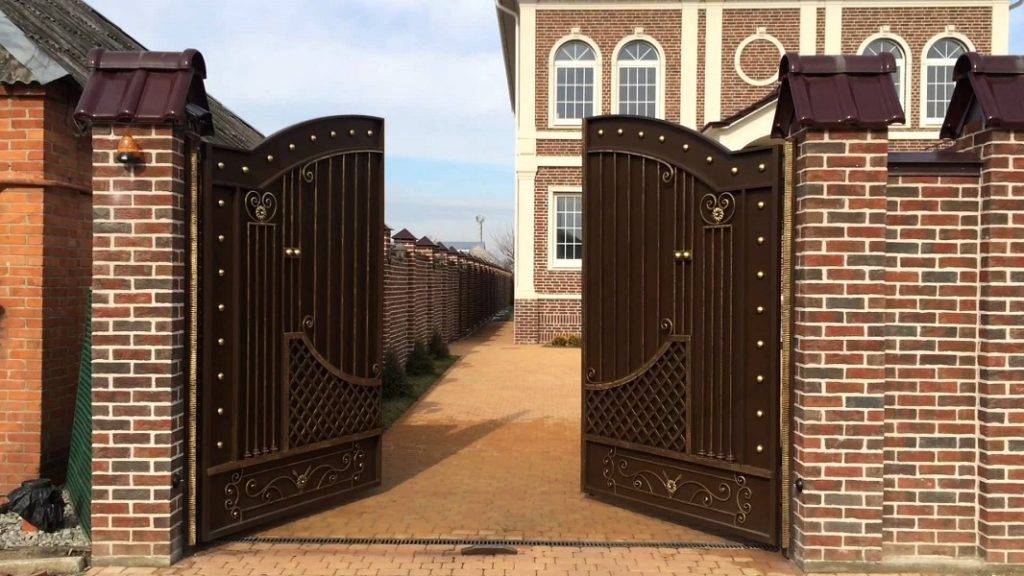

Распашные ворота

Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).

Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.

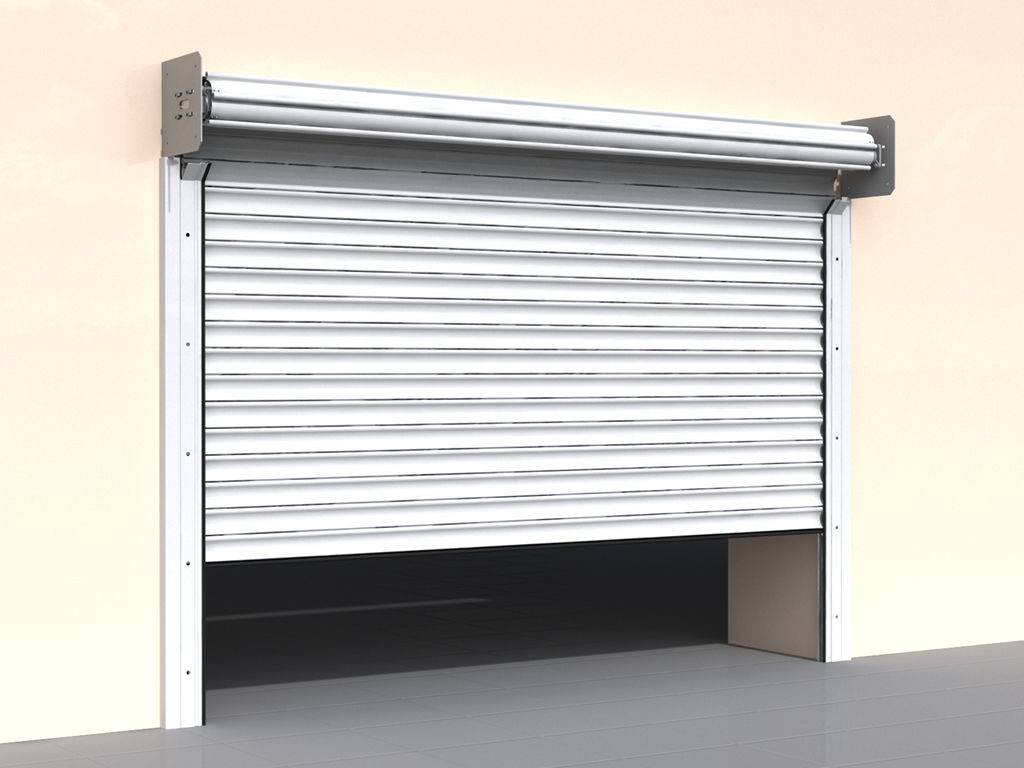

Автоматические роллетные или рулонные ворота

Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.

Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).

Автоматика для откатных ворот Comunello

https://youtube.com/watch?v=xLjAIbiVYMg

Компания Comunello создает технику, основные механизмы которой находятся в прочном корпусе из алюминия. Это надежно защищает каждую деталь от коррозии, уменьшая вероятность негативного воздействия влаги, а также любых повреждений под воздействием атмосферных осадков.

Устройство отличается полимерным покрытием, обладает классом защиты IP44.

Особенности:

• защита от влияния атмосферных осадков;
• прочное полимерное покрытие;
• высокая герметичность устройства;
• современный внешний вид;
• легкая настройка встроенного блока управления;
• надежность и долговечность;
• возможность удаленного управления при помощи специального пульта;
• простота эксплуатации и проведения монтажных работ;
• наличие управляющего блока, который позволяет настраивать основные режимы работы, увеличивающего комфорт от работы с системой;
• безопасность;
• комфорт в управлении;
• возможность частичного сдвига полотна для прохода пешеходов;
• адаптация к условиям холодов России (возможность эксплуатации при температурах от -35 до +50 градусов).

Электропривод для откатных ворот Comunello FORT FT424KIT.

Модель FORT 424 KIT используется для работы на воротах, чей вес не превышает 400 кг. Такое приспособление часто используют в частных домовладениях, чему способствует доступная ценовая политика компании. Модель работает при режиме средней интенсивности.

Прибор работает от напряжения в 24 Вт, может делать до 40 циклов за один час.

Электропривод для откатных ворот Comunello FORT FT500KIT

Эта разновидность создана специально для работы на конструкциях, вес которых не превышает 500 кг. Она оснащается сразу двумя пультами для осуществления дистанционного управления системой.

Электропривод для откатных ворот Comunello FORT FT624KIT

Устройство FT624KIT, созданное в Италии, отличается высокой надежностью и простотой в эксплуатации. Создано специально для работы со створками, чей вес достигает 600 кг. Вес устройства составляет 10,6 кг, а мощность потребления электрической энергии 110 Вт. Это дает возможность

Электропривод для откатных ворот Comunello FORT FT700KIT

Привод FT700KIT позволяет осуществлять движение полотен с весом 700 кг. Этот механизм часто применяется не только в частных домовладениях, но и на производстве. Отличается доступной стоимостью и приятным внешним видом. Вся механизация спрятана в корпусе из алюминия, что гарантирует длительный срок её эксплуатации и защиты от негативных внешних воздействий.

Электропривод для откатных ворот Comunello FORT FT1000KIT

Устройство FT1000KIT используется для оснащения створок, что имеют вес в 1 тонну. Современное оборудование радует стабильностью функционирования, соответствует высоким показателям безопасности.

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю

Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как :

1. тип ворот;
2. ширина створок;
3. общий вес конструкции.

Но это далеко не всё

Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила

Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Особенности выбора автоматики, на что обратить особое внимание?

Итак, сразу отметим, что для данного типа ворот больше всего подойдет гидравлический, червячный приводы, относящиеся к механизмам линейного типа, основное преимущество которых невысокая стоимость. Приводы подобного типа отлично подойдут для тяжелых ворот

Однако отметим, что произвести установку линейных приводов получается не всегда и не везде, момент важно учитывать

При выборе особое внимание нужно уделить следующим моментам, характеристикам:

• На какую ширину открывается створка. Отметим, что приводы различаются ограничением относительно максимальной ширины открывания створки ворот (в зависимости от модели показатель может находиться в пределах 2,5-5 метров). Поэтому осуществляя выбор необходимо ориентироваться на ширину открывания, которая находится в среднем диапазоне привода.

Неправильно подбирать механизм по максимальному параметру/характеристике, поскольку вы лишитесь запаса ресурса службы, мощности непосредственно самого механизма.

Интенсивность эксплуатации. Если покупается автоматика для установки на ворота, которые эксплуатируются в коттедже или загородном доме, то достаточно приобрести варианты с показателем интенсивности 30%.

Для ворот, эксплуатируемых на производстве, рекомендуется подобрать привод с интенсивностью – 50%. При условии, что привод относительно этого момента будет правильно подобран, эксплуатация ворот будет отличаться надежностью, стабильностью и долговечностью в работе.

Вес ворот (максимальный). В данном случае важно учитывать не только чистый вес конструкции, но и возможные дополнительные нагрузки, которые могут оказываться в результате сильного порыва ветра. Так, если вес ворот 100 кг, то автоматика должна приобретаться с запасом в 4-5 раз, то есть она должна выдерживать нагрузку минимум в 600 кг. Такой подход при выборе позволит в будущем существенно экономить на ремонте и обслуживании привода.
Стоимость привода. Приводить какие либо советы и рекомендации в данном вопросе будет не правильным, поскольку все зависит от финансовых возможностей. Однако уточним, что при выборе экономить на покупке автоматики для распашных ворот не следует, поскольку вы должны, понимать, качественный, надежный товар стоить, дешево не будет.

Обращайтесь в нашу компанию, мы вам поможем с учетом всех требований подобрать автоматику для распашных ворот от надежных, проверенных производителей, эксплуатация которой на протяжении длительного времени сможет радовать стабильностью, максимальным качеством.

Источник

Автоматика для распашных ворот

Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.

Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения

На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.

Конструкция имеет неоспоримые преимущества:

1. открываются наружу и внутрь;
2. устанавливаются даже в ограниченном пространстве;
3. бюджетный вариант.

Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.

Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.

Типы приводов:

• рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
• линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)

Тип механизма:

• электромеханический (с червячным редуктором и электродвигателем);
• гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).

Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.
