Достоинства и порядок возведения рулонных ворот

Принцип работы роллетных ворот

Открывание гибкой створки происходит только по команде оператора. Управлять створкой можно при помощи расположенной внутри гаража кнопки, либо использовать для этой цели блок радиоуправления. В процессе открывания створка поднимается, и наматывается на вращающийся вал. Так она фиксируется особым механизмом. Закрытие створки происходит в обратном порядке. Точно так же функционируют обычные оконные роллеты. Движению створки помогают ролики, за счет которых обеспечивается плавность хода полотна.

Управление створкой осуществляется ручным способом, либо посредством электрического привода. В последнем случае система дополнительно оборудуется аварийным подъемником, на случай отключения электричества. Также роллерные ворота должны быть оборудованы аварийным тормозом на случай возможных отказов. Специальный редуктор должен предотвращать быстрое падение створки.

Выбор роллетных ворот: размеры, варианты, цены

Чаще всего для изготовления роллетных ворот используется алюминий. Во-первых, конструкции из него легкие и при этом надежные. Во-вторых, они не боятся коррозии и перепадов температур. Тем более, что опытные производители наносят на поверхность алюминиевого профиля лакокрасочное покрытие, которое дополнительно защищает изделия от выгорания на солнце, истирания и мелких повреждений.

Одной из самых известных компаний, предлагающих рулонные ворота, является «АЛЮТЕХ». В ассортименте бренда представлены изделия двух серий:

Prestige (ворота с повышенными прочностными характеристиками для особо требовательных хозяев),
Trend (экономичный вариант).

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Особенности рулонных ворот

Рулонными данные ворота называются потому, что при открывании сворачиваются вокруг вала. Соответственно, их полотно состоит из множества узких ламелей. По сути, это разновидность жалюзи-рольставней.

Главным их достоинством является компактность, так как при открывании они сворачиваются в небольшой рулон, расположенный над входом в гараж. Поэтому рольворота являются отличным решением в тех случаях, когда необходимо сэкономить пространство.

Схема устройства роллетных ворот

Достоинства

Помимо компактности роллетные ворота обладают и другими некоторыми достоинствами:

удобные в эксплуатации – в продаже существуют автоматические рулонные ворота, которые работают от пульта ДУ;
являются достаточно долговечными благодаря простоте конструкции, к тому же, при необходимости всегда можно выполнить их ремонт;
относительно невысокая цена – 16-35 тысяч рублей, в зависимости от модели;
могут иметь практически любые размеры. В продаже можно даже найти ворота, ширина которых достигает шести метров.

Именно по этим причинам многие люди отдают предпочтение рулонным воротам.

Компактный рулон полотна практически не отнимает полезное пространство

Недостатки

Наряду с достоинствами рулонные ворота для гаража имеют и свои недостатки:

уровень защиты от взлома гораздо ниже, чем, к примеру, у традиционных распашных ворот. Поэтому их лучше использовать для гаража, расположенного на территории участка загородного дома или охраняемого комплекса, т.е. там, где вероятность взлома минимальна. Зачастую их используют для паркинга, где их применение тоже вполне целесообразно;
такие ворота невозможно сделать с калиткой, поэтому в гараже придется обустроить дополнительный вход;
не подходят для отапливаемых гаражей. Дело в том, что полотно содержит большое количество щелей. Правда, существуют модели с утолщенными ламелями, покрытыми полимерным утеплителем, но, все равно назвать их теплыми нельзя;
в зимнее время полотно может подвергаться обледенению, в результате чего механизм работает некорректно;
дизайн рулонных ворот оставляет желать лучшего, к тому же ни о каком разнообразии речи быть не может. Поэтому вы можете выбрать лишь цвет ворот.

Таким образом, прежде чем приобретать подобное изделие, следует хорошо подумать и взвесить все плюсы и минусы, так как перевес зачастую бывает не в их пользу.

Автоматические скоростные рулонные ворота часто применяются для паркингов

Настройка электропривода

Как настроить автоматические цепи рольставен, концевые выключатели и блок управления, инструкция по монтажу описывает недостаточно подробно.

Если у установщика отсутствуют навыки работы по наладке электрооборудования, лучше обратиться к специалистам.

Электропривод рольставней можно заменить и настроить. Для этого нужно придерживаться следующей последовательности:

с защитного короба снять крышку;
крепящий полотно к валу механизм отключить;
вал снять;
заменить поврежденные детали.

Двигатель внутрь вала можно поставить другого типа. Но в этом случае придется адаптировать посадочное место.

Как провести регулировку концевых выключателей

Нижние и верхние концевые выключатели нуждаются в регулировке их положения после подключения к электрической сети электропривода.

С клавиш концевых выключателей снять колпачок (для электромоторов SОMFY).
Нажать и зафиксировать обе клавиши — завести в паз.
Для первого направления вращения выставить полотно в конечное положение. Клавишу «концевика» повторным нажатием отжать.
Выставить полотно во второе положение и повторить манипуляции с другим концевым выключателем.
Правильность установки нужно проверить. Для этого приводу дают повращаться свободно в обе стороны до момента срабатывания «концевиков». Автоматическое отключение привода происходит вследствие срабатывания тепловой защиты при непрерывном вращении более 4 минут. Чтобы запустить электромотор повторно, нужно подождать около 20-30 минут. Пауза нужна для полного охлаждения элементов привода.
Конечное положение рольставней можно изменить. Для этого нужно нажать установочные клавиши в нужном направлении вращения и поменять положение полотна на требуемое. По окончании регулировки следует повторным нажатием отжать клавиши.
Произвести повторную проверку электропривода и концевых выключателей ставен.

После того, как оба положения зафиксированы, нужно надеть защитные колпачки.

Как отрегулировать роллетные ворота?

Настраиваем рольворота с ручным приводом

Регулировка механических рулонных ворот – достаточно простая задача, которая будет под силу каждому. Она состоит из нескольких этапов. Вам необходимо:

Накрутить пружину на приводной вал (будет достаточно нескольких оборотов);
Надежно зафиксировать пружину на валу;
Закрыть рулонные ворота (они должны накрутиться на вал), а затем – опять открыть их.

Если намотка полотна произошла без каких-либо проблем, то регулировку можно считать удачной. Если же заметно провисание или неравномерное поднятие ворот, попробуйте закрутить пружину еще на несколько оборотов, до исчезновения проблемы. Весь процесс регулировки заключается в подкручивании пружины до нужного уровня и проверки корректного наматывания полотна.

Обратите внимание: если после настройки рулонных ворот провисание и/или неравномерное наматывание не исчезли, это может свидетельствовать о поломке конструкции. Рекомендуем сразу же обратиться к мастеру: специалист проведет диагностику рольворот, выявит и устранить неисправность

Продолжая эксплуатировать неисправные ворота, Вы можете полностью вывести их из строя.

Как отрегулировать электропривод рольворот?

Важнейший этап регулировки автоматики – это корректная настройка концевых выключателей. Именно эти элементы дают сигнал приводу об остановке полотна на определенной высоте. Если настройка будет проведена неправильно, возможны разного рода проблемы: например, сгибания полотна в нижней части, его неравномерная намотка на вал.

Итак, переходим непосредственно к регулировке:

Найдите на электроприводе регулировочный винт;
Чтобы установить верхнее положение, включите автоматику на подъем. Если привод отключается ранее, нежели полотно полностью наматывается на вал, вращайте винт в «плюсовом» направлении до тех пор, пока оно полностью не окажется на валу. Полотно уже намоталось, но привод еще работает? Значит, Вам необходимо опустить полотно вниз и повторить процедуру заново по той же схеме;
Настройка нижнего положения происходит по аналогичному принципу. Но регулировочный винт нужно вращать в сторону « — », пока полотно не достигнет нижнего края проема.

Помните о том, что все процедуры нужно проводить с максимальной осторожностью, а также следуя рекомендациям производителя автоматики. Регулировка автоматических ворот – дело, которое намного выгоднее и проще доверить мастеру

Рекомендуем поступить именно так. Это будет залогом отличного результата

Регулировка автоматических ворот – дело, которое намного выгоднее и проще доверить мастеру. Рекомендуем поступить именно так. Это будет залогом отличного результата.

Особенности монтажа

Существует три варианта установки рулонных ворот:

накладной монтаж с размещением короба и направляющих снаружи (на улице);
накладной монтаж с размещением элементов конструкции изнутри (на участке);
встроенный монтаж, когда направляющие установлены на внутренней поверхности столбов.

Роллетные ворота для забора

Из всех этих вариантов самым неудачным следует считать накладной монтаж с размещением элементов конструкции снаружи. Он неудобен для выполнения ремонтных работ или обслуживания, а также позволяет злоумышленникам нанести ущерб, испортить механизм.

Монтаж рулонных ворот представляет собой сравнительно простую процедуру, подробно изложенную в инструкции. Работы начинаются с верхней точки — сначала устанавливают рабочий вал с коробом, проводят к нему электропитание. После этого приступают к установке полотна и направляющих. Операции достаточно простые, от пользователя нужны лишь общие навыки владения инструментами.

Сложнее ситуация со встроенным монтажом. Здесь понадобится выполнить скрытое размещение короба с валом, что часто требует штробления кирпичных столбов или установки дополнительных элементов с обеих сторон от направляющих. Сложность этого метода состоит в индивидуальном характере работ — для каждого случая приходится выбирать определенный способ крепления, находить самые эффективные приемы установки вала, прокладки проводки.

Рольворота

Обратите внимание! Если опыта недостаточно, лучше всего обратиться к знакомым, которым раньше приходилось выполнять подобные работы

Уход за воротами-рольставнями

Гаражные ворота-рольставни, среди прочего, необходимо регулярно чистить

Уход состоит в нескольких операциях:

Полотно ворот нужно регулярно очищать от пыли и грязи. Иначе она начнёт налипать на вал, что существенно снизит эксплуатационный срок;
Необходимо регулярно убирать с полотна лёд и налипший снег. Это может привести к заклиниванию механизма. Можно просто их потихоньку обстучать, и лёд со снегом осыпятся;
Все части механизма необходимо смазывать. Если появится скрип или посторонний шум, то необходимо сразу провести работы по обслуживанию оборудования.

Не забывайте, что правильно выбранные и установленные гаражные ворота защитят ваш автомобиль не только от кражи, но и от сюрпризов погоды, обеспечивая исправность и сохранность транспортного средства.

Достоинства и недостатки

Достоинства рулонных ворот:

полная отсечка проема от прохода или проезда на территорию участка;
отсутствие возможности рассмотреть снаружи, что происходит за закрытыми воротами;
простота управления, надежность работы;
долговечность. Некоторые модели могут служить до 50 лет;
привлекательный внешний вид;
большое количество вариантов расцветки;
возможность установки разными способами;
высокая скорость срабатывания.

Недостатки:

высота автотранспорта ограничивается уровнем размещения рабочего вала (и короба);
рулонные ворота невозможно изготовить самостоятельно (возможен только монтаж готового комплекта своими руками);
механические повреждения ламелей практически не подлежат восстановлению — требуется замена;
для обслуживания полотна необходимы навыки и знание особенностей конструкции;
рулонные ворота не могут гармонично сочетаться с некоторыми дизайнерскими стилями оформления забора (в основном, с классическими).

Рулонные ворота с калиткой

Несмотря на присутствие некоторых недостатков, рулонные ворота высоко оцениваются их владельцами. Основными плюсами считаются компактность и практичность конструкции.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Декоративные качества полотен несколько ниже и не позволяют встроить полотно в существующее ограждение, если оно выполнено в одном из традиционных стилей (ампир, барокко, этнические направления). Однако подобных заборов не слишком много, а к современным конструкциям рулонные ворота подходят очень хорошо.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Рулонные ворота

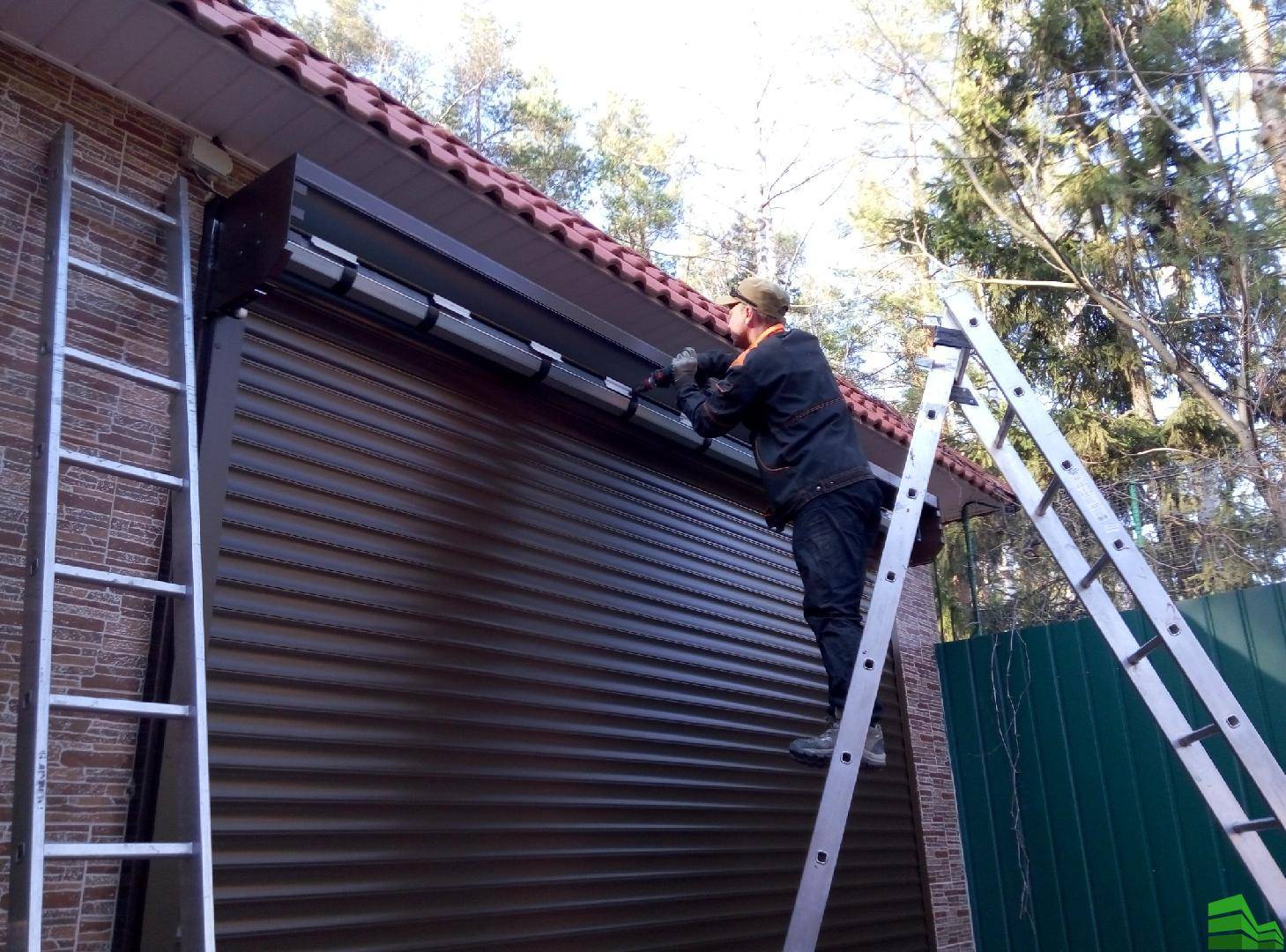

Монтаж роллетных ворот

Перед тем, как начинать работы, следует разложить на свободной плоскости все составляющие. Так, будет удобнее сосредоточиться и понять особенности крепления каждого элемента.

Предварительно проводится подготовка проема:

очистить облупившуюся облицовку;
устранить трещины;
выровнять плоскость шпатлевкой.

Крепление направляющих

Установка роллетных ворот, ширина которых выше полутора метров, производят с помощником, потому что самому здесь будет очень неудобно справляться.

Сначала крепят профили, находящиеся сбоку:

просверлить в направляющих отверстия с диаметром 4 мм, соблюдая расстояние между каждым из них около 50 см;
внутри помещения сделать паз для крепления пружины, удерживающей механизм управления;
собрать короб, соединив его корпус с боковыми крышками посредством заклепок из алюминия;
вставит с правой стороны вала пружину;
прикрепить вал к коробу, расположенному на притолоке;
размечают крепежи, приложив каркас к поверхности;
делают отверстия, фиксируют направляющие;
продеть шнур внутрь пружины;
плотно закрутить каркас саморезами, либо анкерами;
крепежные отверстия закрыть пробками, входящими в комплектацию.

Монтаж роллеты

Устанавливая роллетные ворота своими руками, нужно правильно смонтировать полотно. К этой работе приступают после того, как каркас должным образом поставлен и зафиксирован.

Особенности крепежа:

ставить через вал, вставляя края ламелей;
зафиксировать концы полотна снизу концевым профилем;
просверлить отверстия в нижней планке (два штуки с отверстием 6 мм);
поставит в получившиеся пазы стопоры, что будут удерживать ламели;
закрыть роллет крышкой;
заклепать существующие отверстия;
с внутренней плоскости притолоки прикрутить кассету (ролик, полотно).

По окончанию всех работ, обязательно проверяют качество креплений. Полотно поднимают, отпускают, чтобы проверить ход материала. Если роллеты установлены неровно, то они не будут двигаться плавно. ровно. Поэтому, еще во время монтажных работ, осуществляют проверку линии горизонта строительным уровнем.

После завершения регулировочных мероприятий, с ламелей можно снять защитное покрытие.

Плюсы и минусы

Роллетные ворота популярны по той причине, что гарантируют некоторые преимущества. Их сравнивают обычно с классическими распашными вариантами или откатными конструкциями. И рольворота лучше в таких компонентах:

экономят пространство снаружи или внутри минимум на 2 квадратных метра;
используют качественную сталь или алюминий, которые не только надежны, но и долговечны;
эстетичны, всегда вписываются в общий экстерьер максимально цельно и гармонично;
удобны в пользовании, а при наличии автоматического механизма и дистанционного управления, бесценны в плохую погоду, когда можно загнать машину в гараж, не выходя на улицу;
представляют собой надежную защиту от взлома.

Среди недостатков можно отметить:

конечно, высокую стоимость решения, особенно если учитывать наличие дополнительных удобных функций;
сложность и дороговизну ремонта при поломке или потере внешнего вида полотна;
классические ворота без утеплителя — это только металлическая поверхность, которая не сохраняет тепло в помещении.

Но плюсы и минусы есть у каждого решения для гаража. Если же взвешенно подойти к выбору подъемных рулонных ворот для гаража и учесть индивидуальные нюансы, то можно значительно выиграть.

Закладка фундамента

Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:

глубина – 1 м (на глубину промерзания грунта)
ширина – 30-40 см
длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).

Откатные ворота с оригинальными опорами

Гармоничное сочетание стилей модульного дома и его откатных ворот

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )

Рис. 9. Схема изготовления металлической части фундамента

Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.

Рис. 10. Схема бетонирования для установки откатных ворот

Требования к подготовке проёма для ворот

Монтаж роллетных ворот требует предварительного определения типа крепления, будет ли оно встроенным или накладным. Правильно принятое решение позволяет определить необходимость конкретных подготовительных работ, а также учесть требования, что предъявляются к конкретной разновидности проема.

Требования к проему:

наличие ровной площадки;
отсутствие трещин, выступов у каркаса;
погрешность в горизонтали уровня до 5 мм;
обеспечить пространство под потолком. Если имеются трубопроводы, коммуникации, электрическая проводка, её следует убрать на другое место.

Не всегда возможно обеспечить все эти требования, это не значит, что от задуманного монтажа нужно отказываться. Спасти ситуацию может подстраховка с помощью установки подкладок. Чтобы увеличить качество функционирования такой конструкции следует заранее обеспечить подготовку проема по заданным параметрам.

Преимущества и недостатки автоматических рольставней

Рольставни являются для частных жилых и коммерческих помещений надежным средством защиты от проникновения и взлома. Автоматические системы защиты отличают следующие преимущества:

С помощью электропривода можно сматывать 200 кг полотна без лишних усилий.
Существует система с дистанционным управлением.
Предусмотрены функции вскрытия в аварийном режиме.
Замок в верхней части можно поставить с автоматическим срабатыванием.

Кроме того, можно регулировать «уровень опущенности» холста.

Система не лишена и своих недостатков. Применение электропривода невозможно на узких (менее 60 см) проемах, имеет достаточно большой вес.

Источник

Демонтаж электропривода рольставней

Установка электродвигателя на рольставни производится следующим образом:

Снимите боковую крышку с защитного короба;
Отсоедините блокировочные ригели от октогонального вала;
Снимите вал;

Адаптер и кольцо конечного положения для электропривода

Прикрутите на электродвигатель крепёжную пластину – она будет служить платформой для крепления к боковой крышке;
Просверлите отверстия для закрепления крепёжной пластины на боковой крышке в соответствующих местах;
Прикрутите крепёжную пластину на электродвигателе к боковой крышке, которая устанавливается со стороны привода;
В другой конец электродвигателя установите подшипниковую капсулу с заранее вставленным подшипником;
Весь двигатель с прикрученной к нему крышкой установите в октогональный вал;
Выдвиньте подшипниковую капсулу из вала до максимального положения, зафиксируйте её в крышке, используя заклёпки. Предварительно необходимо будет просверлить в валу и капсуле отверстие для заклёпки.

Электропривод с крепёжной пластиной

Классификация роллет для гаража – что влияет на стоимость ворот

Самая простая бюджетная комплектация рольставней для стандартного гаража обойдется без установки в 7 – 9 тысяч рублей. На стоимость влияют следующие факторы:

материал, из которого выполнены ламели полотна ворот. Сталь прочнее и долговечней, но стоит дороже и тяжелее алюминиевого полотна. Если гараж расположен на охраняемой стоянке, то лучше остановиться на алюминии. Материал устойчив к коррозии, легкий. Поломанную ламель легко заменить на новую;
способ подъема полотна – автоматика, естественно, дороже, чем механика.

Совет. Если будете устанавливать гаражные ворота рольставни своими руками, то выгодней приобрести базовую недорогую комплектацию, а дополнительные детали приобретать отдельно. Например, блок автоматики на разборке обойдется вполовину дешевле.

степень защиты от взлома. Дополнительно установлен датчик движения, который не дает опуститься полотну при въезде в гараж, и включает сигнализацию при проникновении злоумышленников. Цена датчика, в зависимости от производителя, от 2 до 6 тысяч рублей;
метод монтажа рольставней.

Классификация ворот рольставней для гаража по степени защиты помещения:

тип Р1 — Р2 – могут защитить гараж от пыли и шума, но взломать такие ворота – дело пары минут;
тип Р3 — Р5 – стальной профиль более устойчив к механическому вскрытию. Это самый оптимальный вариант для гаражей в кооперативах и во дворах;
тип Р6 — Р8 – бронированный вариант ворот с пуленепробиваемыми ламелями полотна. Стоит дорого, легче установить распашные металлические ворота.

Если решили установить гаражные ворота рольставни своими руками, то необходимо знать какую конструкцию по способу монтажа надо покупать:

накладные наружные ворота – надо устанавливать снаружи, короб для роллеты расположен на улице и подвержен действию дождя и ветра – не лучший вариант для монтажа. Но, конструкцию этого типа можно установить и изнутри гаража.

Совет. Приобретая рольставни, сразу рассчитайте высоту, так как надо место для монтажа коробки, в которую сворачивается полотно ворот.

встроенные ворота – самый надежный вариант, так как каркас конструкции устанавливается в проем ворот и его можно дополнительно укрепить;
комбинированные ворота – необходимо делать специальную нишу над проемом ворот, чтобы установить коробку, в которой будет размещаться смотанная роллета.

Принцип конструкции довольно простой. В чем достоинства и недостатки таких ворот для гаража.

Механические рулонные ворота: устройство и монтаж

Принцип работы роллетных ворот

Выбор роллетных ворот: размеры, варианты, цены

Как сделать консольные откатные ворота
