Функции и выбор доводчиков электрических для ворот различного типа

Способы установки

Есть доводчики открытых и скрытых дверей. Открытый – оба типа подвесных моделей (редукторная и кулачковая). Возможен скрытый монтаж в полу, в дверном полотне или в дверной коробке. Также в петли встроены замки.

Если речь идет о доводчике для калитки, из моделей скрытого монтажа подойдет встраиваемый в раму или створку. Использование встраиваемых моделей для калиток – неплохая идея. При таком варианте заведомая невозможность маловероятна, но цена будет немалой. Все-таки установить и отремонтировать скрытый доводчик должен специалист. Их услуги тоже недешевы.

Выдвижной доводчик для пешеходных дверей с установкой в ​​дверную коробку

Доводчик распашной двери можно использовать для легких ворот. Они не рассчитаны на большой вес. Минусы этого варианта: в небольшой возможности регулировок, приличной цене, в невозможности использования калиток / ворот большой массы.

Именно поэтому на калитки часто устанавливают обычные дверные доводчики – коленные / рычажные. Решающим фактором обычно является цена

Только при выборе обращайте внимание на температурный диапазон использования. Он должен покрывать около 20% сезонных колебаний в вашем регионе

Для калиток без верхней перекладины

Все описанные выше модели включают дверную коробку или верхнюю планку для дверей и ворот. Но не все калитки (и даже не все ворота) имеют такую ​​перекладину. Как тогда смонтировать ближайший? В принципе, можно «неправильно» установить, прикрепив рычаг к столбу или прилегающей к нему стене. Но в этом случае вы теряете гарантию. Справедливости ради надо сказать, что претензии по гарантии в этой группе очень редки.

Есть доводчики, специально разработанные для калиток без перекладины. И выбор не меньше:

  • Вертикальный гидравлический или пневматический доводчик. Принцип работы немного другой, и пружина используется не на сжатие, а на кручение. Установленный на опоре, он может иметь угол раскрытия не более 90 °. Так что это вариант не для всех.

    Вертикальные модели для установки на двери без верхней поперечины

  • Доводчики дверей пешеходные без перекладины. Это модифицированные модели со стержнем особой формы. Они также состоят из двух частей. Один крепится к створке, второй может быть:
    • с креплением на столб;
    • стена (кирпичный столб);
    • встраиваемый – встраивается в профиль (вариантов не много, но они есть).

      Гидравлический доводчик для установки на дверь без обременения, с креплением к стойке и стене

  • Более близкие петли. Они могут быть для разных углов открытия калитки, до 180 °. Но если вам не нужно так сильно открывать ворота, возьмите их под меньшим углом. Широкоугольные модели также можно устанавливать с меньшим углом раскрытия, но они более дорогие.

    Доводчики для распашных дверей – хороший выбор, но вес калитки не должен превышать 75 кг

  • Электрические доводчики дверей. Он может управляться дистанционно и блокироваться. Они редко используются в частных домах, так как они дороги и требуют резервного источника питания. Подключить их непросто, и чтобы сохранить гарантию на дорогое устройство, вам придется заплатить за установку.

Самый простой способ – установить на ворота доводчик в виде петель. Здесь в целом все ясно, нужно только, чтобы столб и полотно были строго вертикальными. И внешний вид не напрягает. Недостаток этого варианта в том, что такие устройства не рассчитаны на большую массу. Обычно лимит не превышает 75 килограммов.

Вертикальные доводчики и специальные доводчики для ворот имеют примерно одинаковую сложность монтажа и сопоставимую цену (если речь идет о продукции одного производителя). Ищите вариант, который варьируется от веса и условий эксплуатации.

Схема и видео грамотной установки

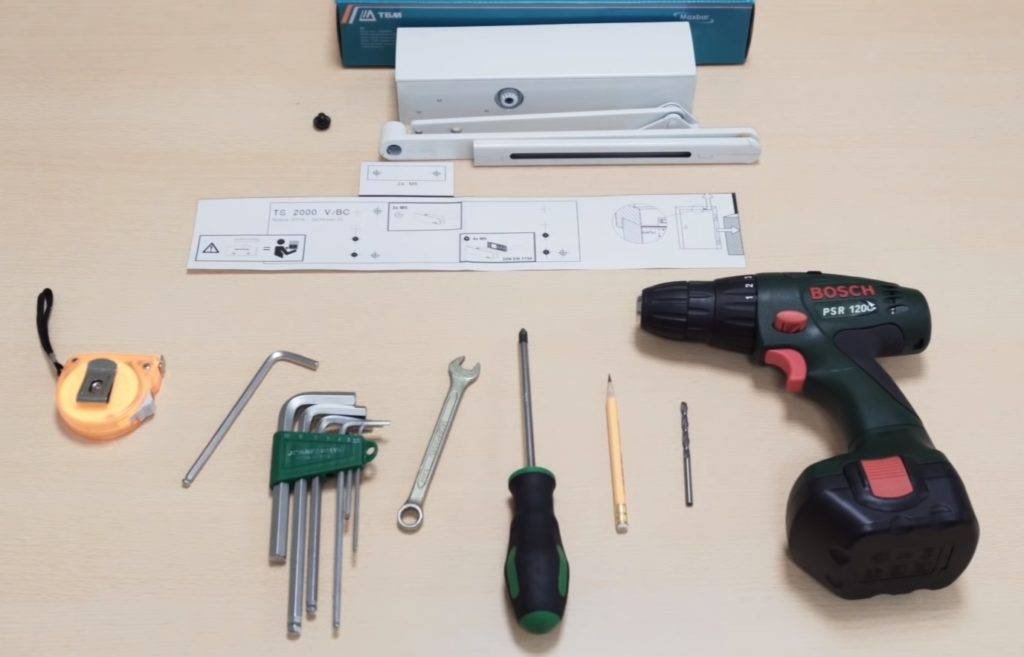

Опишем процесс монтажа верхнего доводчика. Все этапы наглядно представлены на картинке подзаголовка:

Выберите угол открывания двери по размерам из инструкции, наметьте четыре отверстия в двери или косяке для корпуса доводчика и два отверстия для крепежного башмака. Просверлите отверстия.

Зафиксируйте корпус доводчика на дверь или косяк четырьмя шурупами или винтами (на металлическую поверхность) так, чтобы винты регулировки были со стороны петель.

Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на косяк или дверь.

Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.

Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.

Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

Как установить

Большую часть уличных доводчиков (за вычетом электрических) можно установить своими руками. Во избежание вандализма крепить лучше со стороны двора. С помощью уровня размечаются полотно и опорный столб. На калитку саморезами прикручивается механизм. На опорном столбе на том же уровне закрепляется ответная планка. Если столб кирпичный, или железобетонный – то ее лучше закрепить за анкерную металлическую пластину. После этого между механизмом и тягой крепится и регулируется подвижный рычаг.

Интересно: как поставить доводчик? Сверху или посредине полотна? Пружинные доводчики наиболее эффективны посредине, основная часть гидравлических и пневматических – сверху.

Если у вас калитка без верхней перекладины, то целесообразна установка пневматического безрычажного доводчика. Такие вертикальные доводчики для калитки также состоят из двух частей: одна крепится на опору, вторая – на полотно. Закрываясь, дверь давит на пружину, сжимающую поршень с газом. Расширяясь – газ давит на пружину, которую можно отрегулировать для плавности закрывания. В зависимости от модели, они могут обеспечить угол открывания до 180 о.

На заметку: калитка с доводчиком, укомплектованным устройством фиксации полотна в открытом положении. Без него устройство будет «сопротивляться» долго открытой двери, и быстро изнашиваться.

Разновидности

В настоящее время потребитель все чаще покупает доводчики. Хотя принцип работы всех механизмов одинаков, сегодня существует множество разновидностей этих устройств.

В зависимости от вида, цена на них может существенно различаться. Для того чтобы покупателю выбрать наиболее подходящую модель, будет полезным ознакомиться с основными их видами.

Установка на дверь в зависимости от направления открывания

Все доводчики принято делить на три разновидности:

Гидравлические

Доводчики с гидравлическим механизмом – самые распространенные на сегодня устройства. Их работа основана на движении поршня и сжатии пружины. Состоят они из двух частей, одна – для калиток, другая – на ее каркас. Этот тип может работать с любыми разновидностями петель.

Схема устройства гидравлического механизма

Чтобы установить гидравлический доводчик, не требуется каких-либо специальных знаний и навыков, ее может произвести один человек без посторонней помощи.

Плюсы доводчиков

Польза данного механизма очевидна – оставленную в суете открытой калитку либо дверь доводчик плавно закроет. Въезжая на автотранспорте в огороженную территорию, нет необходимости возвращаться к воротам для их закрытия, доводчик для ворот отлично справится со своей функцией.

Положительной стороной является и предотвращение ударов калитки о раму

В настоящее время морозостойкий доводчик на калитку – очень популярный товар. Производители предлагают на рынке широкий ассортимент данного устройства. Они могут быть для калитки, а также устанавливаться на двери и на ворота.

Пример доводчика с повышенной стойкость к погодным условиям

Безопасность

Рабочий ход доводчиков боковых дверей настолько невелик (6–7 мм), что может прищемить разве что палец. Со стороны салона производитель не оставляет мест, где, например, ребенок мог бы найти щель, в которой палец окажется защемлен. Но вот наружные кромки двери все-таки образуют щели. Впрочем, туда можно засунуть разве что карандаш.


Вот так дверной доводчик Audi Q8 перекусывает карандаш.

Вот так дверной доводчик Audi Q8 перекусывает карандаш.

Приводы двери багажного отделения дети эксплуатировать не должны. Ну а для взрослого максимальное усилие, развиваемое приводом и не превышающее 10 кг на кромке двери, не опасно. При превышении этого усилия дверь останавливается и даже — на некоторых автомобилях — начинает открываться.

Верхние

Другое название — навесные или накладные. Устанавливаются на верхней части дверной рамы. Одна часть конструкции крепится к раме, ответная — к дверному полотну.

В этом классе есть разновидности, отличающиеся по способу передачи усилия:

  1. Рычажный механизм. Усилие сжимающейся пружины передается системе из двух железных рычагов. Такая конструкция надежна. У нее есть два недостатка: непривлекательный вид в закрытом положении из-за торчащих рычагов; вся конструкция нестойка к преднамеренному слому.
  2. Параллельная тяга. Устройство похоже на рычажный тип, но схема компоновки рычагов содержит дополнительный кронштейн. В закрытом положении рычаги располагаются параллельно дверному полотну. Результат — конструкция малозаметна.
  3. Скользящий канал. Усилие передается скользящей штанге, один конец которой жестко закреплен, а другой — движется в закрытом канале. У такого варианта нет выступающих частей, что делает его малозаметным и стойким к повреждениям.

Напольные

Крепятся к полу, частично утапливаются в него. Есть варианты, мало отличающиеся от верхних моделей, только закрепленные внизу. Но наибольшее распространение получили безрычажные конструкции с нижней петлей, закрепленной на оси доводчика. Механизмы напольного типа обычно устанавливают для стеклянных створок, открывающихся в обе стороны. В помещениях с повышенными требованиями к эстетике напольный вариант незаменим.

Скрытые

Это механизмы рычажного типа с корпусом, полностью утопленным внутрь дверного полотна. Наружу выступает только рычаг, крепящийся на раму. Для их установки подходят двери толщиной не менее размера устанавливаемого корпуса и имеющие полость внутри. Маломощны, поэтому не способны закрывать тяжелые конструкции.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Выбор доводчиков

Тип дверного доводчика выбирается после анализа всех условий, влияющих на функционирование и комфорт эксплуатации двери, исходя из типа и внутренней структуры двери . На корректный выбор доводчика с конкретным набором функций комфорта и дополнительных опций влияют множество факторов. Ниже мы рассмотрим основные типы доводчиков, а так же главные и определим основные правила корректного выбора доводчиков.

Доводчики верхнего расположения со скользящей шиной

Относительно вариантов монтажа, доводчики со скользящей шиной являются универсальными – они могут быть установлены как на раме, так и на полотне двери, а так же как с петлевой стороны, так и со стороны, обратной петлевой. Вариант монтажа выбирается в зависимости от геометрии и дизайна полотна и рамы двери, а так же направления открывания двери, при этом учитывается внешняя привлекательность всей системы.

Доводчики верхнего расположения с рычажной тягой

Наиболее широко встречающийся тип доводчиков. Однако относительно вариантов монтажа существует ряд ограничений. В стандартном исполнении возможны только – монтаж на створке с петлевой стороны и монтаж на раме со стороны, обратной петлевой. При выборе варианта монтажа необходимо учитывать, что доводчик не может быть установлен с наружной стороны входной двери, где он будет подвергаться воздействию окружающей среды.

Скрытые доводчики верхнего расположения

Как правило, скрытые доводчики устанавливаются в дверное полотно. Однако, возможен так же монтаж в раму. Скрытые дверные доводчики используются, как правило, когда предъявляются высокие требования к дизайну двери. Кроме того, скрытый вариант монтажа обеспечивает доводчикам этого типа высокий уровень антивандальной защиты, а так же повышенную коррозийную стойкость.

Напольные доводчики

Напольные доводчики (доводчики, монтируемые в пол) могут применяться как для маятниковых дверей, так и для дверей с упором. Этот тип дверных доводчиков исключительно рекомендуется для очень тяжелых дверей весом до 300 кг. Напольные доводчики широко используются в комбинации с зажимной фурнитурой для стекла для цельностеклянных дверей. А так же, напольные доводчики, наряду с доводчиками, встраиваемыми в верхнюю часть проема, являются в многих случаях единственным решением для устройства маятниковых дверей.

Автоматика для распашных ворот

Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.

Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения

На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.

Конструкция имеет неоспоримые преимущества:

  1. открываются наружу и внутрь;
  2. устанавливаются даже в ограниченном пространстве;
  3. бюджетный вариант.

Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.

Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.

Типы приводов:

  • рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
  • линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)

Тип механизма:

  • электромеханический (с червячным редуктором и электродвигателем);
  • гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).

Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.

Функции доводчиков

Преимущества автоматических ворот уже успели оценить миллионы пользователей по всему миру. Это стильные и элегантные конструкции, ограждающие территорию и повышающие эстетичность объекта, а также удобные системы контроля доступа. Простоту в управлении обеспечивают специальные электромеханизмы для ворот — приводы, обладающие разным набором характеристик в зависимости от типа заграждений, для которых они предназначены.

Существует несколько видов электроприводов

При выборе комплекта автоматики необходимо проанализировать особенности конструкции и условия дальнейшей эксплуатации:

  • тип ограждений (распашные, откатные или рулонные);
  • интенсивность рабочего режима (частота откатываний);
  • вес створок;
  • ширину полотен;
  • погодные условия (сила ветра, обледенение ворот, повышенная влажность).

Основными функциями автоматики является ограничение свободного доступа лиц на охраняемую частную или промышленную территорию. Благодаря системам автоматизации открывать и закрывать створки имеют право только те лица, у которых есть специальные пульты, магнитные карты или брелоки с запрограммированным кодом доступа. Дополнительно повысить уровень безопасности позволяют фотоэлементы.

В этом видео вы подробнее узнаете об автоматических воротах:

Какой он должен быть

К этому механизму предъявляется ряд требований. И это не удивительно, ведь его эксплуатация осуществляется не в благоприятных условиях. На улице этот механизм находится под постоянным воздействием окружающей среды. Дождь, сырость, снег и много другое. Итак, он должен соответствовать таким параметрам:

Высокая прочность механизма

Это важное требование, ведь он постоянно оказывается под воздействием механической нагрузки.

Морозостойкость. Если температуры воздуха понизилась, он должен продолжать свое функционирование.

Влагоустойчивость

Влага негативно сказывается на подобных механизмах. Поэтому уличный доводчик должен справляться с ней.

Правила выбора усилия механизма в зависимости от массы и габаритов двери

При выборе доводчика, предназначенного для входных дверей, необходимо учитывать следующие технические характеристики:

Угол открывания. Чем больше — тем лучше. Максимум — 180°.

Вид механизма. Верхний, напольный или рамный. Для каждой задачи свой вариант.

Дополнительные функции. Требуется только плавное закрывание, или демпфирование с задержкой захлопывания тоже пригодятся?

Диапазон рабочих температур. Если устройство рассчитано на эксплуатацию при температуре от —20°C до +40°C, а на улице —30°C, рабочая жидкость застынет в цилиндре. Для средней и северной полосы лучше выбирать морозостойкие варианты.

Усилие доводчика. Европейский стандарт. Обозначается кодами EN от 1 до 7. Зависит от массы и ширины дверей. Подробности приведем в таблице ниже.

Усилие доводчикаШирина двери (max), ммМасса двери (max), кг
EN175020
EN285040
EN395060
EN4110080
EN51250100
EN61400120
EN71600160

Такие рекомендации по выбору дает производитель доводчиков под брендом Dorma (Дорма):

На видео читатель найдет рекомендации по выбору подходящего механизма:

Обзор некоторых моделей доводчиков

Ознакомимся с некоторыми моделями пневматических доводчиков для калитки, которые пользуются сегодня популярностью.

Arctic Line 1.0

Инновационной доводчик, закрывающий с настроенной скоростью в диапазоне температур от минус 50°С до плюс 50°С. Не требует сезонных регулировок.

Arctic Line 2.0

Данная модель пневматического доводчика предназначена для профессионального использования в сфере домофонного и жилищного обслуживания.

Notedo GS-35 HO

Пневматический доводчик с регулируемой скоростью закрывания и функцией фиксации двери в открытом положении HO (Hold Open)

РДП-3.1

Доводчики снабжены универсальной регулируемой консолью, что позволяет увеличить варианты крепления при монтаже на калитках и дверях.

РДП-4

Усиленная модель. Идеально подходит для наружных дверей, калиток и ворот. Хорошо «держит» порывы ветра, предотвращая хлопанье двери.

РДП-3.2

Устройства также снабжены универсальной регулируемой консолью, благодаря чему увеличиваются варианты крепления во время монтажа.

Принцип работы дверного доводчика?

Принцип работы доводчика двери очень прост. При открытии дверей, на которых установлен данный механизм (как установить доводчик на дверь), усилие, прилагаемое для этого, передается на встроенную в доводчик пружину, которая под действием последнего сжимается. Одновременно с этим масло, в котором была размещена эта пружина также перемещается вместе с ней, только в противоположную сторону – туда, где раньше располагалась пружина. Когда дверь отпускается, начинается обратный процесс: пружина разжимается и выталкивает поршень, а масло вновь перетекает на свое место.

Поясню, для чего здесь масло. Дело в том, что с его помощью можно регулировать пропускную способность каналов, а, следовательно, и скорость (плавность) закрытия двери.

Типы внутренних механизмов дверных доводчиков.

Шестерня и зубчатая рейка (на фото ниже).

Кулачковая конструкция.

Но дверной доводчик полезен не только на стадии открытия двери. Данное устройство очень удобно и при обратном процессе – в момент открытия двери. Дело в том, что многие доводчики, которые предлагаются сегодня на рынке, в своей конструкции имеют специальный клапан, который препятствует открытию двери на определенной стадии, как правило, в районе 70 – 90 градусов, что весьма удобно, особенно если дверь на своем пути встречает какое-либо препятствие, например, выступающую стену подъезда.

Кроме того дверной доводчик может иметь и другие функциональные возможности, например, иметь:

  • двухдиапазонную регулировку скорости закрытия двери;
  • амортизация открытия;
  • функцию фиксации открытого положения двери или функцию задержки закрытия.

Рекомендации по выбору дверного доводчика для входной двери

Чтобы установленное устройство прослужило достаточно долго, при его выборе следует в первую очередь учесть габариты и вес двери. Прилагаемая к изделию инструкция позволит определить требуемый класс и мощность дверного доводчика для входных дверей. Если мощности выбранной модели окажется недостаточно, можно одновременно установить два устройства.

Для тяжёлой створки требуется мощное устройство

К другим важным факторам, заслуживающим внимание в процессе выбора, стоит отнести:

  • скорость закрывания. Сложность его использования заключается в том, что данный показатель не имеет чёткого числового значения, а потому её устанавливают исключительно путем визуальных наблюдений. Для противопожарных систем стоит выбрать устройство с максимальной скоростью, для частного дома – минимальной;
  • скорость захлопывания. Данный показатель актуален для защёлкивающихся замков;
  • торможение открывания. Наличие данной функции актуально для публичных учреждений, которая позволит уменьшить усилие, прикладываемое посетителями к дверному полотну;
  • задержка закрывания. Данная функция позволит пройти посетителю с покупками, но может оказаться вредной в зимнее время;
  • фиксация открытой створки. При её наличии дверь можно зафиксировать в открытом положении, что особенно актуально для медицинских учреждений.

Наличие дополнительных функций оговаривается дополнительно

Доводчик: технические характеристики

Он представляет собой механизм, обеспечивающий автоматическое закрывание створки. Поскольку в этом случае человеческий фактор отсутствует, то закрывание производится плавно, без лишних усилий. Простейшее устройство состоит из пружины, заключенной в металлический корпус и залитой специальным маслом. При открытой двери пружина сжимается, и когда дверь отпускают – разжимается и захлопывает створку.

Настолько простое устройство на сегодняшний день применяется редко. В современных версиях доводчика реализуется более совершенная система передачи момента.

  • Зубчатая рейка – осуществляется механическая реечная передача. Таким образом достигается большая плавность распрямления пружины. Не используется в приборах со скользящим каналом.
  • Кулачковая – передаточным звеном служит профилированный сердцевидный кулачок. Путем смены профиля достигается требуемая степень сжатия пружины, тем самым обеспечивая наиболее комфортный режим закрывания створки.

Следует помнить, что дверной доводчик, по инструкции, являются обязательным элемента специальных дверей: противопожарных и эвакуационных, так как в этом случае нахождение створок в закрытом состоянии, является вопросом принципиальным.

Автоматический доводчик двери

Для входной группы идеальным решением являются раздвижные двери. Но в случае невозможности их установки, а также для доступа во внутреннее помещение часто используют автоматические открыватели распашных дверей, которые существенно облегчают доступ в здание, не требуя замены дверей (монтируются на уже установленные), и питаются от бытовой электросети 220 вольт. Самая обычная распашная дверь может быть автоматизирована при помощи автоматического доводчика. Он устанавливается на механическую дверь как обычный дверной доводчик с наружной или внутренней стороны, включается в розетку — и дверь становится автоматической.

Автоматический доводчик открывания и закрывания дверей может предоставить ряд преимуществ, которые вы от него ждете. Этот инструмент предназначен в первую очередь, чтобы получить бесхлопотный и более удобный доступ к двери. Эту форму открывания двери легко установить, процесс установки может занять 1 час или меньше.

Тифлоцентр «Вертикаль» поставляет автоматический доводчик в комплекте:

  • пульт
  • стандартные кнопки 2 шт.

Технические характеристики:

  • Тип открывания: открывание в одну сторону однопольных и двупольных распашных дверей.
  • Питание: 110 — 220 В, 50 Гц.
  • Ширина двери: до 120 см.
  • Скорость открывания: 3-8 секунд (настраивается).
  • Скорость закрывания: 3-8 секунд (настраивается).
  • Время задержки открытой двери: 1-120 секунд (настраивается).

Комплект поставки:

  • Автоматический доводчик открывания дверей — 1 шт.
  • Пульт — 1 шт.
  • Стандартные кнопки — 2 шт.
  • Паспорт изделия — 1 шт.

Чтобы доводчик не исчерпал свой технический ресурс преждевременно, категорически не рекомендуется:

  1. «помогать» двери закрываться быстрее или медленнее (тянуть или придерживать);
  2. фиксировать дверь в открытом состоянии на продолжительное время, подкладывать под дверь какие-либо предметы (как правило, когда вносят или выносят вещи, проветривают подъезд и т. д.); если же Ваш доводчик не имеет такой опции, можно просто аккуратно рассоединить две части штанги в месте их соединения.

Выполнение этих простых правил является залогом долгой и эффективной работы Вашего доводчика.

Принцип действия доводчика

Его действие основано на накоплении запаса энергии при открывании двери. После прекращения воздействия накопленная энергия запускает работу механизма закрывания. В корпусе установлена пружина, соединенная системой тяг с полотном двери. По завершении сжатия пружина начинает распрямляться, приводя в действие тяговый механизм, закрывающий дверь. Чтобы движение было плавным, дополнительно устанавливается гидравлический амортизатор. Жидкость амортизатора при открывании перетекает в смежную полость, а при закрывании по узким каналам возвращается обратно, препятствуя быстрому разжиманию пружины.

Большинство моделей амортизаторов гидравлические, заполненные маслом. Но встречаются и пневматические, где амортизирующей средой является воздух. Специализированные варианты снабжены электрическим механизмом закрывания.

Электрический доводчик дверей и принцип его работы

С технической точки зрения данное устройство имеет простую конструкцию. В данном случае — специализированный корпус, выполненный из металла и заполненный маслянистым составом. Большая часть подобного рода конструкций неразборная. И уже внутри этой капсулы расположены элементы, которые и отвечают за закрытие двери:

  • пружина, отличающаяся прочностью;
  • поршень-толкатель;
  • шестеренка зубчатого типа;
  • клапаны, которые отвечают за выполнение регулировочной функции механизма.

На наружной поверхности корпуса установлена специальная гайка, которая способна регулировать открытие дверного полотна, и складной рычаг. Последний в момент открытия складывается, передавая силовой момент пружине, что за счет накопления кинетической энергии закрывает дверь.

Работа доводчика объяснима сжатием пружинного механизма посредством поршня в процессе открывания. Одновременно происходит попадание масляного состава через обратный клапан в ту корпусную часть, где ранее проходил поршень. Когда же дверь закрывается, пружина вернется в исходное положение — разожмется. А масло перельется назад.

Благодаря наличию винтов для регулировки вы сможете менять скорость закрытия дверного полотна. Для этого необходимо выполнить смену площади поперечного сечения клапанов устройства. Есть изделия, которые дополнительно оснащены специальным клапаном, отвечающим за выполнение задержки в процессе закрытия изделия под углом 75-85 градусов. А уже последние 10 градусов угла производится дохлоп.

Кратко о правилах выбора

Сейчас мы говорим не о выборе параметров и дополнительных опций, а об общих принципах выбора с точки зрения технических характеристик. Выделяют три основных критерия выбора:

  • Размер калитки.
  • Его масса.
  • Способ установки.

Есть специальные модели для стеклянных дверей

Первым делом нужно решить, как установить. Затем ищите совокупность размера и массы. Если нет точного «удара» по весу, приобретите устройство, рассчитанное на чуть больший вес. Не нужно слишком много запасов. На долговечность это не повлияет, но цена на более тяжелые приспособления для ворот значительно возрастет.

При этом приобретать более близкое устройство, рассчитанное на меньший вес, не стоит. Эта экономия проявится в том, что устройство будет плохо работать (закрываться слишком медленно) или быстро сломается.

Как отрегулировать доводчик для входных дверей самостоятельно

Если по каким-то причинам нет возможности пригласить профессионала для настройки механизма, можно попробовать осуществить процесс своими руками. Регулировка изделия требует знаний, терпения. Пошаговая инструкция поможет в настройке оборудования и сэкономит вам время. Для работы потребуется гаечный ключ, шестигранник, отвертка. Регулировка осуществляется при помощи гидравлических клапанов, поворот которых всего на пять градусов значительно меняет скорость закрытия.

Не стоит полностью откручивать винты, поскольку вы испортите механизм и аннулируете гарантию. Кроме того, будет вытекать смазочное масло.

  • Если не видно регулировочных винтов, скорее всего, они под крышкой. В бюджетном варианте кожух сделан из пластика, а у лучших производителей, для высококачественной отделки используется металл.
  • Обнаружив под крышкой масло, лучшим советом будет приобретение нового изделия, так как это безнадежно сломано. Если протечки нет, вы можете продолжить настройку.
  • Если нет схемы регулировки, придется немного поэкспериментировать, чтобы понять, какой винт за что отвечает.
  • Регулировка не должен быть более 1/8 хода. Поверните винт по часовой стрелке, чтобы замедлить механизм, и в обратную сторону, чтобы ускорить, затем понаблюдайте за эффектом.
  • Откройте дверь несколько раз и посмотрите, как она закрывается. Если механизм работает правильно, все готово. Если нет, сделайте еще одну настройку.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
