Фундамент под гараж из шлакоблоков своими руками

Необходимые материалы и инструменты для работы

В процессе строительства фундаментной основы проводят целый комплекс работ, связанных с выемкой и перемещением земли, бетонированием, устройством опалубочной конструкции. На каждый рабочий этап необходимо заготовить определенный набор инструментов и материалов.

Для ведения земляных работ потребуются:

совковые и штыковые лопаты (по количеству строителей);
ведра, носилки;
грабли;
виброплита, которой будут трамбоваться почва, песок и гравий. Ее можно заменить брусом, к одному из торцов которого прикреплена металлическая пластина.

Процесс бетонирования подразумевает наличие иного набора:

  • бетономешалка либо емкость, в которой бетонный раствор будет замешиваться вручную;
  • цементный состав М 400;
  • песок и гравий;
  • чистая вода;
  • специальные добавки, повышающие пластичность бетонного раствора, устойчивость его к воздействию влаги и морозов.

На обустройство опалубки приготовьте:

  • доски, листы фанеры, МДФ, ОСБ;
  • гвозди разные и саморезы;
  • брусок для соединения щитов и установки укосин;
  • металлический материал для армирования;
  • проволоку для связки каркаса либо сварочный аппарат;
  • ножовку или пилу циркулярную.

На устройство гидроизоляционного слоя потребуются рубероидный материал, битумная мастика. При желании утеплить подошву, заготовьте пенопласт на 3 – 5 см толщины. Песок и гравий вам понадобятся при устройстве амортизирующей основы.

Когда стоит использовать такой тип основания?

Пока сила сопротивления грунта больше веса гаража, сооружение находится в состоянии стабильности. Если ситуация складывается наоборот, то строение начнёт оседать.

Этот процесс происходит неравномерно, и стены начнут растрескиваться вплоть до полного разрушения.

Также пагубно сказывается на конструкциях гаража морозное пучение грунтов. В этом случае замёрзшая почва начинает выдавливать фундамент вверх и в результате неравномерного воздействия распирающих сил, стены гаража тоже могут потерять свою целостность и несущую способность.

Достоинства ЛФ

Опорная лента здания обладает многими преимуществами перед другими видами фундаментных оснований такими, как:

  • фундамент способен сохранять свою несущую способность и целостность на протяжении 2-х веков;
  • ЛФ образует прочное основание, которое выдерживает большие нагрузки. Это позволяет строить гаражи не только из газобетона, но из кирпича, тяжёлых блоков с применением конструкций из металла;
  • фундамент в виде ленты возводят практически на любых грунтовых оснований. Исключение составляют болотистые и пучинистые почвы глубокого залегания;
  • несмотря на высокую себестоимость 1 м3 монолитного железобетона, ленточный фундамент выгодно возводить из-за малых объёмов расхода материалов на гаражный бокс;
  • в отличие от точечных опор (столбчатые и винтовые фундаменты) ЛФ позволяет устроить подвальные помещения или смотровые ямы.

Гаражный бокс из газоблоков:

Этапы строительства

Перед тем как приступать к возведению фундамента, нужно подготовить место для строительства и разметить участок согласно ранее разработанного плана.

Подготовка местности и разметка

Прежде всего площадку, на которой планируется строительство, следует максимально выровнять и очистить от мусора. Это можно сделать как с помощью специальной техники, так и вручную – все зависит от состояния участка и возможностей будущего владельца.

Особое внимание нужно уделять наличию крупных корней в земле (особенно в месте заложения фундамента), которые в будущем могут прорасти и нанести вред строению. Поэтому при подготовке территории от них необходимо избавиться

После этого согласно составленному ранее чертежу производится разметка под ленточный фундамент – такого типа основания вполне достаточно для гаража. Наметить контур фундамента можно с помощью арматуры и лески либо шнура.

Прутья вбиваются по углам периметра с внешней и внутренней стороны основания (минимальная ширина конструкции – 30 см), после чего между ними натягивается шнур.

Сооружение фундамента

По окончании разметки выкапываются траншеи под фундамент, глубина которых в идеале должна быть ниже уровня промерзания грунта, но для средней полосы России хватит и 60 см.

Далее выполняется укладка подушки из песка и щебня. Толщина каждого слоя должна составлять около 30 см.

После этого устанавливают опалубку из досок, стенки которой покрывают слоем гидроизоляции из полиэтилена или рубероида. Следующий этап – сооружение арматурного каркаса из прутьев толщиной 12-14 мм.

Такая конструкция придаст основанию прочность и устойчивость к деформациям, возможным вследствие подвижек грунта.

На этом подготовительные работы считаются завершенными, и остается лишь залить фундамент.

Для этого можно заказать готовую смесь, доставляемую в специальных автомобилях, или приготовить раствор самостоятельно, используя компоненты: цемент, песок и щебень в соотношении 1:3:5.

Читать также: Дизайн зимнего сада в частном доме фото

Возведение стен

Перед укладкой шлакоблока нужно позаботиться о гидроизоляции фундамента, ведь если строить гараж, то делать это нужно грамотно. Для этого используются все те же целлофан или рубероид, которые укладывают по периметру основания.

Также заранее выставляется рама для ворот, фиксируемая с помощью распорок. Укладка блоков начинается от угла и выполняется в следующей последовательности:

  • Выкладывается первый ряд шлакоблоков, в процессе укладки которого проверяется горизонтальность кладки.
  • Следующие ряды кладут со смещением в полблока. После возведения каждого третьего ряда на блоки укладывают арматурные прутья, что делает стены более прочными.
  • При укладке последнего ряда оставляют проемы для балок перекрытия.

Следует также учитывать, что задняя стена гаража должна быть ниже передней части. Это обеспечит уклон кровли, величина которого зависит от материала покрытия и может варьироваться от 5 до 35 градусов.

Крыша и пол

Для сооружения крыши в обустроенные гнезда вставляют балки перекрытия. Лучше всего использовать двутавровые стальные швеллеры, но поскольку этот вариант довольно дорогой, можно обойтись деревянными элементами, предварительно подвергнув их специальной обработке от гниения.

Поверх балок настилаются доски, и укладывается гидроизоляция. После этого монтируют кровельный материал.

Заключительный этап возведения гаража – заливка пола. Для этого снимают слой грунта, дно котлована трамбуют и засыпают песком и щебнем. Далее монтируют арматурный каркас и заливают бетон по уровню цоколя.

Возведение стен

После необходимой выдержки фундамента можно приступать к дальнейшим работам по строительству гаража из шлакоблоков. Все этапы просты для выполнения своими руками, особенно, если опыт подобных работ у вас уже есть.

Важные особенности работ со шлакоблоками:

  • При расчете используются следующие данные. Габариты одного шлакоблока 39 сантиметров. В одной кубатуре находится 72 единицы изделия.
  • Проверить качество изделия можно пробным тестом. При падении с полуметровой высоты блок не должен распадаться. Если это произошло, есть сомнения в качестве и соблюдений технологии при изготовлении.
  • Для стандартной кладки блоков расход будет 30 штук на м². Если толщина стен возводится в половину бока, понадобится всего 18 штук на каждый квадрат.
  • Для большей эластичности клеящего состава, необходимо добавить в цемент глину и немного моющего средства.
  • Кубометра раствора будет достаточно для укладки 4,5 кубометров шлакоблока.
  • Толщина слоя цементного раствора должна быть не более двух сантиметров.
  • Перед выполнением первого ряда необходимо обозначить места дверного проема. В дальнейшем также надо оставить место для окон и вентиляции.

Кладка осуществляется стандартными методами, обязательно необходимо использовать мерительный инструмент и выставленный уровень.

Шлакоблок -характеристика материала ↑

Шлакоблок получают методом прессования бетона, основными компонентами при изготовлении являются доменный шлак и зола. Хотя иногда встречаются и более дешевые наполнители — кирпичный бой, отсев гравия, песок, ракушечник. Помимо прочего, для повышения теплопроводности производители добавляют керамзит, полистирол, перлит.

Шлакоблоки имеют пористую структуру, легкий вес и крупные габариты — совокупность самых привлекательных для строителей качеств

Плотность шлакоблока зависит от состава, чаще всего этот показатель колеблется в районе 500-2000 кг/кв.м. Выпускаются блоки в двух вариациях: пустотелые (вес 15-21 кг) и полнотелые (до 27 кг). Некоторые, ориентируясь на доступную стоимость, ошибочно считают, что гараж из шлакоблоков — вещь ненадежная, но это не так. Конструкции из шлакоблоков прочны, устойчивы к возгоранию, срок их службы составляет не менее 50 лет.

Внутри шлакоблок пористый, по форме напоминает кирпич, но с пустотелыми отверстиями. Доменный шлакоблок (именно он подходит для строительства) состоит из гранулированных частиц размером от 2,0 до 8 мм. Чем крупнее частицы, тем блок легче и ниже по теплопроводности.

Установка опалубки

Изготовление опалубки

Когда предыдущие работы будут завершены необходимо смонтировать опалубку. Для этого из обрезной доски или толстой фанеры нужно сбить широкие щиты, которые должны быть установлены внутрь котлована по всему его периметру. Стоит также добавить, что щиты, составляющие опалубку над траншеей, должны быть зафиксированы как изнутри, так и снаружи. Это необходимо для того, чтобы раствор цемента не продавил опалубку, и она не завалилась внутрь или, наоборот, наружу. Внутрь опалубки также нужно постелить слой гидроизоляции, в качестве которой можно использовать толстый полиэтилен, листы его должны быть уложены внахлёст не менее 25 см.

Какой лучше выбрать


Неправильный выбор фундамента может сказаться на долголетии вашего гаража Самая большая проблема в частном строительстве, которое ведётся своими силами, – правильный выбор фундамента. От его качества зависит, сколько прослужит гараж или дом, не требуя капитального ремонта.

Нередко принятие решения осложнено тем, что для одной и той же ситуации можно получить противоречивые советы как от профессионалов, так и от частников, умудрённых опытом самостоятельного строительства. Правильным решением в этом случае будет опора на нормы и правила возведения строений, зафиксированные в официальной документации.

Выбор фундамента в зависимости от УГВ и ТПГ

Важный критерий выбора типа фундамента – глубина залегания подземных вод. Этот показатель напрямую влияет на степень пучинистости (подвижности) грунта. Она выражается в смещении почвы в межсезонье, для которого характерно чередование периодов замерзания-оттаивания.

С показателем УГВ тесно связан такой критерий выбора типа фундамента, как ТПГ (точка промерзания грунта). В комплексе с УГВ они определяют, насколько подвижна почва на участке строительства. Решив возвести гараж из шлакоблоков, в первую очередь выясняют УГВ и ТПГ.

Далее ориентируются на СНиП 2.02.01-83 «Основания зданий и сооружений». Изучают таблицу №2 и убеждаются в том, что глубина заложения фундамента не зависит от глубины промерзания грунта, если УГВ находится ниже нее (ТПГ) на 2 м. Это справедливо для следующих типов грунтов:

  • скальных;
  • крупнообломочных;
  • супесей;
  • суглинков;
  • глинистых;
  • пылевато-глинистых.

В большинстве случаев ситуация на участке строительства такова, что УГВ находится ниже ТПГ более, чем на 2 м. Следовательно, у застройщика широкий выбор: для гаража из шлакоблоков подойдёт любой из перечисленных выше фундаментов. С его типом определяются, ориентируясь на свои финансовые возможности и доступность материалов.

Эксплуатационные свойства материала

В изготовлении пенобетона применяется цемент и особым способом созданная пена. Путём перемешивания раствора пузырьки постепенно распределяются по всей массе, создавая ячейки. Жидкая масса заливается в формы, после чего естественным образом охлаждается и затвердевает.

В зависимости от того, какой прочности требуется материал, уровень его плотности варьируется в пределах 200–1200 кг/м3, что отражается на марке готового продукта.

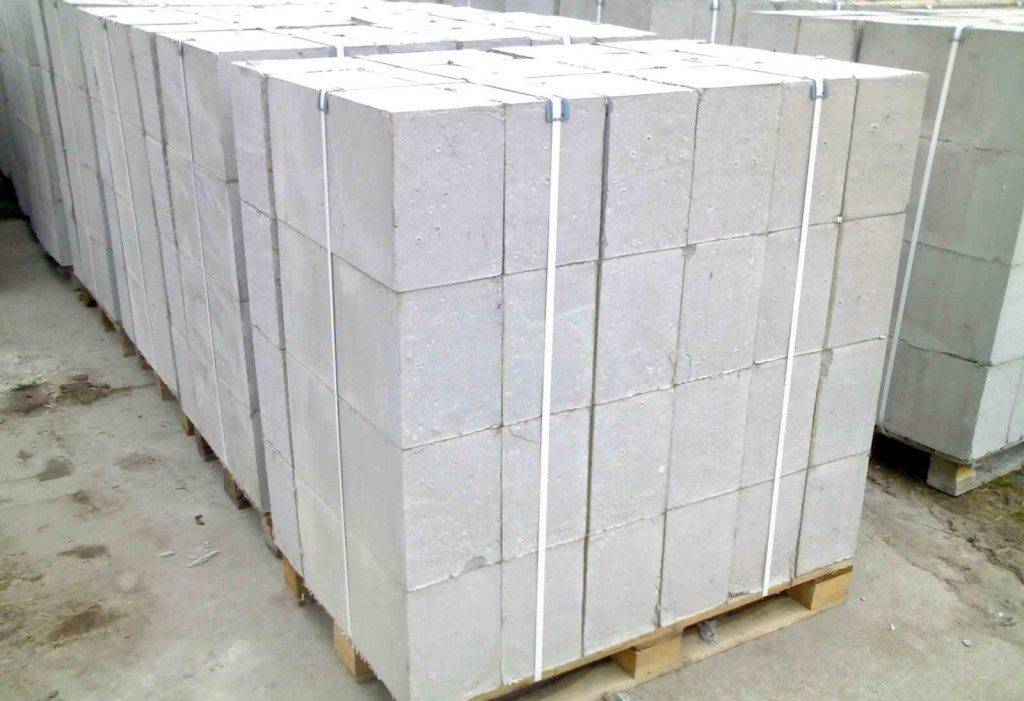

Пеноблок легкий, но прочный материал

Пенобетон выпускается следующих марок:

  • D900–1200 — обладает максимальными прочностными характеристиками, используется в высотном строительстве; называется конструкционным бетоном;
  • D500–900 — отличается безупречной сбалансированностью, подходит для возведения несущих оснований строения; называется конструкционно-теплоизоляционным;
  • D200–500 — благодаря низкой теплопроводности применяется в качестве теплоизоляционного материала, при этом уровень прочности тоже достигает минимальных значений.

В состав пенобетона, называемого также пеноблоком, в настоящее время входит цемент, песок, средство для пенообразования и вода. Благодаря этому современному материалу на сегодняшний день быстро возводятся и утепляются невысокие здания.

В отличие от газобетона, пеноблок обладает высокой популярностью среди строителей, что объясняется упрощённым процессом изготовления единицы изделия.

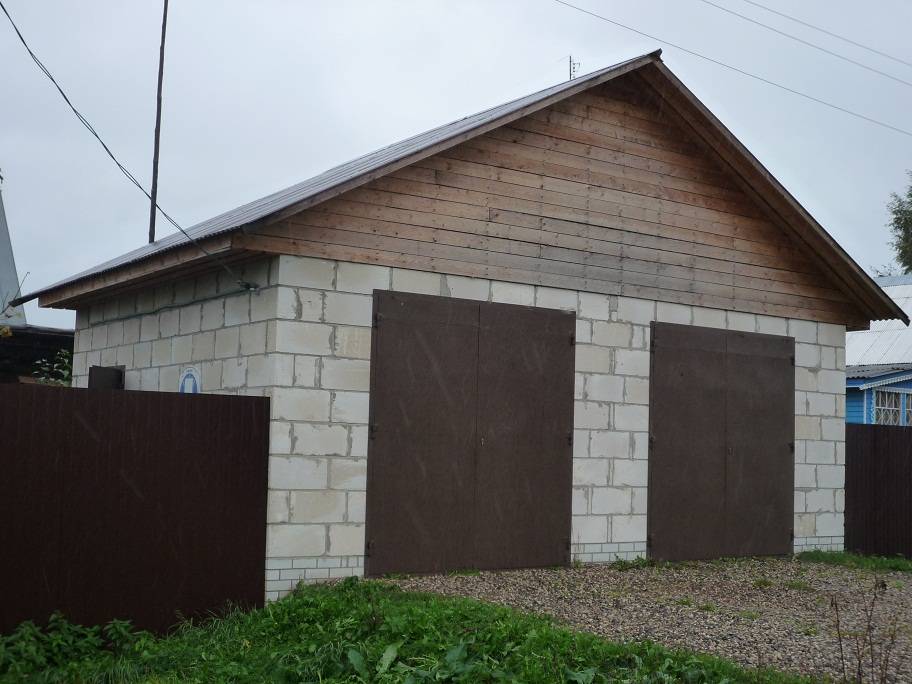

Гараж из пеноблока построить очень легко

Расчеты перед началом строительства

Перед тем, как рассчитать, какой глубины должен быть фундамент под гараж из шлакоблока, необходимо учесть одну важную деталь. А именно – высоту подъема фундамента над почвой. Она не должна быть менее 20 – 30 см над уровнем земли. В противном случае, влага от поверхности будет разрушать нижние ряды конструкции. Этот показатель обязательно учитывается при обустройстве траншеи под опалубку на поверхностях с уклоном. Теперь необходимо разобраться с типом почвы, на которой будет возведен будущий гараж. Выделяют 4 вида почвы:

В зависимости от типа почвы будут меняться и характеристики фундамента, вернее его габаритные показатели. Также на глубину траншеи под фундамент влияет непосредственная близость залегания грунтовых вод и минимальная глубина промерзания грунта. Обычно фундамент для гаража ставят на глубину 0.4 м. для песчаных грунтов, и примерно столько же необходимо прокопать для гравийно песчаной подушки. Если речь идет о скальном грунте, то глубину под фундамент берут в пределах 25 – 30 см. так как данный вид грунта не усаживается и практически не деформируется. Глинистые и суглинистые почвы требуют более глубокой траншеи под фундамент. Обычно она составляет от 80 до 100 см. При данном типе грунта необходимо брать в расчет близость прилегания грунтовых вод. К этой величине добавляют ещё 20% высоты, чтобы наверняка исключить вероятность выдавливания фундамента почвой.

Все расчеты приведены для одноэтажного гаража с простой односкатной крышей. Необходимо брать в учет, что увеличение этажности и других нагрузок на основу фундамента также повлечет за собой изменение его параметров. Стоит отметить, что возведение ленточного фундамента на глинистых или суглинистых почвах не всегда рационально и финансово оправданно. В данных случая лучше всего установить монолитную плиту.

Строительство базиса

С помощью шлакоблока можно также возвести стены постройки.

Если была выбрана местность с большой глубиной залегания грунтовых вод и неподвижной почвой, то все работы осуществляются в следующей последовательности:

Чтобы создать столбчатый фундамент для дома, первым делом понадобится обустроить шурфы. Для ленточного базиса нужно будет вырыть траншею.После чего на дне шурфов или вырытой ямы создается подушка из гравия и песка мелкой фракции.

Затем по гравию расстилается рубероид, он поможет создать гидроизоляционную основу для нижней части основания постройки. На слой рубероида можно также залить армированную подошву или установить специальный блок на основе железобетона.Укладывается первый ряд шлакоблоков. Следующий ряд укладывается от углов к центру.

Верхний и нижний слои должны быть скреплены раствором с толщиной в 1 см. Процесс повторяется, пока фундамент не обретет необходимую высоту, заданную при расчете.Ленточный ростверк можно укрепить с помощью армирующего пояса, который заливается по верху последнего ряда шлакоблоков. Если строится ленточное основание, то его ростверк зачастую изготавливается из металла или дерева.В завершении стенки базиса обрабатываются небольшим слоем мастики, на который укладываются панели пенополистирола, обеспечивающие теплоизоляцию.После окончания всех работ котлован засыпается и можно приступать к возведению стен постройки.

Процесс возведения здания из таких изделий несложный, так что никаких осложнений возникнуть не должно. Главное, выполнять все процедуры поочередно. Следующее видео поможет более подробно разобраться в технологии строительства фундамента из шлаковых блоков.

Состав блоков, достоинства и недостатки гаражей из них

Шлакоблоки представляют собой изделия, которые изготавливаются по технологии прессования бетона. Ключевые составляющие таких блоков – чаще всего зола и доменный шлак. Также можно найти изделия с наполнителями меньшей стоимости – с ракушечником, гравийным отсевом, боем кирпича, со строительным песком. Кроме того, в этих блоках присутствует перлит, полистирол, керамзит. Эти добавки существенно увеличивают показатель теплопроводности шлакоблочных изделий.

Гараж нужно возводить из шлакоблока с доменным шлаком, который состоит из частиц-гранул с геометрическими параметрами не более 8 мм.

Изделия с более крупными гранулированными компонентами характеризуются малой теплопроводностью. Они для строительства автодома не годятся.

Шлакоблок с доменным шлаком

Визуально шлакоблок похож на большой кирпич. Внутри он пористый, в нем имеются отверстия (пустотелые). Продаются также полнотелые изделия без отверстий. Плотность материала варьируется в пределах 500–2000 кг/кв. м. Гараж из шлакоблока обладает такими достоинствами:

  • Длительное время службы – постройку можно эксплуатировать в течение 50 лет, не выполняя никаких серьезных ремонтов.
  • Устойчивость к возгоранию и отличная механическая прочность.
  • Доступная цена материала. Стоит он недорого и при этом характеризуется превосходными эксплуатационными свойствами.
  • Монтаж дома для авто из шлакоблока можно выполнять своими руками, не приглашая дорогих специалистов в строительном деле. Правда, работа с этим материалом достаточно трудоемкая, так как вес отдельных блоков равняется 15–27 кг.

К «минусам» относят невысокий звукоизолирующий потенциал и присутствие в составе некоторого количества токсичных элементов.

Расчет количества шлакоблоков

До начала строительства следует определиться с численностью модулей, требующихся для возведения.

Чтобы сделать расчет шлакоблоков на гараж правильно, следует подготовить:

  • бумажный лист;
  • рулетку;
  • смартфон или калькулятор;
  • ручку.

Перед началом строительства рассчитывается необходимое количество материала

Чтобы знать, сколько нужно шлакоблока на гараж с определёнными размерами стен, стоит определиться с габаритами блоков. Стандартные габариты одинарного модуля – 390´188´190 мм, но на рынке представлены варианты с размерами 390´188´120 мм. Б/у материалы бывают нестандартных размеров, лучше провести замер. Наибольшее значение имеет внешняя грань. Если стена будет иметь толщину в полблока, изначально рассчитывается площадь грани.

Существует несколько способов, как рассчитать шлакоблок на гараж, самый простой – определиться с количеством блоков на 1 м2. Исходя из предложенного примера – 1¸0,074= 13,5 шт, любые дробные значения округляются в пользу большего числа – 14 шт.

Пример подсчета, как производится расчет шлакоблока калькулятором для сооружения 7´5 м и высотой 2,5 м:

  1. Периметр сооружения. Используется формула для прямоугольника: (7+5)·2 = 24 м.
  2. Площадь стен. Только что рассчитанное число умножается на высоту сооружения: 24·2,5 = 60 м2.
  3. Размер отверстий. Рассчитывается площадь пустот, так как рассчитывать количество шлакоблока для всей площади неправильно. Из общей суммы вычитается площадь окон, дверей (если есть), ворот. Рассмотрим пример, когда встроены только ворота 2,5 м в высоту и 3,2 м в ширину: 2,5·3,2 = 8,75 м2. Общая площадь постройки: 60–8,75 = 51,25 м2.
  4. Посчитать количество шлакоблоков поможет площадь всех стен и количество блоков на 1 м2: 51,25·14 = 717 штук.

Не стоит брать материал впритык, так как в ходе работ есть риск порчи и обнаружения брака. Брака должно быть не более 5 %. Если рассмотреть гараж шлакоблочной, сколько стоит лишь материал, получается: 800·25 = 20 000 рублей, где 25 – это средняя цена материала в Москве. Дополнительно учитывается цена других материалов.

Сколько надо шлакоблоков на гараж?

Сколько стоит устройство простого ленточного фундамента

Во сколько обойдется устройство обычного ленточного фундамента, если земляные и бетонные работы выполнять самостоятельно? Средняя цена, которая учитывает гидроизоляцию и утепление – до пяти тысяч рублей.

Полезное Видео с подробным описанием происходящего:

На чем не стоит экономить:

  • приобретайте готовый наливной бетон с присадками. Переплата небольшая, а прочность и надежность смеси гарантирована;
  • не экономьте на гидроизоляции и утеплении, экструдированный пеноплекс – недорогой материал.

Выбирая тип фундамента, рассчитайте все затраты. В некоторых случаях простая бетонная лента с утеплением и гидроизоляцией обойдется дороже, чем быстрая установка надежных винтовых свай.
