Изготовление распашных ворот своими руками: поэтапная работа

Сборка комплекта ворот

Если вы решили приобрести готовый комплект для распашных ворот, то для начала необходимо ознакомиться с инструкцией по его сборке. Для начала нужно задействовать несущие профили, которые устанавливаются на основные. Для крепления профилей следует проделать отверстия, диаметр которых составит 4,2 мм. Расстояние между отверстиями должно быть равно 150 мм.

Боковые несущие профили скрепляются с нижними профилями с помощью соединения щита. Профили крепятся заклепками. Левый боковой несущий профиль фиксируется с помощью саморезов. Но для начала необходимо подготовить соответствующие отверстия. В верхний основной профиль устанавливаются два угловых соединения щита.

Изготовление несущего каркаса

Пример установки каркаса в гаражном проёме

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

Калитка в распашных воротах

В полотне ставят калитку, чтобы совместить проход и уменьшить протяженность входной группы. У встроенной калитки есть преимущества в виде экономии материала заполнения и практичности применения. Дополнительно требуется профильная труба для обустройства каркаса по периметру сооружения.

Материал выбирают по типу воротного заполнения и материала ограждения. Для запора калитки применяют отдельный замок и засов. Если предусмотрено автоматическое открывание, монтируют стопорящие элементы, координирующие открытую калитку. Так при проходе человека не сработает воротная автоматика.

https://youtube.com/watch?v=uVo_e6jdbYk

О материалах и инструментах

Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента. Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.

Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

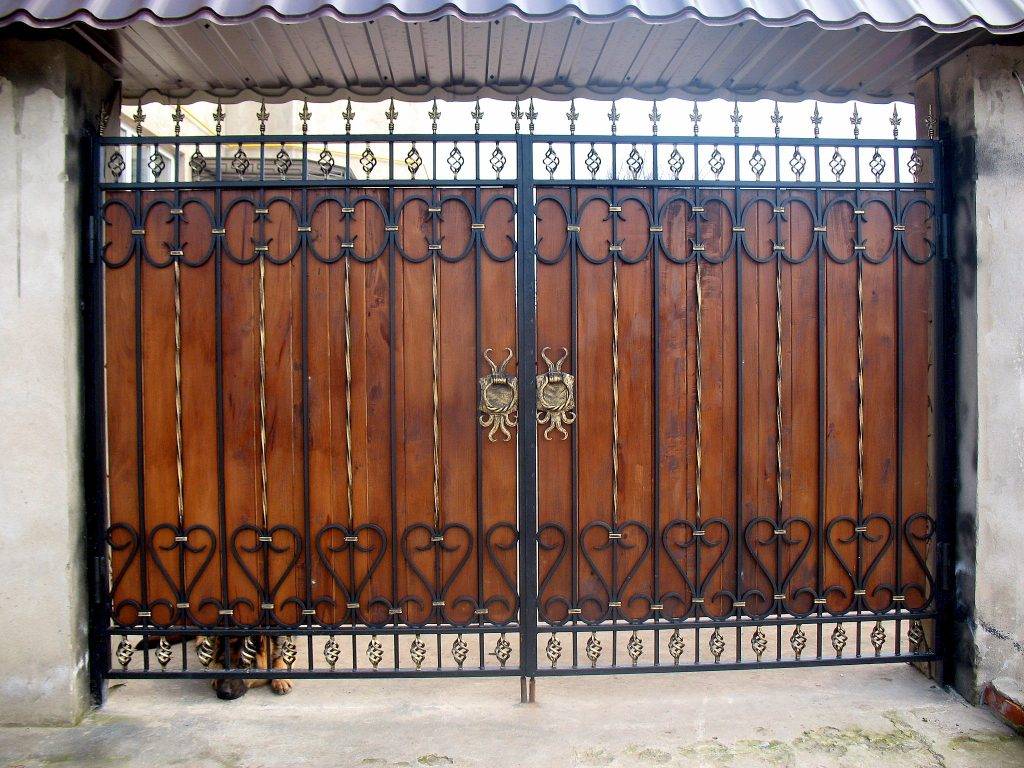

Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

Сварочный аппарат с электродами.
Болгарку, которая будет резать трубы на составляющие части в заданных размерах.
Важно не забыть дрель.
Измерительные инструменты, в том числе: рулетку, уголок, уровень.
Нужно запастись кругом для шлифования сварочных швов.
Понадобится ступица и молот.

И нужно купить кисть для обработки и покраски рабочей поверхности.

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше  200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.

Сбор данных

Сбор данных включает в себя анализ места, на котором будут устанавливаться ворота. Речь идет о водных коммуникациях, которые могут пролегать под постройкой. В том случае, если там пролегают трубы, забор ставить в том месте нельзя. Это обусловлено дальнейшей невозможностью оперативно осуществить ремонт труб.

Более того, если речь идет о частном участке, пожарные машины часто подключаются к трубопроводу, чтобы получить неограниченный доступ к воде. Также необходимо учесть возможность проезда крупногабаритного транспорта аварийных служб.

Вполне вероятно, что когда-либо в будущем понадобится присутствие на участке специальной техники. Конструкция забора должна учитывать такие возможности, обеспечивать беспрепятственные проезд подобной техники.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

• сравнительно невысокая стоимость профлиста;
• простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
• длительный эксплуатационный ресурс и простота в уходе;
• многофункциональность материала;
• привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

• для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
• из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
3. На дне ямы обустраивается подушка из щебёнки и песка.
4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Подготовительные мероприятия для изготовления

Познакомившись с особенностями этих конструкций, можно подумать о том, чтобы их изготовить своими руками. И, первым делом, необходимо подготовить инструмент и расходные материалы для изготовления ворот распашного типа.

Инструмент для работы

Чтобы сделать каркас и обустроить стойки, понадобятся следующие инструменты:

• Болгарка. Она нужна для резки и шлифовки металлических заготовок;
• Нарезные диски;
• Шлифовальные диски;
• Сварочный аппарат;
• Электроды;
• Рулетка;
• Строительный уровень;
• Уголок;
• Молоток;
• Лопата;
• Мастерок.

Среди вспомогательных приспособлений у вас должны быть в наличии:

• Заклёпочник и набор заклепок;
• Дрель. Может потребоваться для крепления обшивки;
• Компрессор, краскопульт или кисточки для окрашивания каркаса.

Необходимые материалы

Без материала невозможно выполнить своими руками ни одну работу. И изготовление распашных ворот не исключение. Для их самостоятельной сборки вам потребуется:

• Труба для стоек. При ее выборе обязательно учитывайте вес готовой конструкции.
• Труба для рамы. Лучше всего для этого подойдет профильная труба размерами 60×40×1,5. Можно использовать и изделия других размеров, например, 40×20×1,5. При выборе трубы обязательно учитывайте используемый отделочный материал и ветровую нагрузку.

Чтобы избежать ошибок при подготовке к сборке, можно придерживаться следующих рекомендаций:

• При весе конструкции более 300 кг выбирайте трубу размерами 140×104×5 мм;
• Если масса изделия составляет от 150 до 300 кг, то лучше всего использовать трубу размерами 10×100×5 мм;
• Для конструкций массой до 150 кг идеальным вариантом будет труба 80×80×4 мм. Стойки можно сделать и из таких доступных материалов, как кирпич, бетон или дерево. Но обязательно учитывайте свойства материала и нагрузку, которой он будет подвергаться.
• Ворота могут быть оборудованы петлями двух видов: регулируемыми и нерегулируемыми. Лучше всего, чтобы они были выполнены из качественного материала и могли с легкостью выдержать значительный вес.
• Замки. Бывают механические и электромеханические. При выборе можно полностью положиться на собственный вкус.
• Краска. Она потребуется для оформления стоек или обшивки.
• Обшивка. Особых рекомендаций по ее выбору не предусмотрено. Выбирайте материал с учетом личных предпочтений и своих финансовых возможностей.
• Автоматика. Если вас изначально эта опция не интересует, то ее можно не устанавливать или оборудовать ворота позднее. В этом случае советуем заранее сделать каркас более прочным.

Если все подготовительные моменты соблюдены, то можно приступать к монтажу конструкции.

План и чертежи конструкции

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.

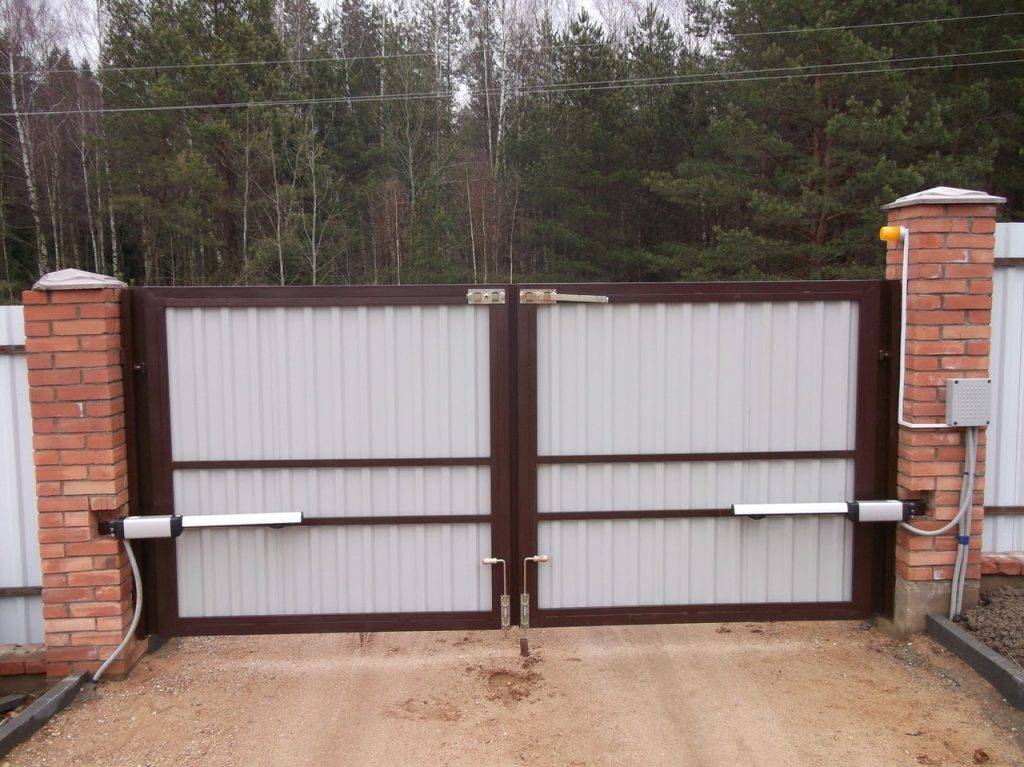

Автоматизация системы

Автоматика для распашных ворот, цена которой равна 38500 руб., представляет собой линейные электроприводы. Эта система состоит ещё и из сигнальной лампы, блока управления, электромагнитного замка и антенны. Автоматика получает питание от напряжения бытовой электросети. Прежде чем вами будет установлена автоматика для распашных ворот, цена которой была упомянута выше, следует монтировать несущие столбы. Желательно их выполнить из кирпича или бетона.

Автоматические ворота можно установить одним из существующих способов, который будет зависеть от направления открывания створки. При этом внутрь добавляются несущие столбы. Расположить блок управления можно справа или слева

При этом важно правильно подобрать сечение проводов. Привод для установки обладает одной особенностью: для него необходимо предусмотреть расстояние от несущего столба

Если же ворота открываются внутрь, то места для установки привода следует подготовить, выдолбив их в материале.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон

Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

Как выбрать оптимальный вариант ворот?

Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.

Распашная конструкция

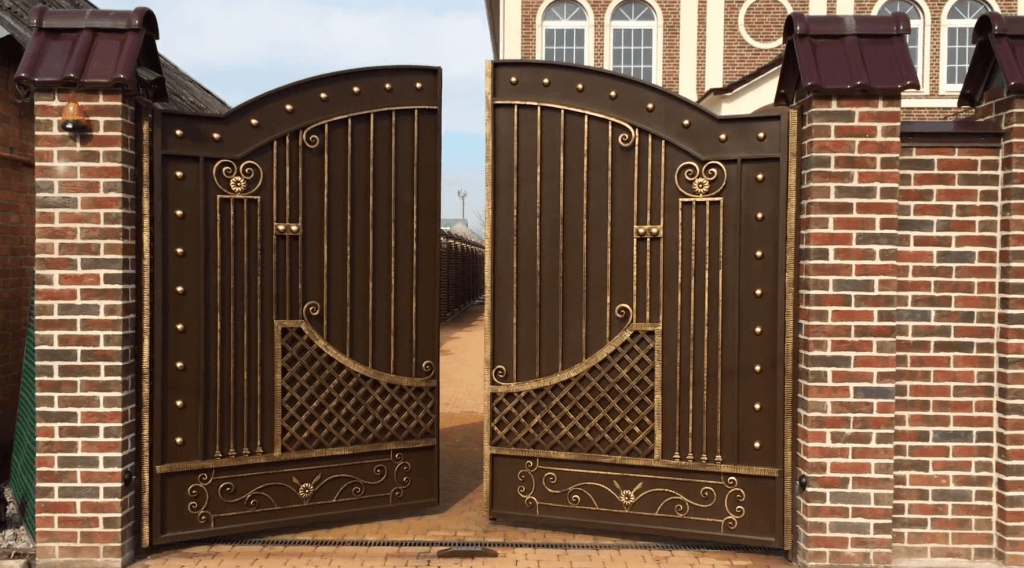

Фото варианта распашных ворот.

Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.

Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.

Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла

При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом

Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.

Разновидности раздвижных конструкций

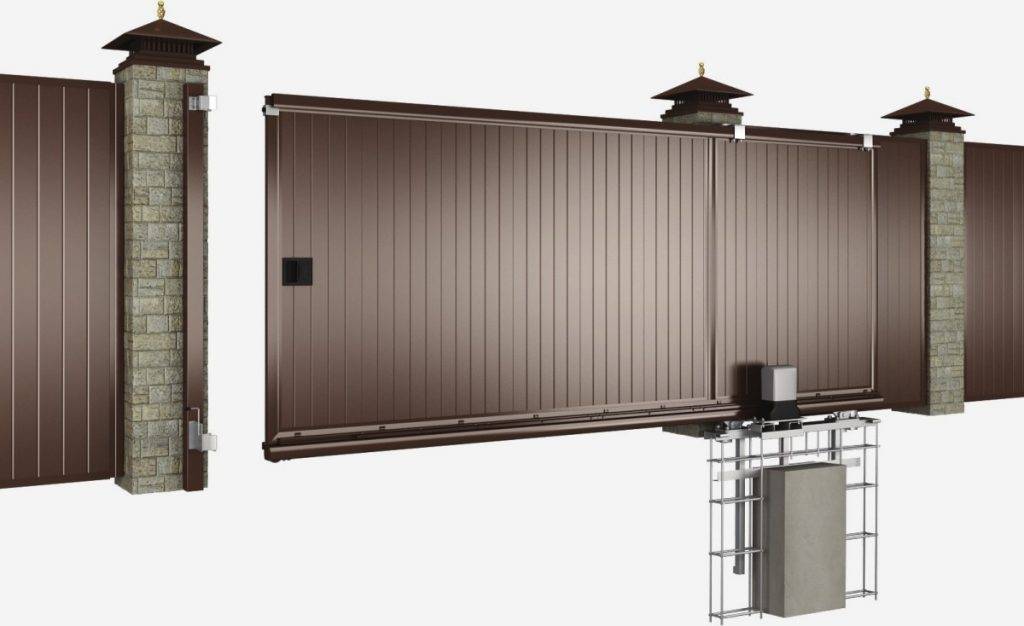

Фото консольных ворот с направляющей балкой, расположенной посередине.

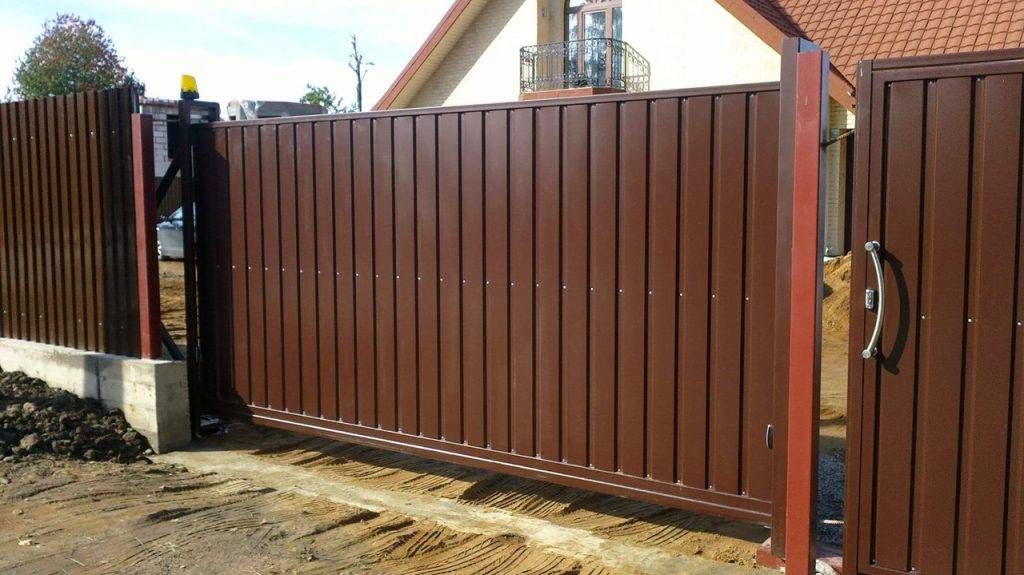

Откатные.

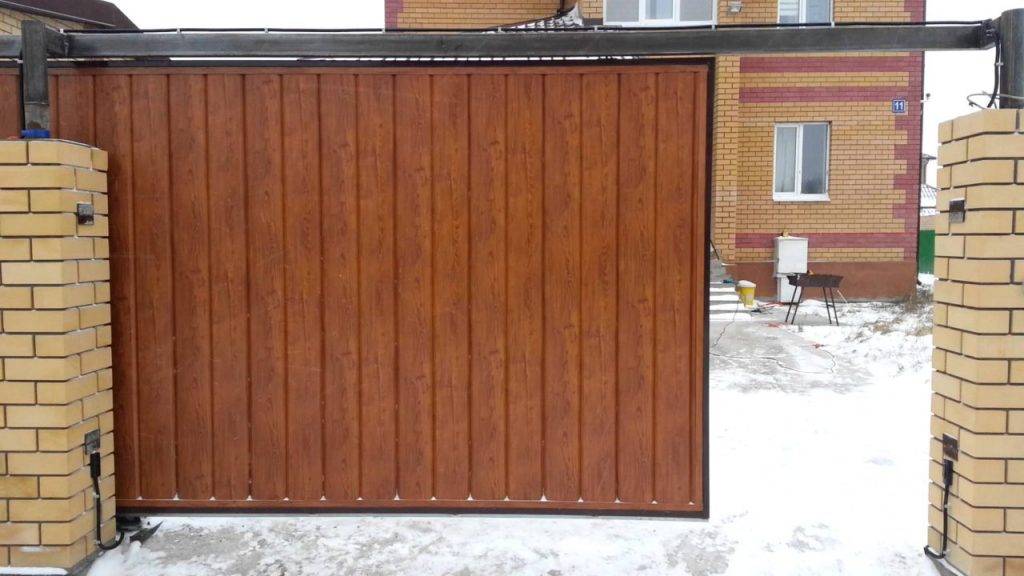

Подвесные откатные.

Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.

Консольные и откатные ворота изготавливаются, в основном, для частных и промышленных территорий.

Их конструкции схожи тем, что на опоры вешается одна створка, которая при открытии отъезжает в сторону. Благодаря такой схеме, пространство возле ворот используется самым оптимальным образом.

В отличие от откатной, отличие консольной конструкции в том, что балка, по которой перемещается полотно створки, располагается на каркасе сооружения на разной высоте, в зависимости от предпочтения владельца. Кроме того, она имеет только один столбец-опору.

Такая разновидность ограждения считается самой практичной, но и самой затратной по сравнению с распашными и откатными. Кроме того, установить данный тип ворот своими руками будет достаточно сложно, не имея ранее полученного опыта в строительстве подобных сооружений.

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

• низкая стоимость;
• высокая прочность и при этом небольшой вес;
• удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

• Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
• Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
• При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Подготовка

Если вы решили изготовить ворота распашные из профнастила, то на первом этапе необходимо осуществить разметку опорных столбов, которые могут быть выполнены из кирпича или бетона. В основание опор необходимо вмонтировать железную трубу, диаметр которой составляет 100 мм. При необходимости их вкапывают на 130 см. Делать это следует с помощью бура соответствующего диаметра. Необходимо оставить место для заливки бетона. По окружности нужно обеспечить пространство в 10 см.

Когда изготавливаются ворота распашные из профнастила, на следующем этапе мастеру необходимо выставить столб с помощью уровня, проверив вертикаль. Между створками следует оставить 20-миллиметровый зазор, который снаружи перекрывается планкой из металла. Ее толщина составляет 50 мм. Этот допуск требуется для того, чтобы в жаркие дни при нагреве металл смог расширяться, а ворота при этом не заклинило.

Преимущества и недостатки

Решаете вопрос, как сделать ворота, важно учесть все особенности разных конструкций, что позволит выбрать наиболее подходящий вариант. Основные критерии — это наличие свободного пространства на участке, удобство эксплуатации, степень сложности монтажа

У распашной системы есть свои преимущества:

• простой монтаж;
• долговременная эксплуатация;
• минимальный уход;
• надежность;
• разновариантный дизайн, возможность применения любого материала для изготовления створок;
• нет необходимости специально упрочнять основание, при откатном варианте, в этом случае используются ролики и придется заливать бетоном грунт.

Можно несколько усложнить, подключить к ним привод. Благодаря этому упрощается их эксплуатация, но затрудняется процесс монтажа и возрастают расходы. Отмечается необходимость выделить больше места, чтобы установить распашную конструкцию. Вы владелец небольшого участка или уже он занят (садом, огородом или другими постройками), а со стороны улицы — тротуар, придется устанавливать откатной вариант, из-за недостатка места.

Изготовление несущей рамы

Все необходимое собрано, место подготовлено – можно разбираться, как сварить ворота для гаража. Первое, что необходимо сделать – обвязку по проему, или несущую раму. Она состоит из двух основных частей – внутреннего и внешнего каркаса.

1. Измеряем высоту и ширину проема. Измерения должны быть максимально точными, так как именно от них полностью зависит монтаж готовой рамы.
2. Из уголка отмеряются и болгаркой отрезаются заготовки для будущей рамы.
3. Готовые заготовки раскладываются на подготовленной поверхности, при помощи подкладок выставляются четко по уровню, все углы выравниваются. Полученный результат должен полностью повторять будущую раму.
4. Свариваем раму. Для обеспечения наилучшего прилегания в дальнейшем ее внешняя сторона должна быть ровной и гладкой, без шероховатостей и бугров, поэтому все сварочные косяки тщательно зашлифовываются.
5. В углы ввариваются рычаги (можно использовать куски уголка). Они обеспечат готовой раме пространственную жесткость, и ее не будет вести.
6. Все элементы раскладываем на плоскости, выставляем по уровню и прихватываем сваркой.
7. Примеряем. Все несовпадения исправляем при помощи молотка, полноценно свариваем
8. Делаем вторую раму аналогично первой.
9. Внутренняя и верхняя часть рамы устанавливаются на свои места. Для крепления к откосам проема удобно использовать 15-20 сантиметровые металлические штыри.
10. Все выступающие наружу концы срезаются, качественно обвариваются и тщательно зашлифовываются.
11. Для крепления рам друг с другом используются пластины металла, которые привариваются на расстоянии примерно 50-60 сантиметров одна от другой.
12. Завершает данный этап навешивание створки.

При желании распашные ворота можно оснастить автоматикой, но для этого необходимо еще на этапе изготовления предусмотреть место для короба и привода.

Материалы для самостоятельного изготовления распашных ворот

Профильная труба для изготовления каркаса ворот

При изготовлении распашных ворот учитывают пожелания владельца к внешнему виду и его материальные возможности.

Наиболее популярные типы зашивки:

• деревянная;
• профнастил.

Зашивки отличаются техническими характеристиками и качествами, поэтому выбор не составит труда. Применяют принцип комбинирования. Профлист и древесина отлично сочетаются с коваными элементами. Такие дополнения утяжеляют створки ворот на дачу и стоят немалых денег. Выбирают мощные петли и автоматические приборы. Под створки с множеством кованых деталей нужно сооружать фундаменты.

Виды дерева

Хвойные породы имеют красивый рисунок древесины

Материал подходит для самостоятельного изготовления и монтажа работ, т. к. легко обрабатывается, пилится и соединяется в конструкцию. Чаще строительство ведут без специальной и дорогой техники, но есть исключения в зависимости от вида дерева.

Дороже всех видов стоят ворота из дуба. Материал твердый, поэтому ручной пилой не обойтись, потребуется циркулярная. Дубовые полотна прочные, не разрушаются от ударов. В составе древесины есть дубильные компоненты, предохраняющие строение от гниения. В продаже есть более 20 оттенков и цветов естественного вида для выбора варианта на ворота.

Хвойные породы также противостоят увлажнению из-за присутствия в составе смолистых веществ, которые в некотором случае выделяются на поверхности пиломатериалов. Древесина отличается красивой текстурой, рисунком, цветом, стоит гораздо дешевле лиственных пород.

Сосна имеет повышенную прочность по сравнению с елью, но больше усыхает. Ель меньше усаживается, но больше впитывает воду из почвы и атмосферы. Хвойная лиственница имеет повышенную плотность, почти не гниет, отличается красивым рисунком волокон, требует только лакировки без покраски.

Разновидности профлиста

Ворота из профнастила, декорированные заклепками

Профнастил выступает в качестве зашивки при изготовлении распашных металлических ворот своими руками. Волнистые листы ставят в каркас из профильной трубы, уголка, швеллера.

Виды профнастила:

• стальной без покрытия;
• горячеоцинкованный;
• горячеоцинкованный с полимерным наружным слоем;
• из хромированного железа, меди, алюминия.

Первый вид почти не применяют, т. к. он быстро подвергается коррозии. Выбор профлиста для ворот зависит от толщины материала и цинкового покрытия, вида напыляемого полимера и его толщины.

Конструкция распашных ворот

Прогресс не стоит на месте. Появляются новые методы отделки, используются более совершенные строительные материалы, но устройство самих ворот остаётся неизменным. Конструкция включает в себя следующие составные части:

• столбы или стойки, являющиеся опорой для крепления ворот;
• каркас, который может быть металлическим (более надёжный и популярный вариант) или деревянным;
• обшивка, для которой используются различные облицовочные материалы;
• подвижные петли, обеспечивающие удержание створок в проёме на столбах;
• запоры и замки.

При выборе важно учитывать такой фактор, как частота эксплуатации

Одностворчатые

Это одно полотно, которое имеет приличный вес, не очень удобно в использовании. Такое изделие требует надёжную опору, в качестве которой подойдёт, например, стена здания. Или можно самому сделать крепкий столб из кирпича, бетона и металлической трубы с большим диаметром. Также нужно позаботиться о том, чтобы каркас был мощным и надёжным.

Двустворчатые

Более востребованный вариант по сравнению с одностворчатыми, так как функционирование створок требует меньше пространства. Необходимы два одинаковых по размеру полотна. Для их изготовления понадобится изготовить две одинаковые по размеру рамы.

Двустворчатые с калиткой

Если въезд на территорию недостаточно широкий, чтобы установить калитку и ворота отдельно, данный вариант становится отличным решением. Калитка здесь вставлена в одну из створок. Также комбинирование ворот с калиткой позволяет сэкономить материалы.

Автоматизация системы

Автоматика для распашных ворот, цена которой равна 38500 руб., представляет собой линейные электроприводы. Эта система состоит ещё и из сигнальной лампы, блока управления, электромагнитного замка и антенны. Автоматика получает питание от напряжения бытовой электросети. Прежде чем вами будет установлена автоматика для распашных ворот, цена которой была упомянута выше, следует монтировать несущие столбы. Желательно их выполнить из кирпича или бетона.

Автоматические ворота можно установить одним из существующих способов, который будет зависеть от направления открывания створки. При этом внутрь добавляются несущие столбы. Расположить блок управления можно справа или слева

При этом важно правильно подобрать сечение проводов. Привод для установки обладает одной особенностью: для него необходимо предусмотреть расстояние от несущего столба

Если же ворота открываются внутрь, то места для установки привода следует подготовить, выдолбив их в материале.
