Установка распашных ворот своими руками: быстро и качественно

Как установить фундамент на винтовых сваях?

Фундамент под распашные ворота ввиде винтовых свай выступает надежной базой для консолей на несущих каретках.

В свою очередь на каретки монтируются распашные ворота. Кареточные ролики располагаются во внутренней части балок, благодаря чему размеры проема становятся практически неограниченными в высоту. Меж тем, ролика в проеме не имеется.

Конструктивная особенность консольных блоков фундамента на сваях исключает вероятность контакта полотна ворот с поверхностью подъездной дорожки. Открытие ворот при этом не перекрывает по краям проем вследствие установки консольных блоков в основание фундамента под раздвижные ворота.

Важно осознавать лишь необходимость в дополнительной площадке перед проектированием и установкой конструкции. Пространство нужно для отката полотна ворот

Давайте узнаем, как сделать фундамент под ворота:

Проводится разметка площади. При необходимости, при помощи отбойных молотков удаляется промерзший грунт.

Винтовые сваи закручиваются в грунт. Исходя из назначения глубина может варьироваться от 200 до 150 см. С этой глубины почва не сумеет выдавить столбы, следственно ворота не будут деформированы.

Расстояние между элементами должно составлять 200-300 м. Секции заполняются профлистом или сеткой-рабицей. Минимальный диаметр свай – 76 мм.

При массивной конструкции необходимо выбрать более крупные опоры. Внутренняя часть свайного укрепления заполняется бетоном. Бетонирование проводится для увеличения несущей способности сваи.

Благодаря этому опора получает дополнительную защиту от деформации к горизонтальным нагрузкам. Кроме того, бетонирование предохраняет металл от окисления во влажном грунте. Поверх свай крепится швеллер, который связывает сваи в одну конструкцию.

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

  • веса, ширины, парусности створок при действии ветра;
  • направления, в котором будет происходить открывание воротных частей;
  • выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

  • «2-1», если нет необходимости в нажатии клавиши «Стоп»;
  • «2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Программирование автоматического закрывания ворот

Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.

Правильно навешиваем ворота

Установка распашных ворот не займет у вас много времени и сил, если будет схема. Достаточно только приварить петли к створкам и несущим опорам, на которые указывает схема.

Устанавливая столбы и навешивая створки, важно помнить о необходимости применять уровень. Если вы установите конструкцию криво, то столкнетесь с большим количеством сложностей во время эксплуатации

Если вам не нравится щель, то ее можно убрать визуально с помощью лежачего полицейского, которого важно уложить таким образом, чтобы не создавал помехи при открытии. Засовы, которые являются фиксаторами для створок и замочные проушины привариваются с внутренней стороны к каркасу

Засовы, которые являются фиксаторами для створок и замочные проушины привариваются с внутренней стороны к каркасу.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

  • профлисты для створок и трубы для опор;
  • уголки или трубы для создания рёбер жёсткости;
  • профилированная труба или металлический квадрат для каркаса;
  • грунтовка и лакокрасочные материалы;
  • затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

  • капроновый строительный шнур;
  • сварочный аппарат;
  • молот;
  • электродрель и шуруповёрт;
  • электроболгарка;
  • ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Секреты правильного выбора ворот и калитки

Прежде чем остановить свой выбор на том или ином варианте ворот с калиткой, необходимо ответить на следующие вопросы:

Где будут установлены ворота. В данном случае подразумевается тип территории, которую они будут огораживать: ворота для частного дома и производственной площади будут отличаться как внешним видом, так и своим функционалом размером и надежностью.

Если это ворота для частного дома, важно учитывать наличие автомобиля и особенно, если нет гаража или он находится на территории участка. В таком случае размеры ворот с калиткой должны обеспечивать возможность свободного въезда – выезда автомобиля, не создавая трудностей и не мешая движению транспорта снаружи

Ворота должны отвечать общей концепции, центральной дизайнерской идеи всего участка.

Выбрав ту или иную концепцию, нарисуйте схему ворот с калиткой, постарайтесь представить, как выбранный вами вариант будет смотреться. Для этих целей хорошо использовать специальные графические редакторы или программы для моделирования.

Только после того, как вы все продумали и представили, можно приступить к изготовлению, заказать в мастерской, а также приобрести уже готовые ворота с калиткой.

Для того, чтобы установка ворот с калиткой своими руками была выполнена без проблем и правильно, предварительно ознакомитесь с правилами и секретами этого вида работ.

При проектировании дачного участка необходимо предусмотреть удобный въезд – ворота для дачи и калитку в заборе. Установка простых распашных ворот требует минимальных навыков строительства

Важно выбрать оптимальную конструкцию, заранее подготовить и рассчитать нужное количество материала и план установки ворот для частного двора

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше  200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.

От чего зависит выбор ворот: рекомендации специалистов

В процессе выбора конструкции ворот необходимо учитывать следующее:

  • Тип и назначение территории, подлежащей ограждению;
  • Наличие автомобиля и гаража;
  • Технические характеристики и вид забора;
  • Индивидуальные предпочтения хозяев относительно оформления и декоративных характеристик ворот.

Например, если вы планируете оградить территорию, на которой расположены дом, терраса, сад и хозяйственные постройки, отдавайте предпочтение добротному высокому забору из кирпича или бетона. Вместе с таким забором могут устанавливаться как откатные, так и традиционные распашные ворота.

Автомобиль – еще один параметр, который важно учитывать при выборе конструкции ворот. При его наличии наиболее удачной будет установка откатных или раздвижных ворот, оснащенных автоматической системой

Составными элементами конструкции сварных ворот и калиток являются каркас, обрешетка и обшивка. Выбор материала, с использованием которого будет осуществляться обшивка створок, зависит от того, что вы предпочли для изготовления забора. Если вы будете руководствоваться этим правилом, то сможете исключить нелепые и неуместные сочетания. Одним из таких сочетаний являются глухие металлические ворота и ограждение из рабицы, а также створки ворот, обшитые рабицей, и благородный кованый забор, который не сможет их облагородить, даже если к его изготовлению приложил руку самый умелый мастер.

Размеры каждой створки и калитки

При расчете высоты ворот важно учитывать, что снизу должно остаться расстояние в 5 – 10 см от земли. Если же на участке, где планируется производить установку ворот, лежит плитка или асфальт, то этот зазор допустимо уменьшить до 5 см

Говоря о размерах будущих ворот, учитываем, то они должны быть такими, чтобы автотранспортное средство в них могло свободно проехать. Высота также зависит от высоты забора, габаритов транспортного средства и размеров листа.

Размеры калитки должны обеспечивать свободный и удобный проход через нее. Считается, что наиболее правильно делать калитку шириной в 1 метр и высотой в 2.

Как выбрать подходящий профилированный лист

Итак, чтобы выбрать качественный профнастил, необходимо в первую очередь обратить внимание на требования к покрытию. Также важен цвет поверхности

Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид. Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору

Также важен цвет поверхности. Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид. Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору.

Ну и последнее, о чем не стоит забывать при выборе профилированного листа, это его толщина.
В случае если материал не укреплен, нельзя брать изделие с толщиной, ниже 0,45 мм.
Для длительного использования нужная максимальная толщина, она измеряется без доп. слоев защиты, то есть лишь внутреннего листа стали.

Из металла

Изделия для частного дома, основу которых составляют металлические элементы, изготавливаются с помощью сварочного аппарата. Потребуется следующий инструмент:

  • болгарка;
  • электроды, работать со сварочным аппаратом;
  • рулетка;
  • строительный уровень;
  • отвес;
  • лопата или садовый бур;
  • мастерок;
  • краскопульт или кисть для окрашивания конструкции;
  • молоток;
  • дрель.

Крепить обшивку нужно клепателям для заклепок. Изготовление входной группы предполагает необходимость применения материалов:

  1. Споры. Они представляют собой металлические трубы круглого или квадратного сечения. Размер определяют, руководствуясь весом всей конструкции, а также ветровой нагрузкой. К стальным воротам, подходят опоры 80 на 80 на 4 мм или 100 на 100 на 5 мм. Кирпичные столбы упрочняют с помощью металлических труб. Сначала устанавливают их, затем делают кирпичную кладку.
  2. Дачные конструкции, обычно состоят из рамы и обшивки. Прочность придают профильные трубы 60 на 40 мм или 40 на 25 мм. Толщина металла должна быть не менее 1,5 мм. Выбор подходящего варианта делается на основе общего веса конструкции. Чем тяжелее материал обшивки, тем более мощной должна быть рама.
  3. Петли. Их выбирают, опираясь на параметры створок. Чем тяжелее конструкция, тем более надежными должны быть эти элементы. Петли встречаются регулируемые и нерегулируемые.
  4. Лакокрасочные материалы (краска, лак). Подготавливают еще и грунтовочный состав.
  5. Запорный механизм.
  6. Материалы, с помощью которых заливается фундамент для распашных ворот (цемент, песок, щебень, арматурные прутья).
  7. Крепежные элементы (саморезы или заклепки).

Изготовление створок

Створки ворот можно приобрести готовые, а можно изготовить своими руками. Для этого свариваем каркас из профильных труб или профилей оцинкованных. Они бывают разных размеров: 80х40мм, 60х40 мм, 60х30 мм, 40х40 мм и др. Для того чтобы рама створок сохраняла форму, внутрь нее приваривается рама, изготовленная из труб меньшего диаметра. Например, если каркас сделан из трубы 40х40, то внутренняя рама и раскос – из профильной трубы 20х20. Если внешний контур из труб 60х30, для внутреннего целесообразно использовать трубы 40х20 мм.

При двусторонней зашивке створок труба внутреннего каркаса 40х20х2мм располагается посредине трубы наружного, чтобы материал зашивки был потом в один уровень с трубой внешнего каркаса. При односторонней же зашивке внутренняя труба сдвигается к краю – заподлицо с трубой 60х30х2мм. Приваривать ее стоит через каждые 25 см прихватками по 2 см.

Облицовочный материал для распашных ворот может быть выбран на вкус и в сочетании с забором, крепить его следует к внутреннему каркасу саморезами или заклепками.

Прежде чем приступить к сварочным работам, материал нужно тщательно очистить от коррозии. Это лучше делать не руками, а при помощи болгарки с металлической щеткой, после чего обезжирить бензином или растворителем. Далее обработать специальной грунтовкой для эмалевых красок. После сварочных работ следует зашлифовать швы. В этом вам поможет болгарка и шлифовальный диск. На покраске отдельно останавливаться не будем. Учтите лишь, что использовать лучше алкидную эмаль для наружных работ.

Часто для ворот, сделанных своими руками, в качестве полотна используют сетку рабицу или кованые решетки. Особенно эти материалы востребованы на дачных участках. Зашить полотно створок можно и листовой сталью, профнастилом (его еще называют профлистом), поликарбонатом, деревом (это может быть профилированная доска или деревянные панели) или декоративными элементами ковки. Облицовочный материал крепится к внутреннему каркасу саморезами или заклепками.

Как установить консольные ворота своими руками. Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

  • 6 метровая направляющая балка;
  • две роликовые опоры;
  • концевые ролики;
  • ловители концевых роликов;
  • дополнительное устройство с 2 роликами;
  • заглушки для концов балки.

Распашные металлические ворота

Вместо заключения

Теперь вы знаете, как варить заборные ворота распашного и откатного типа. Распашные проще и надежнее, на наш взгляд. Их конструкция незамысловатая, при этом прочная и долговечная.

Откатные ворота потребуют больших затрат, сварить эту конструкцию немного сложнее из-за увеличенных размеров, да и сама установка таких ворот потребует привлечения дополнительной силы. Тем не менее, откатные ворота отлично экономят место на участке, которого, как известно, всегда недостаточно.

Новичкам мы рекомендуем варить именно распашные ворота. Если вы владеете сварочным аппаратом хотя бы на бытовом уровне и умеете пользоваться ватерпасом, то сможете самостоятельно сделать довольно надежные ворота. Откатной вариант ворот скорее предназначен для тех, у кого уже есть опыт в качественной сварке и имеются лишние финансовые средства.

Распашные ворота с калиткой

Распашные модели бывают двухстворчатыми или же одностворчатыми. Самая востребованная конструкция: дверь и две створки. Они открываются либо ручным способом, либо автоматически. Полотно к раме прикрепляется с помощью петель. Каркасная конструкция ворот должна быть прочной. Также это касается арочных модификаций со встроенной дверью.

Створки распашных изделий могут распахнуться на 90-110˚. Их максимальная высота 4-5 метров. Конструкции можно устанавливать в широкие проемы – до 15 метров.
При проектировании таких изделий, надо сразу выбрать вариант открытия створок.

К преимуществам распашных моделей относят простую установку, длительный срок эксплуатации и приемлемую стоимость. Такие ворота можно сделать из любого материала: профилированный настил, дерево, сетка и так далее. Есть у распашных модификаций также несколько минусов. Серьезные требования выдвигаются к монтажу опор – устанавливать их необходимо на большую глубину и в обязательном порядке бетонировать основу.

Инструкция по установке и монтажу ворот

Инструкция по установке ворот включает в себя рекомендации по выбору подходящего качества материалов. Стойки для откатных и складных ворот «гармошка» особой нагрузки не несут, поэтому для них чаще всего используют круглые или квадратные трубы сечением 64-100 см2. Исключение составляют ворота и калитки с подвесным механизмом: для них подбор стоек осуществляют так же, как для средних и тяжелых по весу створок, но точный расчет лучше доверить квалифицированным специалистам.

Инструкция по монтажу ворот говорит о том, что глубина подземной части стойки составляет 1/3 от ее высоты для всех случаев, устойчивость к тяжести створок регулируют габаритами лунок. Так, для легких створок стороны лунок делают в пределах 25-35 см, средних — 35-45 см, тяжелых — 45-70 см.

Далее показана установка ворот своими руками на видео, которое снято по типу краткой инструкции с пояснениями:

Какими бывают ворота

Несмотря на то, что большинство видов ворот универсальны, то есть их можно применять для дома, Распашные ворота для дачи

Основные преимущества распашных ворот – простота монтажа и обслуживания, основной минус – чувствительность к величине снежного покрова и зависимость от свободного пространства перед ними. Если снег поднялся выше нижней кромки ворот или перед ними стоит любое препятствие (машина, куча мусора, блок ФС), то открыть их будет проблематично, остальные типы ворот лишены этого недостатка.

Откатные ворота – чертеж

Схема – как сделать откатные ворота своими руками

Вторые по популярности ворота, которые можно установить только там, где сбоку есть достаточно свободного места, то есть 1,5–2 ширины воротного проема. Из-за этого их устанавливают лишь в заборах и гаражах, расположенных в подвальном или нижнем этаже жилого дома. Несмотря на то, что встречаются откатные ворота, сделанные частично из древесины, широкого распространения они не получили, поэтому почти все откатные ворота делают из металла. При этом ворота из листа, трубы и прута пользуются одинаковым спросом. Основное преимущество этих ворот – они не требуют наличия перед ними свободного пространства, зато гораздо чаще требуют обслуживания, чем распашные из-за более тяжелого режима работы роликов и кареток, обеспечивающих движение ворот.

Складывающиеся ворота

Конструкция складных ворот

Этот тип ворот получил широкое распространение на различных предприятиях, потому что лишен основных недостатков ворот других видов и расположен на охраняемой территории. Благодаря тому, что нижняя направляющая закрыта воротами, даже во время сильного снегопада она не забивается снегом, поэтому не возникает и проблем с открыванием ворот. Поэтому этим воротам присущи лишь два недостатка – дороговизна установочного комплекта и монтажа, а также слабое охранное действие, ведь они выполняют лишь декоративную и логистическую функцию. Однако при правильном исполнении, эти ворота будут очень красиво выглядеть на гараже под домом. Тем не менее, широкого распространения в жилых домах эти ворота не получили.

Убирающиеся ворота

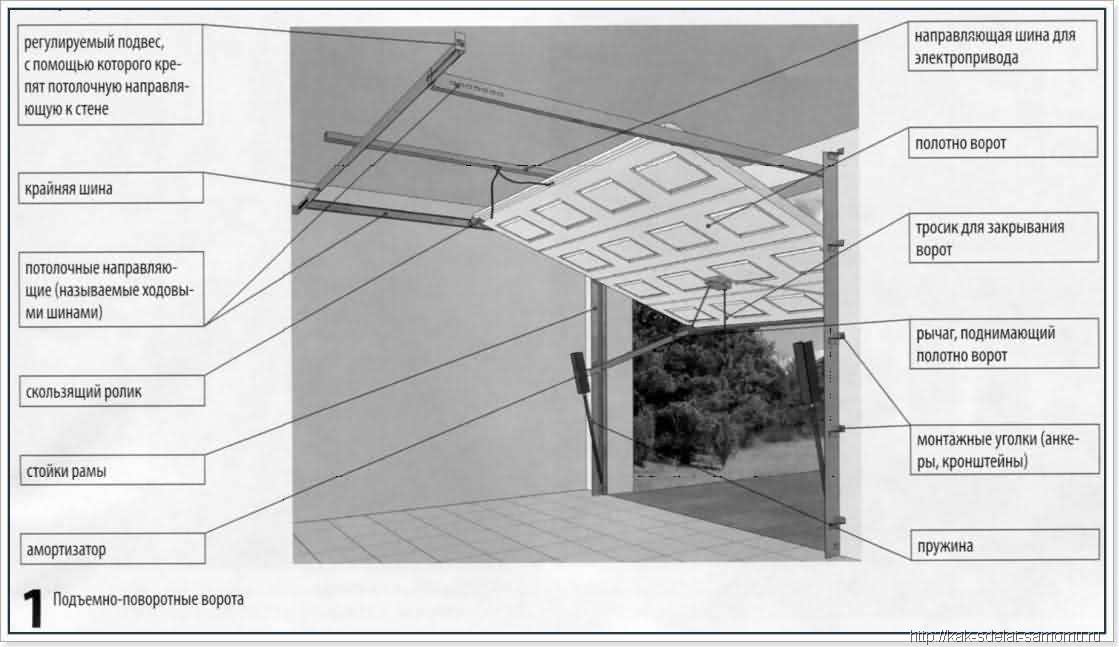

Привод для подъемно поворотных ворот своими руками

Убирающиеся или подъемно-поворотные ворота очень востребованы в гаражах, находящихся внутри охраняемых территорий. Ворота не зависят от уровня снега и относительно недороги, зато занимают много места под потолком, куда убираются во время открывания гаража. Благодаря тому, что ворота выполнены в виде одной огромной створки, которая полностью закрывает воротный проем, их открывание выглядит очень красиво – ворота поднимаются, разворачиваются и уходят куда-то внутрь гаража. Кроме того, такие ворота требуют регулярного профессионального обслуживания, поэтому их ставят лишь те, кто может проводить все регламентные и ремонтные работы самостоятельно или обладает достаточными финансами для заключения договора обслуживания с серьезной фирмой.

Секционные ворота

Чертеж – гаражные секционные ворота

Секционные, они же роллетные ворота являются оптимальным выбором для гаража, находящегося внутри охраняемой территории. Они не зависят от величины снежного покрова, не требуют большого пространства под потолком (за исключением крупносекционных ворот), просты в обслуживании. Благодаря использованию современных материалов они обеспечивают хорошее утепление гаража без всяких дополнительных мероприятий, ведь утеплитель находится внутри металлического (реже пластикового) каркаса, из которого и сделаны секции. Такие ворота очень востребованы, но установить их самостоятельно трудно из-за сложной конструкции, высоких требований к точности и настройке.

Монтаж створок

Процесс монтажа воротных створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

Установка крепежей и подвижных элементов

Установка подвижных частей и крепежей является самым важным моментом, т.к. будет отвечать за работу ворот в целом. На данном этапе производиться установка роликовых опор. Делается это строго по заводской инструкции, которая обязательно идет в комплекте с изделием.

Для монтажа подвижного механизма создается каркас: делается рамка, размеры которой будут соответствовать размерам ворот, и крепиться к внутренней стороне забора анкерными болтами.

Далее приступают к установке двигателя и элементов, отвечающих за управление конструкцией.

Стоит отметить, что все электрические провода должны быть изолированы должным образом. С этой целью их можно разместить в противопожарном гофрированном шланге.

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше  200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.

Виды калиток

Въездные металлические и иные воротные группы, оснащаются калитками, которых существует несколько видов.

По материалам изготовления их подразделяют на:

  • деревянные;
  • из кованного металла;
  • металлические;
  • из профнастила.

Калиточные дверцы могут быть встроенными, либо примыкающими. На их создание обычно тратится тот же материал, из которого готовили всю группу.

Деревянная калитка

Еще с давних времен вход на территорию частного владения огораживался при помощи штакетника – деревянных планок небольшой ширины, что прибивались гвоздями к заранее установленной деревянной перекладине. Для укрепления такого строения не требовалось создания дополнительного каркаса. Оно была просто в сооружении собственными руками, даже навыки плотника здесь не понадобятся.

К сожалению, такие конструкции обладали явными недостатками: во время постоянного использования по назначению, они перекашивались, теряли правильную геометрию, что создавало трудности их дальнейшей эксплуатации.

Для укрепления входных сооружений был придуман каркас металлического вида. Такие ворота служили дольше, однако древесина все равно имела свойство портиться под воздействием вредителей, атмосферных осадков, перепадов температуры воздуха на улице.

Такую конструкцию легко сложить собственными руками, весь процесс выглядит так:

  • обработать сырье антисептиком, чтобы уберечь его от гниения, насекомых;
  • выложить на ровной поверхности, создав будущую группу;
  • сверху и снизу прибить поперечные перекладины;
  • по диагонали прибить один брус;
  • установить в землю опорные столбы с боковинами с расстоянием в ширину калитки и запасом около трех сантиметров;
  • столбы врывают на глубину промерзания грунта;
  • теперь навешивают створку;
  • покрывают дверцу грунтовкой, лаком;
  • в заключении крепят ручку, защелку.

Калитка из металлического штакетника и профлиста

Ворота металлические требуют такой же входной группы. Металлический штакетник способен дополнительно укрепить защиту частной собственности, придать внешнему ограждению совершенно новый вид.

Штакетник из металла подлежит обработке полимерным составом, это требуется для придания ему разнообразных оттенков и защиты от воздействия коррозии.

Подобные распашные вороты отличаются высокой прочностью, причем стоить они будут намного ниже, нежели подобные группы из кирпича или камня. Перекрытие делают не глухим, оставляя небольшие промежутки между штакетинами. Это позволяет добиваться меньшей парусности строения.

Профнастил также является отличным материалом для создания ворот и калитки.

Преимущества профнастила:

  • гофрированный стальной лист производится путем холодного проката, после чего подвергается оцинковке, благодаря чему отлично выдерживает изменения погодных явлений;
  • внешняя привлекательность;
  • долговременность службы;
  • легкость;
  • простота самостоятельного монтажа.

Калитка из кованого металла

Металлические ворота с калиткой особенно изысканно выглядят, когда их украшают художественной ковкой. Они создают особую атмосферу, словно погружая в период ренессанса. Сделать собственными руками такую красоту будет сложно, здесь требуются особые навыки, инструменты и оборудование. Кроме того, здесь важны прочные опорные столбики, предпочтительнее, чтобы они были сделаны из кирпича.

Железные ворота лучше всего будут держать столбы из профиля, который предварительно обрабатывают, шлифуют и покрывают специальными составами. Их ставят на глубину до метра, предварительно укрепляя ямки щебнем.

Частые ошибки при монтаже ворот

Хоть это самая легкая конструкция, но она не терпит халатного отношения при монтаже. Потому что часто по неопытности ворота устанавливают криво и некачественно, и поэтому с их эксплуатацией возникает много проблем.

На застывание бетона уходит минимум 24 часа. Если вы будете торопиться, то при дальнейших работах в бетоне могут появиться серьезные трещины.

Важно оставлять небольшие зазоры между створками калитки и ворот. Это необходимо для температурного расширения металла.

Лучше всего место расположения петель определять с помощью лазерного уровня. Это оборудование для это работы отлично подойдет.

Дело в том, что даже размечая линейкой вы можете получить небольшую погрешность, в таком случае створки будут находиться на разном уровне.

Мы надеемся, что вам понравилась наша статья, теперь вы знаете как установить распашные ворота своими руками. Желаем вам успехов в работе!

Что обычно вызывает сложности

Прежде чем устанавливать ворота, следует изучить возможные сложности этого процесса. Чаще всего возникают следующие трудности и ошибки.

Неправильный расчет глубины фундамента каменный или бетонных столбов. Глубина определяется в зависимости от промерзания грунта в конкретном регионе. Так, для Москвы и области потребуется выкопать яму в 1,7 м, 0,2 м из которых уйдет на организацию песчаной подушки. Если неправильно рассчитать глубину, возможно выпирание фундамента и нарушение работы ворот.
Пренебрежение геометрией при сборке забора

На данном этапе важно соблюдать правило: диагонали всех створок не должны отличаться друг от друга на более 5 мм. В противном случае, открытие/закрытие ворот будет сопровождаться постукиванием.
Ошибки при монтаже пружины

Они допускаются, если во время их установки не проследить, чтобы оси находились на одном уровне. Иначе в процессе эксплуатации ворот будет наблюдаться износ как самих пружин, так и подшипников. Простое правило позволит уберечь комплектующие и механизм ворот от быстрого износа.
Трудности при встраивании калитки
Особое внимание требуется при креплении калитки к общей конструкции ворот. Допущенные ошибки при нарушении технологии монтажа могут привести к неприятным последствиям
Может произойти замещение профиля калитки и результат — образование зазора у самого профиля.
Ошибки при установке петель. Такая незначительная на первый взгляд ошибка может привести к тому, что неправильно установленные петли, станут причиной искривления всей конструкции.
Несвоевременное снятие пленки. Если пленку, которая защищает новую поверхность секционных ворот, не снять сразу, может произойти ее спекание с поверхностью металла.

Установить ворота своими руками по силе каждому, кто изучит технологию монтажа, все возможные нюансы процесса и подойдет к делу с полной ответственностью. Имея в наличии свободное время, желание и все необходимые инструменты, можно собственноручно разместить надежную конструкцию и сэкономить на услугах рабочих.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

  • болгарка. Предназначена для резки и шлифовки металлических заготовок;
  • нарезные диски;
  • шлифовальные диски;
  • сварочный аппарат;
  • электроды;
  • рулетка;
  • строительный уровень;
  • уголок;
  • молоток;
  • лопата;
  • мастерок.

Вспомогательный:

  • компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
  • дрель. Если понадобится для крепления обшивки ворот;
  • клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

  1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
  2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
  3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
