Откатные ворота: размеры конструкций (ширина, длина) на чертежах и схемах

Выбираем тип фундамента

При определении типа фундамента под откатные ворота учитывают многие параметры, в их числе: плотность и состав почвы, интенсивность воздействия водной среды, преобладающие климатические условия региона, вес конструкции и другие важные показатели. Исходя из этого принимают решение, будет фундамент свайным или каркасно-монолитным.

На фото изображено основание перед заливкой.


Опалубочная система каркасно-монолитной разновидности

Свайный

Устройство фундамента этого типа производят, если почва суглинистая, грунт болотистый или грунтовые воды находятся на небольшом расстоянии от поверхности. Монтаж свайного фундамента начинают с погружения столбов на рекомендованную для региона и места установки глубину. Кроме того, она должна быть достаточной для обеспечения жесткости конструкции. На втором этапе обрабатывают металлические части антикоррозийными составами.


Схема выполнения свайным методом

Каркасно-монолитный

Формирование такого основания под любые откатные ворота производят на «крепких» почвах, где сдвиги земли при воздействии внешних факторов минимальны. Каркас представлен монолитной железобетонной П-образной конструкцией. Ее размеры, как и площадь опоры, зависят от ширины полотна ворот.


Схема устройства с дополнительным армированием

Так, фундамент под откатные ворота длиной 4, 5, 6 метров, должен быть минимум 2 метра, то есть не менее 1/2 части проема в длину, ширина – от 0,6 метра. Пропорционально принимаются соответствующие размеры для опорных конструкций длиной 6 метров и других размеров оснований.

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный  уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

Технология закладки основания для откатной конструкции

Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.

Разработка схемы

Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:

  • ширину проема;
  • габариты и вес ворот;
  • тип почвы.

Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.

Подготовительные работы

Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.

Изготовление металлического каркаса

Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.

Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:

  • при помощи сварки рамы из арматуры с последующим креплением швеллера;
  • путем приварки к металлической полосе уголков/прутьев.

Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

Заливка бетона

Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?

Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.

При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.

Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.

Ограничения на установку откатных ворот

Такая модель ворот имеет свои особенности использования, поэтому для ее монтажа, по технологии,

Если заезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования надо увеличить проем ворот, что скажется на габаритах полотна.

существуют некоторые ограничения. На том месте участка, где планируется установка откатных ворот, грунт должен иметь ровную поверхность для корректной работы конструкции. Это касается всего пути следования ворот при открывании. От этого зависит и длительность эксплуатации, и оптимальное распределение нагрузки.

Если путь заезда для автомобилей узкий, то нужно заранее, на этапе определения размеров и подготовки схем, дополнительно расширить проем. В этом случае исключается риск повреждения техники и конструкции откатного забора. Калитку лучше установить отдельно от откатного полотна. Встроенная калитка отличается неудобством в использовании из-за завышенного порога. Еще одно из главных условий для установки – наличие возможности залить фундамент.

Монтаж автоматики

Если запланирован автоматический тип открывания ворот, то на этапе подготовки к их установке нужно провести монтаж электропроводки. Автоматику для откатных ворот можно выбрать в специализированных магазинах. На швеллер устанавливают профильную трубу и прикрепляют на специальную пластину (есть в комплекте), к которой будет монтироваться электропривод. Далее болтами на нее крепится электродвигатель. Рейки к планке привариваются идеально точно, после чего следует регулировка привода. Далее проводится настройка оборудования согласно инструкции.

Если все работает слаженно и правильно – раздвижные ворота открываются и закрываются плавно и без посторонних звуков, значит они готовы к эксплуатации.

Процесс самостоятельной установки откатных видов ворот нельзя назвать простым. Он требует времени, внимательности и навыков сварки, работы с уровнем и другим инструментарием. Но, при желании, можно их установить на своем участке. Главное — грамотный подход к процессу и наличие времени.

Ограничения на установку откатных ворот

Складывающаяся створка откатных ворот

Особых ограничений в отношении размеров и места установки раздвижных ворот не существует. Единственным пунктом является их высота. Так как полотно в закрытом и открытом состоянии является частью забора, на нее распространяются и соответствующие нормы. Они относятся к высоте глухих ограждений, выходящих на улицу. По существующим нормам она не должна превышать 220 см от верхнего края до уровня земли. Все остальные правила относятся уже к особенностям дачи и участка. Здесь к расчётам предъявляются только те критерии удобства и безопасности, которые определяют хозяева надела.

В качестве ограничений могут выступать такие факторы:

  • Форма забора. Если рядом с проездом на участок есть его поворот, там допускается ставить узкую или складывающуюся створку.
  • Растения вдоль ограждения. Чтобы спилить дерево или кустарник, требуется получение разрешения. Даже если удалять ствол не придется, его корни могут повредить опоры, а крона помешать корректной работе роликовой системы.
  • Наличие воздушных или подземных коммуникаций. Существуют нормы безопасности относительно строительства рядом с ними. В случае их ремонта ворота могут быть демонтированы.

Таким образом, чтобы правильно рассчитать откатные ворота, потребуется принять во внимание множество обстоятельств. Даже частное жилье должно соответствовать действующим правилам застройки

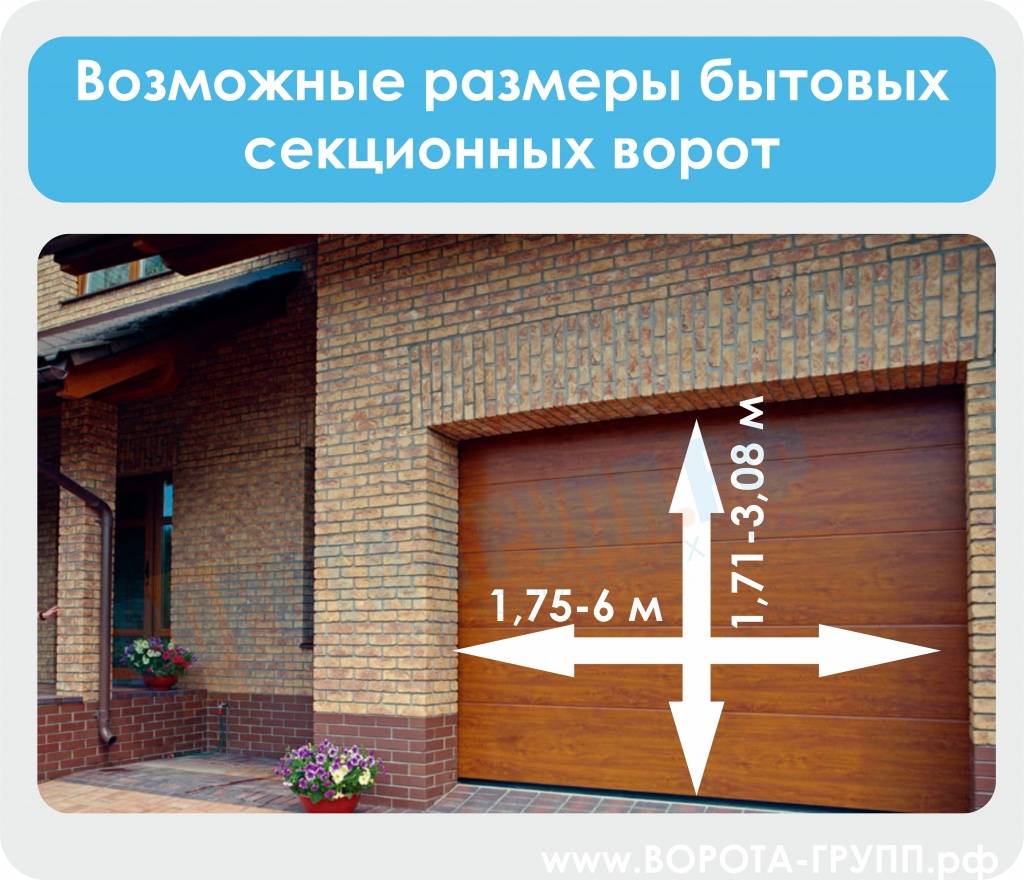

Стандартные размеры ворот. Размер ворот со скидкой.

Широкий спектр ворот обеспечивает оптимальный выбор для любого объекта. В гараж наилучшим решением будут секционные ворота, или роллетные ворота, для защиты оконных проемов и витрин магазинов используют рольставни, для уличных проемов используют откатные или распашные ворота. Так же существует огромное количество вариантов отделки ворот, цветов и оттенков, типов покрытия, различных профилей для рольставень. Воротами и роллетами можно управлять с помощю дистанционного управления, запирать на ключ, или открывать с кодовой панели, управлять с телефона или через интернет-соединение. Погодные датчики, датчики движения, освещенности позволяют открывать и закрывать ворота в зависимости от меняющихся условий, имитировать присутствие человека и пр.

Вам, как заказчику, важно уже на этапе проектирования заложить оптимальные габариты проема, и соответственно ворот, это позволит сэкономить деньги и получить наиболее отработанную конструкцию ворот. Так же необходимо учесть требования к проему, заложить закладные детали

Как это сделать читайте здесь. На ранних этапах строительства все это делается гораздо проще, чем на завершающих. Когда нас спрашивают про стандартные размеры ворот, правильнее говорить о размерах наиболее удобных и в следствие этого популярных, например для откатных ворот «золотым сечением» будет 4 метра в ширину и 2 в высоту. Тот же размер проема справедлив и для распашных ворот. С гаражными воротами дело обстоит сложнее. Ниже мы узнаем как правильно определить размеры ворот, получив удобный размер за лучшую цену.

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

  1. Ручной откат.
  2. Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.

Устройство и принцип действия откатных ворот

Два метода изготовления:

  • Моноширма;
  • Двойное синхронное изделие.

Моноширма представляет собой одно цельное полотно. Створку присоединяют на роликовые направляющие. Их называют тележками или консольными опорами. Вдоль них створка перемещается и открывает въезд для машины. При создании такого изделия нет необходимости делать перетяжку в верхней части столбов. Высота готовой конструкции не превышает двух метров.

Моноширма – простой, удобный вариант. Поэтому она пользуется спросом среди владельцев частных территорий, дворовых и открытых площадок.

Двойное синхронное изделие представляет собой две створки, перемещающиеся в разные стороны. От первого варианта конструкцию отличает наличие двух опорных фундаментов и верхней перекладины. Последняя – это направляющая для вспомогательного роликового механизма.

Полотно прекрасно удерживается, несмотря на внушительный вес, благодаря наличию консолей. Поэтому такое сооружение подходит для ворот выше двух метров. Это неплохой вариант для обустройства гаражного помещения, внутри которых оставляют грузовые машины.

Для частного сектора не часто требуются высокие ворота, поэтому предметом нашего обсуждения станут одинарные конструкции. К тому же, их система достаточно простая, поэтому ее легче изготовить собственноручно.

Направляющие и роликовый механизм участвуют в рабочем процессе. Но, кроме них, активное участие принимают другие компоненты:

  • Нижний и верхний улавливатель. Это кронштейны в форме буквы П. Их крепят на самом краешке улавливающей стойки. Они фиксируют закрытое полотно. Верхний же препятствует «заваливанию» створки вбок, а нижний фиксирующий компонент вдобавок снижает нагрузку на роликовый механизм и направляющие;
  • Роликовый ограничитель. Его крепят сверху по краю главной опоры. Его функция – вспомогательный фиксатор полотна;
  • Опорный роликовый механизм. Его монтируют спереди на направляющей. Исполняет роль заглушки, опорной детали и демпфера. Когда полотно входит в снизу лежащий улавливатель, то ролик снижает тяжесть удара и принимает на себя часть массы сооружения.

Рекомендуется ставить заглушки на отдельные элементы системы. Они не позволяют снегу забиваться и выполняют эстетическую функцию.

Плюсы и минусы самодельных конструкций

Популярность самодельных откатных ворот обусловлена их следующими достоинствами:

  1. Плавным и тихим движением створок.
  2. Большим сроком службы.
  3. Наличием автоматизации.
  4. Устойчивостью к механическим и погодным воздействиям.
  5. Удобством эксплуатации.

При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.

Список недостатков состоит из таких пунктов:

  1. В процессе монтажа приходится дополнительно бетонировать столбы.
  2. Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
  3. Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.

На самодельные ворота можно установить сигнальную лампочку.

Расчет длины откатных ворот

После того как вы определились с размером проезда, необходимо определиться с размером ворот. Если вы хотите собрать ворота самостоятельно, то начните с выбора направляющей балки (консоли) или сразу готовых комплектов фурнитуры для откатных ворот. Длина консоли равна длине откатных ворот. Консоли продаются в стандартных размерах 5,6,7,8 и более метров.

Чтобы выбрать длину консоли (а значит и длину ворот), добавьте к ширине проёма половину длинны ворот:

Также можно встретить такую формулу: Ширина ворот = Ширина проёма * 1,4 + 20 см.

Например:

Стандартная ширина проезда на участок дома – 4 метра. В таком случае покупаем 6-метровую направляющую балку: 4 метра для полотна ворот и 2 метра для противовеса. Дополнительные 2 метра проема нужны для противовеса, чтобы компенсировать нагрузку на фурнитуру откатных ворот.

Как избежать ошибок

Создавая откатные ворота своими руками, чертежи и схемы по изготовлению нужно изучать тщательно. Это позволит избежать многочисленных ошибок и соорудить надежную ограждающую систему.

Большинство погрешностей возникает на этапе подготовки фундамента или фиксации крепежных элементов, которые подвергаются быстрому износу.

Если в процессе эксплуатации ворота, сделанные своими усилиями, издают скрипы, то, возможно, в подшипники попал песок. Чтобы устранить проблему, достаточно очистить движущиеся детали от загрязнений.

Соблюдение таких рекомендаций позволит завершить сборку ворот без погрешностей.

Расчёт оптимальной ширины распашных и откатных ворот

Многие при расчете ширины ворот действуют по следующей схеме — берут ширину грузовика, накидывают к ней еще 1 м (про запас) и думают, что сделали все правильно, и машина свободно проедет. Например, габариты обычного самосвала на базе КамАЗа:

  • длина – 6685 мм;
  • ширина – 2500 мм.

Длина миксера уже 8.7 м + боковые зеркала, которые выступают за габариты грузовика. Итого: большегруз сможет проехать в ворота шириной 3500 мм только по прямой. Т.е. фактически грузовик для заезда должен развернуться на соседнем участке или на водоотводящей канаве, а если дорога узкая, то в такие ворота проедет только легковушка.

У меня старые ворота были шириной 3.5 м при ширине дороги 4 м. В них даже ЗИЛ не мог заехать, пришлось убирать один столб. О проезде КамАЗа даже речи не идет.

Если нет возможности смоделировать ситуацию на натуре, например, при заезде грузовика, прикинуть ширину проема, вбив колышки или положив кирпичи, то можно рассчитать проём виртуально, расчертив всё в масштабе. Для этого воспользуемся схемой Ivolgass.

Как видно на схеме выше, грузовик физически не заедет в проём шириной 3.5 м. Даже с учетом увеличения радиуса поворота за счет канавы (итого около 5.5 м), скорее всего, КамАЗ не впишется в проём или провалится колесом в водоотвод. Поэтому пользователь портала zorg считает, что надо сразу закладывать максимально возможную ширину проёма для ворот, например, 5 м.

У соседей ширина ворот 3.5-4 м. Свободно заезжает только Газель. Большегруз уже не вписывается. Лучше переплатить, чем потом бегать и думать, как загнать на участок кран или бетономешалку.

Для наглядности, как влияет ширина дороги на размеры ворот, приведём схему vopofoto.

Также бывают ситуации, когда не хватает ширины и в 5 м.

Я хочу сделать откатные ворота длиной 5500 мм. Сейчас стоят распашные пятиметровые. Дорога узкая – 5.5 м. Если сосед через дорогу поставит забор, то большегруз точно не заедет.

В итоге пользователь, купив комплект для откатных ворот с электрическим приводом и балку длиной 7 м, сварил их сам.

У пользователя портала с ником Пешеход ситуация ещё сложнее. Непростой въезд на участок и гараж на две машины. Места для манёвра нет, расстояние от забора до ворот всего 5 метров. Поэтому он сделал откатные ворота длиной 7500 мм.

Конечно, пришлось потратиться. Заложил усиленную балку. Воротам уже три года. Работают нормально. Единственный недостаток — большая парусность, поэтому изредка створки «не ловят друг друга», и надо следить за ними до момента полного закрытия. Но это мелочь.

голоса

Рейтинг статьи

Расчет веса, габаритов и прочности

Чтобы грамотно рассчитать основные параметры откатных ворот, следует придерживаться такой схемы:

  1. Определить высоту и ширину конструкции. В первую очередь измеряется размер въездного проема. На основе полученных результатов рассчитываются габариты створки по формуле: L = A + I + (a + b + c + d). L – ширина ворот, A – показатель ширины въезда, а I – дистанция между движущимися каретками. Обозначения строчными буквами нужны для расчета технологических отступов.
  2. Рассчитать противовес, который используется для выравнивания механизма створки. Применение удлиненной консоли позволяет равномерно распределить нагрузку полотна по кареткам. Длину противовеса выбирают из расчета 50% ширины въездного проема.
  3. Определить вес ворот с учетом типов материалов. Приблизительная масса профильного листа составляет 4 кг/м², а конструкция из стали толщиной 2 мм весит 17 кг/м². Исходя из таких параметров, система из профлиста шириной 4 м и высотой 2 м будет обладать весом в 200 кг. Руководствуясь точными сведениями, необходимо рассчитать габариты несущей балки и других составляющих.
  4. Выполнить расчет прочностных показателей. Несущие способности определяются частотой эксплуатации конструкции, ее весом и ветровыми нагрузками.

Расчеты для откатных ворот.

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

Как рассчитать габариты

  • Ширина проема – для частного дома и дачи, если планируется проезд исключительно легковых машин, данный показатель должен составлять не менее 3 – 4-х метров.
  • Длина зоны отката створки с противовесом = ширина проема х 1,6.
  • Ширина полотна = ширина проема + 20 см. Максимальная длина откатных ворот – 5 м, при более высоких показателях рационально заказать раздвижные конструкции.
  • Высота створки = от высоты несущих столбов отнимается 20 см.
  • Глубина фундамента = к уровню промерзания грунта добавляется 20 см.
  • Длина швеллера = ширина проема, деленная на 2.

При общем весе конструкции до 300 кг, выбирается направляющая балка 70х60х3,5 мм или 70х50х3 мм, от 300 до 700 кг – 90х50х3,5 мм либо 95х85х5 мм, более 700 кг – 180х170х12 мм. При покупке несущей трубы, необходимо учитывать запас по весу – от 30 до 100%.

Оптимальная ширина ворот

Мы считаем, что лучше выбирать от 3,5 до 4 метра. При таких воротах водителям как легковых, так и грузовых авто будет комфортно заезжать на участок. Например, любой (даже начинающий) водитель ЗИЛа легко справится с задачей, если ширина ворот будет 4 м. А вот если 3 метра — вопрос. Всякое может быть.

Стоит ли делать ширину более 4 метра? Конечно, и 4,5 метра, и 5 метров — будет тоже хорошо и комфортно. Однако при этом заметно возрастет стоимость ворот. И каких-то значимых преимуществ это не добавит. Поэтому считаем, что особой необходимости в этом нет.

Оптимальный выбор — 3,5. 4 метра. Можно сказать, что это стандартная ширина ворот, которая встречается наиболее часто.

Ворота шире 4-х метров стоит выбирать лишь в том в случае, если, например, подъезд к участку затруднен из-за узкой проезжей части (или имеются какие-либо другие помехи). В таких ситуациях, возможно, именно 5-метровые ворота будут оптимальными. В остальных же случаях: 3,5-4 метра.

Окончательное решение, конечно же, за вами. Так что думайте и выбирайте. Желаем вам удачно выбрать ширину въездных ворот и отлично обустроить свой участок.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

  1. Шуруповерт.
  2. Рулетка.
  3. Молоток.
  4. Компрессор и пульверизатор.
  5. Лом и кирка.
  6. Трамбовочный инструмент.
  7. Резервуары для бетонной смеси и сыпучих стройматериалов.
  8. Сварочное оборудование.
  9. Болгарка.
  10. Карандаш или чертилка.


Болгарка понадобится для работы. Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе – циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

  1. До 18 м профильной трубы с разным сечением.
  2. Швеллеры длиной от 2 м.
  3. Толстые металлические листы.
  4. Арматура или стальные прутья.
  5. Сырье для приготовления бетонного раствора.

Чертежи и расчеты

Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.

При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.

Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

Примерно так должен выглядеть чертеж откатных ворот специалиста

Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.

К чертежам откатных ворот надо подходить с позиции простоты конструкции. В ней два важных элемента:

  • консольная балка;
  • две роликовые опоры.

Первая упирается во вторые и перемещается вдоль их расположения. Сами же ворота крепятся поверх балки, обычно при помощи электросварки. Ролики устанавливают за пределами проема.

Оба этих элемента – изделия готовые. Их можно приобрести в строительном магазине. В зависимости от массы самих ворот, продаются консоли и ролики разных сечений и размеров. Хотя надо отдать должное умельцам, которые предлагают консоли и роликовые каретки, изготавливаемые своими руками.

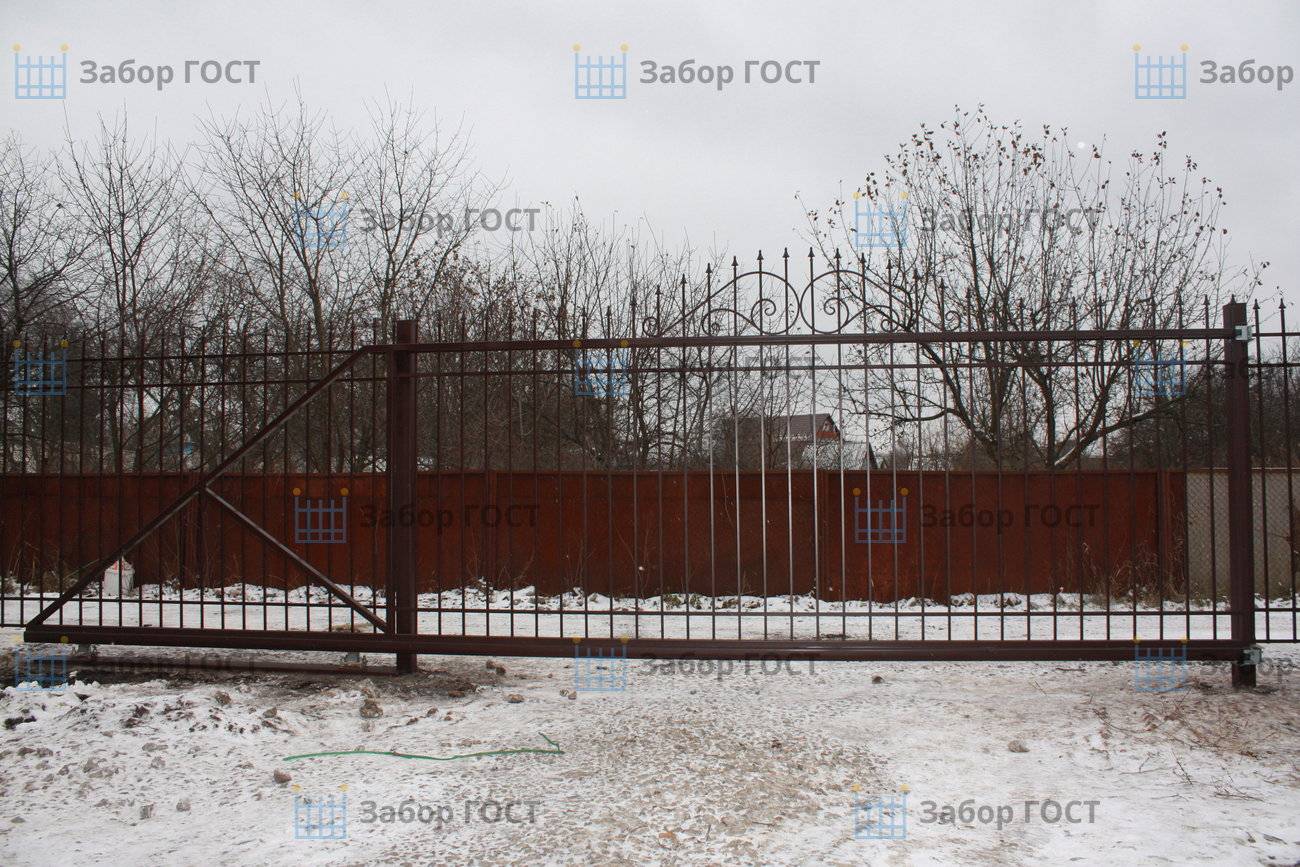

Полотно консольных ворот – это каркас, обшитый каким-нибудь плоским материалом. Сегодня часто используют профнастил. У нас есть подробная статья о том, как сделать ворота своими руками из профнастила. Раньше обшивали досками или металлическими листами. Один из популярных вариантов – каркас с кованными стальными декоративными элементами. Именно он снижает такой показатель, как парусность ворот, который влияет на надежность. То есть, чем меньше парусность, тем выше надежность.

Можно сделать откатные ворота своими руками по готовым чертежам, приведенным ниже. Их можно взять за основу с учетом размеров конструкции.

Схемы консольных откатных ворот понятны человеку, который даже не имеет специального технического образования. Главное правильно сделать требуемые замеры, которые понадобятся в расчетах габаритов воротной конструкции.

Подведем итоги

Существует огромное количество нюансов. Учесть которые человек, который не занимается данным вопросом профессионально, не может в принципе:

  • Ошибка в выборе грунтовки и краски приведёт к возникновению коррозии и досрочному выходу ворот из строя (как минимум, к потере их товарного вида).
  • Неправильный выбор глубины заложения фундамента может аукнуться перекосом основания ворот в результате морозного пучения грунта.
  • Нарушения, допущенные в конструкции элементов ворот, могут привести к тому, что их повалит сильным порывом ветра или заклинит в результате малого просвета, оставленного между поверхностью дороги и нижней кромкой направляющей.

Только обратившись к профессионалам можно быть уверенным в том, что ваши ворота прослужат долго.

  • https://sovet-ingenera.com/obustroystvo/vorota/otkatnye-vorota-svoimi-rukami.html
  • https://sotka.guru/stroitelstvo/vorota/osnovnye-trebovaniya-i-pravila-po-ustanovke-otkatnyh-vorot.html
  • https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
  • https://vdomishke.ru/otkatnyesdvizhnye-vorota-svoimi-rukami-poshagovaya-instrukcziya/
  • https://www.stroy-dom.net/?p=13484
  • https://kakpravilnosdelat.ru/ustanovka-otkatnyh-vorot-svoimi-rukami/
  • https://mastremont.ru/ustanovka-otkatnyh-vorot-skhema-i-montazh/
  • https://avtoproezd.ru/ustanovka-i-montazh-otkatnyh-razdvizhnyh-vorot
  • https://kak-sdelano.ru/zabor/otkatnyie-vorota-svoimi-rukami
  • https://nashgazon.com/ograda/vorota/instrukciya-po-ustanovke-otkatnyh-vorot-svoimi-rukami.html
  • https://zaborgost.ru/stati/poshagovaya-instrukciya-po-ustanovke-otkatnyh-vorot-svoimi-rukami
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
