Как правильно сделать заземление в гараже своими руками

Инструкции

Первоначально выкапывают ямки, примерно на полметра глубиной. Между ними проделываются траншеи для расположения заземляющей арматуры. Электроды следует размещать на расстоянии примерно в один метр, можно немного больше. Далее вбивают уголки в землю. Теперь с помощью тяжелого молотка нужно вбить электроды. Каждый электрод вгоняют таким образом, что над ним остается около пятидесяти сантиметров почвы.

Уголки соединяют с помощью полосы металла, толщиной не менее пяти миллиметров. Приварив элементы с помощью сварочного аппарата, их соединяют между собой. Затем подключают провода к уголкам с помощью клемм.

По завершении всех работ остается только протянуть трехжильный кабель к щитку от помещения. Именно этот кабель используется для подключения ко всем электроприборам, он заземлен.

Нужно ли заземление в гараже, решать должен, конечно же, его владелец, но лучше это сделать заранее, не дожидаясь неприятных последствий

Внимание стоит обратить на то, что с электрическим током шутить нельзя

Если гараж располагается на территории возле места проживания, то устройство заземления в гараже иметь необязательно. Ведь система заземления находится в доме. В таком случае проводят трехжильный кабель от дома к гаражу.

Нормы заземления для частного дома

Требования к обустройству заземления загородных коттеджей:

  1. Расстояние между жилым домом и внешним контуром устройства – от 1 до 10 м. Рекомендуемое – от 2 до 4 м.
  2. Заглубление штырей – на 2-3 м. Часть стержня (0,2-0,25 м) оставляют на поверхности для соединения стальной пластиной.
  3. Минимальное сечение шины, которую прокладывают к треугольнику от вводного электрощита, – 16 мм².
  4. Для соединения элементов заземляющей конструкции на щитке используют болты. Связку электродов осуществляют полоской из металла с помощью сварки.
  5. Максимальное значение сопротивления конструкции – при использовании сети 220 В – 8 Ом, 380 В – 4 Ом.

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:

  1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
  2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
  3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов

Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает. Использовать только сварные соединения

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Нюансы и требования по ПУЭ

Требования к заземлению гаража, как и любому другому оговаривается п.1.7 ПУЭ. Основным параметром для контура заземления гаража является переходное сопротивление между заземлителем и грунтом. Эта величина определяет путь движения тока, либо через тело человека (если его сопротивление меньше), либо через контур заземления гаражного помещения. Поэтому, в соответствии с п.1.7.103 ПУЭ сопротивление заземления должно быть не более 5, 10 и 20 Ом для линий, у которых фазное напряжение составляет 380, 220 и 127 В соответственно.

Следует отметить, что для подключения заземляющего проводника подходят далеко не все конструкции. Так, согласно требований п.1.7.123 категорически запрещено использовать для подключения защитного заземления в гараже оболочку кабелей, различные трубопроводы и газопроводы, несущие тросы, канализацию и отопительные сети. Поэтому заземление в гараже должно подключаться отдельным или совместным защитным проводником. Который согласно п.1.7.3 ПУЭ может быть проводом PEN или PE, а в зависимости от способа их подключения реализуют и различные системы заземления гаража.

Выбор системы заземления для гаража

Всего согласно п.1.7.3 ПУЭ выделяют шесть систем питания электрических сетей, но для снабжения гаражей актуальны только четыре из них:

  • TN-C – с совмещением защитного и нулевого;
  • TN-C-S – с частичным совмещением;
  • TN-S – с выделенными защитным и нулевым;
  • TT – с глухозаземленной нейтралью.

В зависимости от того, какая из этих схем запитки электропроводки применяется в вашем случае, определяется наиболее актуальный вариант подключения защитного контура от общей системы или установки индивидуального заземления.

TN-C.

Система TN-C подразумевает, что к вводному щитку в гараже подводится четырехпроводная линия, в которую входят три фазы и совмещенный защитный и нулевой проводник PEN. Такая система заземления являет достаточно распространенной, так как она позволяет существенно экономить на отдельном заземляющем проводе. Но в ее работе отмечается не менее существенный недостаток.

Пример подключения по схеме TN-C

Посмотрите на рисунок, здесь приведен пример аварийной ситуации, когда происходит обрыв проводника  PEN на участке от подстанции или распредустройства до гаража. В случае такого разрыва и одновременного включения электроприборов в розетку потенциал с фазы может перейти на корпус оборудования и все заземленные части. В результате прикосновения к ним человек будет поражен электрическим током.

Следует отметить, что такая угроза в системе TN-C несет особую опасность в трехфазных устройствах, где схема проводки использует нулевой провод не для каждого потребителя, и  те спокойно будут продолжать свою работу. При однофазном подключении повреждение PEN проводника сразу обнаружится – ни один прибор работать не будет, что хорошо заметно на тех же светильниках. Поэтому подключение заземления на PEN проводник в гараже крайне опасно, и его лучше реализовывать через индивидуальный контур.

TN-C-S.

Такой способ является более безопасным развитием системы TN-C, когда от подстанции схема питается по четырехпроводной линии с совмещенным PEN проводом. На определенном участке совмещенный провод разделяется на PE – защитный и N – нулевой провод двумя отдельными жилами. При этом в точке разделения должно осуществляться повторное заземление.

Рис. 2. Пример подключения по схеме TN-C-S

Такой способ актуален для владельцев гаражей, чьи помещения питаются TN-C. В таком случае с вводного кабеля совмещенную жилу разделить на две и обустроить индивидуальный контур. В гараж вместо двухжильного будет заводиться трехжильный провод. Следует отметить, что к нулевому проводу на вводе в гараж нужно подключить УЗО, так как со стороны подстанции и других гаражей будет присутствовать угроза попадания потенциала при повреждении совмещенного проводника.

TN-S.

Представляет собой систему, в которой присутствует сразу пять питающих линий – три из которых отводятся на фазные, один для нулевого, и один для заземления. Таким образом, проводник  PE имеет отдельную жилу. За счет чего питание по TN-S схеме является самым безопасным. Но из-за необходимости включения  в линию дополнительной жилы этот способ питания является более дорогостоящим, и для питания гаражных корпусов и кооперативов используется редко.

Рисунок 3: пример подключения по схеме TN-S

Посмотрите на рисунок, при повреждении нулевого провода заземление продолжит выполнять свои функции с теми же параметрами, не зависимо от остальных элементов сети.

TT.

Представляет собой наиболее распространенную в отечественных сетях схему питания бытовых потребителей. При этом снабжение осуществляется по четырехпроводной линии, в которую входят три фазы и ноль. Нулевой проводник здесь заземляется, а система носит название трехфазной с глухозаземленной нейтралью. Провод PE в такой системе отсутствует, поэтому для заземления гаража устанавливается собственный контур.

Рис. 4. Пример подключения по схеме TT

Обустройство индивидуального контура для гаража является самым надежным и наиболее безопасным способом защиты.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунтаМаксимальное сопротивление, ОмМинимальное сопротивление, Ом
Глинозем6555
Гумус5545
Лёсовые отложения2515
Песчаник, залегание грунтовой воды глубже 5 м1000 –
Песчаник, грунтовые воды не глубже 5 м500 –
Песчано-глинистая почва160140
Суглинок6555
Торфяник2515
Чернозём5545

Зная данные можно использовать формулу:


Формула расчета сопротивления стержня

где:

  • Ro – сопротивление стержня, Ом;
  • L – длина электрода, м;
  • d – диаметр электрода, м;
  • T – расстояние от середины электрода до поверхности, м;
  • Рэкв – сопротивление грунта, Ом;
  • Т – расстояние от верха стержня до поверхности, м;
  • ln – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой


Формула расчета количества стержней в контуре

где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.

Вертикальный заземлитель

В большинстве случаев для создания вертикального контура выбирают вертикальные заземлители с использованием (на выбор) уголков, труб или медного проводника. Ниже представлена стандартная схема организации заземления в гараже.

Для монтажа заземлительного контура заранее выкапывают яму. Ее глубина должна составлять примерно полметра.

Установленные электроды объединяют друг с другом металлической лентой или прутком. Рекомендуемое сечение ленты — от 100 квадратных миллиметров. Диаметр прутка должен превышать 10 миллиметров.

Соединения выполняют при помощи сварочного аппарата. Все швы подлежат покраске, чтобы защитить металл от коррозийных процессов.

Финальная часть работы — прокладка трехжильного кабеля, который отходит от электрощита. Кабель подключают к розеткам и осветительной технике.

Зачем нужен контур заземления

Многие электрические приборы нуждаются в розетках с заземляющим контактом. С помощью этого контакта корпуса техники присоединяются к заземлительному контуру. Изоляционный слой, нанесенный на токоведущие элементы приборов, иногда повреждается, вовнутрь проникают вода или влажный воздух. Результат — образование конденсата на металлических поверхностях электробытовой техники. Вода — отличный проводник электричества.

Гаражи часто бывают достаточно сырыми помещениями. Данные здания квалифицируются как объекты повышенной опасности.

Существуют дополнительные факторы риска, присущие гаражам, корпус которых выполнен из металла. Металлические конструкции, не относящиеся к электроприборам, могут оказаться под напряжением, если выступят в качестве сторонней заземляющей части. Дело в том, что между металлической частью гаража и почвой находится гидроизоляционный слой, стоящий на шпалах или бревнах, поэтому контакт между корпусом и почвой не всегда надежен.

Кабеля обычно прокладывают путем их фиксации к проволоке или металлическим тросам. Последние держатся на гаражных корпусах за счет болтовых или сварных соединений. Нарушение изоляционного слоя на тросе приводит к возникновению потенциала, передаваемого на корпус гаража. Даже при отсутствии прямого контакта кабелей с металлическими поверхностями во время дождя этот контакт неизбежно возникнет.

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

типа грунта

времени года

глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

намного долговечнее

на порядок проще в монтаже

и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Зачем нужно заземление в гараже?

В первую очередь важно выяснить, насколько важно заземление в гараже, зачем вообще делать в этом помещении заземляющий контур, какие проблемы он может решить. Известно, что очень много гаражных строений возведено из металла

При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций

Известно, что очень много гаражных строений возведено из металла. При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций.

Все инструменты в обязательном порядке должны быть заземлены. И для этого как раз необходима заземляющая жила, чтобы к ней подключить общую электрическую проводку. В противном случае, если заземления нет, сохраняется высокая вероятность утечки тока на корпус электрического оборудования. И человека может поразить током. Запомните! Когда на корпус мощных электроприборов идет «пробивание» током, обычная защита, например, перчатки, не поможет. Током может бить даже на расстоянии. Не стоит испытывать судьбу и подвергать свои жизнь, здоровье опасности. Лучшее решение – сделать в гаражном помещении надежное заземление и обеспечить безопасность.

Опытные гаражники отмечают: с процедурой проведения заземляющей жилы вполне можно справиться своими силами. Понадобится только схема заземления гаража, которую вы сами сумеете составить, небольшой набор материалов и инструментов. Если разобраться во всех нюансах, знать алгоритм работы, процесс монтажа не представляет никаких сложностей.

Рассмотрим конкретную инструкцию и выясним, какие могут быть схемы заземления.

Это интересно: Как выполнить заземление автомобиля

Механизм действия заземлительного контура

Разберем ситуацию, когда заземлительный контур отсутствует, а в распредсети гаража нет УЗО. Изоляционный слой фазы внутри сварочного аппарата нарушен, из-за чего на его корпусе возник фазный потенциал.

Так как трансформаторная нейтраль на подстанции, откуда подается электропитание, заземлена (то есть объединена с заземлительным контуром), разность потенциалов между почвой и корпусом сварочного аппарата составляет 220 Вольт. Обувь не выступает в качестве изолятора, так как пропускает ток. Стоит коснуться корпуса, и человек попадает под напряжение. Величина тока, проходящего через тело при напряжении 220 Вольт, будет не ниже 15 мА. Это означает, что мышцы сократятся до такой степени, что человек не сможет разжать руку и, если в этот момент никто не придет на помощь, наступит летальный исход.

Теперь представим ситуацию, когда контур заземления есть, произошло повреждение изоляционного материала фазного провода. В таком случае происходит поэтапное включение защитного механизма. Вначале наступает стадия защитного отключения: при связанных друг с другом контурах гаража и подстанции через фазу идет ток короткого замыкания, а автомат отключает технику на некоторое время. Даже если человек прикоснулся к корпусу под напряжением, период контакта будет слишком кратким, и не будет причинен существенный вред здоровью.

При отсутствии связи между контурами и если данная связанность не позволяет образовать ток, необходимый для подключения защиты, понадобится устройство защитного подключения. УЗО будет защищать отходящие линии. При таком подходе защитное отключение будет срабатывать не на короткое замыкание, а на ток утечки в почву через гаражный заземлительный контур. Как только УЗО обнаружит утечку, тут же выключит сеть. Таким образом, человек стоящий на земле, будет в безопасности.

Сопротивление тела между участком, где есть напряжение, и нижними конечностями составляет сотни кОм. Сопротивление проводника между корпусом и заземлительным контуром гораздо меньше одного Ом, а сопротивление самого контура не выше нескольких десятков Ом. В результате есть два параллельно присоединенных сопротивления — тела и заземлителя. Основная часть электричества идет по пути наименьшего сопротивления (к заземлительному контуру). Человеку достанется небольшая величина тока, не превышающая порога отпускания.

Организация заземляющего контура

Для защиты проводки в гараже во вводном щитке необходимо подключить УЗО (устройство защитного контура). Этот элемент обезопасит внутреннюю сеть от токов утечки. По сути, УЗО представляет собой дополнительное устройство защиты: он при возникновении аварии моментально прекращает подачу электроэнергии в гараж.

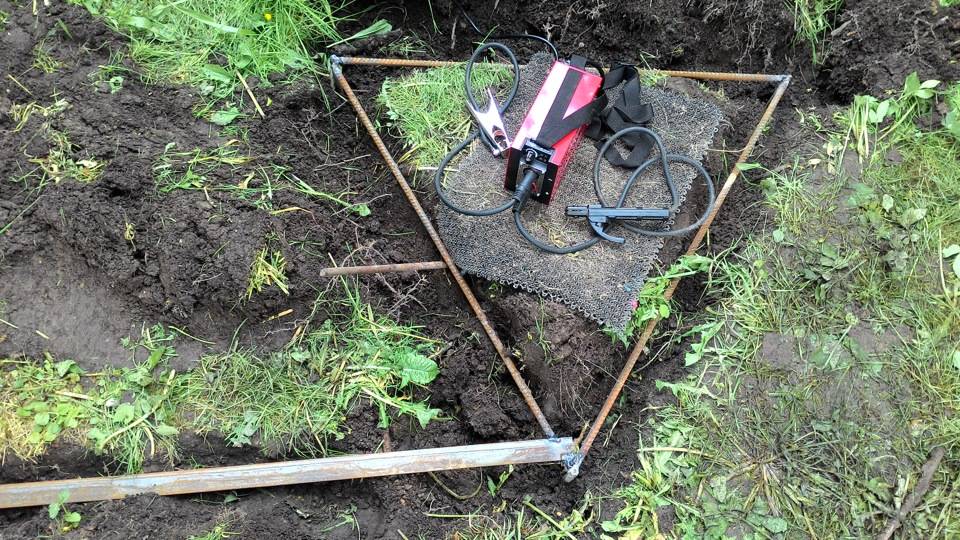

Сам контур заземления выполняется в виде треугольника, прямоугольника или прямой линии. Также его можно закольцевать. Часть электриков использует Т-образный контур заземления. Он включает в себя 2 электрода, вкопанные с передней стороны гаража, а 2 другие электрода устанавливаются в смотровой яме.

В качестве электрода применяются металлические полосы и уголки: первые вбиваются в земли, а вторые используются для их соединения между собой.

Количество таких элементов и их размеры определяют при помощи специализированной программы. Однако на практике расчеты не всегда соответствуют реалиям, поэтому со временем может возникнуть потребность в добавлении новых электродов в контур заземления.

Если возможность копать траншею нет, то используют естественные заземлители. В их качестве применяют арматуру фундамента или перекрытия пола в гараже.

Зачем нужен контур заземления

Многие электрические приборы нуждаются в розетках с заземляющим контактом. С помощью этого контакта корпуса техники присоединяются к заземлительному контуру. Изоляционный слой, нанесенный на токоведущие элементы приборов, иногда повреждается, вовнутрь проникают вода или влажный воздух. Результат — образование конденсата на металлических поверхностях электробытовой техники. Вода — отличный проводник электричества. Гаражи часто бывают достаточно сырыми помещениями. Данные здания квалифицируются как объекты повышенной опасности. Существуют дополнительные факторы риска, присущие гаражам, корпус которых выполнен из металла. Металлические конструкции, не относящиеся к электроприборам, могут оказаться под напряжением, если выступят в качестве сторонней заземляющей части. Дело в том, что между металлической частью гаража и почвой находится гидроизоляционный слой, стоящий на шпалах или бревнах, поэтому контакт между корпусом и почвой не всегда надежен. Кабеля обычно прокладывают путем их фиксации к проволоке или металлическим тросам. Последние держатся на гаражных корпусах за счет болтовых или сварных соединений. Нарушение изоляционного слоя на тросе приводит к возникновению потенциала, передаваемого на корпус гаража. Даже при отсутствии прямого контакта кабелей с металлическими поверхностями во время дождя этот контакт неизбежно возникнет.

Таким образом, наличие заземления — важнейшее требование, обеспечивающее безопасность как самой электробытовой техники, так и ее пользователей.

Материалы для контура заземления

Контур заземления должен иметь высокую механическую прочность, низкое электрическое сопротивление и возможность надежного соединения. Кроме того, немаловажную роль при выборе материала играет его стоимость.

Параметры и материалы штырей

Электроды или штыри обычно делаются из стального профиля. Данный материал привлекает возможностью заглубления стержней путем простого вбивания. При этом электрическое сопротивление его вполне удовлетворяет требованиям при достаточном поперечном сечении. Штыри могут выполняться из таких материалов:

  1. Пруток. Наиболее распространенный вариант – стержень диаметром 16-18 мм. Арматуру использовать не рекомендуется, т.к. она подвергается калению, что приводит к увеличению удельного сопротивления. Кроме того, рифленая поверхность приводит к нерациональному использованию сечения стержня.
  2. Уголок. Чаще всего применяется уголок размером 50х50 мм с толщиной стенки 4-5 мм. Нижняя часть заостряется для упрощения забивания.
  3. Труба диаметром более 50 мм с толщиной стенки 4-5 мм. Толстостенные трубы рекомендуются для твердых грунтов и регионов с частыми засухами. В нижней части такого штыря сверлятся отверстия. При пересыхании почвы в трубу заливается соленая вода, что повышает рассеивающую способность грунта.

Из чего делать металлосвязь

Электроды, забитые в землю, соединяются между собой металлосвязью. Она может выполняться из следующих материалов:

  1. Медная шина или провод сечением не менее 10 мм2.
  2. Алюминиевая полоса или провод сечением не менее 16 мм2.
  3. Стальная полоса сечением не менее 48 кв.мм.

Наиболее часто используется стальная полоса размером (25-30)х5 мм. Основное ее преимущество возможность надежной сварки с электродами. Когда в качестве связи используется проводник из цветных металлов, к штырям привариваются болты, на которых закрепляются шины.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

  1. Плоскогубцы.
  2. Кусачки.
  3. Рулетка.
  4. Хозяйственный нож.
  5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
  6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Зачем контур заземления в гараже?

Современные электроприборы часто требуют подключения к розеткам с заземляющим контактом. Предполагается, что через этот контакт их корпуса соединятся с контуром заземления. Изоляция токоведущих частей внутри прибора может быть повреждена, в него может попасть вода. Не обязательно проливать воду на сварочный аппарат. Тот же эффект получится, если внутрь попадет влажный воздух. При определенных температурных условиях водяной пар конденсируется на металлических деталях корпуса. Вы можете об этом даже не подозревать, а вода совместно с пылью, всегда имеющейся внутри того же сварочника, является проводником электрического тока.

Поэтому наличие заземляющего проводника в электропроводке и розеток с заземляющими контактами является непременным требованием безопасной эксплуатации современного электрооборудования. Отдельный вопрос касается освещения повалов и погребов. Из-за сырости и высокой влажности они относятся к помещениям с повышенной опасностью. Для питания светильников используется сверхнизкое напряжение от разделительных трансформаторов. А корпуса их заземлять обязательно.

Но это еще не все. Есть такое понятие: сторонняя заземляющая часть. Это металлические конструкции, которые не являются частью электроприбора (например, корпусом щитка), но где тоже может оказаться опасный электрический потенциал.

Если корпус гаража металлический, то, несмотря на нахождение его на поверхности земли, на нем тоже может оказаться напряжение. Между корпусом гаража и грунтом устанавливается гидроизоляция, да и сам он частенько стоит на бревнах или шпалах. Поэтому его связь с землей ненадежна.

Прокладка кабелей питания осуществляется самым простым способом: линии крепятся к металлическим тросам или проволоке, закрепляемых на корпусах гаражей сваркой или болтовыми соединениями. Повреждение изоляции кабельной линии приводит к появлению потенциала на тросе, а, следовательно, – на одном или нескольких корпусах. Если повреждение напрямую не контактирует с металлическими частями, находящимися рядом с ним, то во время дождя этот контакт может появиться. Прикасаться к корпусу гаража под напряжением смертельно опасно.

Не стоит ожидать, что питающая линия окажется защищенной УЗО. Это не реальная затея, так как даже при абсолютно исправных кабелях невозможно предугадать, что взбредет в голову владельцам гаражей.
