Как построить каркасный гараж своими руками

Строим гараж из металла

Этот тип каркаса для гаража строится из профильной трубы, размерами 40х40 и 40х20. Первый профиль укладывается на основание, крепление происходит с использованием анкерных болтов. Между собой трубы свариваются. После чего происходит монтаж всей конструкции. На элементы скелета «крепим» обшивку. В нашем случае ею служат металлические листы. При желании – профилированные. Наиболее удобными для обшивки стен считают листы из металлопрофиля марки С10, размерами 2000 х 5 мм. Листы накладываются внахлест и крепятся сварочным аппаратом. Сначала точечно, а после окончания обшивки – полностью. Альтернативным вариантом могут выступать саморезы. Выбирайте сами.

Металлический каркас

К положительным свойствам металлического профиля можно отнести его негорючесть, прочность, быстроту монтажа. К «минусам» — необходимость использования сварки.

Тип и конструкция гаража

При планировке помещения для стоянки своего автомобиля, у каждого автолюбителя возникает вопрос – из чего дешевле построить гараж? Выбирая тип строения, необходимо обратить особое внимание на несколько нюансов:

  • Возведение металлической или каркасной конструкции позволит немного сэкономить, но потребуется дополнительное утепление.
  • Используйте дерево, кирпич или пеноблоки, чтобы создать более комфортные условия для обслуживания авто.

Если вас интересует вопрос – сколько стоит построить гараж, обратите внимание, что размер финансовых вложений напрямую зависит от основного материала, который используется при его возведении. Давайте рассмотрим наиболее популярные конструкции гаражей на сегодняшний день

Деревянная конструкция

За счет небольшого веса древесины, строение можно возвести своими руками за короткий срок. К тому же, это экологически безопасный и недорогой материал. С его помощью довольно просто обеспечить «комфортные» условия для стоянки и обслуживания автомобиля даже в холодный период года.

Но требуется тщательная обработка всех деревянных составляющих конструкции антисептическими и противопожарными растворами. Кроме надежной защиты, это позволит исключить появление плесени и грибка. К тому же, необходимо сделать качественную гидро- и пароизоляцию.

Металлическая конструкция

Металлическая конструкция считается наиболее экономически выгодным вариантом строительства. Несмотря на то, что данный материал отличается хорошей прочностью, которая обеспечивает длительную эксплуатацию строения, при отрицательном воздействии природы он начнет ржаветь.

К тому же, металлические стены не сохраняют тепло. Поэтому потребуется дополнительное утепление с прокладкой изолирующего слоя, чтобы исключить образование конденсата внутри гаража.Металлический гараж

Кирпичная конструкция

Кирпичная конструкция обеспечивает капитальность помещения не на одно столетие. Но помните, что ее возведение потребует вложения значительных финансовых ресурсов и времени.

Каркасная конструкция

Надежный каркасный гараж своими руками можно построить без особых проблем за довольно короткое время. Для этого достаточно собрать каркас из дерева или фасованного металлопроката и обшить его сэндвич-панелями или стеновым профнастилом.

В таком случае, вы сможете сэкономить значительную сумму, поскольку данную работу можно осуществить самостоятельно и без привлечения «дорогостоящих» специалистов и специализированной грузоподъемной техники. К тому же, гараж по каркасной технологии не уступает по внешнему виду аналогам из кирпича или дерева.

Что касается эксплуатационных параметров, он даст фору даже металлической конструкции. Если вас интересуют детали того, как построить каркасный гараж, далее в этой статье мы постараемся подробно описать некоторые нюансы технологии его возведения.

Гараж из пеноблоков

Главные преимущества гаража этого типа – экономичность и легкость монтажа. Поэтому автовладельцы довольно часто выбирают именно этот вариант в процессе обустройства помещения для стоянки своих машин.

К тому же, пеноблоки сегодня можно приобрести по достаточно низкой цене. А благодаря легкости конструкции, возведение стен из этого материала не требует особых усилий и монтажа усиленного фундамента.

С помощью этого материала можно создать не только надежные условия для стоянки автомобиля, но и нормальный микроклимат внутри самого гаража, поскольку пеноблоки обладают низкой теплопроводностью и хорошими звукоизоляционными параметрами.Гаражный кооператив

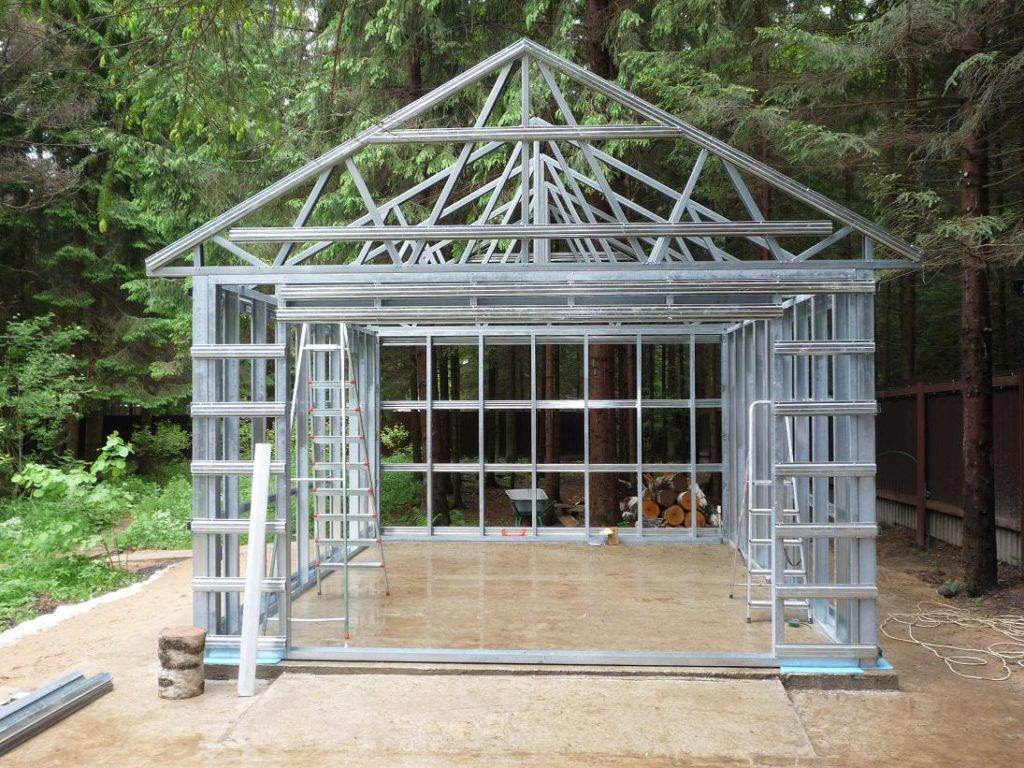

Как сделать каркасный гараж из металлопрофиля

Металлический каркас долговечен, не горюч, очень прочен, быстро собирается. Есть возможность изготовления разборного каркаса. Недостатки – высокая стоимость материалов, необходимость навыков работы с болгаркой, сварочным аппаратом, дрелью.

Для изготовления каркаса используется гнутый металлопрофиль (для обшивки профилированным листом) либо металлопрокат-уголок / швеллер / профильная труба (обшивка – стандартный стальной лист).

  1. Стартовый профиль укладывается на фундамент и скрепляется с ним анкерами. Соединение профилей между собой производится сваркой. Допустимо использовать саморезы, однако такое соединение менее прочное.
  2. После того как будет готова нижняя часть каркаса (периметр), по углам устанавливаются 4 вертикальные стойки. Профили размещаются углами наружу, привариваются к нижнему периметру и анкерам.
  3. Верхний периметр собирается из металлопрофиля – приваривается к опорным вертикальным стойкам. Этот периметр будет служить основанием для установки стропильных ферм.
  4. К получившемуся каркасу остается только приварить вертикальные промежуточные стойки и горизонтальные ребра жесткости (допустимо использовать уголок либо крест-накрест приваривать прутья арматуры).
  5. Крыша гаража может быть односкатной, двускатной или плоской, выбор остается на усмотрение владельца. Над проемом ворот обязательно горизонтально приваривается дополнительный профиль, который усилит конструкцию каркасного гаража.
  6. Гаражные ворота изготавливаются из уголка. Распашная конструкция должны иметь основной прямоугольный каркас, обшитый сталью, а также диагональные ребра жесткости. Утепление ворот можно производить пенополистиролом, минватой или другим материалом. С внутренней стороны створки стоит оббить деревянной вагонкой либо листами фанеры. С внешней стороны ворота рекомендуется покрыть антикоррозионной краской.
  7. Петли к воротам крепятся сваркой, запорная арматура устанавливается в соответствии с инструкцией производителя. Как показывает практика, металлический каркас в готовом виде приобрести гораздо выгоднее, нежели производить сборку самостоятельно.

Особенности конструкции

Перед тем как сделать каркасный гараж, следует оценить его преимущества и недостатки. Эта постройка выбирается довольно часто по разным причинам. К ним относится:

  • конструкция является легкой по сравнению с гаражом из кирпича, разных блоков или бетона, поэтому не приходится делать надежный и дорогостоящий фундамент;
  • для создания конструкции не нужно покупать дорогостоящие материалы, поэтому можно вложиться в небольшую сумму средств;
  • построить каркасный гараж своими руками довольно просто, поэтому не придется тратить много средств на оплату труда специалистов;
  • хранить в созданном строении можно не только автомобили, но и другую технику, представленную мотоциклами, снегоходами или иными аналогичными ТС;
  • можно даже выделить место для создания мастерской.

Каркасное строение можно хорошо утеплить, а также к этому зданию легко подводится электричество и даже отопление.

Расчёт

Для начала нужно определить желаемые размеры и форму гаража. Мы для примера возьмём самый стандартный и распространённый вариант – прямоугольный гараж длиной 7 м, шириной 4 м и высотой 3 м. В таком гараже можно комфортно размещать любой седан средних размеров.

Сначала нам нужно найти периметр будущего гаража. Делается это по формуле (А+В)*2.

(4 м + 8 м) х 2 = 24 м. Это периметр стен гаража.

Теперь нужно найти площадь стен. Для этого используется формула: p*h. То есть периметр умножить на высоту: 24 м х 3 м = 72 м2. Это площадь всех стен постройки.

Далее остаётся вычислить объём стен, а значит, объем нужного нам бруса. Сечение, которое мы взяли для примера, — 100 мм или 0.1 м.

Чтобы узнать объём, нужно площадь умножить на размер сечения. В нашем случае это: 72 м х 0,1 м = 7,2 м3. Именно столько материала понадобится для строительства гаража, взятого как пример размера.

Не стоит забывать о том, что из этого размера нужно вычесть размер ворот и окон, но он индивидуален для каждого случая. Например, окон может не быть совсем, а размер ворот сильно отличаться. Можно подстраховаться и не вычитать размер ворот, а оставшийся брус будет запасом на различные непредвиденные расходы или повреждения бруса.

Если же тратить лишние деньги не хочется, то достаточно вычесть из исходного размера объём бруса, который нужен для ворот. Например, ширина ворот – 2.5 м, а высота – 2 м. Тогда находим площадь: 2.5 м х 2 м = 5 м2. Далее умножаем площадь на сечение и получаем 0.5 м3, которые нам нужно вычесть из общего объёма необходимого бруса.

Виды каркасных гаражей

Как и любое другое, строительство каркасного гаража своими руками предполагает самым сложным и ответственным моментом возведение фундамента. Но когда этот этап работ позади, оказывается, что осталось еще множество важных моментов, которые никак нельзя упускать из виду.

Даже от того, на какой тип гаража падет ваш выбор, зависит сохранность вашего автомобиля.

Среди одних каркасных есть несколько видов гаражей, определяющих качество содержания машины. И хоть специалисты утверждают, что держать автомобиль во всех каркасных сооружениях будет примерно одинаково, у вас есть шанс выбрать, проверить, сравнить.

Гараж из металлопрофиля

По оценкам специалистов, такой каркасный гараж обойдется хозяину всего в 30 тысяч рублей.

Оптимальные размеры гаража из профнастила (да и всех остальных типов гаражей) 4,5Х3,5 метра при условии содержания в нем одного автомобиля.

Гараж не должен быть тесным, в нем нужно предусмотреть комфортное размещения машины, хозяина и всех мелких и крупных подручных средств.

Больше всего для стен и крыши такого гаража подойдут двухметровые листы металлопрофиля марки С 10. Толщина такого листа должна составлять не менее 0,5 мм.

Для стандартного гаражного помещения вам потребуется 23 листа, львиная доля которых уйдет на обустройство стен.

Стены обшивайте листами внахлест, соединяя кровельными саморезами. Длину покрытия (крышу) регулируйте таким образом, чтобы основной ее размер (укрывающий) составлял 1,9 метра, а 10 см остались для оборудования свеса, необходимого для стекания дождевой воды.

Время строительства такого гаража по каркасной технологии составляет неделю.

Про металлические каркасные гаражи более подробно рассказано в следующей статье.

Каркасно-щитовой гараж

Для построения каркасно-щитового гаража вам не понадобится проект. Можно просто взять самые незатейливые конструкции, производимые на любом заводе: в данном случае это стропильные конструкции и стеновые панели.

Этот тип каркасного гаража отличается высокой экономичностью, при его возведении можно уложиться в 25 тысяч рублей, отличной теплосберегаемостью и простотой конструкции.

Кроме того, такие сооружения, скорее, напоминают домик, нежели место содержания автотехники, и удачно дополняют ландшафтный дизайн.

Строительство каркасного гаража своими руками в случае, если вы выбрали каркасно-щитовой тип, происходит по обычной схеме:

  • закладка фундамента;
  • установление каркаса;
  • обшивка скелета строения панелями;
  • утепление;
  • сооружение крыши;
  • навеска ворот.

А здесь статья о том, как и чем лучше покрыть крышу гаража.

Преимущества и недостатки

Каркасные гаражи считаются востребованными конструкциями, что обусловлено многочисленными преимуществами. К ним относится:

  • невысокая стоимость строительства;
  • выполнить все работы может даже новичок своими руками;
  • материалы, применяемые во время строительства, являются доступными, поэтому их можно купить на рынке или в любом строительном магазине;
  • для обшивки созданного каркаса можно пользоваться разными материалами, представленными профнастилом, сэндвич-панелями или аналогичными материалами;
  • во время работы можно хорошо утеплить строение, поэтому оно будет теплым даже в зимнее время года;
  • не требуется пользоваться какими-либо специфическими и дорогостоящими инструментами;
  • даже без опыта работы можно получить готовую конструкцию буквально за две недели.

Процедура создания гаража заключается в создании каркаса, который далее обшивается разными подходящими материалами. Построить каркасный гараж своими руками можно из деревянных реек или металлических профилей. Такая конструкция имеет и некоторые недостатки. Например, если используется для создания каркаса древесина, то получается легко возгораемый объект. Дополнительно внутри помещения люди редко чувствуют себя комфортно. Деревянные строения обладают коротким сроком службы, если периодически элементы из дерева не будут обрабатываться разными защитными составами.

Преимущества каркасной технологии обустройства гаража

Каркасный гараж своими руками – прекрасная альтернатива монолитным сооружениям, которые требуют немалых капиталовложений, больших затрат времени и, наконец, недюжинный опыт работы в строительном деле. Выбирая простую конструкцию для авто, не стоит забывать о том, насколько губительными могут быть шатающиеся пристройки, неустойчивые павильоны и навесы, разваливающиеся от первого порыва ветра.

Гараж каркасного типа никогда не погребет под собой транспортное средство, при этом с оформлением справится любой желающий, безусловно, при наличии определенных материалов и огромного желания завершить начатое дело. Не нужно привлекать специальную технику, если с течением времени потребуется косметический ремонт, его опять-таки все можно сделать своими руками.

В сжатые сроки вы получите крепкое, прочное и надежное устройство, которое защитит ваш автомобиль от казусов погодных условий. Чтобы дело пошло быстрее, желательно заручиться помощью 2-х друзей, тогда справиться можно всего за несколько недель. Минимум вложений и временных затрат – максимум удовольствия от полученного результата!

Этапы возведения каркаса стен и крыши

Черновой пол с его жестким основанием – опорная точка для возведения каркаса стен и монтажа стропильной системы под кровлю. Это один из самых трудоемких этапов строительства каркасного дома.

Монтаж вертикальных стоек для внешних стен

По уже имеющейся нижней обвязке делают разметку для крепления вертикальных стоек каркаса. Их длина определяет высоту потолка на этаже за минусом его чистовой отделки.

Работу начинают с установки угловых элементов с сечением не менее 100х100 мм. Их фиксируют двумя основными способами:

  • С помощью деревянного нагеля, который должен возвышаться над угловым соединением обвязки на 80-100 мм. В этом случае стойку буквально нанизывают на него.
  • С помощью оцинкованных металлических уголков с усилением.

Для стоек на прямых участках подойдет брус с меньшим сечением – 50х100 мм. Его соединение с обвязкой выполняют путем полной, неполной вырубки или с помощью стальных уголков. Здесь можно использовать крепежные элементы без усиления.

При определении шага стоек ориентируйтесь на ширину утеплителя или листового материала обшивки стен. Чтобы вертикальные элементы каркаса не кренились, их можно зафиксировать временными укосинами.

Верхняя обвязка каркаса и межэтажное перекрытие

Только после фиксации стоек строго вертикально и в неподвижном положении приступают к работе над верхней обвязкой. Все пазы и крепления в ней должны быть аналогичны тем, что имели место в аналогичном нижнем поясе. Это придаст конструкции хорошую пространственную жесткость.

Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки

Межэтажное перекрытие монтируют аналогично цокольному. Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки.

Если перекрытие является не элементом стропильной системы крыши, а полом второго этажа, его необходимо дополнительно усилить распорками. Их функцию выполняют обрезные доски, которые выстраивают между лагами в одну линию и фиксируют с помощью гвоздей. При ширине пролета второго этажа в 2,5-3 м достаточно одной линии распорок. Для большего пролета понадобится две параллельных линии.

Сборка стропильной системы

Стропильная система определяет форму крыши каркасного дома, возводимого с нуля. Чаще всего она бывает двухскатной.

Для стропил подходят доски с сечением 50х150 мм или 50х200 мм. Их устанавливают на брусья верхней обвязки с шагом 0,6-1,1 м.

Стропила также соединяют между собой, что придает кровле соответствующую жесткость и обуславливает ее несущую способность. Для этого используют следующие элементы:

  • продольные прогоны;
  • обрешетку;
  • ригели;
  • стойки;
  • лежень;
  • затяжку.

Если ширина пролет второго этажа или мансарды составляет менее 10 м и в доме нет несущих стен, кроме внешних, можно монтировать висячие стропила. Эта система предполагает крепление каждой стропилы одним концом к обвязке, а вторым – к встречному элементу. Затяжка в виде горизонтальной балки позволяет усилить конструкцию.

Основные этапы работ по постройке каркасного гаража

Основные этапы строительства таковы:

  • подготовка строительной площадки включает выбор участка под строительство, его очищение от мусора;
  • организация котлована, создание фундамента;
  • выполнение разметки, монтаж каркаса строения, обвязка каркаса;
  • возведение кровли на заранее подготовленные стойки каркаса;
  • обустройство пола;
  • утеплительные работы внутри строения;
  • обшивка стен отделочными материалами;
  • установка гаражных ворот на обшитый каркас гаража.

Рассмотрим каждый из упомянутых процессов более подробно, чтобы читатель смог справиться с их выполнением своими силами без особых трудностей.

Гараж из бруса

Особенностью построения такого типа гаража является возведение деревянного каркаса, ну, и цена. Такой каркасный гараж по стоимости будет гораздо превосходить своих собратьев – металлопрофильный и щитовой гаражи.

Но если вы придерживаетесь принципа: если уж строить, то строить качественно, и вы правы. Дерево в качестве материала имеет целый ряд преимуществ:

  • самое экологически чистое;
  • самое энергосберегающее;
  • самое паропроницаемое;
  • самое легкообрабатываемое;
  • самое уместное в ландшафтной композиции.

На этих фото, вы видите этапы строительства каркасного гаража своими руками.

При построении каркасного гаража из бруса нужно только учитывать некоторые нюансы:

  • при выборе ленточного типа фундамента под каркасный деревянный гараж, вам достаточно углубить его на 60-80 см, а вот сваи или столбы придется у становить поглубже и попрочнее;
  • перед установкой брусового каркаса необходимо разработать проект или хотя бы эскиз (но максимально подробный);
  • стыковку брусьев нужно, по возможности, производить простейшими методами: способ внахлест как раз подойдет.
