Металлические ворота: разновидности, особенности изготовления и выбора конструкции с калиткой из металла (фото лучших образцов)

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

  • низкая стоимость;
  • высокая прочность и при этом небольшой вес;
  • удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

  • Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
  • Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
  • При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Порядок возведения столбов из кирпича

Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:

  1. насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
  2. приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
  3. соберите опалубку;
  4. установите металлическую стойку вертикально и произведите ее бетонирование.

Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.

Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:

  1. покройте поверхность гидроизоляционным материалом или битумной мастикой;
  2. положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
  3. через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.

Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.

Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.

Устройство распашных ворот

Распашные ворота имеют свойство провисать, поэтому вес конструкции и опоры нужно правильно рассчитать

Распашные ворота состоят из пары стоек и такого же количества несущих каркасов, на которые монтируется облицовочный материал. Последний можно подобрать так, чтобы он гармонировал с дизайном ограждения и самого жилища. Проще всего монтируется профнастил с полимерным покрытием. Можно использовать и сэндвич-панели, выпускаемые в разных дизайнерских исполнениях, подходящих для кирпичного, деревянного и иных типов заборов.

Каркас обычно делается из металлопрофиля и уголка. В створку иногда устанавливают калитку.

В утепленной конструкции для гаража пара опор заменяется замыкающимся контуром, а просветы заделываются с помощью нащельников и уплотнений из резины. Такие ворота легко сделать самостоятельно, но при отсутствии навыков можно воспользоваться услугами компаний, которые поставляют и монтируют готовые изделия. Конструкция может быть оснащена автоматикой.

Как можно украсить ворота?

Так как декор — дело сугубо индивидуальное, точных указаний в данном вопросе не бывает. Исключительно рекомендации. В качестве украшений подойдут:

Резьба

Альтернатива ковке для деревянных оснований. Элементы вырезают на воротах или отдельных дощечках, приделавыя к створкам.

На фото красивая накладная резьба

Рисунки

Особенно эффектно выглядит 3D аэрография: с ее помощью скрывают невзрачный профнастил и вписывают ворота в окружающий ландшафт.

Растения

Если пустить по створкам отростки стелющегося плюща или, например, девичьего винограда, вид получится красивым, но ворота не будут открываться. Поэтому в качестве альтернативы выберите небольшие подвесные кашпо с петуниями или другими цветами.

Важно! Кашпо вешают лишь на распашные ворота

Надстройка

Это уже не про украшение створок, а скорее про оформление. Установите сверху обычных ворот красивую арку чтобы полностью преобразить внешний вид входной группы.

На фото деревянная надстройка

Выбираем необходимый материал

Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:

  1. Оцинкованная.
  2. Нержавеющая.
  3. Углеродистая.

Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.

В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:

  • на бесшовные;
  • сварные.

В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.

Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.

Как правильно установить откатные и распашные ворота

Детализированная конструкция распашных ворот.

Определяющим фактором при планировке ворот является наличие подъездных путей к участку. Если планируется монтаж распашных ворот, которые будут открываться наружу, то необходимо обеспечить свободное место от въезда до начала главной дороги. К примеру, если ширина створок составляет 3,5 метра, то расстояние до основной дороги не должно быть менее 6 метров.

При планировке распашных ворот, которые будут открываться вовнутрь двора расстояние до дороги при ширине створок 3,5 метра не должно быть меньше 5 метров.

Откатные ворота требуют соблюдения определённого расстояния от крайней стойки (столба) до границы участка: 7,5-8 метров. Смещение ограждения может проходить по верхней или нижней опоре. Нельзя ошибиться при расчётах с верхней границей конструкции.

Следует понимать, что обустройство заезда на участок с установкой откатных ворот будет стоить немалых денег, не говоря уже об обслуживании. Потребуется регулярная очистка рабочего канала, который постоянно забивается грязью. Зимой добавится ещё одна проблема: замерзание перемещающего канала.

Преимущества и недостатки установки

Распашные ворота представляют собой две или одну створку, закрепленную на столбах. Они могут открываться как наружу, так и внутрь двора, и быть либо автоматическими, либо механическими.

Такое ограждение имеет простую и удобную конструкцию

Как правило, подобную конструкцию изготавливаются высотой в 5-6 метров, чтобы обеспечить безопасность частного сектора от проникновения преступников. В конструкции часто предусматривается калитка, которая позволит войти во двор, не открывая створку целиком.

Для дополнительного удобства изготавливается дополнительный проход

Установка распашных ворот имеет как плюсы, так и минусы. Рассмотрим их подробнее.

Преимущества:

  • Сравнительно небольшая стоимость, в сравнении с конструкциями другого типа;
  • Простая установка, которую при должной сноровке можно провести и самостоятельно, долгий срок службы;
  • Возможность воплотить в конструкции собственные проекты и наработки;
  • В том случае, если проем в ограждении ничем не ограничен, можно провести монтаж ворот по размеру любого транспортного средства.

Распашные ворота имеют ряд преимуществ

Недостатки:

  • При установке необходимо будет провести тщательное укрепление столбов, глубоко закопав их и забетонировав;
  • Подобное устройство тяжело использовать в условиях частых сильных ветров, так как открыть и удержать их будет непросто;
  • Установка автоматики может существенно увеличить конечную стоимость.

Ограждение имеет и свои недостатки, которые необходимо учесть в обязательном порядке

Это интересно: Установка откатных ворот: изучайте с нами

Способы производства профтруб

Существует несколько способов производства профтруб, от которых зависит прочность и долговечность. Среди основных выделяют следующие:

  1. конструкции, которые не требуют большой нагрузки, изготовляют из труб, выпущенных сварным горячекатаным способом;
  2. холоднокатаные трубы больше подходят для создания каркасов, используемых в быту;
  3. бесшовные трубы — это лучший выбор для изготовления ворот или аналогичных изделий, требующих долговечности и прочности. Ещё один плюс этого вида материала заключается в хорошем сопротивлении при вертикальных нагрузках.

Какие выбирать профтрубы для создания ворот, каждый решает сам. У всех у них свои плюсы и минусы, но рекомендуется остановиться на материале, который будет удовлетворять поставленным целям.

Чаще всего используется комплексное применение всех видов материалов. На изготовление каркаса ворот идёт прочная, долговечная бесшовная труба. Далее определяют, какими будут ворота: подвесными, откатными или распашными

Это очень важно для выбора схемы конструкции, дополнительных систем безопасности и материалов

Например, многие ставят систему дистанционного управления, сигнализацию, видеокамеры, звонок, и всё это предварительно нужно внедрить в конструкцию. В итоге получаются красивые и безопасные ворота, выполненные из прочных профтруб. Аналогичный подход помогает сделать и калитку из профильных труб своими руками.

Для самостоятельной работы человек должен владеть начальными навыками в сварке, нарезке труб с помощью болгарки и умением составлять чертежи. Если подобные навыки отсутствуют, помогут многочисленные советы по изготовлению конструкции ворот. В интернете есть масса различных схем и пошаговых инструкций.

Советы по выбору обшивки

Профильные трубы значительно удешевляют итоговую стоимость ворот. При изготовлении обшивки используют такие материалы:

  1. гофрированный лист. Он отличается высокой стойкостью к воздействию внешних или механических факторов. Всё это подкрепляется сравнительно небольшой ценой и весом этого материала;
  2. оцинкованный лист. Обшивка из металлического материала страдает от постоянного распространения коррозии на её поверхности. Поэтому покупают высококачественный и специально обработанный оцинкованный лист, на котором не образуется ржавчина, но стоимость его выше;
  3. древесина. Это самый требовательный материал из всех, ведь его необходимо постоянно обрабатывать краской или лаком, который препятствует деформации и гниению. Деревянная обшивка прочная, но недолговечная. Такой минус окупается великолепным внешним видом, поэтому хозяевам часто приходится решать, что важнее — красота или качество.

Выбор профильной трубы

Одна из главных задач при самостоятельной сборке конструкции — это выбор профтрубы. Некоторые специалисты машут на это рукой и используют для создания каркаса различные остатки металлических труб.

В итоге это приводит к заметному перекосу ворот из-за большого веса, к быстрой деформации, непрезентабельному виду, да и просто калитку тяжело открывать и закрывать.

Остатки труб используют исключительно для создания перемычек, молдинга или внешней отделки. При этом даже тут рекомендуется использовать прочную углеродистую сталь, которая выдерживает высокие нагрузки и влияние механических и внешних факторов.

Нержавеющая сталь или её остатки не подходят при создании ворот. Этот материал не способен выдерживать постоянные высокие нагрузки и просто деформируется. Его лучше использовать как основу для калитки или в качестве материала для мелких деталей.

О материалах и инструментах

Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента. Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.

Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

Сварочный аппарат с электродами.
Болгарку, которая будет резать трубы на составляющие части в заданных размерах.
Важно не забыть дрель.
Измерительные инструменты, в том числе: рулетку, уголок, уровень.
Нужно запастись кругом для шлифования сварочных швов.
Понадобится ступица и молот.

И нужно купить кисть для обработки и покраски рабочей поверхности.

Виды металлических конструкций

Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации

Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.

Одностворчатые

Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации

Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли

К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.

Двустворчатые

Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.

Двустворчатые с калиткой

Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной  калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

  • экструдированный пенополистирол;
  • минеральная вата;
  • стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Правильный выбор материала

Такой металлопрокат, как профильные трубы, отличается универсальностью и используется на любом строительном этапе, начиная от закладки фундамента и заканчивая отделочными мероприятиями. Этим и объясняется большой ассортимент такой продукции. Трубы принято различать по типу сечения, внешнему покрытию, общему составу. Изделия могут быть:

  • нержавеющими;
  • оцинкованными;
  • углеродистыми.

Профильные трубы различны по типам производства, их принято разделять на бесшовные и сварные варианты. Приспособления, относящиеся к первому типу, характеризуются высокой стойкостью по отношению к усиленному давлению, вибрациям, неблагоприятным внешним факторам. Этим и объясняется их высокая стоимость.

В этом видео вы подробнее узнаете, как сделать ворота:

Если говорить про сварные трубы, их ценовой диапазон значительно ниже. Самыми уязвимыми их местами выступают сварные швы, однако это свойство неприемлемо для небольших изделий. Сборка каркасов для ворот обычно выполняется с использованием сварных труб, полученных в результате горячей прокатки.

Расходные материалы и инструменты

На основании чертежа стоит определиться с используемыми стройматериалами и их количеством. Для создания ворот нужно купить:

  • профнастил;
  • самонарезающие шурупы;
  • труба из стали с сечением не меньше 60 на 60 мм и толщиной стенки 3 мм;
  • профильного типа трубы типовых размеров 60 на 20 мм или 40 на 40 мм;
  • профтруба сечением 20 на 20 мм;
  • стальной лист;
  • замок, петли, фиксаторы;
  • грунтовка для металла и красящее средство;
  • элементы для декора (если вам будет нужно).

Инструменты, которые нужно подготовить: сварочный агрегат, дрель-шуруповерт, уровень, ножницы для листов из стали, рулетка, болгарка, кисти.

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

Распашные

Распашная конструкция хороша следующим:

  1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
  2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
  3. Такие ворота несложно сделать самому.
  4. Для установки не требуется много пространства.
  5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

  • надежные;
  • не занимают свободного пространства;
  • поддаются теплоизоляции;
  • автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

  • Не подходят для частой эксплуатации.
  • Уменьшают высоту проема в среднем от 20 до 30 см.
  • Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

  • Откатные ворота обладают повышенной взломостойкостью.
  • Во время работы не занимают свободного места.
  • Могут быть автоматизированы.
  • Открытие не зависит от наличия снега на участке.

Минусы:

  • Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
  • При интенсивном использовании отмечается быстрый износ набора роликов.

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

  • автоматизированная система управления;
  • аккуратный внешний вид;
  • шумоизоляция;
  • теплоизоляция;
  • экономия свободного пространства;
  • длительный срок службы;
  • стандартные размеры проема.

Из минусов:

  • высокая цена материалов, установки;
  • плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

  • Производятся из легких материалов.
  • Компактны в сложенном виде.
  • При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

  • дерево;
  • легкий металл (алюминий);
  • сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

  • Ее удобно открывать, закрывать.
  • Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
  • Обойдутся недорого.

Недостатки:

  • Быстрый износ комплектующих.
  • Низкая устойчивость к взлому.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Монтажные работы можно выполнить самостоятельно

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

  • шарнирно-рычажного;
  • на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Требуется точная настройка

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Чертеж можно взять уже готовый

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

  • болгарку;
  • сварочник;
  • молоток;
  • шуруповёрт;
  • рулетку;
  • дрель или перфоратор со сверлами различного диаметра;
  • гаечные ключи;
  • уровень;
  • карандаш.

Перечень используемого инструмента является ориентировочным

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

ИллюстрацияОписание действия
Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема.
Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь.
Собираем ролики, которые будут крепиться к дверному полотну.
Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации.
Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы.
Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи.
Соединяем вместе раму, противовес и остальные элементы конструкции.
Проверяем работоспособность системы. Рамы обшиваем выбранным материалом

Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:

Watch this video on YouTube

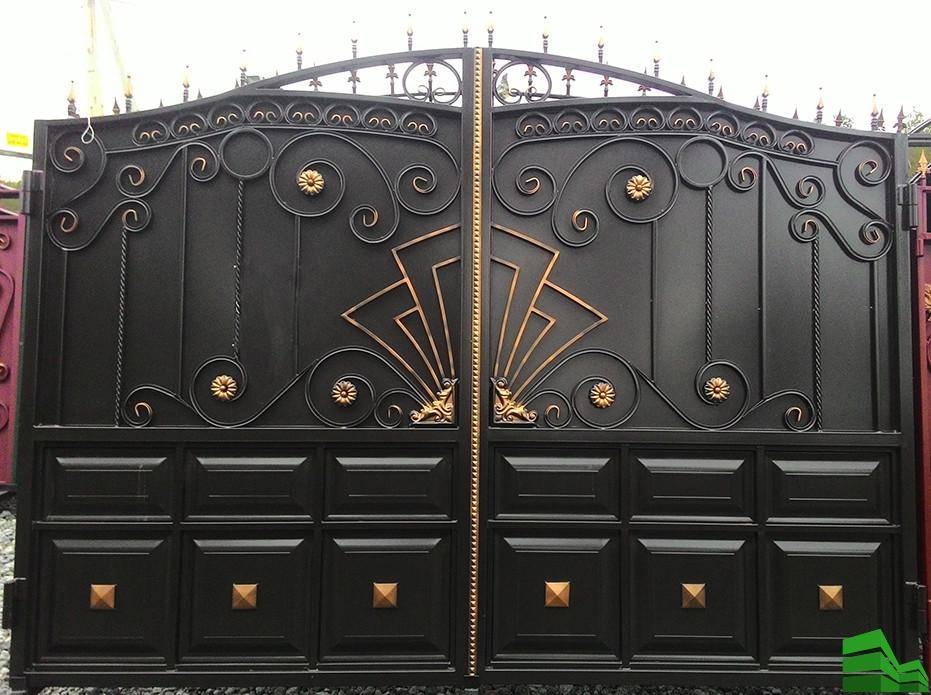

Кованые ворота своими руками

Изготовление кованых ворот – трудоемкий процесс, требующий обширного набора инструментов и определенного уровня мастерства. Наиболее сложный вариант – горячая ковка. В процессе металлические заготовки разогреваются до мягкости, а затем им придается нужная форма при помощи молотов разного размера либо гидромеханической штамповки.

Распашные ворота с калиткой внутри

Таким образом изготавливаются полноразмерные полотна или отдельные элементы ворот, которые затем соединяются в общую конструкцию.

Для самостоятельного изготовления ворот необходимо приобрести:

  • кузнечный горн и наковальню;
  • тиски и молотки;
  • клещи для крепления горячего металла;
  • станок для фигурных работ;
  • шлифовальную машину с диском для финишной отделки металла;
  • газовый сварочный аппарат.

Для изготовления декоративных элементов понадобятся металлические пруты с квадратным или круглым сечением. В качестве заготовок для каркаса подойдут профильные трубы. Если планируются глухие либо комбинированные ворота, потребуются стальные листы, деревянные щиты, доски, поликарбонат или профнастил.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Для изготовления пик и завитков нужна сталь толщиной около 5 мм. Слишком тонкая смотрится недостаточно декоративно, более толстый металл невозможно качественно обработать в домашних условиях.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Холодная ковка предполагает формирование деталей под высоким давлением. Этот метод не требует использование горна для разогрева металла и считается менее трудоемким, но для достижения идеального результата понадобится тренировка.

Новичку подойдет другой вариант изготовления ворот: соединение готовых металлических элементов при помощи сварочного аппарата. Таким образом можно собрать ажурные прозрачные ворота или прикрепить несколько элементов на готовые деревянные, пластиковые или металлические щиты.

Если использовать более тонкую сталь, она будет смотреться плохо и окажется ненадежной

Процесс сборки из готовых элементов начинают со сварки каркаса из стального листа. Его толщина зависит от количества кованых деталей: чем их больше, тем толще должна быть сталь. Затем следует сборка по схеме:

профильная труба разрезается с соблюдением геометрии углов;
отдельные элементы свариваются на плоской ровной поверхности;
каркас проверяется на отсутствие перекосов, сварочные швы контролируются инвертором;
к воротам привариваются ручки и замок;
вся конструкция обрабатывается шлифовальной машинкой;
случайные наплывы аккуратно срезаются болгаркой;
если предусмотрены вставки из металлических листов, их крепят к ажурной конструкции при помощи сварочного аппарата

Поверх приваривают отдельные декоративные элементы;
накладные детали шлифуются болгаркой с шлифовальным кругом;
мелкие фрагменты дополнительно обрабатываются крупнозернистой наждачной бумагой;
чтобы ворота выглядели идеально, в процессе сварки и сборки важно постоянно проверять прочность и качество конструкции. Мелкие дефекты исправляются без промедлений.

Особенности конструкции

При выборе материалов для создания конструкции, нельзя забывать про условия, где она будет эксплуатироваться. Рекомендуется продумать все до мелочей. Например, следует учесть наличие внешних факторов, которые могут негативно влиять на сооружение. Исходя из этого, нужно подбирать устойчивый материал.

Распространены дизайнерские ворота. При их создании используют художественную ковку или используют элементы из другого материала. Например, со сталью неплохо сочетается древесина. Такие конструкции всегда выглядят эффектно.

Стандартный список элементов, из которых состоит любая конструкция:

  • Каркас;
  • Стойки;
  • Петли;
  • Обшивочный материал;
  • Механизм для открытия или закрытия.

Если ворота будут установлены на частной территории, тогда рекомендуется брать конструкции с калиткой. Для ее монтажа используют тоже петли.

Один из популярных материалов для изготовления ворот принято считать алюминий. Он достаточно легкий, поэтому обшивочный материал можно подобрать соответствующий.

Грамотный подбор материалов не даст совершить ошибок при монтаже ворот.

Любой тип ворот требует тщательного продумывания массы конструкции. Необходимо также помнить про толщину и длину материала, из которого будет изготовлено сооружение. Сделав все правильно, вы сможете установить ворота буквально за 2-3 дня. А если не тратить время на подбор и подсчет материалов, тогда можно задержать установку на гораздо более длительный срок.

При монтаже распахивающихся изделий рекомендуется учитывать ширину столбов и створок. Чем створки больше, тем больше должны быть стойки. Соблюдая такие банальные рекомендации, можно получить красивые, прочные и надежные ворота.

Важно помнить следующее. Если габариты створок действительно внушительные, тогда лучше дополнительно создать стальную стяжку сверху

Это сделает конструкцию более устойчивой и крепкой.

Всегда помните о свободном пространстве вокруг ворот. Чем меньше места, тем больше нужно создать проходную часть.

Создавая крупногабаритные ворота, нельзя пренебрегать дополнительными крепежными деталями. Это придаст конструкции устойчивость. Слишком хрупкие и легкие крепежи не удержут тяжелые ворота.
