Как сделать перемычку над воротами гаража своими руками

Выполнение расчетов

Перед установкой перемычек обязательно составляется схема, и делаются все необходимые расчеты. При этом учитывают следующие факторы:

  • особенности стройматериала, из которого изготовлен ригель и гараж;
  • потенциальную нагрузку, которая будет оказываться на установленную в проеме перемычку;
  • размер ворот.

Чтобы правильно укрепить гаражный проем, проводят расчет таких параметров:

  • Прочность. Для определения значения прочности умножают значения сопротивления стройматериала, из которого построены стенки гаража и ригеля.
  • Нагрузка, исходящая от верхней части кладки. Чтобы рассчитать нагрузку, массу стройматериала умножают на высоту стены и ее толщину.
  • Сопротивление. Для расчета этого параметра перемножают сопротивление материала и нагрузку.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Уменьшение перемычки

Этот вариант подъема створок можно назвать одним из самых сложных и затратных по времени и силам. Но получаемый результат можно считать самым эффективным. Этот вариант еще называется подъемом рамы. Для его реализации потребуется полностью снять створки гаражных ворот. В некоторых случаях раму можно не демонтировать, но необходимо освободить ее от фиксаторов, которые удерживают ее в стене. Это могут быть металлические куски арматуры, которые загнаны в отверстия. Проще будет выполнить подъем, если в верхней части рамы в качестве перемычки применяется кирпичная кладка. В этом случае достаточно будет убрать один или несколько рядов. Все будет зависеть от требуемой высоты подъема рамы гаражных ворот.

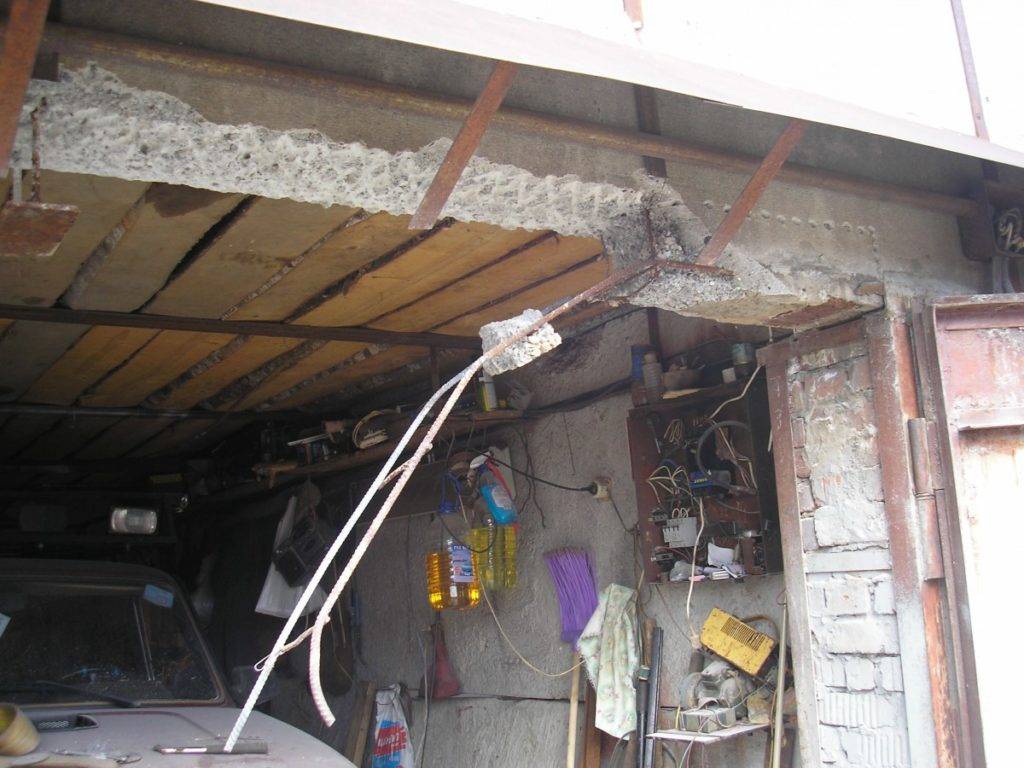

Если над перекладиной рамы находится бетонная перемычка, тогда придется приложить больше усилий. При использовании стандартного элемента будет возможность поднять ворота примерно на 10 см. Это связано с тем, что как раз на этом уровне находится бетон, а дальше идет армирование. Потребуется перфоратор с длинным буром. Диаметр бура подбирается в 10 или 12 мм. Болгаркой отмечается линия, по которой будет осуществляться сверление. Она должна быть горизонтальной и находится непосредственно под армированием. Подряд сверлятся отверстия без большого зазора. Следующим шагом устанавливается зубило и начинается отбивание верхней части перемычки. Как только задача завершена, необходимо убрать остатки бетона и выровнять поверхность перемычки.

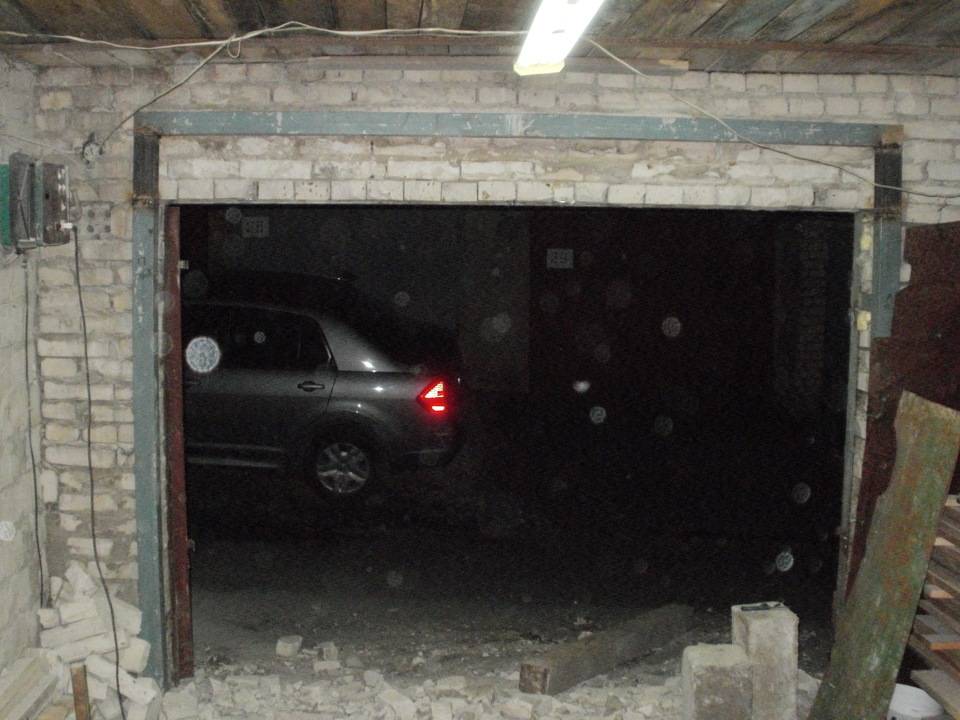

Следующим шагом будет подъем рамы на необходимую высоту. Если металлические фиксаторы уже срезаны, необходимо пройтись перфоратором с зубилом в тех местах, где рама забетонирована в стене. Она должна быть полностью освобождена и свободно перемещаться. Поднять раму можно двумя способами:

  • клиньями снизу;
  • домкратом сверху.

В первом случае действовать необходимо начиная от середины. В этом место подкладывается прочный лом и начинается медленный подъем. С краев начинать не стоит, т. к. раму ворот просто заклинит в проеме. После небольшого подъема, необходимо подставить деревянные распорки под раму. Далее можно переходить поочередно к левому и правому краю. Как только один из них будет поднят, то под него также подкладывается клин. Стоит понимать, что крайние точки, могут поддаваться сложнее, чем центральная. Когда удастся добиться большого зазора, в него устанавливается один или несколько подкатных домкратов.

Дальнейший подъем производится с использованием домкратов

При этом важно действовать синхронно с помощником или выполнять подъем на небольшой уровень на каждом домкрате поочередно. Не стоит пытаться сделать все быстро, т

к. раму может перекосить. Если это произошло, тогда необходимо опустить один из домкратов и постучать кувалдой по раме гаражных ворот. Операцию можно выполнить и другим образом. При невозможности поместить распорки и домкрат под порог рамы необходимо сделать это под ее верхнюю перекладину. Домкраты в этом варианте монтируются таким образом, как показано на схеме выше. Под них делаются высокие подставки из балок. Сверху на головку укладывается прокладка из доски, чтобы не было соскока. Подъем рамы ворот гаража также необходимо осуществлять равномерно.

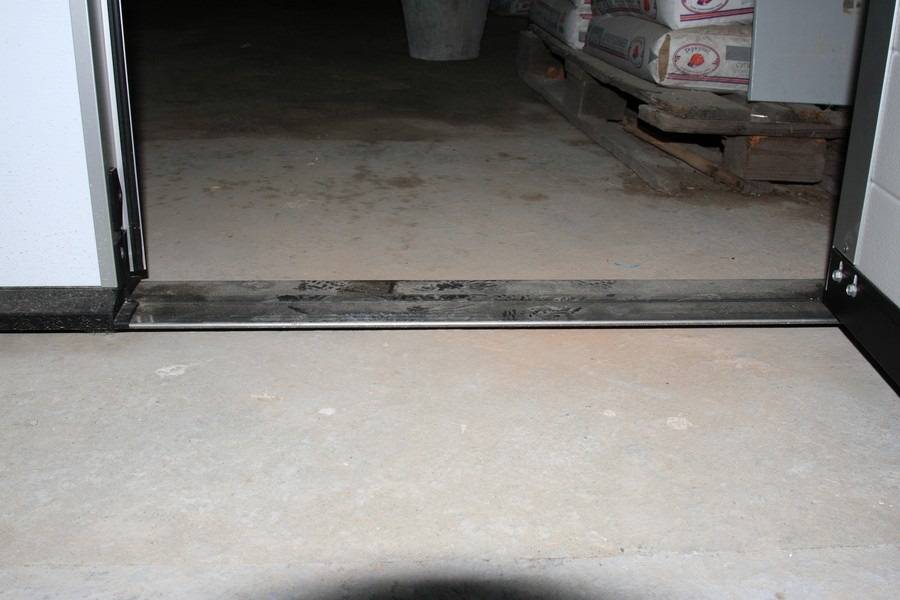

Обратите внимание! В некоторых случаях порог может быть соединен с фундаментом, поэтому поднять его не получиться. Тогда стойки рамы обрезаются, и верхняя часть поднимается отдельно

После этого небольшие отрезки рамы ворот потребуется доварить из уголка.

После такой операции петли ворот переваривать в большинстве случаев не требуется, т. к. они монтируются на свое обычное место. Вопрос возникает в отношении нижней части ворот, т. к. там образуется щель, равная высоте подъема рамы. Ее можно закрыть, наварив на ворота листовой металла. Она также подойдет для образования порога, который предотвратит попадание дождевой воды внутрь помещения. Последний вариант необходим, если ворота изначально находились слишком низко.

Выполнение расчетов

Перед установкой перемычек обязательно составляется схема, и делаются все необходимые расчеты. При этом учитывают следующие факторы:

  • особенности стройматериала, из которого изготовлен ригель и гараж;
  • потенциальную нагрузку, которая будет оказываться на установленную в проеме перемычку;
  • размер ворот.

Чтобы правильно укрепить гаражный проем, проводят расчет таких параметров:

  • Прочность. Для определения значения прочности умножают значения сопротивления стройматериала, из которого построены стенки гаража и ригеля.
  • Нагрузка, исходящая от верхней части кладки. Чтобы рассчитать нагрузку, массу стройматериала умножают на высоту стены и ее толщину.
  • Сопротивление. Для расчета этого параметра перемножают сопротивление материала и нагрузку.

Выполнение расчетов

Перед установкой перемычек обязательно составляется схема, и делаются все необходимые расчеты. При этом учитывают следующие факторы:

  • особенности стройматериала, из которого изготовлен ригель и гараж;
  • потенциальную нагрузку, которая будет оказываться на установленную в проеме перемычку;
  • размер ворот.

Чтобы правильно укрепить гаражный проем, проводят расчет таких параметров:

  • Прочность. Для определения значения прочности умножают значения сопротивления стройматериала, из которого построены стенки гаража и ригеля.
  • Нагрузка, исходящая от верхней части кладки. Чтобы рассчитать нагрузку, массу стройматериала умножают на высоту стены и ее толщину.
  • Сопротивление. Для расчета этого параметра перемножают сопротивление материала и нагрузку.

Строим гараж из пеноблоков своими руками: сооружение пояса

Армированный монолитный пояс необходим для придания стенам гаража большей прочности (пеноблоки — не самый прочный материал, который не выдерживает больших нагрузок) и для повышения жесткости всей конструкции.

Такой пояс так же важен, как и перемычки над дверью, окнами и воротами или как основа для крепления мауэрлата стропильной системы.

При толщине стен гаража из пеноблоков в 20 см можно добавить с внутренней и наружной стороны пенопласт толщиной 2 см, уложив его под отделочный материал. Это позволит немного укрепить стены. На блоки по краям необходимо установить доску опалубки высотой 15 см и толщиной 2 см и закрепить опалубку. Затем нужно установить в середину арматурный каркас, пропустить под ним и вывести в верхней части проволоку-катанку диаметром 6 мм, к которой будет крепиться мауэрлат, и залить бетоном. Таким способом получается армированный монолитный пояс.

После этого следует крепление мауэрлата с помощью проволоки-катанки, заложенной в монолитный пояс с выпуском наружу в верхней части

Очень важно заранее выбрать места крепления мауэрлата к монолитному поясу, чтобы в дальнейшем не попасть в места установки стропил, а также иметь возможность закрутить проволоку ломом

Чтобы построить гараж из пеноблоков своими руками, для крепления мауэрлата используются также закладываемые в стены и монолитный пояс шпильки с резьбой для затяжки через шайбу с гайкой. Однако это лишь дополнительная возможность предотвратить смещение монолитного пояса по горизонтали при боковой ветровой нагрузке, которая хотя и предусмотрена, но не обязательна. Кстати, практика показала, что без этого вполне можно обойтись.

Зачем нужны перемычки над воротами гаража

Прежде чем приступить к установке конструкций, надо ознакомиться с их особенностями и разобраться, для чего их устанавливают в гаражных сооружениях.

Перемычками называют прочные изделия, которые оснащаются мощным каркасом, способным выдержать серьезные нагрузки. Их считают незаменимым компонентом, без которого невозможно сделать оконный или дверной проем. Такие соединительные изделия состоят из следующих элементов:

  • Арматурная решетка. Это важная часть конструкции, которая предотвращает появление трещин над проемом и увеличивает его прочностные характеристики.
  • Бетон. Так же, как и арматурная решетка, в разы увеличивает прочность изделия.
  • Строповочные компоненты. Они устанавливаются для упрощения транспортирования и монтирования перемычек над гаражными воротами.

При создании перемычек используются специальные морозостойкие материалы, благодаря которым их можно использовать даже на улице при температуре ниже сорока градусов мороза. Их поверхность не будет растрескиваться под воздействием низких температур.

Соединительные ригели над гаражными воротами устанавливаются в сооружениях, которые построены из:

  • бетонных блоков;
  • кирпича;
  • газобетона;
  • монолитных бетонных плит.

Установленные перемычки длиной от 1 до 3 метров выполняют следующие задачи:

  • создают опорную поверхность, поверх которой устанавливают кровлю для гаража;
  • увеличивают прочность гаражных проемов;
  • создают специальный силовой контур над проемом для установки ворот.

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

Распашные

Распашная конструкция хороша следующим:

  1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
  2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
  3. Такие ворота несложно сделать самому.
  4. Для установки не требуется много пространства.
  5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

  • надежные;
  • не занимают свободного пространства;
  • поддаются теплоизоляции;
  • автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

  • Не подходят для частой эксплуатации.
  • Уменьшают высоту проема в среднем от 20 до 30 см.
  • Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

  • Откатные ворота обладают повышенной взломостойкостью.
  • Во время работы не занимают свободного места.
  • Могут быть автоматизированы.
  • Открытие не зависит от наличия снега на участке.

Минусы:

  • Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
  • При интенсивном использовании отмечается быстрый износ набора роликов.

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

  • автоматизированная система управления;
  • аккуратный внешний вид;
  • шумоизоляция;
  • теплоизоляция;
  • экономия свободного пространства;
  • длительный срок службы;
  • стандартные размеры проема.

Из минусов:

  • высокая цена материалов, установки;
  • плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

  • Производятся из легких материалов.
  • Компактны в сложенном виде.
  • При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

  • дерево;
  • легкий металл (алюминий);
  • сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

  • Ее удобно открывать, закрывать.
  • Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
  • Обойдутся недорого.

Недостатки:

  • Быстрый износ комплектующих.
  • Низкая устойчивость к взлому.

Технология сбора и сварки конструкции

Для правильной сборки и сварки всех элементов своими собственными руками нужна проектировка. Нужно заранее замерять все проемы и стены и составить чертежи ворот. На этом этапе также подбирается материал. Можно начинать собирать каркас.

Собираем и устанавливаем внутреннюю раму

Создание рамы начинается с порога. Порядок создания следующий:

  1. Для начала отрезаются два уголка, размер которых зависит от ширины и высоты проема. Необходимо уложить их вдоль порога с правой и левой сторон. Теперь свариваем их со связями.
  2. Отрезаем еще 4 уголка. Их длина такая же, как и у высоты проема, с добавлением двойной ширины их полок. Отрезаем стойки. В конечном итоге они должны состыковываться с углами порога.
  3. Прикладываем стойки к торцам стен. Соединяем их, используя стальные полосы (они будут связями). Связи устанавливаем напротив тех мест, где будут приварены шарниры.
  4. Теперь нам нужно сварить все части рамы стен и порога между собой.
  5. Сделать то же, что и в первом шаге, но теперь уголки будут установлены на верхние торцы. Привариваем их к стойкам каркаса.

Изготавливаем створки

Створки являются самой простой конструкцией. Нам нужно:

  1. Разложить трубы по ровной поверхности так, чтобы они были лицом вверх.
  2. Расставляем направляющие в прямоугольнике. Проверяем правильность при помощи уровня.
  3. В процессе создания створок нужно учитывать необходимость наличия зазора между рамой и основой (около пары сантиметров). Это необходимо для открывания створок. Используем вкладыш-прокладку для определения размера.
  4. Используя уровень и угольник, устанавливаем углы. Привариваем их.
  5. Как только две створки будут готовы, необходимо замерить две половинки ворот. Теперь можно продолжить сварочные работы.
  6. При установке стандартных створок нам необходимо монтировать по несколько ребер жесткости. Их количество будет зависеть от веса, размера и толщины ворот.

Обшиваем ворота

Один из самых важных и трудных этапов. Малейшая ошибка при варке может привести к тому, что конструкция будет кривой. Необходимо:

Вырезать оцинкованный лист, согласно размерам. Левая часть должна быть внахлест правой (пару сантиметров).
Привариваем его к каркасу.
Если на правой створке образовались лишние сантиметры, их нужно обрезать.
Далее нам нужно осуществить сварку створок.
Приварить лист металла к каркасу сплошным швом

Обратите внимание: при полной приварке каркас может искривиться. Пригодится струбцина, которая поможет хорошо зафиксировать основу

Тогда можно приваривать полностью, но необходимо делать это этапами (по 10 сантиметров с каждой стороны). Это позволит не перегревать материал.

Привариваем петли

Верхняя половина петель приваривается к створкам, а нижняя – к раме

Но есть пара моментов, на которые нужно обратить внимание:

  1. Полоса из металла усиливает соединение каркаса и петель. Ее нужно согнуть и приложить к створкам и петлям.
  2. Монтирование внутренних складок из арматуры сделает петли более прочными.

Теперь, используя болгарку, зачищаем швы. Можно приступать к созданию замков.

Замки, запоры и задвижки

Навесные замки – самый простой вариант. Но, в то же время, они неудобные, поскольку сильно замерзают зимой, и их становится трудно открывать. Для создания такого замка нужно приварить два ушка согнутого прута из железа к каркасу и зачистить их при помощи болгарки.

Есть также цилиндрические замки. Они очень прочные и качественные, но, из-за повышенной прочности, они замерзают еще сильнее, чем навесные. Потому этот вариант – не самый удачный, если гараж используется зимой.

Самый лучший вариант – врезной замок, но только если у ключа форма трубки.

В конце работы нужно также уделить внимание покраске и утеплению. Для покраски можно использовать стандартную эмаль любого цвета

Также нужно покрыть ворота грунтовкой (это защитит их от воды). Поскольку ворота сделаны из металла, вода, попавшая на их, может стать причиной коррозии. Грунтовка же защищает ворота.

Еще следует обратить внимание на утепление. Ворота, сделанные из железа, – хороший проводник холода, поэтому зимой в подобных гаражах будет зябко

В качестве утеплителя подойдет пенопласт, вата или пенополистирол. Утепление в нижней половине ворот должно быть больше, ведь холод накапливается снизу. Также необходимо заделать все щели.

Зачем нужны перемычки над воротами гаража

Прежде чем приступить к установке конструкций, надо ознакомиться с их особенностями и разобраться, для чего их устанавливают в гаражных сооружениях.

Перемычками называют прочные изделия, которые оснащаются мощным каркасом, способным выдержать серьезные нагрузки. Их считают незаменимым компонентом, без которого невозможно сделать оконный или дверной проем. Такие соединительные изделия состоят из следующих элементов:

  • Арматурная решетка. Это важная часть конструкции, которая предотвращает появление трещин над проемом и увеличивает его прочностные характеристики.
  • Бетон. Так же, как и арматурная решетка, в разы увеличивает прочность изделия.
  • Строповочные компоненты. Они устанавливаются для упрощения транспортирования и монтирования перемычек над гаражными воротами.

При создании перемычек используются специальные морозостойкие материалы, благодаря которым их можно использовать даже на улице при температуре ниже сорока градусов мороза. Их поверхность не будет растрескиваться под воздействием низких температур.

Соединительные ригели над гаражными воротами устанавливаются в сооружениях, которые построены из:

  • бетонных блоков;
  • кирпича;
  • газобетона;
  • монолитных бетонных плит.

Установленные перемычки длиной от 1 до 3 метров выполняют следующие задачи:

  • создают опорную поверхность, поверх которой устанавливают кровлю для гаража;
  • увеличивают прочность гаражных проемов;
  • создают специальный силовой контур над проемом для установки ворот.

Как установить перемычку над проемом гаража

Рекомендуется заранее ознакомиться с особенностями установки ригелей в гараже, чтобы выполнить эту работу правильно.

Строители часто устанавливают в автогаражах железобетонные перемычки

Для этого достаточно при помощи подъемного устройства поднять бетонную балку и осторожно разместить ее над проемом. Намного сложнее самостоятельно сделать такую конструкцию и поставить ее

Такая работа выполняется в несколько этапов:

  • Установка опалубки. Сначала над проемом делается опалубка, в которую будет заливаться бетонный раствор. Для ее изготовления устанавливаются вертикальные опоры, на которых размещают деревянную опалубку.
  • Изготовление раствора. Чтобы создать качественную бетонную смесь, пользуются бетоном марки 200. Он перемешивается с щебнем и песком в соотношении 1:5:2.
  • Заливка. Приготовленную смесь заливают в опалубку и оставляют на 2-3 дня, чтобы она застыла.

Как установить рольставни

Рольставни (см. Рольставни на гаражные ворота: как правильно установить) — это ворота жалюзи для гаража в виде рулона, с двумя направляющими пластинами между ними.

Рольставни для гаража

Они состоят из:

Роллетового полотна. Это поверхность, которая закрывает проем. Для его изготовления используются:

  1. сталь, но она поддается действию коррозии;
  2. алюминий, обладает стойкостью к коррозии.

Детали, служащие для поддержания полотна и управления. К ним относятся:

  1. защитный короб, он не позволяет злоумышленникам повредить ворота;
  2. вал, вокруг него оборачиваются жалюзи;
  3. крышки, установленные по бокам от полотна;
  4. направляющие.

Профиль. Их всего два:

  1. из полосы алюминиевой или стальной. В этом случае металлы для прокатки проходят через валки и приобретают нужную форму перед сборкой рольставней. Это легкие, но надежные конструкции, а при заполнении их пеной они будут изолированы от неблагоприятных условий погоды и шума;
  2. экструдированный алюминиевый. Для создания профиля алюминий продавливается сквозь экструзионную головку. Конструкции имеют большую толщину стенок, что повышает уровень их прочности и защиты.

Принцип работы такого устройства заключается в следующем:

  • Полотнище наматывается на специальный вал, размещенный над проемом ворот в цельном защитном коробе.
  • Полотно опускается и поднимается по направляющим, которые надежно зафиксированы по краям проема.
  • Профили держатся на восьмигранном стальном валу.

Рольставни бывают:

  • Автоматические.
  • Ручные.

Какие еще используются детали от ворот гаража, как они устанавливаются, для чего применяются гаражные крюки на ворота – это и много другое по использованию фурнитуры для ворот гаража, можно увидеть на видео.

Как установить перемычку над проемом гаража

Рекомендуется заранее ознакомиться с особенностями установки ригелей в гараже, чтобы выполнить эту работу правильно.

Строители часто устанавливают в автогаражах железобетонные перемычки

Для этого достаточно при помощи подъемного устройства поднять бетонную балку и осторожно разместить ее над проемом. Намного сложнее самостоятельно сделать такую конструкцию и поставить ее

Такая работа выполняется в несколько этапов:

  • Установка опалубки. Сначала над проемом делается опалубка, в которую будет заливаться бетонный раствор. Для ее изготовления устанавливаются вертикальные опоры, на которых размещают деревянную опалубку.
  • Изготовление раствора. Чтобы создать качественную бетонную смесь, пользуются бетоном марки 200. Он перемешивается с щебнем и песком в соотношении 1:5:2.
  • Заливка. Приготовленную смесь заливают в опалубку и оставляют на 2-3 дня, чтобы она застыла.

Уровень порога

Этот вариант увеличения высоты ворот своими руками не подразумевает демонтаж ворот и является одним из простых вариантов. Стоит заметить, что реализовать его можно только в том случае, если высота порога будет достаточной и есть небольшой запас. Не стоит прибегать к этому методу в том случае, когда нижняя часть рамы находится практически на уровне дороги. Для реализации задуманного потребуется установить горизонтальные распорки, которые временно зафиксируют раму. Створки ворот открываются и выполняется демонтаж нижней части рамы.

Выбрасывать его не стоит, т. к. этот элемент будет задействован на своем месте. Для следующего шага необходим отбойный молоток или мощный перфоратор. Потребуется сбить часть бетонного порога. После достижения требуемого уровня нижняя часть рамы ворот приваривается на свое место и горизонтальные распорки убираются. Можно приступить к заливке порога цементным раствором.

Гараж из пеноблоков своими руками: монтаж крыши (с фото)

Строя гараж из пеноблоков, перед монтажом крыши необходимо определить количество материала для кровли. Для этого рекомендуется нарисовать план крыши с указанием ее площади.

Составленная схема поможет наглядно представить себе и рассчитать количество листов металлочерепицы. Известно, что полезная ширина листа металлочерепицы составляет 1,1 м, а длина крыши — 7,3 м.

Если угол наклона крыши равен 30°, длина листа металлочерепицы должна быть примерно 2,55 м, но лучше сделать припуск и заказать листы длиной 2,6 м, ведь при необходимости их всегда можно подрезать под коньковой планкой. Чтобы рассчитать стоимость металлочерепицы в квадратных метрах, также можно воспользоваться схемой, из которой ясно, что площадь крыши рассматриваемого в данном случае гаража (с учетом угла наклона) составляет 38 м2. Таким же будет и количество закупаемого материала для кровли. Зная стоимость 1 м2 металлочерепицы, несложно рассчитать общую сумму.

Посмотрите фото монтажа крыши при строительстве гаража из пеноблоков своими руками:

Как выполнить перемычку над проемом гаража

Перемычка над воротами гаража представляет собой элемент конструкции, выполненный как балка, которая перекрывает проем в гараже и воспринимает нагрузки от всех элементов, расположенных выше, а также от дождя и снега. Чаще всего над воротами любого типа монтируются стальные перемычки.

Порядок их установки заключается в следующем:

Опорная часть элементов покрывается сеткой.
Из-за достаточно сильных напряжений, которые возникают под стальными перемычками, в местах, которыми они будут опираться на стену, предусматривается сооружение распределительной специальной подушки выполненной из цельных плотных кирпичей или бетона.
Глубина опирания балки на опору должна равняться половине ее высоты, с прибавлением 15 сантиметров

Особенно это важно для стен, которые возводятся из материалов с низкой прочностью. Это могут быть:

  1. ячеистый бетон;
  2. керамические пустотелые блоки, изготовленные из поризованной керамики.

Пространство между балками позже заполняется блоками или обычным кирпичом, а двутавровые балки облицовываются этими же материалами сбоку.

Совет: Укладка стальной перемычки не требует возведения опалубки, прокатные профили кладутся с промежутками, которые позволяют опереть кирпичи непосредственно на нижние полки балок, а смонтированная стальная перемычка имеет большую несущую способность и выдерживает высокие нагрузки.

Как выполнить перемычку над проемом гаража

Перемычка над воротами гаража представляет собой элемент конструкции, выполненный как балка, которая перекрывает проем в гараже и воспринимает нагрузки от всех элементов, расположенных выше, а также от дождя и снега. Чаще всего над воротами любого типа монтируются стальные перемычки.

Схема установки металлической перемычки над воротами гаража

Порядок их установки заключается в следующем:

Опорная часть элементов покрывается сеткой.
Из-за достаточно сильных напряжений, которые возникают под стальными перемычками, в местах, которыми они будут опираться на стену, предусматривается сооружение распределительной специальной подушки выполненной из цельных плотных кирпичей или бетона.
Глубина опирания балки на опору должна равняться половине ее высоты, с прибавлением 15 сантиметров

Особенно это важно для стен, которые возводятся из материалов с низкой прочностью. Это могут быть:

  1. ячеистый бетон;
  2. керамические пустотелые блоки, изготовленные из поризованной керамики.

Пространство между балками позже заполняется блоками или обычным кирпичом, а двутавровые балки облицовываются этими же материалами сбоку.

Как увеличить размер ворот без разборки крыши

Сложность выполнения процедуры увеличения проема напрямую зависит от устройства крыши и потолочного перекрытия гаража. Прежде чем пытаться увеличить гаражный проем, следует разобраться с конструкцией крыши и выяснить, сколько должна быть ширина гаражных ворот. Чаще всего применяют три основные схемы обустройства несущего каркаса крыши:

  • На кирпичных или шлакоблочных стенах уложены поперечные балки перекрытия, стальные или деревянные. По балкам настилается обрешетка, утепление и гидроизоляция. В этом случае увеличивать дверной проем можно без капитальных переделок передней стены гаража;
  • Случай, когда вместо балок в поперечном направлении на боковые стены укладывают пустотные облегченные железобетонные плиты перекрытия. В этом случае нагрузка от веса несущей конструкции крыши вынесена на боковые стены, поэтому на кирпичную кладку приходится относительно небольшая часть нагрузки;
  • Самый сложный вариант – случай, когда бетонные плиты располагаются в продольном направлении. В этом случае плиты перекрытия в значительной мере опираются на переднюю стенку гаража, что не позволяет одномоментно убрать или разрушить несколько рядов кирпича между рамой ворот и плитой перекрытия.

Если серьезной нагрузки на переднюю стенку и гаражные створки нет, расширить размер под замену рамы можно очень простой операцией. Для этого отрезным кругом по камню необходимо выполнить надрез по отмеренной вертикальной границе нового проема и сколоть часть кирпичной стенки перфораторами. Сегодня вместо старых гаражных ворот в 250 см все чаще используют входную конструкцию шириной в 270 см.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
