Проводка в гараже: монтаж электропроводки своими руками, схема

Возможные варианты освещения гаража

Электрификация гаража, который относится к классу подсобных помещений, представляет собой целый комплекс мероприятий. Для того чтобы лучше представлять себе выполнение каждого этапа этой работы, необходимо ознакомиться с видами ламп, которые можно использовать для освещения. У каждого из них есть свои достоинства и недостатки.

Виды осветительных приборов для гаража

Лампы накаливания — традиционный и весьма доступный вид освещения. Имеют низкую цену, но срок службы невелик. Жёлтый спектр излучаемого света и большое количество выделяемого тепла. КПД — не более 45%, потребляет много электроэнергии.
Лампы накаливания являются устаревшим видом осветительной техники и в настоящее время используются редко
Галогенные лампы — хорошо зарекомендовавшие себя светильники, излучающие ровный и яркий свет. Принцип работы такой же, как у «лампочки Ильича» — вольфрамовая нить накаливания разогревается в колбе, наполненной бромными парами. Галогенные светильники имеют длительный эксплуатационный срок — до 5 000 часов. Недостаток — чувствительность к перепадам напряжения в сети и большое количество потребляемой энергии. Эксплуатация без защитного плафона и появление жирных пятен на поверхности стеклянной колбы значительно сокращают срок службы.
Галогенные лампы нельзя трогать руками, иначе они быстро перегорят
Люминесцентные лампы. Довольно распространённый вид освещения для гаражей. Удобен тем, что даёт ровный, «холодный» свет. Расход электроэнергии значительно ниже, чем у ламп накаливания. Длительный срок службы. Принцип работы заключается в том, что люминофор, покрывающий внутреннюю поверхность колбы, светится под воздействием ультрафиолетовых лучей. К недостаткам относится повышенное содержание ртутных паров, которые могут причинить ущерб здоровью. Кроме того, при перепадах напряжения такая лампа может работать неравномерно, возникает эффект мерцания.
Люминисцентные светильники отличаются длительным сроком службы и потребляют меньше электроэнергии, чем лампы накаливания
Энергосберегающие лампы. Один из самых выгодных вариантов освещения. Отличается низким уровнем потребления электроэнергии, хорошей светоотдачей и длительным сроком службы. В продаже имеется большой выбор форм и цвета свечения (матовый, жёлтый, белый и т. д.). Недостатки — цена выше среднего уровня и ртутные пары, заполняющие внутренности лампы.
Энергосберегающие лампы (ККЛ) потребляют минимум электроэнергии, но дорого стоят и содержат пары ртути
Светодиодные светильники. Высокие эксплуатационные характеристики — низкое потребление энергии, долгий срок службы (до 100 тыс. часов), ровный, яркий свет. Огромным плюсом является безопасность таких ламп. Минус — высокая цена.

Материалы и оборудование

Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.

Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.

Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.

Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.

Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.

Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.

При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.

Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты. Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным. Для самой проводки специалисты рекомендуют выбирать трехжильный провод с фазой, нулем и заземлением.

Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.

При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.

Электропроводка в гараже. Какой кабель, провод использовать

Электроповодка в гараже не сильно отличается от квартирной или домовой, если рассматриваемый гараж является помещением внутри частного домовладения или отдельным капитальным строением. Однако менее бюджетнозатратные гаражи, образующие соответствующие кооперативы или же гаражи, находящиеся внутри дворов спальных районов, могут иметь как скрытую проводку квартирного образца, так и открытый вариант. Проводка в гараже своими руками – довольно распространённое явление, так как требуются лишь базовые навыки электромонтажа.

Схема проводки в гараже подразумевает наличие следующих элементов:

Вводной автоматический выключатель: защищает от короткого замыкания (КЗ) и перегрузки всю сеть гаража. При отсутствии счётчика это однополюсный или трёхполюсный автомат (в зависимости от фазности сети) либо двуполюсный или четырёхполюсный при наличии учёта. Времятоковая характеристика (ВТХ) – «B» или «C»
Прибор учёта: электросчётчик прямого включения. Не все гаражи имеют отдельный учёт
Автоматические выключатели дифференциального тока или комбинация УЗО+автомат: применяются для защиты розеточных групп от перегрузки, КЗ и утечки тока. Ток утечки 10-30 мА, тип срабатывания по дифференциальному току – АС или А, ВТХ — «B» или «C»
Автоматические выключатели: применяются для защиты освещения, сигнализации, понижающего трансформатора (при наличии). ВТХ – «B» или «C», для высокой стороны трансформатора – «D»
Выключатели: ставятся в цепь освещения
Розетки. При наличии сверхнизкого напряжения (СНН, напряжение не превышающее ~50В и ⎓120В) розетки для него должны отличаться конструкционно в целях недопущения подключения вилки прибора другого напряжения , а также не должны иметь защитного контакта – ПУЭ 7, п. 1.7.73.
Световое оборудование. Предпочтительнее применять светодиодные светильники и лампы. Нормативно такие требования закреплены в 261-ФЗ гл. 3, ст. 10, п. 8; ПП РФ №1356 от 10.11.17; СП 52.13330.2016 7.1, 7.3, однако для частного лица носят лишь рекомендательный характер
Кабель: как правило, это ВВГ или АВВГ. При наличии цепей СНН и их совместной прокладке с линиями НН предпочтителен экранированный кабель, например ВВГЭ или ВБШв, а сам экран следует заземлить. Допускается ограничиться дополнительной неметаллической оболочкой – ПУЭ 7, п. 1.7.73.
Понижающий разделительный трансформатор. В помещениях с высокой влажностью и при наличии в гараже ямы рекомендуется организовать СНН посредством трансформатора, соответствующего ГОСТ 30030-93

Основными потребителями в гараже являются:

Освещение
Воздушный компрессор
Мойка высокого давления
Автоматические ворота
Сигнализация
Сварочный аппарат (реже)
Точильный станок (реже)
Сверлильный станок (реже)

При монтаже электропроводки в гараже в случае скрытой проводки рекомендуется кабель прокладывать в гофре. При этом нормативно допускается прокладка и без неё – СП 256.1325800.2016 п. 15.5. В случае открытой проводки кабель, идущий ниже 2 м от пола, необходимо защитить механически – ПУЭ 7 п. 2.3.15. Причём гофрорукав для такой цели не подойдёт. Кабель предпочтительнее выбирать с индексом «нг» – ГОСТ 31565-2012 п.6 табл. 2. Если в гараже повышенная влажность, оборудование рекомендуется выбирать в исполнении не ниже IPX4, а розетки защищать аппаратами, реагирующими на ток утечки не более 30 мА – ПУЭ 7 п. 1.7.151. При групповой прокладке кабелей в кабель-каналах, коробах, лотках заполняемость последних не должна превышать 40% для изделий с открывающейся крышкой и 35% для глухих – ПУЭ 7 п. 2.1.61. Кроме того при расчётах сечения проводника следует вводить поправочный коэффициент на групповую прокладку.

На изображении ниже представлена однолинейная схема электропроводки в гараже с резервным источником питания:

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

Плоскогубцы.
Кусачки.
Рулетка.
Хозяйственный нож.
Отвертка (со сменными насадками или с прямым и крестовым шлицем).
Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Пошаговый план построения электросети

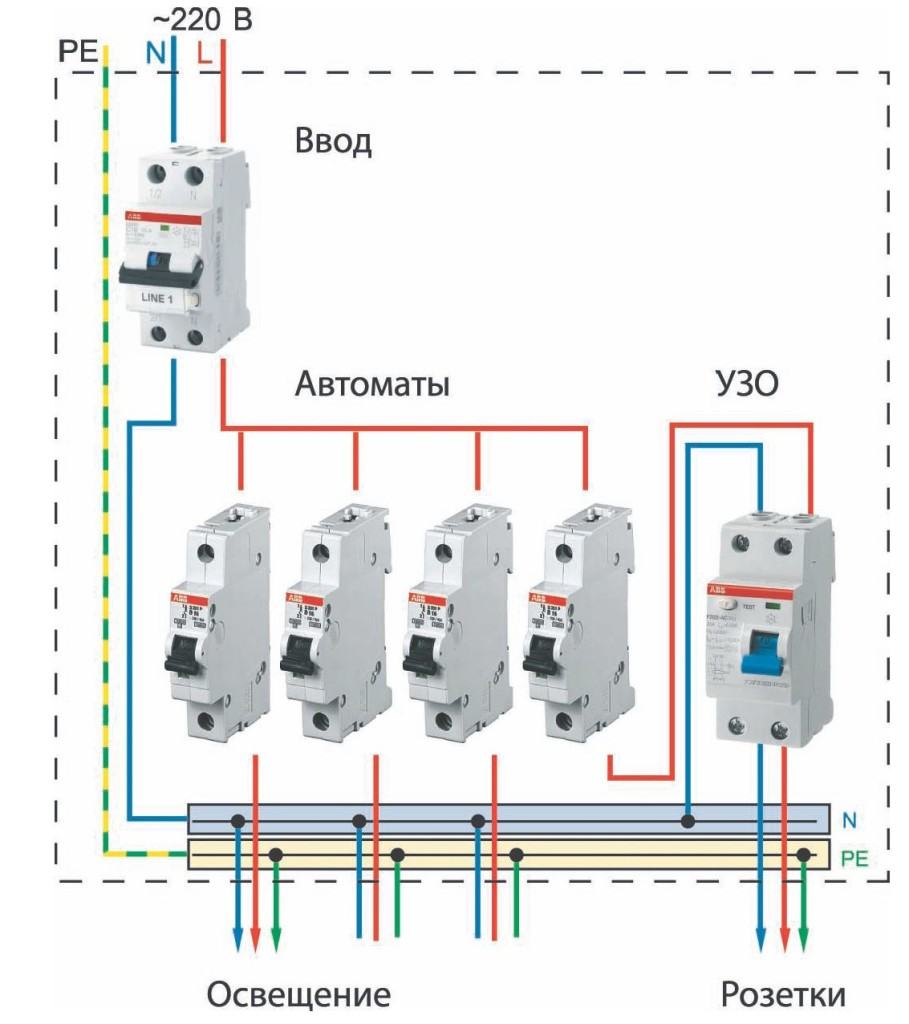

Схема устройства распределительного щитка

Порядок составления электрической схемы для гаража выглядит следующим образом:

Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

Виды часто используемых кабелей в проводке для гаража

Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Схема подключения розеток в гараже

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

https://youtube.com/watch?v=0J4NsDyicWw

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.
Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.

Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

Схема электроснабжения

Перед тем, как провести проводку в гараже, особое внимание уделите схеме электроснабжения. Какое бы ни было строение – огромный дом или небольшой гараж – начинать всегда надо именно с неё

Прежде всего, нарисуйте схематический чертёж вашего помещения. Что должно быть на нём отражено?

Вводная линия, которая подходит к зданию гаража.
Места, где будут установлены светильники – само гаражное помещение, яма для осмотра машины, погреб. Возможно, над каким-то станком (токарным, сверлильным) понадобится дополнительное освещение.
Положение распределительного щитка, правильнее всего устанавливать его у входа. Когда будете покидать помещение, вы сможете спокойно его обесточить и сразу выйти на улицу, а не пробираться впотёмках через весь гараж.

Запланированные места для розеток (около верстака, рабочего стола или станка, в другом месте, где возможно понадобится подключать электроинструмент).
Приблизительный маршрут электропроводки гаража (то есть, по какому пути вы планируете подводить провода от распределительного щитка к светильникам и розеткам).
Если у вас в гараже будут находиться механические станки, компрессор для накачки шин, то отобразите на схеме их место расположения, потому что к этим токоприёмникам потребуется подвести отдельные линии от индивидуальных автоматов.

Вы составите список, пройдёте по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберёте качественные, доступные для вас коммутационные аппараты и провода.

Также схема электропроводки в гараже поможет вам определиться с максимальной нагрузкой. Вы посчитаете суммарную мощность всех потребителей электроэнергии и правильно подберёте по сечению и номинальному току вводные и отходящие кабели и автоматы.
