Установка электросчётчика в гараже: как правильно выбрать прибор?

Пошаговый план построения электросети

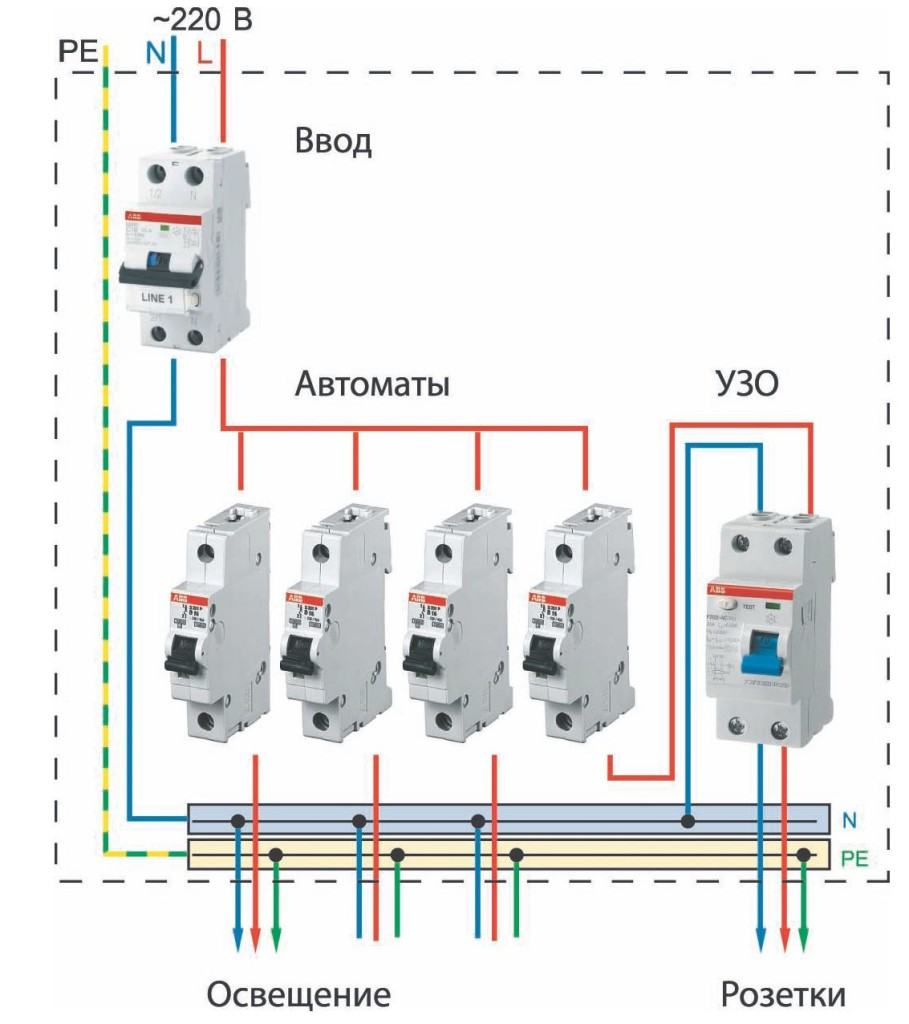

Схема устройства распределительного щитка

Порядок составления электрической схемы для гаража выглядит следующим образом:

  • Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
  • Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
  • Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

  • Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
  • Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

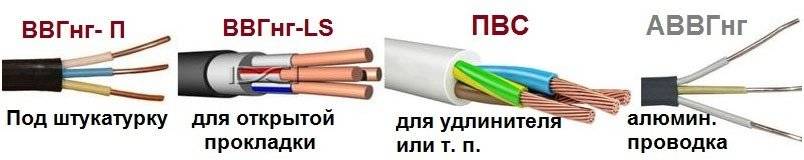

Виды часто используемых кабелей в проводке для гаража

  • Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
  • Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Схема подключения розеток в гараже

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей

Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Учимся выбирать счетчик электричества: полезные советы

Запомните несколько важных моментов. Чтобы выбрать правильно прибор учета электроэнергии, необходимо разбираться в некоторых параметрах.

В жилые индивидуальные дома обычно подают ток в 60А. Иногда потребляется большая мощность, тогда стоит рассчитывать на нагрузку тока в 100А. Желательно уточнить параметры непосредственно в службе энергоснабжения.
Если вы хотите использовать трехфазный счетчик, надо обязательно удостовериться, что он будет соответствовать вашей электросети.
Следует заранее определиться с оплатой по тарифам. Если компания предоставляет выгодные тарифные планы, которые вам подходят, имеет смысл приобрести соответствующий электросчетчик.
Подумайте, нужен ли вам прибор с наличием богатого функционала
Обратите внимание: уровень качества, долговечность и надежность от этого не зависят. Просто более дорогие модели имеют определенный набор дополнительных опций.
Учитывайте, какие крепления есть в вашем щитке
Монтаж на рейки дин предусмотрен не везде

Важно приобрести прибор, который вы сумеете прикрепить без проблем.
Принимайте во внимание и класс точности. Для частного дома он должен составлять максимум 2%, иначе счетчик не пройдет проверку в контролирующих органах

Если вы хотите добиться лучшего результата, можно приобрести электронный счетчик: у него класс точности стремится к 0,5.

Непременно проследите за соответствием современным стандартам. Прибор должен иметь печать в паспорте, пломбы. На пломбу выставляется год тестирования, квартал. Печать изготовителя, дата проверки есть в паспорте. Затем энергоснабжающая компания поставит на счетчик еще одну пломбу.

Правила установки и подключения электросчетчика в частном доме

Важные технические аспекты

По функциональному принципу разделяют электронные и индукционные счетчики. Сегодня, большая часть счетчиков заменяется на электронные, так как индукционные являются менее точными и их применение сугубо ограничено.

Также счетчики могут быть разного класса точности и номинального тока. Соответственно, чем меньше погрешность тем точнее измерение. Для частных домов без мощного оборудования в виде дробилок, столярок и т.д. рациональней всего использовать счетчики с учетом номинального напряжения 0,4 киловольта.

Если расчетный ток будет превышать 100 ампер, то в этом случае электрический счетчик придется устанавливать непосредственно через трансформаторную схему.

Перед покупкой прибора необходимо уточнить срок установки пломбы государственным доверителем и ее целостность. Если сеть трехфазная, то знак проверки не должен быть старше 1 года, а для однофазной – 2 года.

Как установить электрический счетчик и важные организационные аспекты

Установить электросчетчик сможет электромонтажник средней квалификации. Однако перед этим необходимо затребовать у провайдера сетевого типовой договор, задание на выполнение работ с актом разделений балансовой принадлежности.

В этих документах содержится комплекс требований, выполнение которых обязательно потребителями для подключения к электрической сети частных домов. Здесь также описаны границы ответственности между поставщиком электроэнергии и домовладельцем. Именно по этой причине лучше всего устанавливать электросчетчик на территории дома в распределительном отапливаемом щитке внутри здания.

Процесс установки счетчика

  1. Устройство лучше всего смонтировать в предбаннике или прихожей, что облегчит доступ к нему в случае проверки или технического обслуживания.
  2. Предварительно необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
  3. Высота для навесного монтажа варьируется от 0,8 до 1,7 метра горизонтально поверхности.
  4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
  5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
  6. К выходу счетчика подключается общая разводка на дом. Как правило, это щиток с автоматами.
  7. В случае нарушения целостности пломбы необходимо незамедлительно вызвать представителя из сетевого провайдера, который опломбирует счетчик.
  8. В процессе монтажа следует соблюдать все требования ПУЭ.
  9. Выполняем пробное включение.

Выбираем электросчетчик для гаража

Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.

Типы счетчиков

У электросчетчиков есть два основных вида.

Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру. Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.

Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.

Конструкция счетчика

Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.

Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N

В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Mitsubishi Galant ✴ Galatea › Бортжурнал › Друг в беде не бросит, или электросчетчик в гараже

Ладно, считаем. 1345 рублей. Ок, все верно, и тут… Да, все правильно — СНОВА ЛИШНИЕ КИЛОВАТТЫ, но уже там чуть ли не на 500 рублей. Тут мое терпение лопнуло. Я реально начал орать. Мужик присел, начал выступать. Я еще громче — мол, задрала ваша хрень, я с вами нормально, навстречу всегда иду, уже пару раз докидывал чтоб вам полегче было считать и раскидываться — что это за фигня? Все больше и больше?

Рекомендуем ознакомиться: Улучшение жилищных условий чернобыльцам 2020 как

Чтоб больше не оставаться в дураках, решил не откладывать покупку счетчика. И тут приехал друг-сокурсник. Я ему обрисовал тему, поплакался, как говорится — он и говорит- поставлю я тебе счетчик, ты только купи все что нужно! А я в этом ни уха, ни рыла… В общем, сегодня скатались и купили и счетчик, и короб, и автоматы… Прочее уже было.

Пример системы заземления ТN-C-S для щита учета

Электрическая схема щита учета, как я уже писал ранее, зависит от технических условий, которые Вам выдала сетевая организация. По ПУЭ должна по умолчанию реализовываться система заземления ТН-Ц-С, но не всегда ее можно сделать.

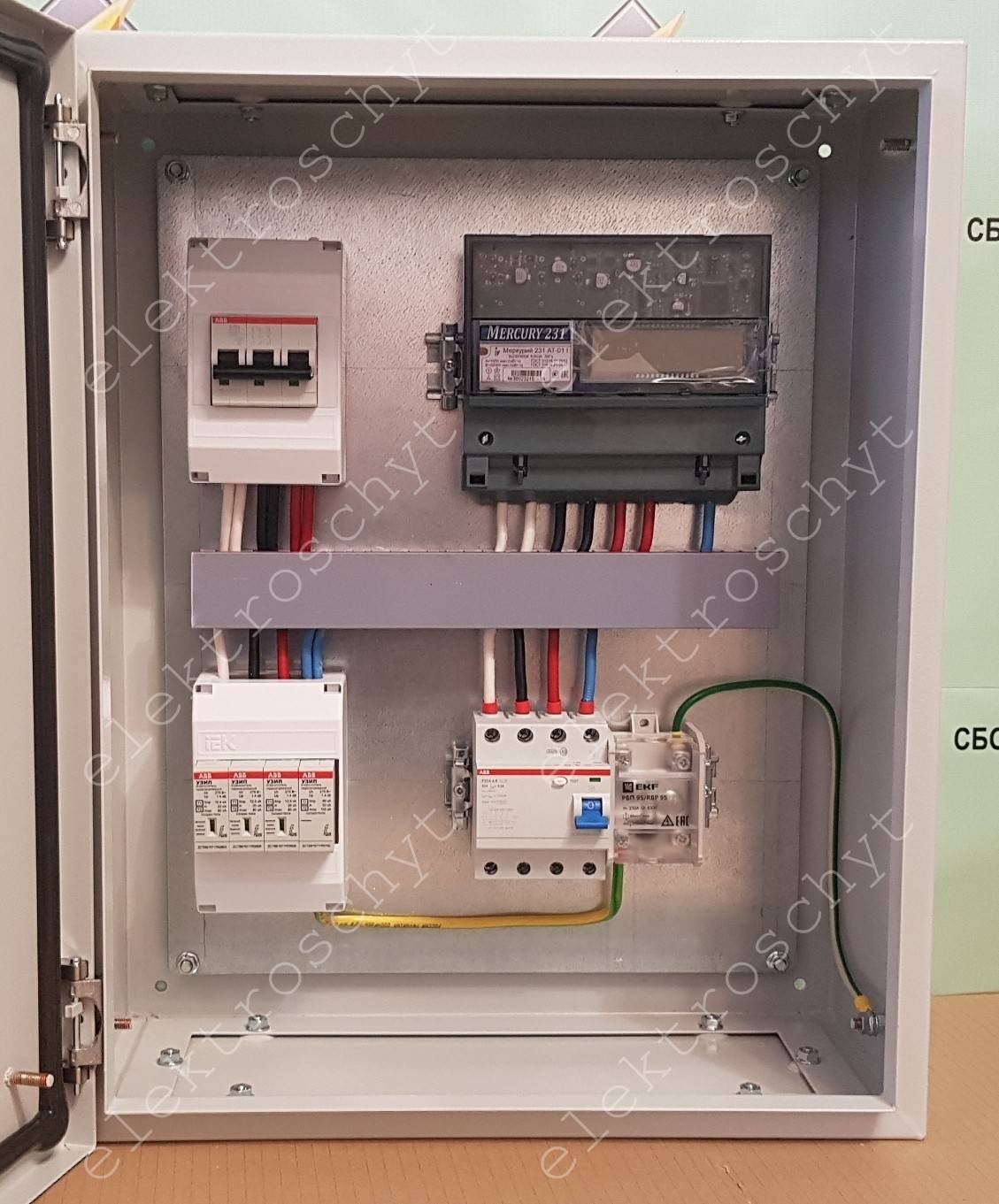

Самый простой щит учета состоит из вводного автомата и счетчика, к которому подключается вводной кабель на участок или дом. Но такая схема имеет очевидный минус, если например, что-то произойдет с кабелем, то при его замене, придется срывать пломбу со счетчика, а значит вызывать и ждать работника организации, которая эту пломбу установила, иначе, если сорвете ее сами, то будет серьезный штраф. Поэтому лучше после счетчика поставить еще один автомат, к которому будет присоединяться кабель, а еще лучше, установить селективное противопожарное УЗО.

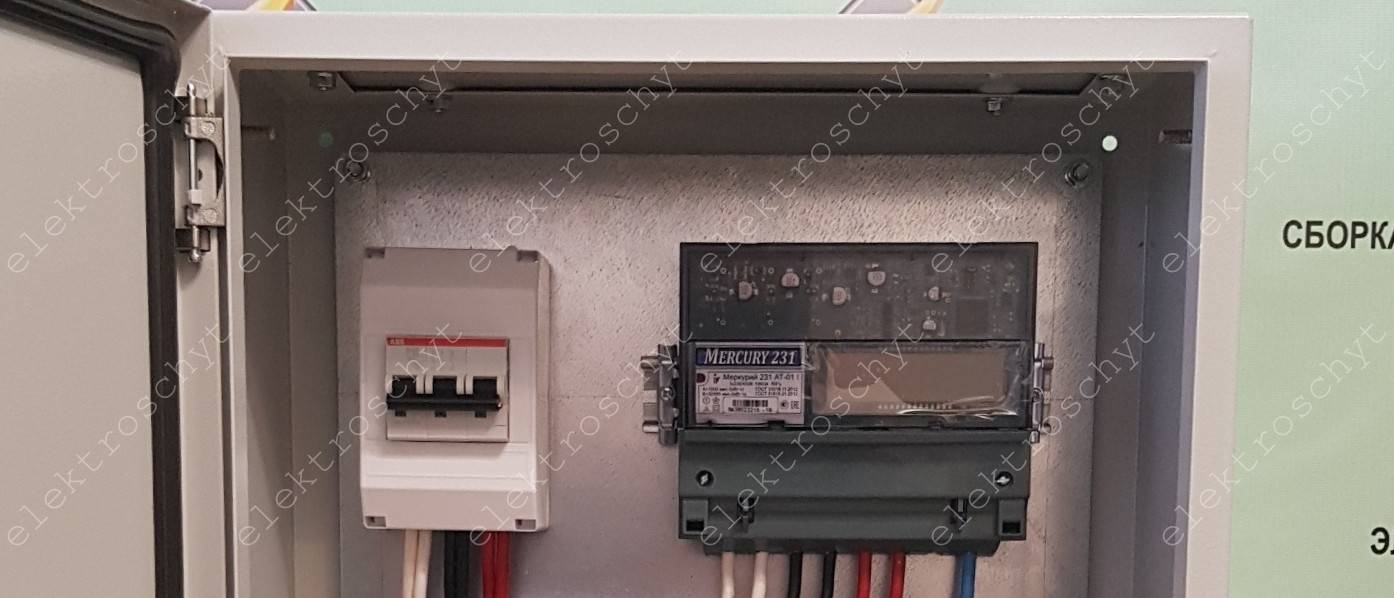

Вводной автомат лучше устанавливать перед счетчиком в специальный бокс, чтобы сетевая компания могла его опломбировать, дабы исключить присоединение кабелей до счетчика для воровства электроэнергии.

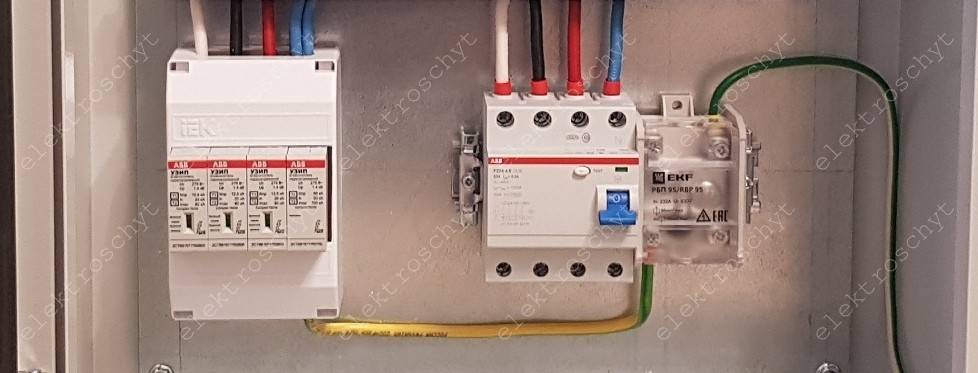

Также точно не лишним будет в щите учета ограничитель перенапряжений (ОПН) или устройство защиты от импульсных перенапряжений (УЗИП), которые уберегут вашу бытовую технику от импульсов высокого напряжения (в несколько тысяч вольт). Они могут возникать из-за атмосферных (грозовых) и коммутационных (переключения или аварии на подстанциях) перенапряжений. Прибор недешевый и стоит серьезных денег.

  • Цена УЗИП ИЕК для трех фаз около 5000-8000 руб.
  • Цена УЗИП АВВ 7000-18000 руб. в зависимости от типа.

Часто сетевая в ТУ прописывает в обязательных условиях установку УЗИП (ОПН), и если Вы подписали ТУ, то придется его поставить. Если ТУ еще не подписывали, то можно написать мотивированный отказ, в котором указать, что такое требование по установке УЗИП незаконно и не распространяется на физических лиц. В таких случаях, сетевая обычно убирает из ТУ пункт об УЗИП или переносит его в рекомендации. Но, повторюсь, УЗИП достаточно полезный прибор, и если есть финансовая возможность, то ставьте его не задумываясь.

Ставить УЗИП в щит учета по хорошему надо перед счетчиком, т.к. счетчики в большинстве электронные, и часто после грозы выходят из строя. Если ставите УЗИП до счетчика, то также, как и вводной автомат устанавливайте УЗИП в бокс для пломбировки.

Если Вы только начинаете строить дом, то в щите учета Вам точно не помешает розетка на 220 В, которую надо обязательно защитить автоматом и УЗО или дифавтоматом. Также можно поставить дополнительные автоматы, от которых можно подключить в будущем бытовку, хозблоки, уличное освещение и другие новые постройки.

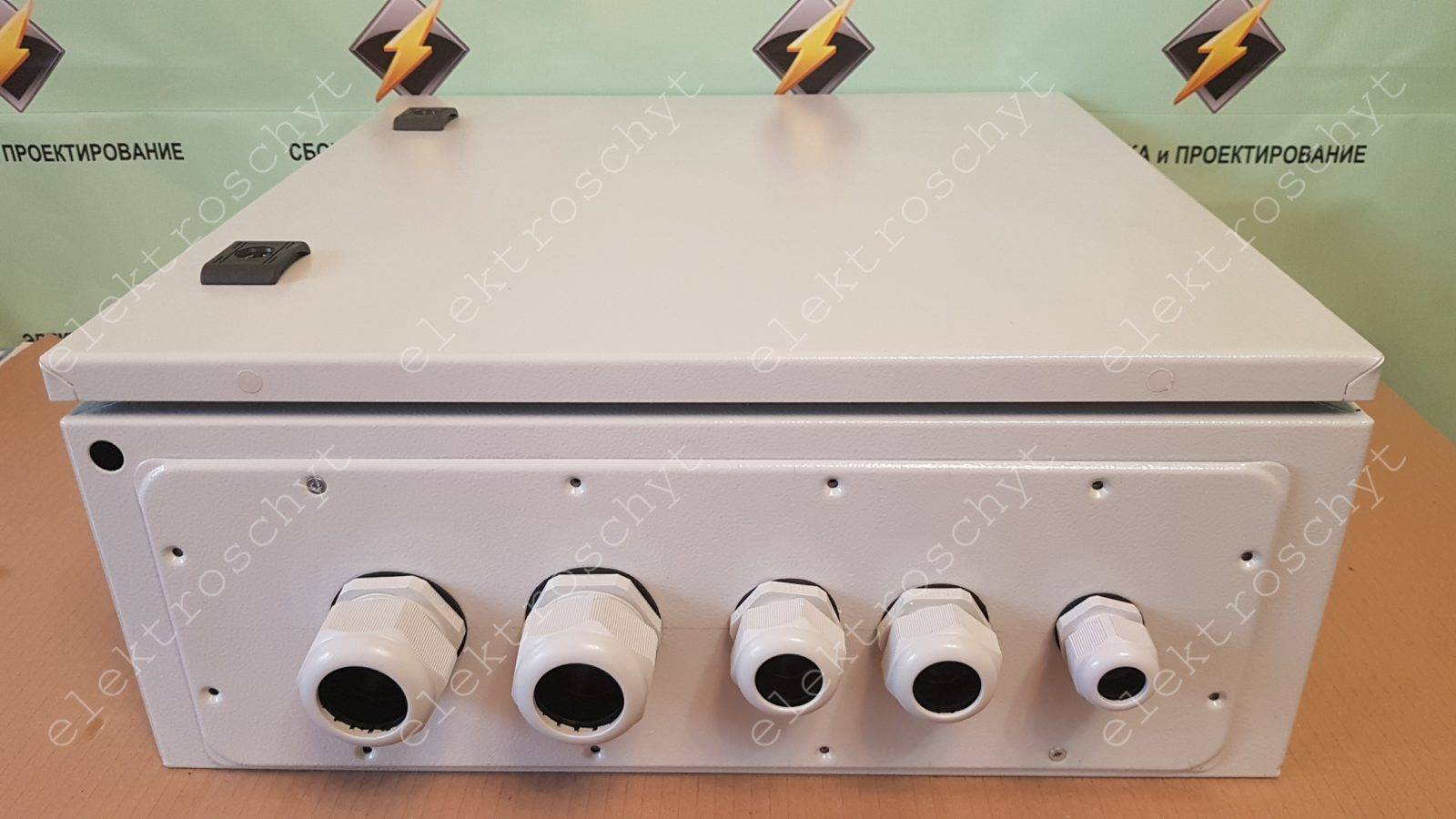

Я при необходимости высверливаю отверстия под выводы кабелей и комплектую щиты учета хорошими сальниками (гермовводами), т.к. заводские, которые обычно идут в комплекте, крайне низкого качества.

Цена щита учета

Стоимость щита учета в минимальной комплектации из бюджетных комплектующих с учетом сборки будет составлять около 9000 рублей:

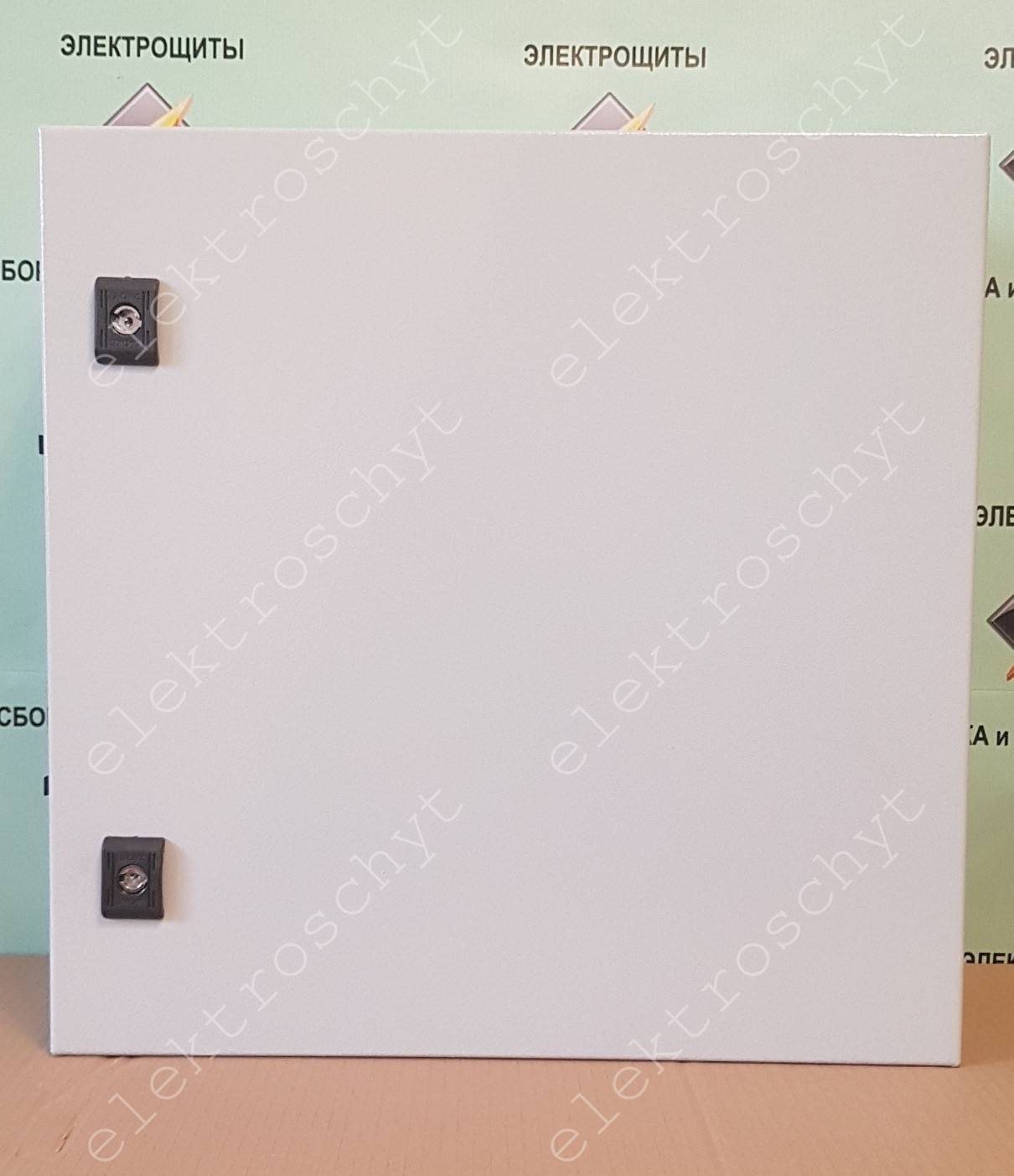

  • корпус (металлический щит).
  • вводной трехфазный автомат.
  • однотарифный счетчикэлектроэнергии.
  • автомат трехфазный для присоединения кабеля.
  • бокс для пломбировки вводного автомата.
  • клемма заземления.

А далее цена идет уже по нарастающей, т.к. многотарифный счетчик дороже однотарифного, добавляется цена УЗИП, розетки с автоматов и УЗО и т.д. Только УЗИП от ABB стоит около 17000 рублей.

Спасибо за внимание

Уличные счетчики электроэнергии для частного дома и дачи

ЛЭМЗ ЦЭ-2726-СОЛО-G05

Прибор рассчитан для работы на улице в интервале температур от –15 до +40°С. Контактный ряд находится также под герметичной съемной крышкой. В устройстве имеется стопор реверса и защита от постороннего доступа.

Технические характеристики:

  • Тип сети: однофазный
  • Количество тарифов: 1
  • Класс точности: 1
  • Принцип работы: электромеханика
  • Стоимость: 900 – 950 руб
  • Недостатки: не обнаружено

Энрон ТОПАЗ 103-5(60)1-ШР1Э-О4

Двухтарифный счетчик электроэнергии Топаз рассчитан на работу в сети с силой тока до 50 А и возможностью дифференцированного учета по трем тарифам. Тип интерфейса имеет специальное обозначение RS 485, что говорит о совместимости его функционала с системами АИИС КУЭ (Автоматизированная система коммерческого учёта электроэнергии). Передняя приборная панель герметично закрыта крышкой из прозрачного пластика. Сзади корпуса имеются пазы для легкой установки счетчика на DIN-рейку.

Технические характеристики:

  • Тип сети: однофазный
  • Количество тарифов: 2
  • Класс точности: 1
  • Принцип работы: электронный
  • Стоимость: 1200 – 1300 руб
  • Недостатки: непрочный корпус

Тайпит НЕВА МТ 324 1.0 A OS 26 5(60) А

Марка Тайпит, это петербуржский концерн с множеством производственных филиалов на территории РФ. Его продукция поставляется и за рубеж. Модель МТ-324-1A является новой разработкой. Прибор рассчитан на работу в однофазной сети с силой тока до 50 А. Электроника надежно защищена от внешних электромагнитных воздействий и неблагоприятных погодных условий. Это отличное решение для уличной установки на территории частного дома.

Технические характеристики:

  • Тип сети: однофазный
  • Количество тарифов: 4
  • Класс точности: 1
  • Принцип работы: электронный
  • Стоимость: 3229 – 3400 руб
  • Недостатки: не обнаружено

Меркурий 231ART 01-Ш

Лучший двухтарифный счетчик — Меркурий 231ART 01-Ш. Он отличается высокой точностью измерений. При возникновении неисправностей, в системе счетчика автоматически запускается режим самодиагностики, и по кодам ошибок можно легко определить причину сбоя и быстро восстановить функционал.

Технические характеристики:

  • Тип сети: трехфазный
  • Количество тарифов: 2
  • Класс точности: 1
  • Принцип работы: электронный
  • Стоимость: 2450 – 2800 руб
  • Недостатки: не обнаружено

ISKRA ME382-D2 10(100)A

Электросчетчик ISKRA ME382-D2 спроектирован и изготовлен в соответствии с международными стандартами ISO-9001 и ISO-14001. Электросчетчик обеспечивает учет параметров электроэнергии гораздо лучше, чем требует европейский стандарт IEC-62053-21.

Измерение активной энергии ведется в 2-х направлениях, реактивной энергии — в 2-х направлениях плюс по 4 квадрантам. Счетчик измеряет полную энергию и мощность, а также мгновенные значения фазных напряжений, силы тока, частоты и коэффициента мощности. В функционал прибора входит регистрация сумм принятой / отданной энергии и мощности.

В счетчике есть возможность использования тарифного расписания для регистрации активной энергии и максимальной мощности (8 тарифов, 12 сезонных и 12 недельных программ, 16 масок, 16 режимов). Накопленные данные будут передаваться по раздельным каналам через SM/GPRS-модем или M-Bus /протокол DLMS/IDIS.

Эта марка счетчиков предназначена и для бытового использования, и для промышленного в пределах температур от –40°С до +70°С. Для защиты прибора и обеспечения правильной работы есть фольгированный экран и аварийный силовой контактный размыкатель. Прибор абсолютно надежен, так как выполнен с защитой от пыли, воды и грязи по классу IP54. Возможна установка этого счетчика на улице. Модель ME382 отлично подойдет для больших домов с интенсивным использованием электроприборов.

Технические характеристики:

  • Тип сети: трехфазный
  • Количество тарифов: 8
  • Класс точности: 1
  • Принцип работы: электронный
  • Стоимость: 25000 – 27700 руб
  • Недостатки: сложный функционал, высокая цена

Iek CCE-3C1-3-01-3

Трехфазный экономичный эл. счетчик модели Star имеет аналоговую шкалу учета и светодиодную индикацию режимов работы. На задней панели имеются пазы для крепления прибора на динрейку.

Технические характеристики:

  • Тип сети: трехфазный
  • Количество тарифов: 1
  • Класс точности: 1
  • Принцип работы: электромеханический
  • Стоимость: 380 – 650 руб
  • Недостатки: не обнаружено

Какой электросчетчик лучше?

Первое, что предстоит решить, какой счётчик выбрать:

  • индукционный;
  • электрический.

Индукционные приборы учёта – это старообразные модели с крутящимся барабаном и механическим табло с цифрами. Класс точности таких приборов может соответствовать требованиям и многие не спешат отказываться от привычных индукционных приборов (и это вполне законно).

Электронные устройства наиболее точны, имеют дополнительные функции и могут вести учёт одновременно по двум или трём тарифам (день – ночь, или день – ночь – пиковые часы). Кроме того, такой счётчик может быть подключен к автоматической системе контроля: автоматически будут передаваться данные о расходе, не потребуются регулярные инспекции электриков. Однако стоят такие приборы дороже индукционных.

Электросчетчик НЕВА МТ

Что же касается надёжности, то индукционным счётчикам, как говорят «сносу нет» и это проверено временем. А электрические счётчики ещё слишком молодое изобретение – ни у одного из них ещё не вышел, теоретически рассчитанный срок годности.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А.

Как выбрать электронный счётчик

Внутри вида существует немало отличий, в которых нужно разобраться:

  1. Класс точности прибора может быть 2,0, а может и 1 – 0,5. Последний будет стоить дороже. Но нужна ли эта повышенная точность? В простой городской квартире – нет. Поэтому выбор в пользу более дешёвого прибора.
  2. Многофункциональность. Заманчиво, когда электросчётчик всё умеет – измеряет напряжение, и считает по заданным отрезкам времени, и информацию за год может хранить. Однако стоит спросить себя – действительно ли нужны все эти функции, собираетесь ли вы учиться ими пользоваться? А, как известно, чем сложнее техника, тем дороже стоит и тем выше вероятность, что что-то выйдет из строя.
  3. Гарантии и сервисное обслуживание. Лучше покупать тот прибор, у которого гарантийный срок дольше, а сервисный центр по обслуживанию ближе всего к вам.
  4. Многотарифный или однотарифный? Здесь нужно произвести небольшое исследование, чтобы решить, выгодно ли в вашей местности и лично Вам, переходить на дифференцированную систему оплаты. Для этого нужно вычислить расход потребляемого в месяц электричества, узнать тарифы региона и посчитать расходы в двух вариантах – по одному тарифу, по двум и трём.

Переходить ли на многотарифный план? Решающий фактор здесь будет – разница между однотарифной таксой и дневной надбавкой в двухтарифном плане. Если она слишком большая – выгоды не будет.

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.

Выбираем электросчетчик для гаража

Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.

Типы счетчиков

У электросчетчиков есть два основных вида.

Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру. Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.

Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.

Конструкция счетчика

Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.

  • Индукционные (механические). В таком устройстве имеется металлический диск. Вращает его электромагнитное поле, образуемое катушками тока, напряжением, которое пропорционально потребляемой мощности. К сожалению, несмотря на долговечность таких традиционных устройств, специалисты отмечают: погрешность показаний у них достаточно большая. Максимальный класс точности для этих приборов – 1-,5-2. Именно поэтому электронные счетчики постепенно вытесняют с рынка механические.
  • Электронные приборы. В таких устройствах механической части вообще нет. Класс точности может составлять 0,5. Надежность здесь значительно выше. При этом счетчики компактные, все результаты измерений у них выводятся на дисплей. Представлены многотарифные модели. Если предстоит работать в условиях низких температур, в устройствах могут быть предусмотрены электромеханические системы отсчета.

Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N

В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.

Что важно учесть при выборе счетчика

Запоминайте, какие факторы становятся наиболее важными при выборе конкретной модели электросчетчика в гараж.

Мощность нужно подбирать в соответствии с планируемым потреблением энергии в гараже

Расчеты проводятся с хорошим запасом, чтобы обеспечить безопасность.
Метод крепления должен подходить для вашего электрощитка.
Важно определить соответствие параметрам сети, техническим характеристикам. Желательно, чтобы совпадало количество фаз

Правда, однофазное устройство можно без проблем подключить к трехфазной сети.
Подумайте, какие бы вам хотелось использовать дополнительные опции. Возможно, вам больше подойдет электронный счетчик, который отличается широкой функциональностью.
Количество тарифов тоже имеет значение. Тут стоит подумать. Если возможна хорошая экономия, стоит приобрести двухтарифный счетчик. Но стоить он будет несколько дороже, поэтому надо оценить его экономическую оправданность.

Короба для прибора учёта

Учитывая характер эксплуатации электросчётчика, важно обеспечить его надёжную защиту. Это обеспечивается использованием специального короба. Такие боксы маркируются следующим образом, в зависимости от разновидности:

Такие боксы маркируются следующим образом, в зависимости от разновидности:

  • ЩУ – наиболее простая модель,

    ЩУ и ЩВР

  • ЩВР – короб, заглубляемый в стену,
  • ЩРН – навесной распределительный бокс.

    ЩРН

Кроме самого счётчика, внутрь бокса могут помещаться защитный автомат, заземляющие и нулевые шины.

Короб может предусматривать следующую конструкцию:

  • напольную;
  • встраиваемую;
  • накладную (навесную);
  • скрытую или открытую;
  • цельную или разборную.

Выбор должен определяться типом прибора и разработанным проектом установки. Для этого владельцу необходимо воспользоваться помощью соответствующих специалистов.

Как правильно выбрать ящик для электросчётчика.

Требования к проекту электроснабжения гаражного кооператива

Система электроснабжения гаражного кооператива должна обеспечивать надежность ее функционирования и безопасность для людей.

При проектировании в первую очередь обеспечиваются следующие требования:

  • Безопасность потребителей электроэнергии и пожарная безопасность;
  • Бесперебойность электроснабжения;
  • Соответствие системы электроснабжения гаражей принятым стандартам;
  • Простота обслуживания электрооборудования;
  • Эффективное и равномерное использование электроэнергии.

При проектировании электроснабжения гаражного кооператива учитывается ряд специфических факторов, среди которых такие как норма установленной мощности, коэффициент спроса и прочие, зависящие от конкретных особенностей. Проект электроснабжения гаражного кооператива позволяет снизить затраты на обслуживание электросети, уменьшить вероятность возникновения аварийных ситуаций – главное, чтобы он был разработан опытными специалистами.

Консультации по проектированию электрики в гаражном кооперативе можно получить у сотрудников ООО «10 киловольт». Звоните: наши сотрудники будут рады оказать помощь.

Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.

Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.

Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.

Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

  1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
  2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
  3. Питание к розетке следует подключать через автомат.
  4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
  5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

  • плоскогубцы;
  • отвертку;
  • индикатор;
  • мегомметр;
  • уровень строительный;
  • лестницу;
  • монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

  • защитные автоматические выключатели;
  • проводники и кабели;
  • тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

  • прямого действия (ток нагрузки до 100 ампер);
  • косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

  • фаза А-1;
  • фаза В-3;
  • фаза С-5;
  • нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

  1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
  2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
  3. Нельзя допускать скрутки и ответвление проводов.
  4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
  5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

  1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
  2. Выбирается щитовая и проводниковая продукция согласно проекту.
  3. Щит учета устанавливается на место монтажа.
  4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
  5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
  6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
  7. Опломбирование счетчика энергоснабжающей компанией.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
