Ригельный замок для гаражных ворот: как установить правильно

Как выбрать?

С усовершенствованием технологий даже такой, не самый надежный замок удалось улучшить – повысить класс безопасности. Производители выпускают многозапорные устройства, которые имеют дополнительные ступени защиты. Ручка в них может подниматься до определенного угла, а при помощи ключа механизм блокируется.

Ригель замка обязан отвечать таким требованиям:

  • Выдерживать до нескольких сотен килограмм.
  • Иметь противоударные свойства.
  • Металл ригеля должен отличатся твердостью, чтобы не поддаться ножовке.
  • В нем обязан присутствовать зазор для передвижения в замке, но небольшого размера.
  • Дверь должна быть надежно зафиксирована в закрытом положении.

Принцип действия

Совершенно разные по конструкции механизмы работают одинаково. Устройство приводится в действие нажатием на ключ, пазы с зубцами на рейках и ключе при этом сцепляются. Благодаря механическому давлению сдвигается ригель, и дверь, например, можно открыть. Есть два вида исполнения таких устройств:

  • с прямым ходом;
  • с обратным реечным ходом (кроме простого надавливания, механизм нужно потянуть на себя).

В некоторых моделях предусмотрена фиксация в положении «заперто» для повышения степени защиты. Но и этот способ не всегда помогает от универсальных отмычек: чтобы открыть ригельное устройство, достаточно просто сдвинуть каким-либо способом рейку. С внутренней стороны дверь с таким замком открывается ключом либо специальной ручкой.

Реечный замок может иметь два разных принципа действия, они имеют одинаковую устойчивость ко взлому

Монтаж

Несмотря на то что было сказано выше о трудности установки ригельных замков, есть возможность сделать это самостоятельно. Но своими руками можно установить только навесной ригельный механизм. В первую очередь надо защитить глаза. Для этого нужны специальные защитные очки. А также понадобятся несколько специальных инструментов, если имеется опыт работы с некоторыми из них.

Это следующие:

  • болгарка;
  • плоскогубцы и отвертки;
  • сварочный аппарат;
  • дрель и свёрла к ней.

Ниже представлена краткая инструкция по монтажу подобных замочных механизмов.

Наметить место установки механизма

Очень важно правильно рассчитать высоту установки замка и расстояние от края. Ориентировочно он должен находиться на уровне чуть ниже пояса среднего человека.
Приложить к двери механизм для того, чтобы отметить точки сверления.
Далее сделать разметки на торце

При этом важно учесть толщину устанавливаемого механизма.
С помощью дрели просверлить отверстия по краям торца. Именно правильно просверленные отверстия и гарантируют прочность «посадки» замочного механизма.
Наложить корпус на дверь для нанесения разметок.
Скрепить болтами.
Установить замочную скважину.
Вторая часть дверного замка устанавливается аналогично.

Преимущества и недостатки запорного механизма

Достоинства есть, среди них:

  • Доступная цена.
  • Удобство использования – изнутри можно открывать без ключа, а это гарантирует, что ключ не будет забыт.
  • Механизм простой и прочный, поэтому реечные замки редко выходят из строя.
  • Простота монтажа – это замок накладной.

Недостатки:

  • Монтажные отверстия такого запорного механизма отличаются от стандартных, поэтому если придется менять его на более надежный, могут возникнуть сложности.
  • Вскрыть его можно, используя отвертку или даже гвоздь. Это производится методом отодвигания пластин через щель между полотном и коробкой двери.
  • Изготовление дубликата ключа при потере проблематично.

Распространенные виды

Ригельные замки делятся на несколько видов по основным характеристикам: способу установки, материалу изготовления, внешнему виду и даже по уровню сложности механизма. Но основных видов по типу конструкции всего два.

Навесные ригельные замки

Подобные модели очень распространены – они используются в качестве замков для шкафчиков некоторых фитнес-клубов, для запирания подсобок или гаражей. Несмотря на вышеупомянутую надежность ригельных замков, этот вид такой характеристикой не отличается, их довольно легко вскрыть или взломать
, но только при наличии особых навыков.

Врезные ригельные замки

Само название замка говорит о том, что на поверхности дверей или ворот он будет не слишком выделяться.

Отличается высоким уровнем надежности благодаря так называемой крабовой системе. Стержни для закрепления устанавливаются по всему периметру замка и монтируются прямо в дверь, что делает их устойчивыми от взлома.

Сферы использования

Хотя у этих замков и крепкая металлическая конструкция – преградить путь даже вору-новичку они не в силах. Ригельный замок относится к первому классу безопасности, то есть к менее надежным устройствам. Такие замки не стоит использовать в местах хранения дорогого оборудования, других ценностей, в качестве входного. Но при этом они отлично справляются с функцией дополнительного запора.

Часто и эффективно они используются на:

  • гаражных воротах;
  • калитках на улице;
  • дверях подсобных помещений, складов;
  • бытовках;
  • сараях;
  • ригельный замок используется для рольставней. Причем устанавливается он на редуктор и двигатель, что обеспечивает блокировку конструкции.

Установка

Установить его не сложно, так как подобный замок не врезается, а накладывается. Для этого понадобятся такие инструменты:

  • дрель;
  • сверла;
  • плоскогубцы и отвертка;
  • болгарка;
  • линейка;
  • сварка и металлическая пластина, если дверь из металла.

Чтобы в глаза не попадали искры – специальные очки.

Процесс монтажа:

Определить место монтажа замка, при этом важно рассчитать высоту монтажа, для удобства использования.
Разметить точки сверления отверстий. Нужно учитывать контуры для ключа

Чтобы сделать все безошибочно, замок прикладывается к двери.
Размечать торец нужно с учетом толщины замка.
По периметру, по отмеченным точкам просверлить отверстия.
Корпус накладывается на точки разметки и прикручивается болтами.
Далее проводится монтаж замочной скважины.
Аналогично монтируется вторая часть на дверном коробе.

Точность сверления отверстий влияет на качество действия замка.

Процесс установки

Стоит сразу отметить, что без наличия специальных навыков монтажа лучше обратиться к специалистам. Чтобы установить гаражный реечный замок, понадобятся инструменты:

  • электрическая дрель;
  • сверла по металлу;
  • отвертки;
  • болгарка;
  • плоскогубцы;
  • саморезы;
  • линейки;
  • нож;
  • керн — инструмент (слесарный) для отметки места будущего отверстия.

При работе необходимо защищать глаза специальными очками. Процесс установки состоит из этапов:

  1. Определяют место для монтажа механизма, высоту для удобства эксплуатации.
  2. Размечают точки для сверления отверстий, прикладывая замок к двери, учитывая контуры вставки ключей.
  3. По толщине замка делают разметку дверного торца.
  4. Высверливают отверстия, намечают границы монтажа устройства. Должны получиться верхние и нижние линии прямоугольной конструкции, которую вырезают болгаркой.
  5. В сделанную нишу помещают замок, отмечают отверстия для саморезов.
  6. Проверяют конструкцию, предварительно фиксируя устройство.
  7. Замок снимают, делают на металлической воротной створке разметку местоположения ключа. Высверливают отверстие для замочной скважины.
  8. Устанавливают ригельное устройство, надежно его закрепляют. Проверяют функционирование конструкции. Замок должен работать без заедания, стопоров, приложения максимальных усилий.
  9. Монтируют накладки на конструкцию, снова проверяют ее функционирование.
  10. Делают разметку отверстий для движения реек в дверном торце. Аккуратно сверлят. Такую же процедуру проделывают и на второй гаражной створке.

Понятие и особенности конструкции

У реечного (второе название — «ригельный») замка нет механизма секретности, а двери запираются с помощью подпружиненных засовов, которые управляются изнутри ручками. Снаружи устройство открывается реечным ключом. Чаще всего такие механизмы устанавливают на гаражи.

Крепят замки накладным способом на внешнюю сторону двери с помощью болтов или саморезов. Кроме простых устройств, есть ригельные механизмы обратного хода, в которых недостаточно просто вставить и продавить ключ, его еще нужно вынуть на себя.

Многие пользователи считают, что такие устройства легко вскрываются, поэтому их не рекомендуют устанавливать без дополнительных замков в помещениях, где хранятся ценные вещи.

В этом видео вы узнаете принцип работы дискового механизма в замках:

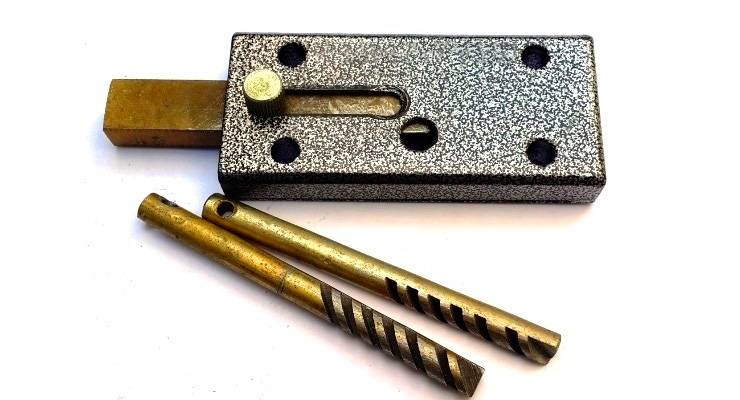

Основные элементы качественного реечного замка для гаража выполняются из стали. Конструкция состоит из деталей:

  • корпуса;
  • пружины;
  • ключа;
  • рейки.

Корпус может быть разной формы и размеров. Другое название прямоугольной рейки — ригель. На него наносятся специальные зубцы и наклонные пазы. В устройстве реечного замка может быть одна или две рейки, в зависимости от модели. При закрывании ригель отжимается с помощью пружины.

Самыми сложными элементами в конструкции считаются ключи, так как требуется особо точная нарезка пазов, которые еще и должны быть изготовлены под конкретным наклонным углом. В некоторых моделях нарезку делают с двух сторон ключа. Изготовление дубликатов — дорогостоящий процесс. Для нестандартных форм тяжело подобрать заготовку, вручную необходимо доводить заключительный этап заточки. В зависимости от модели реечных гаражных замков ключи могут быть совершенно разными по форме (круглыми, плоскими), длине и толщине.

Наиболее сложной деталью в реечном замке является ключ, так как требует подробной проработки

Устройство запорного механизма

Слово «ригель» переводится как засов, поперечина, задвижка. Собственно. перевод указывает на принцип функционирования такого накладного реечного замка.

Ключевой особенностью подобного запорного механизма является метод открывания. В нем ключ не проворачивается, а передвигается линейно, по отношению к плоскости двери перпендикулярно, как будто вдавливаясь в отверстие. За счет этого ключ длинный и на нем косые прорези, что осложняет ношение в связке с обычными.

На ригеле также есть прорези, аналогичные тем, что на ключе.

Конструкция замка состоит из таких компонентов:

  • Корпус из стали. Причем общего размера для корпусов нет, они могут быть разнообразными.
  • Ригель (рейка) – это запорный механизм, который является одновременно засовом. Это брусок или рейка из стали, в нем присутствуют зубцы и проточенные углубления. Иногда можно встретить модели гаражных замков такого типа с прямым и обратным ходом засова.
  • Пружина – она отвечает за отжимание засова, когда ключ вынимается из скважины.
  • Ключ с прорезями, соответствующими пазам в ригеле.

Внимание на ключ

Ригельный замок имеет сложный конструктивный компонент — ключ. Он может быть:

  • круглым или плоским;
  • разной длины и толщины;
  • нарезка углублений может быть с одной или с обеих сторон;
  • все они должны иметь конкретный угол наклона.

Это сильно усложняет изготовления дубликата. Кроме того, что заготовку подобрать сложно, так еще и ручная доводка нужна. В этом случае не лишним будет знать, как открывать такой запорный механизм без ключа. Варианты следующие:

  • Нужно 2 отвертки. Они должны быть плоскими и тонкими настолько, чтобы входить в замочную скважину. Первая отвертка будет «ловить» ригельную насечку и сдвигать в сторону. Далее вставляется вторая, которая фиксирует позицию ригеля. Далее повторение операции, пока он не откроется.
  • Ключ-клин. Для этого метода понадобится деревянный клинышек, его нужно вбивать в замочную скважину и вытаскивать. Использовать нужно мягкую древесину, на такой останутся насечки, что в последствии позволит использовать клин как ключ.
  • Отжатие дверного полотна при помощи «фомки», которую нужно вставить между дверным косяком и дверью. Через образовавшуюся щель получится отодвинуть ригели при помощи отвертки. Такой метод не всегда эффективен, так как подобные запорные механизмы лучше поддаются интеллектуальному взлому, нежели физическому.

Преимущества и недостатки

Выбирая реечный замок для гаража, необходимо учитывать ряд достоинств и недостатков устройств. Из основных преимуществ выделяют:

  1. Низкую стоимость механизмов. Так как конструкция без механизма секретности, то и трудозатраты на ее изготовление меньше.
  2. Удобство эксплуатации. Замки открываются простой вставкой ключа. Закрывают двери, придерживая засов внутри стального корпуса, с помощью реек блокировка будет автоматической.
  3. Долговечность устройств.
  4. Универсальность.

Реечные механизмы почти не заклинивают. Чтобы открыть замок, не нужно прилагать много усилий. К главным недостаткам относятся:

  1. Низкая стойкость механизма к взлому.
  2. Сложности с заменой деталей по причине нестандартных конструкций.
  3. Трудности с изготовлением дубликатов ключей.
  4. Хрупкость деталей.
