Монтаж и установка распашных гаражных ворот своими руками, чертежи, размеры и инструменты

Свариваем каркас створок

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Видео описание

Установка замка в гаражные ворота Если бюджет не позволяет применить надёжные врезные механизмы, можно воспользоваться проверенным вариантом. На края каждой из створок приваривают по небольшой петле. Их используют для установки амбарного замка. Несмотря на то, что такой вариант дешевле, он серьёзно проигрывает врезным механизмам по соображениям безопасности.

Для фиксации створок в открытом положении используют запорки на металлических пружинах. С их установкой не возникнет проблем даже у неопытного мастера. Корпус запорки приваривают к нижней части створки ближе к середине гаражного проёма.

Утепление и внутренняя облицовка гаражных ворот

Финальный этап создания металлической конструкции – её обшивка утеплителем с внутренней стороны. Это позволит сохранить плюсовую температуру в помещении даже в зимнее время. В качестве утеплителя используют стекловату, пенопласт или экструдированный пенополистирол.

Утепление гаражных ворот Источник vikbud.ua

К каркасу створок монтируется деревянная обрешётка из обрезной доски. Все полости тщательно заполняют утеплителем, избегая воздушных мешков. Для сохранения достаточного количества тепла достаточно слоя минеральной ваты в 5 см. Для придания законченного вида обрешётку облицовывают ПВХ панелями, вагонкой или другими материалами исходя из индивидуальных предпочтений собственника гаража.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

  • экструдированный пенополистирол;
  • минеральная вата;
  • стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Монтаж распашных ворот

В идеале воротный короб надо монтировать в процессе сооружения гаража, когда стены на половину уже подняты из кирпича или блоков. Но в независимости от этого монтаж проводится по одной и той же технологии.

  1. Выкапываются ямы под стойки глубиною 0,5 м.
  2. К нижним краям стоек привариваются одна или две поперечины из арматуры или уголка длиною 10-20 см, назначение которых – выполнять функции удерживающих в бетоне элементов.

Подготовка стойки перед бетонированием ямы

  1. Снизу опор приваривают металлические пластины в виде пятака для упора на грунт.
  2. Полметровые концы стоек обрабатывают гидроизоляционным составом, к примеру, горячим битумом или закрывают рубероидом.
  3. Производится установка короба в ямы с точным выставлением в проеме, для чего используется строительный уровень.
  4. Стойки приваривают к закладным деталям, которые устанавливаются в процессе кладки стены. В качестве закладных часто используют арматуру диаметром 12-16 мм, длиною по 50 см. Шаг укладки – через каждые 6-8 рядов.
  5. Производится замес бетона из расчета цемент-песок-щебень в соотношении 1:2:2, если марка цемента М400.
  6. Заливка бетона в ямы с трамбовкой. Это делается не только для того, чтобы уплотнить бетонный раствор, но и для того чтобы выдавить из него воздух, попавший туда в процессе замеса. Воздушные поры – это снижение прочности бетона.
  7. Навешивать створки на короб можно после того, как бетон схватится и просохнет.

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь

Ворота гаражные металлические: комплектация

Поговорим о комплектации гаражных металлических ворот. Первое и обязательное – это рама из уголка 50х50 мм. С толщиной стенки

5 мм

. Слева и справа. Уголок нужен не для жесткости, а что бы проварить петли гаражных ворот. У профильной трубы 50х25 мм, толщина стенки

2,5 мм

. При сварке металл деформируется, профиль становится кривым, а стенка еще тоньше. Учитывая это, нужен толстостенный уголок. Створки ворот могут быть отделаны элитными материалами, но, если одна петля провиснет или отвалится, ремонт встанет дорого.

Следующее – это порог гаражных ворот. Желательно делать не меньше

50 мм

. для улицы. Створки при открывании не чертят об землю или снег зимой, дождевая и талая вода меньше попадает в гараж. Так же важны замки и засовы. На калитке рекомендуем устанавливать два гаражных замка т.к. если один выйдет из строя, во время ремонта пользуемся вторым. На створках ворот четыре засова вертикальных и один горизонтальный. Для большей жесткости в середине гаражных ворот.

Дополнительно, но не обязательно, можно использовать уши под навесной замок. Окрас разных цветов и дорогих эмалей, порошковое напыление. Внутренняя отделка ворот панелями МДФ или имитацией бруса. Утепление минеральными плитами. Створки ворот собирать из профиля 50х25 мм. или 60х30 мм. для большей жесткости и для толщины утепления гаражных ворот. Использовать декоративные кованные и литые силуминовые элементы. Так же дополнять ворота крючками, стопорами от ветра, карманами, полками, откидным мини столом и т.д.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

  1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
  2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
  3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
  4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Подъемные гаражные ворота — своими силами

Если вы хотите полной свободы в дизайне ворот, удобстве открывания и определении функциональности, то самый доступный по финансам способ, это изготовить и поставить в проем гаража самодельные ворота. Но сначала нужно решить, какой использовать механизм открывания:

Шарнирно-рычажковый механизм весьма популярен. Это надежная и простая конструкция, которая гарантирует простое движение створки и защищена от блокировки щита. Однако такой механизм нуждается в точности при монтаже направляющих профилей и тщательной настройки натяжения пружин. Обязательно, чтобы не допустить заклинивание щита, нужно направляющие выставить строго в вертикальном положении и непременно обе параллельно.

Механизм на противовесах, это конструкция, в которой трос прикреплен к углам рамы внизу, пропущен через блок и идет к шкиву лебедки, а на конце расположен противовес. Чем больше вес щита ворот, тем больше должна быть и масса противовеса. При такой конструкции рама и каркас ворот подвергаются большой нагрузке. Обычно этот механизм используют в случае тяжелых, массивных ворот.

Далее, нужно спроектировать будущие ворота, снять размеры с проема и сделать эскиз (или подобрать что-то из готовых чертежей). Когда проект и чертежи готовы, надо купить материалы и приготовить инструмент. Вам понадобятся:

  • Бруски деревянные, для коробки – сечением 12 на 8 см и потолочные — 10 на 10 см;
  • Штыри металлические;
  • Уголок на рельсы, сечением 40 х 40 х 4 мм и для рамы —3.5х3.5х0.4 см;
  • Кронштейн швеллерный 8 х 4.3 х 0.5 сантиметров;
  • Пружина, 3 см диаметром;
  • Металлический прут 8 мм диаметром (нужен для регулятора напряжения).
  • Теперь можно заняться изготовлением гаражных ворот:

Из двух вертикальных и одного поперечного брусков собираем коробку, бруски соединяем стальными пластинами или угольниками. Низ коробки нужно заглубить на два сантиметра в стяжку пола.

Крепим коробку в проеме с помощью стальных штырей.

Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Из уголка делаем для механизма опору, в одной из полок сверлим одно отверстие под крепление к стойкам, а в другой полке 3 отверстия для крепления пружинного кронштейна. Опору для пружины лучше делать из швеллерного кронштейна. Чтобы его закрепить, нужно просверлить 3 отверстия в одной из полок.

Из железной полоски делаем регулировочную пластину, с помощью которой соединяем пружину и кронштейн. У пружины, крайние витки нужно выгнуть в виде зацепов, внизу присоединить регулятор напряжения, сделанный из прутка.

Шарнирный угол для низа делаем из уголка, сверлим 8.5-миллиметровое отверстие и привариваем к раме так, чтобы отступить от нижнего ребра до середины отверстия. Это нужно, чтобы смонтировать рычаг механизма подъема на 12-сантиметровом шарнире. Далее нужно к торцу рычага сваркой прикрепить пластину под регулятор напряжения.

Из двух уголков делаем рельсы для перемещения ворот. Для этого два уголка составляем и свариваем по одному краю, контролируя расстояние внутри между вершинами уголков, оно должно быть 5 сантиметров.

Теперь рельсу следует приварить к пластине с отверстиями, между нижним ребром поперечины и осью направляющего надо оставить 8 см промежутка. К другому концу рельсы приварите кусок швеллера, с отступом 12 – 15 сантиметров. Далее швеллер нужно прикрепить болтом к потолочному бруску.

Для увеличения количества света в гараже, можно установить в полотне вставки из полупрозрачного материала. Также будет полезно наклеить резиновую окантовку и компенсирующие накладки, которые вместе, дополнительно придадут конструкции устойчивость, а также снабдить воротный упор защитой от коррозии или окисления.

Материал для изготовления ворот

В производстве распашных ворот используются следующие материалы:

  • ковка;
  • сэндвич-панели;
  • металлический профильный лист;
  • поликарбонат;
  • дерево.

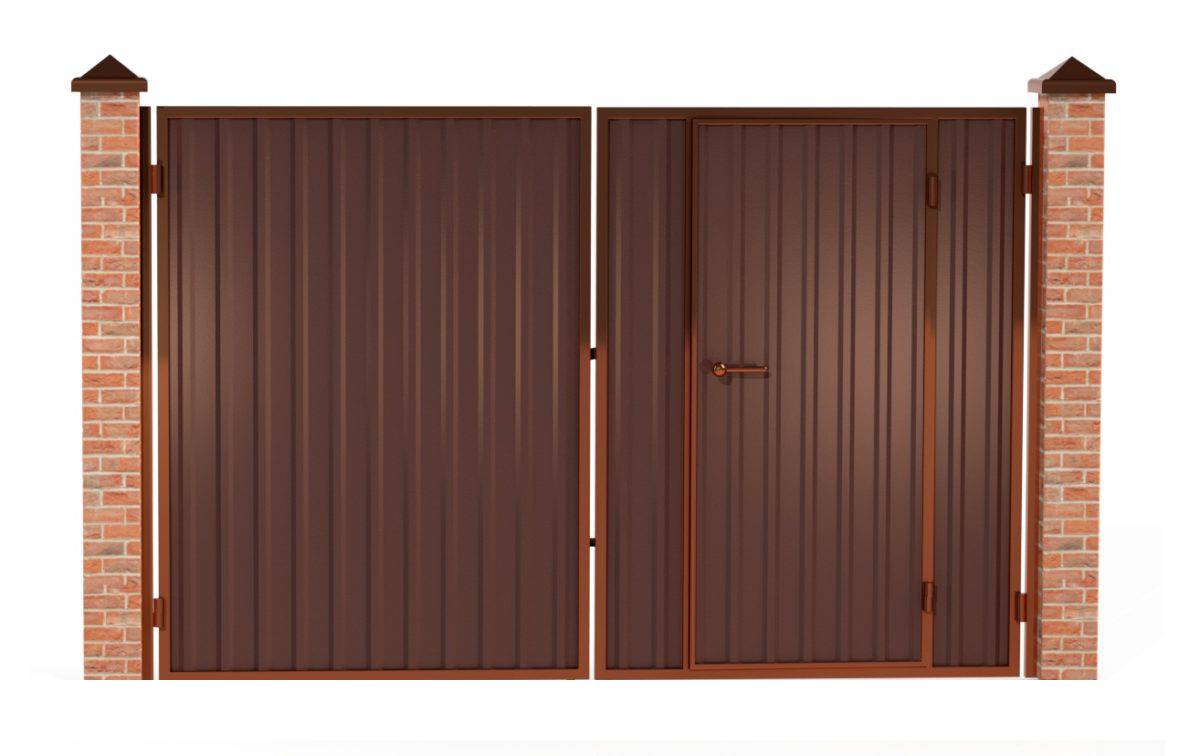

Профнастил

Первый критерий, которым нужно руководствоваться при выборе материала для распашных ворот – назначение конструкции. Если вы планируете устанавливать автоматику, то вполне закономерно выбрать легкие материалы – поликарбонат или профнастил. Кстати, металлопрофиль (профнастил) – отличный материал по все параметрам представляет собой листовой металл: универсален, экономичен и надежен в эксплуатации.

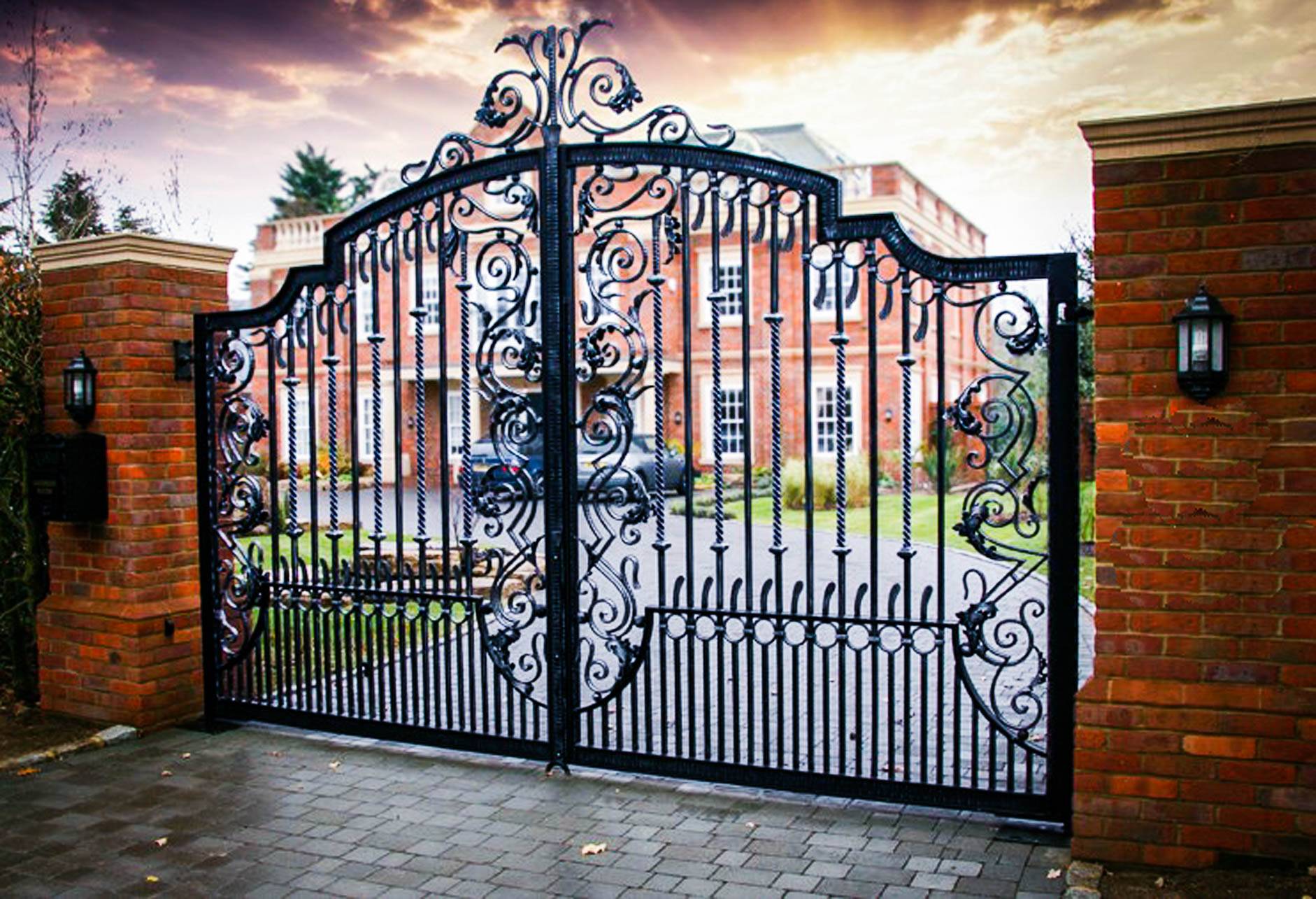

Металлические ворота

Кованые металлические распашные ворота – безусловная эстетика и шик, но установить их  своими руками достаточно сложно: здесь необходимы навыки и определенное умение.

Сэндвич-панели

Сэндвич-панели используются в качестве прослойки между стальными листами. Конструкции из этого материала идеально впишутся в любой дизайн экстерьера. Секрет популярности панелей – огромный выбор отделки и конфигураций.

Несомненным плюсом является не только многообразие цветовой гаммы, но и качественные имитации под натуральное дерево.

Поликарбонат

Поликарбонат – идеальный материал для распашных ворот, если вы задумали их сделать своими руками. Он легок и податлив в работе, надежен и долговечен в эксплуатации. А основной минус – достаточно высокая стоимость.

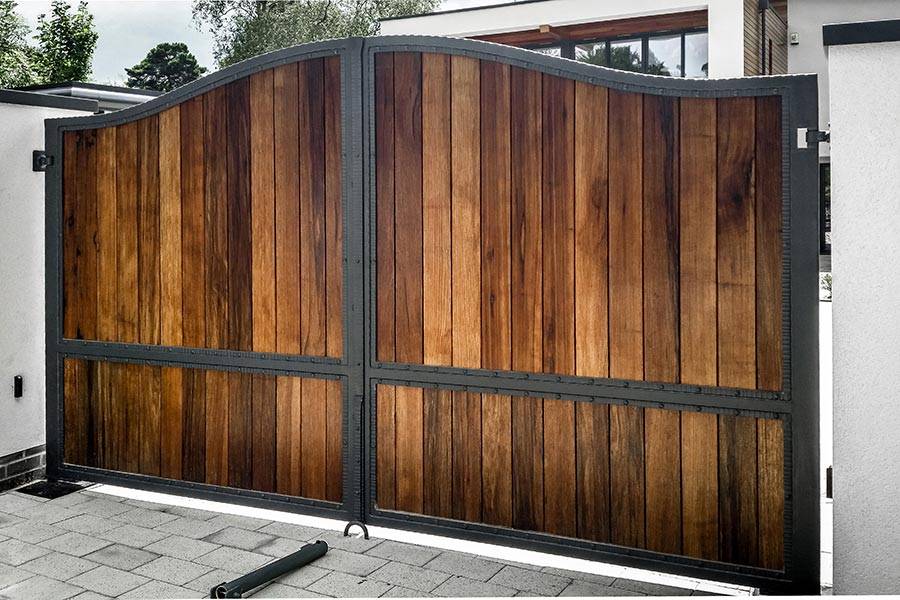

Деревянные ворота

Распашные ворота из дерева – традиционная классика. Однако она не всем по карману в силу дороговизны материала. Самые роскошные ворота – это, конечно, дубовые. Но вполне можно использовать и хвойные породы и лиственницу.

Подъемные гаражные ворота своими руками, чертежи

Перед тем, как устанавливать подъемно-поворотные гаражные ворота, проведите точный расчет:

  • размеров ворот,
  • пространства, необходимого для их установки,
  • требуемых материалов.

Начинать чертеж стоит с определения ширины и высоты будущей конструкции. Обычно за ширину ворот принимают ширину автомобиля, для которого предназначен гараж, плюс как минимум 0,3 м с обеих сторон. В большинстве случаев ширина ворот оказывается в пределах 3 метров. Высота ворот обычно определяется исходя из высоты авто, и зачастую составляет 2 метра или немногим более.

Кроме того, при разработке чертежа стоит учесть и расстояние от ближайшей перпендикулярной стены до рамы ворот. Оно должно составить не меньше 0,8 м.

Тонкости сбора ворот и их монтажа

Посмотреть, как создавать гаражные ворота своими руками чертежи фото и видео. Какая из конструкций бы не подошла для именно вашего выбора, стоит знать, что существуют общие принципы и рекомендации для многих типов гаражных ворот.

Первое – это ширина

Правило по поводу рамы гласит примерно так: не меньше чем 30 см с каждой стороны от рамы до машины должна составить ширина. Сама же ширина рамы зачастую варьирует от 2,5 до 3 метров. По поводу того, каким должно быть максимальное значение такой рамы, то стоит отметить, что она не должна превышать 5 метров, каким бы вы не хотели делать широким заезд в собственный гараж не стоит преломлять такое простое правило. В противном случае конструкция просто не выдержит нагрузки, и создание ворот можно будет просто передать профессионалам в руки.

Второе – это высота

Размер высоты минимальной часто равен 2 метра. Вот когда гараж ещё находится на самой стадии строительства, то стоит немного увеличить размеры такого показателя, как высота. Лучше немного прибавить этот показатель, насколько это возможно и создать примерно около 2,20 метров. Наиболее оптимальным значением принято считать показатель высоты ворот в 2,5 метра. Запас на ворота никогда не лишний, поскольку сегодня вы можете ставить сюда низенькую машинку, а завтра ситуация измениться и придется загнать в гараж микроавтобус машина или внедорожник.

Третье – это внутреннее его пространство

Вот здесь действует какое правило: от рамы боковой также от ворот должно быть расстояние не менее, чем 80 см до перпендикулярной и смежной ей стены. Не стоит делать слишком малое пространство, пользоваться таким гаражом будет просто неудобно.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Виды ворот

Для установки в гараж используют 2 вида ворот.

Подъемно-секционные ворота

Данный вид ворот является сборной конструкцией из некоторого числа панелей. Во время открытия гаража, сами ворота по роликам уходят внутрь гаража.

Данная конструкция имеет как положительные аспекты, так и отрицательные:

Плюсы: минимальный уровень шума при открывании, легко открываются и закрываются.

Минусы: невысокая прочность всей системы, трудности при установке и на производстве.

Подъемно-поворотные ворота

Плюсы: сложно взломать, конструкция проще, чем первый вариант, а значит изготовить легче.

Минусы: При резком падении температуры механизм может давать сбой. Сложней устанавливать.

Крепление петель и запора

После тщательной проверки дела своих рук приступают к установке навесов. Их потребуется четыре: два нижних варятся к раме, верхние – к каркасу полотен. Для усиления конструкции дополнительно привариваются металлические пластины.

Навесы устанавливаются таким образом, чтобы обеспечивалось полное открытие полотен не менее чем на девяносто градусов. Следует обеспечить строгое соответствие вертикальности размещения навесов. Перед окончательной сваркой необходимо установить петли на прихватках, собрать конструкцию и убедиться, что створки свободно перемещаются, отсутствует перекос и неточности в размерах. Только после окончательной проверки выполняется сварка.

В качестве запорных устройств используются замки фабричного производства. Они врезаются в полотна, с тщательной выверкой размеров.

Для одной створки выполняются стопоры вверху и внизу. Их изготовление ничем не отличается от выполнения засова, с той лишь разницей, что данные элементы располагаются вертикально. В раме просверливаются отверстия для прохода стопоров, в пол и стену выше и ниже рамы вставляются трубки, диаметр которых подбирается таким образом, чтобы через них свободно проходили указанные элементы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
