Магнитные замки на калитку

Обзор производителей

На сегодняшний день существует очень много самых разных производителей, который выпускают продукцию в виде надёжных магнитных замков. Каждый магнитный замок для калитки различается друг от друга, одни производители делают упор на компактность, другие на надёжность, третьи стараются удешевить конструкции и при этом не потерять качество. Так что следует разобрать несколько самых популярных производителей, чтобы понять, что же у них разного. Наиболее часто используемыми брендами являются Vizit, Trinix и YLI.

Врезные модели замков марки SOCA

Первая марка встречается чаще всего, обладают высокой надёжностью и экономичностью. Очень часто их оснащают системами снятия излишней намагниченности что улучшает комфортабельность работы с ними.

Накладные модели марки Falcon-Eye

Магнитный замок Триникс, обладает довольно широкой комплектацией. Производитель продумал многие нюансы и выпускает различные крепления, которые помогут сделать монтаж проще и качественней, на любой калитке.

Система электромагнитного замка от YLI немного отличается от стандартных замков, так как запирающим элементом в ней служит затворный палец, который при выключении электричества остаётся в закрытом положении и открыть его можно с помощью специального ключа. Такая система отлично подходит для таких участков, где часто случаются перепады или полное отключение электричества.

Устройство и принцип работы магнитного замка

Магнитный калиточный замок по устройству и принципу работы кардинально отличается от механических запорных устройств. В нем отсутствуют движущиеся детали и механизмы, а запирание производится за счет силы электромагнитного притяжения.

Состоит электромагнитный замок из двух частей:

1. Металлической пластины с одной стороны.
2. Электромагнита с другой стороны.

Ток, приходящий на обмотку катушки электромагнита создает сильное магнитное поле, притягивающее к себе металлическую пластину. Для открывания замка электрическая цепь разрывается путем нажатия специальной кнопки, ток перестает поступать на обмотку катушки, магнитное поле исчезает, запор открывается.

Преимущества и недостатки

Установка калиточного электромагнитного замка имеет ряд преимуществ. Они заключаются в:

1. Простоте и легкости установки.
2. Надежности и компактности конструкции.
3. Удобстве открывания с помощью электронного ключа или дистанционного пульта.
4. Возможности сочетать запорное устройство с домофоном, камерой наблюдения, и пр.
5. Широком диапазоне рабочих температур (устройства могут работать при температуре от -30 до +50˚С).
6. Устойчивости к повышенной влажности.
7. Отсутствии движущихся элементов, наиболее подверженных поломкам.
8. Возможности открывания дистанционно.
9. Длительной эксплуатации.
10. Доступности цены.

Основным недостатком электромагнитных замков является их зависимость от электроснабжения. Ведь если на обмотку катушки магнита перестанет поступать электрический ток, калитка без электричества тот час же окажется не запертой. Однако у этой проблемы есть пути решения:

• устройство можно подключить к сети через установку бесперебойного питания;
• приобрести замок со встроенным аккумулятором, который способен поддерживать работоспособность механизма без электричества в среднем около суток.

Также к недостаткам можно отнести тот факт, что запорные электромагнитные устройства обладают большими габаритами и весом в сравнении с некоторыми другими видами замков.

БЕСПЕРЕБОЙНОЕ ПИТАНИЕ ЭЛЕКТРОМАГНИТНОГО ЗАМКА

В начале статьи я обращал внимание, что электромагнитный замок работает, пока на нем имеется напряжение питания. Отключение электроэнергии ведет к его разблокировке, если не принято дополнительных мер.. Самым действенным способом является установка бесперебойного блока

Про такие характеристики как напряжение и ток уже говорилось, давайте рассмотрим расчет емкости аккумуляторной батареи.

Самым действенным способом является установка бесперебойного блока. Про такие характеристики как напряжение и ток уже говорилось, давайте рассмотрим расчет емкости аккумуляторной батареи.

Все достаточно просто, измеряется она в Ампер/часах и показывает в течение какого времени способна отдавать определенный ток. Если грубо, то АКБ 7А/ч способна в течении 7 часов давать 1 ампер (на практике меньше, скорее всего окажется).

Теперь берем формулу: E=T*I, где:

• E – емкость аккумулятора;
• T – время его работы при токе потребления I.

Предположим, у нас есть замок, потребляющий 500 мА=0,5А, и необходимо обеспечить его работу при отключении внешнего напряжения в течение 10 часов.

E=10*0,5А=5А/час. То есть, достаточно будет бесперебойного блока питания с аккумулятором больше 5 ампер часов. Ближайшее значение из стандартного ряда 7А/час.

В принципе, это все основное, что нужно знать про выбор блока питания для электромагнитного замка. Ну, совсем не лишим будет защита от короткого замыкания и от глубокого разряда АКБ. Эти опции несколько удорожат источник бесперебойного питания, но оно того стоит.

Плюсы и минусы

Определяя особенности эксплуатации электромеханических замковых систем, нужно отметить их удобство. Можно заблокировать замок калитки с внутренней стороны. Так, человек, который находится снаружи, не откроет его даже ключом.

Накладные морозостойкие запоры

Надежность – основное отличие электромеханических запирающих устройств. Хороший морозоустойчивый замок из нержавейки служит продолжительное время без замены (до 50 лет).

Домофон подразумевает обязательный монтаж электромеханического замка на калитку. Составные элементы, находящиеся в одном контуре, помогают обеспечивать контроль за участком, позволяют закрывать замок дистанционно.

Во время крепления оборудования его можно поставить в вертикальном или горизонтальном положении. Прежде чем купить запорный механизм, нужно изучить рейтинг этих устройств, стоимость, особенности крепления к профилю двери.

Уличный электромеханический вариант

Преимущества установки на калитку замка очевидны:

• надежность;
• продолжительное время службы;
• подключение к разным системам безопасности;
• цена оборудования;
• использование в любых ситуациях.

Схема подключения с домофоном

Электромеханический замок не универсален. Выделяют некоторые недостатки:

• в случае поломки требуется приложить немало усилий, чтобы открыть калитку, тем более если дополнительно установлены верхний и нижний ригели;
• щеколда, которая выступает из торца полотна, может порвать одежду или травмировать человека, проходящего через калитку;
• требуется организовать постоянное электропитание;
• могут отмечаться сбои при повышенной влажности и пониженной температуре (если замок не является морозоустойчивым).

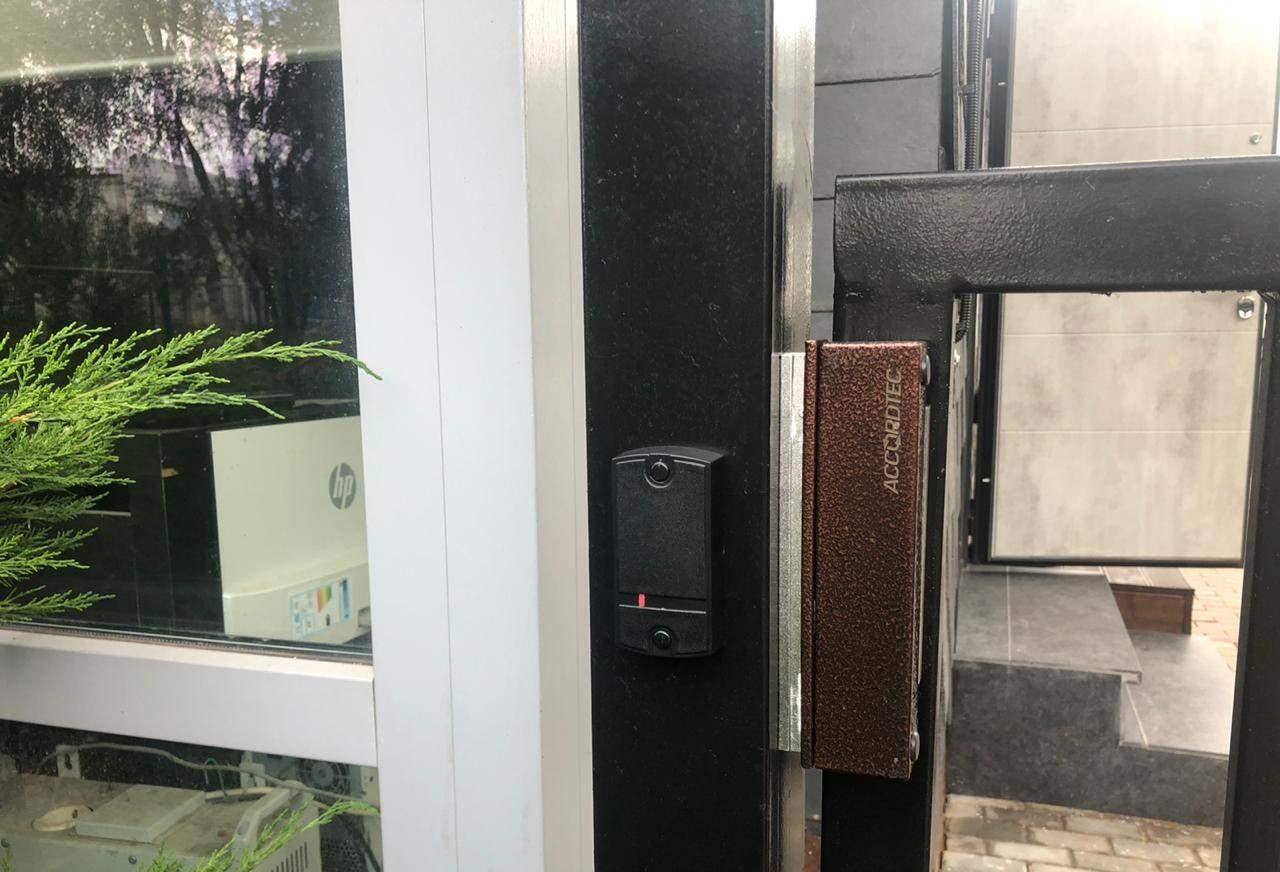

На фото ниже показан замок на калитке.

Falcon eye

Общие сведения

Электрозамки имеют множество достоинств, которые присущи лишь им за счет надежной системы, а также по принципу работы. Сегодня существует большое количество конструкций различной комплектации.

Особенности конструкций

Принцип работы электрозамков довольно простой. В роли запирающего механизма замка выступают защелки в виде штырей, в закрытом состоянии плотно выжимающиеся пружинами в паз, который находится с противоположной стороны, этим самым запирая калитку или ворота.

Электромагнитный вид замка

Во время открывания, когда нажимается кнопка пульта, производится прикладывание пластикового ключа, нажимается стационарная кнопка. Либо это кодовый замок, в котором система оттягивает запорные штыри, сжимая пружины. Затвор расположен под определенным углом, так калитка может закрываться в автоматическом режиме.

Принципиальная схема для подключения электрозамка своими руками

Наиболее эффективной является система, которая имеет несколько режимов. Ночной обеспечивает надежное закрывание калитки, дневной позволяет управлять воротами, не выходя из дома. Используются эти системы для ворот в гараже, входной калитки и двери.

На калитке

Комплектация

Зачастую замок с электроприводом продается одновременно с видеодомофоном. Он встроен в конструкцию. Это довольно удобно и дает возможность сэкономить на приобретении домофона и замка по отдельности.

Электромеханический вид устройства для калитки

Преимущества и недостатки

Конструкция, которая объединяет надежность механики и удобство электронной системы, имеет множество преимуществ.

Основные достоинства электрозамка:

1. Сложность взлома. У многих моделей электрозамков отсутствует скважина для ключа. Соответственно, злоумышленник не сможет определить, к какому виду относится эта конструкция.
2. Устройство не заедает. Открытие и закрытие электрозамка производится очень легко.
3. Продолжительное время эксплуатации. В отличие от механических аналогов время службы электрозамка в 2 раза больше.
4. Бесшумная работа.
5. Конструкцию и монтаж электрозамка можно комбинировать с разными системами охраны.
6. Возможность дистанционного открытия замка.
7. Может устанавливаться на любые полотна дверей (профнастил, дерево, металл).

Вариант из магазина

Недостатки:

• для нормального функционирования требуется постоянная подача электричества;
• электрический замок на калитку сложней в монтаже в отличие от механического;
• у многих моделей замков ригель находится снаружи, об который можно случайно зацепиться;
• уличный замок желательно накрыть козырьком, в противном случае пониженная температура и атмосферные осадки вызовут сбои в работе;
• цена электрического замка выше в отличие от механического. К этой стоимости нужно добавить постоянный расход электричества.

Cisa

Как выбрать электромагнитный замок

Прежде чем приступить к выбору нужно определить тип, материал, назначение и расположение двери, для которой он предназначен. Для металлических, пластиковых и стеклянных дверей подойдут только накладные модели. Деревянные можно оснащать запорами врезного или полуврезного типа. Электромагнитный замок на калитку – обязательно накладной, с антикоррозионным покрытием. Уличный электромагнитный замок работает в условия частого перепада температур. Для таких условий лучше выбирать изделия из нержавеющей стали. Рассмотрим основные критерии выбора более подробно.

Сфера использования

Электромагнитный замок редко используется в квартирах. Причина тут одна ­– необходимость постоянной подачи на устройство электроэнергии. Запирающие устройства этого типа нашли широкое применение в офисах, производственных помещениях и магазинах – всюду, где необходимо организовать систему контроля и управления доступом (СКУД) персонала на объект. Для ограничения прохода посторонних на подконтрольную территорию достаточно установить на двери электромагнитный замок, оборудованный контроллером и считывателем, обеспечить персонал т.н. идентификаторами, в качестве которых используются:

• Карты доступа – пластиковые карты, прикладываемые к считывателю для идентификации владельца;
• Ключи – таблетки – небольшие устройства, по форме напоминающие таблетку из металла с пластиковой рукоятью, прижимаются к считывателю;
• Брелоки – пластиковые «таблетки» с электронной начинкой, так же прижимаются к считывателю.

Руководитель учреждения или владелец магазина может быть уверен в том, что в неурочное время никто из посторонних не проникнет на объект. Каждый проход фиксируется запоминающим устройством. При необходимости можно с точностью до минуты установить: кто из персонала выходил, когда вернулся и сколько отсутствовал на рабочем месте. Объединенная с охранной сигнализацией система контроля доступа оповестит владельца и охрану о несанкционированных проникновениях на объект.

Сила удержания двери

Поскольку рассматриваемые нами запирающие устройства представляют собой электромагнит, при выборе замка обязательно рассматривается такой важнейший его параметр как усилие притягивания якоря – ответной пластины, располагаемой обычно напротив собственно замка (магнита) с минимальным зазором между ними. Усилие это должно быть достаточным, чтобы злоумышленник, какой бы физической силой он не обладал, не смог бы отжать дверь, не отключая подачи электроэнергии. Отмычка, лом и даже болгарка не помогут вору справиться с таким запором не привлекая внимания посторонних, а свидетели взлома ему не нужны.

Минимальное усилие притягивания недорогих моделей не может быть меньше 150 кг. Чаще всего производители предлагают замки с усилием сцепления 250 -290 кг. Самые надежные устройства создают усилие притягивания в 340-400 кг.

Способ монтажа

Выше уже было сказано, что электромагнитные замки бывают врезные, полуврезные и накладные. Врезной монтируется практически так же, как его механический аналог. Однако есть некоторые отличия. Если ответная планка механического устройства врезается в коробку и прикручивается к ней намертво, якорная пластина электромагнитного замка должна иметь некоторый люфт, обеспечивающий плотное прилегание ее к поверхности электромагнита. Если якорь закрепить намертво и при этом допустить наличие зазора между ним и магнитом, дверь можно будет легко отжать без отключения питания. Это правило верно для полуврезных и накладных устройств.

В комплекте всегда поставляется крепежный винт с резиновой прокладкой. Он пропускается через якорь, с обратной стороны на него надевается пластина, затем резьбовая часть винта пропускается через монтажную планку-уголок, которая крепится к коробке. Резиновая прокладка обеспечивает наличие необходимого люфта якорной планки.  Производители разрабатывают специальные кронштейны для крепления своих моделей на двери любых типов и из любого материала. Как правило это уголки, к одной стороне которых крепится замок (якорь), другая полка служит для крепления кронштейна к коробке или стене помещения.

Подключение к электросети должно выполняться в строгом соответствии с инструкцией пользователя. Малейшее нарушение ее грозит неэффективной работой устройства и возможным поражением пользователя электрическим током. Опытные пользователи советуют не экономить на аккумуляторах, блоках питания и «бесперебойниках», т.е. приобретать только высококачественную аппаратуру.

Лучшие производители противопожарных дверей

Как устроен электромагнитный замок

Чтобы точно определить виновника проблемы, выраженной в неправильной работе изделия с электромагнитом, необходимо знать его устройство и принцип действия. Современные производители поставляют на рынок модели механизмов, которые различаются:

• формой и габаритами;
• техническими характеристиками;
• способом монтажа;
• принципом действия и управления.

По принципу функционирования они могут быть удерживающими и сдвиговыми. Первые устанавливаются в местах, где необходима большая пропускная способность. Предусматривают накладной тип монтажа в любом месте двери: снизу, сбоку, сверху. Наиболее рациональным выступает верхнее крепление, поскольку тогда конструкция не уменьшает габариты дверного проема.

Сдвиговые модели являются более надежными. Система действует по принципу сдвига язычка, в рабочем положении надежно удерживающего двери в запертом состоянии. Устанавливается такой замок (точнее, его исполнительный механизм) на полотно. Он не уменьшает габариты проема, имеет эстетичный внешний вид.

По способу управления различают замковые устройства с электроникой и без нее. Первые более уязвимы, поскольку в их составе присутствуют магнитоконтактные датчики и постоянные магниты.

В стандартном виде устройство системы запирания с электромагнитом представлено:

1. Запирающим механизмом с ответной планкой и проводами подключения.
2. Контроллером. Этот элемент обеспечивает управление всеми остальными комплектующими.
3. Считывателем. Представлен в виде кодовой панели, передающей сигнал для открывания дверей на контроллер в случае правильного введения секретного кода. В зависимости от модели ключи могут быть исполнены в виде брелока, карты или представлять собой определенную цифровую комбинацию.
4. Комплектом ключей с микрочипом.
5. Кнопкой, обеспечивающей открывание двери изнутри без использования ключа.
6. Источником питания 220 Вольт или адаптером. Применяется для обеспечения постоянной связи между элементами, отвечающими за удержание двери в закрытом положении.
7. Электрическими проводами, кабелями и соединителями.

Важно! Состав системы электромагнитного запирания может быть расширен за счет включения домофона, видеодомофона и доводчика, обеспечивающего плавность закрытия двери.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Электронные датчики

Нередко замки электромагнитного типа оснащаются встроенными датчиками Холла. Данное устройство реагирует на положение замкового механизма и запирание полотна двери. Такой датчик всегда расположен внутри изделия, потому при внешнем визуальном осмотре невозможно определенно сказать оснащен ли замок подобным устройством.

Благодаря датчику Холла в сердечник механизма с высокой скоростью подаются сигналы и с его помощью можно узнать, не только открыта или заперта дверь, но и сколько человек проходило через нее.

Существенным плюсом подобных датчиков является высокие противовзломные показатели, а также износоустойчивость. Изделия не чувствительны к перепадам температур и повышению уровня влажности. Кроме того, вскрыть механизм при помощи стандартных средств в виде отмычек невозможно.

Что такое электромагнитный замок

Электромагнитный замок — это специфический тип запорных механизмов, работающих не на механическом принципе. Здесь используется взаимодействие электромагнитов, удерживающих дверь в закрытом положении все время, пока на них подается электропитание. Усилие притяжения магнитов весьма велико, и открыть дверь без ключа весьма сложно.

Электромагнитный замок — это специфический тип запорных механизмов

Минимальным усилием на отрыв для калиток является 250 кг, а для кованых створок или полотен из массивного металла необходимо усилие в пределах 1000 кг.

Обратите внимание! Необходимо понимать, что электромагнитный замок реализован в виде целого комплекта устройств и элементов. В его состав входят:

В его состав входят:

• контроллер (это устройство управления, к которому подключены все остальные узлы замка);
• считыватель данных. Этот узел реализован в виде панели, принимающей команду на открывание с помощью того или иного элемента (его тип зависит от модели замка);
• собственно замок. Это электромагнит со стальной ответной планкой;
• кнопки для открывания замка изнутри;

• ключи. Как правило, в комплекте имеется 6 ключей, из которых один заранее запрограммирован. Код для управления замком копируется с него и устанавливается на все остальные ключи;
• соединительные провода;
• блок питания, подключаемый к сети 220 В.

В качестве вспомогательного оборудования могут присутствовать:

• домофон, видеофон;
• панель ввода кодов;
• кнопка вызова хозяев дома.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Для калитки наличие вспомогательных элементов весьма важно, так как для посетителей будет проблематично вызвать владельца другим способом. Наиболее удобным считается установка видеофона, чтобы владелец сразу мог решить, надо ли ему открывать дверь и общаться с визитерами

Это экономит время и усилия.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com
