Выбор и установка светодиодных светильников для гаража

Возможные варианты

Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.

Лента

Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.

На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.

Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.

Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.

Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.

Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.

Несколько конкретных образцов светодиодных лент:

• SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
• SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).

Освещение гаража светодиодной лентой — фото:

Светильники

Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.

Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.

По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.

Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).

Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.

Некоторые варианты:

• Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
• Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.

Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.

Самостоятельное изготовление светодиодных устройств

При желании изготовить светодиодный прибор можно и своими руками. Понадобится такой список материалов:

• бывшая в употреблении галогенная лампочка без передней панели;
• несколько светодиодов;
• резисторы-ограничители;
• алюминиевый лист;
• высококачественный клей.

Вначале достаем из галогенной лампочки осветительный компонент. Для этого нам понадобится отвертка, которой освобождаем посадочное место.

Далее изготавливаем из алюминия светоотражатель. В него монтируем светодиодные светильники. Для этого используем клей, которым по очереди фиксируем каждый световой диод. Отражатель лучше всего зафиксировать к какому-либо держателю.

Приступаем к пайке светодиодов между собой, соблюдая принцип полярности. Излишки светодиодов отрезаем, а оставшиеся выводы сгибаем.

Обратите внимание! Не должно быть каких-либо пересечений, иначе не избежать короткого замыкания. Паяем резисторы-ограничители

Выводы подводим к + и —. Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал

Паяем резисторы-ограничители. Выводы подводим к + и —. Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал.

Когда пайка закончена, помещаем светодиодную трубу в корпус. Закладываем силиконом участок, на котором в самом начале с помощью отвертки зачищали посадочное место. Используя маркер, указываем на цоколе полярность. Излишки выводов опять уменьшаем при помощи кусачек.

Подключение светодиодного устройства к аккумулятору осуществляется согласно полярности. Если все сделано правильно, устройство готово к эксплуатации.

Освещение смотровой канавы

В смотровую яму нужно устанавливать прочные влагоустойчивые светильники

Человек работает в непосредственной близости от осветительных приборов, установленных в смотровой канаве. Скопление сырости приводит к утечке электрического тока, который опасен для людей. Это повышает требования безопасности к обустройству освещения в смотровой канаве.

Стационарное и переносное освещение гаражной ямы выполняют подводом линии с напряжением 36 В и ниже. Такую величину напряжения получают на понижающем трансформаторе.

В яму устанавливают герметичные, влагоустойчивые, пыленепроницаемые светильники, покрытые ударопрочными плафонами. Дополнительно закрывают защитными решетками.

Как сделать монтажные работы самостоятельно?

Многие задаются вопросом: «Как сделать свет в гараже?». Все банально просто, необходимо выполнить несколько стадий по проектировке, монтажу светильников, кабелей и выключателей, а также подключению к питающей линии. Например, можно без труда заменить старые лампы на светодиодные, у которых мощность в несколько раз ниже. Если дополнительно использовать светодиодную ленту, придется купить блок питания 220/12 В.

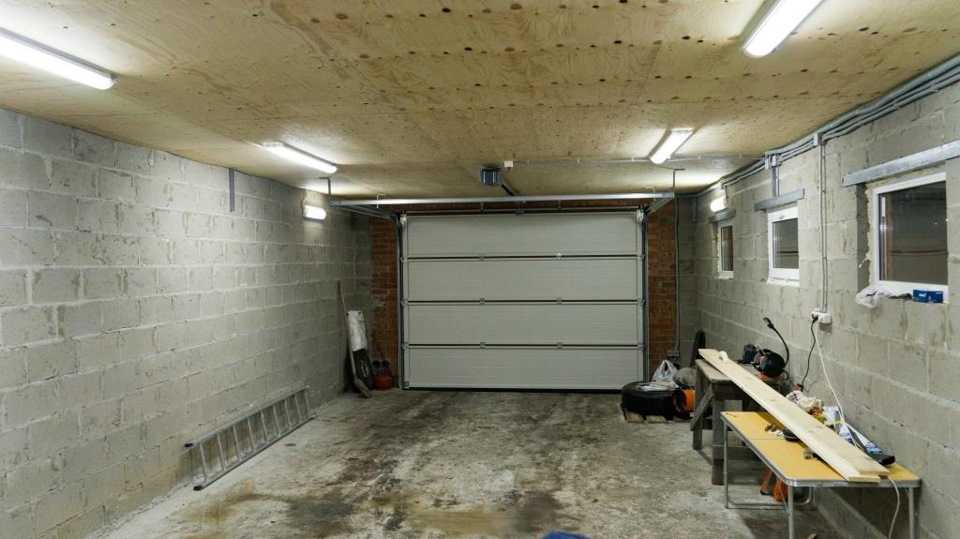

Правильно размещенные светильники

Планировка освещения

Во время проектировки необходимо учитывать, что светодиодные светильники для гаража должны быть смонтированы так, чтобы в любом месте помещения было оптимальное освещение. Для этого потребуется прикрепить источники света по контуру гаража, но в этом случаи необходимо рассеивать поток света. Для крепления светодиодных лент нужно зачистить поверхность в плафоне, где затем они сажаются на клей.

Соединение светодиодов и коммутация линий

На то, какой длины будет лента из светодиодов, влияет размер гаража и площадь, которую необходимо осветить. Можно самому сделать два таких плафона и повесить их либо на стены, либо на потолок. После того как выполнен монтаж, потребуется соединить между собой ленты, находящиеся в самодельных светильниках, и выполнить подключение к источнику питания. Также можно применять переносной прожектор. Он подойдет тем, у кого нет освещения в смотровой яме, или если оно плохое в труднодоступных зонах.

Светильники основного освещения обычно устанавливают на потолке. Тот, который будет размещаться над капотом автомобиля, не должен создавать тень или слепить владельца. Непосредственно в рабочие зоны можно устанавливать точечные светильники.

Наличие смотровой ямы в гараже обуславливает выполнение качественного освещения в той зоне. Это связано с тем, что автомобиль полностью перекрывает поступаемый поток света. Для яркого освещения можно использовать светодиодную ленту или светильники, которые крепятся в удобных для владельца местах.

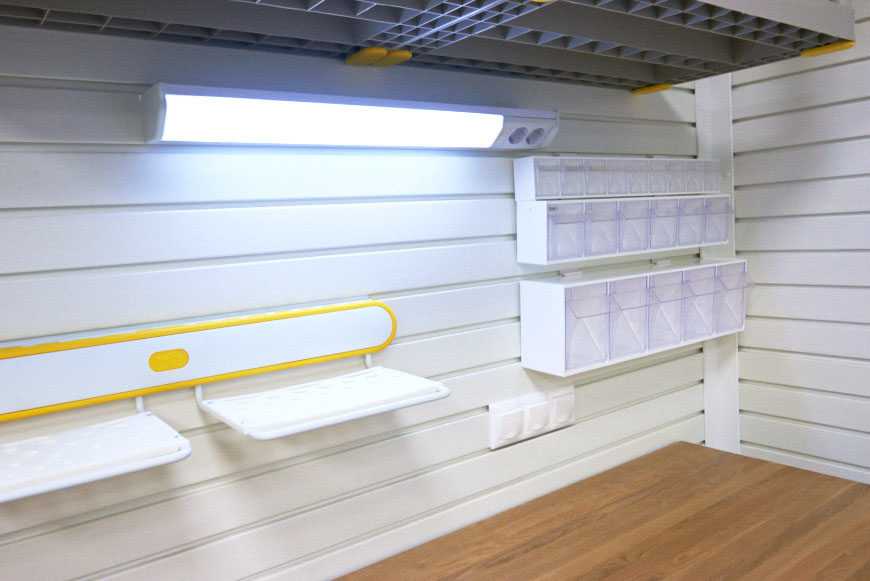

Светодиодный светильник над верстаком

Для подключения к сети прокладывается электрический кабель. Осветители в яме лучше вмонтировать в специальные пазы. Это позволит сохранить их от механического воздействия, а также человек не будет постоянно за них цепляться. Корпус светильника должен иметь защиту IP67. Это связано с тем, что яма находится ниже уровня пола и в ней постоянно накапливается влага, пыль, может проливаться масло. Питание светильников в смотровой яме должно осуществляться с отдельного автомата, рассчитанного на минимальный ток срабатывания.

Переход на светодиодное освещение в настоящее время является дорогостоящим удовольствием. Именно поэтому многие владельцы гаражей пользуются лампами накаливания.

Начало работы

Перед началом работы нужно сделать следующие шаги:

1. Создать план.
2. Купить нужные материалы и оборудование.

Можно приступать к монтажу.

При выборе светильников нужно обратить внимание на 4 аспекта:

Установка освящения так, чтобы не было темных мест.
Равномерное распределение светового потока. Это позволит избежать проблем при парковке автомобиля. Также это поможет при ремонте поврежденного транспорта.
Рекомендуется заранее построить схему размещения светильников

При этом она должна быть понятной и осуществимой.
Обратить внимание на экономию. Замените обычные лампы на экономки.. Чтобы правильно провести свет в гараж, обратите внимание на все преимущества и недостатки современных ламп

Проверьте их характеристики и сравните между собой

Чтобы правильно провести свет в гараж, обратите внимание на все преимущества и недостатки современных ламп. Проверьте их характеристики и сравните между собой. Они должны не только экономить энергию, но и хорошо освещать все места

Они должны не только экономить энергию, но и хорошо освещать все места.

Самые популярные на сегодняшний день:

1. Энергосберегающие.
2. Светодиодные.
3. Люминесцентные.
4. Галогенные.

Форма ламп может быть разной, в зависимости от пожеланий пользователей.

Как рассчитать освещение в гараже светодиодными лампами?

Каждый гараж нуждается в освещении, это не зависит от периодичности его использования. Освещение должно быть качественным и безопасным. На сегодняшний день на рынке представлен широкий выбор ассортимент осветительных приборов.

Существует множество вариантов организовать освещение в вашем гараже. Но следует учитывать, что для гаражного помещения установлены свои стандарты, заметно отличающиеся от, например, норм жилого или индустриального помещения.

Одно из достаточно популярных (но дорогих) решений –светодиодное освещение. Свою популярность данный вариант завоевал благодаря целому ряду преимуществ. Светодиоды чрезвычайно долговечны, срок службы некоторых составляет 70-80 тысяч часов.

Светильники данного типа не нагреваются при использовании, а значит отвечают высоким требованиям пожарной безопасности.

Это особенно важно для гаражных помещений, так как в них зачастую хранятся горюче-смазочные вещества. Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения

Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре

Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре.

Для расчёта освещения можно использовать стандартное уравнение, которое применяют для ламп накаливания. Уравнение имеет вид:

О = М х П/к, где

М – мощность осветительного прибора (на метр квадратный);

П – площадь гаражного помещения;

к – количество ламп/приборов;

О – освещенность, результат расчётов.

Но вычислить мощность можно несколько проще, для этого необходимо воспользоваться одним правилом. Согласно ему на один квадратный метр гаражного помещения должно приходиться 20 Ватт мощности. Приведем пример:

Есть гараж с площадью 30 квадратных метров (6х5 метра). Площадь необходимо умножить на 20 Ватт, получаем 600 Ватт. Это значение является нормой для гаражного помещения с размерами 6×5 метров.

После расчётов предстоит сделать выбор – осветительные приборы какой мощности следует применить для создания освещения. Допустим, были куплены 60-Ваттные лампы, тогда для всего гаража вам понадобится 10 светильников (600/60).

Но есть важный нюанс – соответствие мощностисветодиодных ламп и обычных ламп накаливания.

Освещение рабочих зон

Чтобы освещение рабочих мест отвечало всем требованиям, надо знать, как правильно его организовать. В гараже этими зонами являются:

• верстак или рабочий стол;
• стеллажи;
• смотровая яма.

На самом деле количество рабочих мест может быть больше или меньше. Все зависит от размеров помещения и характера работ, проводимых в нем.

Установка светильников

Освещение верстака или рабочего стола обычно делают направленным, точечным. В нем используются галогенные светильники напряжением 220 или 12 В. Лампы устанавливаются ниже уровня глаз. Светильник могут крепиться на поворотном кронштейне для изменения направления света, он не должен слепить глаза. Если применяются низковольтные светильники, то питание осуществляется через понижающий трансформатор. При использовании ламп накаливания в освещении стола необходимо использовать защитные плафоны. Подача питания на рабочее место осуществляется от отдельного выключателя. Понижающий трансформатор имеет свою сеть и питает все низковольтные приборы. По условиям безопасности на все розетки наносятся надписи о напряжении сети, от которой они питаются.

От размещения стеллажей в гараже будет зависеть установка светильников. Если стеллажи многоярусные, то желательно осветить каждый ярус. Для этого использовать светодиоды нет необходимости. Здесь будет достаточно установить обычные лампы накаливания мощностью 40-60 Вт. Их обычно размещают в закрытых плафонах. Чтобы луч при включении не слепил глаза, светильники оборудуют защитными козырьками. На верхнем ярусе устанавливать светильники необязательно, там будет достаточно основного потолочного света. Так как освещение стеллажей используется периодически, то желательно, чтобы каждый ярус или стеллаж имел свой выключатель. Все стеллажное освещение запитывается от своего автомата. Наиболее простой вариант — использование светодиодного головного фонаря.

Схема подключения освещения смотровой ямы несколько отличается от основной. Из условий безопасности прокладка кабеля в яму осуществляется в бронерукаве, уложенном в полу на глубине не менее 5 см. Для освещения смотровой ямы используется низковольтное точечное освещение. В связи с влажностью места лампы напряжением 12 В обязательно устанавливаются в водозащищенный светильник с герметичным вводом. Приборы делают выдвижными и размещают в нишах. На дно смотровой ямы устанавливают деревянный поддон. В качестве подсветки можно использовать светодиодную ленту. Выключатели в яме не устанавливают.

Выбор светильников и их расположения

Разместить свет освещая все рабочие зоны.

Для регулярной работы с автомобилем рекомендуется сделать общую и локальную схемы освещения. Общая подсветка удовлетворит основную потребность в световом потоке, а локальная — точечно осветит рабочие зоны.

Общее освещение

Для освещения всего гаража стоит использовать накладные светильники. Они занимают немного места и подходят для потолочного и настенного размещения.

К лампам для общего освещения предъявляются следующие требования:

1. Они должны быть закрытого типа и иметь прочное защитное стекло.
2. На светильники, прикрепленные ниже 1 м от пола, нужно установить металлическую решетку, предохраняющую их от механического повреждения.
3. На пути излучения должен располагаться рассеиватель.
4. Общий световой поток нужно разделить на несколько источников, в помещении не должно быть резкого градиента освещенности и теневых зон.

Локальная подсветка

Для освещения верстака, рабочего стола или отдельных зон машины могут потребоваться дополнительные лампы.

Правильно установленный светильник отвечает следующим требованиям:

• находится вне поля зрения при работе;
• не раздражает и не слепит глаза;
• хорошо освещает рабочую зону;
• прочно фиксируется в заданном положении (для подвижных приборов).

Единственный локальный светильник желательно делать переносным или монтировать на поворотный кронштейн. Это позволит поворачивать источник света, направляя поток на нужную часть машины или другой конструкции.

Выполняем все правила установки.

Нормативы и список требований по размещению

Соблюдение такого требования будет обеспечивать эксплуатацию и ремонт автомобильного транспорта без каких-либо проблем. Вместо с общим освещением, отдельные гаражные зоны стоит освещать дополнительно, к примеру, место где стоит верстак. Это будет модульная схема, дающая возможность осветить и общее пространство, и определенную зону для проведения работ.

Так как цена электрический энергии постоянно увеличивается, то важно стремиться уменьшать затраты на освещение, но никак не в ущерб качества. Обычно в гараж не проникает солнечный свет, а искусственный тип освещения нужен постоянно, и потому точно есть смысл использовать энергосберегающие лампы, а еще предусматривать источник аварийного освещения на случай, если пропадет электрическая энергия

Осветительные параметры для рабочей зоны регламентируются специальным межгосударственным стандартом (речь идет о ГОСТ ISО 8995-2002)

Обычно в гараж не проникает солнечный свет, а искусственный тип освещения нужен постоянно, и потому точно есть смысл использовать энергосберегающие лампы, а еще предусматривать источник аварийного освещения на случай, если пропадет электрическая энергия. Осветительные параметры для рабочей зоны регламентируются специальным межгосударственным стандартом (речь идет о ГОСТ ISО 8995-2002).

Следует помнить о том, что качество освещения около зоны для работ будет зависеть зрение (и работников, и ваше). По этой причине не стоит жадничать и экономить на выборе светильников для гаража.

Обратите внимание, что по ГОСТу ISО п.6.2 8995-202, при создании определенного сценария освещения стоит учесть тот факт, что из-за запыленности, утраты яркости спустя время определенные виды ламп, освещенность гаража будет уменьшаться, и потому для начала следует сделать задел по яркости, то есть лучше в проект закладывают яркость освещения, которая выше требуемой

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность. В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

• warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
• neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
• cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, Лм	Накаливания, Вт	Люминесцентные, Вт	LED, Вт
250	20	5	3
400	40	8	4
700	60	15	10
950	75	19	11
1300	100	26	14
1800	150	36	20

Как провести работу

Чтобы сделать все правильно, надо соблюдать пошаговую инструкцию и выполнять ее этап за этапом. Тогда никаких проблем не возникнет и разобраться в процессе не составит труда. Все работы важны, если упустить какой-то момент, потом придется переделывать систему или даже прокладывать ее заново.

Подготовка

Начинать нужно задолго до выполнения работы. В первую очередь получить все необходимые разрешения и разобраться с подключением к силовой линии. Также надо подготовить инструмент для работы, его набор зависит от способа прокладки кабеля

Важно помнить следующее:

1. В первую очередь составить проект. В нем предусмотреть все важные моменты: место установки электрического щитка, расположение распределительных коробок, светильников и розеток. Также определить, как будет прокладываться кабель, где лучше поместить понижающий трансформатор и другие линии при их наличии.

2. Купить светильники, розетки, распределительный шкаф и другие комплектующие – автоматы, УЗО, соединительные колодки, трансформатор и т.д. Также приобрести кабель нужного сечения, брать с запасом, так как нужно оставлять концы для подключения, а фактический расход может оказаться немного больше, чем по плану.

3. Также купить все что надо для прокладки кабеля. Если он будет размещен открытым способом, то нужны кабель-каналы или специальные скобы. При скрытой прокладке понадобится гофрированный рукав, который укладывается по всей длине кабельных линий.
4. Определить способ подключения. Если нужно подводить отдельно, используется вариант с воздушной линией или подземной прокладкой кабеля. В гаражных кооперативах электричество обычно проведено по верхней части гаража и нужно сделать ответвление.

Пример простейшего проекта проводки в гараже.

Прокладка проводки

Лучше всего делать скрытую проводку, чтобы исключить любой риск повреждения кабеля и спрятать его от неблагоприятных воздействий. Работа проводится так:

Размечаются линии прокладки, проще всего сделать метки на стенах, чтобы иметь четкие ориентиры перед глазами. Помнить о нормах и вести кабель строго по вертикали или горизонтали.
Если будет использована открытая проводка, закрепить кабель-канал саморезами или дюбель-гвоздями в зависимости от типа стены. Углы зарезать под 45 градусов, чтобы стыки были четкими и не открывали кабель.

При скрытом варианте делаются штробы такого размера, чтобы туда помещался гофрированный рукав. Проще всего делать надрезы болгаркой, а затем выбивать перфоратором.

Уложить кабель. Соединения делать с помощью колодок

Если используются скрутки, их нужно пропаивать и помещать в термоусадочную трубку.

После укладки закрыть кабель-канал или зашпаклевать штробы, чтобы скрыть место прокладки, оставить выведенные провода в нужных местах.
Особое внимание уделить проводке, которая ведется в смотровую яму. Она должна быть скрытой и хорошо гидроизолированной

Идеальное решение – уложить ее при заливке стяжки.

Закрепить светильники и розетки в местах их расположения. Выбирать способ крепления в зависимости от типа оборудования и поверхности, на которой оно установлено. Уделить особое внимание контактам, они должны быть надежными и хорошо заизолированными.

Есть специальные соединители проводки, которые обеспечивают герметичность стыка.

Монтаж электрощитка

Это основной элемент, от которого ведутся все линии в гараже, поэтому его нужно делать качественно, не экономить на комплектующих. Работы проводятся так:

1. Закрепляется распределительный шкаф, лучше всего ставить его около входа для удобства включения и выключения.
2. В первую очередь ставится вводный автомат, который будет отвечать за подачу электроэнергии. При необходимости устанавливают счетчик.
3. Далее надо поставить линейные автоматы. Тут все делается по схеме, подбираются модели подходящей мощности. Также на каждый автомат ставится УЗО для защиты от замыканий, оно должно коммутировать как фазу, так и ноль.
4. Ставится понижающий трансформатор, его также проще всего расположить в щитке.

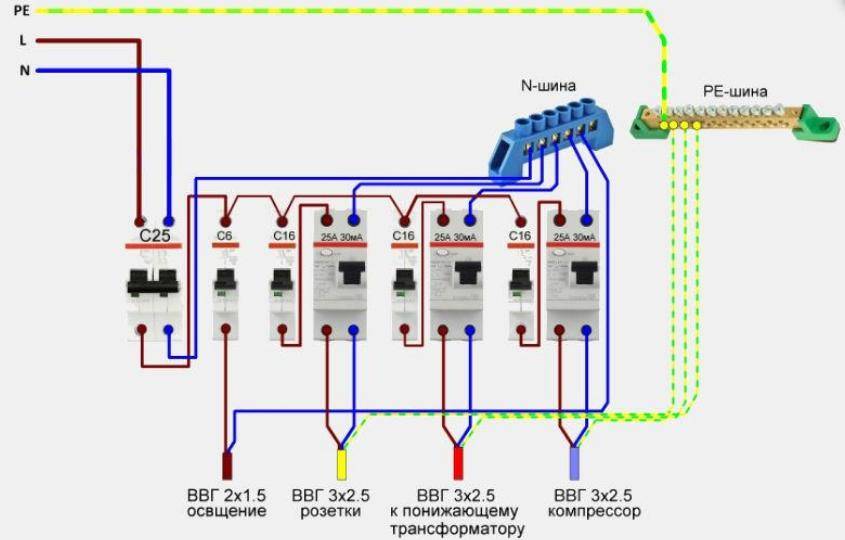

Пример подключения щитка в гараже.

Кстати! Не стоит забывать о заземляющем контуре, его следует делать при монтаже проводки.
