Уличный замок для калитки: виды и варианты

Пошаговая инструкция

Место для замка вначале отмечают маркером, затем механизм закрепляется болтами

Сделать монтаж замка на ворота своими руками можно, следуя несложной пошаговой инструкции:

На высоте около 1 м от земли необходимо сделать разметку под корпус. Приложив замок к профилю, отмечают нижний и верхний край, боковые стороны.
В углах отмеченного прямоугольника высверливают отверстия. Так легче работать болгаркой, не повредив лишний металл.
Углошлифовальной машинкой делают отверстие-паз в профильной трубе. Углы дотачивают напильником. Перед работой желательно демонтировать профлист, чтобы не повредить защитный слой и для удобства работы.
Вставляют в паз замок и отмечают места крепления. Высверливают отверстие на 0,3 мм меньше диаметра крепёжного самореза. Другой вариант — нарезают резьбу для винтов.
Прикладывая корпус замка к профилю, отмечают места для секретного механизма или прорези для ключа. Просверливают отверстия необходимого диаметра, или прорезают замочную скважину для сувальдных или реечных ключей

Важно предварительно изучить подробную инструкцию производителя. В ней часто находится шаблон, который помогает сделать разметку.
Крепят замок, при необходимости устанавливают цилиндровый механизм.
Закрыв калитку, отмечают места куда будет входить засов на косяке двери.
Вырезают пазы, проверяют, чтобы засовы при закрывании свободно заходили в отверстия

Напильником добиваются точности совпадения.
Устанавливают декоративную планку на косяк калитки.
Сделав замеры, вырезают пластины для изготовления защитного кожуха. Пластины приваривают, предварительно сняв замок, обязательно защитив или сняв профлист.
Для калиток, обрамлённых евроштакетником, корпус защищают со всех сторон.
После сварки кожух и профильную трубу красят, чтобы предотвратить коррозию.
После установки всех элементов проводят монтаж декоративных элементов со стороны двора и улицы.

Требования к уличным замкам

Здесь нас ждет открытие: специальных замков для калиток не существует! Большинство производителей не выделяет такую категорию в своей продукции. Исключение – бельгийская компания Locinox. Так что берите обычный – для деревянных или металлических дверей.

Основные требования:

• стойкость к коррозии,
• легкость монтажа,
• износоустойчивость,
• компактность,
• надежность,
• устойчивость к погодным и механическим воздействиям,
• удобство.

Следует исключить возможность замерзания конструкции после оттепели (основная проблема), покрытия слоем льда или снега.

Крупногабаритная система не годится для тонкого металла. А изделие с незащищенным корпусом быстро придет в негодность из-за уличной пыли или попадающей внутрь влаги.

Накладные устройства труднее поддаются взлому (потребуется лом или топор), но их легче установить. Дачники чаще выбирают врезную конструкцию. На двери из профнастила лучше ставить электромеханические или электромагнитные системы.

Кодовые

Система работы запорного механизма заключается в подборе комбинации (кода), которая приводит в действие запорный механизм. Основное преимущество таких замков – возможность обойтись без ключа, достаточно просто запомнить код.

Различают следующие кодовые замки:

1. Механические.
2. Электромеханические.

Механические кодовые устройства – это беспроводные запорные устройства. Код в них, как правило, набирается в виде комбинации цифр. Основной недостаток – истирание механических деталей, со временем кнопки, приводящие в действие запорный механизм, перестают работать.

Электромеханические более сложные в конструкции, они оснащены электронной панелью, на которой набирается код, и механическим устройством, приводящим в действие запорное устройство. Код при необходимости легко можно изменить, замена ключей здесь не требуется.

Установить их самостоятельно сложно, необходимо привлекать специалистов. Кроме этого, требуют постоянного электрического питания. Хотя многие модели оснащены аккумуляторами, время их работы ограничено.

Еще один недостаток, общий для всех типов кодовых запирателей, заключается в том же, в чем и главное достоинство. Код можно, во-первых, забыть, а, во-вторых, при наборе его может подсмотреть злоумышленник.

Разновидности замков

Разновидности замков, которые можно установить на уличную калитку

Врезные замки различают по нескольким признакам, которые обязательно учитывают при покупке устройства.

На выбор влияют:

• направление открывания;
• тип секретного механизма;
• способ привода;
• конструкция запора.

Первый параметр особенно важно учитывать в механизмах с защёлкой, чтобы она автоматически фиксировала полотно при закрывании. Существуют модели, допускающие самостоятельное изменение положение фиксирующего язычка

Для этого открывают корпус и производят несложные манипуляции.

Во врезных замках чаще всего используют реечные, сувальдные, цилиндровые и кодовые виды секретов.

Первый тип прост в подборе, нуждается в регулярной смазке — из-за больших замочных скважин подвержен попаданию влаги и её замерзанию в период дневных оттепелей и ночных заморозков. В то же время восстановление работоспособности не вызовет трудностей — достаточно вынуть рейки-засовы, провести чистку и смазку.

Сувальдные механизмы наиболее защищены от подбора ключа и взлома сворачиванием, являются оптимальным вариантом.

Цилиндровые секреты наиболее подвержены влиянию зимнего замерзания, так как имеют в своём составе много мелких движущихся частей и микроскопических пружинок.

Кодовые замки устойчивы, комбинацию можно менять самостоятельно с любой периодичностью.

Электромеханический замок для дистанционного открывания калитки

Привод засова может быть:

• механический — ключ для засова, ручка, открывающая защёлку, нажатие выбранного кода;
• электромеханический, когда засов приводится в движение электромагнитом;
• электромагнитные, когда замок притягивается к ответной планке.

Механические замки надёжны, но не позволяют сделать дистанционное управление, их нельзя использовать в составе СКУД (систем контроля и управления доступом).

При отключении питания электромеханические устройства остаются в закрытом состоянии, а открывают их с помощью ключа и цилиндрового механизма. Это оптимальный вариант для калитки, так как замком можно управлять вручную, электронным ключом или дистанционно.

Для электромагнитных замков обязательно наличие блока бесперебойного питания — при отсутствии напряжения электромагнит перестаёт работать. В то же время на таких замках отсутствуют подвижные части, что положительно сказывается на работе в любых погодных условиях.

Врезные замки

Использование врезных замков для калиток – наиболее удобный и надежный вариант. Сам замок встраивается в специальную нишу в двери, так что снаружи видно только отверстие для ключа.

Со стороны улицы замок открывается ключом, изнутри – вертушкой. Защелка позволяет зафиксировать дверь, не закрывая ее на замок.

Чтобы открыть калитку, нужно повернуть ручку на внешней или внутренней стороне двери.

Главный плюс врезного замка в том, что механизм скрыт внутри дверного полотна, потому в случае взлома добраться до него будет непросто. Из минусов – сложная установка, не каждый хозяин сможет врезать замок самостоятельно.

Калитка из профнастила своими руками: пошаговая инструкция

Владельцу дачного участка или частного дома иногда приходится немало поломать голову в поисках подходящего материала и конструкции для калитки. Между тем, решение может быть неожиданно простым и доступным. Мы предлагаем несложный вариант калитки из профнастила, изготовление которой будет по силам даже начинающему домашнему мастеру.

Варианты калиток из профнастила

Калитки из профнастила, независимо от формы и конструкции, выглядят ярко и привлекательно, поэтому всегда пользовались большой популярностью. Проявив немного фантазии, можно придумать оригинальный и выразительный вариант, который станет визитной карточкой своего автора и владельца.

Опытный мастер, набивший руку в ремонтных или строительных работах, может «замахнуться» на калитку в виде арки. Такая калитка для забора из профнастила отличается сложностью изготовления, но зато очень стильно и эффектно смотрится.

Начинающему умельцу можно посоветовать простую конструкцию прямоугольной формы. Такой совет подойдет и для изготовления ворот. Зная как сделать ворота из профнастила, можно изготовить их самостоятельно. Также вы можете прочитать «Каркасный дом своими руками пошаговая инструкция».

Материалы и инструменты:

• Прямоугольная труба сечением 60х40 мм
• Профнастил
• Кровельные саморезы с резиновой шайбой (цвет соответствует цвету профилированного листа)
• Петли
• Накладной или врезной замок
• Строительный уровень
• Рулетка
• Дрель
• Шуруповерт
• Угловая шлифмашинка (болгарка)
• Ножовка или ножницы по металлу
• Аппарат электросварочный
• Лопата
• Бетонный раствор
• Гравий

Как сделать калитку из профнастила: порядок монтажа

В независимости от типа стоек их следует устанавливать на бетонный фундамент. Его глубина должна соответствовать глубине промерзания, характерной для данного региона.

На дне подготовленного под фундамент углубления делают подушку из утрамбованного щебня. Перед заливкой бетона вдоль стен ямы укладывают рубероид или полиэтиленовую пленку: бетон хорошо впитывает влагу, поэтому ему нужна надежная гидроизоляция.

Если рама калитки будет изготавливаться из металлических труб, их следует замонолитить в фундамент, тщательно проверяя вертикальность установки с помощью строительного уровня. Даже незначительный перекос очень скоро приведет к заклиниванию калитки, причем со временем этот эффект будет только усиливаться.

Когда металл очищен, приступают к изготовлению деталей. Торцы вертикальных, а также верхнего и нижнего поперечных элементов подрезают под углом 45 градусов.

Торцы среднего поперечного элемента делают перпендикулярными оси детали. Подготовленные детали соединяют в единую конструкцию с помощью электросварки.

Для того, чтобы избежать перекосов вследствие неравномерного нагрева, все соединения сначала прихватывают короткими швами длиной в 2 – 3 см.

При увеличенных габаритах калитки все соединения ужесточают косынками – деталями в форме прямоугольного треугольника, катеты которого привариваются к смежным деталям.

К готовому каркасу приваривают навесы петель, ручку для открывания и пластину для установки замка. После завершения всех сварочных работ всю конструкцию очищают от окалины и покрывают антикоррозионным составом. Затем каркас грунтуют и окрашивают.

Саморезы следует ввинчивать в гребень каждой волны, при этом закручивать их нужно без большого усилия, чтобы резиновая прокладка была лишь слегка прижата. Если она будет сильно деформирована головкой самореза, то быстро потеряет эластичность и растрескается.

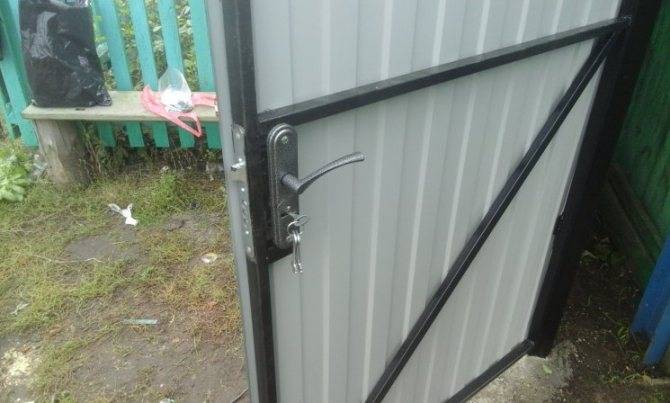

Замок на калитку из профнастила следует устанавливать на расстоянии 90 см от уровня земли или дорожки. Рассмотрим два варианта установки:

• Накладной замок. Замок располагают с внутренней стороны калитки так, чтобы одно из его крепежных отверстий приходилось на средний поперечный элемент каркаса, а сердцевина оказалась над или под ним. Отверстия в профилированном листе под сердцевину выполняют методом высверливания по контуру, а затем дорабатывают шарошкой. Для закрепления замка в среднем ригеле каркаса и приваренной к нему пластине с помощью сверла и метчика выполняют резьбовое отверстие под винт
• Врезной замок. В прямоугольную трубу каркаса можно установить специальный малогабаритный врезной замок. Его установка выполняется очень просто: достаточно выбрать паз в стенке трубы в боковой части каркаса и просверлить несколько отверстий под крепеж

Навесные замки

Наиболее надежной конструкцией из всех механических моделей, является навесная. Она позволяет поддерживать безопасность владений, при минимуме затрат на монтаж и приобретение конструкции.

Единственным недостатком модели является необходимость её фиксации на одной стороне дверцы. Это значит, что его размещение снаружи дверного полотна, увеличивает шансы его взлома.

Чтобы повысить безопасность такой модели, следует приобретать то устройство, что отличается обтекаемой формой, а также наличием запорного пальца. Такие устройства производятся из закаленной стали, что отлично противостоит взломщикам, перепадам температуры воздуха и воздействию влаги. Помимо всего вышеперечисленного, такая геометрия понижает вероятность взлома конструкции.

Пять замков хорошего качества для калитки – рейтинг Домовушкина

Внимательно изучив вопрос, я сузил параметры выбора, а затем составил список наиболее вероятных «претендентов»:

• Apecs PD-15-90-Blister. Навесной, с закрытой дужкой. Выполнен из чугуна.
• Abus Granit 37/55. Максимальный уровень защиты, покрытие от коррозии. Извлечь ключ можно только в закрытом положении.
• PL 340/25 N PROTEC. Выполнен из закаленной стали, укрепленный корпус, устойчивый к любым видам воздействия.
• Apecs PDR-50-45-L. Автоматическое запирание – это удобно.
• LAKZ6060 P1L RAL 9005. Удобный накладной замок от Locinox с пластиковой ручкой и корпусом. Запорный механизм из нержавейки. Подходит для калиток любого типа с шириной профиля 60 мм. Крепится четырьмя болтами.

Я пока не выбрал, какой замок поставить на калитку – на улице тепло, хлопот на даче хватает. Сейчас закрываю на щеколду. Склоняюсь к продукции бельгийской компании LOCINOX. Любая модель легко монтируется, защищена от непогоды, красиво смотрится.

Механизмы ограничения доступа: виды

В целом, среди всего разнообразия моделей и видов замков, можно выделить несколько основных групп:

• электронные;
• радиоуправляемые;
• электрические;
• механические.

Каждый из видов имеет свои преимущества и недостатки, о которых далее пойдет речь.

С точки зрения безопасности наиболее надежными являются электронные замки, так как они исключают возможность подделать ключ. Последний может представлять собой, как электронную карту или таблетку, так и отпечаток пальца или скан сетчатки глаза. Данная технология не нашла широкого применения, так как является довольно дорогостоящей и не оправдывает своей стоимости в стандартных случаях. Такой механизм регулировки доступа можно встретить на закрытых объектах, заводах или фирмах – организациях, где доступ постороннего может нести весомую угрозу.

Остальные типы более дружелюбны для обывателя, и потому нередко встречаются в частных домах. Более подробно о каждом из них – далее.

Механическое запирающее устройство классического вида

Монтаж уличных замков

Прежде всего, необходимо сказать, что уличный накладной замок установить на калитку проще, чем врезной

В данном разделе будут рассмотрены оба способа, однако важно понимать, что для улицы гораздо рациональнее использовать именно накладные типы механизмов

Для работы могут понадобиться:

• саморезы;
• шуруповерт;
• сварка;
• долото,
• шлифовальная бумага.

Процесс во многом зависит от того, какого именно вида калитка.

Пример врезного замка

Так, для профнастила, металлических или кованых вариантов оптимальным решением является сварка. Она надежно крепит корпус к поверхности и исключает расшатывание устройства

Важно помнить, что при такой установке механизма права на ошибку нет

Гораздо проще работать с деревом:

• Замеры. Па полотне помечается место крепления замка или, если он врезной, на торце делается пометка для будущего паза.
• Выпиливание. Если замок врезной, то с помощью долота или других специальных инструментов пробивается паз нужной глубины.
• Примерка механизма. На место будущего крепления прикладывается замок и его встречная часть. Если работа механизма ничем не затруднена, то можно переходить к окончательному креплению.
• Финальное крепление замка. На этом этапе настоятельно рекомендуется воспользоваться инструкцией, которую производитель прилагает к устройству.

Накладные замки гораздо проще в установке. Для их успешного монтажа нужно всего лишь правильно расположить обе части: чтобы стержни свободно входили в пазы, и при этом при этом не требовалось бы дополнительных усилий.

Если речь идет о замке с ручкой, то нужно заранее разметить как само расположение запирающего механизма, так и ручки. Внешний корпус последней часто независим от замка и требует дополнительного крепления

Важно следить, что он не мешал работке замка, а именно: не препятствовал получению сигнала с магнитного допуска, не мешал вставить ключ и т.д

Важно отметить, что если механизм электрический, то подводку проводов делают в последнюю очередь. Рекомендуется не вести их по стенам или земле

Вместо этого можно провести их под землей, предварительно обернув в защитный материал. Участки на самой калитке рекомендуется закрывать специальными профилями и гибкими трубами – они обеспечит должную мобильность и защиту для проводов к замку от влаги.

Пример накладного замка

При необходимости, можно прикрыть механический замок плотным водоотталкивающим материалом. Такая занавеска значительно продлит срок его службы, а также снизит риск возникновения коррозии. В качестве преграды для влаги можно использовать как специальные материалы, так и обычную резину.

Какой запорный механизм подойдет для установки на ворота, калитку

На гаражные, заборные ворота устанавливаются такие виды запоров:

• щеколда;
• шпингалет;
• засов;
• вертикальный стопор;
• системы запоров с рычагами, поворотными стойками.

Требования к запорным механизмам:

• взломоустойчивость;
• они должны выдерживать большие нагрузки, в том числе и механические;
• засов должен входить в фиксатор плотно, без зазоров.

Для распашной калитки, створок ворот хорошим вариантом будет вертикальная защелка. Представляет собой металлический стержень с ручкой, который вставляют в выемку в грунте. Прочно фиксирует полотно в закрытом положении.

Используют вертикальную защелку и на врезных створках, но меньшего размера. Вверху и внизу проема приваривают металлические куски труб, куда будут входить стержни засова.

Для фиксации небольших деревянных, металлических калиток под вертикальные запоры в грунте делается отверстие, вставляется кусок трубы, вокруг фиксируется раствором цемента. Можно монтировать двухсторонние защелки.

В продаже есть запор НОЭЗ ЗК-230-S специально для уличной калитки.

На что обратить внимание

Перед выполнением работ по установке запорной конструкции следует разобраться в вопросе, как сделать это своими руками, и убедиться, что модель замка действительно подходит к выбранному месту. В противном случае появляется риск безосновательной траты денег и времени в совокупности с необходимостью замены поврежденного профилированного листа калитки.

Перед покупкой внимательно изучаем приложенную документацию

Как это было уже отмечено выше, любой замочный механизм вне зависимости от стоимости и набора полезных характеристик уязвим перед влагой. В связи с этим нелишним будет обеспечить его защиту и регулярно осматривать места фиксации на предмет появления коррозийных процессов.

Что касается врезных замков, то такие модели имеют также огромное количество разновидностей. Каждая из них отличается от «собратьев» не только качеством и ценой, но и степенью защиты. Так, при установке изделий в густонаселенных районах города целесообразно выбрать более сложный вариант с количеством зубьев от 4 до 6.

Рекомендации знакомых и советы специалистов будут весьма кстати при выборе

Необходимо также соотнести габариты и вес запирающих механизмов. Применяемые на тонких каркасах громоздкие замочные конструкции могут нанести механический вред профилированному листу.

Правила эксплуатации

Простые затворы, за исключением автоматических, можно приобрести в любом специализированном магазине, где продают двери и замки. Они не отличаются большой стоимостью, поэтому чаще всего они меняются на новые при поломке. Но продлить срок их эксплуатации можно, если знать правила использования:

• Если засов при работе стал подклинивать, то необходимо добавить в корпус смазку. Это же касается тех случаев, когда запор заскрипел при работе.
• Если произошел заклин выдвижного язычка, то скорее всего сам язычок деформирован от удара. Требуется демонтаж корпуса, его распайка и механическое выправление выдвижного язычка.

• Нежелательно производить монтаж тяжелых засовов на легкие конструкции наподобие профнастила. В таком случае закрывашка не будет иметь прочного основания – это приведет к деформации и слому механизмов.
• Запрещается закрывать засов ударами и рывками – это также приведет к поломке устройства.

Если придерживаться этих простых правил, то можно в значительной мере повысить сроки эксплуатации самодельного запорного устройства на ворота или калитку. Кроме того, используя данную статью, можно быстро и качественно выбрать или сделать надежные засовы на своем приусадебном участке.

Плюсы и минусы

Преимущества электромеханических замков на калитку в том, что:

1. Механизм надежен. Сложно взломать и открыть, даже если произошло обесточивание системы.
2. Установить его можно самому.
3. Замок хорошо комбинируется с домофоном, видеонаблюдением. Позволяет открыть дверь дистанционно, из дома.
4. Его допускается ставить на калитку из многих материалов (профнастила, ковки, евроштакетника, дерева).
5. Замок служит долго. Для использования при отсутствии электропитания не сложно подключить аккумуляторную батарею.
6. Дверь можно заблокировать изнутри.

Но и недостатков достаточно:

1. Есть риск порчи одежды, имущества проходящих мимо жильцов об выступающий ригель калитки.
2. Считается, что электромеханические замки быстрее ломаются. Для повышения безопасности рекомендуется рядом ставить обычный механический.
3. Большинство моделей плохо переносят влагу и перепады температур.
4. При неаккуратном закрытии входной двери двойной ригель получает сильную нагрузку, удар, из-за чего быстрее ломается.
5. Стоят такие замки много.
6. Использование электрического питания влечет за собой дополнительные расходы.

Электронные устройства

Эти механизмы отличаются высокой стоимостью, однако и надежность их, не ниже. Электронный замок, для создания которого используются высокие технологии, усиленные крепким механизмом, считается неуязвимым.

Всю работу координирует блок управления, именно он принимает информацию, в ответ на которую подает сигналы. К примеру, заблокировать замок, либо открыть/закрыть калитку.

Запорный агрегат получает информацию через сканер, находящийся на лицевой части калитки. Он может принимать радио или инфракрасный сигналы. Современные модели могут быть оснащены прибором по снятию отпечатков пальцев тех субъектов, что имеют право проходить на территорию. Некоторые сканеры могут считывать простую штрих-карту или, даже радужку человеческого глаза.

ЧИТАТЬ ТАКЖЕ: Какой Замок Поставить На Калитку В Саду

Механизмы ограничения доступа: виды

В целом, среди всего разнообразия моделей и видов замков, можно выделить несколько основных групп:

• электронные;
• радиоуправляемые;
• электрические;
• механические.

Каждый из видов имеет свои преимущества и недостатки, о которых далее пойдет речь.

С точки зрения безопасности наиболее надежными являются электронные замки, так как они исключают возможность подделать ключ. Последний может представлять собой, как электронную карту или таблетку, так и отпечаток пальца или скан сетчатки глаза. Данная технология не нашла широкого применения, так как является довольно дорогостоящей и не оправдывает своей стоимости в стандартных случаях. Такой механизм регулировки доступа можно встретить на закрытых объектах, заводах или фирмах – организациях, где доступ постороннего может нести весомую угрозу.

Остальные типы более дружелюбны для обывателя, и потому нередко встречаются в частных домах. Более подробно о каждом из них – далее.

Механическое запирающее устройство классического вида

Выбор замка

Выбор зависит от имеющихся средств и требований к безопасности. Если вы хотите сэкономить, то вам подойдет навесной или простой накладной замок. Если задача обеспечить большую безопасность, то надо рассмотреть варианты более дорогих накладных или врезных замков. А если позволяют средства, то выбрать электромеханические замки или электромагнитные системы с электронными и радиоключами.

При выборе замка необходимо учесть устройство калитки. Например, если калитка решетчатая и снаружи можно дотянуться до ее внутренней поверхности, то предпочтительнее замок, который открывается – закрывается ключом с двух сторон, чем тот, что открывается изнутри просто поворотом ручки.

Покупая замок, надо учесть куда открывается калитка: во внутрь или наружу, какая она: левосторонняя или правосторонняя. Для каждого из этих случаев есть свои модификации. Помните, что вы покупаете замок для использования на улице, а значит стойкого к погодным условиям.

Калитка из штакетника – какой замок подойдет?

Выбор зависит от материала штакетника. Для деревянного чаще используют навесные. Если дверь надежно зафиксирована в раме, не «гуляет», а опорные столбы стоят на прочном фундаменте, то можно использовать накладной. Изнутри калитку закрывают засовом, «вертушкой» или щеколдой.

Для евроштакетника предпочтительнее тоже накладной замок, но он не подойдет для калитки, открывающейся наружу. Монтаж сводится к фиксации саморезами на подготовленные планки. Минус: его легко взломать.

Врезной сложнее установить, но он надежнее и прослужит дольше. Выбирайте узкий замок для монтажа в профильную трубу. Устанавливайте на высоте 90–95 см так, чтобы он не мешал засову.

Механические устройства: золотая классика

Механические запорные устройства являются одним из самых первых видов замков. Данный вид пользуется огромной популярностью, так как:

• имеет доступную стоимость;
• современные модели тяжело взломать;
• прост в монтаже;
• нередко сразу объединяется с механизмом ручки.

Единственным минусом можно назвать то, что замок категорически не походит для очень холодного или влажного климата, так как уязвим в этом плане. К примеру, попадание ваги может спровоцировать коррозийные процессы, а сильные заморозки обездвижат систему запоров. Разумеется, современный рынок предлагает модели с повышенной защитой, однако по возможности лучше избегать замков, которые в потенциале могут потерять свою функциональность.

Сейчас механические замки нередко объединяются с кодовыми или магнитными замками. Таким способом обеспечивается дополнительная защита и повышается безопасность. Внешне такое устройство может ничем не отличаться от обычной ручки: гнездо для магнитного ключа или кодовая панель может располагаться за её пределами. Подобный подход сбивает злоумышленников и, тем самым, снижает риск вторжения на частную территорию.

Как сделать защелку на ворота своими руками

Сделать защелку на ворота своими руками достаточно просто при наличии элементарных навыков сварки и нужного инструмента. Поскольку конструкции отдельных типов изготавливаются по-разному, для примера остановимся на простом варианте запорной системы — щеколде с пружиной.

Необходимый материал

Для работы вам понадобятся:

• металлические пластины нужного размера;
• стальной стержень;
• ушко из металла;
• пружина;
• металлический трос.

Необходимый инструмент

Подготовьте инструменты, которые потребуются при изготовлении щеколды:

• тиски;
• рулетку;
• карандаш;
• ножовку по металлу;
• молоток;
• отвертки и гаечные ключи;
• шуруповерт;
• электродрель;
• сварочный аппарат.

Этапы работ

1. Разметка. Определите место, где планируете разместить задвижку. Сделайте пометки на воротах или калитке при помощи рулетки и карандаша.
2. Чертеж. Начертите схему будущего запора. Конструкция защелки гаражных работ в схематичном виде представлена ниже.

   Изображение № 5: схема защелки для изготовления своими руками

3. Изготовление каркаса. Приварите к металлической пластине держатели для стержня. Закрепите на стержне ручку и вставьте ее вместе с пружиной в готовый каркас.
4. Монтаж изделия. На металлические створки защелку монтируют с помощью сварочного аппарата или используют винтовое соединение. Если ворота деревянные, подойдет простое крепление на саморезах. Напротив стержня сделайте отверстие для фиксации задвижки.
5. Изготовление торсионного механизма. Вы практически закончили — защелка на ворота своими руками сделана и установлена. Однако пока что открывать ее можно только с внутренней стороны. Чтобы модернизировать запор, соорудите торсионный механизм. Возьмите металлический трос, просверлите для него отверстие в нижней части створки. Зафиксируйте трос на ушке задвижки и протяните свободный конец на внешнюю сторону через отверстие. Теперь, дернув за трос, вы сможете открыть щеколду извне.

Монтаж ответной планки

Ответная планка — это элемент, без которого не может обойтись установка любого замка. Её изготовление нельзя назвать сложным процессом, однако, и работать спустя рукава не стоит.

Основным параметром, который влияет на монтаж ответной балки на калитке, является вид опор, из которых выполнен каркас.

1. Швеллер из металла или труба большого диаметра. В данном случае углубления под ригель высверливаются в самом корпусе опоры.

Для этого необходимо:

• Оставив замок открытым, закрыть калитку.
• Поставить отметку в месте соприкосновения опоры и ригеля.
• Проделать отверстия по меткам и зашлифовать их.

1. Узкий уголок. Он наращивается при помощи наваривания металлической планки, в которой и будут проделываться все необходимые пазы.
2. Труба малого сечения. К ней при помощи сварочного аппарата монтируется трёхмиллиметровая пластина, затем на её поверхности вырезаются все необходимые проёмы.

Изготовление самодельной щеколды

Рассмотрим более подробно методологию изготовления различных навесных запоров, которые максимально востребованы и просты в производстве.

Поворотная щеколда

Чаще всего этот вид используется в качестве временного приспособления на короткий срок, а после заменяется более капитальным.

Чаще всего материалом для изготовления служит деревянный брусок, который обтачивается в форме ромба.

Далее следует выполнить следующие работы:

• В центре ромба просверливается отверстие под дюбель.
• На поверхности обналички выбирается место, куда на дюбель закрепляется ромбовидный элемент.

Поворотом «ромба» калитка закрывается и открывается возвращением его в исходное вертикальное положение.

Щеколда с навесным замком

Это тоже несложный вариант для самостоятельного производства. Необходимо изготовить основной конструктивный элемент – корпус, для этого нужно:

• Сделать с помощью сварки или пайки прямоугольную полую конструкцию наподобие узкого пенала.
• На одной стороне пропиливается продолговатое отверстие, по которому будет ходить затвор.
• Внутри пенала закладывается язычок – продолговатый лист металла по величине самого корпуса.
• К язычку изготавливается засовная петля, которая закрепляется на обналичке рядом с калиткой. Это ответная часть.
• Сам пенал закрепляется на припайные ушки на саму калитку. Для этого можно использовать саморезы.

Навесные замки должны соединять ответную часть и засов в единое целое, создавая единый барьер по ходу открывания калитки. На этом основан принцип действия данной категории.

Самозащёлкивающаяся щеколда

Этот тип щеколд можно назвать полуавтоматическим, он изготавливается аналогично предыдущему типу, но имеет некоторые сложности.

Сам язычок необходимо сделать подвижным не только вдоль корпуса-пенала, но и по горизонтали внутри. Для этого используются пружины, которые можно приобрести в хозяйственном магазине или в специальных торговых центрах, где торгуют инструментом.

Далее следует выполнить следующие мероприятия:

• На язычке необходимо сделать направляющие лунки вначале и в конце, но с разных сторон. Для лунок привариваются гайки, в которые «прихватываются» пружинки.
• Язычок заводится в корпус. Теперь для движения язычка пружины нужно отжать.
• В качестве ответной части на обналичке делается буртик, на который заводится защелка. Пружины сами под действием возвратной силы сцепляют бурт на язычке с буртом на ответке.

Электронные устройства

Замки этого типа являются самыми дорогими и наиболее надежными. Высокие технологии, примененные в механизме, делают электронный замок практически неуязвимым. Координация работы запорного устройства осуществляется блоком управления, который принимает информацию и подает сигналы на открытие, закрытие или блокировку замка.

Электронные замки от компании Samsung

Источником получения информации является сканер, вмонтированный с наружной стороны калитки, приемник инфракрасного или радиосигнала. Замок может быть настроен на отпечатки пальцев владельца и членов семьи, радужную оболочку глаза или штрих-карту.
